Функции главного реле в автомобиле газель бизнес

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

• подгорание (залипание) контактов управляемой цепи реле бензонасоса;
• замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

Бензонасос не работает: признаки поломки

Независимо от конструкции двигателя, если отказывает бензонасос, симптомы его поломки для обоих видов проявляются одинаково, и проявляются они следующим образом:

1. Если свечи зажигания исправны, искра хорошая, двигатель крутит, но вспышек в цилиндрах нет.
2. В цилиндрах двигателя происходят отдельные вспышки, однако мотор не заводится.
3. Мотор заводится, но при этом «плавают» обороты.
4. Двигатель запускается, холостые обороты соответствуют норме, но при попытке их увеличения либо начале движения мотор глохнет.
5. Во время движения машина подергивается, при попытке поднять обороты чувствуются провалы в работе мотора, снижается динамика автомобиля (не тянет).

Часть 2. Основные причины неисправности бензонасоса ГАЗель Бизнес 4216

Неисправность бензонасоса в автомобиле ГАЗель Бизнес 4216 может быть вызвана различными причинами, которые следует учесть при диагностике и ремонте системы питания. Рассмотрим основные возможные причины:

• Слабый или отсутствующий ток насоса

Одна из распространенных причин, по которой бензонасос может не работать, — это слабый или отсутствующий ток, поступающий на насос. Проблемы с электрической цепью, включая неисправность предохранителя, разъемов или проводки, могут привести к такой ситуации. Проверьте все электрические соединения и провода на наличие повреждений или окисления. Если нужно, замените поврежденные детали.

Поврежденный или засоренный фильтр топлива

Второй важной причиной проблем с работой бензонасоса может быть поврежденный или засоренный фильтр топлива. Если фильтр забит грязью, осадками или другими загрязняющими веществами, то топливо не сможет нормально пройти через него, что может приводить к снижению давления и, в конечном итоге, к остановке работы насоса

Регулярно проверяйте состояние и чистоту фильтра топлива и, при необходимости, заменяйте его.

Неисправность реле или регулятора давления топлива

Еще одной возможной причиной неисправности бензонасоса может быть неисправность реле или регулятора давления топлива. Реле – это электронный компонент, который контролирует работу насоса. Если реле вышло из строя, оно может не передавать правильный сигнал насосу, что приведет к его неработоспособности. Также неисправность в регуляторе давления топлива может привести к отказу насоса. Проверьте работу этих элементов, и при необходимости замените их.

Отказ самого насоса

Наконец, сам насос может стать источником проблемы. Со временем насос может износиться или поломаться, что приведет к его неисправности. Проверьте, как насос работает при запуске двигателя. Если вы слышите странные звуки или насос не запускается совсем, скорее всего, причина в неисправности самого насоса. В этом случае, может потребоваться его замена.

Устранение причин неисправности бензонасоса ГАЗель Бизнес 4216 может потребовать времени и определенных навыков. В некоторых случаях, для диагностики и ремонта лучше обратиться к профессионалам, особенно если у вас нет опыта или необходимого инструмента. Регулярное обслуживание и замена изношенных или поврежденных деталей помогут поддерживать работоспособность системы питания вашего автомобиля.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

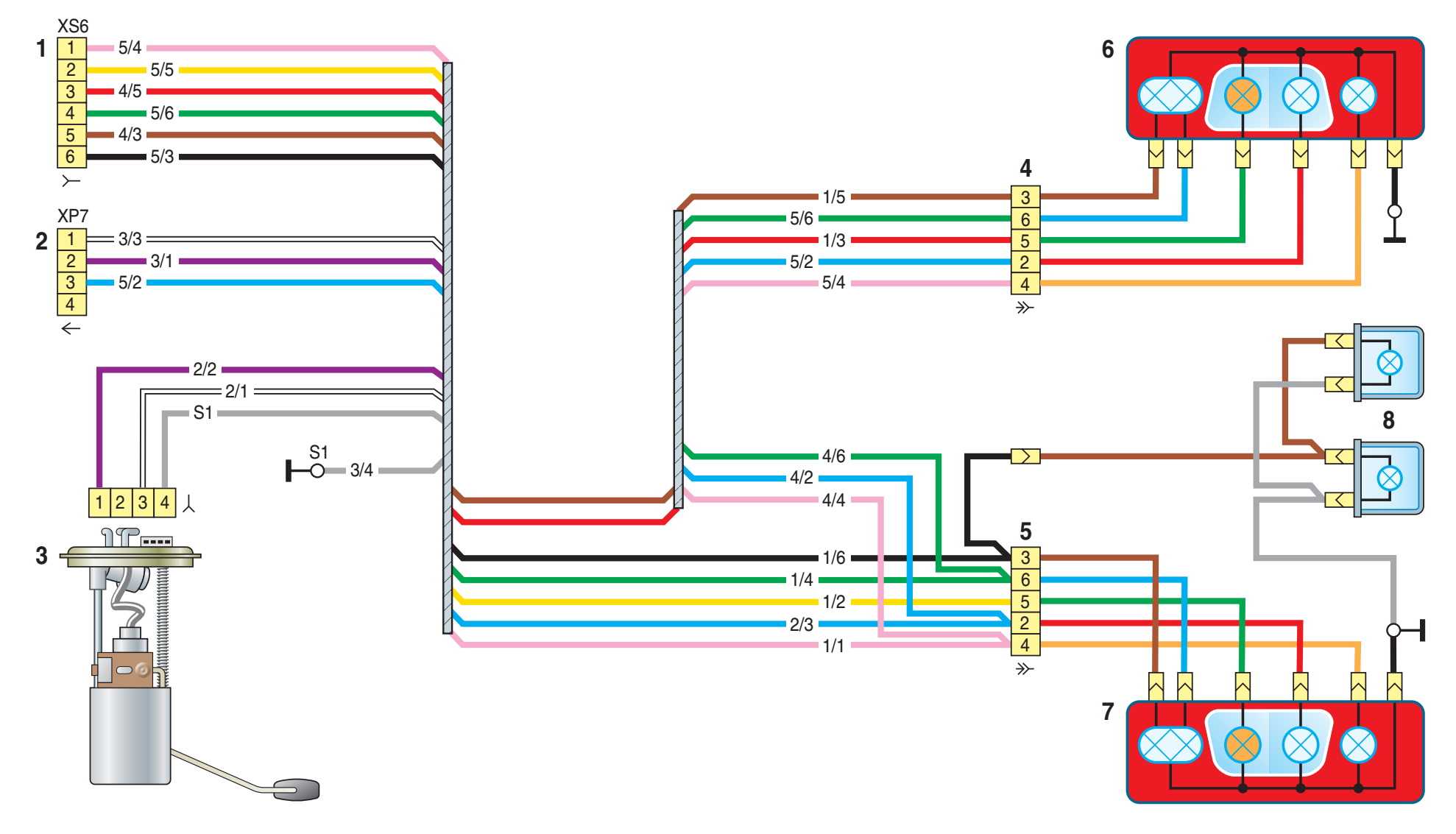

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Порядок замены фильтрующего элемента

Перед началом работы отключают топливный подогрев при помощи гаечного ключа и отсоединяют штуцер магистрали. Открутив небольшой вентиль внизу бака, сливают бензин из сепараторной колбы. После этого отсоединяем разъем топливного подогрева в сепараторе автомобиля «Газель». Замена бензонасоса, фото которого, как и фильтра, можно посмотреть в каталоге, производится самостоятельно, без привлечения специалиста.

Окрутив резьбовую крышку, вытаскивают фильтр. Он может быть полностью или частично загрязнен. Осматривают колбу сепаратора, на дне которой можно обнаружить крупные и мелкие частички загрязнения. Для их удаления используют безворсовую салфетку и пинцет.

Новый фильтр ставится, пока не послышится легкий щелчок. В сепаратор заливается около литра приготовленной солярки для того, чтобы не возникали проблемы с прокачкой системы. Перед надеванием сепараторной крышки, новое кольцо из резины обрабатывают маслом. Это поможет легко вставить крышку с небольшим надавливанием и закрутить ее до упора.

Прокачивают топливо, процедура составляет несколько надавливаний на кнопку, пока она не перестанет поддаваться. Если предварительно в колбу не заливалась солярка, тогда надавливают несколько минут для полной прокачки. Проверяют работу заводом машины. Иногда мотор сразу работает ровно, но бывают случаи небольших перерывов до тех пор, пока не уйдет лишний воздух из системы.

В заключение нужно отметить, что ремонт и замена бензопровода и фильтра должна проводиться своевременно, слишком много тонкостей работы двигателя зависит от правильной работы этих устройств.

Расшифровка предохранителей для Газели Некст: за что отвечают?

Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.

Индекс/ маркировочный номер детали	Функциональное предназначение предохранителя
F1	Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации
F2	Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение
F3	Деталь отвечает только за работу электроприводов зеркал заднего вида
F4	Деталь отвечает только за работу стеклоподъемников
F5	Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора
F6	Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным)
F7	Элемент отвечает за дополнительный отопитель салона при его наличии
F8	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F9	Деталь отвечает за цепь блокиратора дифференциала
F10	Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений
F11	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F12	Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто
F13	Необходим для работы ламп ДХО
F14	Необходим для работы задних противотуманных фонарей
F15	Необходим для работы аварийного освещения и поворотов
F16	Контролирует приборную панель и датчик скорости Газели Некст
F17	Отвечает за работоспособность электронного блока управления двигателем
F18	Необходим для работы модуля антиблокировки колес при торможении
F19	Требуется для подключения в общую цепь прикуривателя в салоне
F20	Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным
F21	Элемент отвечает за салонное освещение
F22	Необходим для работы интерьерной подсветки, иногда является резервным
F23	Предназначен для защиты от перенапряжения центрального замка и аудиосистемы
F24	Защита цепи предпускового обогревателя силового агрегата и диагностического разъема

В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.

https://youtube.com/watch?v=UTaOsitz3Uo

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

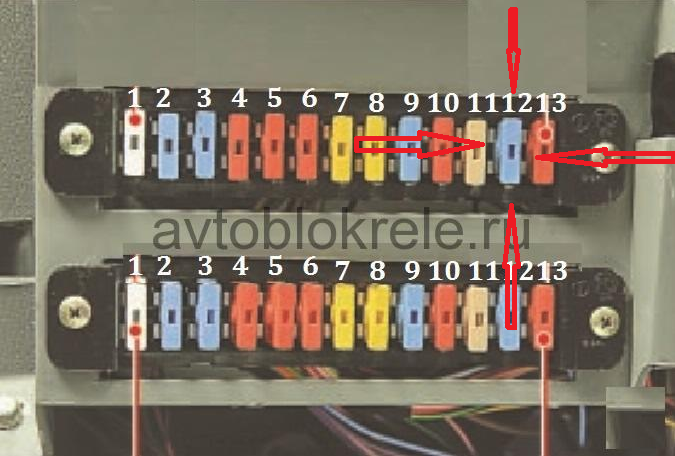

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

1. Машины выпуска до 2003 года:
2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
3. управляющие реле установлены отдельно от монтажного блока;
4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
5. Модели 2003-2010 года выпуска:
6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
7. реле управления также расположены независимо от блока;
8. силовой предохраняющий модуль может быть различным:

1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
2. Основные управляющие реле входят в состав блока.

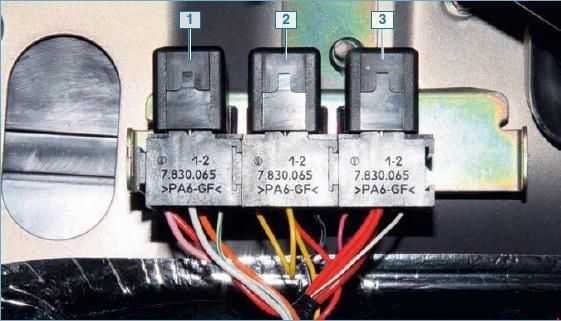

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

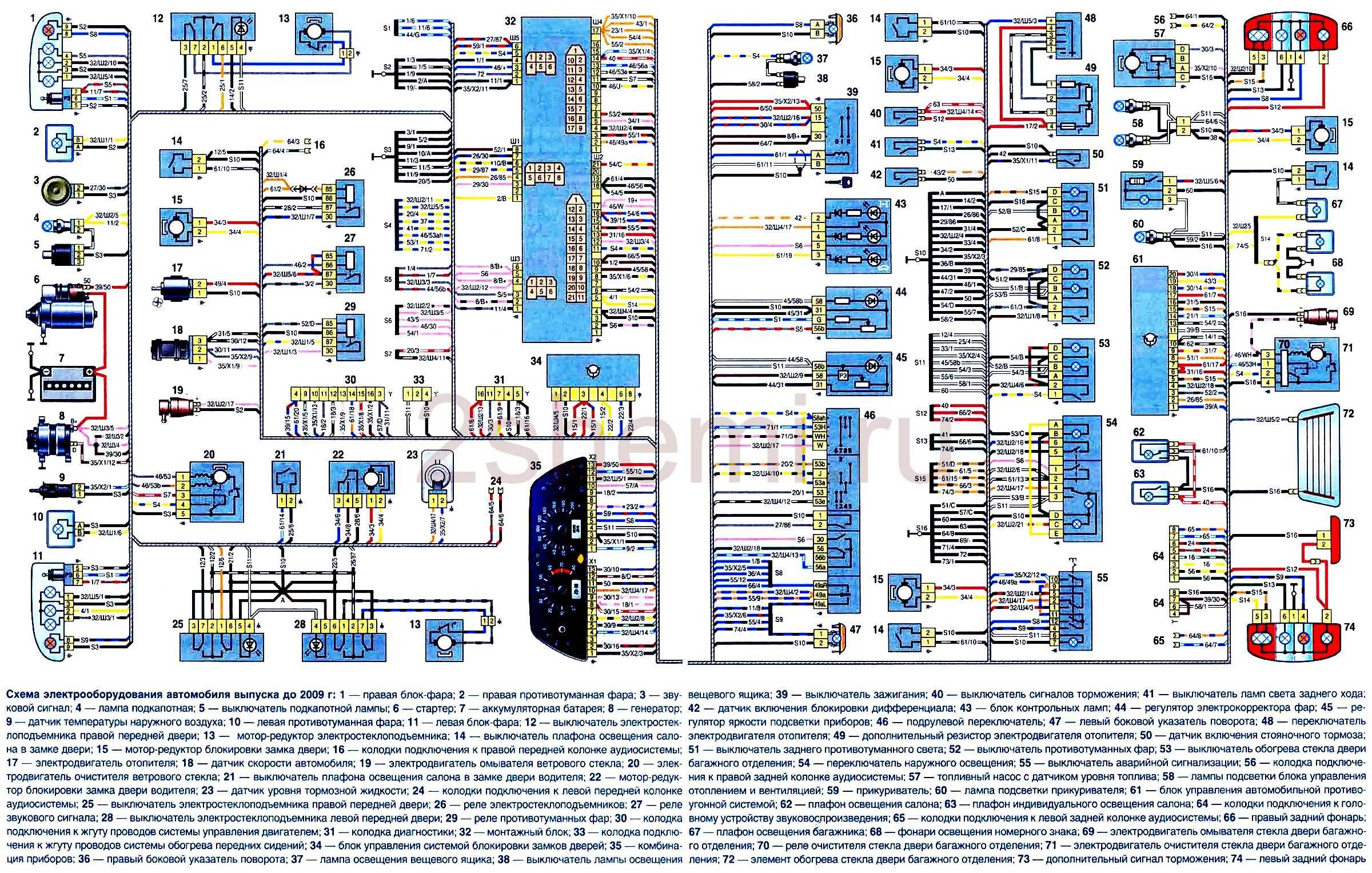

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Читать дальше: Фиксатор головы ребенка в автокресле

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

Проверка и замена горячей и холодной проводки бензонасоса

Неисправность бензонасоса на Газели Бизнес УМЗ 4216 часто связана с проблемами в проводке. Проверка и замена горячей и холодной проводки может помочь решить проблему и восстановить работоспособность бензонасоса.

Проверка горячей проводки

1. Откройте капот Газели и найдите проводку, идущую от аккумулятора к бензонасосу.
2. Визуально осмотрите проводку на предмет повреждений, трещин, обрывов или окисления.
3. Проверьте соединения проводки на надежность. Убедитесь, что контакты надежно закреплены без подвижности или разъединения.
4. Используя тестер или мультиметр, проведите тест на целостность проводки. Прикрепите один контакт тестера к клемме аккумулятора, а другой контакт — к соответствующей клемме бензонасоса. Прочитайте показания тестера. Если показания равны 0 или очень низким значениям, это может указывать на повреждение проводки.

Проверка холодной проводки

1. Найдите проводку, идущую от выключателя зажигания к бензонасосу.
2. Осмотрите проводку на предмет повреждений, трещин, обрывов или окисления.
3. Проверьте соединения проводки на надежность. Убедитесь, что контакты надежно закреплены без подвижности или разъединения.
4. Используя тестер или мультиметр, проведите тест на целостность проводки. Прикрепите один контакт тестера к контакту выключателя зажигания, а другой контакт — к соответствующей клемме бензонасоса. Прочитайте показания тестера. Если показания равны 0 или очень низким значениям, это может указывать на повреждение проводки.

Замена проводки

1. Если обнаружено повреждение или обрыв проводки, необходимо заменить её.
2. Необходимо отключить аккумулятор и выключатель зажигания перед заменой проводки.
3. Отсоедините поврежденные провода от контактов аккумулятора и бензонасоса.
4. Подготовьте новую проводку, соответствующую размерам и характеристикам старой.
5. Присоедините новую проводку к контактам аккумулятора и бензонасоса, обеспечив надежное соединение.
6. Убедитесь, что проводка безопасно закреплена и не подвержена движению или трению.
7. Подсоедините аккумулятор и включите выключатель зажигания.
8. Протестируйте работу бензонасоса, чтобы убедиться в исправности проводки и его работоспособности.

Если проблема с не работающим бензонасосом на Газели Бизнес УМЗ 4216 не была решена заменой проводки, возможно, необходимо обратиться к специалисту для дальнейшего диагностирования и ремонта автомобиля.

Роль проводки в работе бензонасоса

Проводка является важным компонентом системы питания автомобиля, особенно в случае бензонасоса. Она отвечает за передачу электроэнергии, необходимой для работы бензонасоса, от источника питания (аккумулятора) до самого насоса.

Роль проводки заключается в следующих аспектах:

• Питание — проводка передает электрический ток от аккумулятора к бензонасосу, обеспечивая его работу. Без надлежащей и функционирующей проводки, бензонасос не сможет получить достаточное электричество, что может привести к его неправильной работе или сбою в системе питания.
• Заземление — проводка также отвечает за заземление бензонасоса, что является важным аспектом для его работоспособности. Заземление позволяет избежать статического электричества и предотвратить возгорание топлива, особенно в условиях высокой температуры или взрывоопасной среды.
• Контроль — проводка может также содержать датчики и контроллеры, которые наблюдают и отслеживают работу бензонасоса. Они помогают обнаружить возможные проблемы или неисправности и передать информацию в систему управления автомобилем.

Правильная проводка является неотъемлемой частью надежности и безопасности работы бензонасоса. Она должна быть изготовлена из проводов хорошего качества, иметь надежные коннекторы и быть правильно укладана, чтобы избежать возможного повреждения или короткого замыкания. Кроме того, проводка должна быть установлена и подключена согласно руководству производителя и соответствовать спецификациям автомобиля.

Проводка бензонасоса играет важную роль в питании и безопасности работы этого устройства. Она обеспечивает передачу электроэнергии, обнаружение проблем и заземление, что позволяет бензонасосу функционировать надлежащим образом и поддерживать надлежащую систему питания автомобиля.

Предохранители Газель Бизнес 4216 и реле с описанием назначения и схемами блоков

Газель Бизнес — семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2021, 2021, 2021, 2021 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото — примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.

Блок в салоне

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото — схема

Описание предохранителей

F1	10А Лампа габаритного света в левой блок — фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10А Лампа габаритного света в правой блок — фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15А Лампа ближнего света левой блок — фары, сигнализатор включения ближнего света
F4	15А Лампа ближнего света правой блок — фары
F5	15А Лампа дальнего света левой блок — фары, сигнализатор включения дальнего света
F6	15А Лампа дальнего света правой блок — фары
F7	10А Лампы противотуманного света в задних фонарях
F8	10А Реле указателей поворота в режиме указания поворотов
F9	15А Реле указателей поворота в режиме аварийной сигнализации
F10	10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20А Лампы противотуманных фар (опция
F12	15А Блокировка дифференциала (опция)
F13	10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10А Блок управления ABS
F15	20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5А Электропривод зеркал (опция)
F18	25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20А Электро двигатели стекло подъемников (опция)
F19	15/20А Отопитель
F20	20А Электро стекло подъемники (опция)
F21	20А Реле звукового сигнала, прикуриватель , розетка
F22	15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10А Головное устройство звуковоспроизведения
F24	5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27	15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28	5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

Где предохранитель на бензонасос на газели

Газель до 2009 года. СМАЗКА АРМАТУРЫ КУЗОВА

Для увеличения срока службы кузова смазывайте трущиеся детали при каждом техническом обслуживании. При появле­нии скрипов, заедания сразу очистите со­ответствующие детали, а затем нанесите смазку (тип смазки указан в скобках).

Кузов нужно смазывать в следующих ме­стах.

1. Верхние и нижние петли боковых две­рей (моторное масло или силиконовая смазка в аэрозольной упаковке).

2. Пальцы и механизмы ограничителя от­крывания двери (моторное масло или сили­коновая смазка в аэрозольной упаковке).

3. Цилиндры выключателей замков боко­вых дверей (силиконовая смазка в аэро­зольной упаковке).

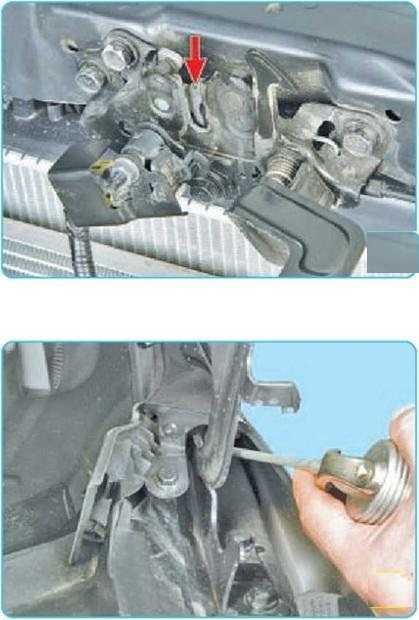

5. . и петли капота (моторное масло или силиконовая смазка в аэрозольной упаков­ке).

6. Замки боковых дверей (силиконовая смазка в аэрозольной упаковке).

7. Петли двери задка (силиконовая смаз­ка в аэрозольной упаковке).

8. Замок двери задка (моторное масло или силиконовая смазка в аэрозольной упаковке).

9. Шарниры наружных зеркал заднего вида (моторное масло или силиконовая смазка в аэрозольной упаковке).

Где стоит реле топливного насоса под капотом?

• При прогреве двигателя падает зарядка в Газели – 2 ответа
• Не моргают поворотники в Газели – 2 ответа
• Большое напряжение в Газели – 2 ответа
• Где расположено реле включения электромагнитной муфты вентилятора в Газели? – 1 ответ

Реле находится под капотом слева почти над аккумулятором, их в ряду 3 штуки прикручены, цвет точно провода не помню(вроде толстый серый), но оно крайнее левое.

1 – реле топливного насоса; 2 – реле муфты вентилятора; 3 – главное реле

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Где расположено реле включения электромагнитной муфты вентилятора в Газели?

При прогреве двигателя падает зарядка в Газели

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Неисправности и способы устранения

Топливная система

• двигатель не заводится;
• продолжительный запуск двигателя;
• двигатель заводится и глохнет;
• отсутствие тяги и динамической характеристики;
• повышенный расход топлива;
• часто возникающие хлопки, вызванные бедной смесью;
• провалы при разгоне.

Одной из часто возникающих неисправностей топливной системы является неэффективная работа бензонасоса или полный отказ его работы. Оценить работу бензонасоса возможно подключенным к рампе форсунок манометра. При включении бензонасоса стрелка манометра должна достаточно быстро, в течении 1,0 – 1,5 секунд установиться на позицию 3,8 атм, а при отключении допускается падение давления до 3,0 атм.

Если давление с нулевой позиции нарастает медленно до 3,8 атм, то это свидетельствует о загрязненности фильтров, установленных в баке на модуле бензонасоса и на раме автомобиля.

Быстрое падение давления до нулевого значения, после выключения бензонасоса может быть вызвано рядом причин:

• неисправностью регулятора давления топлива, установленного под крышкой модуля бензонасоса%
• неисправностью обратного клапана на моторе бензонасоса;
• появлением трещины на гофрированной трубке подачи топлива в главную магистраль или негерметичной посадке ее во входной штуцер мотора.

Модуль бензонасоса

Отказ работы бензонасоса часто возникает из-за отсутствия питающего напряжения, который подается от реле включения. Реле находится в подкапотном пространстве, на задней стенке моторного отсека (буквально под лобовым стеклом). Так как реле бензонасоса устанавливается в одном блоке с двумя другими реле включения вентилятора охлаждения и главным, у владельца автомобиля часто возникает вопрос их точного определения.

Это можно сделать разными способами:

Способ-1. Выполняется с помощником без наличия контрольной лампы. Способ работает на ощущение срабатывания электромагнита реле. Проверяющий кончики пальцев прикладывает ко все трем реле, а помощник включает зажигание. В это время сработают одновременно два реле – главное и бензонасоса и их проверяющий ощутит по щелчку срабатывания электромагнитов. Через 5-8 секунд реле бензонасоса отключится щелчком реле, что тоже отразится на пальце проверяющего.

Способ -2. Выполняется с помощником и используя контрольную лампу. Зацепив один из щупов контрольной лампы на «массу», другой подключается с обратной стороны колодки к выводу «87» питающего напряжения. Помощник включает зажигание и проверяющий определяет по контрольной лампе включение одного из трех реле. По истечении 5-8 секунд на том реле, где контрольная лампа отключилась – это и есть реле бензонасоса. На главном реле контрольная лампа будет гореть постоянно до выключения зажигания, а на реле вентилятора лампа не включится.

Способ удобен тем, что одновременно определяется реле бензонасоса и диагностируется контрольной лампой наличие питающего напряжения.

Способ-3. Выполняется без помощника. Способ рассчитан на определение реле бензонасоса по цветовой схеме проводов. На всех автомобилях Газель (двигатели ЗМЗ, УМЗ) от разъема реле бензонасоса исходящий провод (вывод «87») белого цвета.

Реле бензонасоса (слева)

Если при проверке установлена целостность проводки и на разъеме бензонасоса присутствует напряжение и масса, то рекомендуется демонтировать с бака модуль бензонасоса и тщательно осмотреть на прожиг все имеющиеся контакты. Иногда дефект обнаруживается мгновенно по состоянию расплавленного мотора.

По результатам проверки топливного насоса установлена его нормальная работа, но двигатель не заводится или после запуска работает не сбалансированно.

В этом случае необходимо проверить целостность жгута электропроводки, соединяющий форсунки с основным кабелем и контролькой проверить наличие плюсового напряжения на всех форсуночных разъемах, а также поступающие импульсы коммутации при прокрутке стартером.

Отсутствующие импульсы на разъемах форсунок с одновременным отсутствием искры на свечах зажигания свидетельствует о неисправности датчика синхронизации, сигнал которого возможно определить диагностическим оборудованием.
