Расшифровка обозначений предохранителей и замена блока на chevrolet niva

Работа главного реле на Нива Шевроле

Назначение главного реле на Нива Шевроле заключается в том, чтобы изолировать электронные системы автомобиля от электрической сети, когда двигатель не работает или при переключении зажигания.

Работа главного реле основана на принципе электромагнитной индукции. При подаче электроэнергии на главное реле, в bobinen течет ток, создающий магнитное поле. Это поле заставляет контактные группы реле смыкаться и обеспечивает электрическую цепь для электронных систем автомобиля.

Функции главного реле на Нива Шевроле включают в себя:

1. Включение и отключение электрической цепи для системы зажигания автомобиля.
2. Включение и отключение электрической цепи для фар и осветительных устройств.
3. Регулирование электропотребления в автомобиле для предотвращения перегрузки электрической системы.
4. Защита электрических систем от короткого замыкания и перенапряжения.

Важно отметить, что главное реле должно быть заменено при необходимости. Неправильная работа реле может привести к неполадкам в электрической системе автомобиля и даже к возгоранию

Обеспечивает стабильную работу автомобиля

Главное реле Нива Шевроле играет важную роль в обеспечении стабильной работы автомобиля. Оно отвечает за передачу электроэнергии от аккумулятора ко всем системам и устройствам автомобиля, таким как двигатель, вентилятор охлаждения, фары и многие другие.

Реле предназначено для защиты систем автомобиля от возможных перегрузок и короткого замыкания. Оно контролирует напряжение и ток, поступающие от аккумулятора, и регулирует их распределение по различным системам.

Главное реле также выполняет функцию автоматического отключения электропотребителей при сильных перегрузках или коротких замыканиях, что позволяет предотвратить возможные поломки и повреждения.

Правильная работа главного реле обеспечивает стабильное питание всех систем автомобиля, что в свою очередь способствует надежной и безопасной эксплуатации автомобиля.

Основные неисправности и их возможные причины

Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:

• Не заводится или глохнет.
• Работает на холостых, но не набирает высокие обороты.
• Не развивает достаточной мощности.
• Неустойчиво работает на холостом ходу.

Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.

Проблемы возникают по следующим причинам:

• Обрыв проводов или окисление контактов цепи питания реле и бензонасоса.
• Неисправность регулятора давления.
• Выход из строя реле или предохранителя.
• Засорения топливного фильтра.

Предохранитель топливного насоса Нивы Шевроле и его замена

Сдвигаем в крайнее заднее положение сидение и ползем туда: Предохранитель и реле бензонасоса Иногда предохранитель цел, но его посадочное место плохое плохо прижимается.

Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

Рекомендуется аккуратно повернуть «ноги» предохранителя. Если «щелкает» — то с ним все в порядке. Находится он там же где и предохранитель. Два средних реле можно поменять местами. Они взаимозаменяемы.

Реле Если щелчков нет, то проблема с проводкой где-то обрыв. Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборотпроверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя.

Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

Предохранители

F1 (5А)

• Лампы фонарей освещения номерного знака
• Лампы освещения приборов
• Контрольная лампа наружного освещения в комбинации приборов
• Подкапотная лампа
• Лампа дополнительного сигнала торможения
• Лампы габаритного света левого борта

F2 (7.5А)

• Лампа ближнего света (левая фара)
• Электрокорректор света фар
• Моторедуктор корректора

F3 (7.5А)

• Лампа дальнего света (левая блок-фара)
• Контрольная лампа включения дальнего света фар

F4 (10А)

Левая противотуманная фара

F5 (30А)

• Реле электростеклоподъемников
• Электростеклоподъемники

F6 (15А)

• До 2009 года:

  Блок управления блокировки замков дверей

• После 2009 года:

  Прикуриватель

F7 (20А)

• До 2009 года:
  • Прикуриватель
  • Реле звукового сигнала
  • Звуковой сигнал
• После 2009 года:
  • Реле звукового сигнала
  • Звуковой сигнал
  • Плафон освещения багажника

F8

• До 2009 года (20А):
  • Реле обогрева заднего стекла (контакты)
  • Элемент обогрева заднего стекла
• После 2009 года (25А):
  • Реле обогрева заднего стекла
  • Элемент обогрева заднего стекла
  • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

• До 2009 года:
  • Лампа освещения вещевого ящика
  • Реле очистителя ветрового стекла
  • Переключатель очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Реле фароочистителя (контакты)
  • Электродвигатели фароочистителей
  • Электродвигатель фароомывателя
• После 2009 года:
  • Выключатель обогрева стекла двери багажного отделения
  • Реле очистителя ветрового стекла
  • Электродвигатель очистителя ветрового стекла
  • Насос омывателя ветрового стекла
  • Правый подрулевой переключатель
  • Лампа освещения вещевого ящика
  • Лампы света заднего хода

F10 (20А)

• До 2009 года:

  Резерв

• После 2009 года:

  Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

• Лампы задних габаритных огней
• Регулятор освещения приборов

F12 (7.5А)

• Лампа ближнего света (правая фара)
• Моторедуктор корректора (правая фара)

F13 (10А)

Лампа дальнего света (правая фара)

F14 (10А)

Правая противотуманная фара

F15 (20А)

• Блок управления наружными зеркалами
• Электроприводы наружных зеркал заднего вида
• Блок управления наружными зеркалами

F16 (10А)

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

• Плафон индивидуальной подсветки
• Контрольная лампа иммобилизатора
• Лампы стоп-сигнала
• Дополнительный сигнал торможения
• Плафон освещения салона

F18 (25А)

• До 2009 года:
  • Лампы света заднего хода
  • Электровентилятор отопителя
  • Электродвигатель омывателя ветрового стекла
  • Реле обогрева заднего стекла (обмотка)
  • Реле очистителя заднего стекла
  • Электродвигатель очистителя заднего стекла
  • Электродвигатель омывателя заднего стекла
  • Блок управления блокировкой дверей
• После 2009 года:
  • Переключатель электродвигателя отопителя
  • Электродвигатель отопителя

F19 (10А)

• До 2009 года:
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала
• После 2009 года:
  • Реле стартера
  • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
  • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
  • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

• До 2009 года:

  Задние противотуманные фонари

• После 2009 года:
  • Задние противотуманные фонари
  • Блок управления противоугонной системы (С 2009 года)

  Зуммер (С 2009 года)

• Лампы противотуманного света в задних фонарях
• Блок управления противоугонной системы (С 2009 года)
• Зуммер (С 2009 года)

K1

• До 2009 года:

  Реле контроля исправности ламп (вместо реле устанавливаются перемычки)

• После 2009 года:

  Реле очистителя ветрового стекла

K2

• До 2009 года:

  Реле очистителя ветрового стекла

• После 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

• До 2009 года:

  Реле-прерыватель указателей поворотов и аварийной сигнализации

• После 2009 года:

  Реле ближнего света фар

K4

• До 2009 года:

  Реле ближнего света фар

• После 2009 года:

  Реле дальнего света фар

K5

• До 2009 года:

  Реле дальнего света фар

• После 2009 года:

  Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

• До 2009 года:

  Дополнительное реле (Разгружает контакты выключателя зажигания)

• После 2009 года:

  Реле обогрева стекла двери багажного отделения

K7

Реле обогрева стекла двери багажного отделения

Особенности главного реле Нива Шевроле

Главное реле в автомобиле Шевроле Нива играет важную роль в работе электрической системы. Оно отвечает за подачу электроэнергии на различные компоненты автомобиля, а также за защиту от перегрузок и коротких замыканий.

В отличие от обычных автомобильных реле, главное реле Нива имеет большую нагрузочную способность, что связано с особенностями электросистемы этой модели. Оно способно выдерживать высокий ток и долгое время оставаться включенным, что обеспечивает надежную работу автомобиля в любых условиях.

Главное реле Нива Шевроле также имеет защиту от перегрева. Это позволяет избежать выхода его из строя в экстремальных условиях эксплуатации, например, при длительной работе автомобиля в условиях высокой температуры.

Одной из особенностей главного реле Нива Шевроле является его легкая замена. Реле устанавливается в специальном блоке на боковой стенке салона и легко доступно для замены в случае необходимости. Это позволяет владельцу самостоятельно выполнить замену и избежать дополнительных затрат на обслуживание.

Важно отметить, что при замене главного реле необходимо учитывать его характеристики и правильно подключить провода. В противном случае, ошибочное подключение может привести к неправильной работе электрической системы автомобиля

При эксплуатации автомобиля Шевроле Нива рекомендуется регулярно проверять состояние главного реле и, при необходимости, производить его замену. Это поможет избежать возможных проблем с электрической системой и обеспечит надежную работу автомобиля.

Таким образом, главное реле Нива Шевроле – важный компонент электрической системы автомобиля, которое обладает высокой нагрузочной способностью, защитой от перегрева и легкой заменой. Правильное функционирование данного реле необходимо для безопасной и эффективной эксплуатации автомобиля.

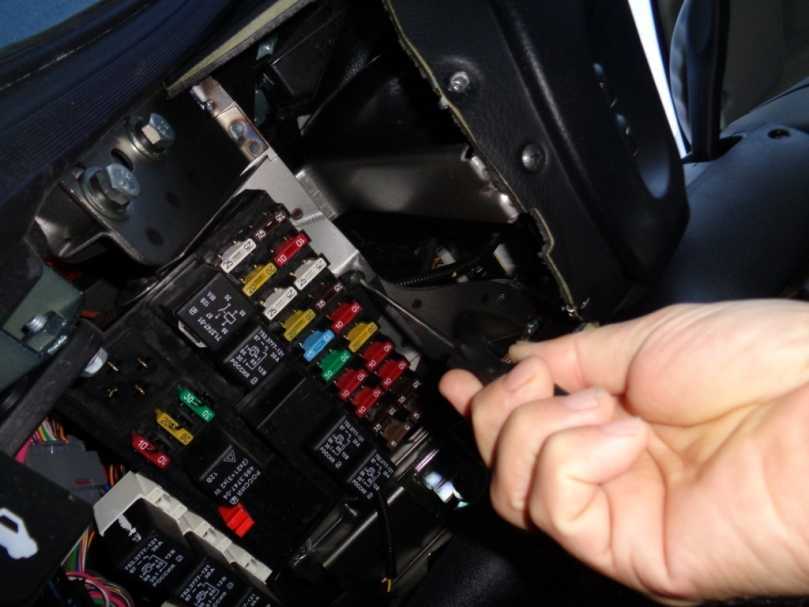

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

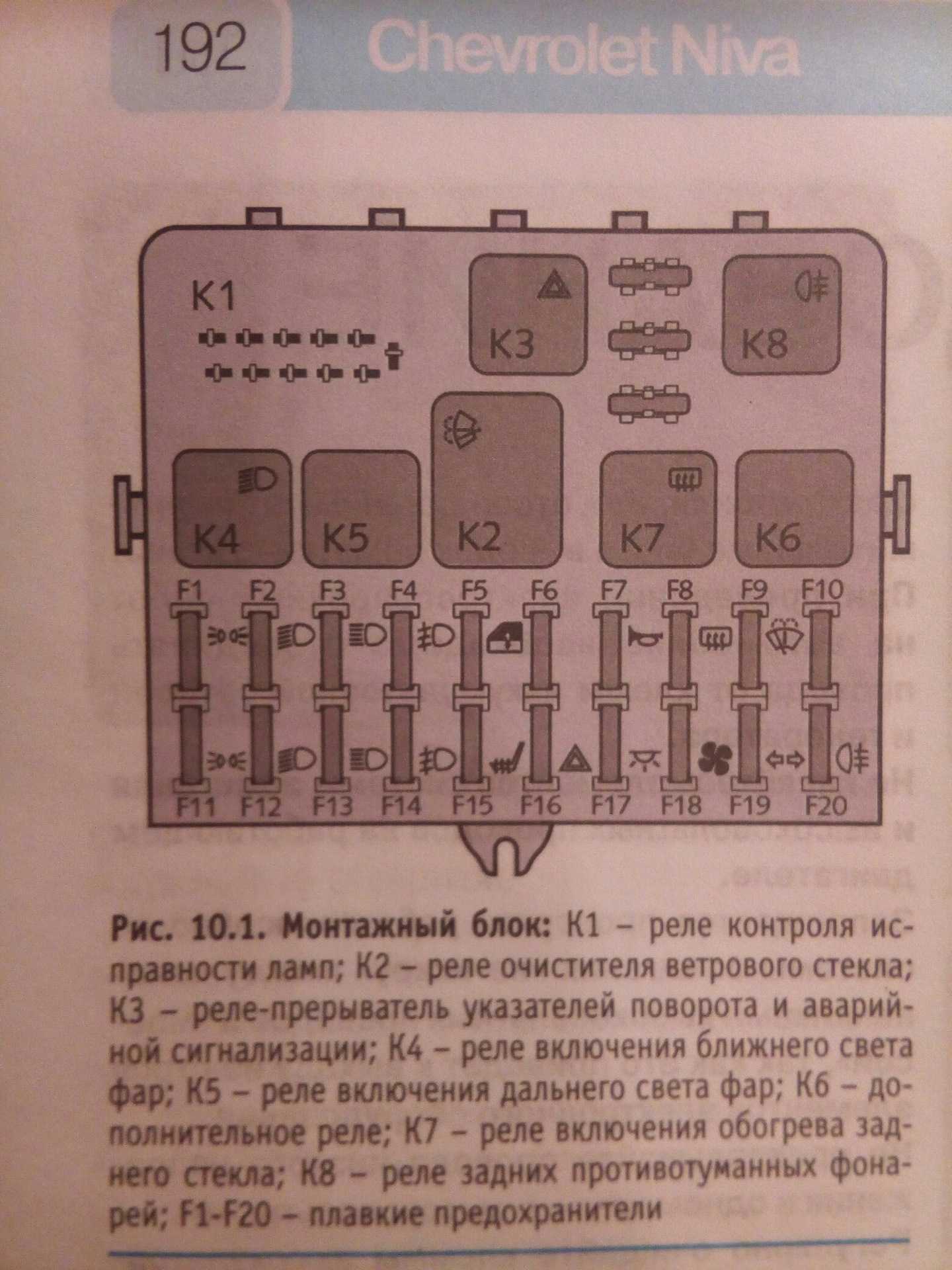

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

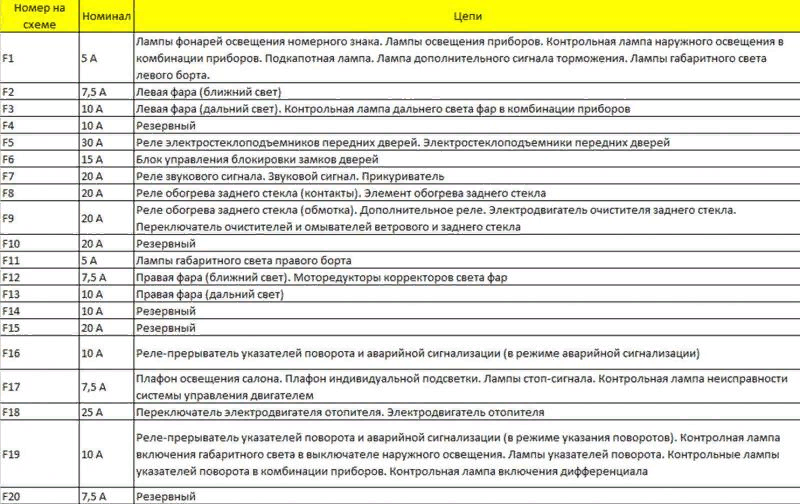

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

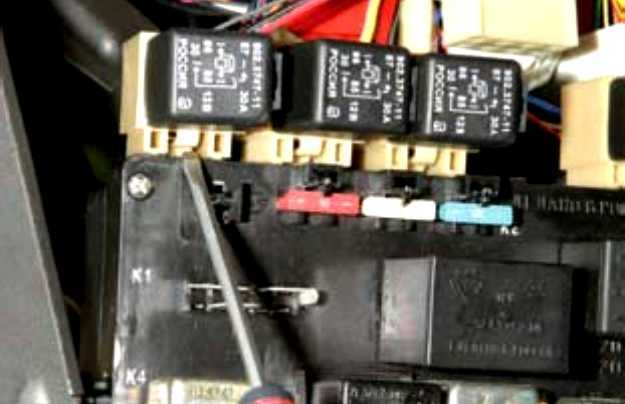

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

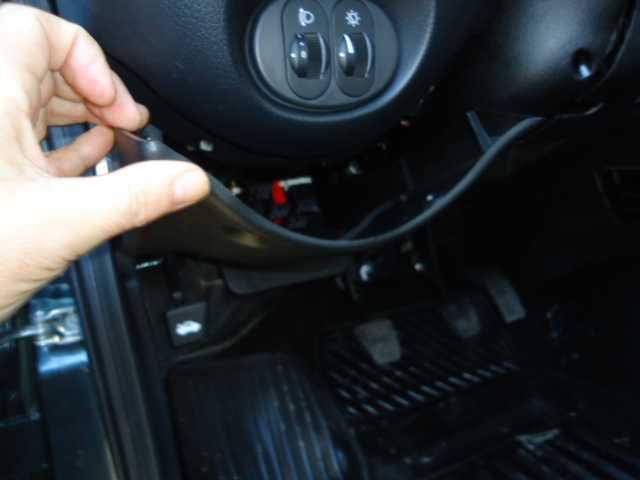

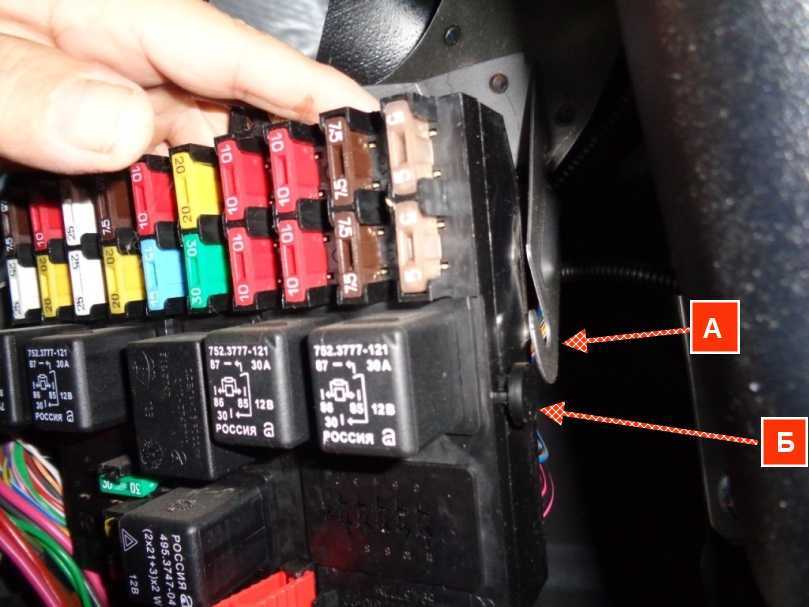

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

1. Открыть декоративную крышку блока.
2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
5. Отключить колодки электропроводки от блока.
6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
4. Вынуть ящик и отключить колодку с лампы подсветки.
5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
6. Отвернуть три 10 мм гайки крепления блока предохранителей.
7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

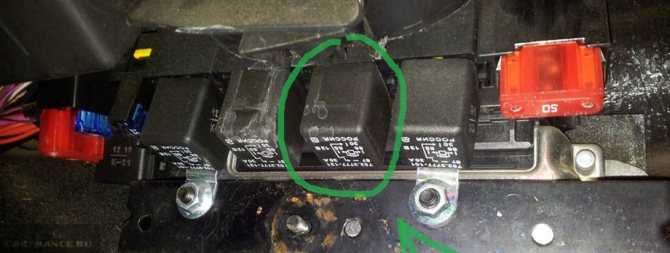

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
3. Заменить предохранитель на аналогичный.
4. Собрать детали в обратном порядке.

Функции реле напряжения на Нива Шевроле

На Нива Шевроле реле напряжения выполняет следующие функции:

1. Обеспечивает стабильность напряжения, поступающего на аккумулятор и другие потребители электроэнергии в автомобиле. Реле регулирует выходное напряжение генератора, поддерживая его в оптимальных пределах. Это позволяет предотвратить перенапряжение, которое может негативно сказаться на работе электрооборудования и привести к его поломке.
2. Контролирует зарядку аккумулятора. Реле напряжения обнаруживает, когда аккумулятор полностью заряжен, и автоматически переключает генератор на режим поддержания заряда. Это предотвращает перегрузку аккумулятора и увеличивает его срок службы.
3. Защищает генератор от перегрева и повреждений. Если рабочая температура генератора превысит допустимые пределы, реле напряжения отключит его автоматически. Это позволяет избежать перегрева и предотвратить возможные повреждения генератора.
4. Повышает энергоэффективность автомобиля. Благодаря своей работе реле напряжения позволяет оптимально распределять электроэнергию, что позволяет снизить нагрузку на генератор и повысить энергоэффективность автомобиля.

Таким образом, функции реле напряжения на Нива Шевроле играют важную роль в обеспечении надежной и стабильной работы электрооборудования автомобиля, а также повышают энергоэффективность и срок службы генератора и аккумулятора.

Главное реле Chevrolet niva | Chevrolet

НАШЁЛ!!! Шевроле Нива Где эбу в Ниве Шевроле? и как определить какой эбу установлен

реле и предохранители на эбу,карлсон и бензонасос

Дополнительное реле стартера на Ниву Шевроле, решение проблемы запуска двигателя на горячую

Шевроле Нива не заводится на горячую

где находится реле бензонасоса на ниве

Замена реле включения вентиляторов НИВЫ. Подробно. Проверка реле ВАЗ НИВА

Шевроле Нива не заводиться, ищем и устраняем причины.

Автосвет. Шевроле Нива

Не включается зажигание. Пропало напряжение.

Также смотрите:

• Бар-бокс на Ниву Шевроле
• Chevrolet trailblazer 2003 тюнинг
• Снятие воздуховодов Шевроле Круз
• Ремонт редуктора заднего моста Шевроле Нива своими руками
• Кнопка ручника Нива Шевроле
• Все про Chevrolet aveo седан
• Новый внедорожник Chevrolet trailblazer
• Тяга стабилизатора Шевроле Ланос
• Накладки на бампер спорт противотуманные фары Шевроле Круз
• Новый Chevrolet orlando отзывы
• Замена подшипника передней ступицы Шевроле Авео 2007
• Провал педали тормоза при торможении на Ниве Шевроле
• Грейт вол сафе или Нива Шевроле
• Объем радиатора Нива Шевроле
• Диагностика датчика кислорода Шевроле Нива

Главная » Лучшее » Главное реле Chevrolet niva

www.chevrolet-perm.ru

Реле зажигания: где находится на Ниве Шевроле?

Для того чтобы найти реле зажигания, вам необходимо открыть капот автомобиля. Находясь перед машиной, вы увидите двигатель непосредственно перед вами. На верхней части двигателя, слева от центра, расположен блок предохранителей и реле.

Главное реле зажигания на Ниве Шевроле обычно имеет маркировку «IGN» или «IGNE» и находится рядом со вторичным реле зажигания. Оно может визуально отличаться от остальных реле предохранителей своим цветом и размером.

Для доступа к реле зажигания необходимо снять крышку блока предохранителей и реле. Это можно сделать с помощью отвертки или руками, в зависимости от модели автомобиля.

Если вам не удается найти реле зажигания или вы сомневаетесь в своих навыках, лучше обратиться к специалистам или проконсультироваться с руководством по эксплуатации автомобиля.

Рекомендации профессионалов по обслуживанию главного реле

Главное реле в автомобиле Нива Шевроле играет важную роль в электрической системе, поэтому его обслуживание требует особого внимания. Профессионалы рекомендуют следующие действия при обслуживании главного реле:

1. Периодически проверяйте состояние главного реле и его крепления.
2. В случае выявления признаков износа или повреждений, замените главное реле на новое.
3. При обслуживании главного реле, отсоединяйте аккумуляторную батарею, чтобы предотвратить возможные короткое замыкание и повреждение электрической системы.
4. При установке нового главного реле, убедитесь, что контакты надежно закреплены и обеспечивают хорошую электрическую связь.
5. Правильное подключение проводов к главному реле обеспечит стабильную работу электрической системы автомобиля.
6. В случае возникновения проблем с работой главного реле, обратитесь к специалистам для проведения диагностики и ремонта.

Следуя этим рекомендациям профессионалов, вы сможете обеспечить надежную работу главного реле на вашем автомобиле Нива Шевроле.

Нива Шевроле: общая информация

Нива Шевроле имеет подкапотный двигатель объемом 1,7 литра мощностью 80 лошадиных сил, что придает ей отличные динамические характеристики. Она оснащена полным приводом, что делает ее идеальным выбором для любителей активного отдыха и нестандартных путешествий. Внедорожник также имеет просторный салон, вместительный багажник и высокую посадку, что обеспечивает комфорт при дальних поездках.

Важной особенностью Нивы Шевроле является ее надежность и долговечность. Она способна преодолевать самые сложные дорожные условия и даже бездорожье без особых проблем

Автомобиль обладает прочной конструкцией и высокими защитными характеристиками, что делает его непревзойденным выбором для преодоления труднопроходимых территорий.

• Мощность двигателя: 80 л.с.
• Объем двигателя: 1,7 литра
• Привод: полный
• Салон: просторный
• Багажник: вместительный
• Посадка: высокая

Местонахождение главного реле в автомобиле

• На автомобилях марки Нива и Шевроле, главное реле обычно находится в моторном отсеке.
• На Ниве главное реле расположено на ближней картерной коробке стенке. Чтобы его найти, необходимо снять верхнюю крышку, которая закрывает моторный отсек.
• В случае с автомобилем Шевроле, местонахождение главного реле может зависеть от конкретной модели. Обычно оно находится вблизи аккумулятора или в районе предохранителей.

Найти главное реле можно по его характерной форме и надписи на корпусе. Для уточнения информации и точного местонахождения рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к сервисному центру.

Замена предохранителей и реле

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой.

Это может привести к повреждению электрических приборов и даже к пожару.

Выверните два винта крепления крышки блока предохранителей.

Берем за край и опускаем крышку монтажного блока

Чтобы был лучший подход вынимаем крышку из двух фиксаторов

Фиксаторы с резинками, могут остаться на кронштейне, а могут выйти вместе с крышкой

с помощью пластмассового пинцета, находящегося в блоке, вынимаем предохранитель

Для замены реле выньте его из блока предохранителей и реле.

Устанавливайте новые предохранители и реле в порядке, обратном снятию

Снятие и установка блока предохранителей и реле

Выверните два винта и снимите крышку блока предохранителей и реле.

Выверните винты крепления блока.

Отведите блок вниз таким образом, чтобы получить доступ к колодкам

Отсоедините колодки с проводами, предварительно промаркировав проводов.

Подденьте отверткой и снимите колодку дополнительного разгрузочного реле с блока.

Снимите блок предохранителей и реле с автомобиля.

Устанавливайте блок предохранителей и реле в порядке, обратном снятию

Снятие монтажного блока автомобиля выпуска с 2009 года

Снимаем крышку блока предохранителей, как описано выше



Крестовой отверткой откручиваем саморез крепления монтажного блока

Выводим держатель блока «Б» из кронштейна «А»

Отсоединяем от монтажного блока пять колодок жгута проводов панели приборов



Отжимаем отверткой фиксатор колодки выносного реле

И сдвигаем с направляющих блока колодки в сборе с реле

Также снимаем остальные колодки с выносными реле



Снимаем монтажный блок

Устанавливаем монтажный блок в обратном порядке

Блок реле и предохранителей системы впрыска

Блок реле и предохранителей системы впрыска расположен под панелью приборов в районе ног пассажира.

Не допускается замена перегоревшего предохранителя предохранителем другого номинала или самодельной перемычкой.

Предохранители электровентиляторов системы охлаждения

Предохранители электровентиляторов системы охлаждения находятся в блоке предохранителей и реле системы впрыска.

Для замены предохранителей снимите крышку блока предохранителей.

Выньте левый предохранитель

Выньте правый предохранитель.

Осмотрите и замените перегоревшие предохранители.

С 2015 года выпуска предохранители и реле системы управления двигателем находятся за монтажным блоком под панелью приборов.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками и предохранителями, рассчитанными на другую силу тока, или самодельной перемычкой. Это может привести к повреждению электрических приборов и даже к пожару.

Конечно здесь приведены различные модели крепления монтажных блоков данного автомобиля.

Нужно учитывать, что каждый год автомобиль комплектуется по разному. И расположение реле и предохранителей может не совпадать.

Обычно на крышках монтажных блоков есть пояснительная записка о расположении предохранителей и реле.

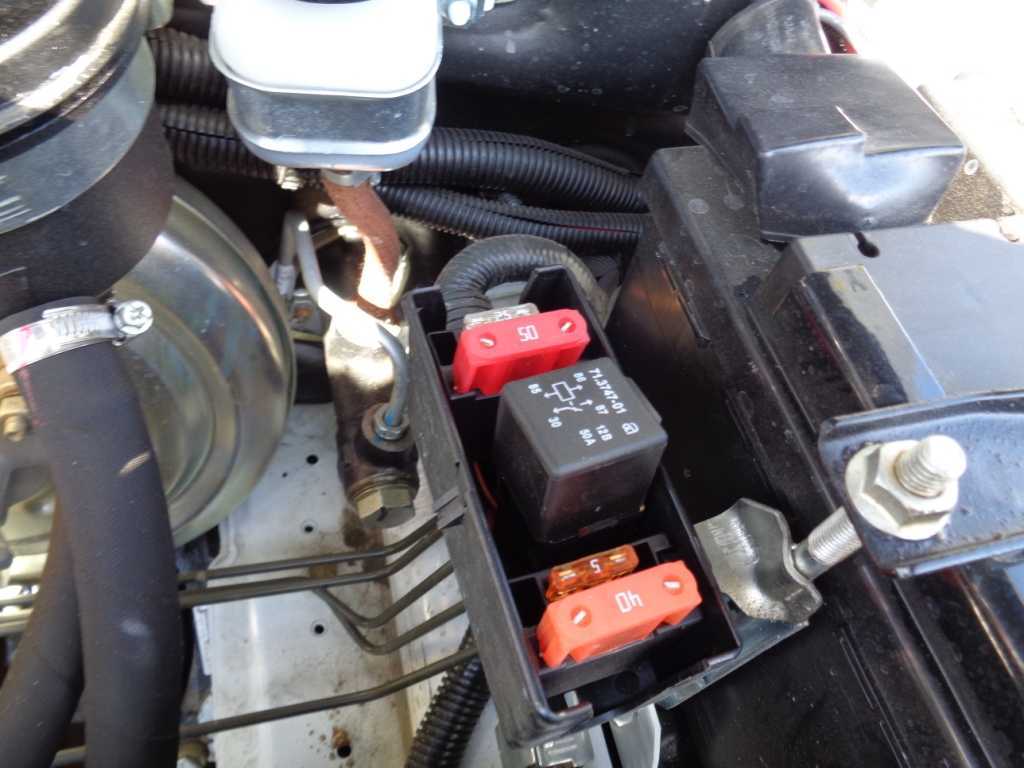

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

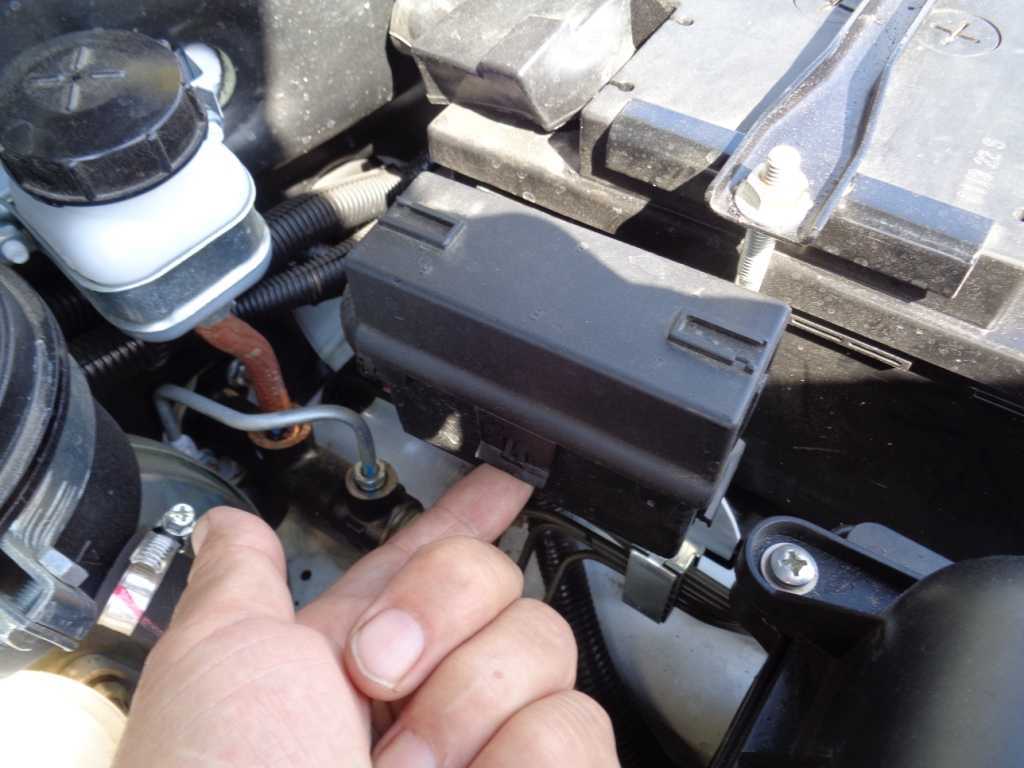

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

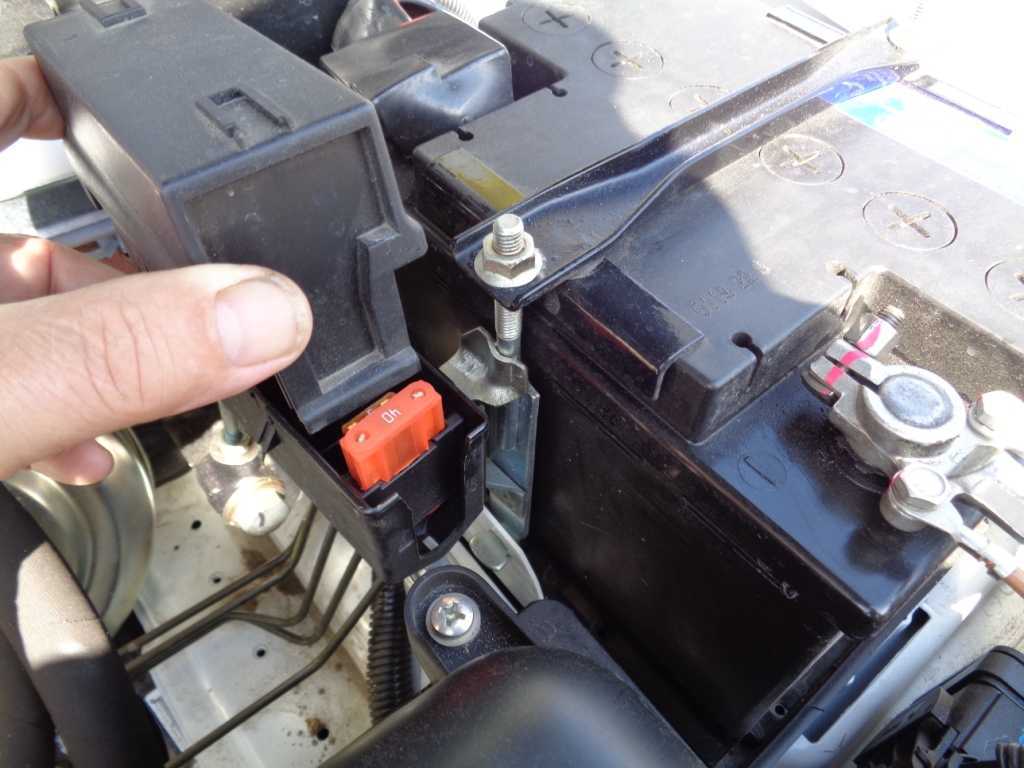

Открываем крышку блока и заменяем предохранитель

Описание конструкции и схема работы

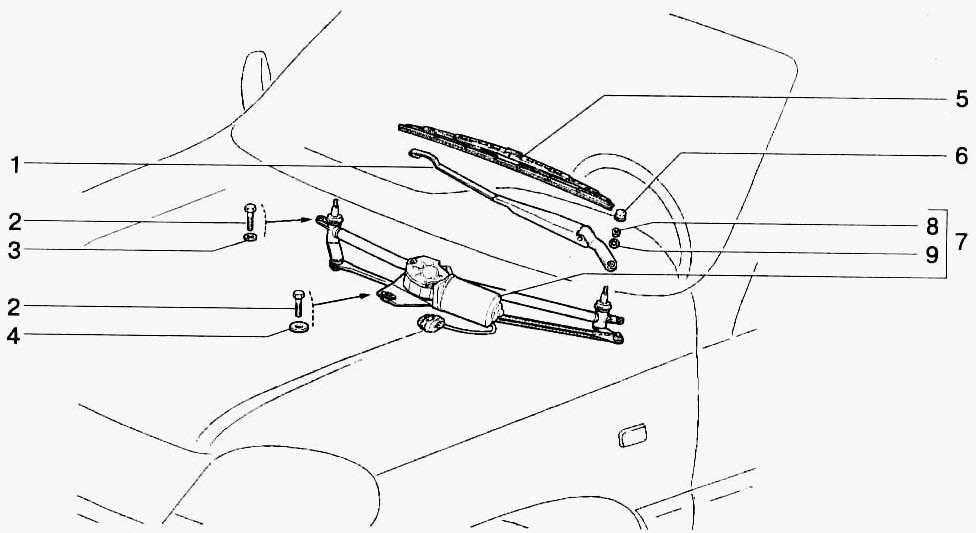

Стеклоочистители Нива Шевроле состоят из следующих элементов:

• рычаг (поз.1 на рисунке);
• щетка (поз. 5 на рисунке), подробную статью про размеры щеток, их виды и правила выбора читайте тут;
• привод (поз. 7 на рисунке), который в свою очередь состоит из мотор-редуктора и трапеции;
• электропроводка.

Устройство переднего стеклоочистителя Niva Chevrolet

Трапеция является одной из самых важных деталей в данном механизме. Она служит для того, чтобы передавать движения от моторчика к дворникам и контролирует синхронность движения стеклоочистителей.

Провода необходимы для питания электромотора дворников.

Щетки прилегают к стеклу автомобиля и служат для его очистки.

Преимущества использования реле напряжения на Нива Шевроле

Одним из основных преимуществ использования реле напряжения является поддержание стабильности напряжения в электрической системе Нивы. Реле надежно контролирует и регулирует напряжение, предотвращая его перегрузки и скачки. Это позволяет предотвратить возникновение поломок и повреждений важных компонентов автомобиля, таких как аккумуляторная батарея, фары, стартер и др.

Еще одним преимуществом использования реле напряжения является увеличение срока службы элементов системы электропитания. Регулярное и стабильное напряжение позволяет уменьшить износ генератора, аккумулятора и других компонентов, которые работают под напряжением. Благодаря этому, снижается риск поломок и необходимость в ремонте или замене этих элементов.

Также, использование реле напряжения на Нива Шевроле позволяет снизить энергопотребление и повысить энергоэффективность автомобиля. Зачастую, генератор производит больше электроэнергии, чем требуется для электропитания автомобиля. Реле напряжения помогает поддерживать оптимальный уровень заряда аккумулятора и предотвращает потери энергии, что позволяет экономить топливо и снижать нагрузку на генератор.

В итоге, использование реле напряжения на Нива Шевроле позволяет обеспечить надежную и стабильную работу системы электропитания автомобиля. Оно предотвращает перегрузки и скачки напряжения, увеличивает срок службы компонентов системы и повышает энергоэффективность автомобиля. Таким образом, реле напряжения является важным элементом для поддержания надежности и эффективности работы автомобиля Нива Шевроле.

Почему могут не работать передние дворники?

Причин для неполадок в работе стеклоочистителей может быть несколько.

1. Отсутствие смазки в местах контакта деталей. Если дворники стали двигаться медленней или их движения обрели прерывистый характер, то в первую очередь стоит проверить смазку;
2. Расслабление гайки на месте крепления поводка. Тут стоит проверить насколько хорошо она затянута;
3. Износ шлицов стеклоочистителей. Если это произошло, то потребуется полная замена трапеции;
4. Неисправность в моторе дворников;
5. >Неисправность в реле или предохранителе. Проверить это можно в монтажном блоке, который расположен в салоне автомобиля.

Потенциальные проблемы главного реле и их решение

Главное реле в автомобиле Нива Шевроле играет важную роль в электрической системе. Оно отвечает за передачу и регуляцию электрических сигналов, что позволяет активировать различные функции автомобиля. Однако, в процессе эксплуатации, могут возникнуть некоторые проблемы с главным реле. Рассмотрим наиболее распространенные проблемы и их возможные решения.

1. Неисправность контактов.

Частой проблемой главного реле является износ или окисление контактов. Это может привести к неполадкам в работе электрической системы, так как контакты не смогут надежно соединиться. Для решения этой проблемы следует очистить контакты от окиси или заменить главное реле.

2. Перегрев реле.

Если главное реле стало перегреваться, это может указывать на проблему с контактами или внутренними компонентами реле. Отсутствие охлаждения может привести к поломке или выходу из строя реле. Для предотвращения перегрева реле рекомендуется проверить и, при необходимости, заменить или отремонтировать охлаждающую систему автомобиля.

3. Неправильное функционирование.

Иногда главное реле может выходить из строя и приводить к неправильному функционированию электрических систем автомобиля, таких как система зажигания или фары. В этом случае, необходимо провести диагностику и заменить главное реле, если оно неисправно.

4. Короткое замыкание.

Короткое замыкание в электрической системе может быть вызвано неисправностью главного реле. Это может привести к перегрузке цепей и повреждению других компонентов автомобиля. В случае обнаружения короткого замыкания необходимо немедленно заменить главное реле и устранить причину короткого замыкания.

5. Неисправность реле активации.

Реле активации отвечает за срабатывание различных систем и функций автомобиля при включении зажигания. Если реле активации неисправно, необходимо заменить его на новое.

Исправное главное реле важно для нормальной работы автомобиля. Если вы обнаружите какие-либо из описанных выше проблем, рекомендуется обратиться к специалисту или авторизованному сервисному центру для диагностики и ремонта

Это позволит избежать более серьезных проблем и гарантировать безопасную эксплуатацию автомобиля.

Частые причины неисправностей реле

Если реле стартера стало работать с перебоями или вовсе вышло из строя, то первым делом, после демонтажа механизма, его следует рассмотреть на наличие дефектов. Этот чрезвычайно важный механизм в системе пуска двигателя может выходить из строя по разным причинам. Причиной может быть окисление проводов или ослабление креплений.

При выборе нового устройства рекомендуется обращать внимание только на сертифицированный товар от официальных дилеров. Сегодня на автомобильном рынке можно встретить массу различных подделок

Такие устройство не прослужат долго, качество их работы оставляет желать лучшего. Специалисты рекомендуют устанавливать четырех контактное реле с дополнительными металлическими ушками. Это позволит продлить срок службы устройства. Четырех контактное реле рекомендуется выбирать между 30А и 40А.

Принцип работы главного реле

Главное реле в автомобиле Нива 21214 являетсся одним из наиболее важных компонентов электронной системы. Оно отвечает за передачу электрического сигнала от аккумуляторной батареи к различным подсистемам и устройствам автомобиля.

Принцип работы главного реле основывается на электромагнитном взаимодействии. Когда водитель включает зажигание, электрический ток поступает к главному реле, активируя электромагнитный механизм. Под воздействием этого механизма, контакты главного реле замыкаются, и электричество начинает поступать к различным устройствам автомобиля.

Главное реле также обеспечивает защиту электрической системы автомобиля от перегрузок и короткого замыкания. В случае превышения допустимого уровня тока, контакты главного реле открываются, предотвращая повреждение подсистем и электронных компонентов автомобиля.

Важно отметить, что главное реле может иметь несколько независимых контуров, которые обеспечивают питание различных подсистем автомобиля. Это позволяет улучшить надежность и эффективность электрической системы автомобиля

• Одной из основных функций главного реле является передача электричества от аккумуляторной батареи к стартеру, что позволяет запускать двигатель автомобиля.
• Главное реле также ответственно за питание фар, магнитолы, стеклоочистителей, обогревателя стекла и других электрических устройств.
• В случае неисправности главного реле, может произойти отказ электрической системы автомобиля, что может привести к невозможности запуска двигателя и использованию различных устройств.

Как найти главное реле на Нива Шевроле

Главное реле в автомобиле Нива Шевроле отвечает за подачу электропитания на различные системы и компоненты автомобиля. В случае неисправности главного реле, может возникать ряд проблем, включая неполадки с электрическими системами, запуском двигателя и другими функциями автомобиля.

Для того чтобы найти главное реле на Нива Шевроле, следуйте инструкциям:

Откройте капот автомобиля.
Главное реле обычно находится на панели предохранителей, расположенной в моторном отсеке. Это прямоугольный или квадратный блок с разъемами.
Реле может быть помечено или иметь надписи, указывающие на его функцию

Обратите внимание на схему расположения предохранителей и реле крышки блока предохранителей, чтобы найти главное реле.
Если не можете найти главное реле, воспользуйтесь руководством по эксплуатации автомобиля или обратитесь к сервисному центру для получения более подробной информации.

Важно помнить, что при работе с электрическими системами автомобиля необходимо проявлять осторожность и предпринимать соответствующие меры безопасности. Если у вас возникнут сомнения или неудобства при поиске главного реле, лучше доверить эту задачу профессионалам
