Устройство блока предохранителей лада калина 2 поколения

Варианты устранения поломок

Понятно, что при возникновении любых нештатных ситуаций с мотором, желательно обратиться в специализированный сервис. Однако данная процедура не всегда возможна. Поэтому стоит знать, как самостоятельно выполнить диагностику основных систем и узловых деталей.

Дроссельная заслонка и узел

Когда на холостых падают обороты и глохнет автомобиль, то требуется обратить пристальное внимание на детали дроссельного узла. Длительная эксплуатация автомобиля на низкокачественном топливе, несвоевременное обслуживание воздушного фильтра могут привести к неисправностям дроссельной заслонки. Ее периодически заклинивает, если в оборудование попал мусор

Ее периодически заклинивает, если в оборудование попал мусор.

Дроссельная заслонка ВАЗ 2112

Решить проблему можно чисткой системы. Очищение дросселя выполняют при помощи средств для чистки карбюраторов. Используя компрессор, требуется продуть заслонку под напором сжатого воздуха. Винты, которые находятся внутри и сбоку трогать не рекомендуется. Если очищение не исправило ситуацию, то прибор подлежит замене. Эта операция не особо сложна.

Неисправность картера

В картерной вентиляционной системе мотора есть маслоуловитель. Его загрязнение также может приводить к перебоям в работе двигателя. Картерные газы не дают мотору нормально функционировать, обороты плавают, ДВС глохнет.

Датчики

Если глохнет на холостых оборотах бензиновый авто, то вероятна поломка одного из датчиков. У инжекторных машин с электронной системой управления работой двигателем обычно заводка ДВС происходит нормально, но затем он перестает работать. Здесь стоит проверить:

• Электронные индикаторы автомобиля;
• ДРХХ – устройство, регулирующее холостой ход;
• Воздухорасходомер (воздухозаборник в карбюраторе);
• Датчик, указывающий положение шторки дросселя.

Электронный управляющий блок в ВАЗ 2114

Перебои в работе любых датчиков сразу отражаются на поведении электроники – появляются ошибки в блоке управления автомобилем. «Мозги» машины получают недостоверную информацию. Она неправильно передается двигателю. Он начинает работать при параметрах, не соответствующих действительности. Самостоятельное тестирование этого устройства невозможно. Требуется обратиться к профессионалам на сервис.

Диагностика ДМРВ

Устройство регулятора холостого хода обычно виноват в некорректной работе двигателя, когда машина плохо работает на холостых оборотах. Но вы задействовали педаль газа, и мотор завелся. В последних модификациях ВАЗ на панели приборов возникает информация об ошибке.

При диагностике необходимо использовать мультиметр. При неисправности детали ее рекомендуется поменять на новую. Все датчики имеют приемлемую стоимость. Начинать проверку лучше с деталей, имеющих более простую конструкцию. Потом постепенно переходить к сложным устройствам. Нельзя забывать, что проблема может крыться не только в самих датчиках. Проверить необходимо также и проводку к ним, наличие устойчивого контакта.

Карбюратор

Если глохнет на холостых оборотах ВАЗ карбюратор, то возможно засорение жиклеров. Некачественный бензин, отложения из бензобака, содержат мелкие частицы мусора. Они легко могут нарушить работу системы впрыска топлива. Стоит заменить фильтр перед карбюратором, почистить само устройство. Дозирующую часть очищают при помощи растворителя-очистителя, который продается в аэрозольных баллонах. Еще одной причиной часто становится длительное отсутствие регулировки карбюратора.

В механическом топливном насосе карбюраторных автомобилей может быть может быть забиты грязью фильтрующая сетка. Это снижает производительность устройства. Износ мембраны и ее разрушение часто приводит к тому, что забиваются каналы карбюратора.

Инжектор

Часто возникает ситуация _ различные модели Лады, а также инжектор ВАЗ 2110 глохнет на холостых оборотах. Необходимо проверить сеточку бензонасоса на предмет засорения. Это распространенная проблема инжекторных машин. Лучше сразу деталь поменять на исправную.

Проблема фильтров

Если ВАЗ 2112 глохнет на холостых оборотах, то возможно загрязнение топливного фильтра. Это касается и других моделей концерна. Как правило, чистить его не практично. Деталь подлежит замене. Также стоит поступать и с загрязненным воздушным фильтром. Малая пропускная возможность приводит к тому, что воздушно-топливная смесь просто заливает свечи.

Самостоятельная проверка не всегда приведет к положительному результату. Выявление причины нестабильной работы ДВС часто практичнее сделать на автосервисе. Это обойдется дороже, но специализированная диагностика предотвратит более серьезные поломки автомобиля.

Как отключить иммобилайзер своими руками?

Существует вариант временного отключения иммобилайзера, который может потребоваться при установке сигнализации с автозапуском.

Для установки системы обхода применяется:

1. Блок управления с заложенным в него ключом или меткой. Используется закладка ключа или чипа в устройство, которое находится в глубине приборной панели. При активации автозапуска реле сигнализации задействует блок и двигатель пускается в обход основной схемы.
2. Блок бескючевого обхода иммобилайзера. Ставится отдельное устройство управления, которое эмулирует ключ зажигания с чипом.

Блок Bosch М7 4

Перед тем как приступить к выполнению операции на автомобиле с блоком Bosch М7.4 необходимо подготовить:

• компьютер или ноутбук с предустановленной программой Winflashecu v.1.14 (дистрибутив доступен для свободного скачивания);
• адаптер и шнур K-Line, например, VAG-COM 409.1;
• заранее скачанное программное обеспечение для блока с отключенной поддержкой иммобилайзера;
• несколько проводов с различной длиной.

Чтобы отключить иммобилайзер на Калине, нужно выполнить следующие действия:

1. Снять провода с клемм аккумулятора и отключить колодки жгутов проводки с блока ЭСУД, установленного под капотом автомобиля. Для отключения необходимо демонтировать защитную верхнюю крышку и вытянуть плоский фиксатор разъема. Все работы ведутся на колодке с большими размерами. Малую колодку можно не отключать от блока.
2. Вставить провод в контакты А4 и В2 со стороны жгута. Эти кабели будут использоваться для дополнительной подачи положительного напряжения 12 В. Для этого их соединяют с клеммой батареи через промежуточный выключатель.
3. Установить разъем на место и застегнуть фиксатор.
4. Подключить адаптер к диагностическому разъему, расположенному в салоне. Разъем находится под пластиковой крышкой, установленной на центральной консоли.
5. Установить в настройках компьютера скорость передачи данных 38400 бит/сек.
6. Запустить приложение Winflashecu и выбрать в диалоговом окне номер порта, скорость (38400 бит/сек) и тип блока М7.4. В правом нижнем углу окна будет надпись «Нет связи».
7. Подать дополнительное питание на пины А4 и В2.
8. Включить зажигание. Уведомление «Нет связи» должно смениться на «Связь с ЭБУ» и станут активны кнопки запуска операций.
9. Прочитать данные EEPROM (программное обеспечение блока) и сохранить их на жесткий диск компьютера.
10. Выбрать новое программное обеспечение и загрузить его в память блока при помощи кнопки «Запись EEPROM».
11. Дождаться подтверждения успешности загрузки.
12. Закрыть программу и выключить зажигание.
13. Снять провода дополнительного питания.
14. Проверить возможность запуска автомобиля ключом без чипа. Знак иммобилайзера будет зажигаться на комбинации приборов при пуске и гаснуть через несколько секунд.

Блок Bosch 7 9 7

При установке блока управления Bosch 7.9.7 (нормы Евро 2) его необходимо доработать, путем перепайки одного резистора. Эту задачу лучше доверить человеку, имеющему опыт работы с пайкой мелких электронных компонентов. После этого производится «перепрошивка» блока по описанной выше процедуре.

Блок Январь 7 2

В случае применения ЭСУД типа Январь 7.2 процедура имеет совершенно иной вид.

Перед началом работы необходимо подготовить:

• адаптер K-Line, например, ВМ9213;
• компьютер или ноутбук с установленной программой ChipLoader 1.97.7.;
• паяльник с мощностью 25-40 Вт;
• припой и канифоль;
• провода и переключатель;
• резистор с сопротивлением от 3,6 до 5 кОм;
• штекеры для подключения проводов к блоку управления;
• аккумулятор 12 В (штатный или от блока бесперебойного питания);

Для того чтобы убрать функцию иммобилайзера из блока, следует:

1. Отключить питание от бортовой сети автомобиля и снять ЭБУ.
2. Обернуть корпус блока изолятором.
3. Собрать схему в соответствии с фото.
4. Подключить адаптер к компьютеру.
5. При помощи тумблера сымитировать включение зажигания.
6. Запустить приложение и установить связь с блоком.
7. Считать заводские данные блока и сохранить их на жесткий диск.
8. Считать EEPROM и нажать кнопку «Удалить ИММО». Дождаться появления подтверждающего окна с текстом «Иммобилайзер успешно удален».
9. Закрыть приложение.
10. Выключить тумблером зажигание.
11. Перед установкой блока управления на машину следует отключить сигнал от устройства иммобилайзера. Если колодка с блока ИММО будет снята, то в ней необходимо замкнуть контакты с номерами 9 и 18.

Блок Январь 5 1

Для отключения иммобилайзера в блоке Январь 5.1 необходимо выпаивать и перепрограммировать флеш-память EEPROM. Данную операцию не рекомендуется производить самому, а выполнить в мастерской, поскольку в процессе выполнения задачи потребуется программатор и термофен для пайки.

Как заменить вентилятор

Поняв, почему именно не работает вентилятор охлаждения Лады Калины, следует заменить неисправный элемент. При должных навыках и сноровке можно выполнить ремонт самостоятельно. Из инструментов нужно подготовить пассатижи, отвертку, ключи на 8 и 10.

Для начала устанавливаем транспортное средство на ровную площадку. Затем поднимаем капот, отключаем систему от АКБ. С помощью ключа отсоединяем крепления воздушного фильтра. Далее необходимо отключить ДМРВ (просто нажмите на фиксатор) и клапан продувки, который находится на корпусе воздушного фильтра. Откручивает болт хомута, снимаем гофру.

Снимаем крышку фильтра воздуха, извлекаем фильтрующий элемент, демонтируем воздухозаборник. После приступаем к креплению кожуха вентилятора и отсоединяем питание вентилятора. Правильно все сделав, можно будет демонтировать вентилятор. Извлекаем электромотор, а затем меняем его на новый элемент. Затем собираем все обратно.

В конце стоит проверить работоспособность устройства. Запускаем мотор, после чего прогреваем его 3-5 минут. Вентилятор за это время должен включиться. Глушить машину, как только вентилятор закрутится, не нужно – следует подождать, когда устройство выключится автоматически.

Плавкие предохранители, перечень и описание

Электрическая схема автомобиля «Калина-2» в сумме может содержать до 38-ми плавких предохранителей. Блок, установленный под капотом, содержит 6 предохранителей, рассчитанных на значительную силу тока. Мы, в свою очередь, рассмотрим схему основного блока:

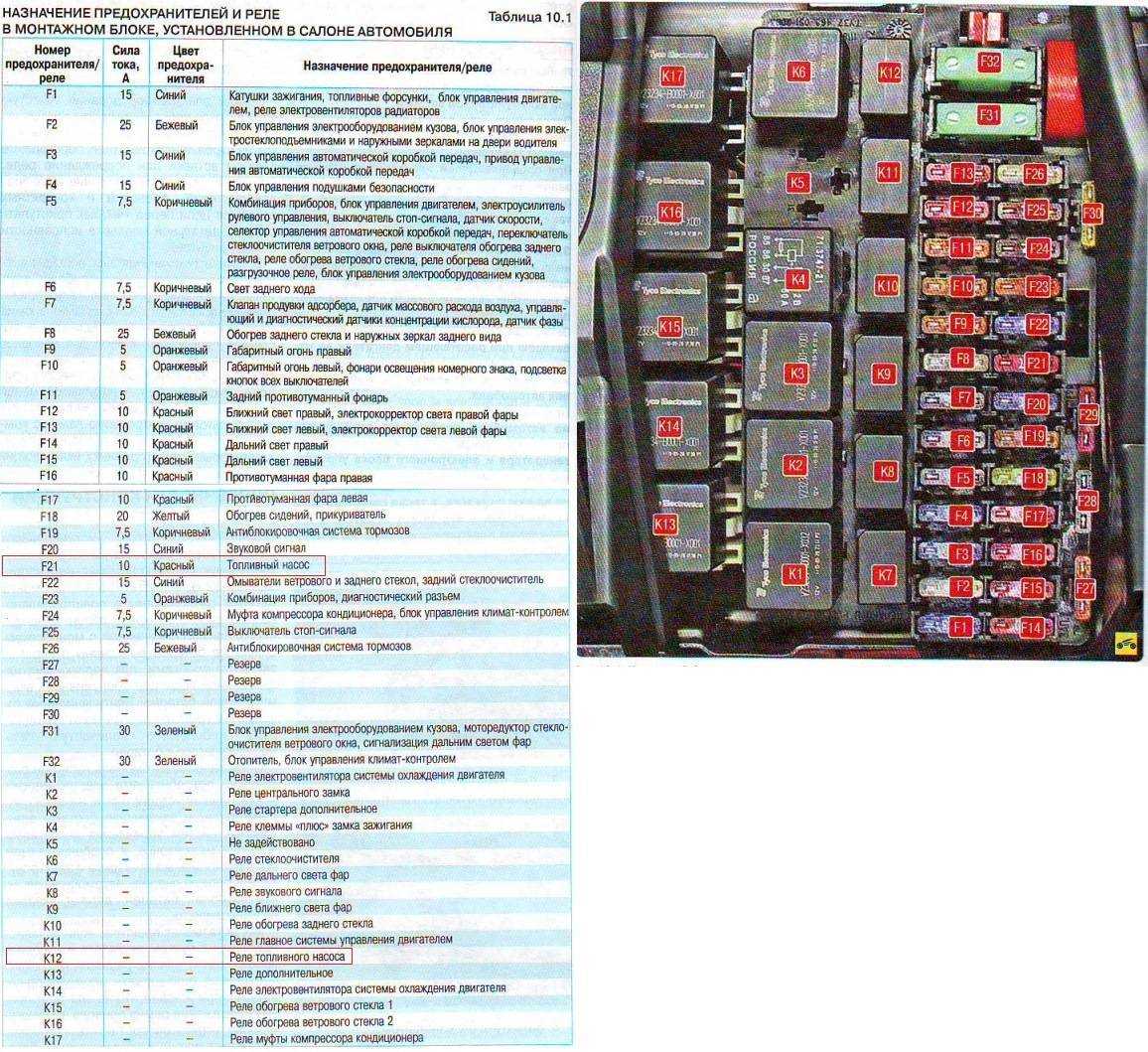

Все плавкие предохранители в электрической схеме Калины-2

1. F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
2. F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
3. F3, 15А: электропривод АКП, также питание ЭБУ АКП;
4. F4, 15А: питание узла подушек безопасности;
5. F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
6. F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
7. F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
8. F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
9. F9, 5А: все «габариты» справа;
10. F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
11. F11, 5А: задние «противотуманки»;
12. F12, 10А: лампа ближнего света, электрокорректор правой фары;
13. F13, 10А: лампа ближнего света, электрокорректор левой фары;
14. F14, 10А: лампа дальнего света справа;
15. F15, 10А: лампа дальнего света слева;
16. F16, 10А: «противотуманка» справа;
17. F17, 10А: «противотуманка» слева;
18. F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
19. F19, 7,5А: питание контроллера ABS;
20. F20, 15А: сигнал;
21. F21, 10А: двигатель топливного насоса;
22. F22, 15А: омыватели лобового и заднего стекла, дворник задний;
23. F23, 5А: питание диагностического разъема, а также приборной панели;
24. F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
25. F25, 7,5А: напряжение на датчике педали тормоза;
26. F26, 7,5А: приводы клапанов ABS;
27. F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
28. F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Элементы F27-F30 являются резервными. Не нужно искать отдельный предохранитель, отвечающий за питание магнитолы – его нет. Поэтому, можете сразу устанавливать новую магнитолу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с АКБ. Его элементы:

1. FF1, 40A (30А): цепь обогревателя лобового стекла;
2. FF2, 60A: линия генератор-АКБ;
3. FF3, 60A: линия генератор-АКБ;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание узла ЭУР;
6. FF6, 40A: питание возвратного насоса ABS.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Система пуска

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

Монтажный блок Калины

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Замена тягового реле

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

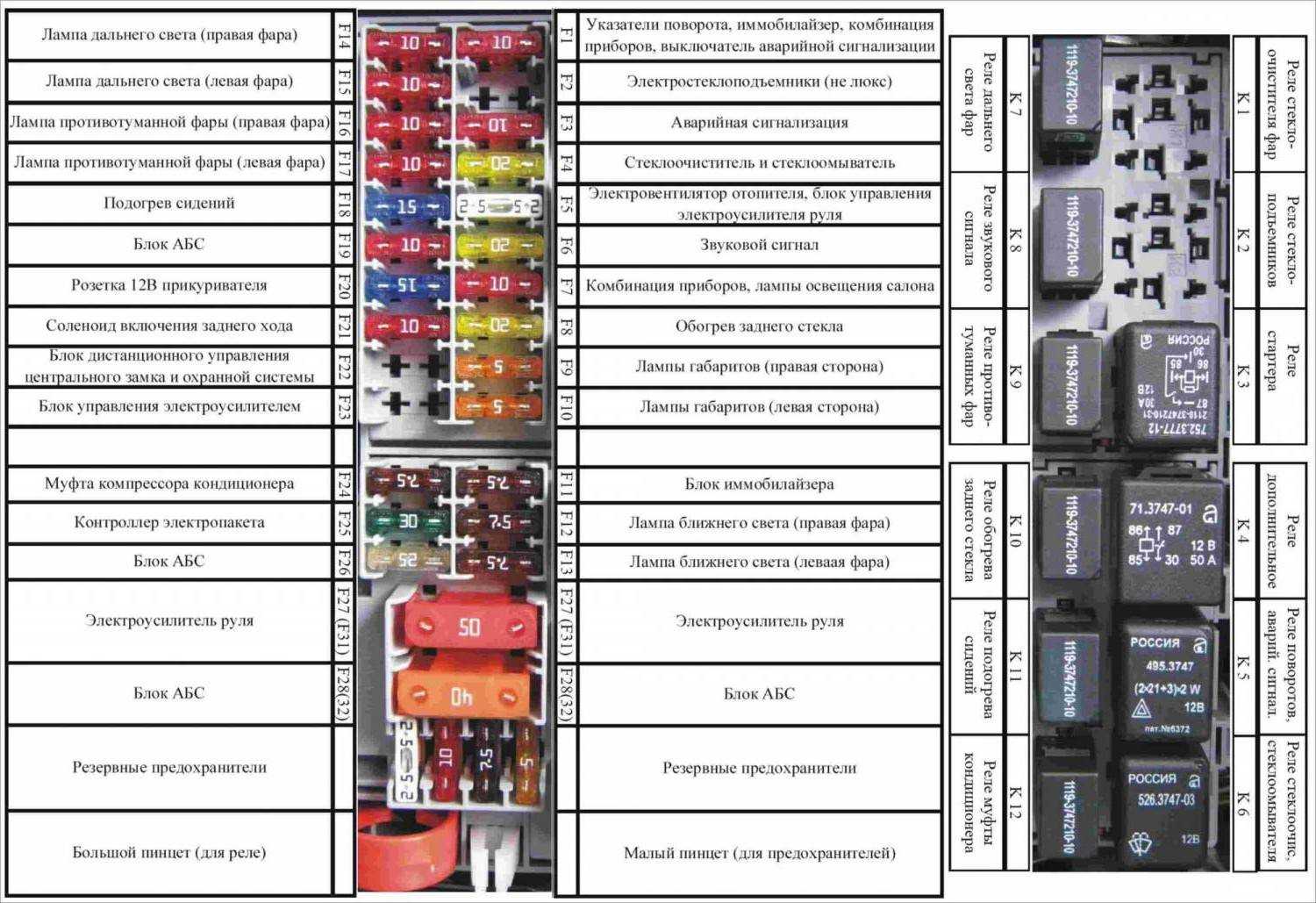

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

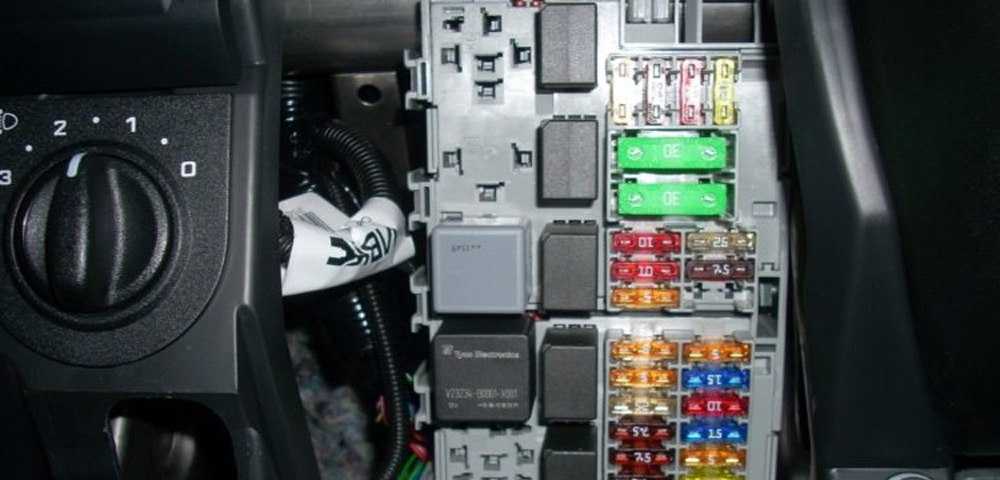

Монтажный блок Лада Калина

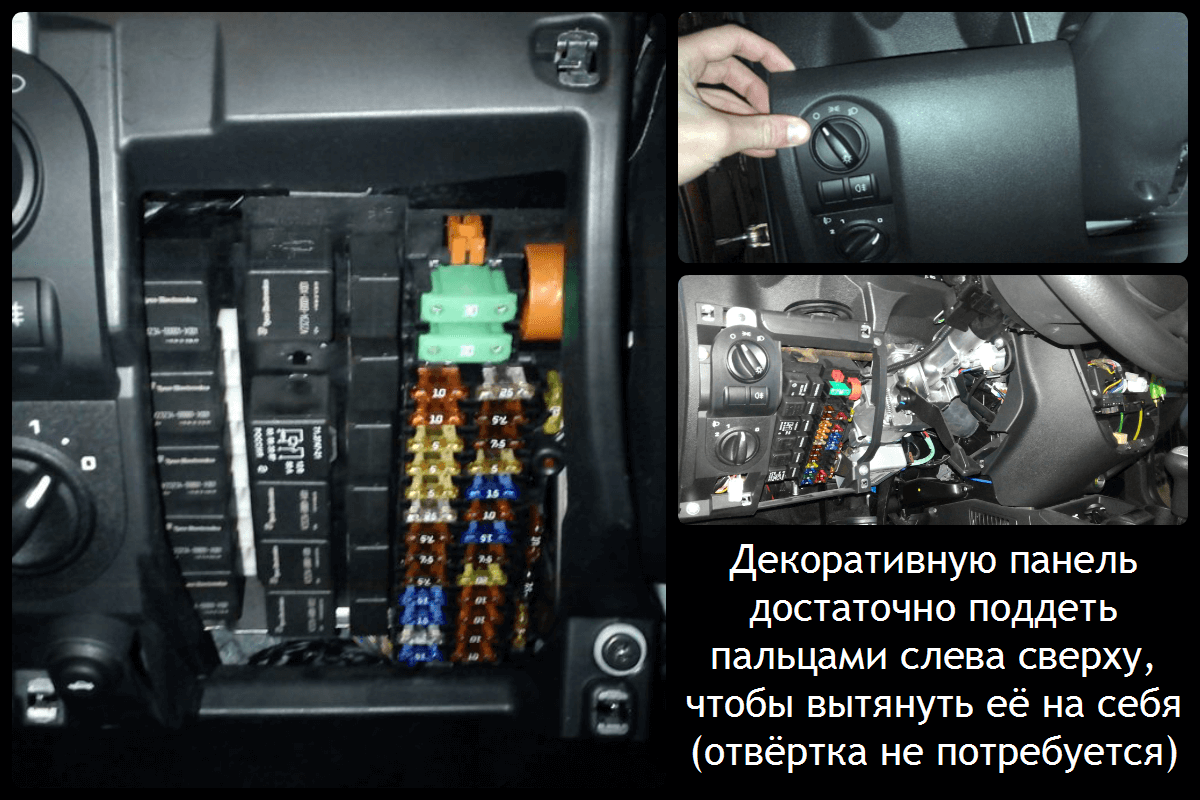

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

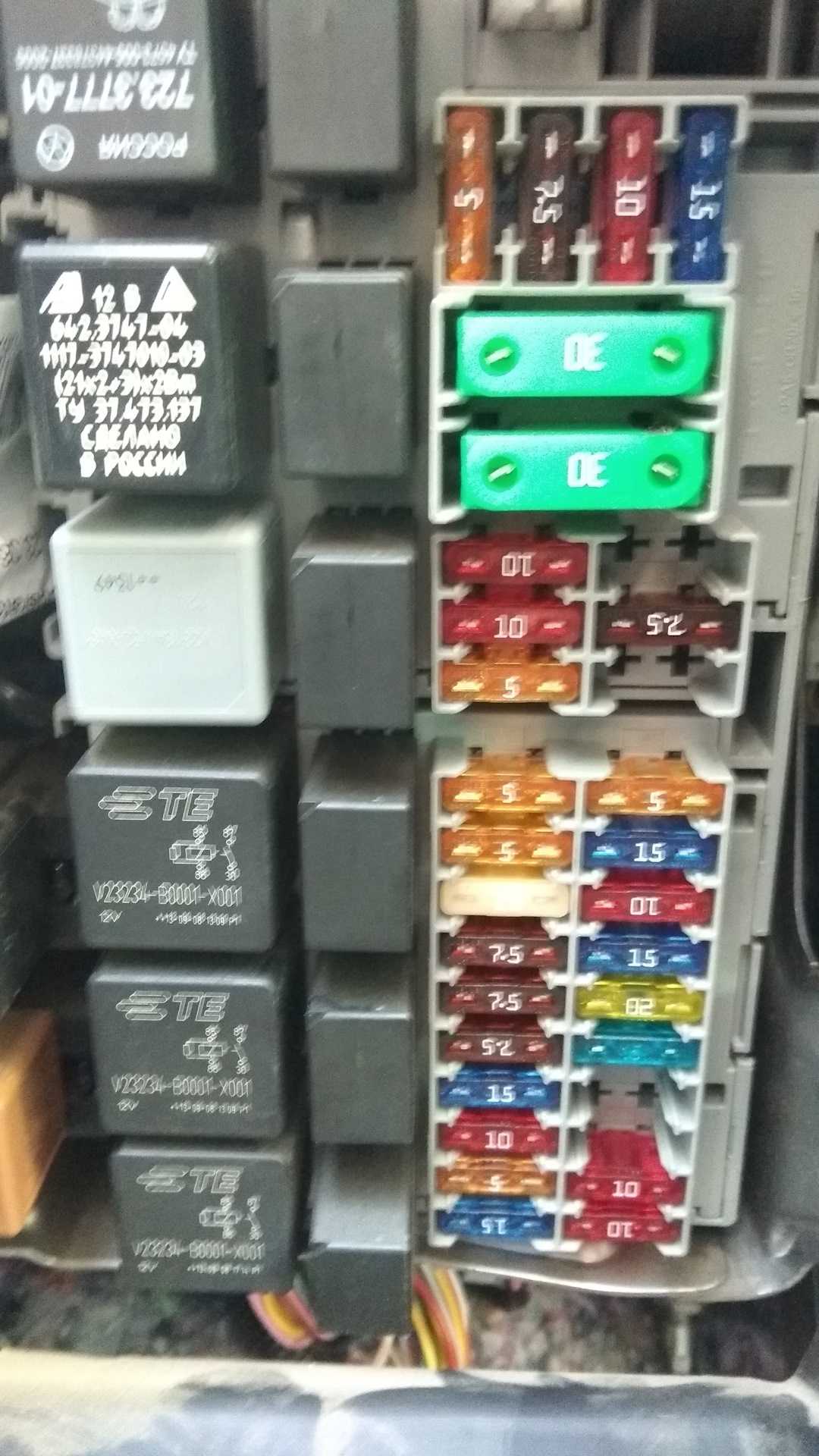

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

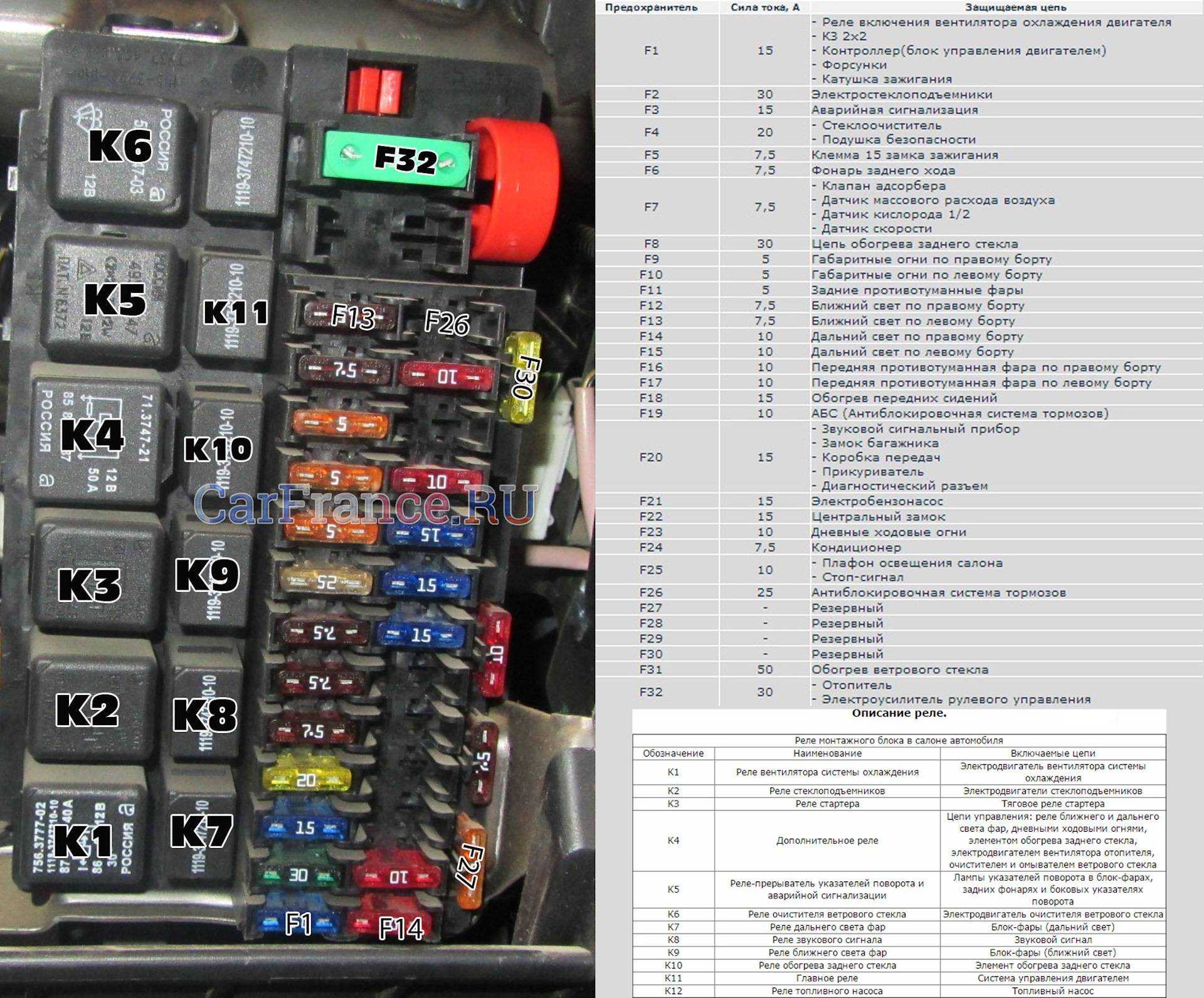

Расположение реле Лада Калина

Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.

Номер реле	Сила тока, ампер	Назначение в комплектации «Стандарт»	Назначение в комплектациях «Норма» и «Люкс»
К1	50	Разгрузочное реле
К2	30	Дополнительное реле стартера
К3	30/40	Реле стеклоочистителя	Реле электровентилятора охлаждения радиатора
К4	30	Реле электровентилятора охлаждения радиатора
К5	30	Реле указателей поворота	Реле муфты компрессора кондиционера
К6	30	Реле электростеклоподъемников	Реле обогрева заднего стекла
К7	20	Реле дальнего света фар
К8	20	Реле звукового сигнала
К9	20	Реле ближнего света фар
К10	20	Резервный	Реле света заднего хода (в комплектациях с АКПП)
К11	20	Главное реле ЭСУД
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений
К14	30/70	Реле аварийной сигнализации	Реле обогрева ветрового стекла
К15	30	Реле обогрева заднего стекла	—
К16	30	Реле аварийной сигнализации дополнительное	—

Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:

Номер реле	Сила тока, ампер	Назначение реле
K1	50	Разгрузочное реле выключателя зажигания
K2	30	Дополнительное реле стартера
K3	30	Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска
K4	30	Реле электровентилятора радиатора максимальной скорости (ОВИ)
K5	30	Реле поворотов и аварийной сигнализации (ОВИ)
K6	30	Реле обогрева заднего стекла
K7	20	Реле дальнего света фар
K8	20	Реле звукового сигнала
K9	20	Реле ближнего света фар
K10	20	Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
K11	20	Главное реле ЭСУД
K12	20	Реле топливного насоса
K13	20	Реле обогрева сидений (ОВИ)
K14	70	Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ))
K15	20	Реле включения аварийной сигнализации
K16	30	Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ)
K17	30	Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска
K18	30	Реле электровентилятора радиатора минимальной скорости (ОВИ)

Где находится реле стартера

Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.

Расположение реле бензонасоса

Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.

Расположение реле вентилятора

Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.

Расположение реле поворотов

За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.

Расположение реле дворников

Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.

Силовые предохранители

Наименование	Мощность, ампер	За что отвечает
FF1	50	Обогрев лобовых стекол
FF2	60	—
FF3	60	Генератор
FF4	40	Вентилятор охлаждения мотора
FF5	50	Электроусилитель руля
FF6	40	Мотор АБС

Местоположение реле стартера на Лада Калина

Реле стартера на Лада Калина находится под капотом автомобиля. Обычно оно расположено в двигательном отсеке, неподалеку от аккумулятора.

Для его нахождения следует:

Открыть капот автомобиля.
Осмотреть область непосредственно рядом с аккумулятором.
Обратить внимание на провода, идущие от аккумулятора к двигателю.
Найти коробку или блок, в котором находится реле стартера.

Чтобы быть уверенным в правильности нахождения реле стартера, можно воспользоваться схемой расположения электрооборудования автомобиля, которая предоставляется в руководстве по эксплуатации Лада Калина.

При необходимости заменить реле стартера на Лада Калина, следует:

1. Отключить провода, соединяющие реле стартера с аккумулятором и с двигателем.
2. Снять крепежные элементы, фиксирующие реле стартера в коробке или блоке.
3. Установить новое реле стартера в том же месте и подключить провода к аккумулятору и двигателю.

Важно помнить о том, что работы по замене реле стартера на Лада Калина требуют определенных навыков и знаний в области автомобильного электрооборудования. В случае сомнений или отсутствия навыков рекомендуется обратиться к квалифицированному автомеханику или автосервису

Свечи

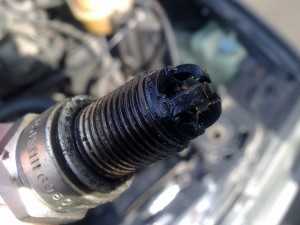

Если с электроникой дело в порядке есть еще масса вариантов, почему двигатель не заводится. Частая причина — банально залило свечи.

Чаще всего свечи заливает зимой. Компрессия на холоде не соответствует параметрам, поэтому двигатель не сразу запускается. Часто свечи заливает из-за слабого аккумулятора, который не дает нормальную искру, проводки или же самих свечей.

Самый простой способ просушить свечи это просто зажать газ до упора в пол, и несколько секунд (10-15) покрутить двигатель стартером. Если ничего серьезного, то, как правило, заведется (зимой помогает редко), если же нет, придется сушить свечи.

Для этого их надо вытащить, очистить от нагара, например зубной щеткой, главное, чтобы зазор остался прежним (0.8-1мм), а потом просушить. Можно воспользоваться феном или даже духовкой, если торопитесь.

Предусмотрительные водители для таких случаев держат в машине запасной комплект свечей. Чтобы поутру не ехать на работу в маршрутке и не возиться с сушкой, можно просто вкрутить запасные свечи, а уже вечером, после работы, спокойно просушить основные.

Чтобы снизить риск того, что свечи будут залиты, нужно постоянно следить за аккумулятором, чтобы был всегда заряжен и раз в два — три дня, во время движения, секунд на 10 нагружать двигатель до 4500-5000 оборотов, чтобы он самоочистился от нагара и всяких отложений в камере.

Оригиналы, аналоги, артикулы и цены

Первые модификации Лада Калина оснащались пусковым устройством с каталожным артикулом «21120-3708010-00» (КЗАТЭ). Он фиксировался к стенке блока тремя гайками.

После выпуска Лада Калина с тросовым управлением КПП способ фиксации ПУ изменился на винтовой.

• 21120-3708010-00;
• 21901-3708023-00;
• 21120-3708045-00 (КАТЭК, КЗАТЭ, ЗиТ);
• 21901-3708051-00 (VALEO) (8 клапанов);
• 21902-3708056-00 (VALEO) (16 клапанов).

Для автоматического типа КПП: Jatco – 21902-3708135-00.

Стоимость ПУ варьируется в зависимости от модификации. Базовая цена от 3100 рублей. На модели с новым типом фиксации от 3400 – 3500 рублей.

Зарубежные аналоги по качеству не лучше отечественных. Стоимость на 10 – 15% дороже. Производители: Blue Print, Bremi, Febi, Bilstein, Fenox, Glaser (см. фото).

Где установлен стартер в автомобиле Лада Калина

Многие автолюбители задаются вопросом: где находится стартер. Как и во многих других марках, ПУ установлен в моторном отсеке, зафиксирован с торца блока со стороны маховика.
