Признаки неисправности стартера
Проблемы с силовым электродвигателем проявляются в виде:
- несрабатывания при повороте стартера;
- посторонних шумов (треске);
- срабатывании без ввода в зацепление;
- невозможности запустить мотор.
Самой распространенной проблема — это несрабатывание стартера. Стоит отметить, что не всегда поломка кроется в самом узле. Нередко он не работает из-за проблем с цепями питания. Поэтому искать неисправность следует начинать с них – проверить заряд аккумулятора, крепление проводки и клемм, замок зажигания.
Следующее, что проверяется – втягивающее реле, поскольку от его работоспособности зависит срабатывание электромотора. Оценить состояние можно и без демонтажа стартера. Для этого можно отверткой замкнуть выводы на крышке реле. Если электродвигатель после замыкания срабатывает, искать причину следует в реле.
Основные виды поломок
В целом все неисправности стартера делятся на две категории. Первая из них – механическая. Сюда относятся:
- подгорание пятаков;
- износ подшипников;
- повреждение зубьев ведущей шестеренки;
- подклинивание якоря втягивающего реле;
- разрушение обгонной муфты;
- заклинивание бендикса на валу.
Эти неисправности устраняются обслуживанием и заменой подтвержденных элементов. К примеру, подгоревшие пятаки можно почистить, а подшипники – заменить.
Вторая категория поломок стартера – электрическая. Эти неисправности считаются серьезнее, поскольку некоторые из них трудно устраняются. К ним относятся:
- износ щеток и контактных пластин коллектора;
- обрыв обмоток статора и втягивающего реле;
- замыкание обмоток.

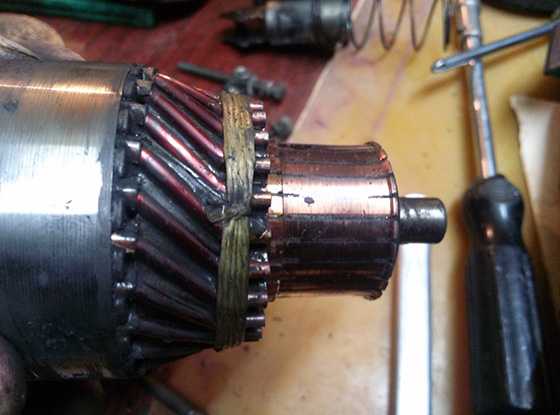

Если щетки заменить несложно, то ремонт коллектора затруднителен, поскольку нужно перепаивать все его пластины. Что касается обрыва и замыкания, то устранить такие поломки может только опытный автоэлектрик. При этом нередко отремонтированный двигатель снова ломается, поэтому иногда лучше заменить узел, чем ремонтировать. Реле же при электрических поломках не ремонтируется, а заменяется.
Что касается редукторных стартеров, то редуктор также может выйти из строя. Его «слабым местом» является зубчатый венец, которые производители часто делают из пластика (для снижения шумности и удешевления производства). Этот венец из-за нагрузок разрушается и редуктор перестает работать. Для восстановление работоспособности стартера заменяется венец. При этом некоторые автолюбители для исключения повторной поломки подбирают и устанавливают венец из металла.
Как стартер запускает двигатель
Единственное назначение стартера – запуск двигателя автомобиля, поэтому в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.
Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.
Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.
Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.
Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.
Втягивающие
Электромагнитные реле для снижения потребления тока обычно имеют две катушки. Катушка, потребляющая больший ток от более толстого провода, срабатывает только в момент включения стартера для безопасного втягивания сердечника. Другой из более тонких проводов потребляет меньше энергии. Он предназначен для удержания сердечника, пока ключ зажигания находится в положении запуска. Схема их включения следующая:
- выход каждой катушки соединен с управляющим выводом реле;
- другой вывод удерживающей катушки соединен с землей.
Поскольку другая клемма, удерживающая катушку, соединена с землей, через нее всегда протекает ток, когда ключ зажигания находится в положении запуска. Другой вывод катушки обратного хода подключается к плюсовому выводу пускателя, то есть в момент подачи тока на реле обратного хода он также подключается к земле через катушки статора и ротора. После срабатывания втягивающих устройств он подает питание на стартер. Причем на обоих выводах обратной катушки будет положительный потенциал, а значит, ток через обратную катушку прекратится. Кроме того, будет работать только удерживающая катушка. При использовании двух катушек достигается значительное усилие натяжения сердечника при небольшом удерживающем токе.
Схема стартера ВАЗ 2110 (5702.3708)
| 1 – вал привода; | 20 – контактные болты; |
| 2 – втулка передней крышки; | 21 – вывод «положительных» щеток; |
| 3 – ограничительное кольцо; | 22 – скоба; |
| 4 – шестерня с внутренним кольцом обгонной муфты; | 23 – щеткодержатель; |
| 5 – ролик обгонной муфты; | 24 – «положительная» щетка; |
| 6 – опора вала привода с вкладышем; | 25 – вал якоря; |
| 7 – ось планетарной шестерни; | 26 – стяжная шпилька; |
| 8 – прокладка; | 27 – задняя крышка с втулкой; |
| 9 – кронштейн рычага; | 28 – коллектор; |
| 10 – рычаг привода; | 29 – корпус; |
| 11 – передняя крышка; | 30 – постоянный магнит; |
| 12 – якорь реле; | 31 – сердечник якоря; |
| 13 – удерживающая обмотка; | 32 – опора вала якоря с вкладышем; |
| 14 – втягивающая обмотка; | 33 – планетарная шестерня; |
| 15 – тяговое реле; | 34 – центральная (ведущая) шестерня; |
| 16 – шток тягового реле; | 35 – водило; |
| 17 – сердечник тягового реле; | 36 – шестерня с внутренними зубьями; |
| 18 – контактная пластина; | 37 – кольцо отводки; |
| 19 – крышка тягового реле; | 38 – ступица с наружным кольцом обгонной муфты. |
Источники
- https://TechAutoPort.ru/elektrooborudovanie-i-elektronika/zapusk-dvigatelya/starter.html
- https://topmekhanik.ru/printsip-raboty-startera/
- https://pricep-vlg.ru/ustroystvo-avtomobilya/printsip-raboty-startera/
- https://ProAutoMarki.ru/starter/
- https://avtoyoutube.ru/ustrojstvo-startera-avtomobilya.php
- https://pricurivatel.ru/ustrojstvo-i-princip-raboty-startera
- https://fastmb.ru/auto_shem/42-starter-avtomobilya-shema-princip-raboty-i-vidy.html
- https://principraboty.ru/princip-raboty-startera/
Как подцепить кнопку на стартер через реле и подключить
Сегодня водители старых машин часто желают видеть на щитке приборов удобную кнопку, легко запускающую стартер. Хотят они такой модернизации не только в целях эстетических, но и чисто практических. Узнаем из статьи, как подцепить кнопку на стартер через реле.
Уязвимость контактов
В автомашинах, выпущенных более десяти лет назад, провода стартера всегда соединяются напрямую к контактам замка зажигания. Мотор запускается только после того, как водитель повернёт ключ зажигания в крайнее положение.
Такой вариант подключения стартера прост и эффективен. Но контакты – это всегда проблема. Тем более что при срабатывании стартерного устройства вырабатывается огромное количество напряжения, вызывающего искрение. Там где искра – контакты выгорают, на них скапливается окислы и т.д. В результате этого со временем возникают проблемы с запуском двигателя, автомобилисты ищут альтернативные способы включения стартера, в том числе и напрямую от АКБ.

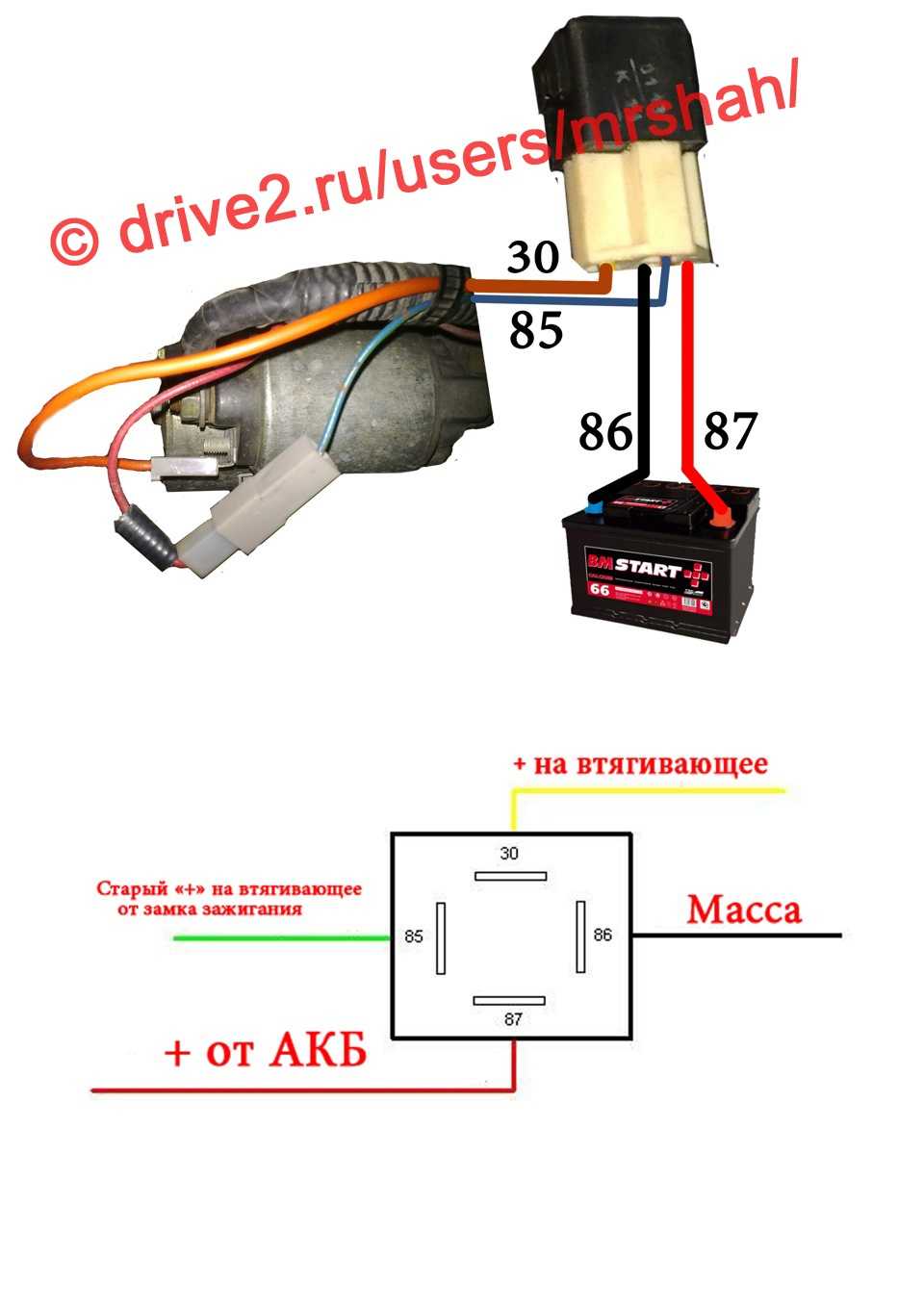

Как подключить стартер через реле
Как известно, в автомашинах последних годов выпуска, в которых нет кнопки, предусмотрено дополнительное реле, управляющее стартером. Таким способом обеспечивается разгрузка контактов замка, на которые теперь оказывается не такая большая нагрузка.
- Системы с отдельным реле более надёжны, так как живут дольше.
- Контакты замка зажигания тоже «проживают» значительно дольше.
- Дополнительное реле всегда можно обновить.

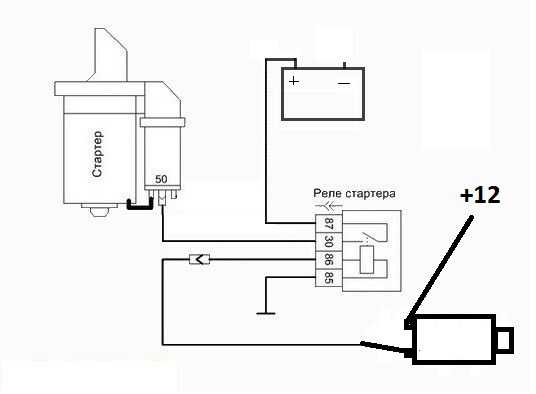

Как подключить кнопку на стартер
Однако, тема этой статьи – подключение стартера через кнопку, соединённую с этим же самым реле. Как же это осуществить?
Подключение кнопки в автомобиле, где нет добавочного реле
В первую очередь следует найти контакты, отвечающие за включение стартера. Затем интегрировать их с кнопкой.
Алгоритм проведения модернизации в общем выглядит так:
- Пластиковая обшивка под рулевым колесом разбирается;
- Находится разъём, подведённый к контактам замка зажигания (как правило, на этом разъёме есть фиксирующие лапки);
- Нажать на лапки, освободив разъём, и вытянуть его.
Как правило, на автомобилях старых годов выпуска после осмотра разъёма находят два кабеля с большим сечением. Тот, что красный отвечает за управление стартером.
Примечание. Проверить, действительно ли проводка отвечает за управление стартером, можно так. Повернуть ключ зажигания до упора, замкнуть оба провода со снятого разъёма. Если стартер включится, то это они и есть.
- Ставится кнопка в удобном для водителя месте;
- К ней подводятся найденные провода.

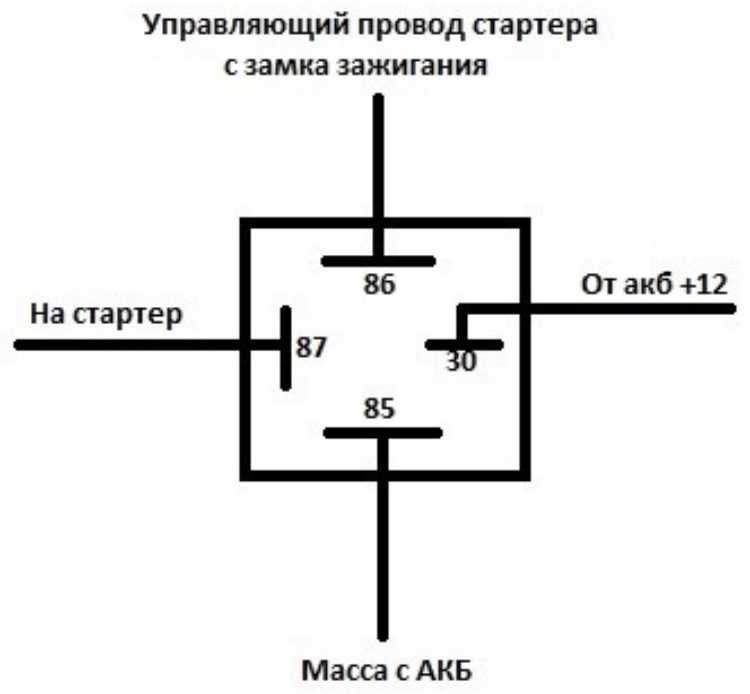

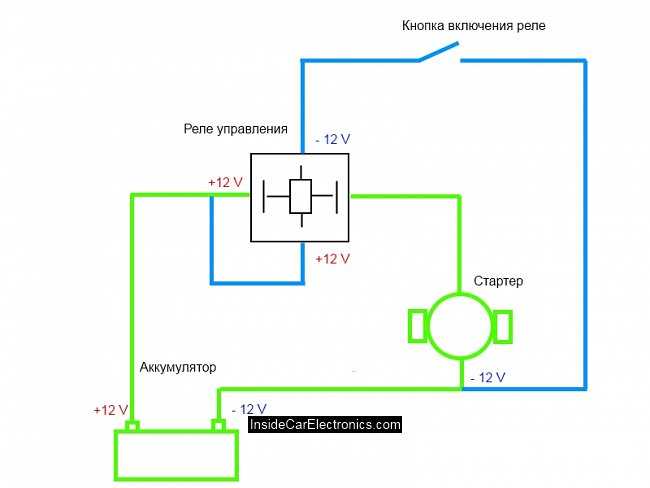

Подключение кнопки через реле
В данном случае найти провода, отвечающие за управление стартера, будет гораздо сложнее, ведь нужно вычислить те, которые связаны с добавочным реле.
Специалисты рекомендуют сначала прозвонить тестером все провода, идущие на корпус авто. Выявленные провода отмечаются как минусовые, так как они соединены с массой.

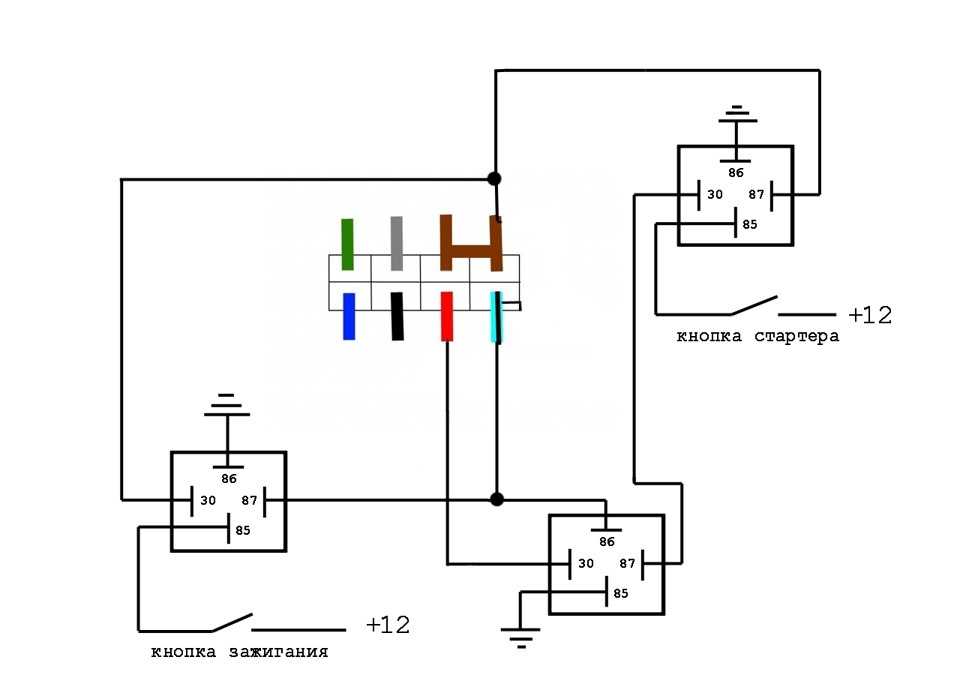

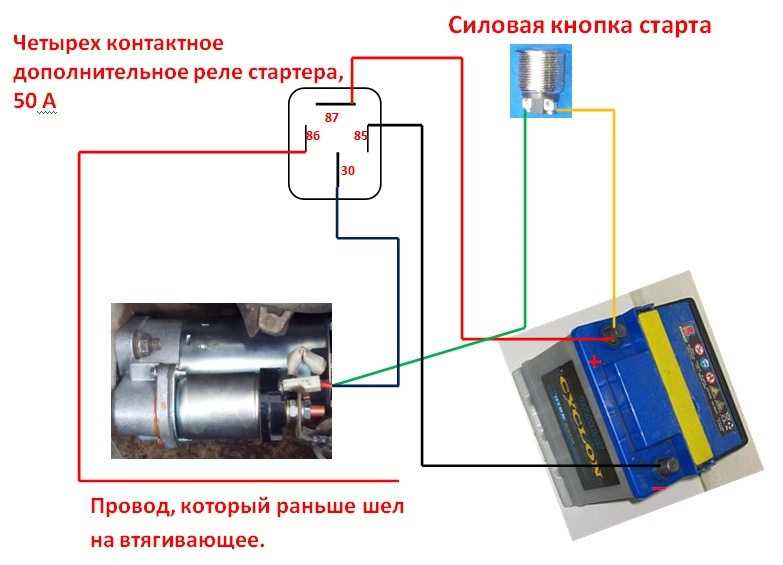

Как подключить кнопку стартера через реле
Затем нужно подключить тестер одним концом к каждому из плюсовых проводов, а другим – измерительный прибор подсоединить к массе. Сам прибор нужно поставить в рабочий цикл измерения тока. Задачи проверки: найти кабель, выдающий 12V при повернутом до упора ключе.
Рекомендации по кнопке
Желательно, чтобы кнопка не имела различных фиксаторов внутри. Другими словами, кнопка должна мгновенно включать стартер и отключать его, как только кнопка отпускается. Кнопка с фиксатором работает несколько иначе. На неё приходится нажимать дважды, чтобы отключить стартер, а это не столько неудобно, сколько вредно для стартера.
Одним словом, принцип действия кнопки сводится к следующему: водитель держит кнопку нажатой до тех пор, пока не заведётся мотор, затем отпускает её, стартер выключается. Получается удобный вариант, когда кнопкой оперируешь, как ключом.
Материал кнопки тоже нужно подбирать грамотно. Следует учитывать тот факт, что и сама кнопка может сгореть из-за прохождения через неё больших токов. К примеру, кнопка из антивандального хромированного материала выходит из строя уже через 6 месяцев эксплуатации, несмотря на то, что рассчитана она на высокие нагрузки.
Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ
- Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
- Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?
Стартер и его функции
Автомобильный стартер представляет собой маленький 4-х полосный электродвигатель, который обеспечивает первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска двигателя внутреннего сгорания. Как правило, для запуска бензинового двигателя среднего объёма цилиндров необходимо иметь стартер, который обладает в среднем 3 кВт энергии. Стартер является двигателем постоянного тока и питает энергию от аккумуляторной батареи. Забирая напряжения от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щёток, которые являются неотъемлемой частью любого автомобильного стартера.
Работа реле стартера РС 502 12В: принцип работы
Реле стартера РС 502 12В является устройством, которое используется для автоматического включения и выключения стартера двигателя автомобиля. Оно выполняет свою функцию путем управления электрическим током, который подается на стартер.
Принцип работы реле стартера РС 502 12В основан на использовании электромагнитного принципа. Устройство состоит из нескольких ключевых компонентов:
-
Обмотка – это катушка из провода, через которую пропускается ток. При подаче напряжения на обмотку образуется магнитное поле.
-
Контакты – это два металлических элемента, которые размещены рядом с обмоткой. Когда ток проходит через обмотку и создает магнитное поле, контакты притягиваются и замыкают цепь.
-
Пружины – это элементы, которые возвращают контакты в исходное положение после отключения тока от обмотки.
При работе реле стартера РС 502 12В происходит следующий процесс:
-
При включении зажигания автомобиля, электрический ток поступает на обмотку реле стартера. Образованное магнитное поле притягивает контакты и замыкает цепь проводов, по которой подается ток на стартер.
-
Стартер начинает вращаться и передает вращательное движение на коленчатый вал двигателя.
-
Когда двигатель автомобиля запускается, зажимается специальный выключатель, который прекращает подачу тока на обмотку реле стартера.
-
Размыкаются контакты реле стартера и цепь проводов, подававшая ток на стартер, разрывается.
-
Пружины возвращают контакты в исходное положение, и реле стартера готово к новому включению при следующем запуске двигателя.
Таким образом, работа реле стартера РС 502 12В основана на использовании электромагнитного принципа и позволяет автоматически включать и выключать стартер двигателя автомобиля, обеспечивая надежную и безопасную работу системы старта автомобиля.
Демонтаж стартера и диагностика неисправностей
Демонтаж стартера производят в следующей последовательности:
- Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
- Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
- Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.
После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.
Видео — как проверить стартер на аккумуляторе:
Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.
Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.
Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.
Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.
Если вилка стартера иногда залипает, ее необходимо менять.
Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.
Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.
Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.
С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.
Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.
На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.
После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.
После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.
Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.
Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:
- не производить непрерывный старт двигателя длительностью более 15 секунд;
- при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;Защитить автомобиль от грязи поможет жидкое стекло
Сканер для самостоятельной диагностики автомобиля
Меховая накидка на автомобильное кресло
Как подключить стартер?
Нормальный запуск двигателя машины невозможен без налаженной системы запуска, и если правильно подсоединить АКБ (аккумуляторную батарею), она без проблем даст сигнал к включению стартера. Из нашей статьи вы узнаете, как подключить стартер в автомобиле, а точнее, как подсоединить тяговое реле самостоятельно.
Основные неисправности
Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно.
Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться, ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки.

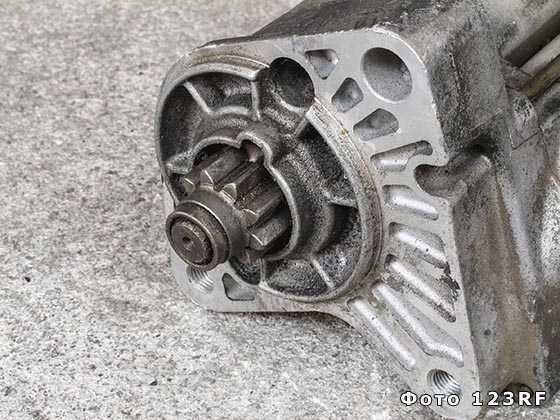

Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс.
Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле.
Печать
Что такое стартер в автомобиле?
Многие современные водители считают, что, поскольку мы живём в век узкой специализации, нет никакой необходимости изучать устройство и принципы работы узлов автомобиля.
При малейшей поломке достаточно позвонить в автосервис, и неисправность будет устранена профессиональными автотехниками. Но что делать, если, например, посреди пустынной загородной трассы у вас вышел из строя стартер? До ближайшего сервиса ещё нужно как-то добраться, да и ночевка в чистом поле – не лучший вариант. Возможно, хотя бы общие сведения о том, что такое стартер, помогли бы разобраться в причине поломки и способах её устранения.
Что такое стартер?
Хотя автомобили для вращения колёсных осей используют энергию сжигания паров бензина, чтобы привести двигатель в действие, необходим первый толчок, приводящий цилиндры в движение, для чего и используется стартер.
Фактически автомобильный стартер – это мощный электродвигатель, основное предназначение которого заключается в подаче начального импульса, запускающего работу бензинового двигателя машины. Стартер необходим лишь для первых секунд запуска мотора, поэтому его конструкция достаточно специфична.
Из чего состоит стартер?
Устройство стартера нельзя назвать сложным, скорее, оно типично для электродвигателя постоянного тока, Он состоит из:
— электрического движка в цилиндрическом корпусе, который вмещает возбуждающие обмотки и вращающийся сердечник;
— якоря из легированной стали в виде оси вращения, на которой запрессован сердечник;
— втягивающего реле, через которое осуществляется подача электроэнергии от замка зажигания и выталкивание обгонной муфты;
— собственно обгонной муфты, или бендикса, и приводной шестерни, служащих для передачи крутящего момента на венец маховика и последующего расцепления шестерни;
— контактных щёток и щёткодержателей, которые служат для подачи напряжения на якорь и коллектор.
Стартеры практически всех автомашин сделаны по одной и той же схеме. Различия незначительны и касаются в основном конструкции разъединяющего шестерни механизма.
Как работает стартер?
Как уже было сказано выше, стартер необходим для запуска автомобильного двигателя, поэтому его фактическая работа продолжается всего несколько секунд и состоит из трёх основных этапов. На первом этапе шестерня привода входит в контакт с венцом маховика на коленвале, далее осуществляется непосредственный пуск стартера, после чего контакт шестерни с маховиком разрывается. На практике это выглядит следующим образом.
1. Поворот стартового ключа зажигания замыкает контакты, и ток с аккумулятора поступает к замку, а затем и к тяговому реле.
2. Реле срабатывает, втягивая шестерню бендикса в сцепление с маховиком на коленвале.
3. Как только устанавливается прочный контакт шестерни с венцом, происходит замыкание электроцепи движка. Тот начинает вращаться и раскручивать коленвал.
4. Обороты бензинового двигателя нарастают, и вскоре их частота превышает частоту оборотов стартера, что приводит к разъединению шестерни с маховиком коленвала. Стартер, выполнив свою работу, отключается.
После выполнения этого цикла стартер не принимает участия в работе автомобильного механизма до следующего запуска двигателя.
Основные признаки неисправности стартера
В большинстве автомобилей стартер является достаточно дорогим узлом, поэтому доводить дело до его замены нежелательно. Некоторые мелкие поломки можно распознать на раннем этапе и устранить без крупных денежных затрат.
1. Если стартер включается не сразу после поворота ключа, а с задержкой в несколько секунд, значит, нужно проверить исправность втягивающего реле.
2. Затруднённое вращение коленвала, особенно в летнее время – сигнал для проверки состояния щёток и подшипников.
3. Затруднённое расцепление шестерни с венцом маховика – повод для проверки этого узла на степень износа.
Если же при повороте ключа не происходит запуск двигателя, либо двигатель запустился, но стартер не отключается от коленвала – необходима проверка электрической части стартера, выполняемая на специальном стенде в автосервисе.
