Схема и расположение предохранителей и реле в автомобиле шевроле лачетти

Аудиосистема для Шевроле Ланос – функции и характеристики

Ключевой особенностью данного автомобиля, которая упрощает монтаж любой магнитолы, является проведенная на заводе полная аудиоподготовка салона. Так что от владельца потребуется только покупка аудиосистемы и ее штатный монтаж. Самым простым вариантом, не предполагающим никаких подвохов, будет штатная магнитола Шевроле Ланос, которую можно приобрести у других автовладельцев по приемлемой стоимости и в нормальном состоянии. Подключение разъема займет минимум времени.

Для установки можно купить одну из доступных моделей аудиосистем, например, AKAI. Модельный ряд включает в себя подходящие для Chevrolet Lanos версии с CD и MP3. Такая модель имеет все необходимые функции для качественного звучания и дает подсоединить некоторые устройства, чтобы улучшить уровень автоматизации вашей машины. Понятно, что в такой комплектации модель не станет дополнительной панелью управления, между тем даст возможность слушать хорошую музыку в качественном звучании. Перейдем к вопросу, как подключить.

Как вскрыть лачетти! — бортжурнал Chevrolet Lacetti SW Nympho года на DRIVE2

Не было никакого желания что-либо делать с машиной или как-то освещать новости связянные с ней. Но сейчас вроде почти всё устаканилось и готов рассказать одну маленькую, но очень полезную историю для лачеттиводов. Короче закрылась у меня машина. Не спрашивайте, как это произошло, долго рассказывать, но проблема налицо. И её надо было как то решать. Решение нашлось за два дня. Кстати, скажу откровенно, российский лачетти-форум — редкостная шляпа, на просторах которой хрен чего найдешь.

Говорю не в укор. Как результат — российский форум кишит умниками которые запорят почти любой полёт мысли людей, пытающихся сделать этот мир лучше. Может я пошел по более долгому пути, но тем не менее, самый простой способ о котором я слышал- пошарить два часа шампуром в пространстве двери и задеть, наконец, тягу пипки ЦЗ — у меня провалился.

Берем деревяшку и вставляем её в щель между капотом и решеткой радиатора. Пластик решетки достаточно мягкий, чтобы конкретно его изогнуть и увеличить щель, через которую можно просунуть ключ к жалу замка капота.

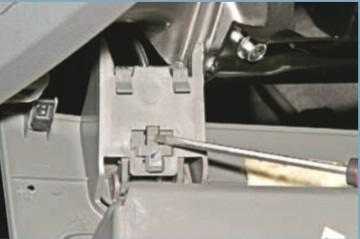

Держится она на двух болтах на Болтики выскакивают хрен знает куда, находим их и оставляет на дальнейшую сборку. Под капотом нам нужен блок предохранителей и реле, а именно- реле с маркировкой Power Window Relay, которое отвечает за то, чтобы стеклоподъемники работали только на зажигании.

Вынимаем его и два ближайших к краю контакта замыкаем, итог- стеклоподъемники работаю всегда, даже когда ключа нет в замке. Далее- берем линейку, аккуратно отгибаем ей резинку, защищаюшую салон от попадания воды в месте посередине верхней кромки водительского стекла резинка эта закрывает кромку стекла на 1.

Не думаю что стоит молчать о подобном, угонщики используют намного более отработанные схемы угона авто, а воры зачастую просто бьют стекла чтообы что-то вынуть из машины.

Либо вырывают ручки, чтобы получить доступ к тягам в двери. Надеюсь, кому то будет полезна данная информация 4 года Метки:

Как распознать проблему с реле дворников в Chevrolet Lacetti Sedan

Реле дворников в автомобиле Chevrolet Lacetti Sedan отвечает за правильное функционирование системы стеклоочистителя. Если у вас возникли проблемы с работой дворников, возможно, вам нужно заменить или отремонтировать реле.

Первый признак проблемы с реле дворников — неработающие дворники. Если дворники не работают вовсе или работают только на одной скорости, это может быть связано с неисправным реле.

Другой признак проблемы — неправильное поведение дворников. Если дворники работают неравномерно, не синхронно или не возвращаются на исходную позицию после работы, это может также указывать на проблемы с реле.

Если вам приходится включать дворники несколько раз или ждать, чтобы они заработали, проблема также может быть связана с реле. Неисправное реле может приводить к задержкам в работе дворников или даже полной неработоспособности.

Если у вас возникли подобные проблемы с дворниками в Chevrolet Lacetti Sedan, важно обратиться к специалистам для диагностики и ремонта. Они смогут проверить работу реле дворников и определить, нужно ли его заменить или отремонтировать

Замена или ремонт реле дворников в Chevrolet Lacetti Sedan может потребовать определенных навыков и инструментов. Поэтому настоятельно рекомендуется доверить эту работу профессионалам, чтобы избежать возможных повреждений и обеспечить правильное функционирование системы стеклоочистителя.

Советы для автомобилистов

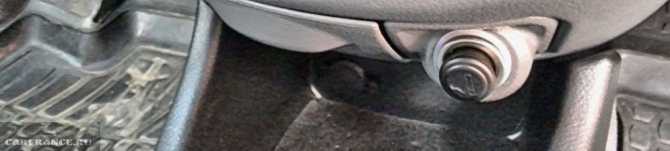

На некоторых комплектациях легковых автомобилей Шевроле Лачетти (Chevrolet Lacetti), кроме прикуривателя, расположенного на передней консоли справа от пепельницы, есть ещё одно аналогичное гнездо в нише консоли, которое можно использовать в качестве розетки для подсоединения дополнительных устройств, которым требуется питание от источников тока, имеющихся на автомобиле. Хорошо то, что эти гнёзда получают питание через разные предохранители F18 и F19, номинал которых равен пятнадцати амперам.

Чаще всего гнездо прикуривателя перестаёт работать из-за перегорания предохранителя F19 (15А), расположенного в монтажном блоке, находящемся в торце левой стороны передней панели. Чтобы до него добраться, нужно распахнуть левую переднюю дверь автомобиля и открыть крышку монтажного блока. Предохранитель синего цвета F19 стоит в правом ряду, третьим сверху, а перегорает он из-за короткого замыкания в гнезде прикуривателя.

Если после замены перегоревшего предохранителя F19 и проверочного включения прикуривателя в работу, которое нужно делать при включённом зажигании, этот предохранитель вновь перегорает, то гнездо прикуривателя придётся снять с передней консоли и найти причину короткого замыкания. Чаще это происходит из-за того, что одна из положительных пластин коснулась корпуса гнезда, которое подсоединяется на «массу» автомобиля. В этом случае, при помощи плоской отвертки необходимо немного отогнуть внутрь эту пластину и гнездо вновь будет готово к работе.

Возможна и более серьёзная неисправность, когда на обратной стороне гнезда плавится специально установленная шайба из легко плавящегося материала, предназначенная для защиты от возникновения возгорания, которое может возникнуть из-за перегрева плюсового контакта. Такое гнездо прикуривателя придётся выкинуть, а вместо него поставить новое гнездо.

Иногда, при включении прикуривателя, он не может зафиксироваться в гнезде и обратно возвращается в выключенное положение. Происходит это по причине того, что сильно разогнулись два усика закреплённых на центральном положительном контакте, предназначенных для фиксации прикуривателя во включенном положении. Для восстановления работоспособности гнезда прикуривателя их нужно вернуть в исходное положение при помощи плоской отвёртки. Только делать это нужно с вытащенным из монтажного блока предохранителем F19, чтобы не произошло короткое замыкание.

На Шевроле Лачетти есть два гнезда, которые можно использовать как для прикуривания, так и в качестве питания для подключения различных внешних устройств.

Дефектная коммутация проводов

Одна из причин, по которой стеклоочиститель на Лачетти может перестать работать, состоит в дефектной коммутации проводов.

Провода стеклоочистителя могут быть повреждены или неправильно подключены, что приводит к проблеме с его работой. Возможные причины дефектной коммутации проводов:

1. Повреждение проводов. Провода стеклоочистителя могут быть повреждены при аварийной ситуации, например, при столкновении автомобиля. Если провода оборваны или имеют трещины, коммутация может быть прервана.
2. Неправильное подключение. Если провода стеклоочистителя были неправильно подключены при установке или после ремонта автомобиля, это может привести к некорректной работе стеклоочистителя.
3. Ослабление контактов. При эксплуатации автомобиля с течением времени контакты проводов могут ослабиться или окислиться. Это может привести к неполной коммутации и, как следствие, к неисправности стеклоочистителя.

Если у вас возникла проблема с работой стеклоочистителя на Лачетти, можно проверить коммутацию проводов с помощью следующих шагов:

1. Проверьте провода. Осмотрите провода стеклоочистителя на наличие повреждений или трещин. Если обнаружены повреждения, необходимо заменить провода.
2. Проверьте подключение. Убедитесь, что провода правильно подключены к соответствующим контактам. Если необходимо, отсоедините провода и подсоедините их снова, убедившись, что они правильно вставлены.
3. Очистите контакты. Если контакты проводов окислились или загрязнены, используйте специальное чистящее средство или спиртовую салфетку, чтобы очистить контакты. Убедитесь, что контакты полностью сухие, перед тем как подключать провода снова.

Если после проведения этих проверок проблема с работой стеклоочистителя сохраняется, рекомендуется обратиться к специалисту или дилеру Лачетти для дальнейшей диагностики и ремонта.

Засорение форсунок

Причины засорения

Засорение форсунок может произойти по нескольким причинам:

1. Попадание грязи и пыли извне. Во время движения на дороге налет с дорожной пыли может попасть на форсунки и засорить их.
2. Использование некачественной воды. Если вы заправляете бачок стеклоочистителя некачественной или загрязненной водой, это может вызвать засорение форсунок.
3. Образование накипи. Если вода в бачке стеклоочистителя содержит много минералов или жесткую воду, в форсунках может образоваться накипь.

Решение проблемы

Если форсунки засорились, и стеклоочиститель перестал работать, рекомендуется провести следующие действия:

1. Очистить форсунки механическим способом. Для этого можно использовать иглу или тонкую проволоку. Вставьте ее в отверстие форсунки и аккуратно прочистите ее от загрязнений.
2. Промыть форсунки водой под давлением. Можно использовать специальное оборудование или привычный шланг с насадкой. Направьте струю воды в форсунки, чтобы удалить загрязнения.
3. Заправить бачок стеклоочистителя чистой водой. Избегайте использования некачественной или загрязненной воды, чтобы предотвратить засорение форсунок в будущем.

Если после проведения этих действий стеклоочиститель на Лачетти все равно не работает, возможно, проблема не только в засорении форсунок, и вам рекомендуется обратиться к специалистам для диагностики и ремонта.

Какое реле дворников выбрать для Chevrolet Lacetti Sedan

При выборе реле дворников для Chevrolet Lacetti Sedan необходимо учитывать несколько ключевых факторов:

1. Совместимость с автомобилем:

Приобретаемое реле должно быть совместимо с моделью и годом выпуска Chevrolet Lacetti Sedan. Рекомендуется обратиться к руководству по эксплуатации автомобиля или к профессионалам, чтобы убедиться в выборе совместимой модели.

2. Качество и надежность:

Выбирайте реле дворников из надежных и качественных материалов, чтобы гарантировать его стабильную и долговечную работу. Рекомендуется обращаться к проверенным производителям или брендам, чтобы избежать покупки низкокачественного продукта.

3. Уровень шума:

Обратите внимание на уровень шума, который производит реле дворников. Высокий уровень шума может быть неприятным и раздражающим, особенно во время работы дворников на высоких скоростях

Выбирайте реле, которое обеспечивает минимальный уровень шума и комфорт во время работы системы стеклоочистителей.

Важно помнить, что замена реле дворников на Chevrolet Lacetti Sedan может потребовать определенных навыков и знаний. Если вы неуверены в своих способностях или опыте, рекомендуется обратиться к профессионалам для установки и замены реле дворников в вашем автомобиле

Не забудьте заранее приобрести подходящее реле дворников для Chevrolet Lacetti Sedan и следовать инструкции по установке, предоставленной производителем или специалистом.

Реле стеклоочистителя Лачетти седан:

Реле стеклоочистителя Лачетти седан – это электронное устройство, которое отвечает за управление работой стеклоочистителя автомобиля Chevrolet Lacetti седан.

Реле стеклоочистителя Лачетти седан отвечает за включение и выключение стеклоочистителя, а также регулировку его скорости. Оно получает сигналы от стекломоек и выключателя стеклоочистителя и основываясь на них, определяет, в каком режиме должен работать стеклоочиститель.

Реле стеклоочистителя применяется во многих автомобилях Chevrolet Lacetti седан и является важной частью системы ветрового стеклоочистителя. Оно обеспечивает надежную и безопасную работу стеклоочистителя, обеспечивая хорошую видимость во время дождя, снегопада и других погодных условий, когда необходима очистка ветрового стекла от воды или других загрязнений

Реле стеклоочистителя Лачетти седан имеет несколько режимов работы, которые можно выбрать с помощью выключателя стеклоочистителя. Наиболее часто используемые режимы – это режимы «выкл», «одиночная стеклоочистка» и «интервальная стеклоочистка».

В режиме «выкл» стеклоочиститель отключен и не работает, а в режиме «одиночная стеклоочистка» он работает на постоянной скорости и очищает стекло одиночными движениями. В режиме «интервальная стеклоочистка» стеклоочиститель работает с заданным интервалом времени между движениями, что позволяет более эффективно очищать стекло.

Реле стеклоочистителя Лачетти седан обычно расположено в блоке предохранителей и реле, который находится в багажнике автомобиля. Оно подключается к электрической системе автомобиля и имеет несколько разъемов для подключения проводов от элементов стеклоочистителя.

При возникновении проблем с работой стеклоочистителя Лачетти седан, одна из первых вещей, которую нужно проверить – это состояние и работоспособность реле стеклоочистителя. Если реле не работает правильно, стеклоочиститель может не включаться, работать неправильно или не работать вообще. В этом случае реле стеклоочистителя нужно заменить на новое, чтобы восстановить нормальную работу стеклоочистителя.

Выводы:

1. Реле стеклоочистителя Лачетти седан отвечает за управление работой стеклоочистителя автомобиля и регулировку его скорости.
2. Оно обеспечивает надежную и безопасную работу стеклоочистителя, обеспечивая хорошую видимость на дороге.
3. Реле имеет несколько режимов работы, которые можно выбрать с помощью выключателя стеклоочистителя.
4. Оно обычно расположено в блоке предохранителей и реле в багажнике автомобиля.
5. При проблемах с работой стеклоочистителя, нужно проверить состояние и работоспособность реле.

Таким образом, реле стеклоочистителя Лачетти седан играет важную роль в обеспечении надежной работы стеклоочистителя и безопасности водителя и пассажиров автомобиля. При возникновении проблем с работой стеклоочистителя, нужно проверить состояние и работоспособность реле, и в случае необходимости заменить его на новое.

Почему Шевроле Лачетти не работает прерывистый режим дворников?

Если ваш Шевроле Лачетти не включает прерывистый режим дворников, причиной может быть несколько факторов:

1.	Повреждение реле дворников. Реле – это устройство, отвечающее за включение и выключение дворников. Если реле неисправно или вышло из строя, прерывистый режим дворников может перестать работать. Для исправления этой проблемы, необходимо заменить поврежденное реле.
2.	Неисправность дворников. Если дворники не надлежащим образом функционируют, это может помешать работе прерывистого режима. В этом случае, решением проблемы может быть замена или ремонт дворников.
3.	Проблема с проводкой. Если провода, подключающие дворники к электрической системе автомобиля, повреждены или имеют неправильное соединение, это может привести к отказу прерывистого режима дворников. Для устранения этой проблемы, следует проверить проводку и при необходимости провести замену или ремонт.
4.	Неисправность коммутатора дворников. Коммутатор – это переключатель, позволяющий выбирать режим работы дворников. Если коммутатор неисправен, прерывистый режим дворников может быть недоступен. Чтобы исправить эту проблему, рекомендуется заменить коммутатор.

В случае, если ваш Шевроле Лачетти не работает прерывистый режим дворников, рекомендуется обратиться к специалисту или сервисному центру для проведения диагностики и ремонта. Только опытные профессионалы смогут точно определить причину неисправности и предложить соответствующее решение.

3) УНИВЕРСАЛ

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С351 (контакт 33, серый)	Кузов — передняя левая дверь	Под передней стойкой со стороны водителя
С361 (контакт 33, серый)	Кузов — передняя правая дверь	Под передней стойкой со стороны переднего пассажира
С371 (контакт 12, белый)	Кузов — задняя левая дверь	Под левой средней стойкой
С381 (контакт 12, белый)	Кузов — задняя правая дверь	Под правой средней стойкой
С404 (контакт 8, белый)	Удл. задней двери — кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8, белый)	Удл. задней двери — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
S302 (коричн.)	Кузов	Левая часть пространства для ног водителя
G204	Кузов	Левая нижняя часть пространства для ног водителя
G301	Кузов	Под панелью пола кузова при поперечине со стороны переднего пассажира

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ДВЕРЬ ВОДИТЕЛЯ

Ж/П ЗАДНЯЯ ДВЕРЬ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

г. КОНТАКТНАЯ КОЛОДКАS302

Замена реле дворников

Если у вас возникли проблемы с работой дворников на Chevrolet Lacetti Sedan, возможно дело в неисправном реле. Замена реле дворников может быть достаточно простой процедурой, которую вы сможете выполнить самостоятельно.

Для начала, убедитесь, что вы приобрели новое реле, совместимое с вашей моделью автомобиля. Проверьте руководство пользователя или обратитесь к специалисту, чтобы узнать точную марку и модель реле, которое вам нужно.

Найдите расположение реле дворников в автомобиле. Оно обычно находится в блоке предохранителей, расположенном под рулевой колонкой или в моторном отсеке. Если вам сложно найти реле, обратитесь к руководству пользователя для конкретной информации о расположении.

Перед тем, как начать замену, убедитесь, что зажигание автомобиля выключено и ключ удален. Это поможет избежать возможного короткого замыкания и других проблем при замене реле.

Приступив к замене, снимите крышку блока предохранителей или откройте капот и найдите место, где расположено реле. Обычно реле дворниковцвета черного или серого цвета и имеет разъем с проводами.

Отсоедините разъем от реле, аккуратно отжав фиксаторы на разъеме. Убедитесь, что вы помечаете или запоминаете, какие провода подключены к каким контактам реле, чтобы правильно подключить новое реле впоследствии.

Снимите старое реле с его места, аккуратно потянув его вверх и в сторону, чтобы освободить его от крепления. Установите новое реле на его место, удостоверившись, что оно надежно закреплено.

Подключите разъем к новому реле, установив его на соответствующие контакты. Тщательно убедитесь, что разъем стабильно фиксируется в новом реле.

После установки нового реле, убедитесь, что оно работает корректно. Включите зажигание и проверьте работу дворников. Если они начинают работать исправно, значит замена реле прошла успешно.

В случае, если проблема с работой дворников не исчезает после замены реле, возможно, проблема кроется в других компонентах системы дворников. В таком случае рекомендуется обратиться к специалисту для диагностики и ремонта.

Установка и подключение автосигнализации на автомобили Chevrolet Lacetti

Установка и подключение автосигнализации на Chevrolet Lacetti

Полярность	Расположение
+12 v	кр	положительная	Белый р-м за левой бочинкой
Зажигание	роз
Общий провод концевиков	бел	отрицательная	Белый р-м за левой бочинкой
Откр. багаж.	кор	положительная	Жгут в левом пороге
Триггер багажника*	син	отрицательная	Белый р-м за левой бочинкой
Поворотники	син	положительная	Белый р-м за левой бочинкой
гол
Ц.З. запирание	салат\бел	отрицательная	Жгут левого порога
Ц.З. отпирание	жел
Бензонасос	сер	положительная
Датчик генератора	корич	положительная	Белый р-м за левой бочинкой
*В варианте хетчбека и универсала концевик багажника привязан к дверям (белый провод)

ВНИМАНИЕ! Цвета и расположение проводов могут отличаться от указанных выше. Данные сведения носят рекомендательный характер и требуют обязательной проверки !

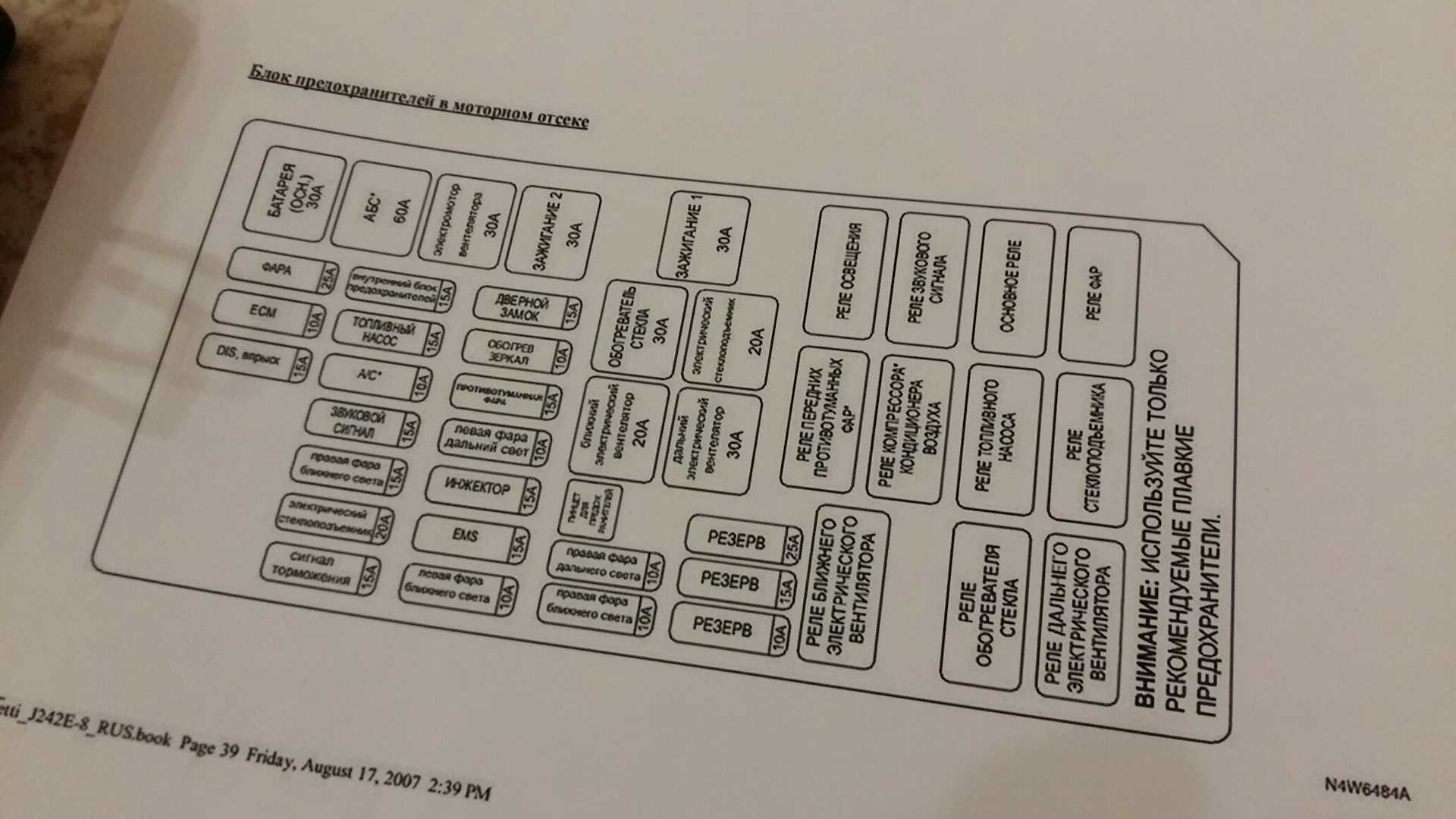

Схема блока предохранителей в салоне Шевроле Лачетти

Описание

№	А	Функция / компонент
F1	10	Модуль обнаружения и диагностики
F2	10	TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля
F3	15	Аварийный выключатель
F4	10	Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером
F5	—	—
F6	10	Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар
F7	ветры	Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры
F8	15	Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком
F9	25	Электродвигатель стеклоочистителя, выключатель стеклоочистителя
F10	—	—
F11	10	Разъем маслопровода электронного блока управления тормозами
F12	10	Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя
F13	10	TCM
F14	15	Аварийный выключатель
F15	15	Блок управления противоугонной системой
F16	10	Диагностический блок
F17	10	Звуковая система, часы
F18	15	Дополнительная розетка
F19	15	Предохранитель прикуривателя Chevrolet Lacetti
F20	10	Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке
F21	15	Реле заднего противотуманного света
F22	15	Часы, автоматическая система контроля температуры, выключатель кондиционера
F23	15	Аудио система
F24	10	Иммобилайзер

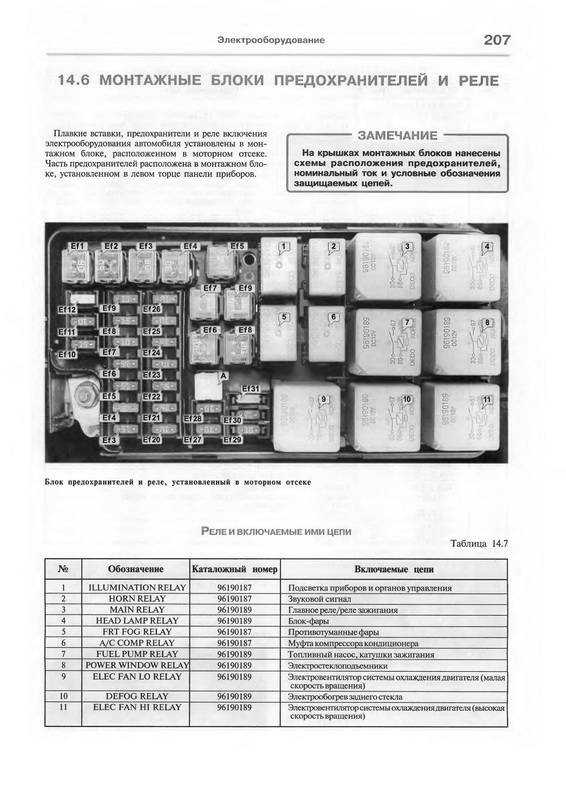

Реле

Число на схеме	Имя	За что отвечает
1	РЕЛЕ ОСВЕЩЕНИЯ	Реле освещения приборов
2	РОГОВОЕ РЕЛЕ	Реле звукового сигнала
3	ГЛАВНОЕ РЕЛЕ	Главное реле или реле зажигания
4	РЕЛЕ ФАРЫ	Блок фары
5	ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ	Реле противотуманных фар (ПТФ)
6	РЕЛЕ КОНДИЦИОНЕРА КОМП	Реле муфты компрессора кондиционера
7	РЕЛЕ ТОПЛИВНОГО НАСОСА	Реле топливного насоса (топливного насоса) и катушки зажигания
восемь	РЕЛЕ ВЫИГРЫША МОЩНОСТИ	Реле стеклоподъемников
девять	ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (низкая скорость)
10	РЕЛЕ АНТИФРИЗА	Реле обогрева заднего стекла
одиннадцать	ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА	Реле вентилятора системы охлаждения двигателя (высокая скорость)

Плавкие предохранители и вставки

Число на схеме	Имя	Защищенная цепь	Сила тока, ток в А
А	Пинцет	—	—
Ef1	ОСНОВНАЯ ВАТА	Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП	тридцать
Ef2	Брюшные мышцы	Блок управления ABS, блок направления ABS	60
Ef3	ВЕНТИЛЯТОР	Вентилятор кондиционера	тридцать
Ef4	IGN-2	Электрические стеклоподъемники, электрические зеркала, стартер	тридцать
Ef5	IGN-1	Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя	тридцать
Ef6	ЭЛЕК ЛО ВЕНТИЛЯТОР	Вентилятор охлаждения двигателя (низкая скорость)	ветры
Ef7	DEFOG	Обогрев заднего стекла	тридцать
Ef8	ЭЛЕК ФАН ПРИВЕТ	Вентилятор охлаждения двигателя (высокая скорость)	тридцать
Ef9	ЭЛЕКТРИЧЕСКОЕ ОКНО	Электрические стеклоподъемники (кроме двери водителя)	ветры
Ef10	DIS	Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания	15
Ef11	ECM	Цепь питания главного реле	10
Ef12	ПРОЕКТОР	Фары, освещение приборов и органов управления	25
Ef13	ОСТАНАВЛИВАТЬСЯ	Тормозной сигнал	15
Ef14	DR’S P / WDO	Электростеклоподъемники (водительская дверь)	ветры
Ef15	H / L HI	Фары дальнего света	15
Ef16	РОГ	Звуковой сигнал	15
Ef17	ДО Н.Э	Компрессор кондиционера	10
Ef18	БЕНЗОНАСОС	Цепь питания топливного насоса	15
Ef19	ПРОЙТИ F / BOX	Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника	15
Ef20	H / L LO LH	Ближний свет (левая фара)	10
Ef21	EMS	Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя	15
Ef22	ИНЖЕКТОР	Форсунки, рециркуляция выхлопных газов	15
Ef23	LH	Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона)	10
Ef24	ТУМАН	Противотуманные огни	15
Ef25	МИР ТЕПЛО	Электроуправление и электрообогрев зеркал заднего вида	10
Ef26	ЗАМОК	Система центрального замка	15
Ef27	H / L LO RH	Ближний свет (правая фара)	10
Ef28	RH	Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона)	10
Eph29	ЗАМЕНА	Замена	10
Ef30	ЗАМЕНА	Замена	15
Ef31	ЗАМЕНА	Замена	25

Схема стеклоочистителя лачетти универсал

Иллюстрированное руководство по установке реле

регулировки паузы стеклоочистителя на вагон.

Подопытный: Chevrolet Lacetti station wagon SX 1,6 MT

Компиляция: DUK

Сама реализация вполне доступна любому, а вот разбираться пришлось долго, чтоб аккуратно и бед не натворить. 1. Схемы. Вставка реле — взята за основу аналогичная переделка «Нивы». Электрическая схема соотв. части Лачетти — скачано в сети когда-то, откуда — не помню. 2. Место установки. Два варианта: спереди, в районе руля или сзади, в левом крыле (там проводка проложена). Остановился на 2-ом варианте, т.к. один из проводов (на рисунке — ЖГ, у нас- красный) рвать проще сзади. 3. Пришлось тянуть провод от морды (на рисунке — РЧ, у нас — зеленый. Это провод непрерывного включения дворника при работе омывателя. На соотв. рисунке видно, куда подключиться, 2-ой контакт справа и 2-ой же сверху в разъеме, расположенном под пластиком у левой ноги водителя. Чтобы не сомневаться, проверить можно появлением +12 В при включении омывателя (заднего стекла, естественно). 4. Реле. Взято с регулируемой паузой от ВАЗ-2110. Можно взять штатное от той же машины, но тогда не будет регулировки.

Рис. 1 Что встраиваем

Разъем, в котором все делается. Снимается пластик с угла заднего крыла, частично отрываем (ничего не ломается!) пластик, где левая «ниша», саму «нишу» тоже лучше снять. На рисунке вроде видно, до чего нужно добраться.

Рис. 2 и 3 Вот интересующий нас разъем. Находится в задней левой стойке под обшивкой. Рядом болт «массы».

Что делаем. Все по схеме, только у нас из разъема нужно вытащить белый и красный (или красный с синим) провода. Те, что в сторону морды (а НЕ вверх, в дверь!) уходят.

Рис. 4 Вытаскиваем контакты (красный и белый провода) из нижней части разъема.

Подключение. 1) По порогу протянутый провод от морды — на ногу 86; 2) Вытащенный красный из разъема — на ногу 15; 3) Вытащенный белый из разъема — на ногу J; 4) С ноги S — на ответную часть разъема (от разъема белый); 5) С ноги 31b — на ответную часть разъема (от разъема коричневый); 6) С ноги 31 (на схеме 30, но это тоже самое) — земля. Она очень удачно рядом на стойке есть. 7) Соединяем разъем, там еще что-то есть, пусть останется как было.

Рис. 5 Что куда идет. Цветных проводов не было, наглядности — никакой.

Рис. 6 Подключение омывателя — второй сверху, второй справа контакт. Провод тянем по порогу в багажник

Рис. 7 Вариант размещения — изнутри на пластике левого заднего крыла

Рис. 8 Схема работы — интересует только распайка реле и провода к очистителю и омывателю

А теперь небольшое примечание по работе этого реле и настройке задержки.

DUK: предложу свою схему подключения этого реле, основанную на вышесказанном. А так же свои ТЕОРЕТИЧЕСКИЕ мысли по поводу места установки.

Думаю, что все можно разместить впереди под левой нижней накладкой, которая скрывает разъем С202. В этом разъеме присутствуют все необходимые провода:

контакт 64 — включение мотора омывателя;

контакт 70 — включение мотора заднего стеклоочистителя;

контакт 47 — постоянное питание на мотор заднего стеклоочистителя;

1 — врезаемся в провод, идущий на контакт 64 и подключаемся к контакту 86 РЦС.

2 — вынимаем из С202 провод с контакта 70 и подключаем его на контакт S РЦС.

3 — бросаем новый провод между контактом J РЦС и контактом 70 разъема С202.

4 — вынимаем из С202 провод с контакта 47 и подключаем его к контакту 31 b РЦС.

5 — бросаем новый провод между контактом 15 РЦС и контактом 47 разъема С202.

6 — ищем ближайший «массовый» болт и подключаемся к нему с контакта 31 РЦС.

• Схема платы заднего фонаря ваз 2105



• Мы едем в сервис bmw мем



• Сильная вибрация на шевроле круз



• Почему не останавливаются дворники на ваз 2112



• То 0 мазда сх5 когда проходить

Реле в салоне Chevrolet Lacetti

Чтобы добраться до реле в салоне нужно открыть ящик для монет, тем самым добравшись до шурупов, которые нужно открутить.

Затем преодолевая усилие фиксаторов оттягиваем нижнюю панель

Затем нужно нажать на фиксатор крепления тросика открытия капота

Реле установлены на кронштейне, закрепленном на каркасе панели приборов

Схема реле под панелью приборов Chevrolet Lacetti

№	Назначение реле
1	блок управления системой защиты аккумуляторной батареи;
2	реле указателей поворотов и аварийной сигнализации
3	реле включения противотуманного света в задних фонарях;
4	реле блокировки стартера (для автомобилей с автоматической коробкой передач)

В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.

Почему не работает задний дворник на Шевроле Лачетти: причины и ремонт

На кузовах универсал и хэтчбек Шевроле Лачетти для удобства заднего обзора установлен дворник заднего стекла. Но, некоторые автомобилисты сталкиваются с такой проблемой, как выход данного элемента со строя. Но, не стоит сразу спешить записываться в автосервис, поскольку данную неисправность можно устранить самостоятельно.

Важность заднего дворника

Задний дворник установленный на автомобиле.

Поскольку, задний дворник служит очистителем стекла, которое на всех транспортных средствах с кузовом универсал и хэтчбек засоряется больше, чем на седанах

Сложилось так из-за непосредственной близостью с дорожным покрытием, то важность этого устройства является бесспорной

Почему не работает задний дворник на Шевроле Лачетти

При выходе со строя заднего дворника на Шевроле Лачетти сразу же ограничивается обзор заднего стекла, а соответственно зеркало в салоне становится абсолютно бесполезным. Эта неприятность создает много неудобств. Но, какие же причины возникновения данной проблемы:

1. Кнопка.
2. Проводка.
3. Моторчик стеклоочистителя.
4. Механическая часть стеклоочистителя.
5. Предохранитель.
6. ЭБУ.

Методы устранения

Прежде чем приступить к описанию устранения неисправностей самостоятельно, стоит отметить, что необходимо понимать некоторые конструктивные элементы транспортного средства.

Кнопка включения

Кнопка включения заднего дворника расположена на правой ручке руля, рядом с переключателями света. Поэтому, выход кнопки включения дворника может обернуться для автомобилиста, заменой всего механизма.

Ручка управления, где расположена кнопка включения заднего дворника.

Проверить работоспособность элемента, можно демонтировав весь узел и при помощи тестера прозвонить проводка, которые отвечают за включение и выключения заднего дворника. Заодно, рекомендуется проверить весь механизм.

Проводка

Проводка моторчика стеклоочистителя.

Еще одной причиной, почему может не работать задний дворник на Лачетти становится залом или перелом проводки в части задней двери. Эта неисправность особенно часто распространенная в зимнее время и касается не только проводки заднего дворника.

Устранить данную проблему можно при помощи разбирания двери задка и прозвона проводки. Для выполнения операции потребуется обычный мультиметр. Если, все-же найден пробой контакта, то рекомендуется заменить провод полностью, но как показывает практика, автомобилисты не стают заморачиваться и просто удаляют поврежденную часть провода, два конца скрепляют между собой и изолируют.

Моторчик стеклоочистителя

Моторчик стеклоочистителя под обшивкой.

Определить это можно подключив к нему плюс и минус с аккумуляторной батареи напрямую. Также, более безопасным способом проведения диагностических операций остается использование, все того же, мультиметра.

Если было определенно, что вышел со строя именно моторчик, то его необходимо снять и поставить новое изделие. Для совершения данной операции придется разобрать облицовку двери и демонтировать сам дворник. Затем, удалить крепежные саморезы и снять изделие.

Предохранитель

Расположение блока предохранителей.

На Шевроле Лачетти за задний дворник отвечает предохранитель под маркировкой F9 , который расположен в монтажном блоке. Этот же предохранитель ответственен и за работу передних дворников.

На современных автомобилях, почти все операции связанные с электрикой проходят через электронный блок управления двигателем. Так, на последних версия Шевроле Лачетти включение и выключение заднего дворника также проходит через систему управления автомобилем. Поэтому, в список мест, где стоит искать неисправность стоит включить этот элемент. Зачастую, таких проблем не возникает, но все-же может иметь место такая неисправность.

Чтобы устранить ее придется подключиться к электронному блоку управления автомобилем и провести диагностические операции. Обычно, выскакивает определенная ошибка, которую стоит обнулить, и все снова работает.

Определить причины неработоспособности заднего дворника на Шевроле Лачетти достаточно просто. Как показывает практика, все сводится к сгоревшему предохранителю, или заломе проводки, в районе двери задка, но не все всегда так просто.

Снятие и установка блоков

Проверка предохранителей Chevrolet Lacetti мультометром

Предохранители Шевроле Лачетти имеют прозрачный корпус, в большинстве случаев нет необходимости использовать приборы для их контроля. Достаточно визуально осмотреть состояние элемента предохранителя и будет понятно, полезен он или перегорел.

Проверка предохранителей автомобиля приборами проводится только в тех случаях, когда материал корпуса или особенности конструкции не позволяют определить работоспособность «на глаз», потребуется использование тестера или индикатора.

• Выньте предохранитель из гнезда и при необходимости слегка почистите контакты.
• Перед проверкой предохранителя тестером необходимо изучить инструкцию по применению. Подключите оба предохранителя в соответствии с инструкциями к устройству. При работе с тестером необходимо настроить прибор на проверку сопротивления. Если предохранитель исправен, прибор покажет короткое замыкание. Если индикатор используется с исправным предохранителем, индикатор загорится.
• Неисправный предохранитель необходимо заменить новым. Обязательное условие – технические характеристики новинки должны соответствовать рекомендованным параметрам.

Если работоспособность устройства не восстановилась, то нужно искать другие причины выхода из строя. Это может быть обрыв цепи или неисправность самого устройства. Дальнейшее устранение неисправностей намного сложнее, их лучше проводить на специализированных СТО. Неквалифицированное вмешательство в электрическую систему автомобиля может вызвать очень неприятные последствия.
