Привод стеклоочистителя

Пример использования реле дворников

Рассмотрим пример использования реле дворников на автомобиле. Представим, что у водителя есть автомобиль с реле дворников, которое имеет следующие режимы работы:

Режим работы	Описание
Автоматический режим	Реле определяет наличие дождя или снега на лобовом стекле и автоматически активирует дворники.
Ручной режим	Водитель может самостоятельно управлять включением и выключением дворников.
Режим омывания	Реле активирует омыватель стекла для промывки лобового стекла.

При включении автоматического режима реле дворников будет контролировать обстановку на лобовом стекле и активировать дворники при обнаружении дождя или снега. Если дождь или снег прекращаются, реле автоматически выключит дворники, чтобы сохранить электроэнергию автомобиля.

В ручном режиме водитель может самостоятельно включать и выключать дворники по своему усмотрению, независимо от обстановки на дороге.

Режим омывания позволяет водителю промыть лобовое стекло с помощью омывателя. При активации данного режима реле дворников активирует омыватель стекла, который расположен рядом с дворниками, и запускает его на некоторое время для удаления загрязнений.

Таким образом, реле дворников предоставляет удобный и эффективный способ управления дворниками на автомобиле, обеспечивая надежную защиту водителя и пассажиров от неблагоприятных погодных условий.

Механизм стеклоочистителя — различные варианты, схема тандем, распашные стеклоочистители

обновлено 12.09.2019 После изобретения «дворников» в 1903 году, различными производителями было опробовано много разных конструкций механизма стеклоочистителя. Часть из них не прошла «естественный отбор». В современных автомобилях возможны различные варианты установки щеток стеклоочистителя, но в большинстве случаев применяется схема «тандем»

, как золотая середина между стоимостью (сложностью) конструкции и эффективностью.

В конструкции стеклоочистителей используются две основные технологии:

Сочетание электродвигателя и редуктора с червячным механизмом обеспечивает движение стеклоочистителей с большим усилием;
Трапеция с системой рычагов преобразует вращательное движение в возвратно-поступательное.

Требуется большое усилие для быстрого движения щеток стеклоочистителя. Для создания такого усилия используется электродвигатель, подключенный к редуктору с червячным приводом. Этот механизм уменьшает частоту вращения двигателя в 50 раз и увеличивает прилагаемое усилие.

Короткий рычаг крепится на выходном валу редуктора и, вращаясь, передает через другой рычаг, возвратно-поступательное усилие на трапецию стеклоочистителя.Трапеция служит для обеспечения синхронного движения обеих щеток стеклоочистителя.

Прерывистый режим работы обеспечивает реле стеклоочистителя, которое управляет работой электродвигателя. Управляется реле с подрулевым переключателем или бортовым компьютером. В том случае, если на автомобиле установлен датчик дождя, возможно целиком автоматическое управление стеклоочистителями.

При любом варианте конструкции неизменным остается только наличие сменной щетки стеклоочистителя. Щётка крепится к рычагу (поводку) при помощи адаптера (защёлки). Адаптер может являться неразъёмной частью каркаса либо отдельно входить в комплект щёток. Подробнее о различных типах адаптеров Вы можете прочитать в статье Виды креплений щеток стеклоочистителя

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

Как устроено реле стеклоочистителя?

Реле стеклоочистителя — это устройство, которое позволяет автоматически включать и выключать стеклоочиститель в автомобиле. Оно обычно устанавливается на платформе деле клеммной коробки и подключается к системе электрооборудования автомобиля.

Реле стеклоочистителя состоит из электромагнитного блока и контактов, которые открываются и закрываются при включении стеклоочистителя. Когда водитель включает стеклоочиститель на панели инструментов, сигнал отправляется на реле, которое затем активирует электромагнитный блок.

Электромагнитный блок работает как выключатель и открывает контакты, разрешая току пройти через них и запустить стеклоочиститель. Когда водитель выключает стеклоочиститель, сигнал остановки посылается на реле, которое затем деактивирует электромагнитный блок, закрывая контакты и выключая стеклоочиститель.

Реле стеклоочистителя может быть отрегулировано по времени задержки и скорости стеклоочистителя, что позволяет настроить его на определенные условия эксплуатации автомобиля. Более современные модели могут также иметь функции, такие как датчики дождя, которые автоматически включают стеклоочиститель при обнаружении дождя на ветровом стекле.

Преимущества реле стеклоочистителя:
Автоматическое управление стеклоочистителем обеспечивает большую безопасность во время вождения.
Настройка реле позволяет настроить работу стеклоочистителя для наилучшей работы в различных условиях обстановки.
Функции датчиков дождя и других элементов позволяют повысить эффективность работы стеклоочистителя и улучшить видимость в автомобиле.

На ваз 2110 не работают дворники — причины и ремонт

Непременным атрибутом ВАЗ 2110, как и любого другого автомобиля являются стеклоочистители лобового стекла. Разговорное их название — «дворники». Их назначением является очистка стекла от потеков воды и грязи в случае непогоды. Разумеется работа дворников чаще всего необходима в межсезонье, когда больше всего осадков. В эти периоды без нормально работающих стеклоочистителей передвигаться на автомобиле не просто затруднительно, а опасно.

Как и всякий другой ответственный узел ВАЗ 2110, дворники нуждаются в регулярном осмотре и при необходимости ремонте. Обычно это происходит раз в пять лет. Но возможно заняться починкой стеклоочистителей придется и раньше — в случае если они начнут работать медленно или вовсе не станут работать.

Ремонт дворников несложен, любой уважающий себя автолюбитель вполне способен сам его осуществить. Ниже мы рассмотрим алгоритмы ремонта дворников на ВАЗ 2110, и даже как их правильно полностью заменить.

Но начнем с рассмотрения всех элементов, обеспечивающих работу стеклоочистителя:

Дефекты рычагов и их влияние на работу дворников

Однако, рычаги могут быть подвержены различным дефектам, которые негативно сказываются на работе дворников. Например, износ или трещины на рычаге могут привести к его изломам или поломкам. Это в свою очередь может привести к неправильному положению щеток, что снижает их эффективность во время работы.

Еще одной возможной причиной неисправности рычагов может быть их деформация. При столкновениях или сильных ударах рычаги могут деформироваться, что ведет к искривлению их формы. В результате, рычаги могут не соответствовать заданным параметрам и не обеспечивать правильное положение щеток.

Неисправности рычагов существенно влияют на работу дворников и могут привести к следующим проблемам:

Неравномерное очищение лобового стекла;
Оставление полос или пятен после работы дворников;
Шум или скрип при работе дворников;
Снижение обзорности водителя из-за неполного очищения стекла.

В случае обнаружения дефектов рычагов необходимо произвести замену или ремонт. Это позволит вернуть дворникам нормальную работу и обеспечить качественное очищение стекла

Важно также регулярно осматривать и проверять состояние рычагов для предотвращения непредвиденных поломок и сохранения надежности работы дворников

Проблемы с механизмом дворников и методы их решения

1. Не работают дворники

Если дворники на ГАЗ 3110 не работают, первым шагом необходимо проверить плавкие вставки, которые находятся в блоке предохранителей автомобиля. Поврежденная плавкая вставка может быть причиной поломки дворников. В случае необходимости, замените плавку вставку на аналогичную новую.

Также, следует проверить состояние проводов, соединяющих дворники с блоком предохранителей и выключателем дворников на рулевой колонке. Поврежденные или обрывистые провода следует заменить или восстановить.

2. Дворники работают неравномерно или с пропусками

Если дворники на ГАЗ 3110 работают неравномерно или с пропусками, первым делом стоит проверить состояние резиновых щеток дворников. Истирающиеся щетки могут не удалять воду и грязь со стекла эффективно, что может привести к плохой видимости. В случае износа или повреждения щеток, следует заменить их на новые.

Также, стоит проверить состояние стекол и очистить их от любых загрязнений, которые могут препятствовать нормальной работе дворников.

Если проблема не решается заменой резиновых щеток и очисткой стекол, возможно необходимо обратиться к дилеру или автосервису для проведения детальной диагностики механизма дворников и его ремонта.

3. Шум и вибрация при работе дворников

Если при работе дворников на ГАЗ 3110 возникают шум или вибрация, первым делом следует проверить состояние механизма дворников и его крепления. Отсутствие или ослабленное крепление и износ механизма дворников может быть причиной этих проблем.

В случае обнаружения износа или повреждений, необходимо заменить неисправные детали или провести их ремонт. Если причина шума и вибрации не установлена или не может быть устранена, рекомендуется обратиться к специалистам в автосервисе.

В связи с тем, что механизм дворников является важной частью безопасности вождения, любые неисправности в его работе следует устранять незамедлительно. При возникновении серьезных проблем или непонятных ситуаций, всегда стоит обратиться к дилеру или квалифицированным специалистам в автосервисе для проведения диагностики и ремонта

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

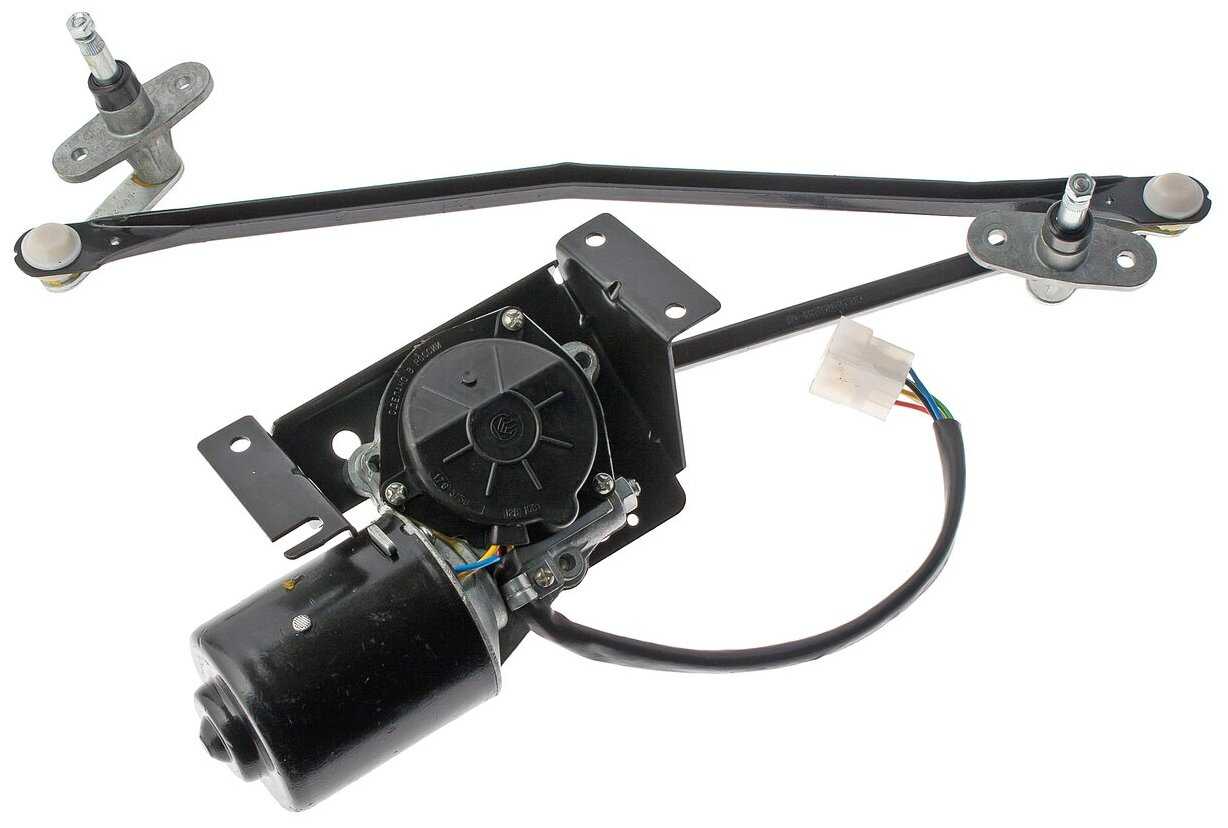

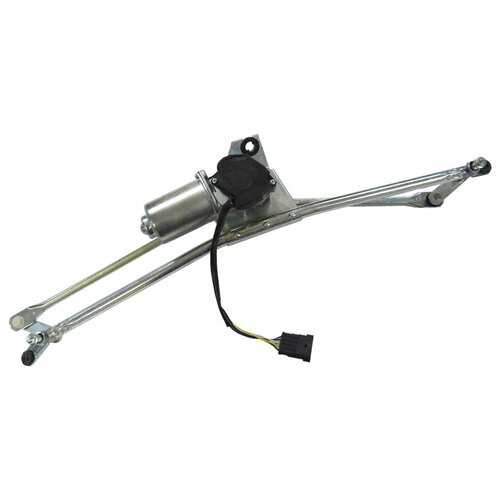

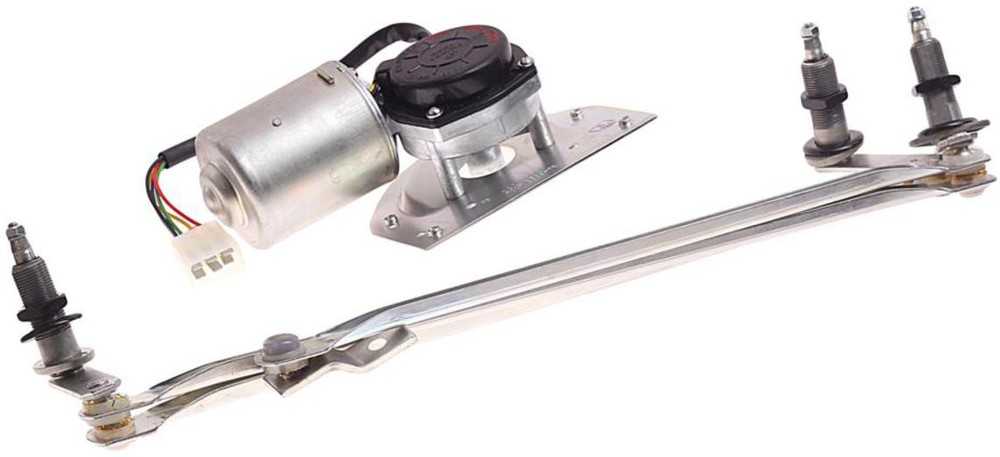

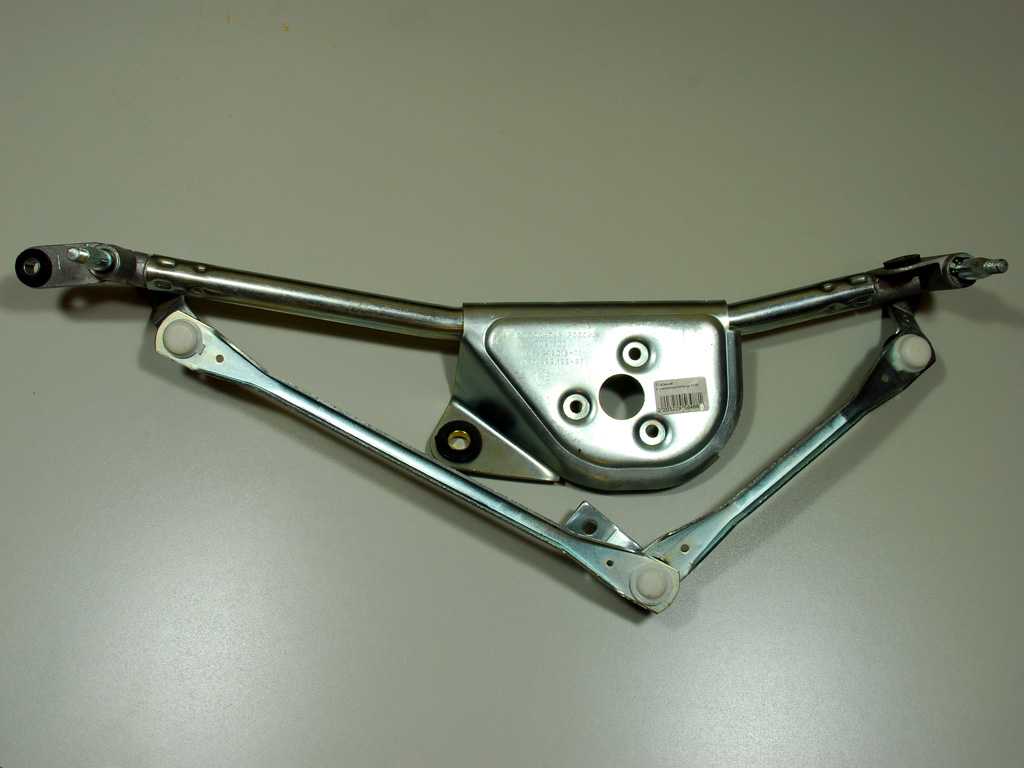

Как работает трапеция

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

движение щеток при работающем электродвигателе стеклоочистителя;
обеспечение нужной амплитуды и скоростного режима очистки;
поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла

Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

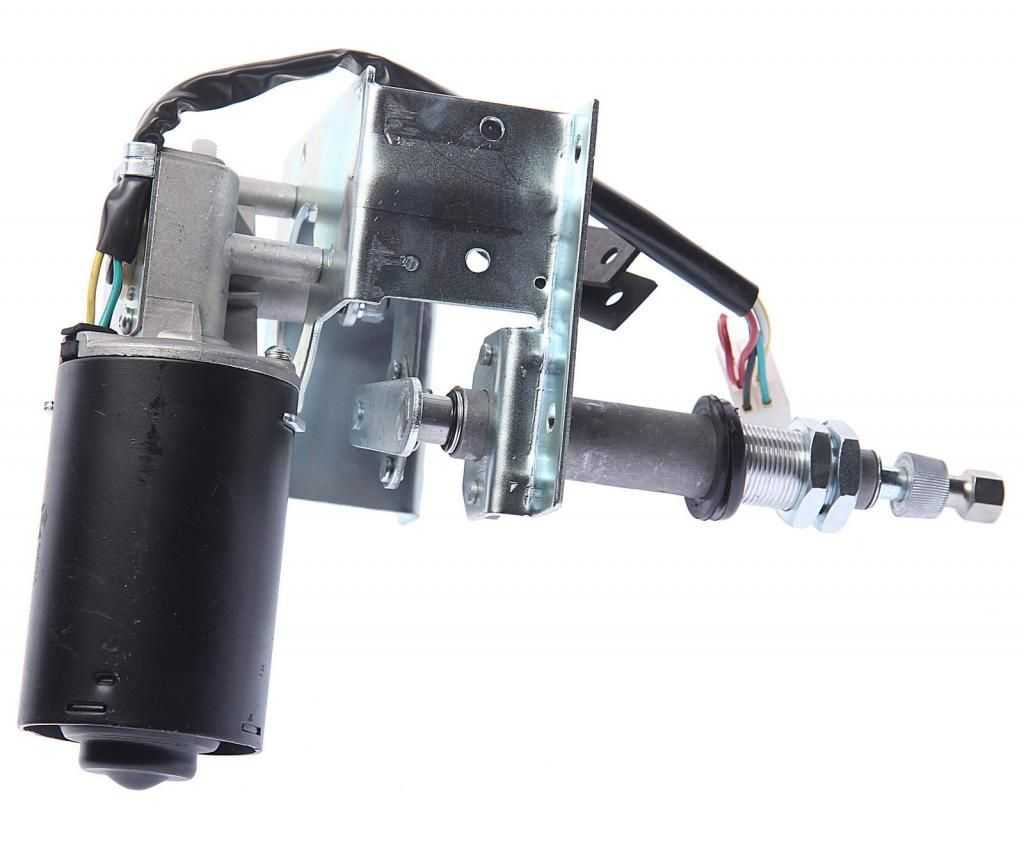

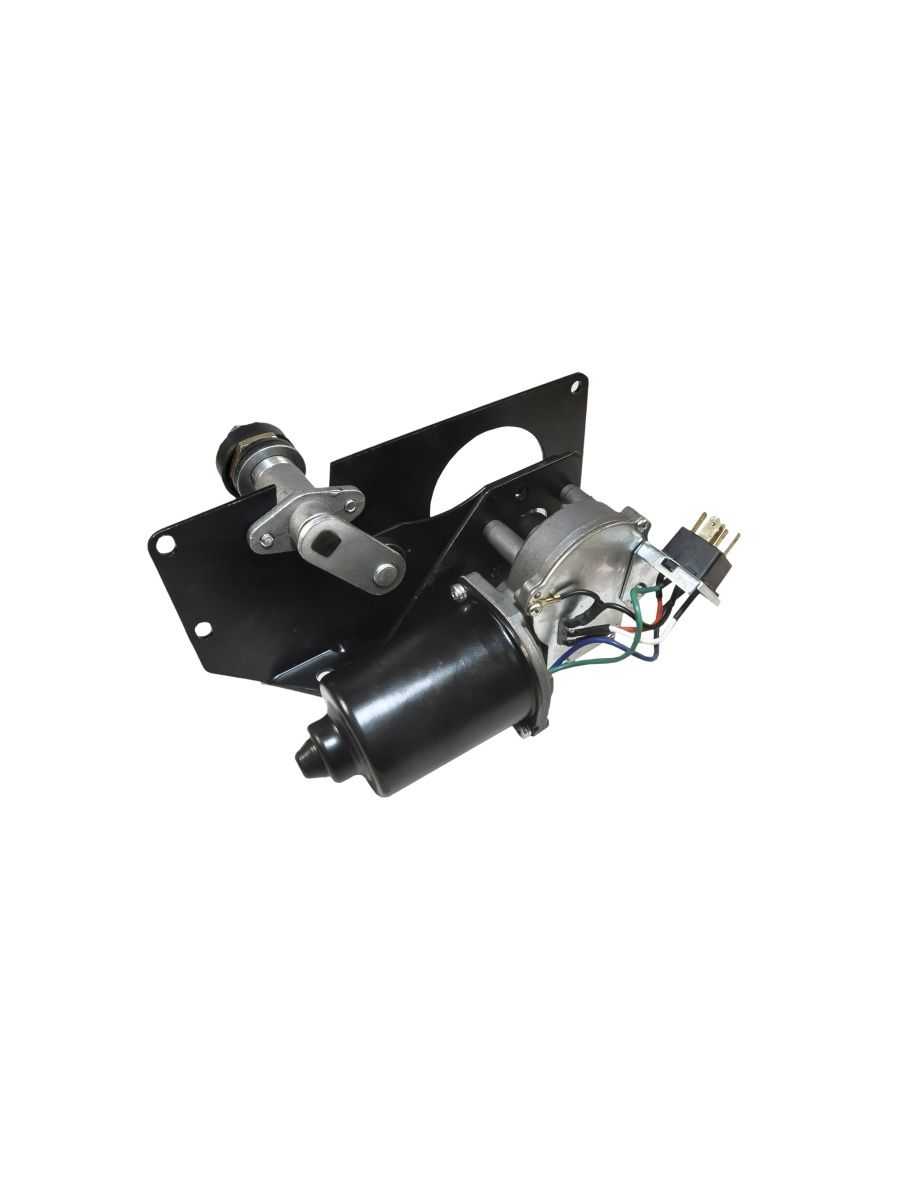

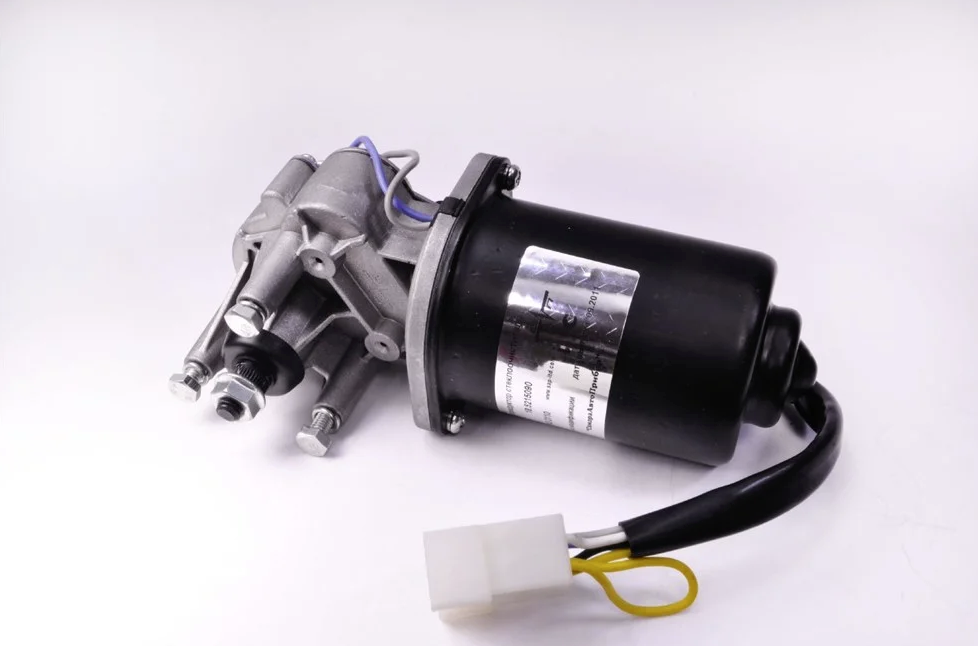

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз. Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

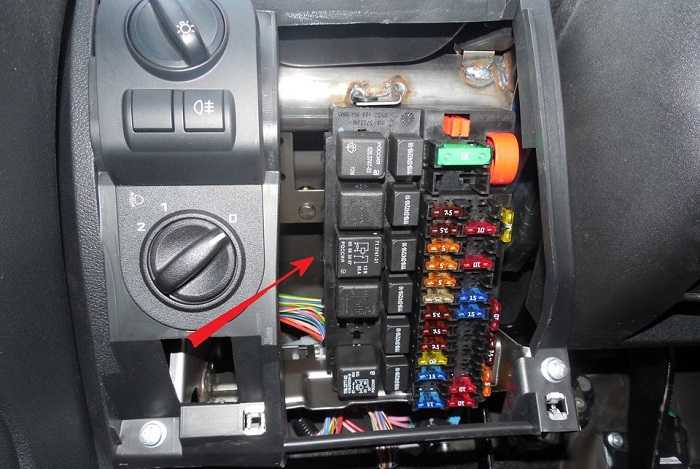

Отсутствует прерывистый режим дворников — ищем реле

Часто вместе с отсутствием прерывистого режима возникают проблемы с возвратом щетки стеклоочистителя на исходное положение. В таком случае виновником ситуации является сгоревшее реле. При этом режим непрерывных взмахов щетки стеклоочистителя присутствует, равно как и режим ускоренного очищения стекла. Эти варианты работы стеклоочистителя предусмотрены в обход реле, они реализованы напрямую от ручки включения режимов работы дворника. Реле при выходе из строя необходимо просто заменить, выполнив такую процедуру:

поиск места установки реле в вашем автомобиле — помогут снова форумы, инструкция по эксплуатации автомобиля или рекомендации специалистов по ремонту вашего авто;
далее нерабочее реле следует изъять из места установки, переписать номер устройства, чтобы не ошибиться при выборе нового электрического прибора на замену;
поехать в магазин или заказать в интернете реле оригинального производства с тем самым номером по каталогу, чтобы обеспечить нормальную работу дворника на автомобиле;
получив в руки устройство, хорошо разглядеть его, убедиться, что это именно тот элемент, который изначально на заводе устанавливали в ваш автомобиль;
выключить зажигание, обязательно проверить, чтобы ручка включения дворников была на положении «выключено» и вставить реле в слот, откуда было изъято нерабочее устройство;
включить зажигание и проверить качество работы дворников с учетом новой установленной электрической детали.

Режимы работы дворников на бюджетных автомобилях нередко оказываются достаточно бедными, поэтому можно развить их, установив реле от того же производителя, но с другими параметрами. К примеру, популярной является установка не простого реле дворников на отечественные машины в базовой комплектации, а специального реле с регулировкой паузы срабатывания щеток. Это неплохой вариант, который может значительно улучшить эмоции от поездки на автомобиле и облегчить работу водителя.

Предохранители и прочие электрические связи

Не последним вариантом неполадки в системе работы дворников являются электрические связи и цепи. Первым делом стоит проверить предохранители, которые имеют свойство выходить из строя и просто не пропускать электрический ток в нужное место. Предохранители у большинства авто находятся под капотом, некоторые модели стоит исследовать на предмет блока предохранителей в салоне.

Одной из возможных проблем также могут стать сорванные провода. Если, к примеру, после гаражного сервиса у вас не работают дворники, вполне возможно, что мастера оборвали провода и не исправили неполадку. Следует проследить цепь дворников, если есть такая возможность, а лучше отвезти машину на нормальную станцию и заказать должное восстановление этой проблемы.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

Снимите электродвигатель стеклоочистителя ветрового стекла ( ).

Проверьте работу в режиме LO (для моделей с левосторонним рулевым управлением).

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на низкой скорости (LO).

OK:

Электродвигатель работает на низких оборотах (LO).

Проверьте работу в режиме HI (для моделей с левосторонним рулевым управлением).
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+2), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на высокой скорости (HI).

  OK:

  Электродвигатель работает на высоких оборотах (HI).

Проверьте работу в режиме LO (для моделей с правосторонним рулевым управлением).

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на низкой скорости (LO).

OK:

Электродвигатель работает на низких оборотах (LO).

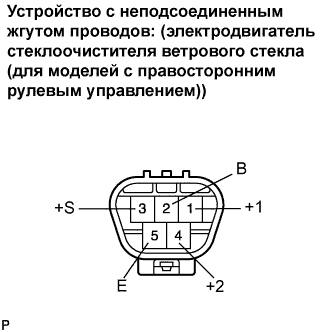

Проверьте работу в режиме HI (для моделей с правосторонним рулевым управлением).
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+2), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на высокой скорости (HI).

  OK:

  Электродвигатель работает на высоких оборотах (HI).

ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ ()

OK

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ – РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ И МАССА)

Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Для моделей с левосторонним рулевым управлением:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A11-5 (+1) — E40-2 (+1)	Всегда	Менее 1 Ом
A11-5 (+1) — масса	Всегда	10 кОм или более
A11-3 (+2) — E40-3 (+2)	Всегда	Менее 1 Ом
A11-3 (+2) — масса	Всегда	10 кОм или более
A11-1 (+S) — E40-10 (+SM)	Всегда	Менее 1 Ом
A11-1 (+S) — масса	Всегда	10 кОм или более
A11-4 (E) — масса	Всегда	Менее 1 Ом

Для моделей с правосторонним рулевым управлением:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A11-1 (+1) — E40-2 (+1)	Всегда	Менее 1 Ом
A11-1 (+1) — масса	Всегда	10 кОм или более
A11-4 (+2) — E40-3 (+2)	Всегда	Менее 1 Ом
A11-4 (+2) — масса	Всегда	10 кОм или более
A11-3 (+S) — E40-10 (+SM)	Всегда	Менее 1 Ом
A11-3 (+S) — масса	Всегда	10 кОм или более
A11-5 (E) — масса	Всегда	Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ ()

TOYOTA-COROLLA.RU, 2009-2024

Моторчик

На большинстве современных автомобилей моторчик дворников защищен специальной защитой от перегрева. То есть, если вы по привычке включили дворники с заваленным снегом лобовым стеклом, то напряжение на моторчик просто не будет подаваться, если он не в силах провернуть щетки. На отечественных же авто моторчик дворников обычно сделан с таким запасом мощности, что, кажется, он вполне смог бы заменить стартер. В любом случае, стоит выйти из машины и прислушаться, срабатывает ли мотор при включении дворников. Если какие-либо звуки отсутствуют, то, вероятно, время и сырость все-таки сгубили сам мотор. Но если звук работы присутствует, а щетки не двигаются, то, возможно, дело в замерзшей трапеции дворников.

Общая схема ВАЗ-1117, ВАЗ-1118, ВАЗ-1119

1 — правая блок-фара; 2 — выключатель подкапотной лампы; 3 — звуковой сигнал, 4 — стартер Лада Калина; 5 — аккумуляторная батарея; 6 — генератор; 7 — электродвигатель очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъёмника правой передней двери (пассажир]; 10 — моторедуктор электростеклоподъёмника правой передней двери; 11 — замок правой передней двери; 12 — колодка подключения к правой передней колонке; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры воздуха; 15 — колодка подключения к жгуту проводов системы впрыска; 16 — замок левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодка подключения к левой передней колонке; 19 — переключатель электростеклоподъемника правой передней двери (водитель); 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки дверей в блоке переключателей; 22 — моторедуктор электростеклоподъемника правой передней двери; 23 — монтажный блок; 24 — иммобилизатор; 25 — блок управления электропакетом; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель стоп-сигнала; 31 — выключатель зажигания; 32 — модуль управления светотехнико; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодка подключения к правой задней колонке; 36 — замок задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель электродвигателя отопителя; 41 — дополнительный резистор; 42 — электродвигатель отопителя; 43 — колодка подключена к левой задней колонке; 44 — электробензонасос с датчиком уровня топлива; 45 — выключатель лампы света заднего хода; 46 — датчик включения ручного тормоза; 47 — прикуриватель; 48 — блокировка заднего хода; 49 — колодка подключения к радиоаппарату; 50 — лампы подсветки рычагов управления отопителе; 51 — осветитель Kalina; 52 — блок управления электромеханическим усилителем руля; 53 — блок освещения салона; 54 — правый задний фонарь; 55 — моторедуктор блокировки багажника; 56 — выключатель в замке багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — фонарь освещения багажника; 61 — левый задний фонарь

Элементы схемы соединения жгута приборной панели

1, 3, 4, 5 — колодки пучка проводов приборки к переднему жгуту; 2, 8 — тоже самое к задней «косичке» проводов; 6, 7, 9, 10 — продолжение направления на монтажный узел; 11 — электропитание устройства управления светотехникой; 12 — набор приборов; 13 — тумблер электродвигателя печки; 14 — питание коробки воздухопритока; 15 — замок зажигания Лада Калина; 16 — блок иммобилайзера; 17 — колодка жгута проводов приборной панели к пучку проводов системы зажигания; 18 — питание прикуривателя; 19 — переключатель аварийной сигнализации; 20 — прерыватель обогрева заднего стекла; 21 — выключатель стоп-сигнала; 22 — прерыватель света сигнализации; 23 — регулировка режимов компьютера; 24 — управление стеклоочистителем; 25 — выключатель клаксона ВАЗ; 26, 27 — лампы освещения управления отопления и вентиляции; 28 — освещение перчаточного ящика; 29 — электропитание на кнопку вкл/выкл в бардачке; 30, 31 — цоколевка на штатную магнитолу; 32 — питание электродвигателя печки; 33 — сеть резистора отопителя; 34 — блок управления электроусилителем.

Структура реле дворников

Основной элемент реле дворников – это электромагнит. Он состоит из катушки, ферромагнитного сердечника и передвижного контакта. Когда на катушку приложено напряжение, она создает магнитное поле, которое притягивает контакт к сердечнику. Это защелкивание контакта и является ключевым механизмом работы реле.

Кроме электромагнита, в реле дворников также присутствует система переключения контактов. Эта система состоит из набора контактов, которые могут быть открытыми или замкнутыми в зависимости от положения передвижного контакта. Когда контакт находится в защелкнутом положении, происходит переключение цепей в системе, что в свою очередь управляет работой дворников.

Также в структуре реле дворников есть контакты управления, которые используются для подачи питания на катушку электромагнита. Эти контакты подключаются к выключателю дворников на рулевой колонке автомобиля. Когда выключатель дворников включен, контакты управления замыкаются, и на катушку подается напряжение, что вызывает защелкивание контакта и включение дворников.

Катушка	Основной элемент реле дворников, создает магнитное поле
Ферромагнитный сердечник	Притягивает передвижной контакт к себе при включенной катушке
Передвижной контакт	Механизм, который защелкивается на сердечнике и переключает контакты в реле
Система переключения контактов	Набор контактов, которые могут быть открытыми или замкнутыми в зависимости от положения передвижного контакта
Контакты управления	Подключены к выключателю дворников и используются для подачи питания на катушку

Именно благодаря такой структуре и принципу работы реле дворников автомобилисты могут легко управлять работой дворников и обеспечивать безопасность на дороге во время дождя или снегопада.

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

cгорел предохранитель F5;
окислились или обгорели клеммы соединительных колодок;
вышли из строя провода;
сломалось реле К5 524.3747;
приказал «долго жить» подрулевой переключатель;
ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
открутились гайки крепления рычагов к валам трапеции;
щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
зависание щеток в моторедукторе;
обгорание/загрязнение коллектора;
обрыв в обмотке якоря;
выкрашивание зубьев шестерен в редукторе.

Мужики, кто сталкивался с такой проблемой на 2110. Не работают дворники в 1-ом прерывистом режиме, а на остальных режимах работают. В чем причина, в реле или в самой гитаре?

Не работает пауза на щетках лобового стекла в 2110 – 3 ответа
Отказал пассажирский дворник ВАЗ 2110 – 3 ответа
Дворники не реагируют, моторчик не крутится, ВАЗ 2110 – 2 ответа
Подклинивает трапеция стеклоочистителей на ВАЗ 2110 – 2 ответа
Не всегда включаются стеклоочистители на 2110 – 2 ответа

Сталкивался с такой проблемой. Предохранители проверял, реле менял. Иногда сработают, в основном не работали. Короче, хоть и не хотелось, но пришлось добираться до моторедуктора. Разобрал, почистил контакты, проверил провода на фишке подключения, всё соединил и… порядок, работают дворники и на прерывистом режиме.

Если есть желание изучить данный вопрос подробнее, то смотрите Здесь.
