По каким причинам нельзя откачивать бензиновый насос
на ВАЗ-2110
Бесперебойная работа автомобиля ВАЗ-2110 напрямую зависит от топливной системы. Если он не поддерживается в надлежащем состоянии, он очень быстро потерпит неудачу. Поэтому, когда машина не запускается утром, в системе подачи топлива возникла проблема. В большинстве случаев это связано с состоянием бензинового насоса. Основная роль бензинового насоса. поставка топлива и поддержание давления.
ЭТО ИНТЕРЕСНО: Датчик топлива ваз 2110
Диагностика бензинового насоса
Если топливный бак заполнен, аккумулятор находится в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, а затем причину в бензиновом насосе. Наиболее распространенная причина заключается в том, что после включения зажигания в бензиновый насос не подается питание. Точно так же это проявляется, когда автомобиль движется, когда сила теряется, и двигатель начинает срываться. Другим важным нюансом является поставка необходимого количества топлива.
Насос может быть рабочим, создавать шум и шум, то есть источник питания, но не создает требуемого давления.
Давление в топливной системе с рабочим бензиновым насосом более 3 бар считается нормальным. Это давление собирается в топливном рельсе и соответствует показателю 300 кПа. Чтобы проверить состояние, вам необходимо принять манометр и измерить давление в топливной рампе, учитывая те индикаторы, которые считаются нормой для каждой отдельной модели.
Для ВАЗ-2110 с инжектором давление в момент включения зажигания должно показывать не менее трех атмосфер, на холостом ходу. 2,5, а при нажатии педали акселератора. от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:
- Выход регулятора давления неисправен.
- Неисправный топливный насос или снижение эффективности из-за износа.
- Сильное загрязнение фильтра или сетки.
Опускание давления приводит к тому, что двигатель не запускается или не запускается с трудом, начинает касаться, во время работы возникают провалы. Если неисправность насоса, то, возможно, решетка грубой очистки бензинового насоса забита.
В этой ситуации нет необходимости менять весь блок, вы можете очистить сетку или поместить новую. Если вы подозреваете, что на бензиновый насос не подается питание, вам необходимо включить зажигание и прослушать. Во время работы бензинового насоса необходимо услышать небольшой шум или гул.
И если вы ничего не слышите, тогда возникла проблема с работой бензинового насоса или проводкой к нему.
РЕЛЕ
И ПРЕДОХРАНИТЕЛЬБЕНЗОНАСОСА ВАЗ 2110 , 2111, 2112 ЛАДА. НЕ РАБОТАЕТ ТОПЛИВНЫЙ НАСОС.
Напрямую Бензонасос ВАЗ 2110
Так как бензонасос
у меня глючил то включался то нет особенно по утрам то решил я пустить его в временный
Основным перечнем причин, по которым бензонасос
не прокачивается на автомобиле ВАЗ-2110, можно отнести:
- Сбой предохранителя;
- нерабочее реле;
- поломка двигателя;
- окисление контактов в проводке, ведущей к бензиновому насосу;
- поломка бензинового насоса.
электропроводка
Почти во всех моделях автомобильная проводка для бензинового насоса состоит из трех проводов: «плюс», «отрицательный» и провода для определения количества топлива в баке. Если бензиновый насос перестанет трясти, электропроводка может быть повреждена. Вы можете проверить мощность, используя 12-ваттную лампу, подавая ее с внешнего разъема бензинового насоса. Когда зажигание включено, лампа должна загореться. Если нет, то где-то вне цепи сломается.
Чтобы проверить внешнюю проводку, вы должны, в свою очередь, соединить контакты «плюс» и «минус», снятые с разъема питания топливного насоса. Необходимо закрыть «отрицательный» контакт с землей, после чего загорится лампочка при включении зажигания.
Размещение контакта на реле, в котором лампа не горит, может быть неисправность проводки в интервале от реле к бензиновому насосу.
электромотор
Если поиск проблемы в топливной рампе и проводке не дал результатов, вам необходимо проверить двигатель бензинового насоса. Он отвечает за циркуляцию жидкости внутри топливного насоса. При проверке необходимо учитывать, что через некоторый временной интервал терминалы на бензиновом насосе могут быть окислены, и питания не будет. Это также часто становится причиной отказа бензинового насоса. Это означает, что двигатель, скорее всего, работает, но необходимо очистить и зажать клеммы.
Как проверяется бензонасос: приемы, способы, поломки
Современные машины оснащены электронной системой управления мотором. Впрыскивание бензина в камеру сгорания выполняется при помощи форсунок. Для подачи топлива предусматривается электрический насос. Горючее с бака под конкретным давлением примерно 3–4 атм поступает в форсунки, и распространяется по тарелке клапана либо прямо на поршне.
Чаще всего, применяется центробежный насос погружного вида. В качестве модуля он ставится прямо в бак. Имеются еще навесные бензонасосы, но они не очень пользуются популярностью.
Владельцы автомобилей могут встретиться с ситуацией, когда автомобиль не заводится, слабо тянет либо едет скачками. Причиной этому, например, может быть поломка насоса. Он прекращает предоставлять необходимое давление в топливную конструкцию, а форсунка слабо распыляет бензин, и состав в камере сгорания не воспламенятся.
Топливный насос необходимо измерить давление в рампе либо возле насоса. Обычно в рампе имеется отдельный штуцер для манометра. Кроме того, возможно, измерить давление собственными руками при помощи манометра дома в случае, если такой имеется в наличии.
Трудности в данной процедуре не появляются, в случае если есть патрубок в рампе. А если он отсутствует, то надо отыскать зону соединения в топливном трубопроводе, а также установить устройство в разрыв шланга подачи топлива, для чего потребуется тройник.
Проверять давление при помощи нажатия на ниппель в рампе бессмысленно, потому что из-за паров топлива, а также нагрева можно ошибочно подумать, что давление имеется. Если же в насосе отсутствуют какие-либо звуки, то необходимо проверить питание с помощью мультиметра или контрольной лампы. Измерение давления в рампе вступает в стоимость проверки мотора. Будет разумнее проверить целую топливную конструкцию, а также ликвидировать нарушения на месте.
Проверка реле бензонасоса своими руками
Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура. Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552.
Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться. Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.
Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.
После этого нужно по очереди измерить напряжение тока на выводах устройства
Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле
Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.
Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.
Устройство реле и его предназначение в автомобиле
Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.
Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.
Преимущества использования реле в автомобилях Нива Шевроле:
- исключается самопроизвольный ток утечки в бортовой системе;
- надежное управление всеми электродвигателями;
- быстрый и гарантированный запуск электрических механизмов;
- защита сети от перегрузки.
Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.
Профилактика поломок бензонасоса
Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:
- Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
- Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
- Ликвидация возможности попадания в бак для топлива воды.
- Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.
Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.
Блок предохранителей двигателя
Он находится на выводе аккумуляторной батареи.
Блок предохранителей двигателя
| 1 | Блок предохранителей – панель приборов | 100 |
| 2 | Блок предохранителей – панель приборов | 100 |
| 3 | Электрический усилитель руля (EPS) (NJ1) | 80 |
| 4 | Не используется | – |
| 5 | Блок предохранителей – вспомогательная аккумуляторная батарея | 250 |
| 6 | Пусковой двигатель | 250/500 |
| 5 | Модуль управления свечами накаливания | 80 |
| 6 | Электрический вспомогательный нагреватель | 100 |
| 7 | Не используется | – |
| 8 | Не используется | – |
Источники
- https://carqa.ru/info/predohraniteli-i-rele-shevrole-kruz
- https://razborov.net/hyundai/gde-nahodyatsya-predohraniteli-na-shevrole-kruz.html
- https://vsepredohraniteli.ru/chevrolet/cruze-blok-predohranitelej-shemi.html
- https://AvtoMonitor.ru/predohraniteli-chevrolet-cruze.html
- https://r-ro.ru/turbonadduv/predohranitel-benzonasosa-shevrole-kruz.html
- https://VmyatynNet.ru/inomarka/shevrole-kruz-pod-kapotom.html
- https://avto-layn.ru/neispravnosti/podkapotnoe-prostranstvo-shevrole-kruz.html
- https://replicadisk.ru/wiperblades/predohraniteli-na-sevrole-kruz-gde-nahodatsa-shema-avtoekspert.html
- https://AvtoSotka.ru/to/predohranitel-gabaritov-shevrole-kruz.html
- https://p-dip.ru/korobka-peredach/predohraniteli-chevrolet-cruze.html
- https://fuse-box.ru/predohraniteli-i-rele-chevrolet-cruze-j300-2008-2016/
- https://avtoblokrele.com/blok-predohranitelej-i-rele-chevrolet-cruze/
- https://ZaphastiVaz.ru/turbonadduv/predohranitel-gabaritov-shevrole-kruz.html

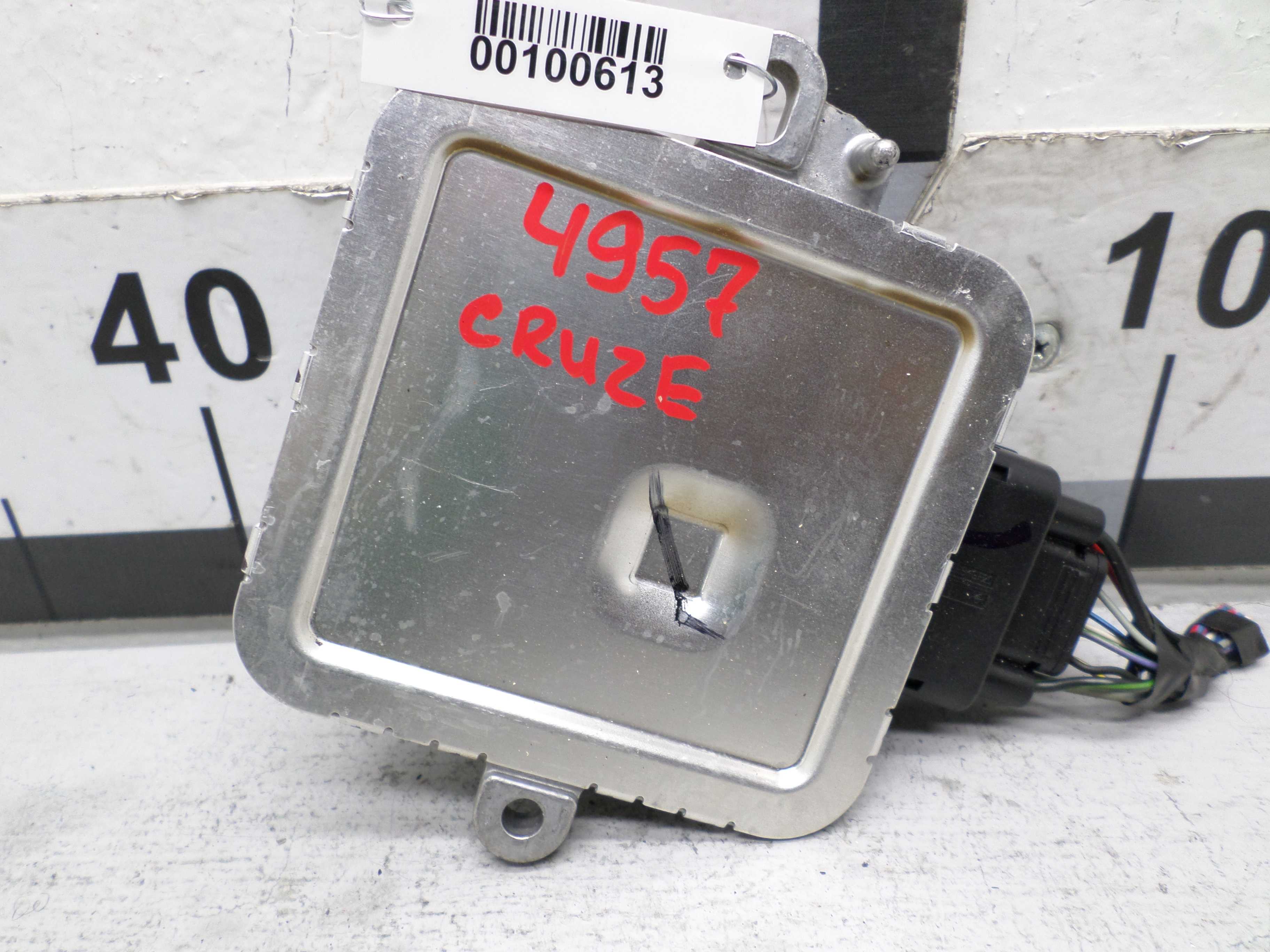

Реле и предохранители Шевроле Круз седан, хетчбек, универсал (1.6 и 1.8): схемы блоков
Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.
Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот. Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле. Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее. Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель
Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный
Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме
Храните несколько дополнительных плавких предохранителей различной силы
В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы. Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа. Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.

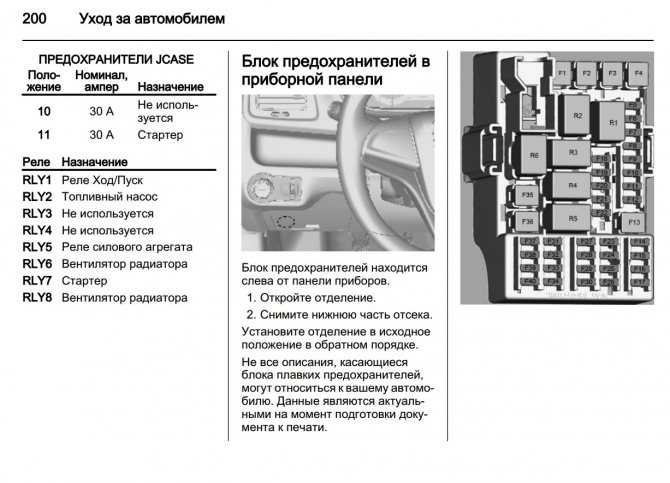

Где находятся предохранители на Шевроле Круз
Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.
Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.
Второй, в салоне слева, за бардачком
Сначала можно попытаться устранить проблему самостоятельно.

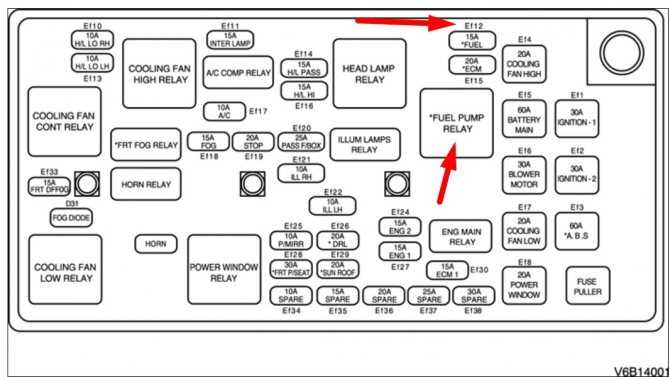

Блок предохранителей Chevrolet Cruze
Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска
- Где находится монтажный блок предохранителей.
- Под капотом — цифра 12
- Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

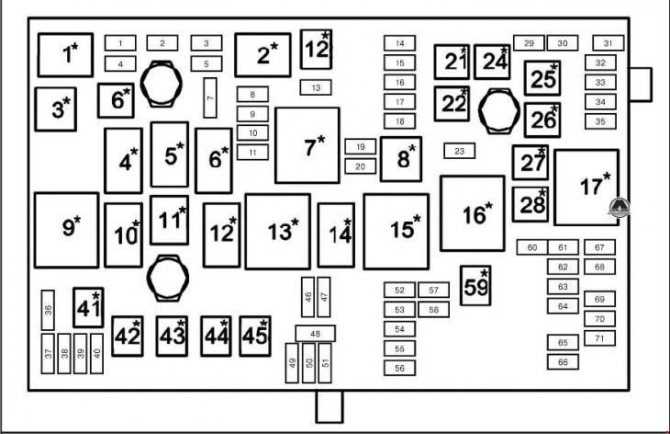

- На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
- В монтажном блоке закреплен пинцет для извлечения и замены предохранителей
Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.
Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.

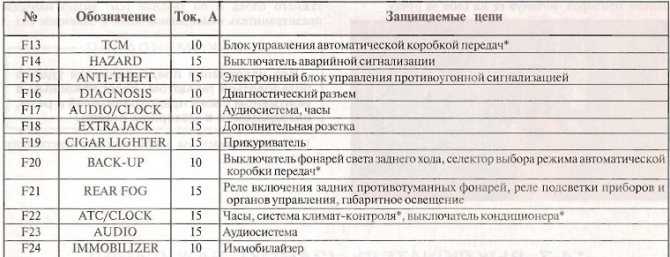

Назначение и сила тока предохранителей указана в таблице ниже.
- Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
- Затем установите новый предохранитель
- Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

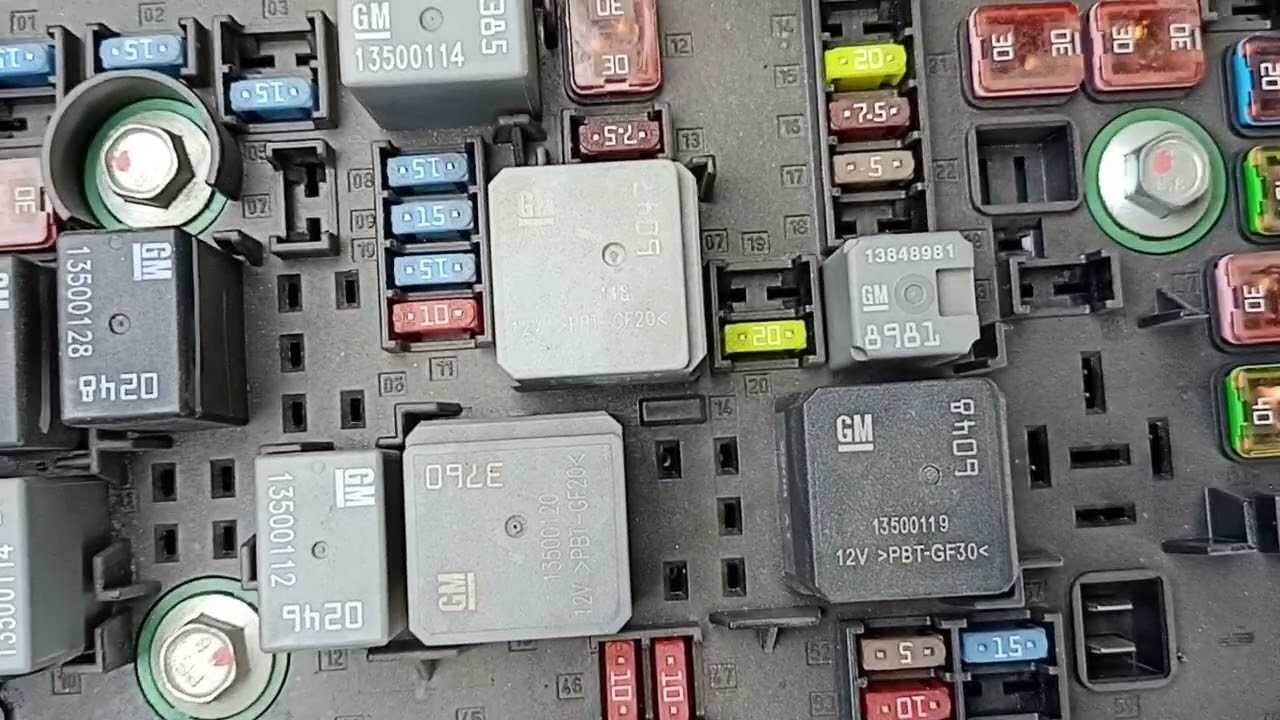

- Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой
Виды неисправностей стартера и способы их устранения
Рассмотрим основные виды поломок автомобилей Шевроле Круз. Втягивающее реле не издает щелчка, а якорь стартера при этом не меняет положения. Причины и методы ремонта:
• Со временем происходит окисление клемм АКБ или его разрядка. Стартер шевроле круз не будет крутиться. Мотор также не заведется, а чек не будет гореть. Но в этом случае проблемы не касаются стартера. Чтобы запустить машину достаточно очистить клеммы или воспользоваться зарядкой аккумуляторной батареи. Прикуривать от другой машины не рекомендуется, так как возникает большой риск повреждения электроники.
• Еще одна причина, почему шевроле круз не заводится, стартер не крутит, а чек при этом не горит — плохое крепление «массы» провода аккумулятора. Его нужно просто подтянуть и надежно зафиксировать инструментом.
• Выход из строя обмоток реле (их называют соленоидами) в результате межвиткового замыкания или обрыва в цепи. Проблема легче всего решается заменой электромагнита.
• Обрыв в цепи питания втягивающего реле. Нужно проверить подключение проводов между разъемами стартера и выключателя зажигания.
• Неправильная работа контактной части выключателя. Часто не замыкаются контакты номер 50 и 30. После установки специалистом новых элементов проблема исчезает.
• На автомобиле с автоматической коробкой передач (АКПП) не исправно реле стартера или цепь питания. Надо проверить расположение рычага выбора режимов работы. Он должен находиться в положении «Р».
• Заедание якоря реле о корпус статора. Снять деталь и проверить плавность ее хода.
Втягивающее реле щелкает, но якорь не вращается или делает это очень медленно
Когда Шевроле Круз не заводится, но стартер крутит, а чек не горит, стоит найти причину, которая мешает узлу работать нормально. В этом случае проблема заключается в недостаточной силе тока, а также механической неисправности частей стартера. Самые частые виды поломок мы описали ниже:
• Также как и в первом случае из-за разрядившегося аккумулятора реле может работать, но заряда может не хватать для вращения якоря. Перед пуском нужно зарядить АКБ. Делать это желательно с помощью специальных зарядных устройств, а не «крокодилов».
• Ослабли гайки на контактных винтах реле, фиксирующие наконечники или на поверхности самих винтов появился налет, мешающий прохождению электрического тока
Осторожно произведите их очистку и подтяните гайки, предварительно отсоединив клеммы с АКБ, для того чтобы избежать короткого замыкания
• Износились щетки на электродвигателе стартера или произошло подгорание коллекторного устройства. Точную причину можно определить только полностью разобрав этот узел. Если проблема в нагаре, то мы советуем аккуратно зачистить его. Старые щетки нужно заменить на новые, а после этого попытаться запустить двигатель снова.
• Причина может заключаться в замыкании или обрыве в обмотке якоря. Решением проблемы станет установка новой детали.
• Образовался нагар на контактах втягивающего реле. Убрать его можно с помощью напильника или наждачной бумаги.
Якорь вращается, но появляется шум, нехарактерный для работы стартера
Когда детали автомобиля работают не так, как надо это становится видно сразу. Вибрация, странные щелчки или треск. Звук может быть разным. Но такие признаки часто говорят о поломки элементов. Мы не рекомендуем их игнорировать. Лучше сразу же приехать в сервис на диагностику. Причины и методы устранения:
• Сильный или критический износ вкладышей подшипников вала якоря. Нужно установить новые или поменять крышку и опору с вкладышами.
• Крепление стартера ослабло. Просто подтяните гайки, которые крепят его к корпусу.
• На корпусе появились трещины или крышка сломалась. В этом случае поможет только покупка и установка новой запчасти. Можно выбрать оригинальный вариант или добротный аналог, который будет стоить меньше.
• Раскрошились шестерни редукторного узла. Только замена.
• Износились или повредились зубцы венца маховика или шестерня стартера. Меняем оба элемента.
• Редко, но также может произойти, что бендикс (обгонная муфта) стартера или вилка его привода выходят из строя. Устраняется заменой соответствующей детали. Если мотор не запускается по причине поломки стартерного устройства, то необходимо будет его поменять.
В остальных случаях мастера будут искать проблему в других местах — проводке, реле и т.д.
Назначение и принцип работы бензонасоса
Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.
Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.
Эксплуатация автомобильного бензонасоса
Как мы уже выяснили, бензонасос — это простое и неприхотливое устройство. Однако, из-за своих компактных размеров и высокой нагрузке, насос требует особых условий для своей работы. Во первых, его долговечность зависит от качества топлива, а точнее от его чистоты и работоспособности системы фильтрования. Поэтому, нельзя допускать заправку грязным, плохого качества и с примесями топливом. Любые пылинки или частички могут повлиять на целостность механизмов. Для этого, необходимо регулярно проводить ревизию топливных фильтров и сеточек, которые не пропускают посторонние элементы. Кроме этого, в современных автомобилях используются погружные насосы, которые находятся непосредственно внутри бака и охлаждаются самим топливом. Поэтому, недопустимо эксплуатировать автомобиль на пустом баке, перегрев непременно вызовет поломку насоса.
Что такое топливный насос
Давайте начнем наше обсуждение с ответа на вопрос «что такое топливный насос?». Пожалуй, само название этого устройства не требует пояснений. Оно «качает» или «прогоняет» топливо через линию топливной системы автомобиля. Его работу можно сравнить с работой обычного водяного насоса. Задача топливного насоса в автомобиле — доставить необходимое количество топлива из бака в двигатель.
Изобретение автомобиля поставило разные задачи перед инженерами и производителями. Одним из них являлся вопрос, как можно заставить топливо поступать из накопительного бака прямо в двигатель сгорания.
Самые ранние модели топливного насоса полагались на силу тяжести, которая позволяла доставить топливо к карбюратору естественным образом. Это не были «насосы» как таковые, потому что они позволили гравитации делать всю работу. Однако, с прогрессом в автомобильной инженерии, топливные баки переместились в заднюю часть авто по соображениям безопасности. Таким образом, пропала возможность полагаться на гравитацию для подачи топлива, что и привело к изобретению механического топливного насоса. Современные же автомобили как правило оснащены более совершенными электронными системами впрыска топлива. Таким образом, топливные насосы, которыми оснащены современные автомобили, почти всегда являются электронасосами.
Как проверить реле бензонасоса
Вначале необходимо взять контрольную лампу и осмотреть предохранитель. Возможно, он просто перегорел, поэтому при ремонте достаточно произвести замену данного элемента. Возле предохранителя находится и реле топливного насоса. Необходимо проверить напряжение в области управляющих выводов, другим концом тестера касаясь массы. Если после поворота ключа бензонасос включился, значит причина поломки заключается в реле.
Проверку можно осуществить при помощи лампочки 12 Вольт с силой тока не более 0,25 Ампер. Большую мощность брать нельзя, в противном случае может сломаться блок управления.
Лампочка подключается между выходом 86 и 85. После того, как сработает зажигание, лампочка должна загореться. Если этого не произошло, значит реле неисправно.
Операцию можно произвести при помощи цифрового мультиметра, который покажет, идет ли напряжение на бензонасос, предохранитель и провода. Как он выглядит, видно на картинке:
На тестере есть три разъема, к которым важно правильно подключить щупы:
Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились
Тогда важно убедиться, что не произошло короткое замыкание. Если с проводкой все в порядке, такой результат свидетельствует о выходе самого насоса из строя. Подробнее изучить последовательность действий можно на видео:
Подробнее изучить последовательность действий можно на видео:
Можно убедиться, что бензонасос в порядке, для этого необходимо подключить контрольную лампу к его разъему. Затем включается зажигание, при этом должна загореться лампочка. Если этого не произошло, значит ТН сломан. В таком случае его можно отремонтировать, используя ремкомплект и не заменяя реле.
Особенности диагностики автомобилей ВАЗ и Subaru
Чтобы обследовать автомобиль ВАЗ 2110 при помощи тест-лампы, нужно вначале демонтировать заднее сиденье и снять крышку люка.
Теперь можно проверить питание, при этом важно правильно подключить провода. На управляющих выводах поочередно измеряют напряжение. Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле
Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.
Необходимо параллельно фиксировать контакт на массу. Когда тест-лампа не загорается, это означает, что повреждена проводка или реле. Также не стоит исключать вероятность выхода из строя блока управления мотором.

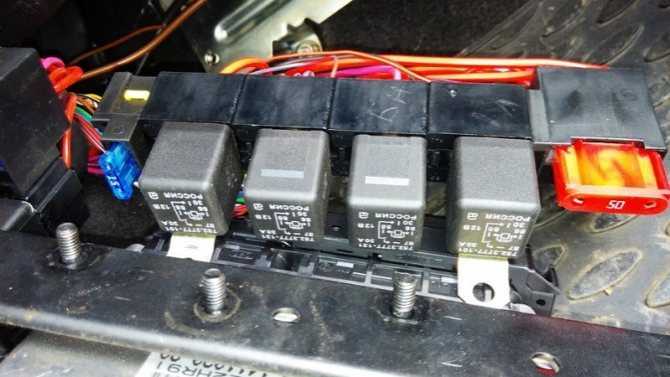

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.
Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.
На бензонасос нужно накинуть фишку и завести зажигание. Если насос срабатывает, реле исправно, но где-то отходит один из контактов. Когда бензонасос не работает, нужно проверить, проходит ли на подключенной фишке 12 Вольт.
Теперь с бензонасоса снимают фишку, от которой идут четыре провода разных цветов. Обследовать нужно два средних провода – серый и черно-белый, между которыми есть разность потенциалов.
Для проверки бензонасоса напрямую потребуется аккумулятор, можно взять установленный в машине и протянуть от него провода. На средние контакты подается напряжение 12 Вольт, не больше. Если насос исправен, будет слышен его гул.
Когда представленный выше метод не подходит, между выходом 87 и тридцатым ставят перемычку. При включении зажигания бензонасос не должен срабатывать. Когда ТН включается, это указывает на проблемы с устройством управления.
Следующий, способ подойдет, если не хочется возиться с измерительным оборудованием. Вместо старого реле нужно поставить новое или снятое из монтажного блока, которое отвечает за стеклоподъемники (находится оно в монтажном блоке). Необходимо проверить, как оно будет работать при включенном зажигании.
Чтобы снять деталь, достаточно убрать центральный подлокотник и часть приборной панели, в которую встроен прикуриватель и пепельница.
Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.
Другое реле ставится в пазы, после чего производится сборка в обратном порядке. Подробный разбор неисправностей бензонасоса представлен в видеоролике:
На автомобилях Субару можно активировать для проверки тестовый режим, при включении которого ЭБУ будет подавать сигнал на все контрольные лампочки. Чтобы включить этот режим, потребуется замкнуть находящиеся под рулевой колонкой зеленые фишки. Затем нужно включить зажигание. Если не будет слышно щелчка при включении бензонасоса, значит, возникли проблемы с реле. Когда реле подает звуки, это указывает на проблемы во входных сигналах.
Расположение и принцип работы
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Местоположение реле не может быть одинаковым для всех моделей авто
Это напрямую связано с конструкцией машины, её марки и модели. Однако в большинстве случаях – это зона около БУВ (блока контроля впрыска) или под торпедо, возле монтажного блока. На инжекторных авто реле, как правило, установлено в зоне левой ноги водителя, под приборной панелью
Местоположение реле не может быть одинаковым для всех моделей авто. Это напрямую связано с конструкцией машины, её марки и модели. Однако в большинстве случаях – это зона около БУВ (блока контроля впрыска) или под торпедо, возле монтажного блока. На инжекторных авто реле, как правило, установлено в зоне левой ноги водителя, под приборной панелью.
Реле, несмотря на конструктивно успешно выполненную схему, может портиться и выходить из строя. Признаками дефекта в этом случае выступают непривычные для работы действия или их полное отсутствие. Вот, например, как происходит контролирование насоса по схеме.
- После срабатывания зажигания, РТН направляет сигнал на топливонасос, который задействуется на две секунды. Этого времени хватает для формирования давления в рейке (непосредственный впрыск топлива).
- Следом начнётся щёлкание реле, отключающее бензонасос.
- Следующая фаза работы связана с двумя условиями: вращением пускового устройства и автономной работы силовой установки. РТН посылает сигнал отключения на насос сразу же, как только остановится двигатель.
На отдельных марках авто реле также решает задачи ограничителя оборотов коленвала. Например, если метонимия двигателя чересчур высока, приблизилась к максимальной черте, электронасос отключается. Сигнал посылает реле, указывая на прекращение подачи топлива в мотор. Соответственно, амплитуда вращения вала снижается, и бензонасос вновь включается.
Есть и такие машины, в которых реле задействуется не после включения зажигания. Стоит только открыть дверь со стороны водителя, как оно начинает работать. Такое решение эффективно, так как позволяет обеспечить быстрый запуск силового агрегата. Давление создаётся гораздо раньше. Топливный насос уже заранее нагнетает горючее в систему.
По сути, реле – это небольшая чёрная коробочка, напоминающая штатовскую вилку. Каждый из выводов устройства имеет собственную маркировку.
Как и говорилось выше, на некоторых автомобилях реле может выполнять и другие функции.
- Обогрев лямбда зонда. Он включается на всех реле неодинаково. К примеру, на одном он может задействоваться вместе с бензонасосом, а на другом – осуществлять подключение посредством отдельного транзистора. На старых версиях авто лямбда зонда не имелось, но при работе насоса ток мог уходить впустую.
- За включение пусковой форсунки. Такое происходит при запуске мотора на холодную. ПФ функционирует столько же времени, сколько и пусковое устройство, а также напрямую зависит от температуры ДВС. Конкретно время работы ПФ определяет реле, получающее информационные данные от блока управления. К примеру, если температура силовой установки достигает 60 градусов по Цельсию, ПФ задействуется всего на 1 секунду и даже меньше, а если мотор холодный – вплоть до 10 секунд.
| 31 | масса |
|---|---|
| 30 | +12В постоянное (вне зависимости от зажигания) |
| 15 | +12 при включенном зажигании |
| 50 | +12 когда работает стартер |
| TD | сигнал от системы зажигания |
| TF | сигнал о температуре двигателя от блока управления впрыском КЕ |
| 87 | подача питания на бензонасос |
| 87H | обогрев датчика кислорода |
| 87V | включение пусковой форсунки |
