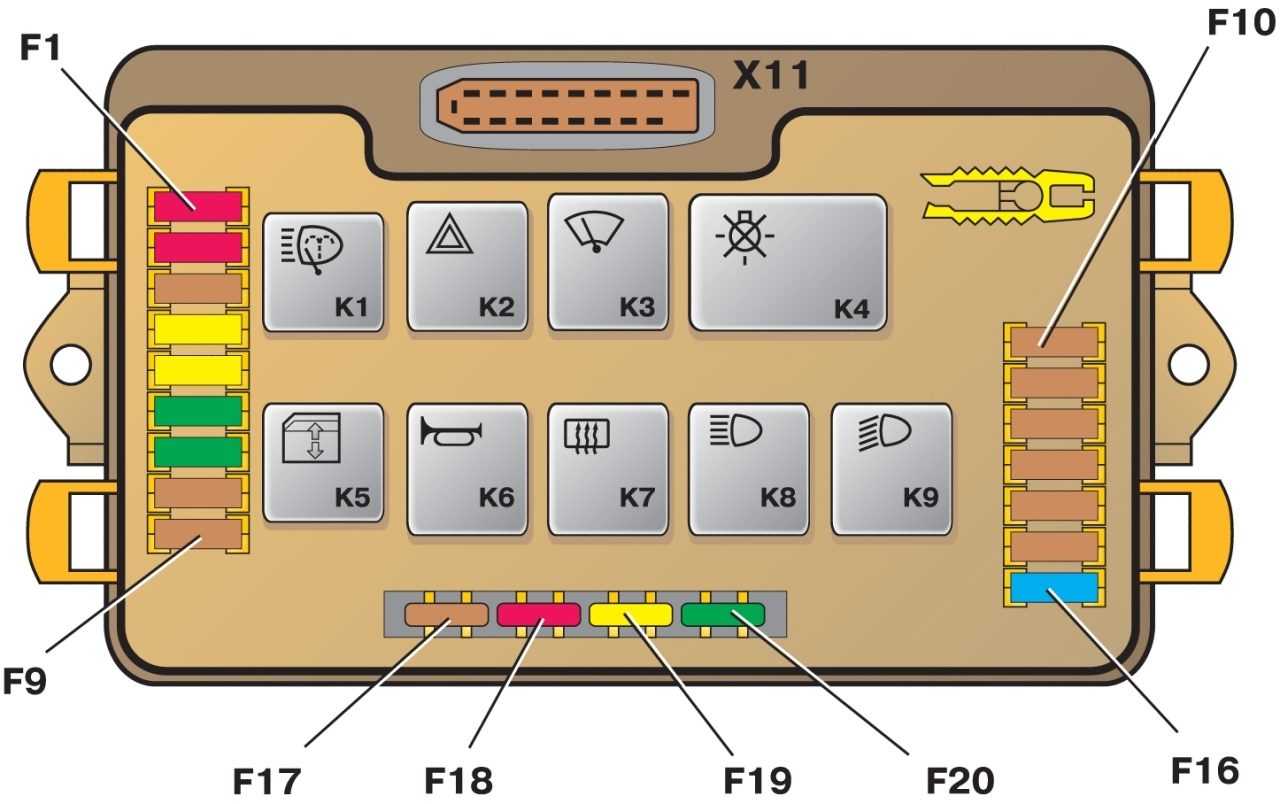

Предохранители и реле ваз 2114, 2115, 2113: расшифровка, расположение

Признаки неисправности реле

Верными признаками того, что реле вышло из строя, могут являться:

перебои в работе вентилятора печки;
проблемы с включением стеклоочистителей и обогрева стекол;
отказы при запуске двигателя.

Все эти факторы, а в особенности — их сочетание — напрямую указывают на то, что устройство сломано и его следует заменить. Но перед тем, как приступить к ремонту, следует выяснить — где находится реле зажигания на ваз 2114? Искать этот электронный элемент следует под декоративной накладкой-кожухом, слева от рулевого колеса. Для того, чтобы открыть доступ к реле, этот кожух следует демонтировать.

В некоторых случаях можно попытаться достать реле, не снимая при этом кожуха. Сделать это можно, аккуратно подсунув руку снизу под кожух. Правда, этот способ требует определенной сноровки и точного понимая места расположения и способа крепления реле. По этой причине при первой замене устройства рекомендуется все-таки выполнить демонтаж кожуха.

Еще одной, хотя и менее редкой, но все же распространенной проблемой является перегрев реле зажигания. Так, если после длительной поездки (во время которой было включено много потребителей, работа которых управляется этим реле — стеклоочистителей, обогревателей стекол) оно сильно нагрелось, то следует незамедлительно начать поиск причины, не дожидаясь перегорания устройства или других неполадок в бортовой сети.

Как правило, сильный нагрев главного реле обусловлен его небольшим амперажем в сочетании с большим количеством потребителей (стандартная модель реле зажигания 14-й модели рассчитана на ток в 70 Ампер). Для того, чтобы это проверить, достаточно отключить от реле ряд устройств (конечно, за исключением стартера) и проверить его состояние после поездки.

Если реле осталось холодным, значит причина перегрева кроется именно в его малой мощности. Для решения этой проблемы следует установить новое реле аналогичной конструкции, но рассчитанное на большую силу тока.

Частые неисправности на популярных автомобилях

В большинстве случаев стартер не крутит при повороте ключа зажигания из-за окисления и механического повреждения проводки. При плохом контакте с клеммой «+» АКБ, управляющим реле или массой стартер не получает ток, достаточный для прокрутки ДВС. Поэтому в первую очередь нужно смотреть контакты в моторном отсеке и проверить наличие напряжения на клеммах тестером. Наиболее распространенные неисправности конкретных моделей авто, из-за которых стартер не реагирует на ключ зажигания в таблице.

Авто	Слабое место
Почему стартер не работает от ключа зажигания на популярных моделях авто
ВАЗ 2110, 2111, 2112	Провода центрального замка и замка зажигания, которые оплавляются из-за скачков напряжения.
ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 (Лада Самара)	Окисляющиеся контакты управляющего реле, расположенного в моторном отсеке над ВУТ, а также отходящая от него проводка.
ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 (Классика)	Часто подгорают или окисляются контактные «пятаки» втягивающего реле. Выходит из строя контактная группа замка зажигания. На поздних моделях, например, 2107, проблемы с управляющим реле, аналогичные Самарам (см. выше).
Нива	На старых Нивах (до 21213) подгорают и окисляются контакты замка зажигания. На более новых (после 21214) часто сбоит управляющее реле стартера, расположенное под капотом возле бачка тормозной жидкости. Недалеко расположена дренажная трубка, отводящая воду из под стекла, влага с которой попадает на реле, что приводит к окислению его контактов.
Лада Приора	Неполадки иммобилайзера, из-за которых он не видит ключ.
Лада Калина, Лада Гранта	Сбой иммобилайзера, блокирующий запуск, неисправности в контактной группе замка зажигания и выход из строя дополнительного реле стартера К3 в блоке предохранителей.
УАЗ	Неисправность 5-контактного управляющего реле стартера и втягивающего реле.
Газель	Плохой контакт проводов и выход из строя реле стартера.
Пежо 307	Перегорает предохранитель втягивающего реле F8, плохой контакт массы.
Киа Сид	Сбоит концевика селектора АКПП, определяющего положений P и N. Возможен плохой контакт на выводах стартера или в месте крепления провода массы к кузову.

Чтобы определить работает ли реле стартера, подайте питание с положительного вывода АКБ на управляющий контакт реле напрямую. После этого должен прозвучать щелчок, если оно неисправно – звуков не будет.
Для проверки исправности самого стартера нужно подать на него ток напрямую, соединив силовые провода втягивающего реле (толстый провод от АКБ) и электромотора (шпилька с толстым проводом от втягивающего к стартеру). Исправный стартер должен прийти в движение.
Для начала убедитесь в наличии напряжения на клеммах АКБ. Если нет тестера, это можно сделать с помощью лампы на 12 В. Затем попробуйте подать на стартер напряжение напрямую: замкните отверткой шпильку, на которую идет провод с аккумулятора и расположенный рядом управляющий контакт. При отсутствии реакции проверьте качество контакта клемм на батарее, контакты массы (с кузовом и мотором) и контакты самого стартера, зачистив и подтянув клеммы. Если АКБ разряжен или стартер неисправен – необходимо заводить машину с толкача (МКПП) или буксировать ее к месту ремонта.
По какой причине стартер не работает от ключа зажигания?

Основные причины, по которым машина не реагирует на ключ зажигания:
- поломка управляющего реле;
- поломка замка зажигания/контактной группы;
- обрыв или КЗ проводки;
- проблемы с противоугонной системой (сигнализация, иммобилайзер);
- поломка втягивающего реле;
- поломка мотора стартера.
Если стартер напрямую крутит, а с ключа нет, то две последние проблемы можно исключить.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

Добираемся до самого стартера.
Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

Отключите минусовой провод от аккумуляторной батареи.
Демонтируйте воздушный фильтр.
Отключите комплект проводков, которые идут на втягивающее.
Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
Снимите стартер.
Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

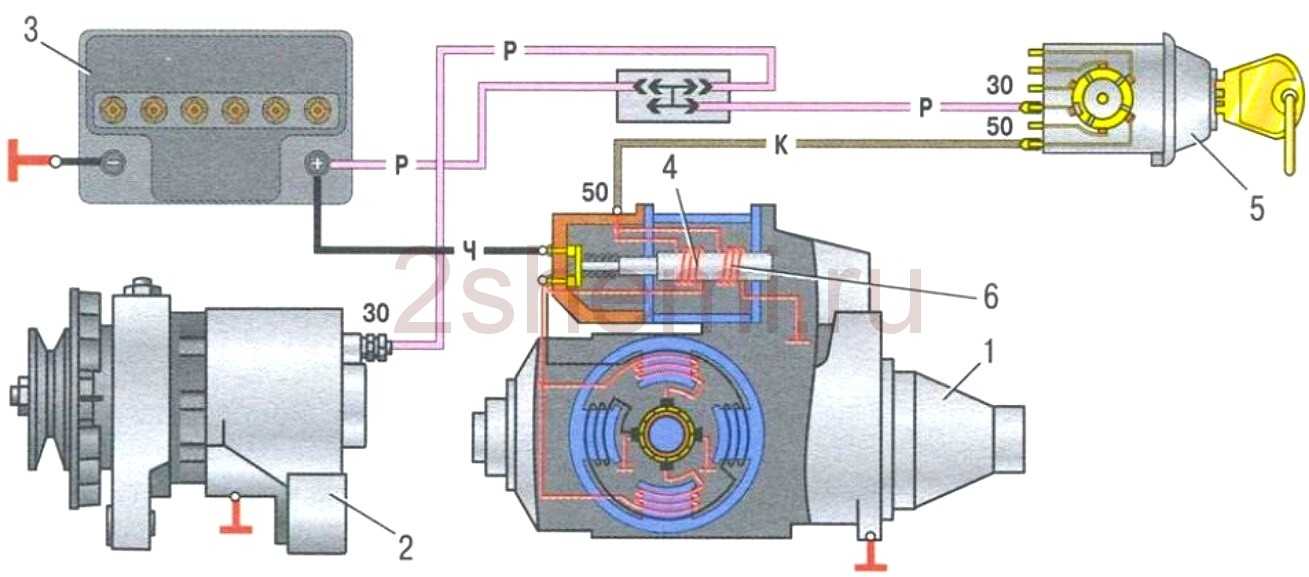

Схема подключения стартера ВАЗ 2106

стартер;
генератор;
аккумуляторная батарея;
втягивающая обмотка тягового реле;
выключатель зажигания;
удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Стартер и дополнительное реле ВАЗ 2114: почему не крутит стартер

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

Устройство пускового механизма

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

Неисправности

Существуют различные признаки неисправности стартера на ВАЗ 2114:

Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

Установка реле стартера

Почти год меня периодически мучила проблема с заводом авто, особенно на горячую то и дело щелкало втягивающее реле, зарядка проседала и машина, как водится, отказывалась заводиться. После самостоятельной диагностики, я естественно решил, что это втягивающее реле.

И так начнем!

Откручиваем крепления воздушного фильтра

Откручиваем

Затем отгибаем его в сторону и зацепляем на заранее подготовленный проводок, привязанный к петле капота!)) (критически удобная вещь, мне подсказал это бывший хозяин машины).

Зацепили

Затем, немного сбрызнув WDшкой, откручиваем гайки крепления стартера, у меня самой нижней гайки уже не было, вероятно что стартер уже снимали и чтобы не переживать геморрой связанный с откручиванием самой нижней гайки.

Откручиваем

Возможно если у вас стоит штатный стартер, а соответственно и штатное втягивающее на штатных болтах, то заменить его возможно не снимая весь стартер целиком. Однако! Стартер у меня, как выяснилось, не заводской, а чебоксарский! Как это определить не изучив заводскую маркировку? Да очень просто! Достаточно посмотреть на обратную сторону реле.

Купить новое втягивающее мне удалось только в магазине специализирующимся на продаже и ремонте стартеров и генераторов на все марки авто.

Вот так выглядит новое реле

После того как сняли стартер снимаем втягивающее, и вот как оно выглядит после нескольких лет эксплуатации

Затем обратном порядке всё собираем, тут главное не забыть зацепить подвижную часть реле за лапку, находящуюся в самом стартере!

Устаналиваем всё на машину, заводим раз, всё отлично, два — тоже всё окей, а вот на третий раз БАЦ!

и опять такая же петрушка… Напрашивается знаменитый вывод:«Дело было не в бобине! А мудак сидел в кабине!» И вот тут начинается самое интересное, оказывается у десятого и тринадцатого семейства ВАЗа отсутствует реле стартера! А это означает, что ток большой силы идет напрямую через замок зажигания и блок предохранителей на втягивающее реле! И с годами, где-то в недрах проводки подгорают некие контакты и силы тока уже не хватает для того чтобы втянуть втягивающее реле и нажать на кнопочку, находящуюся в глубине стартера, чтобы подать напряжение на сам стартер! Чтобы избежать данных проблем с заводом авто, необходимо своими силами установить реле стартера в разрыв управляющего провода, который идет от замка зажигания. (Об этом мне рассказал опять таки мой товарищ и по совместительству бывший владелец данного транспортного средства).

Но перед тем как позвонить своему другу и узнать всё это, я снял стартер во второй раз, разобрал его полностью и от души почистил все его внутренности от выработки. Промыл в солярке, смазал где надо, собрал, поставил в машину.

Грязные внутренности

Почистил

Обязательно смазываем шток литолом или любой другой смазкой

И когда она опять с третьего раза отказалась заводиться, стал звонить своему приятелю!))) А после разговора нашел в гараже обычное 4-х контактное реле, мамку для него и самое главное достаточно толстые провода чтобы не грелись от тока который нужен для раскрутки стартера.

Штатные провода выковыриваем из штекеров мамки, обжимаем туда свои, немного подматываем изолентой

С другой стороны обжимаем два провода в папки, а два провода в наконечники под болты, которые вкручиваются в клемы.

Все эти 4 провода я уложил в гофру и для порядка обмотал изолентой.

Вот собственно говоря схема включения реле, всё предельно просто.

Повзаимствовал схему у baan

Провода протянул на моторный щит

Кстати очень важно + и — подключать напрямую к аккумулятору!

Вывод:

если у вас такие же симптомы как у меня и замена втягивающего вам не помогла, то при условии что сам стартер у вас исправен, этот рецепт одназначно поможет вам забыть о проблеме с заводом авто. особенно «на горячую»!

Признаки неисправности втягивающего реле на ваз 2114

Своевременно вспомнить основное правило электриков. В электричестве существует две неисправности:

отсутствие контакта в необходимой точке;
наличие соединения в ненужном месте.

Суть проблемы. Возникло подозрение на неполадки в работе стартера. Симптомы неработоспособности составных частей стартового механизма похожи. Поиск слабого звена необходимо выполнять последовательно в ходе комплексного тестирования.

Нагрузочной вилкой измерить напряжение батареи. Показатели ниже нормы – зарядить.
Снять, почистить, смазать наконечники проводов питания, клеммы аккумулятора. Соединить, закрепить.
Проверить контактную группу замка зажигания. Изолированным проводом с очищенными концами прикоснуться к выводам, создать имитацию работы ключа. Процесс начался – заменить замок.
Следующая на очереди многофункциональная деталь – реле зажигания, прикрытое защитным кожухом рулевой колонки. Кроме участия в подключении стартера элемент коммутации выполняет ряд других операций: включение стеклоочистителей, обогрева стёкол. Токовые перегрузки вызывают перегрев, поломку. Существует несколько методов проверки:

подменить заведомо исправной деталью.
испытать мультиметром в режиме измерения сопротивления. При подаче 12 вольт на контакты 85, 88 прибор между точками 30, 87 должен показать 0 ом. Отсутствие напряжения – бесконечность.
кратковременно перемкнуть гнёзда колодки 30, 87.
подать «+12 вольт» напрямую на красный винт втягивающего реле (ориентироваться на традиционно подключённый штатный провод красного цвета). Позитивный результат указывает на дефект детали. Способ ремонта – замена.

Тестирование втягивающего реле. Если мероприятие из предыдущего пункта не вызвало срабатывание – сделать профилактику контактов.

Отключить минусовую клемму. Ключом на 10 снять гайки, удалить грязь, окисление. Обработать смазкой. Собрать. Повторить пуск. Отрицательный исход бросает тень на тяговое реле. Отвёрткой с пластмассовой ручкой кратковременно замкнуть контактные болты. Стартер закрутился – виновник обнаружен.
Возможный пробой изоляции, обрыв витков втягивающей обмотки не позволяет создать достаточное поле. Межвитковое замыкание, пробивание на массу проверяется мегомметром. Отчаянные мастера используют провода с лампочкой 220 вольт, сеть переменного электропитания. Обрыв может показать тестер.
Если перемычкой положительного результата добиться не удалось – нужно снимать, ремонтировать стартер.

Встречается ситуация: реле втянулось, начал включаться стартер, прекращение вращения стартера. Предполагается плохое состояние удерживающей обмотки. Испытывается аналогично предыдущей катушке. Резюме – замена тягового реле.
Очередное нарушение алгоритма функционирования пускового механизма обнаруживается при включённом двигателе. Не отсоединяется венец коленчатого вала с шестернёй стартера. Раздаются стуки. Исправная обгонная муфта не позволяет превратить стартер в генератор. Необходимо срочно заглушить мотор. Кроме износа, перекоса металлических деталей механизма грешат залипшие контактные пятаки втягивающего реле. Решение понятно. Демонтировать агрегат. Разобрать, обнаружить дефект. Сменить изношенный компонент, почистить, смазать. Собрать, проверить, установить обратно. Сложный ремонт стартера предпочтительнее доверить специалисту.

Будет полезно: Диагностика и расшифровка кодов ошибок на автомобиле audi a4 (видео)

Проблемы со стартером на ВАЗ 2114 и их устранение

Если автомобиль не заводится, стартер не крутит, а тяговое реле характерно щелкает, то проблему следует искать в цепи питания

В первую очередь внимание следует уделить аккумуляторной батарее. Она не должна быть разряжена

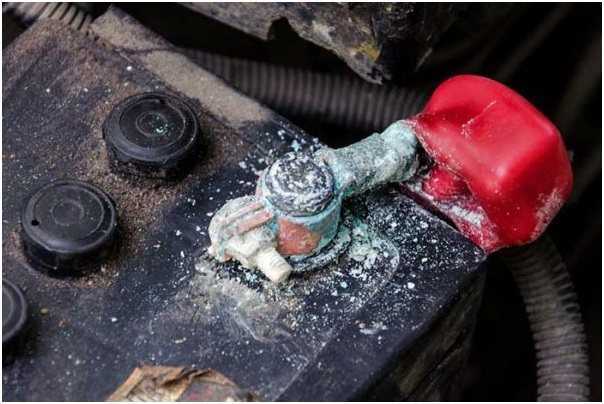

Также требуется осмотреть клеммы АКБ

Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой

Также требуется осмотреть клеммы АКБ. Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой.

Для поиска проблем связанных со стартером его требуется разобрать

В первую очередь внимание следует уделить щеточному узлу. Через него протекает большой ток, что приводит к термическим разрушениям

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали

Пружины должны обладать достаточно высокой упругостью

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали. Пружины должны обладать достаточно высокой упругостью

Недопустимо наличие любых деформаций щеткодержателей

Недопустимо наличие любых деформаций щеткодержателей.

Самым слабым звеном стартера ВАЗ 2114 являются четыре щетки. Они сильно подвержены износу в результате трения об коллектор

Поэтому при их визуальном осмотре важно не только контролировать отсутствие термических и механических повреждений, но и измерить остаточную длину. Если размер близится к 4 мм, то щетки подлежат замене

В планетарном редукторе имеется смазка

Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

В планетарном редукторе имеется смазка. Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

Поэтому при разборке важно промыть шестеренки. Во время сборки редуктор должен быть заполнен свежей смазкой

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

Осуществить проверку идущей к реле проводки на наличие обрыва.
Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – энергии аккумулятора, скорее всего, недостаточно для запуска двигателя, но хватает, чтобы срабатывало реле.
