Что такое трансформатор, его устройство, принцип действия и назначение

Трансформатор для различных целей

Трансформатор — это электрическое устройство, которое используется для изменения значения напряжения в электрической сети. Он может быть использован для различных целей и в различных областях промышленности.

Одной из основных областей применения трансформаторов является энергетика. Они используются для передачи и распределения электроэнергии. Трансформаторы позволяют изменять напряжение, что делает возможным передачу электроэнергии на большие расстояния без больших потерь энергии.

Трансформаторы также широко используются в промышленности. Они могут быть использованы для питания различного оборудования, такого как станки, насосы, компрессоры и другие электрические приборы. Трансформаторы позволяют адаптировать напряжение электрической сети под требования данного оборудования.

Трансформаторы также могут быть использованы в электронике, в частности, для питания различных устройств. Например, они могут быть использованы для питания компьютеров, телевизоров, радио и других электронных приборов. Такие трансформаторы обычно имеют компактный размер и низкий вес, чтобы их было удобно использовать в бытовых условиях.

Трансформаторы также могут использоваться в области связи и телекоммуникаций. Они могут быть использованы для питания телефонных централей, сотовых базовых станций и другого оборудования связи. Такие трансформаторы обычно имеют высокую надежность и стабильность работы, чтобы обеспечить непрерывность связи.

Таким образом, трансформаторы играют важную роль в различных областях промышленности и использование их позволяет обеспечить эффективную и надежную работу электротехнического оборудования.

Использование в электроэнергетике

РПН трансформаторы широко применяются в электроэнергетике благодаря их высокой надежности, эффективности и экономичности. Они играют важную роль в передаче и распределении электроэнергии, обеспечивая стабильную работу электрической сети.

Одним из основных применений РПН трансформаторов является повышение или понижение напряжения в электрической сети. Они позволяют переводить электроэнергию с одного напряжения на другое, обеспечивая работу электросетей различных уровней напряжения.

РПН трансформаторы также используются для измерения электрических параметров, таких как напряжение, ток и мощность. Они позволяют точно измерять электрические характеристики системы и контролировать их соответствие заданным значениям.

Эти трансформаторы также находят применение в системах резервного питания, обеспечивая непрерывность электроснабжения при возникновении отключений или сбоев в основной сети. Они могут быть использованы в сетях аварийного питания, телекоммуникационных системах, больницах, магазинах и других объектах, где надежное электропитание критично.

РПН трансформаторы также широко применяются в системах солнечной и ветровой энергетики, где они играют роль в преобразовании переменной энергии в постоянную и обратно. Они участвуют в процессе управления и контроля производства электроэнергии из возобновляемых источников.

Суммируя, РПН трансформаторы имеют широкий спектр применения в электроэнергетике, включая передачу и распределение электроэнергии, измерение электрических параметров, резервное питание и возобновляемую энергетику. Они обеспечивают стабильную работу электрической сети и важны для эффективного функционирования электроэнергетической системы.

Схема электрооборудования и первичных соединений, его строение

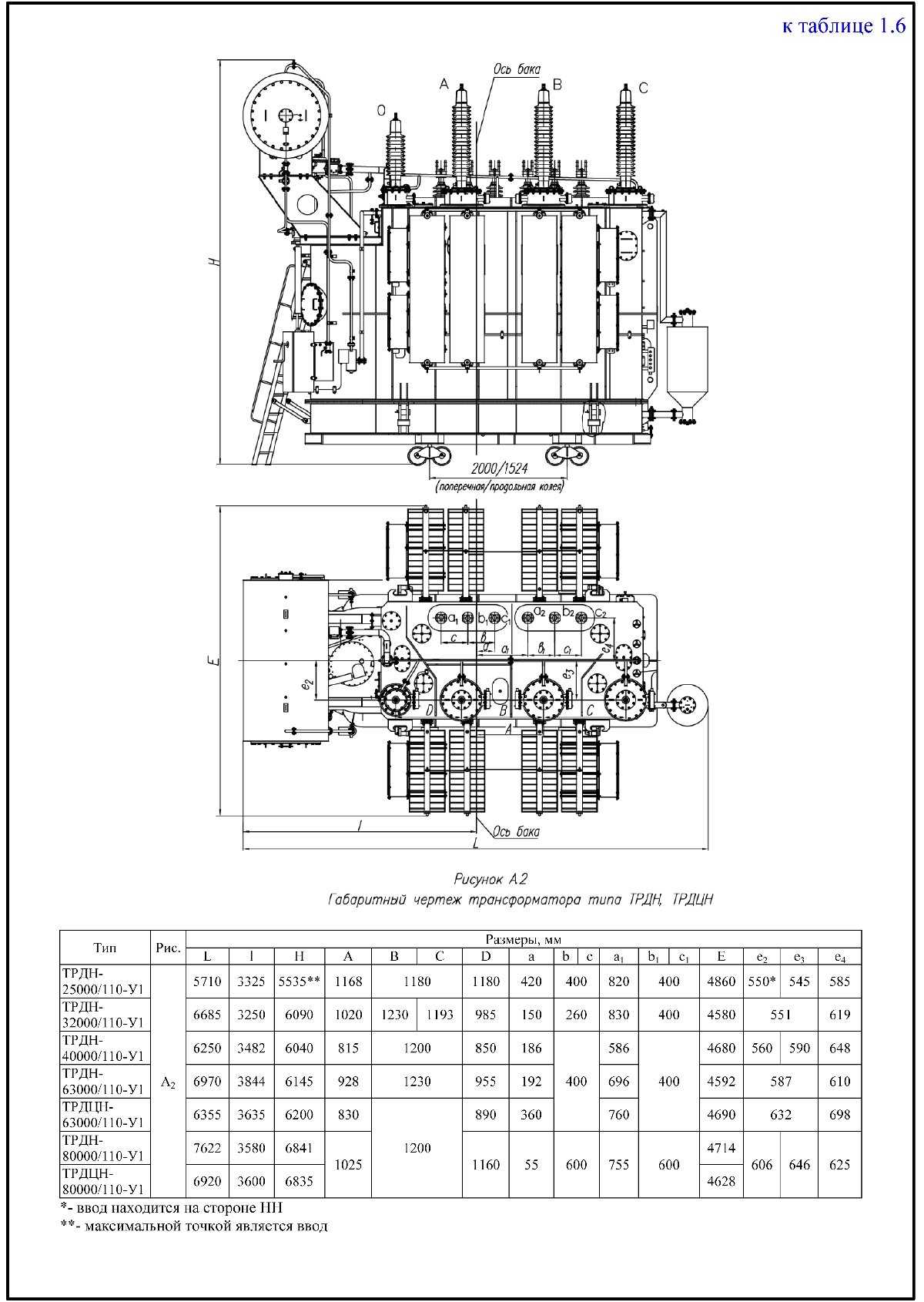

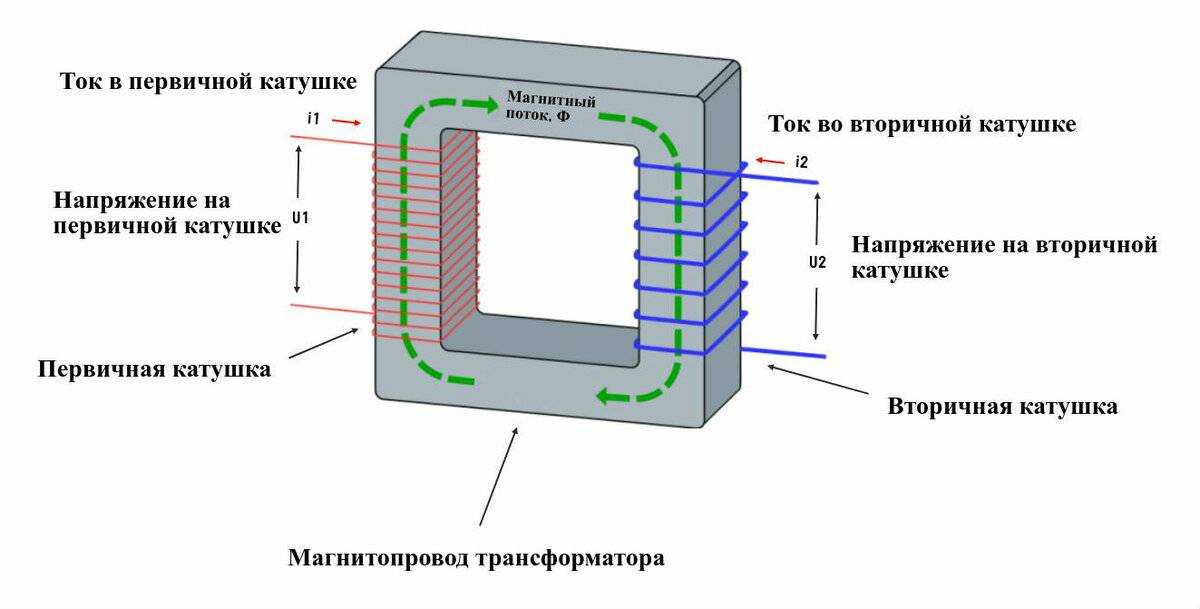

Разберемся из чего состоит трансформатор, а также какие первичные соединения присутствуют:

По стандарту техника состоит из нескольких элементов:

1. Ввода высокого, среднего, низкого напряжения. Они размещаются на фарфоровой изоляции, высота последней зависит от класса напряжения.
2. Электрический ток в этой модели проходит через трансформатор тока 110 киловольт. Изделие служит для дифференциальной защиты.
3. Внутри размещается 3 обмотки, высокого, среднего и низкого напряжения, которые размещаются на магнитопроводе. Активная часть погружена в специальное трансформаторное масло. Отслеживание и отбор осуществляется в расширительном баке.
4. В отдельном блоке размещается РПН, который служит элементом регулировки напряжения под нагрузкой. Последний обладает 16 положениями.

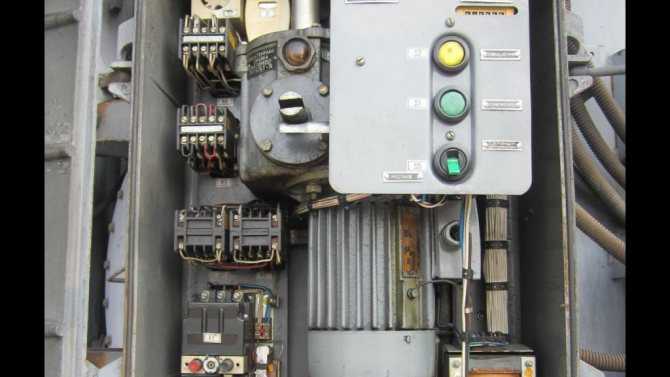

5. Рядом располагается шкаф с моторным приводом, а также с резервирующими защитами.

Если рассматривать первичную схему подстанции с трансформатором 110 кВ, тогда в стандартном исполнении по высокой стороне находится короткозамыкатель и отделитель с линейным разъединителем РЛНД-110 кВ или элегазовый выключатель, по стороне 35 кВ масляный выключатель, по стороне 10 кВ вакуумный/масляный выключатель.

На шинном мосту будет отпайка на трансформатор собственных нужд. Для электрооборудования такого типа устанавливают ЗОН, который использует по режимам сети или при оперативных переключениях для ремонта.

Что такое анцапфа: определение и назначение

Анцапфа трансформатора – это переключатель ПБВ, располагающийся на стороне высшего напряжения. Предназначается для корректировки коэффициента трансформации. В простом понимании процесс предполагает изменение числа витков в обмотке, что по физическим законам корректирует величину напряжения.

Подобный элемент позволяет изменять уровень напряжения на +/- 10%. Уровень зависит от мощности силового оборудования, его технических особенностей. Регулировка анцапфы трансформатора 10/0,4 кв осуществляется только при выведенном в ремонт оборудовании (переключение без возбуждения).

Выполнять корректировку в любое удобное время не представляется возможным, так как осуществление операции требует обесточивания абонентов. Именно поэтому на мощных трансформаторах силовых подстанций от 110 кВ и выше используется другое устройство, именуемое РПН.

Регулировка напряжения под нагрузкой считается усовершенствованной анцапфой, которая позволяет изменять количество витков без отключения. Для комфорта соблюдения режимов диспетчерским персоналом, РПН дополняется телемеханикой.

Классификация трансформаторов

Трансформаторы бывают:

• повышающими (если на вторичной обмотке напряжение больше, чем на первичной);
• понижающими (если на второй катушке напряжение меньше, чем на первой).

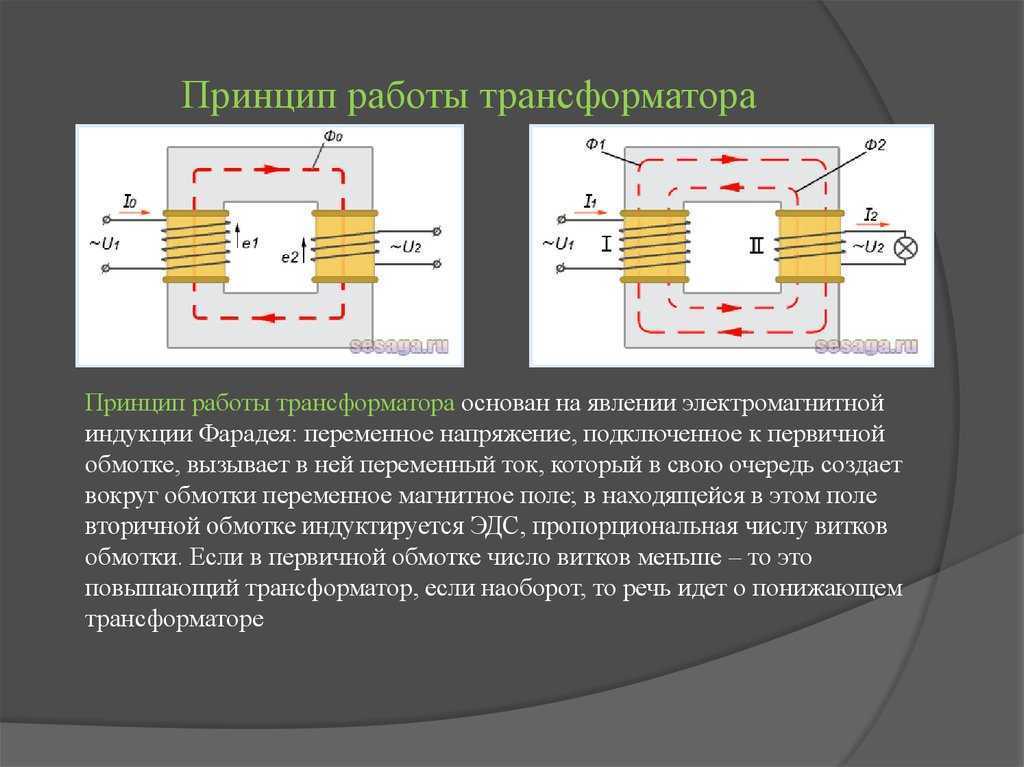

Напряжение на первичной и выходной катушках зависит от соотношения количества витков обмоток на них. Чем их больше, тем выше напряжение. Соответственно, если входная обмотка имеет больше витков, чем выходная, на ней будет более высокое напряжение, и наоборот.

Трансформаторы отличаются обширной классификацией по назначению:

1. Силовой. Назначение силовых трансформаторов ясно из названия. В основном это устройства большой мощности, используемые в сетях ЛЭП для преобразования электрической энергии и передачи ее конечному потребителю. Использование таких устройств возможно в высоковольтных трехфазных сетях.
2. Автотрансформатор. Это прибор, в котором первичная и вторичная обмотки соединены между собой напрямую. Такое устройство характеризуется тремя выводами. Трансформаторы данного типа имеют повышенный риск высоковольтного удара по нагрузке. Поэтому они должны быть надежно заземлены.
3. Трансформатор тока или измерительный трансформатор. В таких устройствах первичную обмотку подключают последовательно в электроцепь с другими устройствами и получают гальваническую развязку. Первичная цепь контролируется изменением однофазной нагрузки, а вторичная катушка используется в цепи сигнализации или измерительных приборов. В таком типе устройства вторичная обмотка работает в режиме короткого замыкания.
4. Трансформатор напряжения. Это устройство, понижающее напряжение. Обычно применяется для изоляции цепей защиты измерительных приборов.
5. Импульсный. Это прибор, созданный для преобразования импульсов при обязательном сохранении их формы. Устройство меняет амплитуду и полярность импульсных сигналов, не затрагивая форму.
6. Сварочный. Для работы такого устройства нужен большой сварочный ток, с помощью которого аппарат расплавляет металл. Сетевое напряжение при этом снижено до безопасного уровня.
7. Разделительный. Основной характеристикой такого прибора является отсутствие электрической связи между обводками. Силовые разделительные аппараты используют для повышения безопасности электросетей и для обеспечения гальванической развязки между узлами электроцепей.
8. Согласующий. Такое устройство применяется для согласования сопротивления в электронных схемах. Прибор обеспечивает минимальное искажение сигналов, создает развязки между узлами устройств в электрической цепи.
9. Пик-трансформатор. Аппарат преобразовывает синусоидальный ток в импульсное напряжение. Полярность напряжения на выходе меняется через каждые полпериода.
10. Воздушный. Это силовой трансформатор сухого охлаждения. Такой тип устройств обычно применяется для преобразования напряжения в сети, в том числе и в трехфазных схемах.
11. Масляный. Это силовой трансформатор, у которого охлаждение происходит с помощью специального масла. Такие приборы применяют при большой выходной мощности (выше 6 кВ), чтобы предотвратить разрушение изоляции обмоток вследствие их перегрева.
12. Сдвоенный дроссель. Устройство имеет абсолютно одинаковые катушки, между которыми образуется встречный индуктивный фильтр. Такой прибор эффективнее, чем у дросселя.
13. Вращающийся. Устройство состоит из двух половинок сердечника с катушками, которые вращаются относительно друг друга. Обмен сигналами в приборе происходит при больших скоростях вращения.

Трансформатор НАМИ расшифровка

НАМИ – это трехфазный антирезонансный трансформатор напряжения с масляной системой охлаждения и естественной циркуляцией воздуха для контроля изоляции сети.

Трансформаторы типа НАМИ защищают конструктивные узлы устройств от перегрева и других резонансных процессов. Данное оборудование обеспечивает бесперебойную работу устройств и вырабатывает сигнал измерительной информации, который передается приборам учета, управления, автоматики, сигнализации, защиты с определенными показателями тока. Для эффективной работы требуются заземление и соблюдение температурного режима строго в интервале от –15 до +35 ºC.

Номенклатура (на примере НАМИ-10-У2):

Похожие

	Российской Федерации Руководящий нормативный документ типовая технологическая…Инструкция предназначена для персонала электростанций, предприятий электрических сетей, ремонтных предприятий и организаций Минэнерго…		Российской Федерации Руководящий нормативный документ типовая технологическая…Инструкция предназначена для персонала электростанций, предприятий электрических сетей, ремонтных предприятий и организаций Минэнерго…
	Контроль за состоянием трансформаторовРазличное назначение, нередко связанное с различиями в конструкции, разнообразные условия работы и другие особенности требуют различного…		Типовая инструкция по эксплуатации генераторов на электростанциях рд 34. 45. 501-88Разработано всесоюзным научно-исследовательским институтом электроэнергетики (внииэ)
	Типовая инструкция по эксплуатации автоматических установок водяного…Разработано акционерным обществом Фирма по наладке, совершенствованию технологии		С. Д. Лизунов сушка и дегазация трансформаторов высокого напряженияВ предлагаемом обзоре зарубежной литературы последних лет рассматриваются вопросы сушки и вакуумной обработки изоляции трансформаторов…
	Учебного курса, содержание лекцииПроверка силовых трансформаторов перед включением в работу Способы сушки изоляции трансформаторов		Инструкция по проверке трансформаторов напряженияВ инструкции приведены программа и методы проверки трансформаторов напряжения (ТВ) и их вторичных цепей. Даны основные сведения о…
	Встраиваемые светодиодные светильники al 501 Инструкция по эксплуатацииСветильник предназначен для общего освещения помещений офисов, торговых и выставочных залов, помещений общественного питания, магазинов…		Книга рассчитана на подготовленного читателя, знакомого с теорией…Книга предназначена для студентов и аспирантов энергетических вузов и инженерно-технического персонала трансформаторных заводов,…
	Руководство по эксплуатации рукю 442273. 501 РэНастоящее руководство по эксплуатации, объединенное с паспортом, удостоверяет основные технические характеристики прибора для определения…		Техническое задание на выполнение работ по техническому переоснащению…Аскуэ, трансформаторов тока и трансформаторов напряжения турбогенераторов тг-1, тг-2 и тсн 21Т, 22т симферопольской тэц на современные…
	Инструкция по вводу в эксплуатацию и погрузочно-разгрузочным работам…Каждый служащий, имеющий какое-либо отношение к транспортировке, установке, уходу и использованию трансформаторов тока (в сокращении…		Руководство по эксплуатации сварочного аппарата с горячим клином тн-501Пвх), eva, hdpe (пнд), pp (полипропилен) и других материалов, подлежащих термосплавке
	Методические указания по эксплуатации мазутных хозяйств тепловых…Утверждено главным инженером Филиала ОАО «Инженерный центр еэс» «Фирма оргрэс» В. А. Купченко 04. 04. 2005 г		Техническое описание и инструкция по эксплуатации -1Установка типа им-65 (в дальнейшем по тексту- установка) предназначена для испытания выпрямленным напряжением изоляции силовых кабелей,…

Руководство, инструкция по применению

Инструкция, руководство по применению

Преимущества и недостатки регулирования посредством РПН

Преимущества регулирования без отключения нагрузки в возможности поддержания параметров сети на выходе трансформатора на заданном уровне при изменении характеристик подаваемого напряжения. Также это устройство позволяет регулировать параметры, с учётом необходимой величины. Выполнение указанных функций достигается без отключения агрегата.

Недостатки связаны с необходимостью усложнения конструкции трансформатора, связанной с использованием дополнительных элементов. Одновременно снижается надёжность работы агрегата, увеличивается его масса и габаритные размеры.

РОСПРИРОДНАДЗОР

Он значительно упрощает процесс: подготовка документа в нужном формате по каждому из видов загрязнений, его проверка и отправка непосредственно на сайт исполнительного органа в «Контуре» происходят автоматически. После декларант получает письмо о состоянии доставки документа. Если по каким-то причинам загрузить его на портал Росприроднадзора не удалось, он сохраняется в архиве и, как только нагрузка на сайте станет меньшей, подгружается из «очереди».

Основными преимуществами системы Контур.Экстерн являются:

• Законодательная актуальность: сервис обновляется в соответствии с каждым новым законом или правками.
• Легкий и быстрый расчет: достаточно при первой загрузке «Контура» указать полную информацию о предприятии, ее деятельности, источниках загрязнения, при следующих отправках данные будут загружаться автоматически.
• Всегда 100-процентная правильность заполнения, после автоматической проверки системой пользователь получает предложение исправить найденные ошибки.
• Отчетный документ отправляется в один клик.

Важно знать:
Стоимость тарифа «Отчетность в РПН» – 4300 рублей в год.
Для абонентов Контур.Экстерн дополнительный сертификат не нужен. Если подключение первичное и нужно сдать отчетность только в РПН, то выпуск сертификата входит в стоимость тарифа «Отчетность в РПН».
Для выпуска сертификата нужны: паспорт, СНИЛС и заявление на выдачу сертификата.

Особые обозначения

В зависимости от категории установки могут применяться особые обозначения. Для трансформатора тока и напряжения они могут не совпадать. Вторая разновидность техники применяется при работе защитных механизмов или для измерения тока. Первая категория приборов предназначается для изменения значения переменного тока.

Трансформаторы напряжения не используют для передачи электричества большой мощности. Они способны создавать развязку от низковольтных коммуникаций. В цепях с напряжением 12В и менее применяется эта категория приборов. Основным их рабочим параметром выступает ток и напряжение первичной обмотки. Именно их величину предоставляет производитель.

Маркировка трансформаторов напряжения начинается с их конструкции. Если это проходная конструкция, она обозначается литерой П. Если её нет, это опорный вид аппаратов. Литой изолятор имеет в маркировке Л, а фарфоровый – Ф. Встроенный изолятор имеет В.

Расшифровка современных трансформаторов тока выполняется в установленной последовательности. Она начинается с Т, которая характеризует представленные приборы. Способ установки может быть проходным (П), опорным (О) или шинным (Ш). Если этот прибор присутствует в аппаратуре силовых трансформаторов, он обозначается как ВТ. Если же он встроен в масляный выключатель, то маркировка будет иметь букву В. При наружной установке прибор будет иметь Н.

Струйная защита бака РПН

Силовые трансформаторы 110 кВ имеют, как правило, встроенное устройство регулировки напряжения под нагрузкой (РПН).

Устройство РПН находится в отдельном отсеке бака трансформатора, изолированного от основного бака с обмотками. Поэтому для данного устройства предусмотрено отдельное защитное устройство — струйное реле.

Все повреждения внутри бака РПН сопровождаются выбросом трансформаторного масла в расширитель, поэтому в случае наличия потока масла мгновенно срабатывает струйная защита, осуществляя автоматическое отключение силового трансформатора от электрической сети.

Ремонт переключающих устройств (РПН трансформатора)

При ремонте устройств переключения без возбуждения (ПБВ) тщательно осматривают все контактные соединения переключателя и отводов; определяют плотность прилегания контактов, проверяя зазор между ламелями щупом; измеряют переходное электрическое сопротивление.

Особое внимание обращают на состояние контактной поверхности. При наличии подгаров или оплавлений устройство заменяют (в зависимости от характера или степени повреждения устройство иногда восстанавливают)

При наличии подгаров или оплавлений устройство заменяют (в зависимости от характера или степени повреждения устройство иногда восстанавливают).

Для удаления налета, образующегося при работе в масле, контактную часть переключателя тщательно протирают технической салфеткой, смоченной в ацетоне или бензине. Остальную часть устройства промывают чистым трансформаторным маслом.

При ремонте переключающих устройств регулирования под нагрузкой (РПН) кроме общих работ по очистке, протирке и промывке наружных и внутренних поверхностей деталей и частей устройства проверяют контактные поверхности избирателя ступеней, контакторов и электрической части приводного механизма. Подгоревшие контакты избирателя, главные контакты контактора и привода тщательно зачищают и проверяют на плотность прилегания, после чего выясняют и устраняют причину подгорания.

Отказ в работе привода переключателя может быть вызван попаданием влаги из-за плохой герметичности дверцы шкафа, а также из-за значительных люфтов соединительных валов. Выявленные дефекты устраняют. Со дна бака контактора удаляют осадки, оставшиеся после слива масла, а также выполняют другие работы в соответствии с инструкцией по эксплуатации устройства РПН.

Защита РПН

Для обеспечения штатной работы устройства применяется газовая защита. Выполняется дополнительная ёмкость (расширитель), соединённая с основной масляной средой трансформатора специальным каналом, в котором установлено реле и сигнальный элемент.

При незначительном газообразовании сигнальный элемент указывает на снижение уровня масла. В случае выброса, расширившееся масло вытесняется в расширитель. Если интенсивность выброса достигает установленного значения, срабатывает реле, отключая трансформатор. Таким способом предохраняется от разрушения контакторы РПН.

Преимущества и недостатки регулирования посредством РПН

Преимущества регулирования без отключения нагрузки в возможности поддержания параметров сети на выходе трансформатора на заданном уровне при изменении характеристик подаваемого напряжения.

Также это устройство позволяет регулировать параметры, с учётом необходимой величины.

Выполнение указанных функций достигается без отключения агрегата.

Недостатки связаны с необходимостью усложнения конструкции трансформатора, связанной с использованием дополнительных элементов.

Одновременно снижается надёжность работы агрегата, увеличивается его масса и габаритные размеры.

Трансформаторные устройства РПН: Разновидности, принцип работы

Трансформатор позволяет преобразовать переменное напряжение электрической цепи для подачи необходимых (фиксированных) параметров энергопотребления на конечный источник.

В то же время часто возникают проблемы (в частности, для поддержания необходимого уровня напряжения в сетях потребителей), когда необходимо оперативное регулирование.

Самый простой способ – изменение так называемого коэффициента трансформации, когда изменяется количество витков в первичной или вторичной обмотке. Современные силовые трансформаторы оснащены специальными устройствами, которые позволяют добавлять или убирать необходимое количество обмоток.

Точная настройка осуществляется с помощью специального переключателя.

Степень сложности этой регулировки с помощью устройства РПН зависит от частоты использования, а также от функциональности трансформатора и его размеров.

Согласно известным законам электротехники, при изменении нагрузки в цепи изменяется и напряжение. Для обеспечения потребителей необходимым напряжением в допустимых пределах используются различные методы регулирования напряжения.

Как уже говорилось выше, самым простым и эффективным методом является изменение соотношения числа витков первичной и вторичной обмоток.

Это может быть сделано как под нагрузкой (регулирование нагрузки), так и в режиме холостого хода (переключение без нагрузки). В обоих случаях трансформатор должен быть оснащен устройствами РПН, чтобы можно было менять количество обмоток в процессе электромагнитной индукции. Это соответствующим образом изменит коэффициент трансформации трансформатора. Испытания высоковольтных трансформаторов должны проводиться при новом подключении, после капитального или текущего ремонта.

-Переключение трансформатора без возбуждения

Этот тип переключения является сезонным – поскольку он предполагает, что трансформатор не может быть отключен от сети без возникновения проблем для потребителей. Схема управления позволяет изменять коэффициент трансформации на плюс или минус 5% и использовать более простые и дешевые коммутационные устройства. Основной проблемой здесь является прерывание питания во время переключения, поэтому данный метод в основном используется для коррекции выходного напряжения понижающих трансформаторов, которое зависит от входного напряжения в зависимости от сезонных нагрузок.

-Регулирование перегрузки (OLTC)

Этот тип регулирования уже включает в себя динамический мониторинг изменений нагрузки в сети. В зависимости от конкретной модели трансформатора он рассчитан на изменение коэффициента переключения в пределах от ±10% до ±16%. Регулировка выполняется на стороне высокого напряжения обмотки, так как там протекает гораздо меньший ток, что позволяет выполнить процесс с меньшими затратами и высокой надежностью. Управление может быть ручным или автоматическим.

Основные проблемы, возникающие при изменении скорости в этом режиме, следующие

– Невозможность простого размыкания цепи из-за возникновения дуги;

– Необходимость многоступенчатого переключения, что снова приводит к вышеупомянутой проблеме.

Для снижения токов в обмотках короткого замыкания используются специальные токоограничивающие резисторы:

В этом случае каждая ступень устройства РПН должна быть оснащена двумя силовыми контакторами и одним индуктором с двумя обмотками. Во время настройки один из контакторов переключается на следующий контакт с автоматическим замыканием части обмотки трансформатора – дополнительная индуктивность позволяет ограничить ток до требуемых пределов. Затем другой контактор замыкается накоротко, обеспечивая необходимую регулировку без возникновения резких токов.

Основной принцип этого метода, который значительно повышает надежность поворотных выключателей силовых трансформаторов под нагрузкой, основан на изобретении отключающего контактора Янсона. Она заключается в определенном нагружении контактов жесткой пружиной, что позволяет переключать контакты на максимально короткое время между оборотами с помощью специального токоограничивающего резистора.

Кроме того, для регулировки коэффициентов трансформации в некоторых случаях последовательно могут использоваться специальные повышающие трансформаторы, позволяющие изменять как уровень напряжения в сетях, так и фазу. Их использование ограничено в первую очередь высокой стоимостью и сложностью работ по адаптации.

Трансформаторы 110 кВ обычно имеют встроенный регулятор напряжения (OLTC).

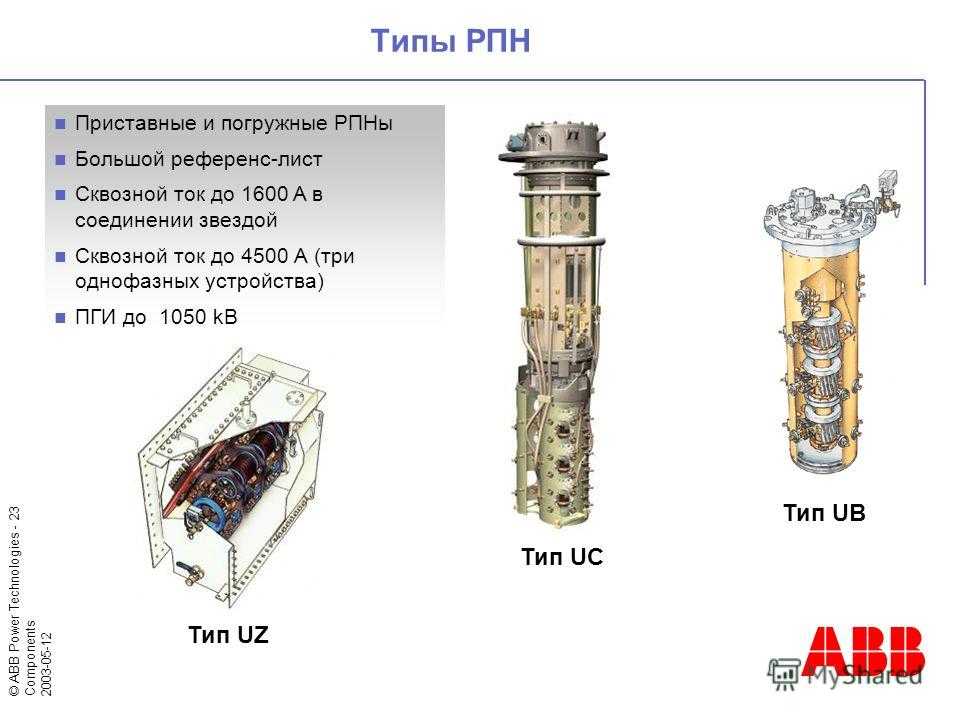

Классификация

Различают несколько типов РПН, отличающихся следующими характеристиками:

• разновидностью токоограничивающего элемента – с реакторами или резисторами;
• наличием или отсутствием контактора;
• количеством фаз – однофазные и трёхфазные;
• типом токовой коммутации.

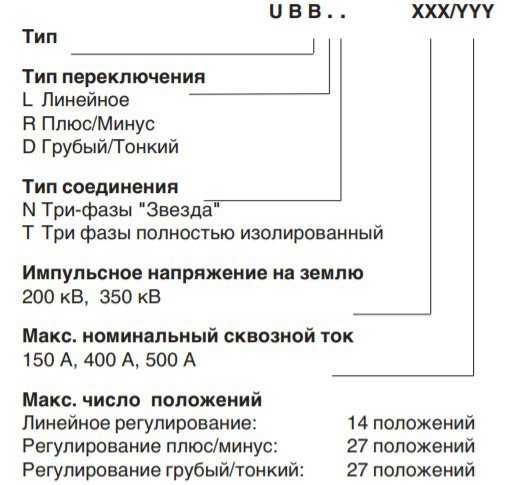

Расшифровка маркировки для РПН типа UBB… В зависимости от способа коммутации тока, существуют следующие разновидности устройств:

• дуга разрывается в объёме, заполненном трансформаторным маслом – устройство предполагает использование дугогасительных контактов, не требующих применения специальных элементов для гашения дуги;
• дуга разрывается в разреженном пространстве – предполагают использование вакуумных дугогасительных камер, производимых промышленным способом;
• отключение производится посредством тиристоров, бездуговым способом;
• комбинированные способы – с сочетанием различных типов коммутации.

Также читайте: Как и какими огнетушителями тушить проводку

Чтобы обеспечить безопасность и функциональность РПН, они снабжаются автоматическими контролирующими элементами и регуляторами напряжения.

Кроме указанных устройств, для изменения характеристик напряжения в мощных агрегатах могут применяться специальные вольтодобавочные трансформаторы. Данное оборудование подключается последовательно и используется вместе с основным агрегатом в качестве вспомогательного. Но указанный способ не получил широкого применения в связи с дороговизной и высокой сложностью схемы.

1.Наладка приводного механизма МЗ-4

2.1.1.
Произвести осмотр ПМ в соответствии с п. .

2.1.2. Проверить наличие защитного заземления корпуса ПМ.

2.1.3. Проверить сопротивление изоляции
цепей управления, указателя положения и двигателя в соответствии с действующими
нормами .

2.1.4. Проверить наличие смазки в редукторе
ПМ, при необходимости произвести доливку согласно указаниям по ПМ.

2.1.5. Произвести прогонку ПМ во всех
положениях с помощью рукоятки. Увеличение вращающего момента на рукоятке
допускается только перед работой контактора при взводе пружин механизма
быстродействия и на время работы предызбирателя.

2.1.6. Проверить работоспособность счетчика
числа переключений и указателя положений в ПМ.

2.1.8. Проверить расцепление механизма
редуктора и выходного вала при выходе за крайние положения, через 4 — 6
оборотов выходного вала. При обратном движении должно происходить автоматическое
сочленение редуктора и вала.

2.1.9. При
прогонке ПМ проверить надежное замыкание контактов контроллера S11 (S12) во время переключения
и срабатывание контроллера S13. По
окончании переключения ролики 3 должны быть в среднем положении и все контакты S11, S12 разомкнуты, как показано на рис. .

При
необходимости предусмотрена возможность регулирования шайбы контроллера S11, S12 ослаблением болтов 5.

Следует
иметь в виду, что по окончании регулирования необходимо снять неполную круговую
диаграмму ПУ (см. п. ).

В
результате регулирования, когда ПМ находится в «нормальном положении», должно
наблюдаться совпадение следующих элементов:

— ролики контроллеров S11, S12, S13 должна находиться в среднем положении
(все контакты S11, S12 разомкнуты);

— под контрольным окном на червячном
редукторе верхнего фланца ПУ должны совпадать риски;

— показания указателей положения ПМ и ПУ
должны совпадать.

2.1.10. Установить ПМ в положение 6 и
включить автоматический выключатель питания. После его включения должна
загореться сигнальная лампа НL2.

Проверить работоспособность ПМ от кнопок местного
управления. Отключение автоматического выключателя дистанционным расцепителем
после начала движения ПМ свидетельствует о неправильном чередовании фаз в цепях
питания.

Рис.
2.1. Контроллер приводного механизма МЗ-4:

1 — командная шайба контроллера S11, S12; 2 — командная шайба контроллера S13; 3
— ролик контроллера; 4 — контроллер; 5 — болты

В этом случае необходимо
поменять местами две фазы питания в ПМ.

При опробовании ПМ от
электрической схемы необходимо обращать внимание на четкость работы
контакторов. При наличии признаков залипания или затирания следует произвести
их полную ревизию. Особое внимание
обратить на надежность работы контактора однократности переключения К4, так как
отказ его в работе приводит к безостановочному переключению в одно из крайних
положений

Особое внимание
обратить на надежность работы контактора однократности переключения К4, так как
отказ его в работе приводит к безостановочному переключению в одно из крайних
положений. Во
время переключения в ПМ должна загораться сигнальная лампа HL1

Во
время переключения в ПМ должна загораться сигнальная лампа HL1.

2.1.12. Проверить автоматическое
прохождение промежуточных положений (при их наличии).

2.1.13. Проверить доводку ПМ до нормального
положения, в сторону которого было начато переключение, при исчезновении
питания во время переключения с последующим его восстановлением. Для этого во
время движения ПМ отключить автоматический выключатель питания и затем включить
его снова.

2.1.14. Проверить действие электрических
блокировок в крайних положениях при управлении ПМ от кнопок и блокировок от
рассогласований трех однофазных ПУ при дистанционном управлении.

2.1.15. Убедиться в прохождении ПМ только
одного положения при длительной команде на переключение от кнопок управления.

2.1.16. Проверить возможность управления от
кнопок, расположенных на двери шкафа ПМ при закрытом ее положении.

2.1.17. Проверить исправность блока питания
дистанционного указателя положений, отсутствие обрывов в блоке сопротивлений и
работоспособность указателя во всем диапазоне.

2.1.18. Обеспечить питание схемы обогрева
независимо от времени года, так как ПМ оборудован термостатом. Включение
обогрева производится автоматически при понижении температуры в шкафу ПМ примерно
до +10 °С.

2.1.19. Проверить надежность работы ПМ при
напряжении питания 0,85U_ном.

Устройство РПН: принцип работы

Как отмечалось выше, регулировка анцапфы трансформатора может выполнять через РПН. Особый тип переключений предполагает постоянную корректировку напряжения в зависимости от времени суток и нагрузки. Регулирование осуществляется в пределах от +/- 10 до 16%. В некоторых случаях устанавливается полностью автоматических механизм, который поддерживает нужный режим работ самостоятельно. Прочие варианты зависят от оперативного управления из диспетчерского пункта или ОПУ.

Что касается принципа работы, то он выполнен следующим образом:

1. Имеется анцапфа, которая путем выкручивания пружины меняет число обмоток. При обычных условиях 33 оборота предполагает изменение количества витков на 1 единицу. Мера регулирования во многом определяется отстройкой шага.
2. Для автоматизации процесса подключается механический мотор, который отстроен для выполнения ровно одной операции. Из ОПУ подается сигнал на электродвигатель, после чего происходит регулирование.
3. Для более быстрого реагирования необходимо задействовать телемеханику, которая обеспечивает процесс из диспетчерского пункта.
