Как работает трансформатор тока

Виды трансформаторов тока

Данные электротехнические устройства классифицируются по нескольким характеристикам. В зависимости от назначения токовые трансформаторы могут быть:

• защитными – снижающими параметры тока для предотвращения выхода из строя потребляющих устройств;
• измерительными – через которые подключаются средства измерения, в том числе электросчётчики;
• промежуточными – устанавливаемыми в системы релейной защиты;
• лабораторными – используемыми для исследовательских целей, обладающими низкой погрешностью измерения, нередко – с несколькими коэффициентами трансформации.

Также читайте: Измерительный трансформатор тока — ТШП Учитывая характер условий эксплуатации, различают трансформаторы:

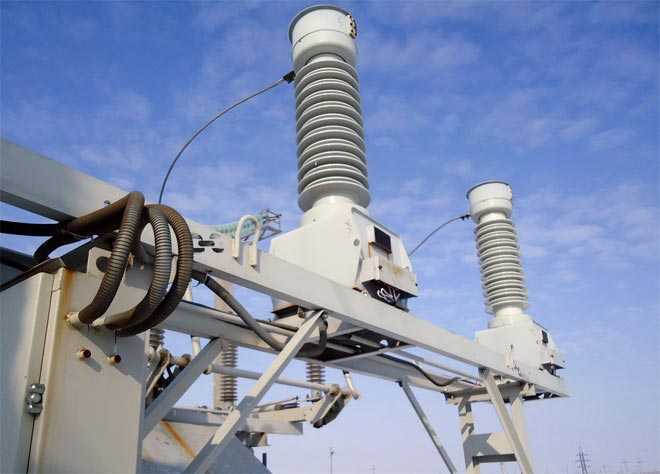

• для наружной установки – защищённые от воздействия атмосферных факторов, которые можно использовать на открытом воздухе;

  Три трансформатора тока для 3-х фаз(А, B? C)

• внутренние – применяемые внутри помещений;

  ТТ для установки внутри помещений

• встроенные – расположенные внутри электрических приборов и являющиеся их составной частью(3 ТА для каждой фазы показаны стрелкой).

  Встроенные ТТ

В зависимости от исполнения первичных обмоток различают устройства:

• одновиткового исполнения;
• многовитковые;
• шинные.

С учётом способа установки их подразделяют на следующие типы:

• проходной;
• опорный.

По числу ступеней изменения тока выделяют трансформаторы:

• одноступенчатого,
• двухступенчатого (каскадного) типа.

Устройства, в зависимости от величины напряжения, на которое они рассчитаны делят на предназначенные для работы в условиях более и менее 1000 В.

Для изготовления сердечника применяется специальная трансформаторная сталь. Изоляция выполняется сухой (бакелитовой, фарфоровой), обычной или бумажно-масляной.

Конструкция и принцип действия трансформаторов тока

Конструктивно трансформаторы тока состоят из:

• Замкнутая магнитная цепь;
• 2 обмотки (первичная, вторичная).

Первичная обмотка соединена последовательно, так что через нее протекает ток полной нагрузки. Вторичная обмотка замыкается на нагрузку (защитные реле, измерительные приборы и т.д.) так, что в ней протекает ток, пропорциональный току первичной обмотки.

Поскольку сопротивление измерительных устройств пренебрежимо мало, предполагается, что все трансформаторы тока работают в режиме, подобном схеме.

Это означает, что геометрическая сумма магнитных потоков равна разности потоков, создаваемых двумя обмотками.

Традиционно трансформаторы тока изготавливаются с несколькими группами вторичных обмоток, одна из которых предназначена для подключения устройств защиты, а другие – для подключения устройств контроля, диагностики и измерения.

К этим обмоткам должна быть подключена нагрузка.

Его сопротивление строго регламентировано, так как даже небольшое отклонение от опорного значения может привести к увеличению погрешности, а значит, к снижению качества измерения, неселективной работе реле.

Смотрите ниже интересное видео о трансформаторах тока:

Погрешность КТ определяется в зависимости от:

• площадь поперечного сечения магнитопровода;
• проницаемость материала, из которого изготовлен магнитопровод;
• размер магнитного пути.

Большое увеличение сопротивления нагрузки во вторичной цепи создает высокое напряжение во вторичной цепи, что приводит к пробою изоляции и, как следствие, к выходу трансформатора из строя.

Предел устойчивости к нагрузкам указан в справочных материалах.

Соединение в первичной цепи осуществляется последовательно с проводником. Вторичная обмотка подключается к какой-либо нагрузке в виде измерительных приборов и различных реле. Между токами двух обмоток существует пропорциональная зависимость, соответствующая количеству витков. Для высоковольтных трансформаторов изоляция между обмотками должна быть рассчитана на полное рабочее напряжение. Обычно один конец вторичной обмотки заземлен, так что потенциал обмотки и потенциал земли будут примерно одинаковыми.

Все трансформаторы тока предназначены для выполнения двух основных функций: измерения и защиты. В некоторых устройствах обе функции могут быть совмещены.

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.

Конечно, трансформаторы не так просты, как может показаться на первый взгляд — ведь мы рассмотрели принцип действия трансформатора кратко. Контрольная по электротехнике  с задачами на расчет трансформатора внезапно может стать настоящей проблемой. Специальный студенческий сервис всегда готов оказать помощь в решении любых проблем с учебой! Обращайтесь в Zaochnik и учитесь легко!

Общие сведения

Перед тем как определить, для чего нужен трансформатор тока, необходимо подробно изучить его устройство, назначение, разновидности и основные преимущества. Вся эта информация поможет выбрать максимально эффективную модель для каждой конкретной установки.

Назначение и устройство

Измерительный трансформатор используется не так часто, как другие виды этого прибора. Это обусловлено его узкой направленностью, которая позволяет максимально качественно выполнять возложенную на него функцию.

Назначение трансформатора тока может быть разнообразным. Наиболее часто используют устройства такого типа в следующих целях:

1. Уменьшение величины первичного тока до требуемых значений. Благодаря этому появляется возможность внедрения электронных счётчиков, амперметров и прочих унифицированных измерительных устройств.
2. Обеспечение гальванической развязки между большим и маленьким напряжением. Это позволяет обезопасить обслуживающий персонал от удара электрическим током и прочих неприятностей.

Устройство токового трансформатора отличается своей простотой и доступностью. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок. Прибор включает в себя следующие составные части:

1. Замкнутый сердечник. Он представляет собой объединённый набор пластин, изготовленных из листовой электротехнической стали.
2. Первичная обмотка, имеющая стандартное количество витков.
3. Одна или две вторичные обмотки.

Основные параметры

Технические характеристики всех измерительных трансформаторов тока описываются несколькими основными параметрами. Они обязательно указываются в паспорте устройства или другой прилагаемой документации. Специалисты рекомендуют по этим показателям выбирать модель прибора, которую мастер может установить на ту или иную конструкцию. Главные параметры:

1. Номинальное напряжение. Величина этого показателя для каждой конкретной модели трансформатора указывается в техническом паспорте. В зависимости от разновидности прибора она может составлять от 0,66 до 1150 кВ.
2. Номинальный ток первичной обмотки. Этот важный параметр можно найти в технической документации и литературе. Некоторые производители указывают его в паспорте. Величина тока зависит от исполнения прибора и варьируется от 1 до 40 тыс. ампер.
3. Номинальный ток во вторичной обмотке. В отличие от предыдущего показателя, этот имеет стандартные значения (1 или 5 ампер). Трансформаторы, которые изготавливаются по индивидуальному заказу, могут иметь параметр, который будет равен 2 или 2,5 А.
4. Коэффициент трансформации. Он представляет собой значение, показывающее соотношение показателей тока в первичной и вторичной обмотках. Профессионалы различают 2 разновидности этого коэффициента (действительный и номинальный) и используют их в различных расчётах.

Преимущества и недостатки

Для того чтобы лучше понять принцип действия и назначение трансформаторов тока, необходимо рассмотреть все достоинства и недостатки этого устройства. Положительных сторон намного больше, поэтому приборы пользуются популярностью у потребителей.

Преимущества измерительных трансформаторов:

• минимальные затраты материала на изготовление сердечника и обмоток;
• небольшие размеры;
• малый вес;
• длительный срок службы устройства;
• устойчивость к намагничиванию постоянным током;
• высокий технологический запас по классу точности;
• дешевизна прибора.

Среди наиболее значимых недостатков выделяются такие:

• низкая чувствительность при малом токе;
• зависимость точности показаний от внешних магнитных полей;
• большая чувствительность к колебаниям тока;
• высокое потребление электроэнергии самим устройством.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Применение трансформатора тока

Главной особенностью трансформатора является его способность преобразовать ток из одной величины в другую. Этим и можно объяснить его широкое применение в современном обществе.

Трансформатор тока используется в электрических сетях для передачи электроэнергии на длинный расстояния с минимальными рисками возникновения замыканий или перенапряжений.

Также данное устройство применяют в электрических источниках питания.

Кроме того, “ТТ” способен обеспечит некий контакт с землей и благодаря эффекту заземления обезопасить окружающих от переизбытка тока.

Если говорить о быте, то трансформатор тока используется в радиоэлектронике, в сварочных аппаратах и другой электротехнике.

Трансформатор напряжения

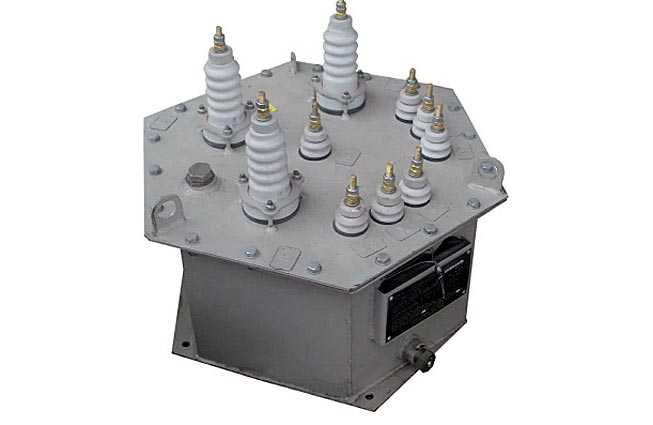

Измерительные трансформаторы напряжения применяются для понижения напряжений первичного контура с уровня 110, 40, 6, 10 кВ и т. д. Таким трансформаторам доступно выполнять ряд функций:

• Преобразовывать первичное переменное напряжение в стандартный электрический ток.
• Защита обслуживающего персонала, подключенных приборов от перегрузок.
• Техническая поддержка оперативных цепей, которые работают от постоянного и переменного тока

По принципу функционирования измерительные трансформаторы напряжения приближаются к режиму холостого хода. Пользуются спросом такие разновидности представленной измерительной техники, как НТМК, НАМИ, НОЛ и прочие агрегаты. Установки работают с постоянным и переменным током, которые соответствуют назначению. Мы уже писали про трансформаторы НТМИ, подробнее читайте здесь.

Конструкция

Конструкция приборов измерительного типа схожа на обычные силовые разновидности оборудования. Агрегат имеет первичную и вторичную (одну или несколько) обмотки. Активная часть включает в себя серечник из специальной электротехнической стали. Материал набран в виде пластин определенной конфигурации.

Первичный контур имеет большее количество витков, чем на вторичной катушке. На него подается напряжение от сети. К выводам вторичной обмотки подсоединяется ваттметр или иное подобное измерительное оборудование. Оно характеризуется высоким сопротивлением. Поэтому в ходе нормальной работы по вторичной обмотке подается ток с малым значением.

На выходе устройство может коммутироваться с различными реле, вольтметром, ваттметром. Принцип действия системы похож на работу силового оборудования. Работа производится с переменным значением электрического тока. Чтобы преобразовать его в постоянную величину, используется в конструкции выпрямитель.

Погрешность

Класс точности представленного оборудования зависит от определенных факторов. На этот показатель влияют потери при намагничивании. На величину погрешности измерительного преобразователя напряжения влияют следующие факторы:

• Проницаемость электротехнической стали сердечника.
• Конструкционное исполнение магнитопривода.
• Коэффициент мощности, который определяется вторичной нагрузкой.

Оборудование способно компенсировать погрешность показателя напряжения при уменьшении количества витков в первичной катушке. Компенсирующие обмотки влияют на уменьшение угловой погрешности.

Обслуживание

Перед монтажом, запуском в эксплуатацию производится испытание представленного оборудования. При измерениях выполняется изучение режимов работы поверяемых агрегатов, а также контроль изоляционных слоев.

В измерительном процессе применяется соответствующая техника. Поверка производится в условиях производства оборудования. После монтажа также необходимо производить соответствующую оценку работы оборудования заявленным характеристикам. Если будут выявлены отклонения, выполняется ремонт измерительных трансформаторов.

Периодически в соответствии с условиями эксплуатации производится техническое обслуживание агрегата. На это влияет тип конструкции. Соответствующее обслуживание аппаратуры позволяет избежать сбоев в работе системы, непредвиденных поломок, остановок в работе.

Установкой, обслуживанием представленной техники имеет право заниматься только квалифицированный персонал. В противном случае это будет небезопасно для сотрудников. Неправильное обслуживание приводит к нарушению работы техники.

Рассмотрев особенности измерительных преобразовательных приборов, можно понять их отличие, особенности эксплуатации и обслуживания. Это поможет подобрать оборудование, необходимое для обеспечения соответствующих потребителей электрическим током заданного значения.

Анализ оптимальных условий режима работы трансформатора тока

Трансформатор тока – это электроустановочное устройство, которое применяется для измерения, защиты и регулирования тока в электрических сетях. Для эффективной работы трансформатора тока необходимо обеспечить оптимальные условия его работы. Рассмотрим основные моменты, которые следует учесть, чтобы обеспечить оптимальный режим работы трансформатора тока.

1. Выбор правильной номинальной мощности

Один из важных параметров трансформатора тока – его номинальная мощность. Номинальная мощность должна быть выбрана таким образом, чтобы она соответствовала рабочему току, который будет протекать через трансформатор. Если номинальная мощность будет недостаточной, то это может привести к перегреву и повреждению устройства.

2. Правильное подключение трансформатора тока

При подключении трансформатора тока необходимо учитывать его положение относительно фазоводов в электрической сети. Обычно трансформатор тока подключается таким образом, чтобы его первичная обмотка обхватывала фазоводы, а вторичная обмотка – измерительное устройство или дополнительное оборудование. Неправильное подключение может привести к некорректным измерениям и повреждению трансформатора тока.

3. Условия окружающей среды

Трансформаторы тока должны работать в условиях, которые соответствуют их техническим характеристикам

Важно учесть такие факторы, как температура, влажность, атмосферные условия и воздействие агрессивных сред. Превышение допустимых значений этих параметров может привести к неправильной работе трансформатора и его повреждению

4. Проверка работоспособности

Для обеспечения оптимального режима работы трансформатора тока необходима его периодическая проверка. Это может включать в себя измерение токов обмоток, проверку перекрытия диапазона измерений, а также визуальный осмотр и проверку на наличие видимых повреждений. В случае выявления неисправностей, трансформатор тока должен быть заменён на исправный.

5. Подбор соответствующего измерительного устройства

Для оптимальной работы трансформатора тока необходимо правильно подобрать соответствующее измерительное устройство. Измерительное устройство должно иметь нужную точность, диапазон измерений и подходящий класс точности. Неправильный выбор измерительного устройства может привести к неточным измерениям и некорректной работе трансформатора тока.

Оптимальные условия работы трансформатора тока:
Выбор правильной номинальной мощности Правильное подключение трансформатора тока Условия окружающей среды Проверка работоспособности Подбор соответствующего измерительного устройства

Конструкция и принцип действия

Внешний вид типичного трансформатора тока представлен на рисунке 1. Характерным признаком этих моделей является наличие у них диэлектрического корпуса. Формы корпусов могут быть разными – от прямоугольных до цилиндрических. В некоторых конструкциях отсутствуют проходные шины в центре корпуса. Вместо них проделано отверстие для обхвата провода, который выполняет функции первичной обмотки.

Рис. 1. Трансформатор тока

Материалы диэлектриков выбирают в зависимости от величины напряжений, для которых предназначено устройство и от условий его эксплуатации. Для обслуживания промышленных энергетических систем изготавливают мощные ТТ с керамическими корпусами цилиндрической формы (см. рис. 2).

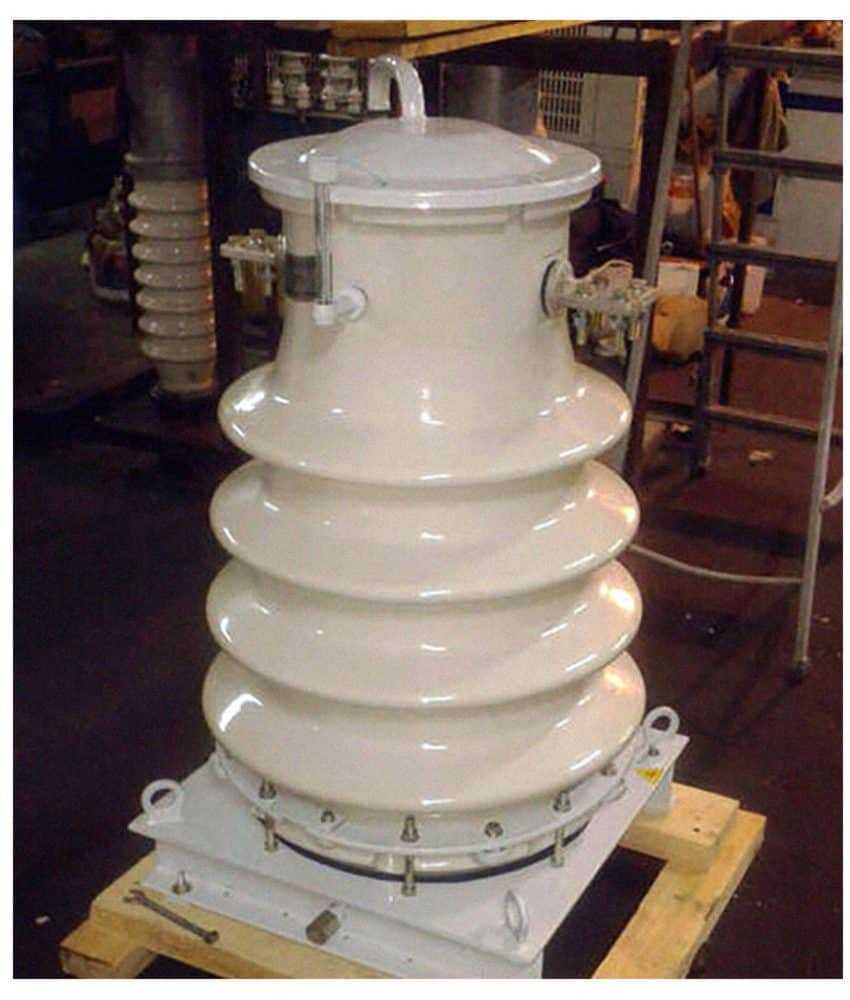

Рис. 2. Промышленный керамический трансформатор тока

Особенностью трансформатора является обязательное наличие нагрузочного элемента (сопротивления) во вторичной обмотке (см. рис. 3). Резистор необходим для того, чтобы не допускать работы в режиме без вторичных нагрузок. Функционирование трансформатор тока с ненагруженными вторичными обмотками недопустимо из-за сильного нагревания (вплоть до разрушения) магнитопровода.

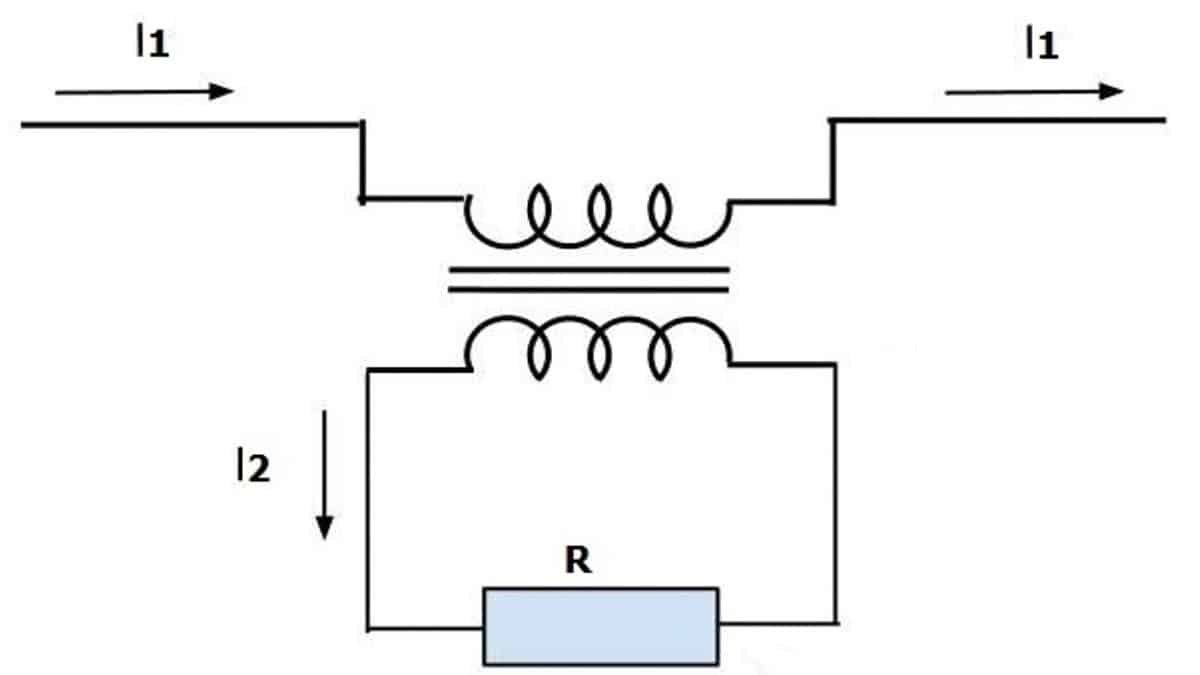

Рис. 3. Принципиальная схема трансформатора тока

В отличие от трансформаторов напряжения, ТТ оснащены только одним витком первичной обмотки (см. рис. 4). Этим витком часто является шина, проходящая сквозь кольцо сердечника с намотанными на него вторичными обмотками (см. рис. 5).

Рис. 4. Схематическое изображение ТТ

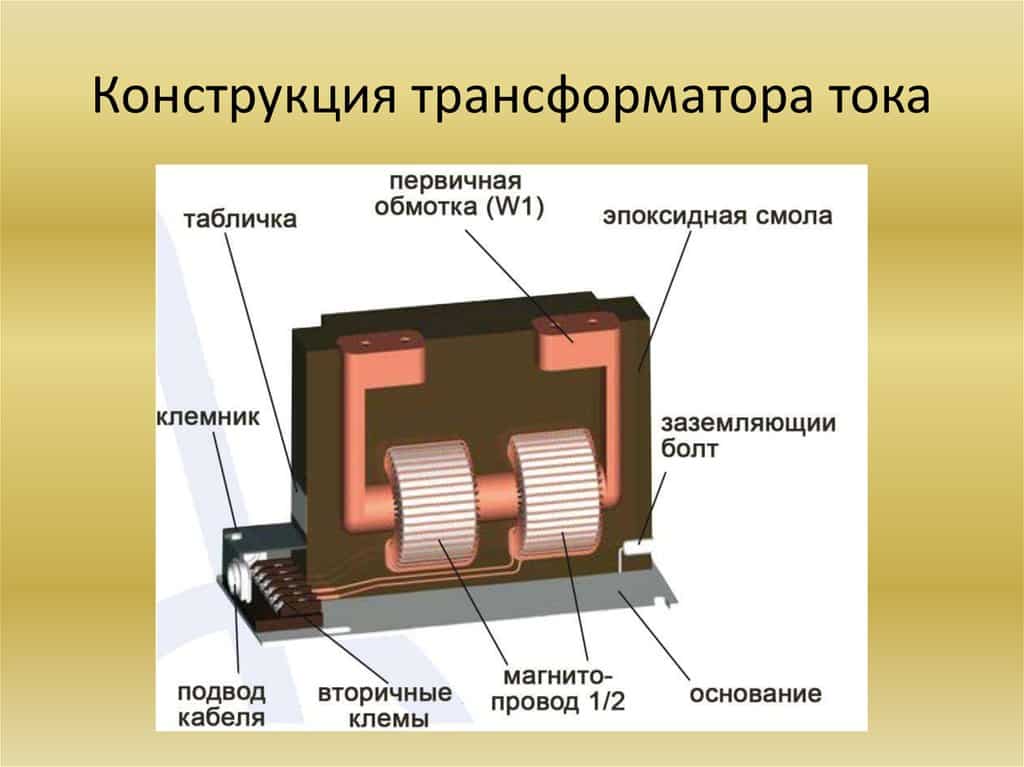

Рис. 5. Устройство ТТ

Иногда в роли первичной обмотки выступает проводник электрической цепи. Для этого конструкция сердечника позволяет применить шарнирное соединение частей трансформатора для обхвата провода (см. рис. 6).

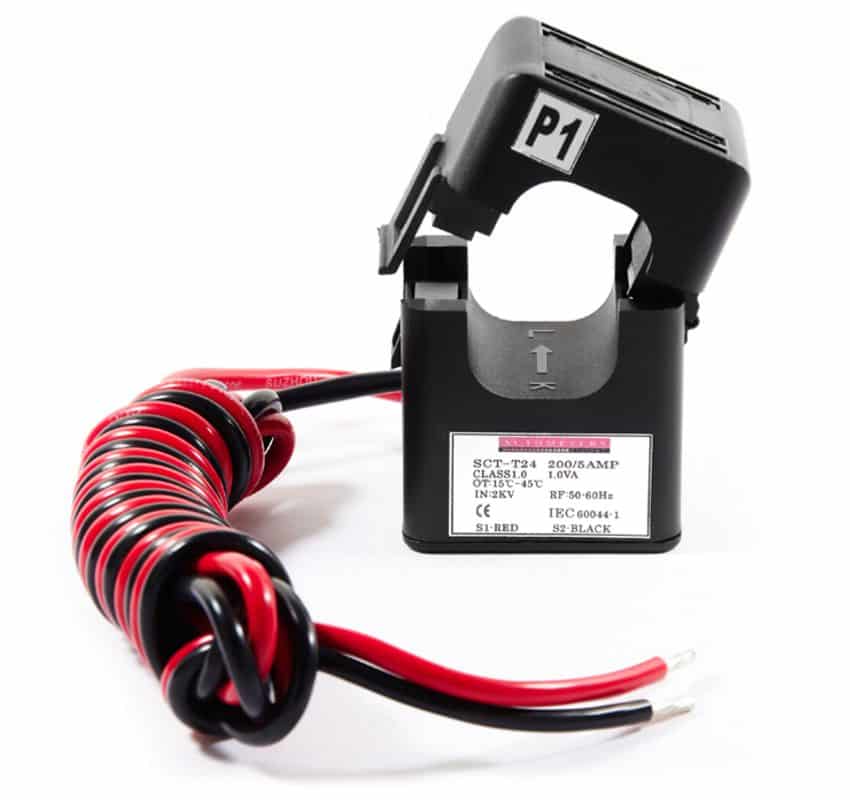

Рис. 6. ТТ с разъемным корпусом

Сердечники трансформаторов выполняются способом шихтования кремнистой стали. В моделях высокого класса точности сердечники изготовляют из материалов на основе нанокристаллических сплавов.

Принцип действия.

Основная задача токовых трансформаторов понизить (повысить) значение тока до приемлемой величины. Принцип действия основан на свойствах трансформации переменного электрического тока. Возникающий переменный магнитный поток улавливается магнитопроводом, перпендикулярным направлению первичного тока. Этот поток создается переменным током первичной катушки и наводит ЭДС во вторичной обмотке. После подключения нагрузки начинает протекать электрический ток по вторичной цепи.

Зависимости между обмотками и токами выражены формулой: k = W2 / W1 = I1 / I2 .

Поскольку ток во вторичной катушке обратно пропорционален количеству витков в ней, то путем увеличения (уменьшения) коэффициента трансформации, зависящего от соотношения числа витков в обмотках, можно добиться нужного значения выходного тока.

На практике, чаще всего, эту величину устанавливают подбором количества витков во вторичной обмотке, делая первичную обмотку одновитковой.

Линейная зависимость выходного тока (при номинальной мощности) позволяет определять параметры величин в первичной цепи. Численно эта величина во вторичной катушке равна произведению реального значения тока на номинальный коэффициент трансформации.

В идеале I1 = kI2 = I2W2/W1. С учетом того, что W1 = 1 (один виток) I1 = I2W2 = kI2. Эти несложные вычисления можно заложить в программу электронного измерителя.

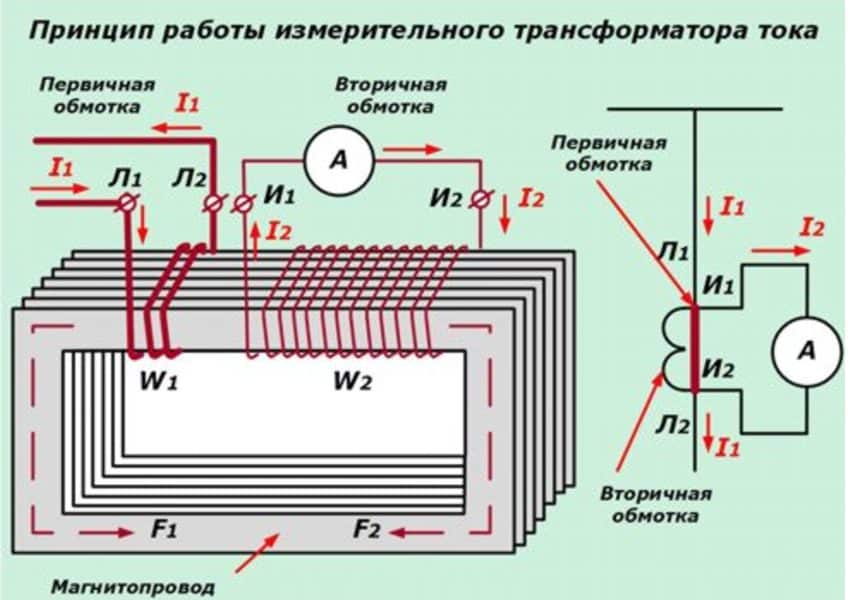

Рис. 7. Принцип действия трансформатора тока

На рисунке 7 не показан нагрузочный резистор. При измерениях необходимо учитывать и его влияние. Все допустимые погрешности в измерениях отображает класс точности ТТ.

Необходимость выбора правильного трансформатора для задачи

Одним из основных критериев выбора трансформатора является его номинальная мощность. Номинальная мощность определяет, какой объем электрической энергии может быть преобразован и передан трансформатором. Превышение номинальной мощности может привести к перегрузке трансформатора и его повреждению, а недостаточная мощность может привести к неправильной работе системы.

Также важно учесть диапазон измеряемых значений, для которых предназначен трансформатор. Например, для измерения больших токов требуется использование трансформатора большой емкости, способного переносить высокие токи без искажения измеряемого сигнала

Точность измерений и защиты также является существенным фактором при выборе трансформатора. Точность трансформатора определяет, насколько точно будут измеряться напряжение или ток в сети. Более точные трансформаторы обеспечивают более надежные результаты измерений и защиты системы от перегрузок и коротких замыканий.

Кроме того, нужно учесть тип трансформатора в соответствии с целью его использования. Например, трансформаторы тока различаются по применению: для измерительных приборов, защиты от токов короткого замыкания или для преобразования тока в сигнал, передаваемый измерительному устройству. Выбор правильного типа трансформатора обеспечивает эффективность и надежность работы системы.

В целом, выбор правильного трансформатора является важной задачей при разработке и эксплуатации электротехнических систем. Недостаточная мощность, неправильные измеряемые значения и тип трансформатора могут привести к неполадкам и снижению эффективности работы системы

Поэтому рекомендуется тщательно изучить требования и особенности системы перед выбором трансформатора для достижения оптимальных результатов.

Какова производительность трансформатора?

Производительность трансформатора является мерой его эффективности преобразования электрической энергии. Она выражается в процентах выходной мощности по отношению к входной мощности. Идеальный трансформатор должен иметь КПД 100%, то есть при преобразовании не будет потерь энергии. Однако на практике существуют различные источники потерь, влияющие на работу трансформатора.

Основными источниками потерь в трансформаторе являются:

1. Потери в меди: Эти потери обусловлены электрическим сопротивлением медного провода, используемого в первичной и вторичной обмотках трансформатора. Чем больше ток, протекающий через трансформатор, тем больше потери в меди.

2. Потери в железе: Эти потери происходят из-за намагничивания и размагничивания железного сердечника трансформатора. При подаче переменного тока на трансформатор железный сердечник многократно намагничивается и размагничивается, что приводит к потерям энергии в виде тепла.

3. Диэлектрические потери: Эти потери обусловлены поляризацией и смещением молекул изоляционного материала, используемого в трансформаторе. Эти молекулы движутся и выделяют тепло во время работы трансформатора, что приводит к потерям энергии.

4. Потери на излучение и проводимость: Эти потери обусловлены тепловым излучением и проводимостью трансформатора в окружающую среду. Чем выше температура трансформатора, тем больше потери на излучение и проводимость.

Для расчета производительности трансформатора используется следующая формула:

Производительность (%) = (Выходная мощность / Входная мощность) x 100%

Производительность трансформатора варьируется в зависимости от его конструкции, размеров, условий нагрузки и качества используемых материалов. В целом, современные трансформаторы имеют КПД более 95%, а это означает, что во время преобразования теряется лишь небольшое количество энергии.

Каким должен быть идеальный трансформер

Идеальный трансформатор — это трансформатор, который соответствует определенным идеальным теоретическим характеристикам. Эти особенности заключаются в следующем:

1. Идеальное преобразование напряжения: Идеальный трансформатор способен изменять входное напряжение на любую желаемую величину во вторичной обмотке без потерь мощности. Это означает, что соотношение между входным напряжением (V1) и выходным напряжением (V2) точно пропорционально соотношению количества витков в первичной обмотке (N1) и количества витков во вторичной обмотке (N2). Математически это выражается как V1/V2 = N1/N2.

2. Идеальная передача энергии: Идеальный трансформатор не имеет потерь энергии при передаче мощности от первичной обмотки к вторичной. Это означает, что входная мощность (P1) равна выходной мощности (P2). Математически это выражается как P1 = P2.

3. Бесконечный импеданс на вторичной обмотке: В идеальном трансформаторе импеданс вторичной обмотки бесконечен, что означает отсутствие падения напряжения на вторичной обмотке при подключении нагрузки. Это позволяет полностью передавать выходную мощность на нагрузку без потерь.

4. Нулевой ток возбуждения: В идеальном трансформаторе ток возбуждения, то есть ток, необходимый для намагничивания сердечника трансформатора, равен нулю. Это означает, что для поддержания магнитного потока в сердечнике не требуется никакой мощности и, следовательно, нет потерь, связанных с этим током.

5. Ровная частотная характеристика: Идеальный трансформатор имеет плоскую частотную характеристику, то есть он может передавать сигналы любой частоты без искажений. На выходном сигнале нет эффекта фазового сдвига или затухания по сравнению с входным сигналом.

Важно отметить, что эти характеристики идеальны и на практике реальные трансформаторы имеют потери и ограничения, которые делают их менее эффективными, чем идеальные. Однако идеальные трансформаторы являются полезным инструментом для понимания основных концепций трансформаторов и их теоретической работы
