Основные характеристики
Одной из основных характеристик вводного автомата является так называемая «предельная коммутационная стойкость» (ПКС), которую принято определять как максимальную отключающую и включающую способности. Каждая из них представляется как наибольшее значение тока в коммутируемой цепи, которую способен разомкнуть (замкнуть) данный аппарат с одновременным гашением возникающей при этом электрической дуги.
Обратите внимание! С другой стороны, под такой способностью понимается максимальное значение тока КЗ, при котором автомат отключается несколько раз, оставаясь при этом вполне исправным. Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации. Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации
Этот эксплуатационный показатель обычно указывается на лицевой панели корпуса прибора на месте, удобном для его фиксации.
Помимо токовых параметров вводные устройства характеризуются питающим напряжением, на длительную работу с которым они рассчитаны. Типовой квартирный ВА предназначается для коммутации стандартных 220-ти Вольт и имеет не более 2-х переключающих групп. А в силовых цепях энергоснабжения, проложенных прямо от местной подстанции или ВЛ, могут устанавливаться трехфазные аппараты, рассчитанные на напряжение 380 Вольт.
При рассмотрении различных исполнений водных автоматов, отличающихся по количеству одновременно переключаемых групп контакторов, можно выделить следующие разновидности:
- Однополюсные коммутационные приборы;
- Двухполюсные автоматические выключатели;
- Многополюсные (трех, – и 4-х полюсные) коммутаторы.
Четырехполюсный вводный автомат
Первые две позиция применяются для ввода однофазных напряжений, а многополюсный – для коммутации силовых цепей 380 Вольт (в нем чаще всего предусматривается 3 или 4 переключающие группы).
Дополнительная информация. Согласно требованиям ПУЭ, в однофазной сети для ввода трехжильных линий с отдельным заземляющим проводом не допускается использовать несколько однополюсных переключателей (это касается и трехфазных сетей из 4-х жил).
При выборе вводного автомата обычно ставится как минимум двухполюсник, посредством которого при необходимости ремонта электросети можно обесточить квартиру не только по фазе, но и по нейтральному проводу (нулевой при этом может пускаться на счетчик в обход).
В ситуациях, когда в дом заводится только 2 жилы (без нейтрали), допускается устанавливать однополюсный автомат. В случаях, когда к ним искусственно добавляется заземляющий проводник (за счет обустройства повторного заземления, например), полагается использовать двухполюсное устройство.
Рассмотрим более подробно, как подключаются разрешенные к применению одно,- и многополюсные автоматы.
Способы подбора дифавтомата
Для примера рассмотрим кухню, где подключается большое количество оборудования. Вначале требуется установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании применяются различные способы выбора автомата на 3 фазы.
Табличный метод
На основании таблицы устройств по мощности подключения выбирается однофазный или трехфазный прибор. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – ближайший по значению показатель равняется 3,5 кВт.
Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?
Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?
Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.
Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.
Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)
Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)
Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)
Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)
Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)
Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)
Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)
Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)
Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)
Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)
Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)
Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.
Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.
Расчёт энергопотребителей
Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:
- Варочная электроплита 6,5-7,5 кВт.
- Стиральная машина 1,5-1,8 кВт.
- Посудомоечная машина 1,5-1,8 кВт.
- Микроволновая печь 0,9-1,2 кВт.
- Духовой шкаф 2,0-2,6 кВт.
- Пылесос 1,9-2,2 кВт.
- Утюг 1,9-2,2 кВт.
Как правильно разделить энергопотребителей на несколько групп Источник uk-parkovaya.ru
Какой выбрать автомат на ввод
Потребляемый ток при однофазном и трехфазном подключении нагрузки мощностью 15 кВт мы рассчитали. На сколько ампер автомат нужно поставить? Теоретически выбирают автоматический выключатель на рассчитанный ток. Но тут играет роль фактор пусковых токов. Все приборы, имеющие реактивную составляющую, при включении потребляют больший ток, чем тот, на который рассчитаны.
Электродвигатель, к примеру, в момент пуска может потреблять ток втрое больше, чем номинальный. Время перегрузки значительное — секунды. Даже у «энергосберегайки» потребляемый ток в момент пуска может «скакнуть» в 5 и более раз. Правда, время присутствия пускового тока относительно небольшое — миллисекунды. Для примера я привожу табличку пусковых токов наиболее популярных бытовых приборов и электроинструмента.
Пусковые токи некоторых электроприборов и инструментов
| Электроприбор | Номинальная мощность, Вт | Коэффициент пускового тока, раз |
|---|---|---|
| Бытовые приборы | ||
| Телевизор с импульсным БП | 100-300 | 1.5 |
| Компьютер | 400-800 | 2 |
| Принтер | 350-500 | 2 |
| Масляный обогреватель | 1 000-2 500 | 1 |
| Теплый пол | 2 000-8 000 | 1 |
| Утюг | 800-2 000 | 1 |
| Лампа накаливания | 40-100 | 1 |
| Электроплита | 1 500-6 000 | 1 |
| Духовка | 1 000-2 000 | 1 |
| Гриль | 1 200-2 000 | 2 |
| Тостер | 600-1.500 | 1 |
| Кофеварка | 500-1 500 | 1 |
| Фен для волос | 700-2 000 | 1.2 |
| Электрический чайник | 1 500-2 000 | 1 |
| Микроволновая печь | 1 500-2 000 | 2 |
| Пылесос | 500-2 000 | 3 |
| Кондиционер | 1 000-3 000 | 3 |
| Холодильник | 200-600 | 3 |
| Морозильная камера | 500-1 000 | 3 |
| Стиральная машина | 2 000-3 500 | 3 |
| Посудомоечная машина | 1 500-2 200 | 2 |
| Погружной насос | 750-2 500 | 5-7 |
| Бойлер | 1 200-3 000 | 1 |
| Электроинструмент | ||
| Электрорубанок | 400-1 000 | 2 |
| Угловая шлифмашинка (“болгарка”) | 600-2 000 | 2 |
| Электрическая дрель | 500-800 | 3 |
| Перфоратор | 600-1 500 | 3 |
| Бетономешалка | 600-2 500 | 3 |
| Электролобзик | 250-700 | 2 |
| Цепная пила | 1 400-2 000 | 3 |
| Дисковая пила | 750-1 600 | 3 |
| Электрический отбойный молоток | 2 500-3 000 | 2 |
| Электрический наждак | 300-1 100 | 3 |
| Компрессор | 750-3 000 | 4 |
| Газонокосилка | 750-2 500 | 3 |
* Для расчета стартовой мощности номинальную мощность умножают на коэффициент пускового тока.
Из таблицы видно, что большими пусковыми токами грешат, как правило, приборы с электродвигателями и с импульсными блоками питания, в которых повышенный ток вызывается зарядкой высоковольтного сглаживающего конденсатора. Значит, нужен запас. Но какой? Как я отмечал выше, слишком большой не даст автомату сработать при перегрузке, что может привести к выгоранию проводки и пожару. Маленький — защита будет срабатывать при каждом пуске холодильника или скважинного насоса, а то и пылесоса, современные версии которого имеют номинальную мощность в киловатты.
Если учесть все пусковые токи, то для трехфазной цепи понадобится автоматический выключатель с номинальным током 25 А.

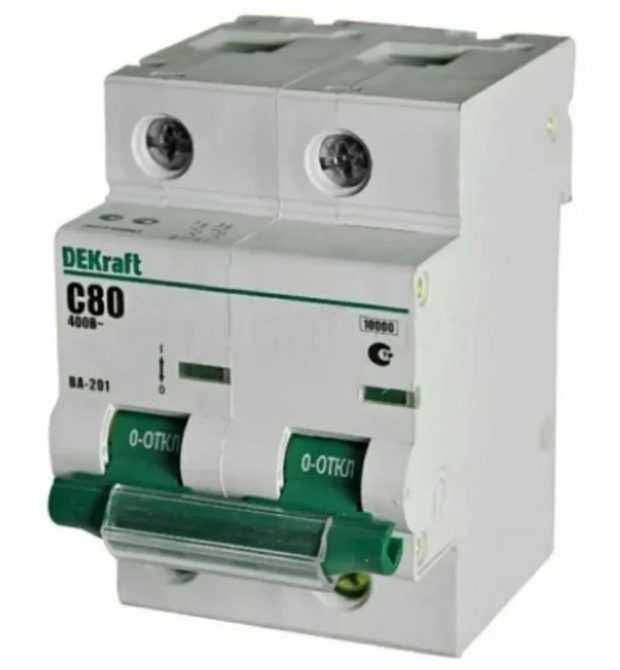

Для однофазной выберем 80 А, поскольку предыдущий меньший стандартный номинал — 63 А — нам не подойдет.
И тот, и другой, как вы заметили, типа С, чтобы срабатывать от перегрузки с нужной нам задержкой на время пусковых токов. Но тут есть одно большое «но» – сечение проводки. Взглянем на табличку ниже (проводка медная):
| Сечение жилы, мм2 | Допустимый ток, А | Мощность нагрузки, кВт | Номинал автоматического выключателя, А |
|---|---|---|---|
| 1.5 | 19 | 4.2 | 16 |
| 2.5 | 26 | 6.0 | 25 |
| 4.0 | 38 | 8.4 | 32 |
| 6.0 | 46 | 10.1 | 40 |
Исходя из нее автомат 25 А в состоянии (с оговорками) защитить медную линию от выгорания сечением не менее 2.5 мм². Как быть, если проводка тоньше, но общая потребляемая мощность составляет 15 кВт? Выход — разбить потребителей на группы и на каждую из них после вводного на 25 А установить автоматы меньшего номинала. Так часто делается в квартирах обычных многоэтажек, в которых линии розеток (обычно 2.5 мм²) и освещения (1.5 мм²) имеют свои автоматы соответствующего номинала.
Мы выяснили, как рассчитать мощность автоматического выключателя для нагрузки 15 кВт в частности и на любую другую нагрузку вообще. Надеюсь, информация будет полезна при выборе автомата для квартиры или частного дома.
Предыдущая
ЭлектрикаКак выбрать вводной автомат для квартиры или частного дома
Следующая
ЭлектрикаКакие бывают кабель-каналы для электропроводки и фурнитура для них
Спасибо, помогло!1Не помогло
Параметры расчетов автомата
Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.
Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.
Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.
Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.
Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.
Если вы владелец дачи или загородного дома (а, может быть, собираетесь влиться в аудиторию застройщиков), и ваш участок находится в населенном пункте, где разрешено использование земель для ИЖС (индивидуальное жилищное строительство), то по закону вам полагается подключение к сетям с полноценной мощностью 15 кВт. Тогда как в дачных кооперативах и садовых товариществах используют мощность 4 или 6 кВт.
Мощность в 15 кВт позволит организовать уютную домашнюю жизнь, где огромное значение имеют бытовые электрические приборы, их количество и эксплуатационные возможности.
Электромонтажные работы проводятся по проекту, который создан на базе технических условий (ТУ). А этот документ разрабатывается индивидуально для каждого хозяйства. Для этого вы должны подать заявление в энергоснабжающую организацию, где указать желаемую мощность подключения (15 кВт) и напряжение (230/400В). Эти значения вы получите, предварительно рассчитав суммарную мощность потребления ваших электроприборов.
Учитывая данные вашего заявления и возможности линии электропередач, местные электрические сети или организация, которой они принадлежат, выдает вам ТУ, где будут указаны цифры разрешенной мощности, а также величина сечения кабелей линии, их марка и тип. А также требования к заземлению, молниезащите, коммутационной и защитной аппаратуре, счетчику, автоматам, УЗО.
В создании проекта, который выполняют специализированные и лицензированные организации на основании данного ТУ, ПУЭ и СНиП, вы должны принимать живое участие, чтобы быть в курсе всех нюансов.
Как поменять автомат в щитке. Как снять автомат с рейки

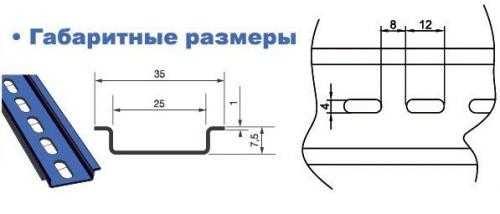

Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.
Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.
Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.
Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.
Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.
Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.
Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.
Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.

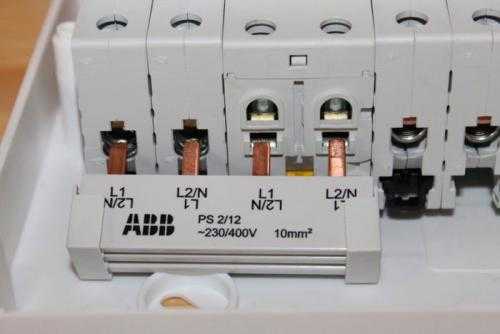

Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.
Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.
Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.
За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.
Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.
Важность время-токовой характеристики
Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.
Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.
Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.
Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.
Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.
Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.
Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.
Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.
Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.
Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.
В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:
- B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
- C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
- D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.
Шаг 2. Какой мощности стабилизатор напряжения Вам нужен?
В каждом доме есть вводной автомат. Обычно он устанавливается рядом со счетчиком электроэнергии. Посмотрите на Ваш вводной автомат и найдите его номинальный ток (указывается в Амперах, например, 25 А или 63 А). Если пробки у Вас выбивает нечасто, Вам подойдет стабилизатор с таким же током, как и Ваш автомат.
При помощи этой таблицы Вы без труда определите нужную Вам серию стабилизаторов:
Если периодически «пробки выбивает» и Вы подумываете об установке более мощного автомата, рекомендуем сразу взять стабилизатор нужной мощности, чтобы потом не менять его вместе с автоматом.
Основываясь на нашей статистике, можно подобрать стабилизатор, исходя из площади Вашего дома:
Автомат 25 ампер сколько киловат?
Ни одно электрическое устройство, ни один электроприбор, не должны использоваться без защитной автоматики. Автоматический выключатель (АВ) устанавливается для конкретного устройства, или для группы потребителей подключаемых к одной линии. Для того чтобы правильно ответить на вопрос, какая мощность соответствует, например, автомату с номиналом 25А, стоит сначала познакомиться с устройством автоматического выключателя и типами защитных устройств.
Конструктивно АВ объединяет механический, тепловой и электромагнитный расцепители, работающие независимо друг от друга.
Механический расцепитель
Предназначен для включения/выключения автомата вручную. Позволяет использовать его как коммутационное устройство. Применяется при ремонтных работах для обесточивания сети.
Тепловой расцепитель (ТР)
Эта часть автоматического выключателя защищает цепь от перегрузки. Ток проходит по биметаллической пластине, нагревая ее. Тепловая защита инерционна, и может кратковременно пропускать токи, превышающие порог срабатывания (In). Если ток длительное время превышает номинальный, пластина нагревается настолько, что деформируется и отключает АВ. После остывания биметаллической пластины (и устранения причины перегрузки), автомат включается вручную. В автомате на 25А, цифра 25 обозначает порог срабатывания ТР.
Электромагнитный расцепитель (ЭР)
Разрывает электрическую цепь при коротком замыкании. Образующиеся при КЗ сверхтоки требуют мгновенной реакции защитного аппарата, поэтому, в отличие от теплового, электромагнитный расцепитель срабатывает моментально, за доли секунды. Отключение происходит за счет прохождения тока через обмотку соленоида с подвижным стальным сердечником. Соленоид, срабатывая, преодолевает сопротивление пружины и отключает подвижный контакт автоматического выключателя. Для отключения по КЗ, требуются токи превышающие In от трех до пятидесяти раз, в зависимости от типа АВ.
Типы АВ по токо-временной характеристике
Обойдем вниманием аппараты защиты промышленной электроники и двигателей со встроенными тепловыми реле, и рассмотрим наиболее распространенные типы автоматов:
- Характеристика В – при трехкратном превышении In, ТР срабатывает через 4-5с. Срабатывание ЭР при превышении In от трех до пяти раз. Применяются в осветительных сетях или при подключении большого количества маломощных потребителей.
- Характеристика С – наиболее распространенный тип АВ. ТР срабатывает за 1,5с при пятикратном превышении In, срабатывание ЭР при 5-10-кратном превышении. Применяются для смешанных сетей, включающих приборы разного типа, в том числе с небольшими пусковыми токами. Основной тип автоматических выключателей для жилых и административных зданий.
- Характеристика D – автоматы с наибольшей перегрузочной способностью. Используются для защиты электродвигателей, энергопотребителей с большими пусковыми токами.
Соотношение номиналов АВ и мощностей потребителей
Чтобы определить, сколько киловатт можно подключить через автоматический выключатель определенной мощности, воспользуйтесь таблицей:
| автомат 220v, А | мощность, кВт | |
|---|---|---|
| однофазный | трехфазный | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
| 16 | 3,5 | 10,5 |
| 20 | 4,4 | 13,2 |
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
| 63 | 13,9 | 41,4 |
Для расчета мощности вводного автомата дома, используйте коэффициент 0,7 от общей мощности потребителей.
При определении нагрузочной способности автоматического выключателя, важно учитывать не только его номинал, но и перегрузочную характеристику. Это поможет избежать ложных срабатываний во время пуска мощных электроприборов
Расчет количества автоматов
Как рассчитать автомат на одну линию, было рассмотрено выше. Произведем расчет автоматических выключателей на 1 комнатную квартиру.

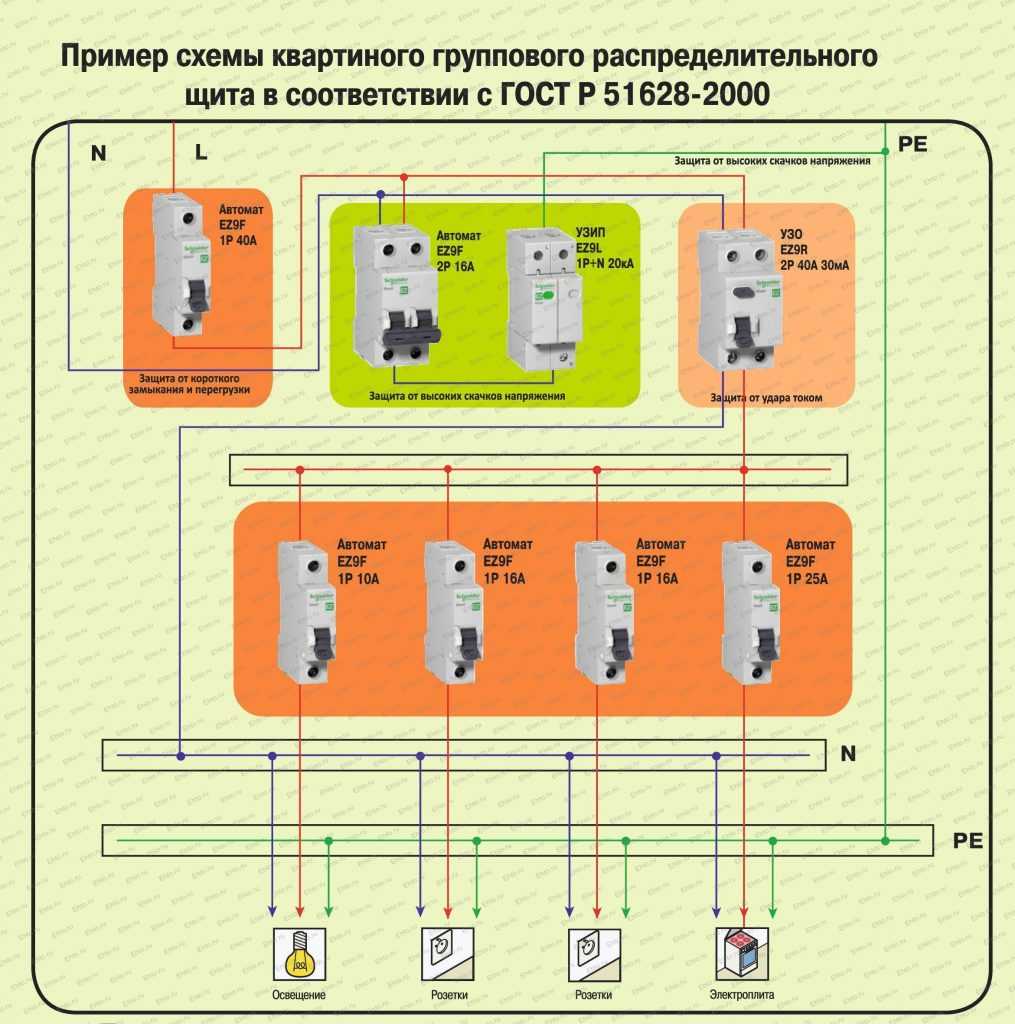

На ниже приведенном рисунке представлена типовая схема защиты электропроводки однокомнатной квартиры:
Из нее следует, что используется индивидуальная защита линий, которые питают конечных потребителей:
- Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второе обеспечивает отключение освещения в туалете, ванной и на кухне при аварийной ситуации.
- Розетки защищены не только АВ, но и дополнительной защитой на УЗО. Она предохраняет человека от случайного прикосновения к токоведущим частям электропроводки.
- Аналогично построена защита розеток и стиральной машины.
- Выделен отдельный автомат для отключения для электрической плиты.
Все приборы смонтированы в электрощите. Часто его монтируют в прихожей, а на площадке устанавливается электросчетчик и вводной АВ.
На 2 комнатную квартиру требуется большее количество автоматов. Что видно из схемы, которая приведена ниже.
В щите монтируются шесть автоматов, обеспечивающих отключения линий при коротком замыкании или перегрузках:
- один АВ предохраняет линию освещения коридора и обеих комнат;
- второй установлен на освещение кухни, туалета и ванной;
- отдельно защищается линия, которая питает бойлер;
- следующий автомат обеспечивает защиту розеток коридора, комнаты 1, комнаты 2, туалета и кухни.
Таким образом, если произойдет неисправность на одной из линий, ее легко можно будет локализовать и произвести ремонт.
Аналогичным образом производится расчет количества автоматов защиты на 3-х комнатную квартиру или на 4 комнаты. При этом следует подбирать электрощит, учитывая количество модулей в боксе.
На рисунке вверху приведен монтаж автоматов защиты в электрощите современной квартиры.
Перед автоматами защиты монтируется вводной автомат. Он предохраняет электропроводку всего дома. Как правило, номинал вводного автомата указан в договоре на электроснабжение и менять на больший номинал без соответствующего разрешения нельзя (в любом случае он опломбирован). Вводной автоматический выключатель должен монтироваться до счетчика, т.е. защищать не только электропроводку всего дома или квартиры, но и прибор учета.
Пример показан на нижеприведенном рисунке:
Проектируя электропроводку на двухэтажный дом, предполагают установку щитков на каждом этаже. При этом по ПУЭ (глава 1.2. п. 1.2. 11) рекомендуется устанавливать резервные защитные АВ и закладывать возможность развития энергосистем.
Однако, количество резервных автоматов или автоматов в электрощите в целом никаким документом не регламентируется. Но при проектировании рекомендуется устанавливать дополнительные автоматы в количестве 10%.
Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительно один резервный.
Как подключить автоматы после счетчика в квартире
Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками.
Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления.
Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.
Что должно быть в щитке
И в квартире и в частном доме есть несколько вариантов компоновки щитка. В основном это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на стене дома, почти под крышей. Иногда счетчик ставят в доме, но это если его строили его пару десятилетий назад. В последнее время в доме приборы учета ставят крайне редко, хотя никаких постановлений и указаний по этому поводу нет. Если счетчик стоит в помещении, его можно ставить в щиток, тогда при выборе модели щитка необходимо учитывать габариты счетчика.
Установка вводного устройства в трехфазных сетях
Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.
Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:
Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.
Подключение счетчика в этом случае, как всегда, производится после вводного автомата.
Рабочий ток вычисляется следующим образом:
- Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
- Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
- Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.
Так выбирается ВА в случае, когда на каждую фазу приходится равная нагрузка. Если же она неодинакова, высчитывать величину тока следует по наибольшему значению.
Лучшие производители
Качество автоматических выключателей, как и любого другого электрооборудования, зависит от производителя. Следует отдавать предпочтение проверенным фирмам. Конечно, такие автоматы стоят недешево, но на своем благополучии экономить не следует.
Испытания автоматов током 1,13·In (АВВ, Schneider Electric, IEK, EKF, КЭАЗ, TDM, Elvert)
Как показывает практика, отечественное электрооборудование уступает по качеству зарубежным аналогам. Естественно, что подобные автоматические выключатели стоят несколько дороже. Но все в этом мире относительно, поэтому в последствии можно заплатить огромную цену за такую экономию, поскольку отечественные автоматы покупают в целях экономии средств.
Собрать щиток с автоматами. Принципы распределения электричества по группам
Естественно, что электричество , приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.
- Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
- Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.
Автоматическими выключателями на 16 А защищаются все розеточные линии
Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2и автоматического выключателя с номиналом 32 Ампера.
Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии
- Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2(ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
- Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.
Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.
Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.
Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм2, находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм2. По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм2уже критично, а для сечения в 1,5 мм2является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.
