Как определить гильзованный двигатель

Эволюция гильзовки на этапе производства двигателя

Основной причиной, по которой инженеры-конструкторы пришли к решению гильзовать двигатель, была настоятельная потребность снизить его вес. Это стало возможным в тот момент, когда для производства блока цилиндров стали применять не чугун, а алюминий.Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

он втрое тяжелей, чем алюминий;
чугун подвержен коррозийным процессам;
низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

К пятидесятым годам это конструктивное решение стало широко применяться для многих моделей. Но на тот период оставались нерешёнными такие проблемы, как быстрое прогорание прокладок и пониженная жёсткость блока в сочетании с высокой степенью нагрузки на гильзы, поэтому полностью уйти от применения чугуна конструкторам не удавалось.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие». Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

Алюминиевый двигатель: плюсы, минусы и особенности

В истории не осталось имя того, кто первым задумался о возможности снижении веса двигателя путем замены тяжелого чугуна более легким алюминием при изготовлении блока цилиндров. Более прочный и дешевый чугун имеет в три раза превышает вес алюминия, кроме того, он подвержен коррозии, обладает значительно меньшей теплопроводностью. Известно, что к 30-м годам прошлого века в некоторых гоночных автомобилях применялся двигатель из алюминия, который содержал мокрые чугунные гильзы, которые от корпуса блока разделяла охлаждающая жидкость. В середине прошлого столетия такая конструкция начала применяться в автомобильной промышленности (как пример, мотор Москвича-412), однако полностью вытеснить чугун не удалось, так как конструкция была сложной технологически и обладала рядом недостатков, среди них:

Низкая жесткость блока. Повышенная нагрузка на гильзы. Склонность к «продуванию» прокладки.

Однако к 2005 г. уже половина автомобилей имела алюминиевые блоки цилиндров, и с каждым годом их количество стремительно растет.

Особенности чугунного блока цилиндров

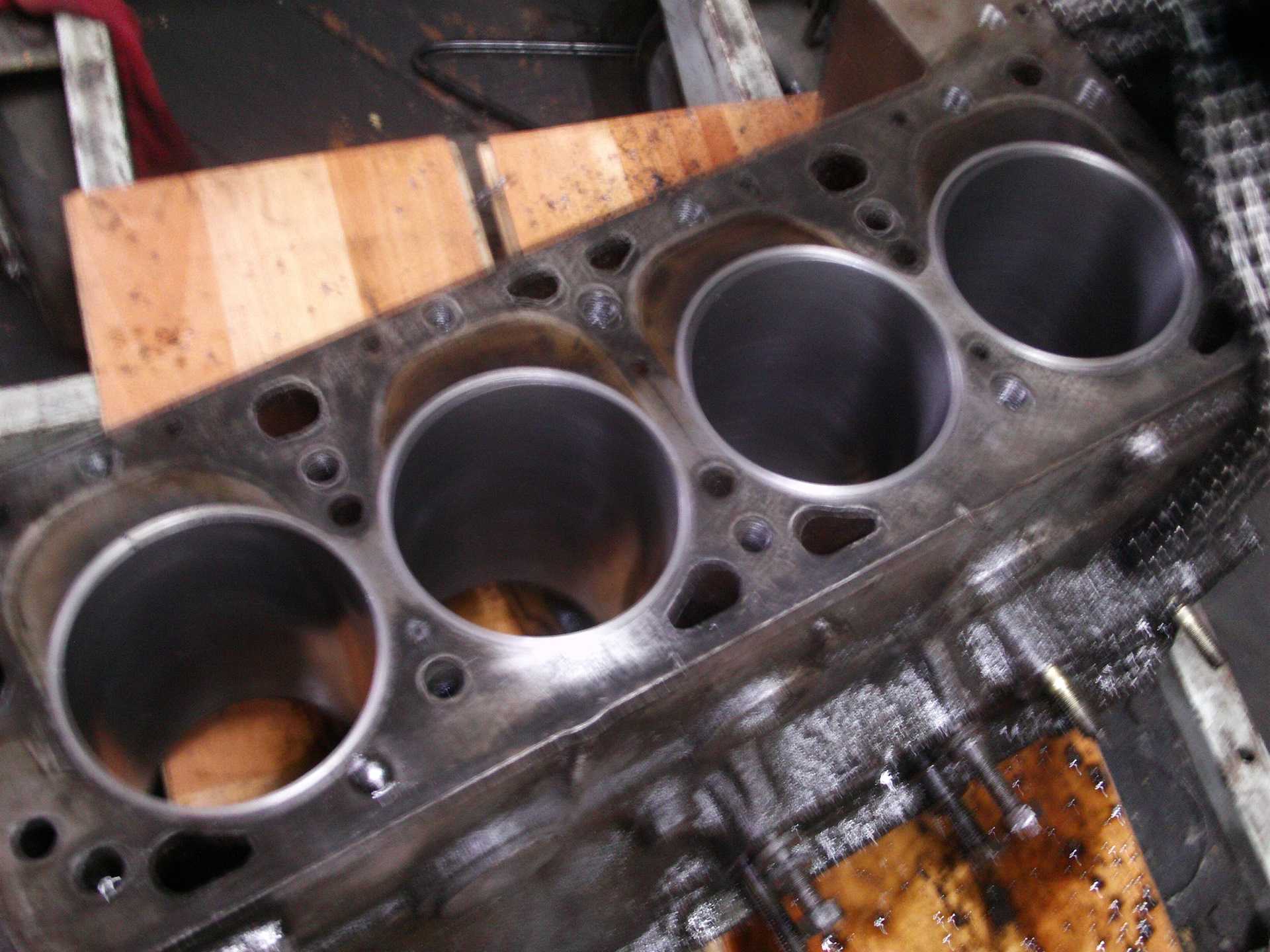

У большинства двигателей блок цилиндров отливают из серого легированного чугуна, который затем подвергают механической обработке. Чугун, в частности, легированный, отличается высокой прочностью и имеет низкий коэффициент трения между материалами, из которых изготовлены поршневые кольца и поршни. Как положительным является тот факт, что чугунные стенки цилиндров отличаются более высокой износостойкостью.

Чтобы улучшить динамику автомобиля мировые производители ищут пути уменьшения веса за счет его составляющих, в том числе и двигателя. Сегодня у многих современных автомобилях стоит алюминиевый блок цилиндров двигателя. Алюминий, кроме своего небольшого веса, никаких других особых преимуществ перед чугуном не имеет.

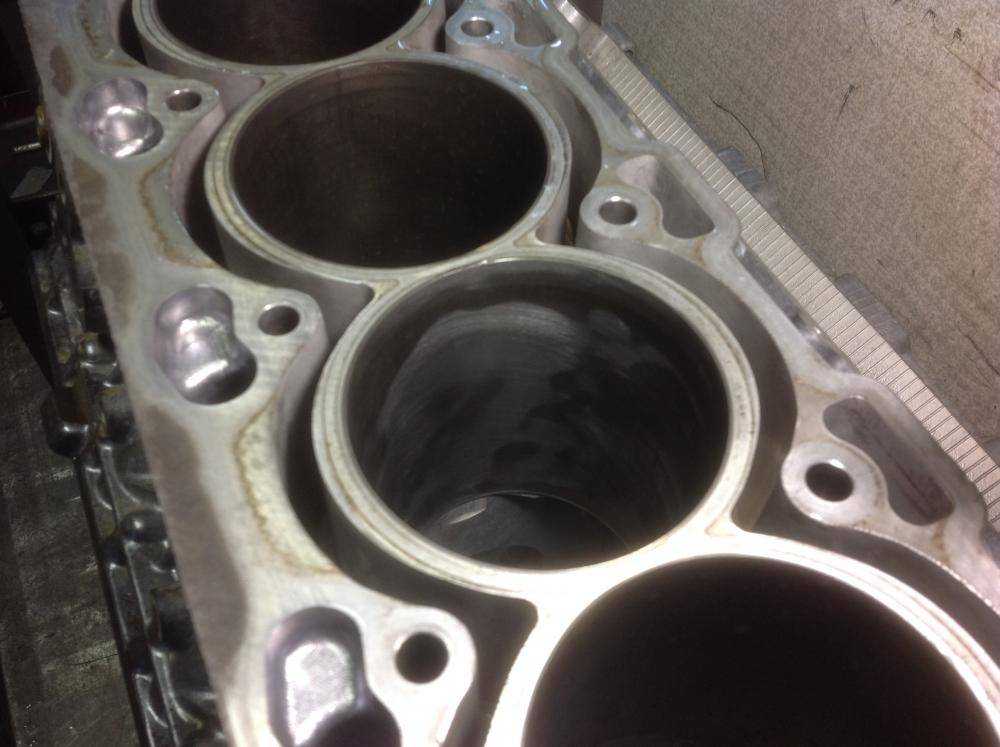

Особенности алюминиевого двигателя

Алюминиевые сплавы значительно мягче чугуна, поэтому для придания блоку необходимой жёсткости,его несущие стенки делают более толстыми, добавляют для жёсткости ребристую систему. Алюминий обладает более высоким коэффициентом температурного расширения, это требует более строгого контроля за зазорами между деталями двигателя.

Чтобы снизить коэффициент трения, которое возникает между алюминиевым блоком и поршнями, последние покрывают тонким слоем железа.

Плюсы алюминиевых блоков цилиндров

Алюминиевые блоки цилиндров выдерживают температурный режим до +150-200 °C. Теплопроводность алюминиевых сплавов в три раза выше чугунных, это способствует более эффективной работе системы охлаждения двигателя

Очень важно подобрать алюминиевый сплав для блока цилиндров. Он должен соответствовать многим техническим требованиям, среди них:. Низкая стоимость

Отличные литейные свойства. Хорошая обрабатываемость резанием. Невосприимчивость к повышенным температурам

Низкая стоимость. Отличные литейные свойства. Хорошая обрабатываемость резанием. Невосприимчивость к повышенным температурам.

Чаще всего применяются сплавы, не отвечающие жестким требованиям по примесям и загрязнениям, но которые достаточно приблизились к требованиям, предъявляемым для сплавов из первичного алюминия.

Недостатки алюминиевых двигателей

Известно, что алюминиевые сплавы, применяемые для изготовления блоков цилиндров, обладают недостаточной твердостью и износостойкостью, поэтому в блоках цилиндров широко применяются чугунные втулки. Чаще всего чугунные втулки устанавливают посредством их помещения в литейную форму блока перед заливкой. Чугунные втулки могут также устанавливаться путем горячей запрессовки. Чтобы создать прочную и износостойкую поверхность скольжения блока цилиндров используют различные методы напыления: плазменные, термические, электродуговые и др.

Легковые автомобили

Эксплуатация гильзованного двигателя в легковом автомобиле требует постоянной проверки и поддержания исправности всех его компонентов

Важно обслуживать системы смазки и охлаждения, чтобы избежать перегрева и износа. Качественная смазка механизмов поршня и гильзы играет ключевую роль в надежной работе двигателя и предотвращает трение между движущимися частями

В результате регулярного технического обслуживания и правильной эксплуатации автомобиль с гильзованным двигателем может прослужить долгие годы. Однако, при неправильном использовании или отсутствии регулярного ухода, могут возникнуть проблемы в работе двигателя, такие как износ, перегрев и потеря мощности

Поэтому владельцы легковых автомобилей должны обращать особое внимание на техническое состояние своей машины и своевременно производить необходимые ремонты и замены деталей

Марка автомобиля

Каждая марка автомобиля может использовать гильзованный двигатель в своих моделях. Эта технология позволяет улучшить работу двигателя и повысить его эффективность.

При работе гильзованного двигателя поршень движется в цилиндре, разделяя его на две полости. Гильза, которая устанавливается в цилиндр, обеспечивает герметичность и гладкость движения поршня. От его смазки и состояния гильзы зависит работоспособность и долговечность двигателя автомобиля.

Преимуществом гильзованного двигателя является возможность замены гильзы без необходимости замены всего блока цилиндров, что существенно экономит средства при эксплуатации автомобиля.

Разные марки автомобилей могут использовать различные типы гильзованных двигателей, в том числе с разными материалами гильз и особенностями конструкции. Каждая марка старается улучшить свои двигатели и предложить потребителю наилучший вариант для использования в автомобиле.

Марка	Гильзованный двигатель
BMW	Двигатель с никосиловой гильзой
Mercedes-Benz	Двигатель с алюминиевой гильзой
Toyota	Двигатель с биметаллической гильзой

Каждая марка автомобиля разрабатывает и совершенствует свои гильзованные двигатели, чтобы предоставить наилучший опыт эксплуатации своих автомобилей.

Капитальный ремонт мотора

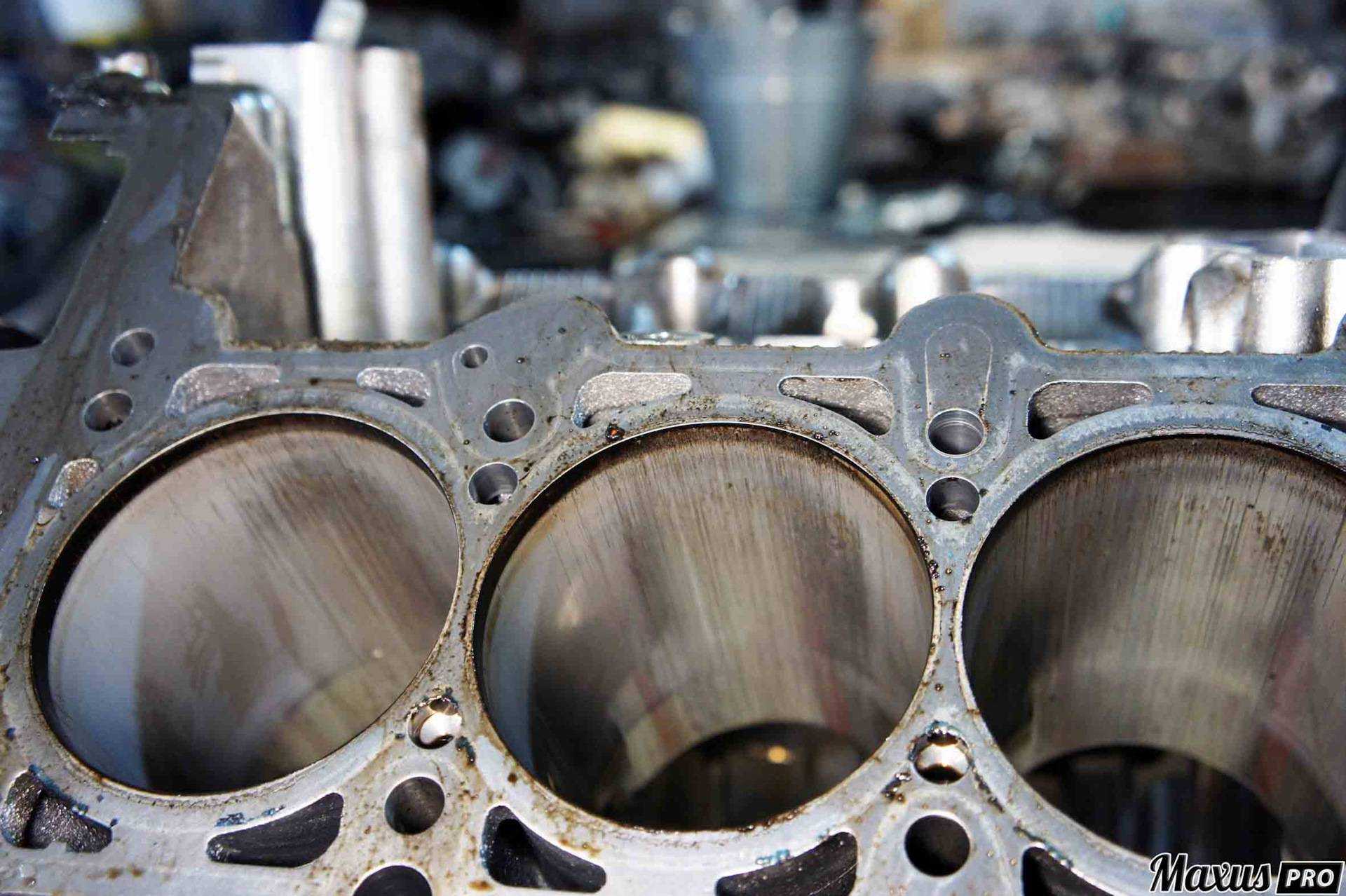

В ходе работы двигателя стенки цилиндров получают большую нагрузку от постоянно трущихся поршней. Даже такая прочная сталь, которая идёт на изготовление цилиндров, неизбежно истирается от такого обращения.

Характер нагрузки на стенки таков, что со временем цилиндры из круглых становятся овальными. Как следствие – поршневые кольца прилегают уже неплотно, формирующиеся отработавшие газы и частично горючая смесь поступают в картер. Следствие – высокое потребление масла, общее понижение мощности мотора.

Ещё один признак этой проблемы двигателя – выхлопной дым сизого цвета, указывающий на наличие в выхлопе тех веществ, которых там не должно быть.

«Лечится» овализация цилиндров их расточкой, в ходе которой цилиндры возвращают к их изначальной геометрии, стачивая изнутри «лишнее» с помощью специализированных станков. В расточенный цилиндр устанавливается поршень увеличенного диаметра, и технология работы таким образом восстанавливается.

Иногда расточка применяется не для ремонта, а для того, чтобы повысить мощность мотора. В этом случае действия производятся аналогичные, с той разницей, что изначально обрабатываемые цилиндры имеют нужное круглое сечение, задача – просто увеличить их внутренний радиус. Большие по диаметру цилиндры могут засасывать больше воздушно-топливного состава, соответственно, это даст большее давление на поршень и большую мощность.

Делаем гильзовку блока цилиндров своими руками

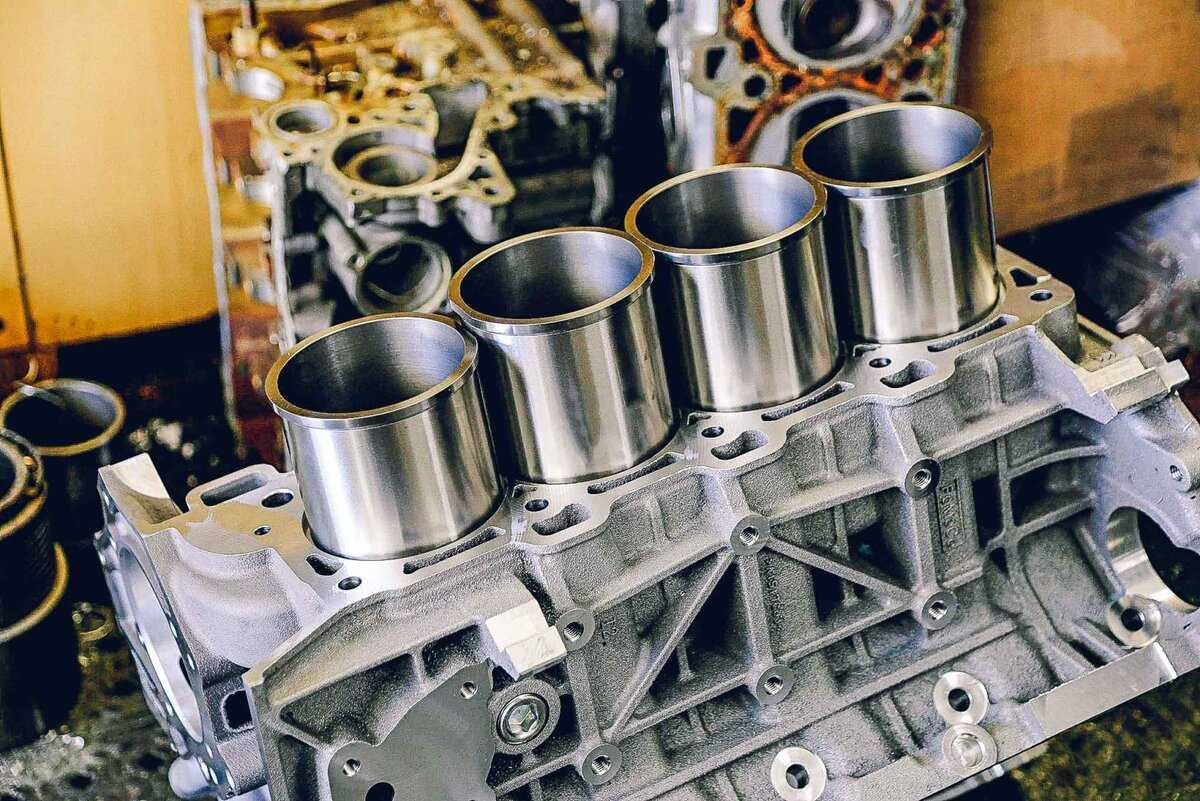

Гильза цилиндра является составной частью блока. Это – снимающаяся металлическая вставка, в которой расположен поршень. Рабочий объем двигателя определяется объемом этой детали. Периодически ее нужно ремонтировать, как и любую другую механическую составляющую двигателя. Ремонт этой детали – гильзование – процесс достаточно сложный и требует опыта и специальных знаний. Поэтому собственными руками мы можем снять и установить ГБЦ или блок цилиндров. А гильзовка, расточка или хонингование выполняются на специальном оборудовании в ремонтных мастерских.

Ремонтировать эту составляющую двигателя нужно в сроки, прописанные производителем, или тогда, когда у автомобиля большой пробег и износ. Чтобы правильно определить сроки ремонта, нам нужно знать марку и модель автомобиля, иметь данные о стандартном пробеге.

Современные производители устанавливают в двигателях легковых автомобилей два типа гильз:

мокрые – расположены так, что их поверхность все время соприкасается с жидкостью охлаждения. Во избежание просачивания жидкости устанавливают специальные прокладки (сальники), которые еще препятствуют смешению охладителя двигателя и газов от сгорания. Такие гильзы проще всего поддаются ремонту.
сухие – это единая конструкция с блоком цилиндров, так как они встраиваются в блок сразу при изготовлении. С охлаждающей жидкостью они не соприкасаются, поэтому и называются сухими.

Требования к гильзам

Эксплуатационные свойства этой детали двигателя должны соответствовать типичным требованиям: устойчивость к коррозии металла, прочность, износостойкость. В местах, где гильза стыкуется с блоком цилиндра, должно быть создано надежное уплотнение. К деталям, использующимся для ремонта, предъявляются особые требования, о которых знают специалисты, должны знать и мы, автолюбители. Если мы покупаем гильзы самостоятельно, мы должны учесть то, что

эллипсность и конусность детали не должна превышать 0,02 мм, а разность в толщине стенки – и того меньше – 0,01 мм;
точность, с которой выполнена гильзовая поверхность, должна соответствовать 8 – 10 классу;
ремонтная гильза для двигателей выбирается по каталогу. Выбирая деталь, учитываем припуск, чтобы можно было сделать последующую расточку.

Технология ремонта

Необходимо уточнить, что во время ремонта мотора вовсе не обязательно менять все гильзы. Решение о замене детали принимаем, как правило, после специальной диагностики с помощью специального прибора – нутрометра. Перегильзовка намного удешевляет ремонт и обеспечивает нормальную эксплуатацию автомобиля в дальнейшем. Технология ремонта гильз зависит от их вида. В ремонте применяют, в частности, горячее гильзование и запрессовку. Детали мокрого типа можем заменить самостоятельно, вручную. Заменить детали сухого типа сложнее, их замену выполняют специалисты с применением специального оборудования.

Сначала выполняем расточку цилиндра, на качество которой влияет ресурс двигателя, подлежащего ремонту. Главное здесь — выдержать правильную геометрическую форму гнезд для гильз. Если эта часть двигателя приобретет эллипсовидную форму гнезда, поршень начнет работать неправильно – последствия непредсказуемые. После расточки под нужный ремонтный размер, выполняем хонинговку гнезд и затем – гильзование.

Метод горячего гильзования

Он является более качественным. В основе этого метода лежит использование разницы температур деталей. Сначала обрабатываем втулку особым составом для предотвращения образования конденсата во время установки. Блок нагреваем до 150°, потом в гнездо вставляем втулку, которая охлаждена с применением жидкого азота. Цилиндры, изготовленные из галникала, предварительно не растачиваем. Гильзовка втулок из алюминия делается с помощью запрессовки.

Метод запрессовки

При использовании этого метода гильзовка блока цилиндра проходит в несколько этапов:

нагреваем блок до высокой температуры,
охлаждаем втулку в азоте;
напыляем герметик в гнездо;
запрессовываем втулку в отверстие.

Долговечность мотора в автомобиле во многом зависит от качества ремонта. Если все выполнено в соответствии с технологией, соблюдены все рекомендованные параметры, восстановленный двигатель еще пробежит многокилометровую дистанцию.

Видео “Замена гильз цилиндров в двигателе”

На записи показано, какие проверки и виды работ требуются при монтаже мокрых гильз цилиндров и как правильно обращаться с кольцами круглого сечения.

Положительные моменты гильзования

Гильзы берут на себя функции стенок цилиндра благодаря стойкости:

К коррозии.
К механической и термической нагрузке.
Качественных материалов.

Гильзование позволяет восстановить двигатели, если:

Вышли из строя цилиндры.
Нельзя провести расточку.
Изношены стенки.
Ремонт проводился ранее по максимальным размерам.

Гильзировкой продлевают и улучшают эксплуатацию автомобиля, когда стенки цилиндров вышли из строя по причине:

Нагрузок, созданных поршневыми кольцами и горячими газами.
Отсутствовала смазка элементов.
Сопряженные детали изготовлены из некачественного материала.
Износ произошел по времени и пробегу.

Исправная работа двигателя после гильзовки гарантирована при условии:

Авто пройдет обкатку, чтобы детали осуществили притирку между собой. Для этого необходимо соблюдение скоростного режима до прохождения конкретного пробега.
Нельзя ездить на превышенных оборотах – только на средних.
Скорость резко не увеличивать на первых километрах.
Периодически проводить смену масла в соответствии с рекомендациями автомеханика.

Сухие втулки наделены преимуществом в отношении своих размеров, их диаметр и длина позволяет выполнять запрессовку после последних расточек. Изделия, изготовленные по «мокрой» технологии, внешней стороной касаются с жидкостью, которая охлаждает втулку и отводит тепло.

Новые автомобили имеют гильзованные моторы, которые просто поддаются ремонту, их даже не нужно снимать. Основным преимуществом гильзования является возможность замены только изношенных или поврежденных втулок, не затрагивая остальных.

Недостатки гильзованного двигателя

Гильзованный двигатель, несмотря на свою популярность и широкое применение, также имеет свои недостатки, которые важно учитывать при выборе этого типа двигателя. Ниже перечислены некоторые из них:

Износ гильз и поршней. В процессе работы гильзы и поршни подвержены трению и нагрузкам, что приводит к их износу со временем. Это может привести к ухудшению работы двигателя, возникновению протечек и потере мощности.
Повышенное теплоотведение. Гильзованный двигатель имеет более сложный тепловой цикл, что может приводить к повышенному теплоотведению. Это может требовать установки дополнительных систем охлаждения для предотвращения перегрева двигателя.
Усложнение ремонта. При необходимости замены изношенных гильз или поршней требуется демонтаж и разборка двигателя, что может быть сложным и трудоемким процессом. Это может повлечь за собой высокие затраты на ремонт.
Большой вес. Гильзованный двигатель может иметь больший вес по сравнению с другими типами двигателей. Это может быть недостатком в случаях, когда низкий вес двигателя является важным параметром, например, при создании легких автомобилей или воздушных судов.
Снижение эффективности. Из-за дополнительных трений и потерь тепла, гильзованный двигатель может иметь немного сниженную эффективность по сравнению с безгильзовыми конструкциями. Это может привести к увеличению расхода топлива и снижению мощности.

Необходимо учитывать эти недостатки и проводить грамотное обслуживание гильзованного двигателя для его надежной и эффективной работы на протяжении всего срока службы.

Особенности

Процедура замены мокрых гильз на порядок проще, нежели сухих. Не обязательно менять все элементы. Достаточно заменить лишь одну поврежденную гильзу. Количество изношенных гильз и их состояние определяется нутромером.

Что касается типа материала, здесь есть свои отличия. Так, гильзовка чугунного блока цилиндров выполняется втулками из легированного чугуна. Но постепенно производители переходят на алюминиевые блоки. Ярким примером тому служит «Фольксваген» и «Шкода». Гильзовка алюминиевого блока цилиндров производится втулками на основе данного металла с добавлением дополнительных компонентов. Это позволяет создать устойчивое покрытие на стенках.

Перед запрессовкой втулок в обоих случаях выполняют расточку цилиндров. В ходе данной операции мастер создает правильную геометрию посадочного гнезда для гильзы. В случае малейших отклонений возможно образование эллипса. Из-за этого могут возникать задиры, жор масла и низкая компрессия на только что отремонтированном моторе.

Далее переходят к гильзовке блока цилиндров. Операция выполняется «на горячую», в несколько этапов. Сначала блок цилиндров нагревают до температуры 150-160 градусов Цельсия. Затем берут гильзу и охлаждают ее. Элемент обрабатывают в жидком азоте при температуре -195 градусов. На следующем этапе гильзу покрывают спецсредством, которое не позволит конденсату образовываться на стенках. После этого охлажденную втулку помещают в горячий блок. За счет разницы температур, втулка идеально входит в свое посадочное гнездо.

Данный метод гильзовки блока цилиндров является самым быстрым и оптимальным по качеству. В результате работ удается достичь высокой плотности посадки и нужного натяга в месте соприкосновения втулки с блоком.

Важность правильного ухода за гильзованным двигателем

Гильзованное ДВС (двигатель внутреннего сгорания) — это тип двигателя, в котором внутри блока цилиндров установлены съемные гильзы. Гильзы являются отдельными деталями, изготовленными из специального материала, обеспечивающего надежное и долговечное сцепление с поршнем и создание герметичного пространства для сжатия и сгорания топлива.

Для обеспечения оптимальной работы гильзованного двигателя необходимо правильно ухаживать за ним. Поддержание двигателя в хорошем техническом состоянии позволит продлить его срок службы, улучшить эффективность и снизить риск возникновения серьезных поломок.

Основные меры по уходу за гильзованным ДВС включают:

Регулярную замену масла и фильтров. Масло смазывает и охлаждает двигатель, а фильтры улавливают загрязнения и предотвращают их попадание в двигатель. Регулярная замена масла и фильтров позволит избежать износа гильз и других деталей двигателя.
Правильную эксплуатацию двигателя. Необходимо следить за показателями температуры, давления и уровня охлаждающей жидкости в двигателе, а также следовать рекомендациям по эксплуатации, указанным в инструкции производителя.
Правильную эксплуатацию автомобиля. Избегайте частых резких стартов, длительного холостого хода, перегрева двигателя и других ситуаций, которые могут негативно сказаться на работе гильзованного двигателя.
Профилактическое обслуживание. Регулярно проводите плановые замены ремней ГРМ, свечей зажигания, топливного и воздушного фильтров, а также других износившихся деталей.
Использование качественного топлива и смазочных материалов. Используйте только рекомендованные производителем топливо, масла и присадки. Это поможет избежать неправильного сжигания топлива и образования отложений в двигателе.

Важно отметить, что правильный уход за гильзованным ДВС не только способствует его надежной работе, но и может значительно снизить затраты на ремонт и обслуживание автомобиля. Поэтому необходимо следить за состоянием двигателя и своевременно проводить все необходимые профилактические мероприятия

Уточняем, что важно

Чтобы сделать осознанный выбор нужно перечислить качества ценные нам для казана и найти для него наилучший материал: чугун или алюминий.

На продукты в казане действует жар, передающийся от стенок. Только для жидких блюд можно говорить о конвенции.

И чтобы всё блюдо готовилось ровно, не прижариваясь в одном места, а в другом быть еле тёплым, нужен равномерный нагрев сферической поверхности казана.

Живой огонь — не газовая плита, и мощность не открутить до минимума. И там, где нужно томить блюдо на малом, очень малом жару помогает запасённое тепло в посуде.

Чем выше теплопроводность материала, тем большая площадь поверхности посуды будет горячей. Но при высокой теплопроводности и неравномерном нагреве образуется пятно с очень высоким жаром, непосредственно в зоне нагрева.

Вес посуды нам тоже важен. Участь быть навечно помещёнными в печь получают ну очень большие экземпляры, остальные нужно будет время от времени носить на руках.

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

плановый;
преждевременный.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

длительная эксплуатация мотора на некачественном топливе;
несвоевременное прохождение технического осмотра;
плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Технологический процесс гильзовки цилиндрового блока в процессе ремонта двигателя зависит от конструктивных особенностей агрегата.

Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

В каких случаях цилиндр гильзуют?

Такой метод восстановления нормальной работоспособности цилиндра двигателя, как гильзовка, имеет определенные показания к применению. Так, если стенки детали обладают настолько глубокими повреждениями, что не представляется возможным осуществить подстройку под последний ремонтный размер и устранить недостаток другими методами, например, расточкой, используется гильзовка. Если ранее блок был расточен до максимального ремонтного размера, другого варианта, кроме гильзовки, не предусматривается. Бывают моторы, которые вообще не предполагают установки ремонтных поршней. В такой ситуации восстановление блока возможно только с применением гильзовки. Некоторые блоки гильзованы с момента своего производства на заводе, соответственно во время капитального ремонта только меняется гильза.

Неремонтопригодный блок цилиндров: что нужно знать

Разобравшись с тем, что значит гильзованный двигатель и зачем нужна установка гильз, давайте рассмотрим дальнейшее развитие технологий производства алюминиевых блоков. Вполне очевидно, что решение отказаться от чугуна и установки гильз позволяет упростить и удешевить процесс, исключить сложную запрессовку гильзы, отливку блока вокруг «стакана» и т.д.

Параллельно цельный блок из алюминия означает, что больше нет необходимости принимать в расчет температурные характеристики двух разных металлов (чугун и алюминий), позволяя добиться лучшего охлаждения цилиндров.

Так появился безгильзовый алюминиевый блок цилиндров. Первые серийные образцы можно было встретить еще в 1971 г. В основе лежал алюминиевый сплав, в который добавлялся кремний (около 17%). В двух словах, зеркало цилиндра резко и сильно охлаждали, в результате происходила кристаллизация кремния в зоне охлаждения. Далее зону упрочнения также обрабатывали кислотами, чтобы удалить остатки алюминия на молекулярном уровне.

Результатом стала твердая стенка, по которой жесткие поршневые кольца могли свободно работать без риска повреждения зеркала цилиндра (так же, как и в чугунном блоке). Далее этот метод получил развитие. Также появились гильзы из алюминия, которые специально насыщали кремнием.

Во всех случаях алюминиевые блоки склонны сильно повреждаться от механического воздействия, в результате образуются серьезные задиры. Дело в том, что под прочным кремниевым слоем, который при этом весьма тонкий, все равно остается достаточно мягкий алюминий.

Кстати, еще одним витком эволюции стала технология упрочнения стенок цилиндра путем гальванического нанесения никеля и карбида кремния под названием Nikasil. Владельцы моделей BMW и Audi хорошо знакомы с такими блоками. Компания БМВ затем пошла еще дальше, выпустив двигатель, который имел алюминиевые упрочненные гильзы, а остальные элементы были выполнены из магниевого сплава. Такой сплав позволил сделать двигатель еще более легким.

Сегодня также постоянно ведутся работы над созданием более совершенных технологий по нанесению упрочняющего покрытия. Например, лазерное легирование кремнием, технология плазменного напыления составов с железом, создание на стенках прочного покрытия из титана и т.д.

Недостатки блока цилиндров из алюминия

С учетом того, что современные технологии шагнули далеко вперед, автопризводители немедленно заявили о том, что двигатели стали не только легче, но и получили увеличенный ресурс. Теоретически так и должно было быть, однако на практике все оказалось несколько иначе.

Прежде всего, хотя кремниевое покрытие или никель тверже и прочнее чугуна, такие блоки все равно очень быстро изнашивались. Например, многие хорошо помнят ситуацию с моторами BMW M52 или M60, которые отличались сильным износом даже не к 100 тысячам пробега, а уже к 60-70 тыс.

Если же говорить об общем ресурсе моторов с алюминиевыми блоками цилиндров различных производителей, на деле ресурс составляет, в среднем, около 300 тыс. км. При этом на данный показатель не особенно влияет сама технология упрочнения цилиндров, а также объем двигателя, его тип и т.д.

Другими словами, форсированный двигатель V8 на дорогом Porsche выйдет из строя уже к 300 тыс. км, при этом простые чугунные блоки или алюминиевые блоки с гильзой из чугуна на моторах с рабочим объемом 1.6-1.8 литра вполне способны отходить 400-450 тыс. км.

При этом рассчитывать даже на такой скромный ресурс можно только с учетом того, что владелец придерживается рекомендованных межсервисных интервалов, использует качественное моторное масло, которое подходит по всем допускам и рекомендациям, заливает хорошее топливо и эксплуатирует двигатель в режимах умеренных нагрузок.

Если говорить о поломках, алюминиевый блок может немедленно выйти из строя без возможности восстановления в случае непредвиденной поломки (например, сломались поршневые кольца и т.д.). При этом замена блока цилиндров обойдется достаточно дорого (в зависимости от марки и модели стоимость замены блока на новую деталь может составлять около 25-30 % от стоимости всего подержанного авто и больше). Вполне очевидно, что небольшой ресурс ЦПГ может обернуться серьезными проблемами для владельца после покупки автомобиля с пробегом на вторичном рынке.

https://youtube.com/watch?v=I85ExprEodI

Процедура гильзовки

Как утверждают специалисты, гильзовка автомобильного блока цилиндров двигателя возможна для любого ДВС. То есть такому ремонту подвергаются различные моторы.

Мастера обычно знают, какие двигатели изначально гильзованные на этапе автопроизводства, то есть гильзуются с завода, а какие позиционируются как неремонтопригодные. Поскольку мы разобрались, что ремонту подлежат все виды ДВС, наличие или отсутствие гильз с завода не играет решающей роли.

Если блок гильзовали на заводе, то чаще всего речь идёт о мокрых гильзах. Ремонт заключается в том, чтобы заменить изношенную втулку на новую. Это наиболее простой вариант гильзовки среди всех существующих. В некоторых случаях работы проводятся вручную. Для этого достаточно подобрать необходимые и подходящие ремонтные гильзы.

Также ошибочно считать, что при гильзовке замене подлежат абсолютно все втулки. Это напрямую зависит от того, какие из них износились. Заменить можно лишь те, которые уже израсходовали свой ресурс. Остальные остаются на своих местах и эксплуатируются до тех пор, пока и на них не образуются задиры и повреждения.

Если же перед вами негильзованный блок, то есть мотор с завода не предусматривает применение гильз в своей конструкции, и для него следует подобрать сухие гильзы, такая задача становится заметно сложнее.

В блоки из чугуна монтируют втулки, изготовленные на основе легированного чугуна;
Если блок выполнен из алюминиевого сплава, тогда следует использовать алюминиевые втулки.

Нельзя забывать, что сплавы для БЦ могут иметь различные добавки и дополнительные компоненты. Также на сами стенки наносятся специальные укрепляющие материалы, что обеспечивает улучшенную устойчивость к повреждениям и задирам. Потому будет лучше, если за подбор гильз возьмётся квалифицированный специалист.

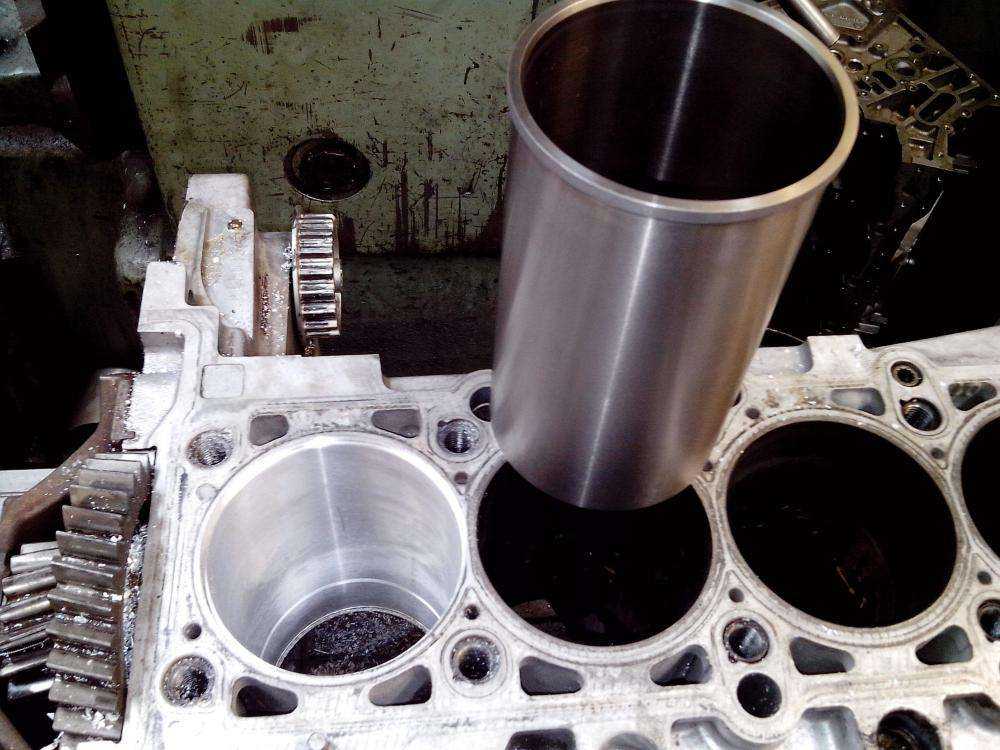

Гильзование можно разделить на процесс запрессовки и горячее гильзование.

Запрессовка применяется в ситуациях, когда требуется старые гильзы заменить на новые втулки. Тут необходимо предварительно расточить цилиндры, чтобы создать идеально ровную и правильную геометрию для посадки новых гильз. Не допускается даже малейшее отклонение при расточке. Иначе поршни и их кольца не смогут нормально функционировать. После расточки запрессовывают втулки, устанавливают соответствующие поршни и двигатель собирается.

В случае с горячим гильзованием, когда монтируется сухая втулка, процесс выглядит так:

БЦ разогревают примерно до 150 градусов Цельсия;
перед установкой выбранную гильзу охлаждают, используя жидкий азот;
на втулку наносится раствор, не дающий образовываться конденсату в процессе установки холодной гильзы внутрь горячего блока;
гильза вставляется на своё подготовленное место.

Такой метод восстановления БЦ является оптимальным в плане качества, поскольку технология даёт возможность создать плотную посадку и обеспечить натяг на участках, где происходит соприкосновение втулки и блока. Сама втулка легко заходит на своё место, буквально под собственным весом. Чтобы полностью установить её в гнездо, мастеру достаточно немного постучать молотком. Никаких сверхусилий для запрессовки применять не нужно в случае с горячим гильзованием. В отличие от первого рассмотренного метода замены старой втулки на новую.

Но есть некоторые исключения, когда БЦ из алюминия предварительно не растачивают. Тогда монтаж втулки осуществляют путём запрессовки. Отличается процедура тем, что перед установкой гнездо под гильзу смазывают герметиком. А затем уже впрессовывают новый элемент.

На практике всё выглядит намного сложнее. Вот почему гильзование следует доверять исключительно высококвалифицированным специалистам с большим опытом, знаниями и соответствующими навыками. Не рекомендуется пытаться гильзовать БЦ своими руками. Без специальных инструментов и оборудования сделать это качественно практически невозможно.

Если следовать правилам, соблюдать все рекомендации и строго учитывать все технологические особенности гильзовки, минимально срок службы ДВС удастся продлить на 100 тысяч километров. Но в некоторых случаях машины с лёгкостью преодолевают отметки в 150-200 тысяч километров, правильно при этом обслуживая и эксплуатируя мотор.

Преимущества и недостатки гильзованной конструкции мотора

Преимущества:

Увеличение ресурса двигателя. Благодаря гильзовке конструкция становится более прочной и износостойкой, что позволяет использовать мотор на протяжении более длительного периода времени.
Увеличение мощности. Гильзовка позволяет увеличить рабочий объём двигателя, что улучшает его мощность и динамические характеристики.
Снижение издержек на ремонт. При гильзовке мотора, основные механизмы остаются неизменными, позволяя получить новое деталирующее оборудование без полной замены мотора. Это снижает стоимость ремонтных работ.

Недостатки:

Некоторое снижение экономичности двигателя. Поскольку при гильзовке увеличивается рабочий объём двигателя, соответственно увеличивается и расход топлива.
Снижение надёжности. Гильзованный мотор становится более сложным устройством, что может привести к нештатным поломкам и более высоким затратам на ремонт.
Ограниченность выбора запчастей. Поскольку мотор становится уникальным, появляется риск трудностей при замене деталей на другие, кроме того, цена на гильзы выше цены на другие детали мотора.

В целом, гильзованная конструкция мотора имеет как свои преимущества, так и недостатки. В зависимости от задач и условий эксплуатации, она может оказаться как оптимальным, так и не слишком удачным решением.
