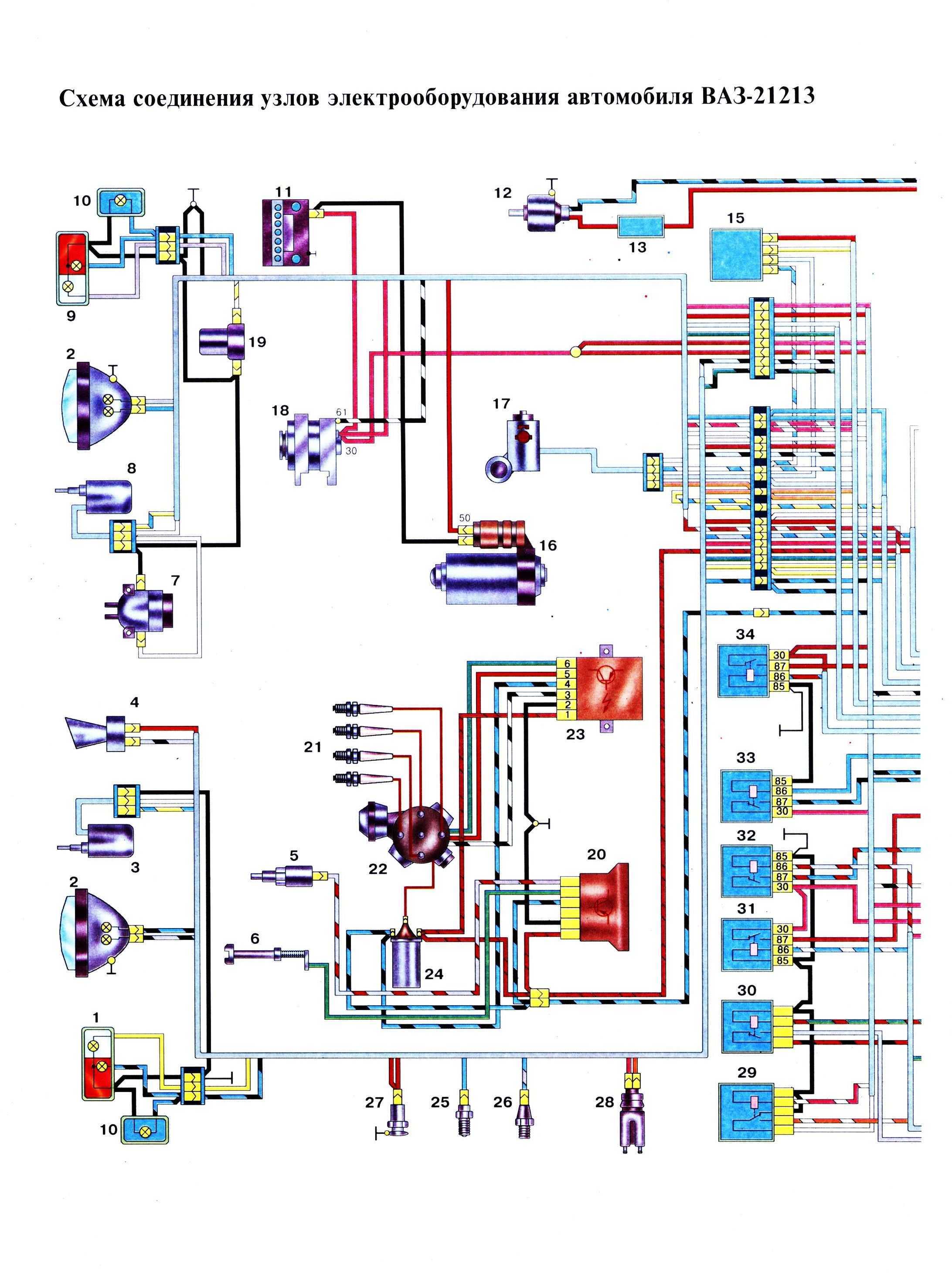

Электрическая схема ваз 21213 нива карбюратор

Уникальные характеристики ВАЗ 2121

1. Внедорожные возможности:

ВАЗ 2121, известный также как «Нива», обладает высокой проходимостью и отлично справляется с сложными дорожными условиями. Благодаря своему полному приводу, дифференциалу с блокировкой и большому клиренсу, ВАЗ 2121 позволяет без проблем преодолевать бездорожье, болота, снежные поля и грунтовые дороги. Это делает его идеальным выбором для путешествий по труднопроходимым местам и занятий активными видами отдыха.

2. Просторный салон:

ВАЗ 2121 обладает просторным салоном, в котором комфортно разместятся пять человек. Благодаря прямоугольной форме кузова и высокому крылу, в салоне достаточно места для передвижения и загрузки груза. Это делает автомобиль удобным не только для поездок в городе, но и для путешествий на дальние расстояния.

3. Прочность и надежность:

ВАЗ 2121 имеет прочный кузов и надежную конструкцию, призванную выдерживать сложные условия эксплуатации. Это позволяет автомобилю выдерживать большие нагрузки и длительные периоды эксплуатации без серьезных поломок и полностью соответствовать своему статусу внедорожного автомобиля.

4. Адаптивность к различным климатическим условиям:

ВАЗ 2121 спроектирован с учетом различных климатических условий, что делает его подходящим для эксплуатации в разных регионах. Автомобиль обладает надежной системой отопления, обдува и кондиционирования, позволяющей комфортно находиться в салоне как в холодную зиму, так и в жаркое лето.

5. Вариативность:

ВАЗ 2121 доступен в различных комплектациях и версиях, что позволяет каждому покупателю выбрать автомобиль соответствующий его потребностям и желаниям. Варианты комплектаций предлагают различные уровни комфорта, безопасности и дополнительных функций, что делает ВАЗ 2121 универсальным и позволяет приспособить его под различные задачи.

ВАЗ 2121 является уникальным автомобилем, который сочетает в себе внедорожные возможности, просторный салон, прочность, надежность, адаптивность к различным климатическим условиям и вариативность в выборе комплектации. Все эти факторы сделали его популярным и любимым автомобилем среди поклонников активного отдыха и непростых дорог.

Модифицированные версии

Стандартная трансмиссия Нивы при всех ее плюсах часто становится причиной некомфортного шума в салоне. Это в целом связано с конструкцией, но используя инженерные наработки, можно ее модернизировать и сделать машину значительно тише.

Данный подход уже применен в машинах модели ВАЗ-21213, в результате даже на скорости 100 км/ч не ощущается неприятного шума, можно спокойно разговаривать и без усилия услышать собеседника. Для этих целей применен целый ряд способов модернизации: от разгрузки пола возле креплений раздаточной коробки и МКПП, уменьшения нагрузки на подшипники валов до сглаживания пиковых моментов в условиях увеличивающихся нагрузок на трансмиссию. Эффект достигается изменением места монтажа редуктора переднего моста, который в модернизированном варианте подвешивается на расстоянии от двигателя на резиновых опорах. Такой подход позволяет снизить до минимума реактивный момент в продольно-вертикальном направлении и уровень шума на скорости.

Шум в модернизированной трансмиссии Нивы сравним с «Жигулями». В машине становится комфортнее находиться при езде по бездорожью. Затраты на апгрейд незначительны, для модификации требуется только понимание мастера самой конструкции и немного времени.

https://otoba.ru/transmissii/vaz/21213.html https://ladaautos.ru/niva-2/sxema-i-opisanie-transmissii-nivy-2121.html

Deutsche Lada Niva Cabrio

Немецким мастерам интересно было изменять советскую Ниву. Так в 1983 году на базе данного внедорожника, компания Deutsche Lada Automobil GmbH, которая была официальным импортером этих автомобиле, представила кабриолет, где полностью отсутствовали боковые стойки и силовые элементы крыши. Зато появился трубчатый каркас, которым решили усилить кузов.

В новой версии есть передние сиденья с подголовниками, усиленная боковая поддержка сидений и ремни безопасности. Дополнительно использовались расширители крыльев из пластика, которые красились в цвет автомобиля и придавали ему более эффектный вид.

Причины популярности и востребованности модели

Автомобиль Нива считается одной из самых популярных и востребованных моделей в России и за ее пределами. Несмотря на свою простоту и относительно невысокую стоимость, Нива имеет ряд особенностей, которые делают ее привлекательной для покупателей.

Надежность. Одной из основных причин популярности Нивы является ее надежность. Автомобиль способен преодолевать сложный рельеф и справляться с трудностями без особых проблем. Построенный на прочной раме, он может выдерживать значительное нагрузки и непредвиденные ситуации на дороге.

Проходимость. Благодаря полному приводу и высокому дорожному просвету, Нива является идеальным автомобилем для передвижения по бездорожью. Она легко пересекает реки, болота, горы и другие сложные участки местности, что делает ее популярным выбором для любителей активного отдыха и охоты.

Простота обслуживания. Автомобиль Нива довольно прост в обслуживании и ремонте. Он не требует сложного оборудования и дорогостоящих запчастей, что делает его доступным для широкого круга владельцев

Более того, запчасти для Нивы можно найти практически в любом автомобильном магазине, что важно для тех, кто проживает в отдаленных районах

Адаптированность к любым условиям. Нива способна хорошо работать как в городских условиях, так и в суровых погодных условиях. Она легко справляется с гололедом, снегом и грязью благодаря своим хорошим ходовым качествам и устойчивости на дороге. Это делает ее не только популярным автомобилем у владельцев в сельской местности, но и в городах.

Экономичность. Несмотря на свою мощь и преимущества полного привода, Нива потребляет относительно мало топлива. Это делает ее экономичным автомобилем для использования как в городе, так и за его пределами.

Все эти причины объясняют популярность и востребованность модели Нива. Она является надежным, проходимым, простым в обслуживании и адаптированным к разным условиям автомобилем, который с легкостью справится с любыми задачами передвижения и эксплуатации.

Значение названия «Нива» для автомобиля ВАЗ 2121

Название «Нива», выбранное для автомобиля ВАЗ 2121, имеет сильное символическое значение и характеризует его основные характеристики и предназначение.

Слово «Нива» происходит от архаического слова «ниво», которое означает плодородную землю, обитаемую и дающую урожай

Таким образом, название «Нива» подчеркивает важность этого автомобиля для прохождения по сложному бездорожью и непроходимым местам

Выбрав это название, автозавод ВАЗ хотел подчеркнуть важность автомобиля ВАЗ 2121 для сельского хозяйства, где почвенный рельеф часто бывает непроходимым для обычных автомобилей. За счет своей прочности, вездепроходимости и способности преодолевать любые преграды, «Нива» стала неотъемлемым помощником фермеров и сельскохозяйственных работников

Кроме того, название «Нива» также олицетворяет российскую природу и ее богатства. Автомобиль ВАЗ 2121 позволял путешествовать по самым удаленным и заповедным уголкам страны, в которых инфраструктура была слаборазвита или отсутствовала вовсе. «Нива» стала прямым символом свободы передвижения по всей России и возможности наслаждаться ее уникальными пейзажами и дикой природой.

Таким образом, название «Нива» было не случайным выбором, а отражало важные аспекты и ценности, которыми обладал автомобиль ВАЗ 2121.

Причины пропадания зарядки аккумулятора | Ремонт Нивы ВАЗ 2121

По своему опыту владения Нивы и других отечественных автомобилей, могу привести довольно немало случаев и причин, которые являются основными при пропадании зарядки. Здесь можно ознакомиться со многими проблемами: http://atlib.ru/blog/136-neispravnosti-generatora—priznaki-diagnostika-prichiny-proverka Ниже более подробно постараюсь описать каждую из проблем.

Соскочил провод с генератора

Это конечно банально, но именно с этого нужно начинать проверку, если зарядка пропала. Откройте капот и посмотрите, не соскочил ли один из проводов с генератора. Если такое подтвердилось, то оденьте их на место и проверьте, изменилась ли ситуация.

Износ щеток генератора

Обычно, щетки дают о себе знать постепенно и зарядка пропадает не сразу, а с течением некоторого времени. То есть, она становится все меньше и меньше с каждым километром пройденного пути. В конечном счете, однажды щетки сотрутся до такого предела, что генератор не сможет полноценно заряжать батарею, и вам придется ее подзаряжать от зарядного устройства. Что нужно сделать:

Если при измерении выяснилось, что их остаточная длина меньше 12 мм, то это говорит о том, что их пора менять. Также, не допускается неравномерный износ.

Выход из строя выпрямительного блока (сгорел диодный мост)

Эта наиболее частая из причин, по которой может быть либо слабая зарядка, либо полное ее отсутствие. Для того, чтобы выяснить, в нем ли причина, необходимо выполнить следующие действия:

Обычно, если сгорает один из диодов, то зарядка полностью не пропадает, а становится лишь немного меньше номинального значения. Но даже в таком случае, генератор не способен будет как положено заряжать аккумулятор и он будет садиться все чаще и чаще. Если же сгорают все диоды, что также встречается нередко, то зарядка пропадает совсем.

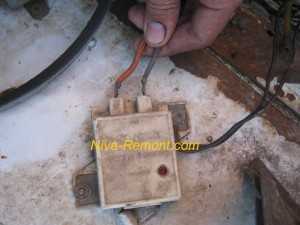

Сгорело реле зарядки

Реле зарядки аккумуляторной батареи также является одной из причин плохой зарядки. Оно установлено под капотом Нивы и найти его не составит труда. Замените его на новое и проблема должна устраниться, если именно в этом была причина. Хотя, судя из моей практики, это реле сгорает крайне редко в не является распространенной причиной.

Выход из строя остальных деталей генератора

Более сложные и дорогие детали генератора, такие как ротор и статор (обмотка) также со временем могут выйти из строя. Но это случается крайне редко, поэтому проверять их стоит в последний момент. Если же вы все-таки уверены, что с остальными элементами все в порядке, то тогда стоит сделать следующее:

Большинство владельцев при выходе из строя таких серьезных элементов. как ротор или статор, предпочитают купить новый генератор, но все же стоит сначала проверить все и лучше купить сгоревшие детали и заменить их. Это будет намного дешевле.

Приведенные выше советы и рекомендации относятся не только к классическим Нивам 21213 и 21214, но и к более современным Niva Chevrolet, так как принцип действия основным источников питания автомобиля практически одинаков.

Особенности движения разных модификаций «Нивы»

Если брать автомобиль «Нива» для передвижения по городу, тогда лучшим вариантом станут марки ВАЗ-21213 и 21218. При езде на пятидверной «Ниве» (ВАЗ-2131) придется четко контролировать авто во время движения, в особенности при парковке или перестройке из ряда в ряд.

Но при этом стоит также учитывать качество дорожного полотна, по которому будет ехать авто. Короткая модель (ВАЗ-21213) чувствительно реагирует на ямки и выбоины на дороге. Пассажиры сзади, да и сам водитель на любых неровностях на дороге будут подпрыгивать

Если вы все же склонны к приобретению короткой модели «Нивы», стоит обратить внимание также на ВАЗ-21215 и 21214

ВАЗ-21218 ведет себя на такой проезжей части несколько спокойней, но уступает в маневренности предыдущей модели. ВАЗ-2131 из-за своих массивных габаритов вовсе не реагирует на особенности дорожного полотна, даже при езде на большом количестве ямок и выбоин пассажиры внутри салона вряд ли это почувствуют. Движение всегда будет плавным.

Дизельная Нива (ВАЗ-21215)

Возможно, многие сейчас будут удивлены, но на Нивах действительно устанавливали дизельные двигатели. Это происходило в конце второго и начале третьего тысячелетия. Эта версия Нивы не была рассчитана на отечественный рынок и производилась исключительно для экспорта. Дизельные двигатели с индексом XUD9SD были позаимствованы у французского автогиганта Peugeot. Помимо двигателя, автомобиль получил также ряд изменений в кузове. Было добавлено немало пластика поверх привычного кузова, а задняя дверь, обеспечивающая доступ в багажник, была удлинена до уровня бампера для обеспечения комфортной погрузки. В связи с удлинением двери, задние фонари пришлось сделать вертикальными.

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

плохо закреплены карданные валы;
не отбалансированы колеса;
есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

раскрутилось крепление установочных опор раздатки;
порвалась резина на самих опорах РК.

демонтируем в салоне переднее сиденье пассажира;
снимаем облицовку тоннеля пола;
в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
крепим на корпусе РК кронштейн новой опоры;
устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

оставляем машину на нейтральной передаче;
отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
демонтируем кронштейн крепления глушителя;
снимаем траверс КПП;
поддомкрачиваем раздатку, снимаем боковые крепления РК;
места посадки подрамника к кузову обрабатываем мовилем;
насаживаем подрамник на шпильки коробки передач;
размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
затягиваем все крепления, кроме самих опор раздатки;
производим центровку РК;
окончательно затягиваем опоры раздаточной коробки.

ВАЗ-2121Б

1992—1993 гг. Ограниченная серия.

Бронированная модификация. Разработана научно техническим центром концерна АвтоВАЗ совместно с коммерческим банком социального развития Лада-Банк.

Предназначена для перевозки ценных грузов, инкассаторский автомобиль.

Результат испытания стрельбой подтвердили защищенность салона от удара стальной пули автомата калашникова калибра 7,62 мм, а днища от осколков гранаты.

Для противоосколочного бронирования впервые были опробованы вспененные полимеры.

В моторном отсеке оборудована системой пожаротушения.

Этот автомобиль стал началом семейства бронеавтомобилей «БРОНТО Форс».

Главный блок предохранителей

Схема

Назначение

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розеткаПрикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

Выбор КПП

https://www.autocentre.ua/article/7416.html «Передаточное число – это не что иное как отношение числа зубьев ведомой шестерни к числу зубьев ведущей (КПП или редуктора). На практике это выглядит следующим образом. Если одна (ведомая) шестерня имеет 60 зубьев, а другая (ведущая) – 30, то передаточное число данной пары равно 2 (60:30).

Передаточное число – одна из основных характеристик зубчатых передач, которые обеспечивают передачу крутящего момента от двигателя на привод какого-либо другого устройства (узла). При этом данный механизм позволяет увеличивать или уменьшать величину передаваемого момента. Например, изменяя число зубцов на обеих шестернях, можно увеличивать или уменьшать передаваемый от двигателя к «потребителю» крутящий момент. В обычных автомобилях момент, передаваемый от двигателя внутреннего сгорания к ведущим колесам через КПП (кроме 4-й, 5-й и 6-й передач) и редуктор ведущего моста, увеличивается. Во многих внедорожниках величину передаваемого момента дополнительно изменяет раздаточная коробка с пониженным рядом передач.

Величина передаточного числа в КПП и редукторе влияет на такие характеристики как разгонная динамика и максимальная скорость автомобиля. Применительно к ступеням КПП с разными передаточными числами это выглядит так: чем больше данное число, тем «короче» и «тяговитее» передача, то есть мотор при разгоне быстрее раскручивается до максимальных оборотов, а машина интенсивнее ускоряется. Правда, при этом снижается максимальная скорость на данной передаче. Следовательно, возникает необходимость в более частом переключении.

На разгонную динамику в такой же степени влияет и передаточное число главной пары редуктора. Чем оно выше, тем автомобиль динамичнее, лучше тянет на всех передачах, но максимальная скорость при этом ниже. Уменьшая передаточное число, повышают максимальную скорость (если у двигателя есть так называемый запас мощности), но проигрывают в разгонной динамике авто.

Например, установка главной пары 4,1 или 4,3 вместо 3,9 делает ВАЗ-2107 более динамичным, но менее скоростным.

Стоит отметить, что передаточные числа трансмиссии подбираются в зависимости от мощностных и моментных характеристик двигателя, размера колес, возможностей тормозной системы, а если автомобиль тюнингуют, учитываются еще и пожелания автовладельца.»

Что из этого следует. Представьте себе: при и без того «тяговитых» главных парах уменьшаем «тяговитость» передачи в коробке. Значит, уменьшаем передаваемый на колеса крутящий момент. Плюс ключевое слово «запас мощности двигателя». А вот этого-то запаса у двигателя 2106, если он установлен на Ниве, при езде на высшей передаче практически нет. Вспомните что надо делать, если надо интенсивно разогнаться, скажем для обгона, двигаясь в данный момент на 4-й (высшей для 2121) передаче. Переключиться на 3-ю и на ней разгоняться, т.к. на 4-й машина в смысле разгона практически никакая, двигатель не тянет. Крутящего момента не хватает. А что будет, если при двигателе 1.6 и главных парах 4.3 поставить пятиступку и ехать на пятой? Тут крутящего момента тем более хватать не будет. На крейсерском режиме машина ехать конечно будет (интересно какие обороты двигателя при этом будут), но разогнаться на ней никак не выйдет, а если сбросить скорость где-нибудь до 80-и, то даже для крейсерской езды придется переключаться на 4-ю передачу и то не факт, что двигатель 1.6 при таком раскладе опять же не придется посильнее раскручивать. К слову, у меня есть опыт езды на 2121 с двигателями и 1.6 и 1.8 на одной и той же машине (см. мой профиль) без замены КПП и главных пар. Так вот, должен сказать, что это небо и земля. Двигатель 1.8 сам по себе тяговитый и имеет запас мощности. Так вот он действительно отлично разгоняет машину на на 4-й передаче с 30-40 до 80-90 км/ч, что на двигателе 1.6 по опредлению невозможно. И на пятой, если поставить пятиступку, тоже сможет неплохо тянуть. Возможно, что лучше, чем 1.6 на 4-й передаче.

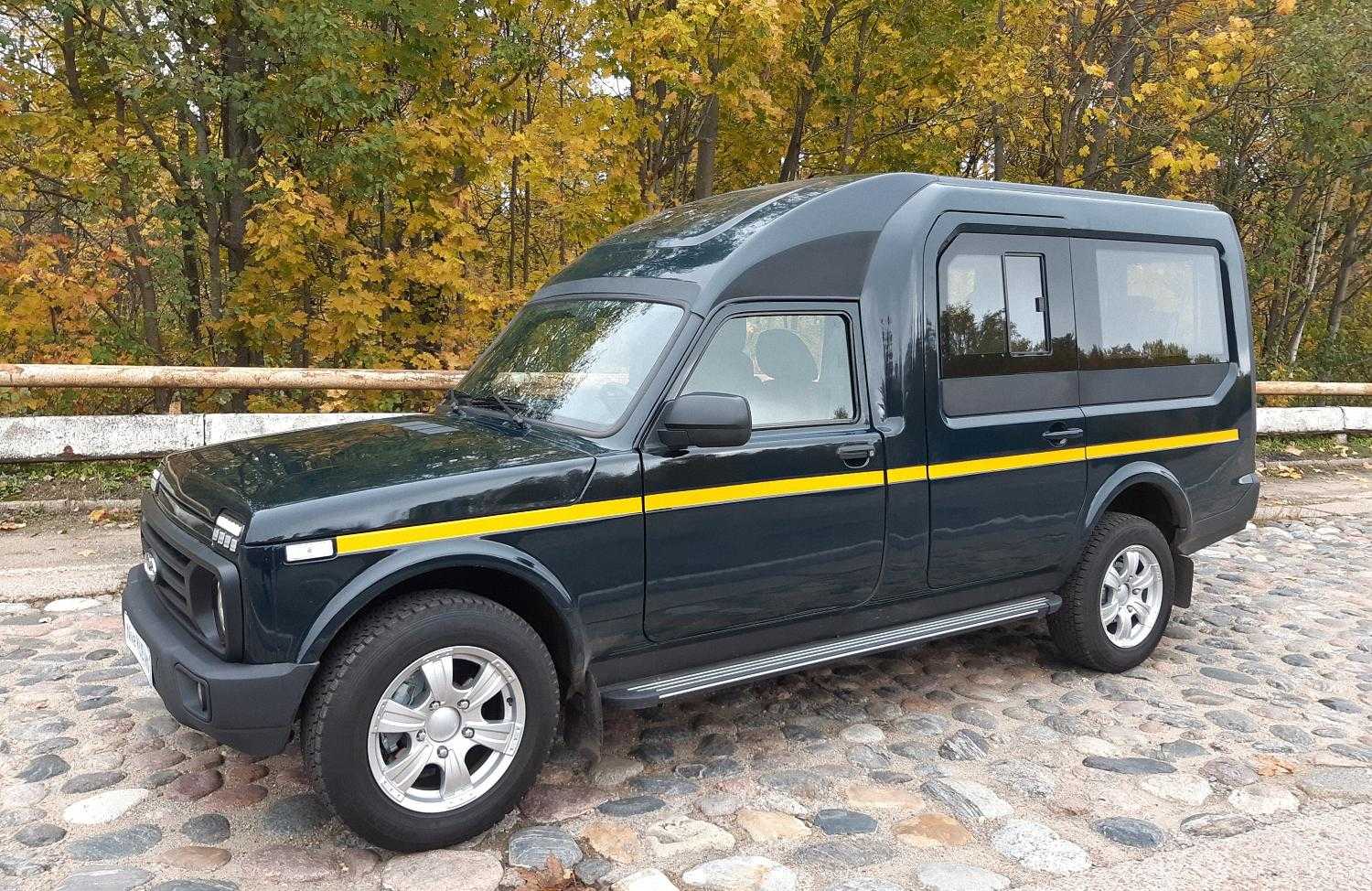

ВАЗ-212180 Фора – видео езды по бездорожью

Пол удлиняют ступенчатой вставкой, а в поднятую крышу вводят дополнительные усиливающие элементы. Автомобиль ВАЗ-212180 «Фора» выдержала заводские испытания с отменным результатом: прочность на уровне серийной «Нивы». Высокий потолок и широкий дверной проем позволяют пассажирам входить в автомобиль, а не влезать, как в «Ниву». Поскольку места для прохода достаточно, конструкторы отказались от штатных передних сидений «Нивы» в пользу «восьмерочных».

Улучшение плавности хода за счет длины не сказались на проходимости, маневренности и устойчивости. Запасное колесо за задней дверью — тоже . Причина его переселения из- под капота — возможность установки широких шин. Колесо закреплено на откидном кронштейне на заднем бампере. Автомобиль оснащен 1,7-литровым мотором ВАЗ 21213 с карбюратором, но можно заказать «Фору» со впрысковым двигателем. Трансмиссия: штатное сцепление, 5-ступенчатая коробка передач, удлиненный карданный вал. ВАЗ 212180 сохранил преимущества вездехода и приобрел комфортабельность легкового автомобиля.

ВАЗ 2121: легендарная модель советского времени

ВАЗ 2121, или «Нива», является одной из самых известных моделей автомобилей, выпущенных в СССР. Этот внедорожник был разработан специально для советского рынка и имел широкую популярность среди водителей.

Главной особенностью ВАЗ 2121 является его способность передвигаться по любому типу дорог и вне дорог, благодаря высокому дорожному просвету, большим колесам и мощной передней подвеске. Это позволяло автомобилю справляться с пересеченной местностью и экстремальными условиями езды.

ВАЗ 2121 был оснащен надежным 1.6-литровым четырехцилиндровым двигателем, который развивал достойную мощность и обладал хорошей динамикой. Также внедорожник имел полный привод, что позволяло ему успешно справляться с бездорожьем и сложными дорожными условиями.

ВАЗ 2121 отличался высоким уровнем комфорта и безопасности для своего времени. В салоне модели было достаточно места для пассажиров и багажа. Также автомобиль имел сравнительно небольшой расход топлива, что делало его экономичным в эксплуатации.

Все эти особенности делали ВАЗ 2121 «Ниву» очень популярной и востребованной моделью на советском рынке. Годы прошли, но эта легенда советского автопрома все еще остается востребованной среди любителей бездорожья и надежных автомобилей.

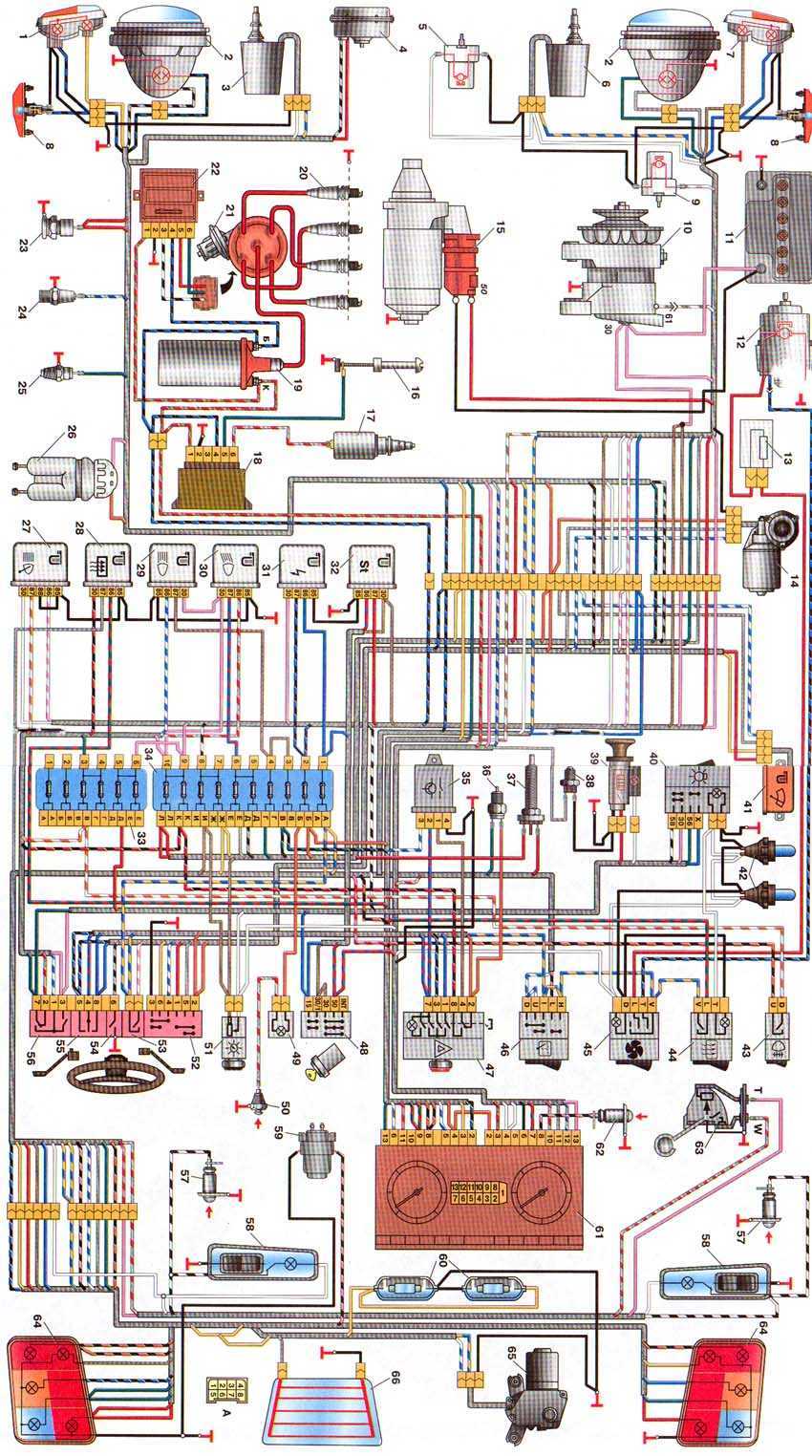

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

1 – фара правая;
2 – реле стартера;
3 – колодка жгута переднего к колодке жгута панели приборов;
4 – датчик температуры воздуха;
5 – датчик температуры охлаждающей жидкости;
6 – датчик контрольной лампы давления масла;
7 – сигнал звуковой ваз-21214;
8 – датчик уровня тормозной жидкости;
9 – фара левая;
10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
правого;
11 – колодки жгута переднего и электродвигателя стеклоочистителя;
12 – электродвигатель стеклоочистителя;
13 – колодки жгута переднего и провода соединительного стартера;
14 – стартер;
15 – батарея аккумуляторная;
16 – генератор;
17 – колодка жгута переднего и провода соединительного генератора;
18 – боковой указатель поворота правый;
19 – подфарник правый;
20 – электродвигатель омывателей;
21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
левого;
22 – подфарник левый;
23 – боковой указатель поворота левый.

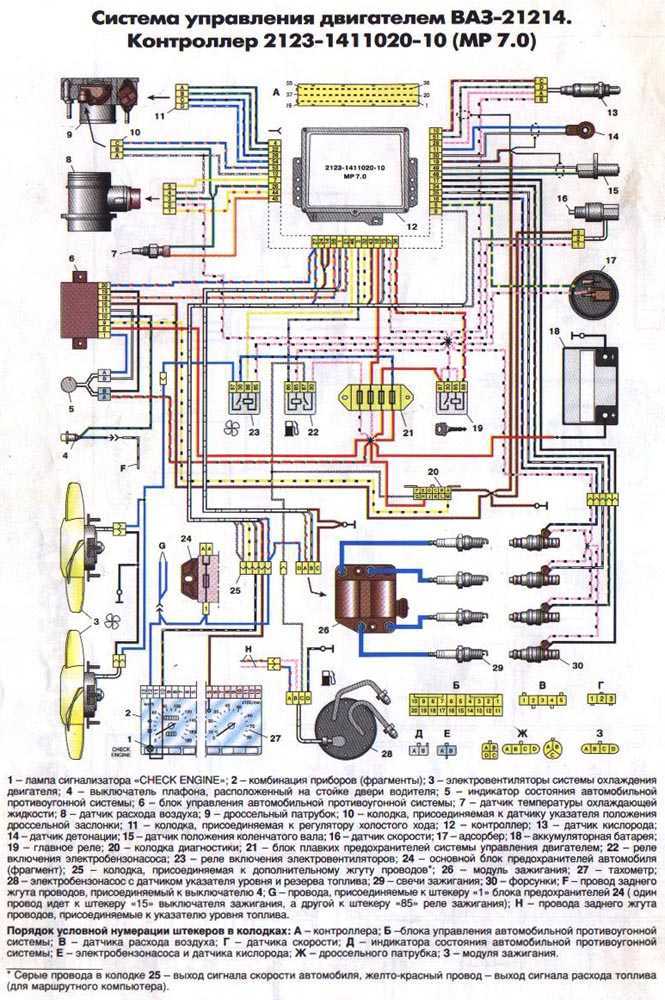

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

1 – контроллер;
2 – колодка диагностики;
3 – датчик массового расхода воздуха;
4 – датчик температуры охлаждающей жидкости;
5 – датчик фаз;
6 – модуль электробензонасоса;
7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
8 – катушки зажигания;
9 – свечи зажигания;
10 – педаль акселератора электронная;
11 – дроссельный патрубок с электроприводом;
12 – электровентилятор системы охлаждения двигателя правый;
13 – электровентилятор системы охлаждения двигателя левый;
14 – датчик детонации;
15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
16 – форсунки ваз-21214;
17 – электромагнитный клапан продувки адсорбера;
18 – датчик кислорода управляющий;
19 – датчик кислорода диагностический;
20 – датчик положения коленчатого вала;
21 – блок управления АПС;
22 – индикатор состояния АПС;
23 – блок предохранителей ЭСУД;
24 – предохранитель цепи питания электробензонасоса;
25 – реле электробензонасоса;
26 – реле электровентилятора системы охлаждения двигателя левого;
27 – реле электровентилятора системы охлаждения двигателя правого;
28 – реле зажигания;
29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

1 – реле дополнительное;
2 – реле-прерыватель указателей поворота;
3 – реле стеклоочистителя;
4 – выключатель зажигания;
5 – выключатель аварийной сигнализации;
6 – реостат;
7 – переключатель света фар и указателей поворота;
8 – переключатель очистителя и омывателя ветрового стекла;
9 – блок предохранителей основной;
10 – блок предохранителей дополнительный;
11 – комбинация приборов;
12 – выключатель наружного освещения;
13 – выключатель очистителя заднего стекла;
14 – выключатель обогрева заднего стекла;
15 – выключатель заднего противотуманного огня;
16 – переключатель электродвигателя отопителя;
17 – дополнительный резистор электродвигателя отопителя;
18 – электродвигатель отопителя;
19 – реле дальнего света фар;
20 – реле ближнего света фар;
21 – реле обогрева заднего стекла;
22 – реле заднего противотуманного огня;
23 – прикуриватель ваз-21214;
24 – датчик включения дифференциала;
25 – выключатель сигнала торможения;
26 – выключатель лампы света заднего хода;
27 – выключатель контрольной лампы ручного тормоза;
28 – осветитель;
29 – осветитель;
30 – колодка жгута панели приборов к жгуту переднему;
31 – колодка жгута панели приборов к радиоаппарату;
32 – колодка жгута панели приборов к жгуту системы зажигания;
33 – колодка жгута панели приборов к жгуту заднему;
34 – контрольная лампа включения дифференциала;
35 – контрольная лампа обогрева заднего стекла;
36 – выключатель сигнала положения педали сцепления;
37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
3 – включатель плафона освещения салона в стойке двери водителя;
4 – включатель плафона освещения салона в стойке двери пассажира;
5 – плафон освещения салона левый;
6 – плафон освещения салона правый;
7 – электрический бензонасос с датчиком указателя уровня топлива;
8 – элемент обогрева заднего стекла;
9 – дополнительный сигнал торможения;
10 – фонарь правый;
11 – фонарь левый ваз-21214;
12 – фонарь освещения номерного знака;
13 – фонарь освещения номерного знака;
14 – электродвигатель очистителя заднего стекла;
15 – электродвигатель омывателя заднего стекла.

Приборная панель на ниве шевроле

Какая «Нива» лучше?

ВАЗ-21213 (короткая модель) считается универсальным солдатом для езды по разному типу дорожного полотна. Она имеет наименьший вес, маневренна, но придется пожертвовать некоторой долей комфорта. Она непрактична, не подходит для дальних путешествий (мало места в салоне авто, а также небольшое багажное отделение). При этом стоимость ее низкая, и авто вполне подходит для небольшой семьи из трех человек.

Универсальным и наиболее подходящим вариантом является ВАЗ-21218. Она более комфортна, есть достаточное место для багажа, хорошо чувствует себя на дороге. Ее можно использовать для езды не только по городу, но и по бездорожью, отправляясь на охоту, рыбалку или в путешествие с семьей. Не можете решить, какая «Нива» лучше: короткая или длинная — выбирайте этот усредненный вариант.

Пятидверная «Нива» (ВАЗ-2131) – настоящий габаритный крейсер, чаще всего она используется в качестве грузового авто. Ей подвластны любые дороги, при этом ни пассажиры, ни водитель не ощутят неудобств. Но ею достаточно трудно управлять, особенно при езде по городу, где выбираются более маневренные автомобили.
