11 лучших производителей кабеля

Сетевые кабели

Сетевые кабели предназначены для создания кабельных линий в компьютерных сетях и системах передачи данных. Они используются для соединения компьютеров, серверов, активного сетевого оборудования (коммутаторы, роутеры) в пределах одного или между различными зданиями.

По типу передаваемого сигнала сетевые кабели делятся на:

Медные кабели — передают электрические импульсы;
Оптические кабели — передают световой сигнал.

По конструкции медные сетевые кабели бывают:

Коаксиальные — содержат центральную жилу в общем экране;
Витая пара (UTP, STP, FTP) — содержат скрученные попарно изолированные проводники;
Витая четверка — 4 скрученных проводника в общем экране.

Рассмотрим более подробно основные разновидности сетевых кабелей.

Коаксиальный кабель RG-6 — наиболее распространен для прокладки цифровых CATV-сетей кабельного ТВ. Имеет оплетку из фольги и медных проволок, обеспечивающую защиту от электромагнитных помех.

Коаксиальный кабель RG-11 — применяется для магистральных линий CATV с большой длиной и количеством абонентов. Отличается большим диаметром центральной жилы.

Витая пара UTP cat.5e — самый распространенный сетевой кабель для локальных сетей Ethernet. Имеет 4 скрученные попарно медные жилы, каждая пара имеет свой цвет.

Витая пара FTP cat.7 — экранированная витая пара повышенного качества для высокоскоростных сетей 10G Ethernet. Имеет общий экран в виде алюмофолии под внешней оболочкой.

Оптический кабель состоит из оптического волокна в защитной оболочке. Используется в высокоскоростных магистральных и локальных сетях для передачи на большие расстояния.

При выборе сетевого кабеля учитывают тип передаваемого сигнала, расстояние передачи, скорость сети. От этого зависят качество и надежность передачи данных.

Грамотно спроектированная структурированная кабельная система обеспечивает высокую производительность и масштабируемость компьютерной сети.

АПВП ПВП

Число и сечение жилы/экрана	Наружн. диаметр кабеля, мм	Расчетная масса кабеля, кг/км	Число и сечение жилы/экрана	Наружн. диаметр кабеля, мм	Расчетная масса кабеля, кг/км
1 х 50 / 16	28,8	754,04	1 х 50 / 16	28,8	1060,94
1 х 50 / 25	28,9	840,18	1 х 50 / 25	28,9	1147,08
1 х 70 / 16	30,3	848,04	1 х 70 / 16	30,3	1277,84
1 х 70 / 25	30,4	934,19	1 х 70 / 25	30,4	1363,99
1 х 95 / 16	31,9	958,37	1 х 95 / 16	31,9	1541,57
1 х 95 / 25	32,0	1044,52	1 х 95 / 25	32,0	1627,72
1 х 120 / 16	33,4	1063,00	1 х 120 / 16	33,4	1799,7
1 х 120 / 25	33,5	1149,15	1 х 120 / 25	33,5	1885,85
1 х 150 / 25	35,0	1270,04	1 х 150 / 25	35,0	2190,84
1 х 150 / 35	35,0	1368,55	1 х 150 / 35	35,0	2289,35
1 х 185 / 25	36,6	1406,15	1 х 185 / 25	36,6	2541,85
1 х 185 / 35	36,6	1504,66	1 х 185 / 35	36,6	2640,36
1 х 240 / 25	38,8	1612,7	1 х 240 / 25	38,8	3086,00
1 х 240 / 35	38,8	1711,21	1 х 240 / 35	38,8	3184,51
1 х 300 / 25	40,9	1830,51	1 х 300 / 25	40,9	3672,21
1 х 300 / 35	40,9	1929,02	1 х 300 / 35	40,9	3770,72
1 х 400 / 35	44,3	2280,02	1 х 400 / 35	44,3	4735,62
1 х 500 / 35	47,5	2651,74	1 х 500 / 35	47,5	5721,24
1 х 630 / 35	50,7	3087,68	1 х 630 / 35	50,7	6955,28
1 х 800 / 35	54,5	3644,89	1 х 800 / 35	54,5	8556,091

Сколько киловатт выдержит СИП?

Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

Сечение СИП напряжение 380В (3х фазная нагрузка) напряжение 220В (1фазная нагрузка)

СИП 4х16	62 кВт	22 кВт
СИП 4х25	80 кВт	29 кВт
СИП 4х35	99 кВт	35 кВт
СИП 4х50	121 кВт	43 кВт
СИП 4х70	149 кВт	53 кВт
СИП 4х95	186 кВт	66 кВт
СИП 4х120	211 кВт	75 кВт
СИП 4х150	236 кВт	84 кВт
СИП 4х185	270 кВт	96 кВт
СИП 4х240	320 кВт	113 кВт

Методика расчета (update от 19.02.2018)

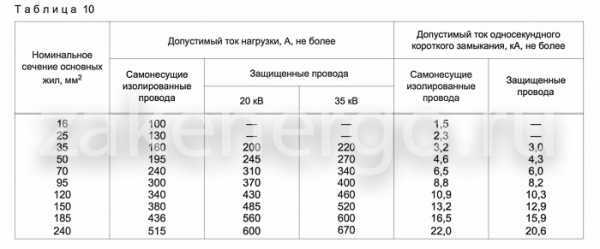

Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

для однофазной нагрузки 220В P=U*I

для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить предельно допустимые значения для данного сечения провода.

Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

zakenergo.ru

Расчетные данные кабелей с бумажной изоляцией (на 1 км)

Таблица 3.29

Сечение жилы, мм2	r0, Ом	6кВ	10 кВ	20 кВ	35 кВ
		Алюминий	х0, Ом	b0, квар	х0, Ом	b0, квар	х0, Ом	b0, квар	х0, Ом	b0, квар
10	1,84	3,10	0,110	2,3	–	–	–	–	–	–
16	1,15	1,94	0,102	2,6	0,113	5,9	–	–	–	–
25	0,74	1,24	0,091	4Д	0,099	8,6	0,135	24,8	–	–
35	0,52	0,89	0,087	4,6	0,095	10,7	0,129	27,6	–	–
50	0,37	0,62	0,083	5,2	0,090	11,7	0,119	31,8	–	–
70	0,26	0,443	0,08	6,6	0,086	13,5	0,116	35,9	0,137	86
95	0,194	0,326	0,078	8,7	0,083	15,6	0,110	40,0	0,126	95
120	0,153	0,258	0,076	9,5	0,081	16,9	0,107	42,8	0,120	99
150	0,122	0,206	0,074	10,4	0,079	18,3	0,104	47,0	0,116	112
185	0,099	0,167	0,073	11,7	0,077	20,0	0,101	51,0	0,113	115
240	0,77	0,129	0,071	13,0	0,075	21,5	0,098	52,8	0,111	119
300	0,061	0,103	–	–	–	–	0.095	57,6	0,097	127
400	0,046	0,077	–	–	–	–	0,092	64,0	–	–

На что обратить внимание при выборе электротовара?

Если вы планируете покупку и не имеете представления о том, какой именно вариант вам подходит, не рассчитывайте на квалификацию продавца-консультанта. Вам обязательно потребуется помощь профессионалов. Мало того, что необходимо выбрать товар нужной категории, чтобы оно соответствовало вашим потребностям по своим характеристикам, вам необходимо знать производителей, не экономящих на качестве.

Покупка некачественного изделия чревата самыми разными последствиями. Отдавайте предпочтение тем, что выполнены по ГОСТам. Цены на них выше, чем на те, которые сделаны по ТУ, но это не тот случай, когда стоит экономить. В проводах, сделанных по ТУ, часто снижена площадь сечения, защитный слой меньше положенного по государственному стандарту.

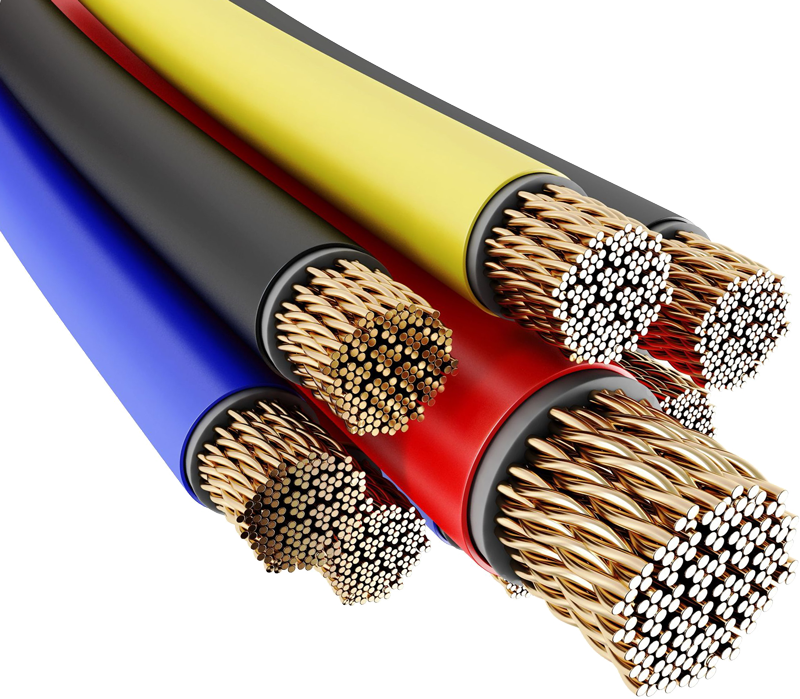

Разновидности электрических кабелей

Провода для электропроводки изготавливаются с жилами, выполненными из алюминия и меди. По состоянию на 2024 год, на рынке большим спросом пользуются провода с жилами, выполненными из меди, поскольку алюминиевые имеют более низкую электрическую проводимость, ломаются при сгибе и окисляются за короткий промежуток времени.

Провода, изготовленные из меди, выделяются на фоне алюминиевых более высоким качеством, электрической проводимостью и длительным эксплуатационным сроком. Изделия бывают одно- и многожильными. Есть одно- и многопроволочные жилы. Последние отличаются лучшей гибкостью, так что их целесообразно применять, чтобы проложить электрическую проводку в труднодоступных местах.

Изоляция провода бывает резиновой, полиэтиленовой, поливинилхлоридной либо бумажной. Любой провод обладает в минимальном количестве 2-мя слоями изоляции: первый необходим для безопасности всех жил, которые находятся внутри, а второй для каждой жилы.

Помимо этого, у всех проводов имеется индекс пожаробезопасности:

Аббревиатура	Расшифровка
нг	не поддерживают горение
нг-LS	не поддерживают горение и имеют небольшое дымообразование
нг-HF	не поддерживают горение и не выделяют опасные газы
нг-FRLS	стойкие к огню, не поддерживают горение, с небольшим дымообразованием
нг-FRHF	стойкие к огню, не поддерживают горение и не выделяют опасные газы

Из практики эксплуатации СПЭ-кабеля

Опыт внедрения кабеля с изоляцией из сшитого полиэтилена в других странах показал их большие возможности и преимущества. Однако не обошлось без ошибок при постановке этих кабелей в производство. Так, изначально при изготовлении кабелей многие производители применяли более дешевую технологию «силановой сшивки» полиэтиленовой изоляции. Ее отличительной особенностью является то, что наложение изоляции происходило на обычной экструзионной линии, при этом в полиэтиленовый пластикат добавлялись специальные смеси для обеспечения сшивки при нормальной температуре. Для сравнения сейчас в основной массе сшивка кабелей производится в среде нейтрального газа при температуре 300–400 °С и давлении 8–9 атмосфер. Для обеспечения необходимых эксплуатационных качеств сшивка должна происходить равномерно по толщине изоляции. При применении силановой сшивки это требование обеспечить чрезвычайно трудно при толщине изоляции, которая применяется для кабелей на напряжении 10 киловольт. В результате неравномерной сшивки эксплуатационные качества, срок службы, степень подверженности изоляции воздействию водотриингов, электрическая прочность оказывались значительно хуже расчетных, что приводило к большому числу электрических пробоев. Поэтому на сегодняшний день подавляющее большинство производителей используют технологию сшивки в среде нейтрального газа.

Этот опыт был учтен и при постановке в производство данного кабеля в России, также как и другие требования, предъявляемые к кабелям среднего напряжения российскими заказчиками. В результате конструкция кабеля, производимого в России отличается от европейской. Так как кабель применяется в основном в сетях 10 кВ, толщина изоляции была увеличена с 3,4 до 4,0 мм. При прокладке в земле применяется оболочка из полиэтилена высокой плотности, обеспечивающая необходимую защиту кабеля от механических повреждений, как при прокладке, так и в процессе эксплуатации. Если необходима герметизация экрана, используются два слоя водонабухающих лент под и поверх медного экрана, накладываемых с перекрытием. При прокладке кабеля в кабельных сооружениях применяется оболочка из ПВХ пониженной горючести.

Их всего сказанного выше можно сделать выводы, что кабели с изоляцией из сшитого полиэтилена являются предпочтительными и имеют большие перспективы при строительстве и реконструкции кабельных линий на напряжение 6, 10, 35 кВ. Благодаря уникальным характеристикам, высокой электрической прочности изоляции, невысокой повреждаемости, длительному сроку службы СПЭ-кабелей, их применение становится не только технически обоснованным, но и экономически выгодным.

1964

Закладки

Последние публикации

Николай Любимов вручил рязанским энергетикам награды за победы в конкурсе «Российская организация высокой социальной эффективности»

Вчера, в 17:02

Продолжается развитие системы учета энергоносителей на Чебоксарской ТЭЦ-2

Вчера, в 16:06

Оборудование «ЗЭТО» для питающего центра Петродворцового района Санкт-Петербурга

18 января в 16:18

Специалисты Курскэнерго оперативно восстановили электроснабжение потребителей, нарушенное непогодой

15 января в 12:44

Решение CrossTech Smart Assets включено в реестр российского ПО

14 января в 18:41

Энергетики филиала «Россети Центр» – «Курскэнерго» переведены в режим повышенной готовности в связи с погодными условиями

14 января в 14:55

Медицинские трансформаторы «Полигон» установлены в больнице в Нижнем Новгороде!

14 января в 11:55

Бархатная реновация

14 января в 11:39

Испытательный центр на базе «ЗЭТО» – гарантия надежности и качества

13 января в 18:51

Сотрудник Белгородэнерго удостоен государственной награды

12 января в 20:49

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

216689

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

46508

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00

36742

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

21911

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

20602

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

19065

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

16912

Правильная утилизация батареек

14 ноября 2012 в 10:00

14283

Проблемы в системе понятий. Отсутствие логики

25 декабря 2012 в 10:00

12417

Порядок переключений в электроустановках 0,4 — 10 кВ распределительных сетей

31 января 2012 в 10:00

11822

Необходимая мощность

При выборе силовых кабелей и проводов необходимо учитывать требуемую мощность для подключаемых устройств и оборудования. Неверный выбор мощности кабеля может привести к его перегреву и возникновению неисправностей или аварийной ситуации.

Расчет необходимой мощности: для расчета необходимой мощности следует учитывать суммарную потребляемую мощность всех подключаемых устройств и оборудования. Для этого необходимо знать мощность каждого устройства и общее количество таких устройств. При расчете также следует учесть потенциальный рост количества подключаемых устройств в будущем.

Тип кабеля: выбор типа кабеля зависит от необходимой мощности и условий эксплуатации. Для небольших мощностей часто используются кабели с пластмассовой изоляцией, а для больших мощностей – кабели с резиновой или силиконовой изоляцией. Кроме того, при выборе типа кабеля следует учитывать его устойчивость к влаге, механическую прочность и стойкость к внешним воздействиям.

Размер провода: для обеспечения необходимой мощности следует выбрать провод достаточного сечения. Чем больше мощность, тем больше должно быть сечение провода. При недостаточном сечении провода может возникнуть перегрев и повреждение изоляции, что приведет к возможному возникновению пожара. Смотрите таблицу ниже:

Мощность (кВт)	Сечение провода (мм2)
до 0.5	0.75
0.5-1	1.0
1-1.5	1.5
1.5-2	2.5
2-3	4.0
более 3	6.0

Кабельно-проводниковая продукция: основные типы и их определение

Кабельно-проводниковая продукция — это различные виды проводов, кабелей и соединительных изделий, предназначенных для передачи электрического сигнала или энергии. Она широко используется в электротехнике, связи, строительстве и других сферах.

Основные типы кабельно-проводниковой продукции включают:

Электрические провода: представляют собой жилы, оболочку и изоляцию. Используются для передачи электрического сигнала или энергии. Могут быть одиночными или многожильными.
Кабели электроэнергетические: служат для передачи больших мощностей электроэнергии на длинные расстояния. Имеют более крупное сечение, чем электрические провода, и дополнительные защитные слои.
Связные кабели: используются для передачи сигналов в системах связи. Могут быть коаксиальными, симметричными, асимметричными и другими типами.
Провода и кабели для специальных условий эксплуатации: предназначены для работы в агрессивных средах, при высоких или низких температурах и других экстремальных условиях.

Для улучшения характеристик кабельно-проводниковой продукции могут использоваться различные дополнительные элементы, такие как экраны, металлические или диэлектрические накладки, защитные оболочки.

Кабельно-проводниковая продукция имеет широкий спектр применения и может быть найдена во многих сферах нашей жизни. Она играет важную роль в обеспечении электрической и связи инфраструктуры и используется в различных технических устройствах и системах.

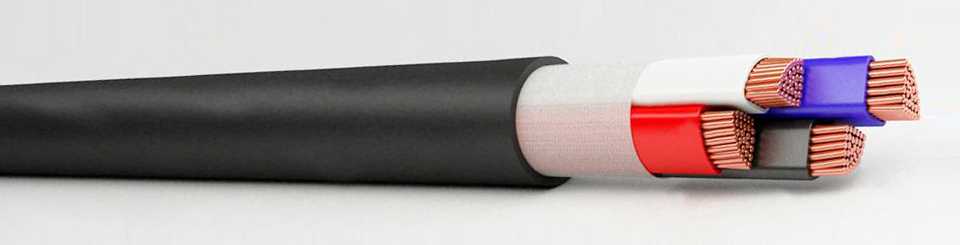

Кабель СПЭ с ПВХ оболочкой

Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.

У них в аббревиатуре появляется дополнительная маркировка:

Нг
не поддерживающий горения

Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.

Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.

индекс Ls
с оболочкой пониженного дымовыделения

Например АПвВнг(В) – Ls 10.

Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.

Кабель АПвВнг(А) – Ls FRHF 10.

FR – огнестойкий

HF – без галогенный

Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.

Расчет сечения провода сип по мощности

Купить провод СИП-4 2х16 недорого бухтой 100 метров.

Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?

Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии ( L – метров) от трансформаторной подстанции.

1. L-200 метров
2. L-300 метров
3. L-400 метров

Расчет сечения провода СИП по мощности делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств: Р – 15 кВт., 30 кВт. и 45 кВт..
Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 ( U – 230 В.).
Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой жилы провода СИП должно быть:

1. L – 200 метров S – 95 мм²

2. L – 300 метров S – 120 мм²

3. L – 400 метров S – 185 мм²

При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:

1. L – 200 метров S – 185 мм²

2. L — 300 метров S — 240 мм²

3. L — 400 метров S — 320 мм² (не существует)

Для мощности Р = 45 кВт. получим еще более невероятный результат:

1. L – 200 метров S — 240 мм²

2. L – 300 метров S — 350 мм² (не существует)

3. L – 400 метров S — 468 мм² (не существует)

Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети распределения (при U = 230 В.) в поселке экономически не рекомендуется.
При использовании трех — фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
Сделаем расчет для трех фаз.
Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 ( U – 380 В.).
Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:

1. L – 200 метров S – 16 мм²

2. L – 300 метров S – 25 мм²

3. L – 400 метров S – 35 мм²

При потребляемой мощности Р – 30 кВт. :

4. L – 200 метров S – 35 мм²

5. L – 300 метров S – 50 мм²

6. L – 400 метров S – 70 мм²

При потребляемой мощности Р – 45 кВт.:

7. L – 200 метров S – 50 мм²

8. L – 300 метров S – 70 мм²

9. L – 400 метров S – 95 мм²

Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах поселка.
P.S. От трансформаторной подстанция в посёлке можно построить проводом СИП-2-3х120+1х95 одну ЛЭП длиной L — 250 метров и нагрузить линию мощностью P — 100 kW и не более. При условии, что на каждой фазе ЛЭП будет нагрузка симметричной или желательно равна P — 33,3 kW. Для нагрузки P — 200 kW должен быть построен второй фидер (ЛЭП) длиной L — 250 метров , а для потребляемой мощности абонентами P — 300 kW нужен третий фидер и так далее. Расчет сделан при напряжении на клеммах трансформатора U — 380 В и при допустимых потерях напряжения — 5%, если на трансформаторной подстанции напряжение не меньше U — 400 В, то проектируемая длина ЛЭП увеличивается до L — 290 метров. Кто сомневается, сделайте расчет на калькуляторе!
Рекомендуемые продавцы провода СИП в СПб и в других городах России.
Провод СИП-4 2х16
Провод СИП-4 2х16 (100 м)
Провод СИП-4 4х16
Провод СИП-4 4х16 (бухта 100 м)
Провод СИП-4 2х25
Расчет потерь напряжения в линии ЛЭП СНТ — Калькулятор расчет потерь напряжения онлайн
Господа! Хватит греть проводами небо.

Особенности конструкции

Варианты исполнения

Силовые кабели в полиэтиленовой защитной изоляции предназначаются для эксплуатации в линиях с действующими напряжениями 10-35 кВ (в сетях с различными типами заземлений). По своему конструктивному исполнению, а также по присущим им свойствам эти изделия соответствуют общепринятым в России нормам и требованиям.

К ним можно отнести ТУ 3530-001-42747015-2005 года, действующие совместно с техническими рекомендациями МЭК 60502-2.

Специфика конструкции кабелей СПЭ проявляется в следующих основных моментах:

Эти изделия могут выпускаться как в одножильном, так и в более сложном – трёхжильном исполнении;
Для получения нужного количества линий из трёх одножильных кабелей делается плотная скрутка, помещаемая в одну общую изоляцию;
Второе из этих исполнений предполагает выпуск готового трехжильного кабеля с общим металлизированным экраном в наружной бронированной оболочке.

Разновидности кабелей из СПЭ

Дополнительная информация. Из этих двух вариантов предпочтение чаще всего отдаётся первому (одножильное исполнение), поскольку в этом случае наблюдается выигрыш по техническим показателям и защитным свойствам.

К особенностям их конструкции также следует отнести:

Наличие специальных элементов герметизации, создающих надёжное препятствие на пути распространения влаги вдоль по токопроводящей жиле, а также в зоне металлической оболочки;
Присутствие в ней хорошо защищённого экрана, сплетённого на основе медных проволочек и имеющего оговорённые в стандартах сечения;
Длительные сроки службы этих изделий при соблюдении правил эксплуатации и хранения, составляющие не менее 30 лет.

Устройство

С вариантом конструктивного исполнения типового одножильного кабеля, рассчитанного на 10-35 кВ, можно ознакомиться на приводимом ниже рисунке.

Устройство одножильного кабеля

В его состав входят следующие обязательные элементы:

Алюминиевая, а иногда медная токопроводящая жила округлой формы, состоящая из большого количества уплотнённых проволочек (1);
Специальный экранный полупроводящий слой из СПЭ (2);
Изоляционная оболочка кабеля (3);
Экранная изоляция полупроводящая (4);
Отдельная прослойка из электропроводящей бумаги (5);
Оболочка-экран, набранная на основе медных проволок, поверх которых наложена лента из того же материала (6);
Промежуточный разделяющий слой из ткани с резиной (7);
Лента на основе полимера (8);
Наружная полиэтиленовая оболочка с повышенными прочностными показателями (9).

Добавим к этому, что нормируемая толщина кабельной изоляции зависит от величины рабочих напряжений, на которые рассчитывается продукция данного класса. Как правило, она указывается в ТУ на выпускаемое изделие.

Дополнительные элементы силовых кабелей

Как мы уже упоминали выше, помимо площади поперечного сечения и типа изоляции, другие важные различия между разными типами силовых кабелей заключаются в дополнительных элементах. Они часто определяют параметры кабеля, область его применения и цену. Можно выделить только четыре основных элемента.

Оплетка из оцинкованной стали. Защищает кабели от растяжения, используется там, где есть риск вытягивания кабеля. В других случаях в этом нет необходимости, он служит лишь дополнительной защитой или, так сказать, предохранителем от определенных стрессов. Это также обычно повышает прочность силового кабеля.

Хлопчатобумажная тесьма. Он также пропитан различными составами и обеспечивает дополнительную защиту. Она защищает как от механических воздействий, так и от внешней среды.

Экранирование. Он может быть изготовлен из другой тесьмы или фольги. Основная цель – защита от паразитных токов, которые могут возникать от других электрических устройств. Это также оказывает положительное влияние на сам кабель. Экранированные силовые кабели часто используются на заводах и в других местах, где существует неблагоприятное воздействие работающего и часто очень мощного электрооборудования.

Броня. Это коса из толстого металла. Это максимальная защита от всех видов воздействий, механических и иных. Бронированные силовые кабели можно прокладывать в земле, в местах, где на них оказывается большое давление. Броня значительно увеличивает стоимость кабеля.

Как видите, диапазон применения очень широк, фактически, они могут решать практически все задачи по передаче энергии. Самое главное – выбрать наиболее подходящий тип, который точно решит требуемую задачу. А учитывая разнообразие силовых кабелей, представленных на рынке, выбрать подходящий тип будет очень просто. Если вы рассматриваете конкретный выбор, вам необходимо знать параметры электросети и условия эксплуатации.

Кабельная продукция также подразделяется в зависимости от общего веса и веса отдельных частей.

Виды и конструкция

Высоковольтные кабели используются для передачи электрической энергии на большие расстояния. Они используются в электроэнергетике, промышленности и других отраслях.

Существует несколько видов высоковольтных кабелей:

Однопроводные кабели — имеют одну жилу, которая пропускает электрический ток. Они широко используются для передачи электроэнергии на большие расстояния.
Многопроводные кабели — состоят из нескольких жил, которые используются для передачи нескольких фаз или для соединения различных элементов электрической сети.
Газоизолированные кабели — имеют изоляцию из газовой среды, что позволяет им передавать еще большие напряжения и увеличивает безопасность при использовании.
Силовые кабели — предназначены для передачи больших мощностей и применяются в системах электроснабжения.

Высоковольтные кабели обычно состоят из нескольких слоев:

Внешняя оболочка — защищает кабель от внешних воздействий, таких как влага и механические повреждения. Она обычно выполнена из прочного материала, такого как полимеры или металл.
Изоляция — предотвращает протекание тока между жилами и заземленными объектами. Она должна быть достаточно прочной и надежной, чтобы обеспечить безопасность использования кабеля.
Жила — проводит электрический ток от источника к потребителю. Жила обычно состоит из меди или алюминия, так как эти материалы хорошо проводят электричество.
Защитный экран — снижает помехи и электромагнитные излучения от кабеля. Он может быть выполнен из металлической фольги или оплетки из проводников.
Наполнитель — заполняет свободное пространство между жилой и внешней оболочкой, обеспечивая дополнительную механическую защиту и изоляцию.

Точный состав и конструкция высоковольтного кабеля зависит от его назначения и требований к электрической безопасности и производительности.
