Реле давления воды для насоса: как установить и отрегулировать

Регулировка и настройка

Для правильной работы датчика реле давления Др д 506 необходимы корректная регулировка и настройка. В этом разделе приводятся инструкции по выполнению этих процессов.

Регулировка датчика давления:

Установите датчик в место, которое требует контроля давления.
Используя специальный инструмент, вращайте регулировочный винт на корпусе датчика для изменения уровня давления, при котором будет срабатывать реле.
Постепенно повышайте или понижайте уровень давления, пока не достигнете желаемого значения.

Настройка параметров реле давления:

Используя специальное программное обеспечение или кнопки и дисплей на приборе, перейдите в меню настройки параметров реле давления.
Установите желаемые значения параметров, такие как диапазон давления, временные задержки, тип реагирования и т. д.
Сохраните настройки и убедитесь, что они применены к работе датчика.

Важно следовать инструкциям производителя датчика и реле давления при выполнении регулировки и настройки. Неправильный процесс может привести к некорректной работе системы контроля давления или поломке оборудования

Если у вас возникли сомнения, лучше проконсультируйтесь с профессионалом.

Требования к месту установки

Для правильной работы датчика реле давления Др Д 506 необходимо учесть несколько требований к его месту установки:

Место установки должно быть сухим и без прямого попадания влаги. Влага может негативно сказаться на работе датчика и вызвать его неисправность.
Датчик должен устанавливаться вдали от источников электромагнитных полей, таких как высоковольтные линии электропередачи. Электромагнитные поля могут вызвать помехи в работе датчика и привести к ошибочному срабатыванию.
Место установки должно быть доступным для обслуживания и проверки работы датчика. Рекомендуется устанавливать датчик в местах, где его можно легко достать без необходимости демонтажа других устройств.
Необходимо учитывать диапазон рабочих температур датчика. При выборе места установки следует убедиться, что температура в данном месте не выходит за пределы рабочего диапазона датчика.

Соблюдение этих требований к месту установки обеспечит надежную работу датчика реле давления Др Д 506 и повысит его срок службы.

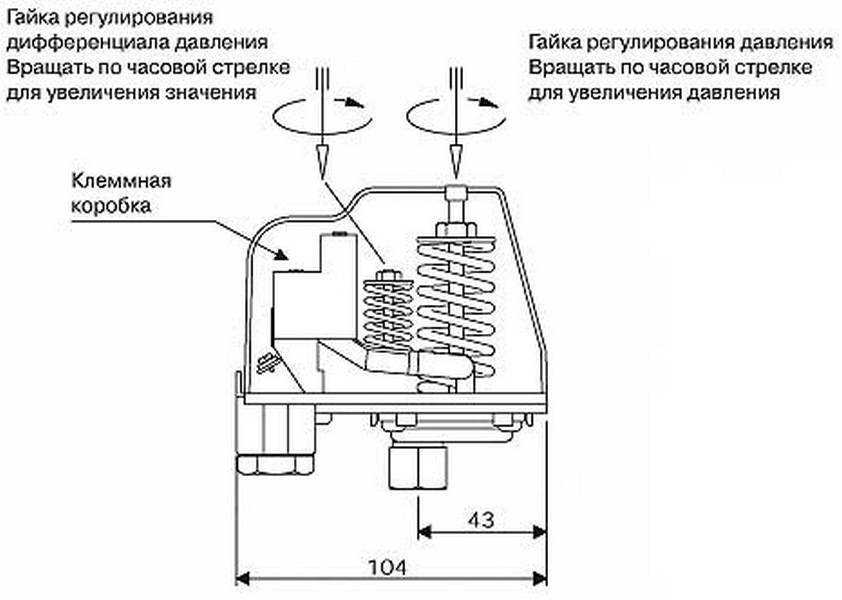

Принцип действия дифференциала на реле давления

Основными компонентами дифференциала на реле давления являются два датчика давления и электронное устройство, которое сравнивает значения давления, полученные от датчиков. Когда разница между значениями давления превышает заданный порог, реле давления включает или отключает соответствующие устройства на основе установленной программы.

При нормальных условиях работы системы давление в точках, где расположены датчики, примерно одинаково. В этом случае дифференциал на реле давления не реагирует и устройства в системе работают стабильно. Однако, если возникает разность давления, дифференциал начинает работать.

Когда давление на первом датчике превышает давление на втором датчике, реле давления включает соответствующие устройства или выполняет другую установленную программу. Например, в системе отопления реле давления может включить насос, чтобы поддержать необходимое давление в системе.

В случае, когда давление на втором датчике превышает давление на первом датчике, реле давления также может выполнять определенные действия. Например, в системе водоснабжения реле давления может отключать насос, чтобы предотвратить перегрузку системы, если давление становится слишком высоким.

Принцип действия дифференциала на реле давления обеспечивает точный контроль давления в системе и позволяет автоматически реагировать на любые отклонения от заданных значений. Это делает дифференциал на реле давления незаменимым элементом в различных технических системах, где требуется надежный контроль давления.

Принцип действия и существующие разновидности автоматики

Реле давления воды для насоса

Автоматику нет смысла покупать для поверхностных насосов, используемых только для полива огорода. Его можно самостоятельно включить на определенное время, а затем выключить. А вот подключение скважинного насоса к системе водоснабжения всего дома без умного устройства не обойдется. Отдавая предпочтение тем или иным моделям автоматики, необходимо вначале узнать, какая система защиты уже установлена производителем в насосе. Обычно современные агрегаты уже оснащены защитой от перегрева и сухого хода. Иногда в комплектацию входит поплавок. Исходя из этих данных, приступают к выбору автоматики для насоса, которая представлена потребителю в 3 вариантах.

Простейшая автоматика 1 поколения

Эта защита чаще всего используется для автоматизированной подачи воды. Автоматика состоит из 3 устройств:

Блокиратор сухого хода отключит работающий агрегат без воды, обезопасив его от перегрева. Иногда дополнительно можно устанавливать поплавок-выключатель. Он играет ту же роль, отключая насос при снижении уровня воды, не давая ему перегреваться в сухом ходе. На первый взгляд – устройства примитивные, но защищают двигатель эффективно.
Гидроаккумулятор является неотъемлемой частью автоматики 1 поколения. Иногда это неудобно, но без него автоматизировать подачу воды не получится. Работает гидроаккумулятор автоматики погружного насоса как накопитель воды. Внутри находится рабочий механизм – мембрана.
Реле следит за давлением воды в гидроаккумуляторе. На нем должен быть установлен манометр, позволяющий настраивать параметры срабатывания контактов реле.

Установить любой насос с автоматикой 1 поколения проще всего, так как отсутствует сложная электрическая схема. Работает система просто. Когда начинается расход воды, давление в гидроаккумуляторе понижается. Дойдя до нижнего предела, реле включает насос для нагнетания новой порции воды в бак. Когда давление в гидроаккумуляторе дойдет верхнего предела, реле отключает агрегат. Во время работы цикл повторяется. Регулируют минимальное и максимальное давление в гидроаккумуляторе с помощью реле. В устройстве выставляют нижний и верхний предел срабатывания, а помогает в этом манометр.

Электронная автоматика 2 поколения

Прибор автоматического контроля 2 поколения представляет собой электронный блок с набором датчиков. Последние располагаются на самом насосе, а также внутри трубопровода, и позволяют работать системе без гидроаккумулятора. Сигнал от датчиков принимает электронный блок, где и происходит управление работой системы.

Как установленный датчик способен заменить гидроаккумулятор, можно понять по работе системы. Накопление воды происходит только в трубопроводе, где установлен один из датчиков. При снижении давления, датчик отсылает сигнал блоку управления, а тот, в свою очередь, включает насос. После восстановления давления воды в трубопроводе по той же схеме идет сигнал на отключение агрегата.

Чтобы установить такую автоматику потребуются базовые знания электротехники. Принцип работы защиты 1 и 2 поколения практически одинаков – по давлению воды. Однако электронный блок с датчиками выходит намного дороже, что не делает его популярным среди пользователей. Еще автоматика позволяет отказаться от использования гидроаккумулятора, хотя он часто выручает при отключении электричества. В емкости всегда остается запас воды.

Усовершенствованная электронная автоматика 3 поколения

Самой надежной и эффективной является автоматика 3 поколения. Ее стоимость довольно высокая, зато существенно экономится электроэнергия благодаря точной настройке работы двигателя. Подключить такой автоматический блок лучше доверить специалисту. Автоматика 3 поколения 100% защищает двигатель от всевозможных поломок: перегрев от сухого хода, сгорание обмоток при перепаде напряжения и др.

Как и в аналоге 2 поколения, автоматика работает от датчиков без гидроаккумулятора. Но суть ее эффективной работы заключается в тонких настройках. Дело в том, что любой электродвигатель насоса при включении качает воду на полную мощность, что не всегда требуется при малом ее расходе. Автоматика 3 поколения включает двигатель на такую мощность, которая требуется для определенного количества забора и расхода воды. Это позволяет экономить электроэнергию и продлевает срок службы агрегата.

Основные виды реле давления для насоса

Популярность систем водоснабжения с использованием реле давления вышла на тот уровень, что без использования автоматики такого вида сложно представить слаженную систему водоснабжения. Системами автоматического включения, выключения насосов пользуются не только при организации водоснабжения домов, но и используют для других целей.

Например, такие реле устанавливают в системах орошения, инженерных сооружениях, при организации полива и других сферах. Наличие на рынке изобилия моделей позволяет выбрать наиболее удачные функциональные системы для выполнения поставленных задач.

Выделяют следующие виды реле давления:

Электромеханические модели – работают с помощью специальных встроенных пружин. Они фиксируют минимальное и максимальное давление. Подключают к сети насос через специальные контакты. Контакты реагируют на достижении отметки водоснабжения. Таким образом происходит включение и выключение системы. К минусам такого процесса относят низкую точность. Электромеханические модели предусматривают обязательную настройку параметров в зависимости от температуры и продолжительности работы реле. Выбирают такие модели преимущественно из-за относительно низкой стоимости и практичности. Перед использованием реле настраивают, иначе не удастся достичь оптимального использования насосного оборудования.
Электроконтактное реле. В таких моделях контакты уже встроены в механизм. Настраивать его намного удобнее чем предыдущий тип, работает реле точнее, что определяет его преимущества. К недостаткам относят высокую стоимость. Для использования такого типа оборудования понадобится дополнительно установка реле, поскольку напрямую электроконтактное реле не присоединяют к насосам.
Электронные системы. Считаются самыми точными среди всех перечисленных видов оборудования. В них предусмотрена цифровая индикация давления, благодаря которой удобно отслеживать параметры давления и применять настройки для достижения разных задач с регулированием функций.

Электронное реле представляет собой комбинацию стандартного и реле протока. Увеличивается спектр выполняемых им функций: насос защищен от работы вхолостую. Даже если по какой-либо причине вода не поступила в систему, вы можете не беспокоиться за функциональность насоса. Он автоматически выключается. После возобновления потока воды система перейдет в рабочее состояние. В реле встроена функция контроля утечек, неисправности гидроаккумулятора. Такой подход включает риски выхода из строя всей насосной системы. В случае бесперебойной длительной работы насоса предусмотрена возможность автоматического выключения для сохранения целостности устройства.

Установка и подключение

Перед тем ка выбрать место подключения, необходимо учесть при каких условиях может применятся реде давления, так как некоторые рекомендуется использовать в отапливаемых помещениях.

Монтаж должен производиться только специалистом или, по крайней мере, человеком, который знает принцип работы и правила установки таких устройств. Установку (и последующую регулировку реле давления воды для насоса) следует выполнять в точном соответствии с прилагаемой инструкцией.

К электросети

В последние годы стало обычным делом подключать наиболее важные приборы потребления электроэнергии отдельным кабелем. Лучше всего использовать электрический кабель с сечением 2,5 мм кв. Естественно, для таких линий требуется устройство защитного отключения (УЗО) или отдельный выключатель (автомат).

Поскольку именно насос потребляет большую часть электроэнергии, электрический кабель подбирают в соответствии, мощности электродвигателя. Так как вода является проводником электрического тока, необходимо сделать заземление.

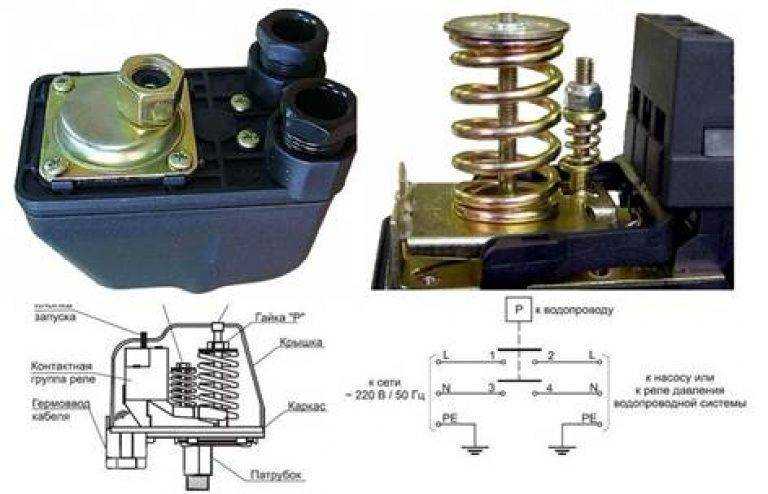

Как подключить реле к электросетиЭлектропроводка прокладывается через отверстия в корпусе. Эти отверстия обеспечивают герметичный вход, который защищает места соединения от влаги. На колодке с клемами под крышкой имеется три вида контактов

Контакт «РЕ» для подключения заземления
Контакт «N» для подключения «нуля»
«L» — для подключения «фазы».

Соединение производится стандартным способом: провод зачищается от оболочки, затем вставляется в разъем, который фиксируется зажимными винтами. Потяните за конец провода, чтобы убедиться, что он надежно закреплен.

К водопроводу

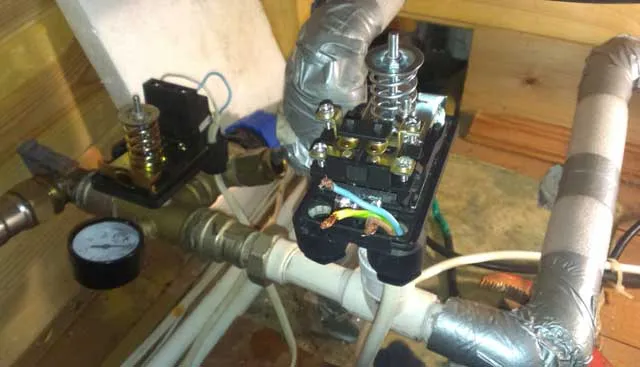

Реле давления должно быть установлено как можно ближе к гидроаккумулятору.Монтаж обычно осуществляется с помощью фитингов и установки кранов. Хороший вариант фитинг с пятью выходами (штуцер 5-ти выводной). Если требуется ремонт или замена реле давления, краном перекрывается вода. Затем все можно легко снять, открутив гайки.

Пошаговое описание монтажаБерем 5-выводной штуцер

Трубы присоединяются к выходам фитинга:

первый выход – подача воды в дом,
второй — к насосу.
Самый большой выход, для гидроаккумулятора
Еще один для измерения давления, нужно установить манометр
Реле, чаще всего, оснащено накидной гайкой. Накидываем гайку и закручиваем.

Каковы области применения реле давления

Что такое дифференциальное реле давления: принцип работы и применение

Реле дифференциального давления — это устройство, используемое в различных промышленных и бытовых системах, отвечающее за контроль и регулирование давления жидкости. Этот тип реле давления характеризуется наличием двух точек регулировки: одна для минимального давления, другая для максимального давления.

Работа дифференциального реле давления основана на разнице давлений между двумя точками. Когда давление жидкости достигает минимального заданного значения, реле давления срабатывает и замыкает или размыкает электрическую цепь, разрешая или прерывая протекание тока. С другой стороны, когда давление жидкости достигает максимально установленного значения, реле давления возвращается в исходное состояние и электрическая цепь размыкается или замыкается в зависимости от конфигурации.

Применение реле дифференциального давления очень разнообразно. Ниже приведены некоторые из наиболее распространенных:

1. Управление водяными насосами. В системах водяных насосов дифференциальное реле давления используется для контроля и регулирования давления воды. Когда давление падает ниже минимально установленного значения, реле давления активирует насос, чтобы он начал работать и увеличил давление. Как только давление достигает максимального заданного значения, реле давления останавливает насос.

2. Управление воздушными компрессорами: в системах сжатия воздуха за контроль давления воздуха отвечает дифференциальное реле давления. начните работать и увеличьте давление. Как только давление достигает максимального заданного значения, реле давления останавливает компрессор.

3. Управление котлом: В системах отопления дифференциальное реле давления используется для регулирования давления воды в котле. Когда давление падает ниже минимального заданного значения, реле давления активирует котел, чтобы он начал работу и увеличил давление. Как только давление достигнет максимального заданного значения, реле давления останавливает котел.

4. Управление холодильными системами: в холодильных системах реле дифференциального давления отвечает за контроль давления хладагента.

Что такое реле дифференциального давления воздуха?

Что такое дифференциальное реле давления: принцип работы и применение

Реле дифференциального давления воздуха — это устройство, используемое в системах сжатого воздуха для измерения разницы давления между двумя точками. Его работа основана на использовании пружины и мембраны, которые деформируются из-за изменения давления.

Реле дифференциального давления состоит из двух камер, соединенных трубкой или трубопроводом. Одна камера подвергается воздействию эталонного давления, а другая камера подвергается воздействию измеряемого давления. Мембрана разделяет две камеры и деформируется в зависимости от разницы давлений между ними.

Когда разница давлений достигает определенного значения, пружина манометрического переключателя сжимается или расширяется, активируя электрический переключатель. Этот переключатель можно использовать для управления включением и выключением оборудования, например воздушного компрессора, на основе измеренного давления.

Реле дифференциального давления воздуха имеет различные применения в промышленности. Его используют, например, в системах кондиционирования для управления работой вентиляторов по перепаду давления. Он также используется в системах фильтрации воздуха, где может запускать очистку фильтров, когда перепад давления достигает заданного значения.

Итак, теперь вы являетесь экспертом в области реле дифференциального давления! Если вам необходимо проверить давление в вашей системе, вы знаете, к кому обратиться. Не позволяйте давлению одолеть вас, позвольте реле давления сделать всю грязную работу за вас!

Особенности использования различных уровней давления

Специалисты, занимающиеся транспортировкой воды для удовлетворения бытовых потребностей, под термином «давление воды» понимают расстояние, на которое можно поднять водяной столб над уровнем грунта до точки водоразбора. Это определение верно и для водяных насосов, которые поднимают воду с глубины. У физиков существует ещё несколько определений понятия «давление воды». В основном они разнятся выбором начальной точки отсчёта. Давление воды в водопроводной системе определяется мощностью перекачивающего воду насоса.

В бытовых условиях интерес представляет расход воды и расход электроэнергии на его обеспечение. Эти величины зависят от диаметра и материала водопроводных труб, от температуры воды.

Проверка работоспособности

После установки и настройки датчика реле давления Др Д 506 необходимо проверить его работоспособность. Это поможет убедиться в правильной установке и устранить возможные проблемы.

Для проверки работоспособности датчика реле давления Др Д 506 выполните следующие шаги:

Убедитесь, что все провода и соединения подключены правильно и надежно закреплены.
Включите питание датчика и подождите несколько секунд, чтобы он проинициализировался.
Установите требуемое значение давления на манометре или в приложении управления, если это предусмотрено.
Постепенно изменяйте значение давления и наблюдайте за реакцией датчика.
Убедитесь, что датчик активирует реле при достижении требуемого порогового значения давления.
Проверьте, что реле успешно переключает подключенное к нему устройство — включается или выключается в зависимости от условий.

Если при проверке работоспособности датчика реле давления Др Д 506 возникают проблемы, рекомендуется проверить правильность настройки и подключения. При необходимости обратитесь к инструкции пользователя или обратитесь к специалистам для получения дополнительной помощи.

Полезные советы и рекомендации

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования. При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами. Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства

Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Для этой цели выполняют следующие действия:

Откручивают крепежные болты на корпусе реле.
Снимают мембранный узел.
Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.
