Датчик реле перепада давления RT262A Danfoss обзор принцип работы применение

Реле давления Danfoss (Данфосс): устройство, назначение

разности давления типа RT-А Дифференциальное реле давления сравнивают разность давлений, подводимых к реле, со значением уставки устанавливаемой на приборы, и предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности и морском секторе. Устанавливается в системах с жидким и газообразными средами, а также паром.

Реле RT снабжены однополостными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным.

Эта серия реле отличается высокой степенью защиты, надежностью и прочностью.

Основные характеристики: – Диапазон разности давлений: от 0 до 11 бар – Температура окружающей среды -50 °C…+70 °C – Температура среды -40 °C…+100 °C- Среда газообразные среды и воздух, масло, вода, пар. – Присоединение резьбовое G3/8 – Однополюсный перекидной контакт с возможностью пребывания в нейтральном положении при АС-3 инд. нагрузка 4А,400В – Дифференциал 0.05-0.5 бар

типа KPS Реле давления типа KPS предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности и морском секторе.

Реле KPS регулируют на увеличение давления выше значения уставки.

Приборы этой серии отличаются прочностью всех элементов конструкции и наличием моделей для систем с высоким давлением и пульсациями. Основные характеристики: -Диапазон давлений : от 0 до 60 бар -Температура окружающей среды -20 °C…+70 °C -Температура среды -40 °C…+100 °C -Однополюсный перекидной контакт при АС-3 инд. нагрузка: 400 В, 6 А -механический дифференциал: при стандартоном реле давления 0.1 – 6 при реле давления для сред с высоким давлением и пульсациями 0.7 -17

Дифференциально реле давления типа MBC Дифференциальное реле давления MBC блочной конструкции предназначены для работы в суровых условиях окружающей среды, а серия MBC 5180 одобрена для использования на судах. В том числе имеется сертификат Российского морского регистра судоходства. Реле MBC отличается высоким уровнем виброзащиты, надежности, стабильностью, работы. Компотная блочная конструкция упрощает монтаж и обслуживание прибора. Реле серии MBC оптимальны для применения в промышленности и двигателе – строении Основные характеристики: – Диапазон регулирования перепада: от 0,3 до 5 бар – Диапазон рабочих температур окружающей среды: -10 °C…+85 °C – Электрическое соединение: штекер DIN 43650В с кабельным вводом Pg 9,11,13,5 – Однополюсный перекидной контакт: переменный ток, нагрузка AC – 3:0.5 А, 250 В

Реле давления Danfoss (Данфосс) общего назначения

Номенклатурный ряд реле давления Danfoss (Данфосс) включает специализированные решения, разработанные для нужд разных отраслей. Реле общего назначения представлены в сериях RT, KP и KPI.

Предохранительные реле KPI и KP предназначены для работы с жидкостями и газами. Изделия комплектуются перекидными однополюсными контактами SPDT, которые отличает высокая нагрузочная способность и сверхбыстрое реагирование. Диапазон рабочего давления составляет от -0,2 до 21 бар у компактных моделей серии KP для маломощных однофазных установок переменного тока (до 2 кВт) и до 28 бар у полноразмерных приборов серии KPI. Дифференциал предельных значений задается вручную. Устройства выпускаются в ударопрочных герметичных корпусах двух видов:

• IP44 – в комплекте с задним щитком и накладкой;
• IP55 – по индивидуальному заказу.

Сдвоенное реле KP, сконструированное для насосов и компрессоров, совмещает функции контроля давления и расхода. Напорный сильфон, размещённый слева, отвечает за регулировку давления; правый сильфон обеспечивает защиту насосного оборудования от сухого хода. Соединения располагаются спереди, облегчая монтаж прибора на стойку, а резьбовой кабельный ввод упрощает переустановку реле.

В серию RT вошли отказоустойчивые реле со сменными контактами, рассчитанные на давление от -1 до 30 бар. Доступны модификации с зоной нечувствительности, с автоматическим возвратом и ручным сбросом на повышение или на понижение (поставляются в корпусах IP54), а также дифференциальные модели. Реле давления для паровых котлов имеют допуск TUV от Германской ОТК.

Ожидаемый ресурс эксплуатации реле – от 60 лет и более. Возможно изготовление высоконадёжных энергосберегающих моделей с позолоченными контактными поверхностями по спецзаказу.

Виды устройств

Компания Sauer Danfoss выпускает реле для различных сфер деятельности. Реле компактное блочного типа, для котлов с сильфоном двойным, пусковое, дифференциальное реле, с ручным сбросом, реле протока Danfoss и с нейтральной зоной.

Существует два типа регулировочных аппаратов: сдвоенные и стандартные.

Реле и термостаты делятся на два вида:

• КР комплекта;
• RT для специальных условий использования.

КР стандартного комплекта вмещает в своей серии прессостаты и термостаты. Обширный модельный ряд решает задачи автоматизации,защищает насосы от поломок. Используются в газовых и воздушных системах.

Устройство реле давления Danfoss

Серия RT для специальных условий используется в холодильных установках промышленности. Серия включает в себя:

• реле давления;
• реле перепада давления.

Для насосов компания разработала такие серии:

1. CAS, Kp/KPI, CS, RT, MBC (серия обеспечивает пуск и остановку моторов).
2. Kp/KPI и RT (обеспечивают защиту от сухого хода).

Технические характеристики

Подробные технические характеристики рассмотрим на примерах реле давления kpl 35 060 и реле протока fqs.

Модель KPI35 060-121766. Прессостат размещается на трубопроводе, при отклонении от необходимого показателя замыкает или размыкает цепь. Тепловой насос срабатывает при необходимости накачать давление.

• аппарат работает в пределах рабочих температур отминус сорока до плюс ста градусов Цельсия;
• допустимые нормы температур окружающей среды отминус сорока до семидесяти градусов по Цельсию;
• функционирует с перепадом от 0,5 до 1,5 Бар;
• максимально допустимое число восемнадцать Бар;
• функционирует с водой, маслом, воздухом;
• защитный кожух предотвращает попадание влаги на агрегат;
• верхняя крышка увеличивающая классность защиты.

FQS применяется для систем охлаждения и горячего водоснабжения. Монтируется в жидкостные насосы.

Реле давления Danfoss с патрубками подключения

• работает в водных и гликолевых средах с максимальной температурой восемьдесят градусов, и давление десять Бар.
• Относительная влажность окружающей среды восемьдесят процентов;
• Износостойкость 100000 циклов.

Перейдите на надежное решение

Имея за плечами более чем 75-летний опыт работы в области разработки и производства устройств контроля и регулирования давления промышленного назначения, Danfoss предлагает самый широкий ассортимент изделий из всех производителей аналогичного оборудования.

Промышленные реле давления компании Danfoss измеряют и регулируют давление воздуха и жидкостей.

Реле давления Danfoss — точные, прочные и рассчитанные на длительный срок службы — надежно работают день за днем даже в самых агрессивных средах.

Реле давления Danfoss представляют собой электромеханические устройства контроля, регулирования и ограничения давления в заданном диапазоне в системах с воздушной и жидкостной средой.

Все контактные системы устройств регулирования Danfoss оснащены контактными элементами мгновенного действия, в которых необходимое контактное усилие поддерживается до самого момента размыкания.

Этим они отличаются от конкурирующей продукции, в которой используются микровыключатели.

Управление давлением системы производится с помощью реле. При правильной настройке аппарата и выставлении максимальных и минимальных порогов,насосы будут равномерно работать.

Качественный агрегат обеспечит стабильную работу станции.

Назначение и устройство

Аппараты Данфосс используются для управления, обеспечения безопасности настройки систем. Устройства оснащены переключателем. Переключатель размыкает или замыкает цепь при превышении необходимых параметров.

1. Винт шкалы.
2. Шпиндель.
3. Основная пружина.
4. Дифференциал.
5. Основной рычаг.
6. Малая пружина.
7. Сульфон.

Принцип работы

• требуемое давление задается винтом шкалы;
• винт вращает шпиндель;
• с помощью дифференциального винта зажимается малая пружина;
• после нарастания давления сульфон, расширяясь, давит на основную пружину;
• при достижении предельных показателей, рычаг переключает контакты. Происходит замыкание контактов;
• после достижения минимальных пределов, контакты переключатся в исходное положение.

Преимущества датчика реле перепада давления RT262A Danfoss

1. Высокая точность и надежность измерения.

Датчик реле перепада давления RT262A Danfoss обладает высокой точностью и надежностью измерения давления в системе. Благодаря этому, пользователи могут быть уверены в том, что полученные данные будут достоверными и точными.

2. Широкий диапазон измеряемых давлений.

Датчик реле перепада давления RT262A Danfoss может измерять давление в широком диапазоне — от низких до высоких значений. Это позволяет использовать его в различных системах и приложениях, где требуется контроль и регулирование давления.

3. Простота установки и настройки.

Датчик реле перепада давления RT262A Danfoss имеет простую и удобную систему установки и настройки. Он легко интегрируется в систему и может быть настроен под нужды конкретного приложения.

4. Удобное управление и контроль.

Датчик реле перепада давления RT262A Danfoss обеспечивает удобное управление и контроль давления в системе. Он оснащен соответствующими индикаторами и элементами управления, которые позволяют легко отслеживать и регулировать давление.

5. Долговечность и надежность работы.

Датчик реле перепада давления RT262A Danfoss изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность работы в течение длительного времени. Он устойчив к агрессивным воздействиям окружающей среды и остается работоспособным даже при экстремальных условиях эксплуатации.

6. Возможность интеграции с другими системами.

Датчик реле перепада давления RT262A Danfoss может быть легко интегрирован с другими системами и контроллерами. Это позволяет создать полностью автоматизированную систему контроля и регулирования давления в процессе работы.

7. Широкое применение в различных отраслях.

Датчик реле перепада давления RT262A Danfoss нашел широкое применение в различных отраслях, таких как промышленность, строительство, энергетика и многих других. Он может использоваться для контроля и регулирования давления в различных системах и процессах, где требуется точность и надежность.

Вывод:

Датчик реле перепада давления RT262A Danfoss — это высокотехнологичное устройство, которое предлагает множество преимуществ. Он обеспечивает точное и надежное измерение давления, имеет широкий диапазон измеряемых значений, легок в установке и настройке, обладает долговечностью и надежностью работы. Кроме того, у него есть возможность интеграции с другими системами и широкое применение в различных отраслях. Все это делает датчик реле перепада давления RT262A Danfoss идеальным выбором для контроля и регулирования давления в различных системах и процессах.

Позвони и закажи!

Немного о нас

Мы — группа компаний «ВИТАПРОМ».Мы продаем не только прессостаты KPI35, но также занимаемся официальными поставками и продажей оригинальных запасных частей и оборудования ведущих мировых заводов производителей.

Ассортимент наших складов имеет несколько тысяч наименований продукции и несколько десятков тысяч уникальных заказных позиций поставляемых под заказ.

Мы осуществляем комплексное снабжение крупных промышленных предприятий и заводов-производителей котельно-механического оборудования.

Мы развиваемся и совершенствуемся вместе с Вами и ждем увидеть всех Вас нашими постоянными партнерами.

RT, Реле давления Danfoss для общего применения

RT реле давления для общего применения

Реле RT используются в общепромышленных установках и на морских судах. Серия реле давления RT представлена широкой номенклатурой приборов, в том числе реле с зоной нечувствительности, предохранительных реле давления для паровых котельных установок и надежные реле с позолоченными контактами для тех областей применения, где решающими факторами являются безопасность и экономичность. Реле RT эксплуатируются более 60 лет.

· Диапазоны давления: от -1 до 30 бар· Система сменных контактов· По заказу поставляется с позолоченными контактами· Отказоустойчивый· Настраиваемое значение дифференциала· Класс защиты IP66· По заказу поставляется с ручным сбросом на минимум или максимум (IP54)· Предлагается также вариант дифференциального реле· По заказу поставляется с разрешениями T.V и с зоной нечувствительности· По заказу поставляется со всеми соответствующими разрешениями на использование в морских условиях

Технические характеристики реле давления для общего применения RT1A RT5A RT5 RT112 RT113 RT116 RT121 RT200 RT5 RT110 RT117 RT200L RT1AL RT117L

Regulation range Pe

Макс. рабочеедавление Pe

Однополюсный надва направления

Однополюсный надва направления

Однополюсный надва направления (с зонойнечувствительности)

Описание и назначение реле давления и реле перепада давлений RT.

Линейка приборов представляющих реле давления RT предназначена для регулирования давления или разности давлений в промышленных системах или установках работающих на морском транспорте, а также в паровых котлах. В основе работы реле давления типа RT находится однополюсный переключатель, положение контактов которого зависит от давления во входном штуцере прибора и от значения уставки давления заданного оператором. Приборы этого типа могут управлять давлением в пределах заранее заданной нейтральной зоны. В этой линейке существуют образцы приборов контакты которых позолочены. Такие реле давления применяются в особых внешних условиях работы.
Применение реле давления RT производства компании «Danfoss» дает ряд существенных преимуществ:
— приборы имеют водостойкий корпус.
— широкий диапазон регулирования давления.
— очень большой ассортимент выбора прибора для работы в нужных условиях.
— приборы могут работать как от постоянного, так и от переменного тока.
— заменяемая контактная группа.
— наличие модификаций работающих в особых внешних условиях.
Реле давления RT выпускаются в исполнениях с ручным или автоматическим сбросом срабатывания контактного переключателя.

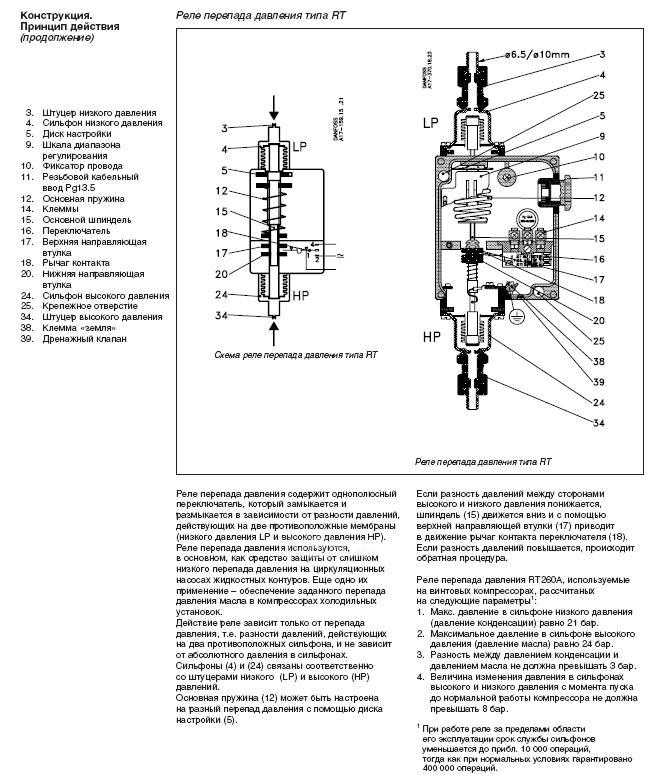

1 Конструкция и принцип действия

На современном рынке можно встретить реле давления от мировых производителей. Каждая конкретная модель отличается рабочими параметрами и дополнительными опциями. Но, не смотря на это, общая конструкция всех устройств имеет один и тот же вид. Стандартное реле включает в себя:

• гибкую мембрану, которая реагирует на уровень давления;
• большой пружинный механизм, зафиксированный гайкой;
• маленькая пружина дифференциала;
• резьбовой соединитель под трубопровод;
• контакты для подключения к насосному прибору;
• контакты для подключения к сети;
• контакты под заземление устройства.

Датчики и реле давления Danfoss

Большая пружина прибора отвечает за минимальный уровень давления. Данный показатель настраивается поворотом гайки. Маленькая пружина отвечает за разницу между минимальным и максимальным порогом реагирования устройства и также регулируется посредством гайки. Чем сильнее закрутить фиксатор, тем большее усилие нужно, чтобы воздействовать на пружинный механизм.

3 Как установить реле давления Данфосс?

В случае с промышленными вариантами устройств, то их устанавливают на технику квалифицированные монтажники. Сложность конструкции, чувствительность оборудования и его высокая стоимость предполагают максимально точную установку и регулировка.

Реле для контроля давления Danfoss в системе отопления

Что касается бытовых датчиков Данфосс, то здесь монтаж намного проще и его можно провести самостоятельно, если придерживаться ряда рекомендаций.

Лучше всего будет установить прибор в отапливаемом помещении с влажностью до 70 % и температурой воздуха от 4 градусов. При этом линия должна включать в себя:

• запорные краны на участках перед и после датчика;
• фильтры глубокой очистки воды;
• обратный клапан;
• манометр для визуального контроля за состоянием системы.

Реле давления Danfoss (Данфос)
