Параметры реле рэс 9 рc4524200

Реле рэс-9

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

  1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
  2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
  3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

  • изменение давления (высоты над уровнем моря);
  • снижение (увеличение) температуры, влажности;
  • появление магнитного поля;
  • изменение положения в пространстве;
  • наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

Описание работы реле

У промежуточных реле простой принцип работы. В основе строения устройства лежит катушка (1). Она намотана эмалированным медным проводом в лаковой изоляции (2). При подаче на выводы катушки напряжения в ней создается электромагнитное поле. Оно притягивает к сердечнику катушки якорь (3). Он, в свою очередь, замыкает управляемые контакты реле (4). Если с катушки (1) убрать напряжение, то пружина (5) сожмется и вернет якорь в первоначальное (нормальное) положение. Для фиксации всех элементов конструкции и замыкания магнитного потока служит магнитопровод (6).

Рекомендации по выбору реле

Рабочие напряжения и токи в обмотке должны находиться в пределах допустимых значений. Уменьшение рабочего тока в обмотке приводит к снижению надежности контактирования, а его уменьшение — к перегреву обмотки и снижению надежности, особенно при повышенной температуре окружающей среды. Необходимо учитывать значение и род коммутируемого тока, характер нагрузки (активная, индуктивная), общее число и частоту срабатываний. Если контакты соединяются параллельно, ток не должен превышать максимально допустимого для одной группы контактов.

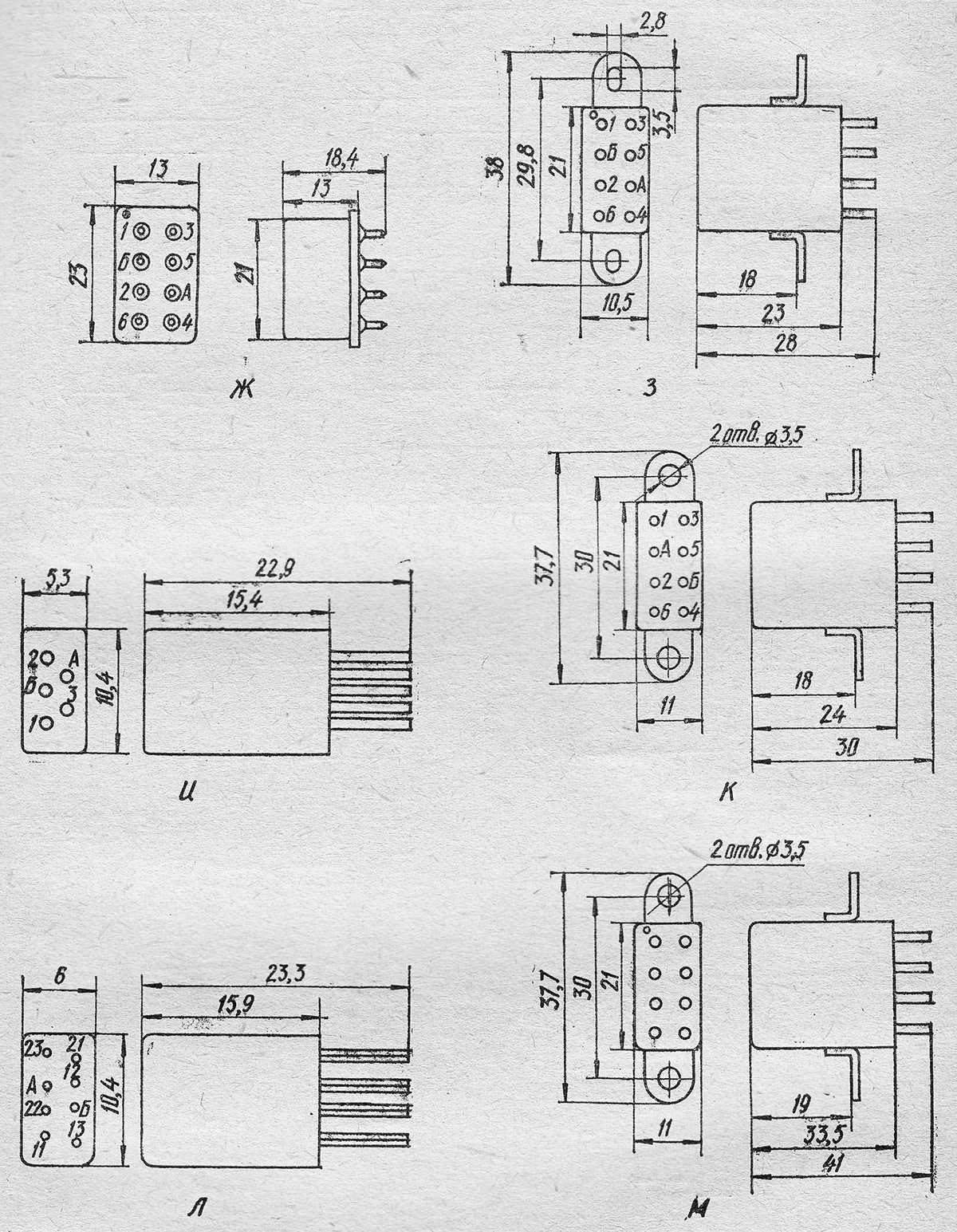

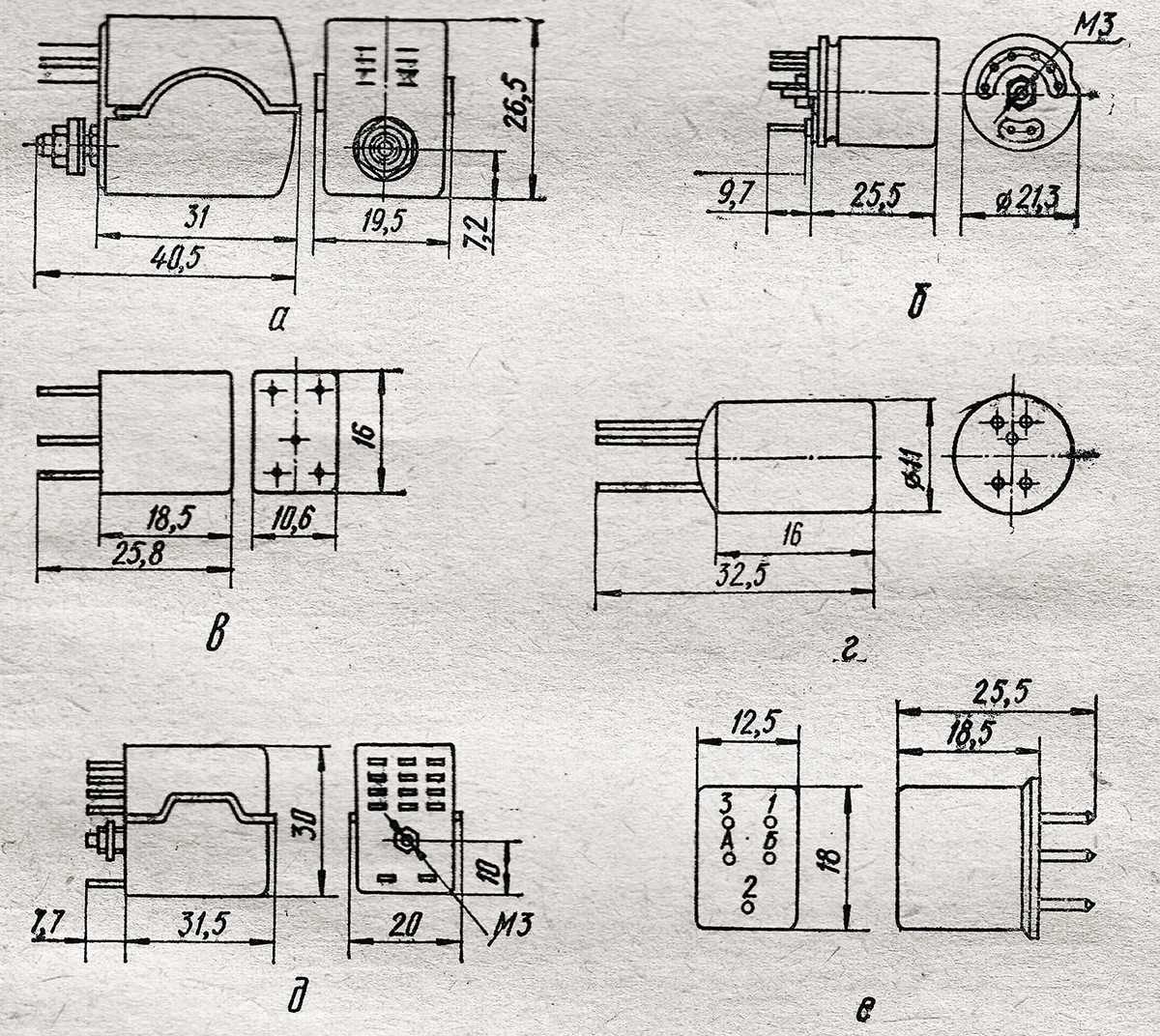

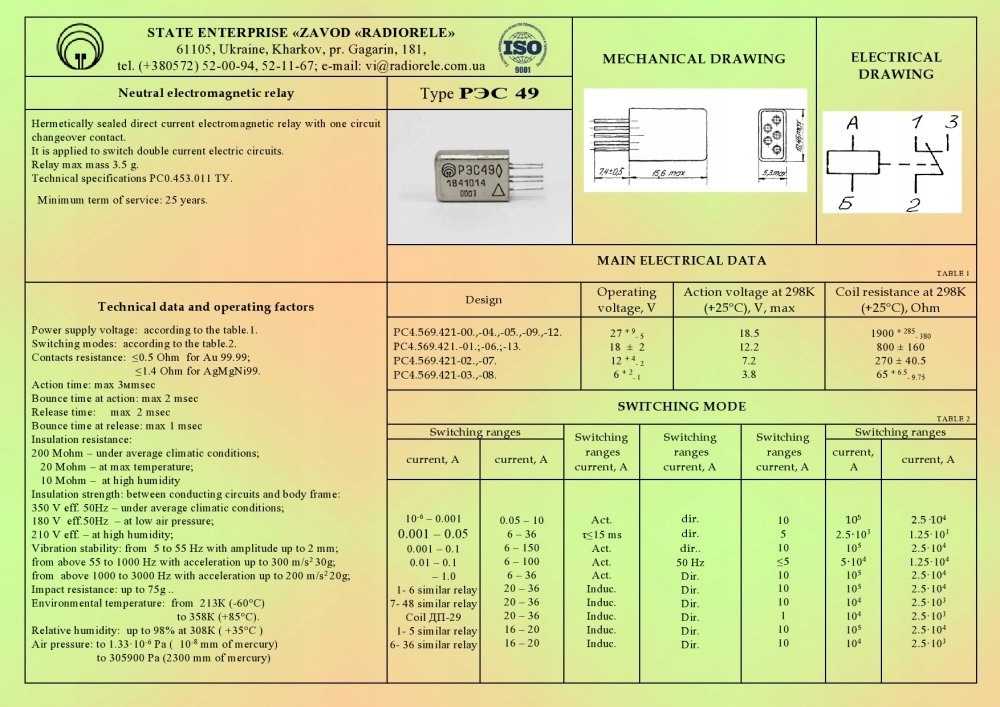

Рис.1 Габаритные чертежи малогабаритных реле: (размеры малогабаритных реле) а — РЭС-6; б — РЭС-9; в — РЭС- 10; г — РЭС-15; д — РЭС-22; е — РЭС-34; ж — PЭС-47; з — РЭС-48; и — РЭС-49; к — РЭС-54; л — РЭС-60; м — РЭС-59.

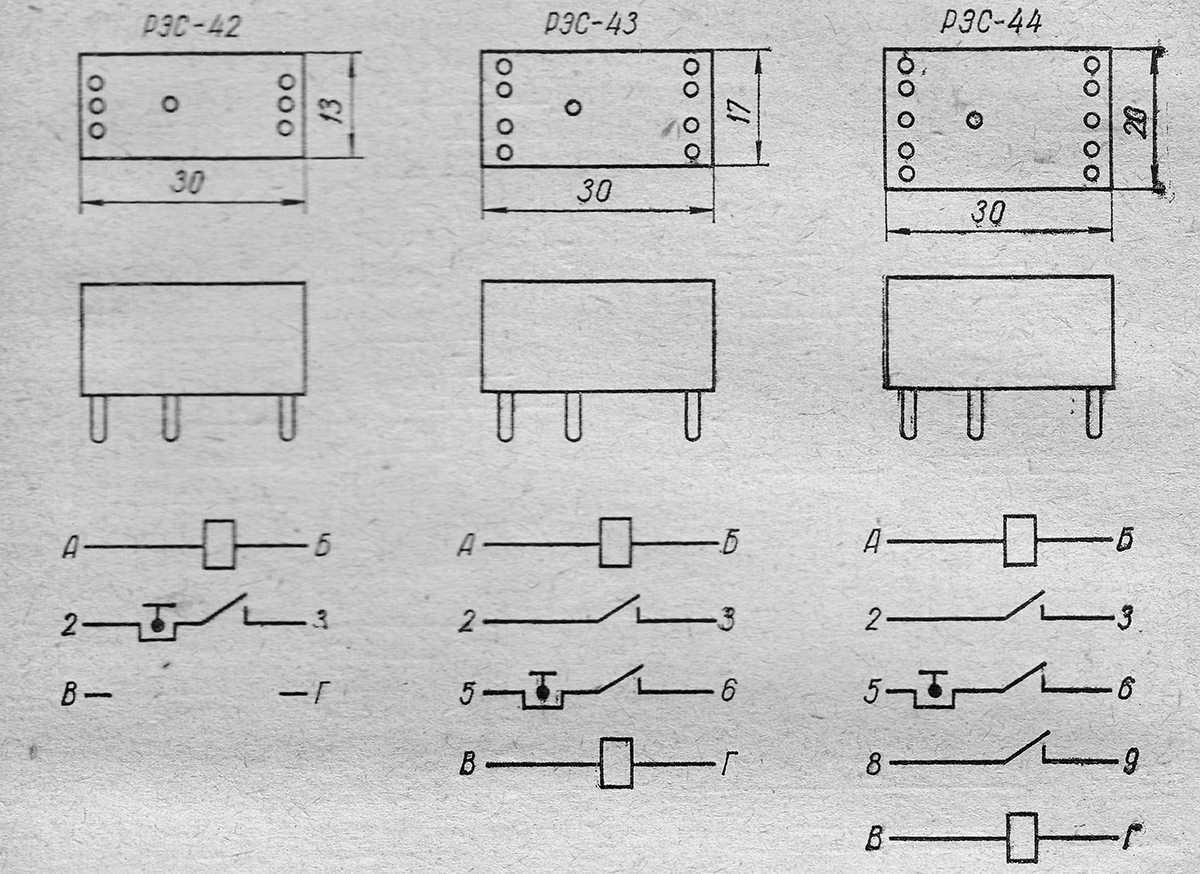

Рис.2 Габаритные чертежи и схемы реле типов РЭС-42 — РЭС-44.

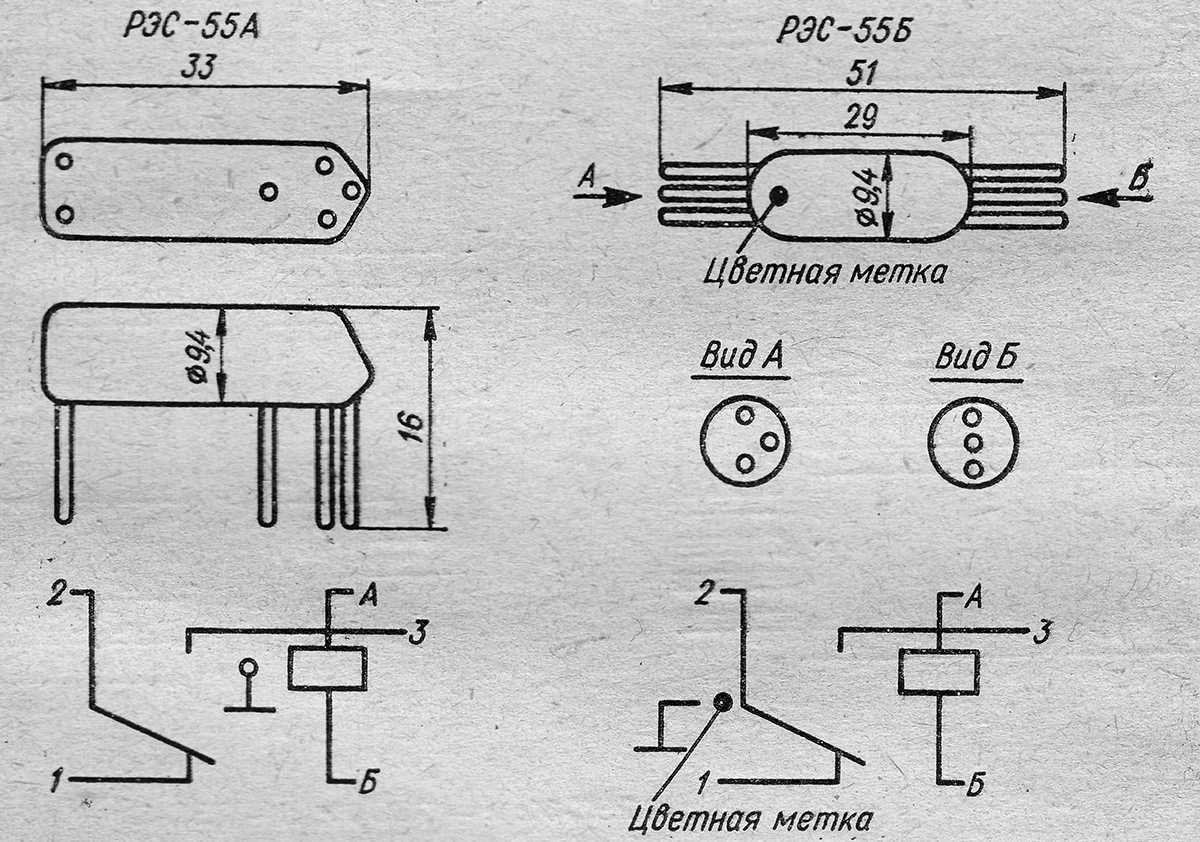

Рис.3 Габаритные чертежи и схемы реле типов РЭС-55А и РЭС-55Б.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Неизменной составной частью реле являются, как мы выяснили, контакты.

Основными их электрическими характеристиками являются коммутируемые напряжения и ток. Кроме того, критичным может оказаться время переключения – реле устройство достаточно инерционное, причем за счет нескольких конструктивных особенностей:

Электромагнит, являясь катушкой индуктивности, при подаче тока оказывает сопротивление его резкому нарастанию. Соответственно магнитное поле тоже запаздывает и обеспечивает нужное усилие притяжения якоря с задержкой. Контактная группа и якорь, имея определенную массу тоже инертны и вносят свой вклад в формирование задержки срабатывания.

Кстати, здесь еще не упоминалось герконовое реле, по сути тоже являющееся электромагнитным. Но разница в том, что сердечника оно не имеет. Магнитное поле воздействует непосредственно на контактные пластины, помещенные в вакуумную трубку.

За счет этого достигается высокое быстродействие. Но минус есть – низкие коммутируемые мощности. Больших токов геркон не потянет.

Это основное что касается контактов. Переходим к катушке управления.

Как уже говорилось, она может быть рассчитана на работу в цепях переменного и постоянного тока. Кроме того, катушка тоже имеет свои рабочие ток и напряжение, причем параметры эти могут значительно различаться в зависимости от типа реле. Очевидно, чем мощнее контактная группа, тем она массивней и тем большая мощность требуется для управления ею.

Вкратце это основные параметры, на которые нужно обращать внимание при выборе коммутационных изделий типа реле.

Но есть еще несколько моментов:

  • степень защиты от внешних воздействий (пыли, влаги и пр.);
  • исполнение, определяющее безопасность применения во взрывоопасных зонах.

Кроме того, некторые типы, например с открытыми контактами, при эксплуатации в сетях с напряжением 220 В без дополнительной защиты могут представлять опасность с точки зрения поражения электрическим током.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Как оно работает

Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки).

При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями. Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).. Промежуточные реле активно использовались в советское время

Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

описание и характеристики, конструкция и эксплуатация

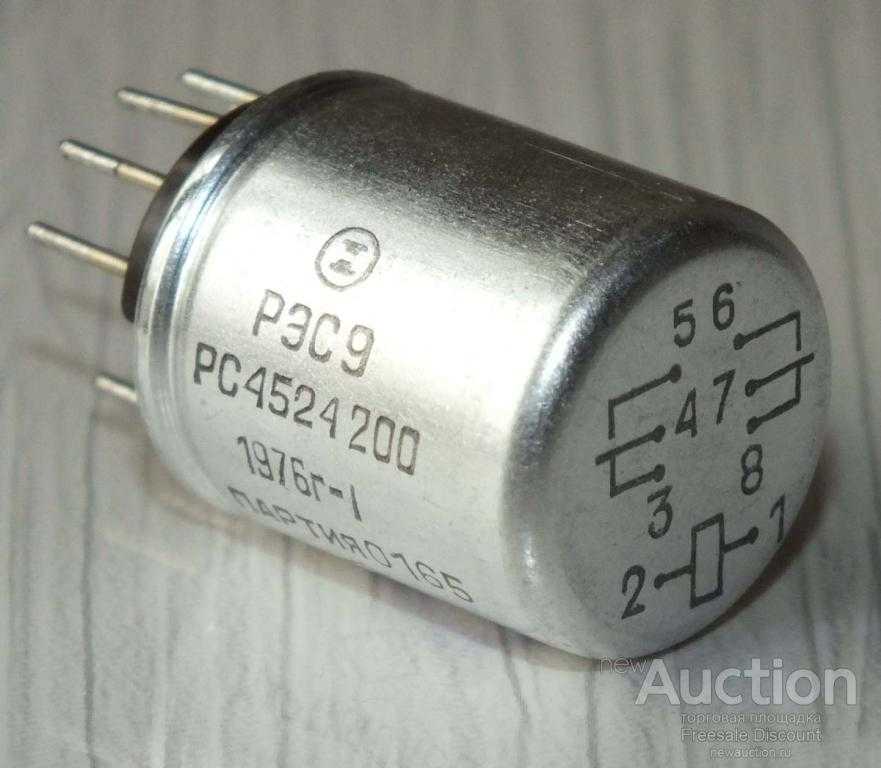

Реле рэс 9 является одним из самых массовых изделий отечественного производства. Разработанное еще в 1957 году, оно продолжает использоваться в гражданской и военной технике.

Ныне его можно приобрести в магазинах электрики и электроники, а также на радиорынках. В данной статье мы рассмотрим, что представляет собой данное реле и его основные особенности.

  • Описание изделия
  • Конструкция реле
  • Скупка на лом

Описание изделия

Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.

Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.

Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия.

Условия эксплуатации

Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:

  1. Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
  2. Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.

Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
Изделие выдерживает испытательное напряжение 500 вольт.

Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен.

важно обеспечить

Конструкция реле

Устройство обладает стандартной для таких моделей конструкцией. Магнитная система представлена в виде п-образной двухкатушечной в виде клапана. Размеры составных частей:

  • диаметр сердечников — 3 с половиной миллиметра;
  • длина — 15 миллиметров;
  • толщина составляет полтора миллиметра;
  • ширина — 10 миллиметров.

Якорь в такой конструкции подвешен на оси, по бокам располагаются два удлиненных рычага с изолирующими буксами на конце.

Неподвижные контакты имеют форму цилиндра и приварены к внутренним торцам выводных штырьков. Материал их изготовления из серебра. Подвижные же контакты соединены с подвижными пружинами, запрессованными с одного конца в колодку из пластмассы, которая крепится на корпусе реле.

Щеки катушек изготавливаются из стеклотекстолита. Обмотка сделана из теплостойкой изолированной проволоки марки ПЭТВ.

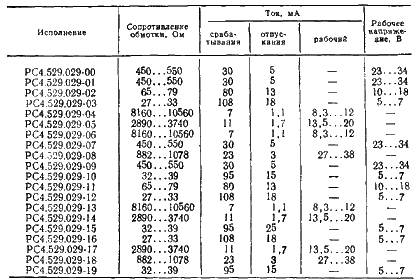

Технические характеристики

Характеристики устройства зависят от его модификации. Главными являются следующие параметры:

  • Материал контактов — золото или серебро 999 пробы.
  • Сопротивление обмотки от 30 до 3500 Ом.

Ток срабатывания до 110 миллиампер, ток отпускания до 25 миллиампер.
Сопротивление электрического контакта не превышает 1,5 Ом.

Остальные параметры можно отыскать в паспорте устройства, который можно найти на верхней стороне реле или в инструкции. Там же можно узнать, как правильно его подключить и для каких конструкций оно подходит.

Технический паспорт устройства очень важен, потому что с его помощью можно узнать всю необходимую информацию, необходимую для правильной и длительной эксплуатации конструкции.

Скупка на лом

В последнее время стала распространенной скупка подобных изделий по высоким ценам. Покупка ведется в любых количествах — от самых новых до бывших в употреблении. Поставщики сотрудничают с таможней и почтой России уже больше 7 лет.

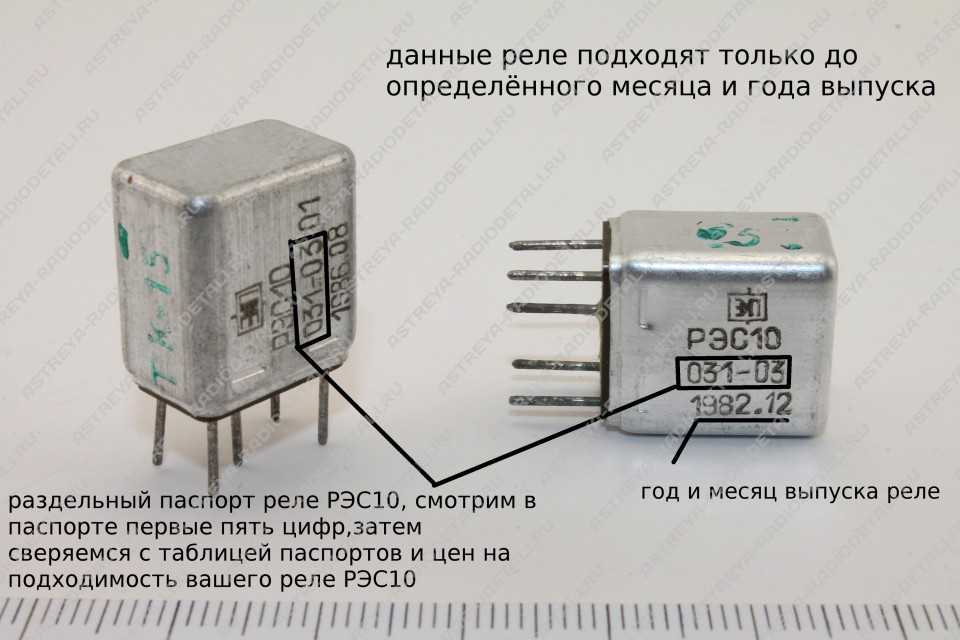

Однако не все реле подойдут для продажи на лом. Сюда подойдут только определенные модели с соответствующими паспортами. В них указывается год производства, серия и конкретные характеристики. Для реле такой модификации имеются общие и раздельные паспорта, обозначающиеся соответствующей маркировкой.

Лучшим вариантом будут реле, изготовленные до января 1982 года. В них содержится 0,16 грамм платины или золота, которые имеют значительную стоимость. Номера паспортов 201 и 202 плюс 207 и 208, а также 213 и с 215 по 218. Именно они представляют собой наибольшую ценность и хорошо продаются на соответствующих рынках.

Реле рэс 9 является уникальным изделием.

Износостойкость реле

Исполнение Режим коммутации Вид нагрузки (*) Род тока (**) Колво срабатываний (х1000)
Допустимый ток, А Напряжение на контактах, В
исп. «00» исп. «10» 0,1…0,8 0,8…2,0 6…30 А П 200 100
0,1…0,3 6…250 150
2,0…3,0 6…30 10
0,05…0,15 6 …30 Р 100
0,15…1,0 5
0,1…0,25 6…115 Р Пр 40
0,1…1,0 6…30 Р П 50
0,1…0,3 5…7 Р 10
исп. «15» 0,1…0,3 5…7 Р П 10
исп. «01» исп. «06» исп. «16» исп. «17» исп. «18» исп. «19» 0,5…0,8 0,1…0,5 6…30 А 500 1000
0,05…0,15 6…30 10
0,15…0,5 Р 5
0,2…0,5 6…115 А 100
Пр
исп. «03» исп. «04» исп. «05» исп. «08» 01…0,8 0,8…2,0 6…30 А П 200 100
0,1…0,3 6…250 150
0,05…0,15 6…30 Р 100
0,15…1,0 500
0,1…0,25 6…115 Р Пр 40
0,1…1,0 6…30 П 50
исп. «07» 0,1…3,0 6…30 А П 10
0,05…0,15 6…30 Р 100
0,15…1,0 5
0,1…0,25 6…115 Р Пр 40
0,1…1,0 6…30 Р П 50
исп. «02» 0,5…0,8 0,1…0,5 6…30 А П 500
1000
0,8…2,0 12…30 25
0,05…0,15 6…30 Р 10
0,15…0,5 5
исп. «09» исп. «11» исп. «12» исп. «13» исп. «14» 5*10-6…10-3 10-3…10-2 10-2…10-1 0,05…2 1…34 6…34 А П 100
10-3…5*10-1 1…60 50
Р 10

(*) А – активная, Р – реактивная,

(**) П –постоянный, Пр – переменный.

Реле РЭС-9 технические характеристики

Ток питания обмотки — постоянный.

Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, мОм, не менее:

в нормальных климатических условиях (обмотка обесточена)  — 200 мОм

в условиях повышенной влажности —  10 мОм

при максимальной температуре (после выдержки  под рабочим напряжением)  — 20 мОм

Испытательное переменное напряжение между токоведущими элементами реле РЭС-9, между токоведущими элементами и чехлом, В:

в нормальных климатических условиях — 500 В

в условиях повышенной влажности — 300 В

при атмосферном давлении 666 Па  — 220 В

Время отпускания реле РЭС-9 — не более 7 мс.

Масса реле — не более 20 г

Реле РЭС-9 условия эксплуатации

Повышенная относительная влажность до 98% при температуре +35°С в течение
не более трех суток.

Повторное пребывание реле РЭС-9 в этих условиях допускается
после выдержки в нормальных климатических условиях в течение 12 часов.

Пребывание реле в указанных условиях под потенциалом 220 В между обмоткой
и токоведущими элементами не должно превышать двух суток.

Допустимое атмосферное давление от 665 до 106400 Па.

Вибрация (вибропрочность и виброустойчивость) реле РЭС-9 в диапазоне частот:

от 5 Гц  до 50 Гц —с амплитудой 1 мм; от 50 до 600 Гц —с ускорением не более 120 м/с2.

При одиночных ударах с ускорением не более 3000 м/с2 — 9 ударов.

При многократных ударах с ускорением не более 500 м/с2 — 1000 ударов,

с ускорением не более 350 м/с2 — 4000 ударов,

с ускорением не более 250 м/с2 —10000 ударов.

Ударная устойчивость реле РЭС-9 — с ускорением не более 200 м/с2.

Постоянно действующие линейные ускорения не более 250 м/с2.

Срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет;

При хранении реле РЭС-9 в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру — 2 года;

При хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру — 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру — 1 год.

Вернуться на страницу Реле

Реле РЭС-9

Помимо реле РЭС-9 на нашем складе постоянно большой выбор тумблеров различных типов и разновидностей и прочей электротехнической продукции. Отправка с транспортной компанией в любой регион. Все классы и исполнения любых электротехнических изделий и комплектующих.

Реле РЭС-9 электрическая схема

Реле РЭС-9 электрическая схема

Приглашаем к сотрудничеству работников отделов снабжения, физических и юридических лиц, занимающихся торговлей электротехникой, приборами КИП и автоматическими системами контроля и управления, технологическими и производственными процессами.

Также обратите ваше внимание на Реле РЭС-10

Что такое реле, история создания

Реле является коммутационным устройством, с помощью которого соединяют или разъединяют цепь электронной или электрической схемы во время перепадов входных величин тока.

Большая популярность реле обусловлена высокими эксплуатационными качествами и надежностью работы. С помощью эффективного коммутационного устройства повышается эффективность и долговечность оборудования и техники.

В науке есть несколько мнений о том, кто из исследователей впервые описал принцип работы реле. По некоторым данным, известно, что устройство было спроектировано в 1830–1832 гг. ученым из России Шиллингом П.Л. Тогда это был основной элемент телеграфа, который сконструировал изобретатель.

По мнению других ученых, изобретение принадлежит физику Дж. Генри. Реле было разработано в 1835 году с целью модернизации телеграфного аппарата, который был создан в 1831 году. Первый соленоид представлял собой некоммутационное устройство, функционирующее на электромагнитной индукции.

Как самостоятельное устройство реле было запатентовано Самуэлем Морозе. Таким образом, впервые изобретение служило одним из важных компонентов телеграфа, а затем, по мере развития технологий, стало активно использоваться для электрического и электронного оборудования.

Особенности и применение реле РЭС 9 РС4524200

Реле РЭС 9 РС4524200 является устройством, предназначенным для контроля и защиты электрических цепей от перегрузок и коротких замыканий. Оно обладает рядом особенностей, которые делают его эффективным и надежным в использовании.

  • Широкий диапазон рабочих напряжений: реле РЭС 9 РС4524200 может работать в широком диапазоне напряжений от 110 В до 690 В, что позволяет его использовать в различных электрических сетях.
  • Высокая надежность и долговечность: благодаря использованию качественных материалов и технологичного проектирования, реле РЭС 9 РС4524200 обладает высокой степенью надежности и долговечности. Оно способно работать в тяжелых условиях эксплуатации и выдерживать большие нагрузки.
  • Простота монтажа и настройки: реле РЭС 9 РС4524200 имеет компактный размер и удобное крепление, что упрощает его монтаж и установку. Кроме того, оно имеет возможность настройки параметров работы, что позволяет адаптировать его под конкретные нужды и условия эксплуатации.
  • Различные режимы работы: реле РЭС 9 РС4524200 поддерживает несколько режимов работы, включая режимы временного запрета и автоматического возобновления работы электрической цепи после срабатывания защиты.

Применение реле РЭС 9 РС4524200 широко распространено в различных отраслях промышленности и энергетики. Оно находит применение в системах электроснабжения, где требуется надежная защита от перегрузок и коротких замыканий, таких как промышленные предприятия, металлургические заводы, горнодобывающие предприятия и др.

Также реле РЭС 9 РС4524200 может использоваться в системах электрической безопасности, где его задачей является контроль над работой электроустановок и оборудования, а также прекращение подачи электричества в случае необходимости.

Применение Описание
Промышленные предприятия Защита от перегрузок и коротких замыканий в электрических цепях.
Металлургические заводы Контроль и защита электроустановок и оборудования.
Горнодобывающие предприятия Обеспечение безопасной работы систем электроснабжения.
Системы электрической безопасности Контроль и защита электроустановок и оборудования.

Таким образом, реле РЭС 9 РС4524200 представляет собой надежное и эффективное устройство, которое находит широкое применение в различных сферах промышленности и энергетики. Оно обладает рядом особенностей, делающих его удобным в установке и настройке, а также способным обеспечить надежную защиту электрических цепей от перегрузок и коротких замыканий.

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

  1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
  2. Мощность устройства. Указывают редко.
  3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
  4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
  5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

  • Р — реле;
  • П — промежуточное;
  • У — универсальное;
  • 21 — номер серии.

Виды реле по назначению

Реле обладают определенными техническими характеристиками и эксплуатационными качествами. Данные параметры устройств определяются их целевым назначением. Существует три типа реле:

  1. Управления.
  2. Защиты.
  3. Сигнализации.

Реле управления представляют собой первичные устройства, которые устанавливаются непосредственно в электрическую цепь. Данный тип КУ необходим, чтобы включать и выключать определенные компоненты схемы. Такие реле применяются в качестве самостоятельного элемента схемы или представляют собой комплектующие низковольтных комплектных устройств:

  • ящики;
  • панели;
  • шкафы.

Коммутационное устройство защиты включается и отключатся элементами сети с термическими контактами. К такому оборудованию относятся электродвигатели и вентиляторы. Если температура повышается, термические контакты размыкаются. Со временем, когда температурный режим достигнет рабочих значений, работа оборудования восстанавливается.

Реле сигнализации являются важным элементом охранных систем, устанавливаемых на автомобильный транспорт, на предприятиях и придомовых территориях. Коммутационное устройство формирует сигнал в случае, когда достигается установленная величина параметра, находящегося под контролем. К таким характеристикам могут относиться:

  • ток;
  • напряжение;
  • частота;
  • давление;
  • температура;
  • акустические параметры.
