Как восстановить поврежденный трансформатор

Что делает трансформатор

У трансформатора много полезных и важных функций:

Передает электричество на расстояние. Он способен повышать переменное напряжение. Это помогает передавать переменный ток на большие расстояния. Так как у проводов тоже есть сопротивление, от источника тока требуется высокое напряжение, чтобы преодолеть сопротивление проводов. Поэтому, трансформаторы незаменимы в электросетях, где они повышают напряжение до десятки тысяч вольт. Еще возле электростанций, которые вырабатывают электрический ток, стоят распределительные трансформаторы. Они повышают напряжение для передачи их потребителям. А возле потребителей стоит понижающий трансформатор, который уменьшает напряжение до 220 В 50 Гц.

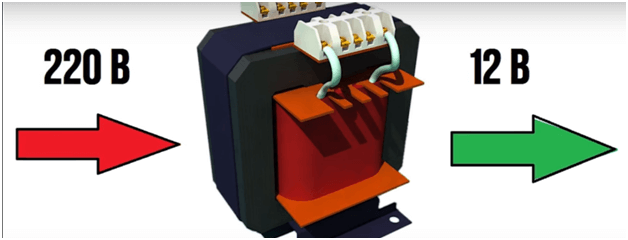

Питает электронику. Трансформатор — это часть блока питания. Он понижает входное сетевое напряжение, которое затем выпрямляется диодным мостом, фильтруется и подается на плату. По сути, он используется практически в любом блоке питания и преобразователе.

Питает радиолампы и электронно-лучевые трубки. Для радиоламп нужен большой спектр напряжений. Это и 12 В и 300 В и др.

Для этих целей и делают трансформаторы, которые понижают и повышают сетевое напряжение. Это делается за счет разных обмоток на одном сердечнике. Разновидностью ламп являются электронно-лучевые трубки (ЭЛТ). Они используются в электронных микроскопах, где с помощью пучка электронов можно получить детальные изображения микроскопических поверхностей. Для них нужны высокие напряжения, порядка нескольких десятков тысяч киловольт. Это нужно для того, чтобы в вакуумной трубке можно было разогнать пучок электронов до больших скоростей. Электрон в вакууме может повышать скорость своего передвижения за счет повышения напряжения. И здесь, кстати, используется импульсный трансформатор. Он повышает напряжение за счет работы ШИМ (широтно-импульсной модуляции). Такие трансформаторы называются строчными (или развертки).

Это название неспроста, так как такой трансформатор выполняет функцию строчной развертки. По сути кинескоп — это и есть электронно-лучевая трубка. Поэтому, для работы телевизоров, где используется кинескоп, нужен строчный трансформатор.

• Согласует сопротивления. В усилителях звука согласование источника и потребителя играет важную роль. Поэтому, есть согласующие трансформаторы, которые позволяют передать максимум мощности в нагрузку. Если бы не было такого трансформатора, то лаповые усилители, которые были рассчитаны на 100 Вт, выдавали бы менее 50 Вт в нагрузку.

Например, выход усилителя 2 кОм, а трансформатор согласует сопротивление и понижает напряжение для щадящей работы динамиков. А на его вторичной обмотке сопротивление всего несколько десятков Ом.

Для безопасности. Трансформатор создает гальваническую развязку между сетью и блоком питания. Это последний рубеж безопасности в блоке питания, если что-то пойдет не так. Будет время для срабатывания предохранителя. Или же катушки и магнитопровод расплавятся, но потребителю не дадут сетевую нагрузку. Он физически не связан с сетью 220 В. Связь есть только с помощью магнитного поля (взаимоиндукции). И если трансформатор рассчитан на 100 Вт, то он сможет выдать только 100 Вт.

Поэтому, потребитель будет защищен от опасных высоких токов. Именно из-за этого бестрансформаторные блоки питания считаются опасными.

Деталь оружия. В электрошокерах используются высокие напряжения. И их помогает форматировать высоковольтный трансформатор. А еще он используется в некоторых схемах Гаусс пушки.

Капитальный ремонт

Капитальные ремонты силовых трансформаторов включают в себя весь перечень работ текущего обслуживания, а также устранение возможных неисправностей «обмоток», сердечника, переключателей. В процессе проведения этой процедуры осматриваются соединения обмоток на выводах и местах контакта с переключателем напряжения. Исследуется состояние бака с маслом, трубопроводы, расширители, выводы.

В России капитальный вид обслуживания может быть глубоким или предполагает проведение вскрытия масляного бака. Это сложная процедура, которую должны производить подготовленные специалисты.

Глубокий капитальный ремонт

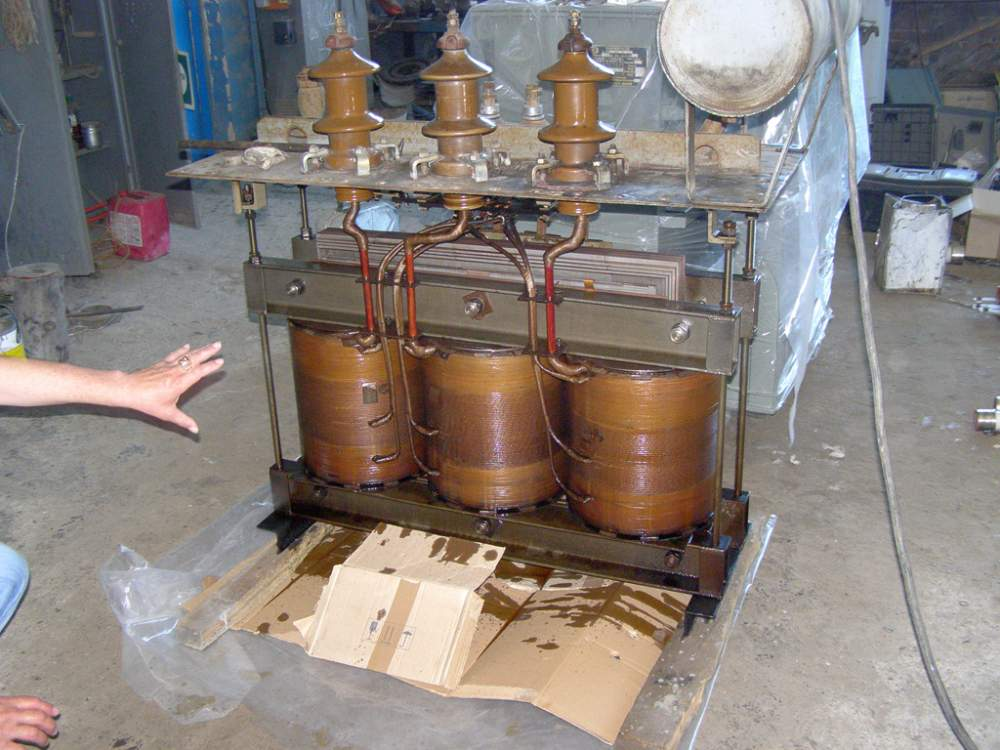

При проведении капитального восстановления оборудование отключается от сети. Если требуется провести глубокое обслуживание, предпринимается ряд последовательных действий:

1. Открывается корпус установки.
2. Активная часть приподнимается.
3. От магнитопривода отсоединяются обмотки.
4. Катушки перематываются в соответствии с особенностями конструкции.
5. Главная изоляция восстанавливается или полностью заменяется.
6. Настраивается функционирование магнитной системы.
7. Подлежат замене или восстановлению отводы, вводы, охладители и переключатели, вентиляторы, насосы для масла и его запирающая арматура.

Это сложный процесс, требующий высокой квалификации мастера, независимо от типа прибора. В некоторых случаях потребуется вскрывать масляный бак. Для этого после проведения перечисленных выше действий, необходимо просушить рабочую часть. Бак исследуют на специальной площадке. При этом питание должно быть полностью отключённым.

Ремонт переключателя

Ремонт переключателя заключается в устранении дефектов контактных соединений, изолирующих трубок цилиндров и уплотняющих устройств. Контакты зачищают, промывают ацетоном и трансформаторным маслом. Обгоревшие и оплавленные контакты опиливают напильником. Разрушенные и выгоревшие контакты заменяют новыми. Небольшие повреждения изоляции трубки или цилиндра восстанавливают двумя слоями бакелитового лака. Ослабленные места присоединения отводов обмоток запаивают припоем ПОС-30.

Отремонтированный переключатель собирают, протирают ветошью место установки, осматривают сальниковое уплотнение, ставят на место рукоятку переключателя и затягивают шпильки. Качество работы переключателя проверяют переключением его положений. Переключения должны быть четкими, а фиксирующие шпильки во всех положениях должны полностью входить в свои гнезда.

Проверка работы переключающего устройства для регулирования напряжения под нагрузкой состоит в определении правильности последовательной работы подвижных контактов а и б переключателя и контакторов К1 и К2. Нарушение последовательности работы этих элементов переключающего устройства может привести к серьезным повреждениям трансформатора и аварии в электрической сети.

Обслуживание по установленным нормам

Техническое обслуживание сварочных трансформаторов заключается в выполнении следующих действий:

• произведение очистки устройства от пыли и грязи при тщательном продувании;
• проверка сопротивления изоляции при помощи омметра (измерение данных между первичными, вторичными цепями, корпусом). Величина значения не должна превышать 2,5 Мом. При более низких показателях нужно произвести теплое высушивание трансформатора;
• проверка значения напряжения в электросети;
• установка необходимого рабочего диапазона параметров при использовании перемычек;
• проверка исправности автоматического выключателя;
• включение аппарата и выставление различных параметров для проверки работы всех устройств;
• отключение техники от сети.

При осуществлении технического обслуживания проверяют схему обмотки сварочного трансформатора, которая должна соответствовать номинальным показателям. Дополнительно просматривают надежность заземления.

Если же своевременно не проводить техническое обслуживание сварочного трансформатора, то серьезная поломка будет требовать капитального ремонта или же приведет устройство в полную неисправность.

Важно! Эксплуатация сварочных трансформаторов должна осуществляться строго по инструкции, а на производствах регламент проверки имеет свой установленный алгоритм

Восстановление изоляционных деталей активной части

При устранении неисправностей, связанных с повреждением крепления отводов трансформатора, необходимо руководствоваться следующим: 1. Не следует допускать изменения конструкции и схемы крепления отводов трансформатора, так как это потребует решения сложных вопросов по обеспечению механической прочности и изоляции отводов. Поврежденные детали крепления несложной конструкции можно изготовить на месте. Изоляционные детали крепления отводов изготовляют из дерева (бука), бакелита и текстолита. Изготовленные детали перед установкой должны быть высушены при температуре 95—100°С в течение 48 ч и пропитаны маслом.
2. В местах крепления на отвод необходимо устанавливать бандаж из электроизоляционного картона толщиной 0,5—1 мм для изолированного отвода и 2—2,5 мм для неизолированного отвода. 3. Затяжка крепежа должна обеспечивать плотное без люфтов зажатие отвода в креплениях и исключать повреждение отвода и крепления.
4. Все резьбовые соединения элементов крепления должны стопориться от самоотвинчивания.

При применении стального крепежа стопорение осуществляют контргайкой либо кернением резьбы в трех точках. В случае, применения стальных болтов с глухим резьбовым соединением стопорение осуществляют замковой пластиной или замковой шайбой. Изоляционный крепеж стопорят контргайкой либо бандажом из хлопчатобумажной ленты. Концы бандажа должны быть обрезаны до длины 5—10 мм. Свободные концы шпилек из изоляционного материала не должны выступать более чем на 10 мм. При необходимости их обрезают.

В мощных трансформаторах напряжением 110 кВ и выше, оборудованных системой охлаждения с принудительной циркуляцией масла, не рекомендуется производить стопорение резьбовых соединений бандажами из хлопчатобумажной ленты.

Легкоповреждаемые при неправильном обращении бакелитовые цилиндры высоковольтных вводов, как правило, ремонту не подлежат и в случае их повреждения должны быть заменены новыми. Однако незначительные сколы и трещины в цилиндре в месте его крепления к фланцу трансформатора тока могут быть устранены путем стяжки металлическими пластинами. При этом в местах начала и окончания трещин следует просверлить отверстия, во избежание распространения трещин места расслоения необходимо срезать и торцы покрыть бакелитовым лаком.

Если в процессе монтажа трансформатора бакелитовые цилиндры находились на воздухе более 48 ч, то перед установкой их необходимо очистить от возможных загрязнений и высушить при температуре 95—100°С в течение 24 ч. При более значительных увлажнениях бакелитовые цилиндры следует сушить при температуре 95—100°С в течение 120 ч без вакуума или в течение 60 ч при остаточном давлении в сушильном пространстве 650—1300 Па. Температуру на цилиндрах в процессе их сушки необходимо поднимать плавно во избежание коробления бакелита.

При повреждении изолирующих прокладок или изоляции распорных винтов активной части их необходимо заменить новыми, сделанными из электрокартона соответствующей толщины. Прокладки должны быть надежно закреплены, а изоляция прибандажирована к распорному винту во избежание ее выпадения при работе трансформатора. Изоляцию можно устанавливать поверх поврежденной изоляции, если последнюю невозможно удалить.

Аналогично устраняют неисправности, связанные с повреждением изоляции прессующих винтов обмоток и деталей, изоляции шпилек полубандажей ярм магнитопровода. Детали изоляции шпилек изготовляют из текстолита или бакелита. При замене изоляционных деталей ярм магнитопровода необходимо принимать специальные меры, обеспечивающие сохранность его запрессовки.

Насыщение трансформатора

Трансформатор является ключевым компонентом многих электрических систем. Он преобразует электрический ток одного напряжения в ток другого напряжения с помощью энергии магнитного поля. Но что происходит, если трансформатор перегружен?

Насыщение трансформатора — это явление, при котором магнитный поток через сердечник трансформатора достигает максимального значения. Когда насыщение происходит, токи полюса трансформатора увеличиваются, а его сопротивление уменьшается, что может привести к неисправности или даже выходу из строя.

Для избежания насыщения трансформатора, необходимо контролировать ток, пропускаемый через него. Существуют три различных типа насыщения трансформатора: магнитное, электрическое и тепловое. Магнитное насыщение происходит, когда магнитный поток превышает предел насыщения материала ядра. Электрическое насыщение происходит, когда электрическое напряжение в обмотке превышает предел насыщения изоляции. Тепловое насыщение происходит, когда из-за высоких токов в трансформаторе происходит перегрев, что может привести к повреждению изоляции или обмотки устройства.

Следствием насыщения трансформатора может быть нестабильность работы системы, повреждение обмотки, ускоренный износ материалов и даже полная выход из строя трансформатора. Поэтому, контроль тока через трансформатор является очень важным аспектом для безопасной и эффективной работы системы.

Возможные неисправности

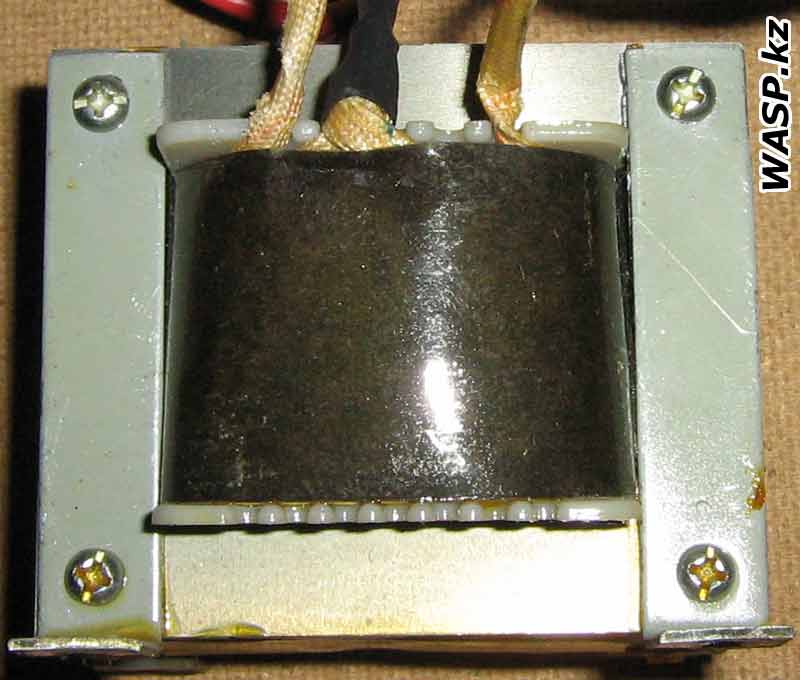

Как известно, любой трансформатор состоит из следующих компонентов:

• первичная и вторичная катушки (вторичных может быть несколько);
• сердечник или магнитопровод;
• корпус.

Таким образом, перечень возможных поломок довольно ограничен:

1. Поврежден сердечник.
2. Перегорел провод в какой-либо из обмоток.
3. Пробита изоляция, вследствие чего имеется электрический контакт между витками в катушке (межвитковое замыкание) либо между катушкой и корпусом.
4. Изношены выводы катушек или контакты.

Читать также: Простая лебедка своими руками

Трансформатор тока Т-0,66 150/5а

Некоторые из дефектов определяются визуально, поэтому трансформатор в первую очередь нужно внимательно осмотреть

Вот на что при этом следует обращать внимание:

• трещины, сколы изоляции либо ее отсутствие;
• состояние болтовых соединений и клемм;
• вздутие заливки или ее вытекание;
• почернения на видимых поверхностях;
• обуглившаяся бумага;
• характерный запах горелого материала.

Если явных повреждений нет, следует проверить устройство на работоспособность при помощи приборов. Для этого нужно знать, к каким обмоткам относятся все его выводы. На преобразователях больших размеров данная информация может быть представлена в виде графического изображения.

Ремонт трансформаторов

Ремонт и перемотка электротрансформаторов производится в определенном порядке:

• Разобрать магнитопровод. Железо сложить отдельно, по пластинам.
• Размотать сгоревшую катушку, считая число витков. Замерять микрометром диаметр провода.
• Намотать новые обмотки. Между слоями намотки и катушками проложить изоляционный материал. Его толщина зависит от диаметра провода.
• Собрать аппарат. Пластины трансформаторного железа необходимо плотно прижать, а при необходимости расклинить деревянными клиньями в катушке.

Для намотки необходимо использовать специальный станок. Намотать катушку руками, особенно с большим количеством витков из тонкого провода практически невозможно.

Совет! Если сгорела только одна из вторичных обмоток, то остальные не перематываются.

Частичная перемотка трансформатора

Для перемотки одной из вторичных катушек необходимо:

• разобрать устройство — вынуть сердечник и размотать сгоревшую катушку;
• снова собрать устройство, подключить его к сети и проверить работу в режиме холостого хода;
• после проверки снова разобрать прибор, намотать недостающие обмотки и произвести окончательную сборку и проверку в работе аппарата.

Потрескивание внутри трансформатора

Перекрытие (но не пробой) между обмоткой или отводами на корпус вследствие перенапряжений. Необходимо осмотреть и отремонтировать обмотку.

Обрыв заземления. Как известно, активная сталь и все прочие детали магнитопровода в трансформаторе заземляются для отвода в землю статических зарядов, появляющихся на этих частях, так как обмотка и металлические части магнитопровода – это, по существу, – обкладки конденсатора.

При обрыве заземления могут происходить разряды обмотки или ее отводов на корпус, что воспринимается как треск внутри трансформатора.

Необходимо восстановить заземление до того уровня, на котором оно было выполнено заводом-изготовителем: присоединить заземление в тех же точках и с той же стороны трансформатора, т. е. со стороны выводов обмотки низшего напряжения. Однако при неправильном восстановлении заземления в трансформаторе могут возникнуть короткозамкнутые контуры, в которых могут появиться циркулирующие токи.

Особенности и виды ремонта трансформаторов

Во время работы трансформатора в электроустановке он постепенно теряет свои первоначальные свойства, и без соответствующего обслуживания просто выйдет из строя. Это происходит от постоянного негативного влияния электродинамических, термических и механических нагрузок. Для того чтобы предупредить выход из строя любого трансформатора необходимо проводить помимо ежедневного внешнего осмотра ещё и такие виды ремонтов:

Они являются планово-предупредительными ремонтами. Существует ещё один особый вид ремонта — внеочередной. Он проводится в случае обнаружения дефекта, если он может привести к отказу в работе. Это решение простой электротехнический персонал не принимает, это должен сделать или руководитель Потребителя, или же лицо ответственное за электрохозяйство данного цеха или участка. Персонал только сообщает своему руководству о неисправностях в работе.

Инструкции для тестирования тороидального трансформатора

Тороидальный трансформатор представляет собой высокоэффективный трансформатор, который легче и меньше, чем альтернативные трансформаторы такой же мощности. Тороидальный трансформатор — это плотно обернутые полоски стали в сердцевине, также он состоит из мотка проволоки, который свернут вокруг сердечника. Этот моток называется первичная катушка, а также есть вторая катушка проволоки, которая тоже свернута вокруг сердечника и называется вторичная обмотка.

Проще говоря, электричество проходит через первичную обмотку тороидального трансформатора, тем самым создавая магнитные поля, которые проходят через вторую катушку для получения выходного напряжения.

Трансформаторы используются для повышения или понижения выходного напряжения, тем самым увеличивая или уменьшая напряжение. Для проведения тестирования состояния трансформатора, существует определенный алгоритм действий:

1. Первый шаг заключается в том, что трансформатор необходимо визуально осмотреть и проверить, нет ли от него запаха.
2. Перегрев может привести к неисправности трансформатора, если есть следы ожогов или внешняя часть обмотки видна снаружи, трансформатор должен быть заменен и нет никакой необходимости для дальнейших испытаний, которые будут проводиться.
3. Точно так же, запах гари является свидетельством того, что трансформатор перегревается. Если никаких дополнительных повреждений не видно за исключением запаха, дальнейшие испытания могут быть проведены, чтобы определить, является ли трансформатор в рабочем состоянии или нет.
4. Информация о входном и выходном напряжении, как правило, четко обозначена на трансформаторе, но самым безопасным вариантом является получение схемы цепи от производителя продукта.

Напряжение, которое подается на первичную обмотку, должно быть четко указано на схеме цепи и корпуса трансформатора. Аналогичным образом, выходное напряжение, подаваемое на вторичной обмотке должно быть четко указано на схеме цепи и корпуса трансформатора. Вы должны знать входное и выходное напряжения для того, чтобы проверить, правильно ли работает трансформатор.

Трансформатор не способен преобразовывать переменное напряжение, в напряжение постоянного тока. Для преобразования напряжения переменного тока используются диоды и конденсаторы. Схема цепи покажет, как выходное напряжение трансформатора преобразуется из переменного тока, в напряжение постоянного тока.

Вам потребуется эта информация, чтобы определить, следует ли завершить измерения, проводимые с помощью мультиметра тестера в режиме переменного тока или в режиме постоянного тока. Начните проведение теста путем подключения питания и коммутации к изделию.

Как проверить тороидальный трансформатор.

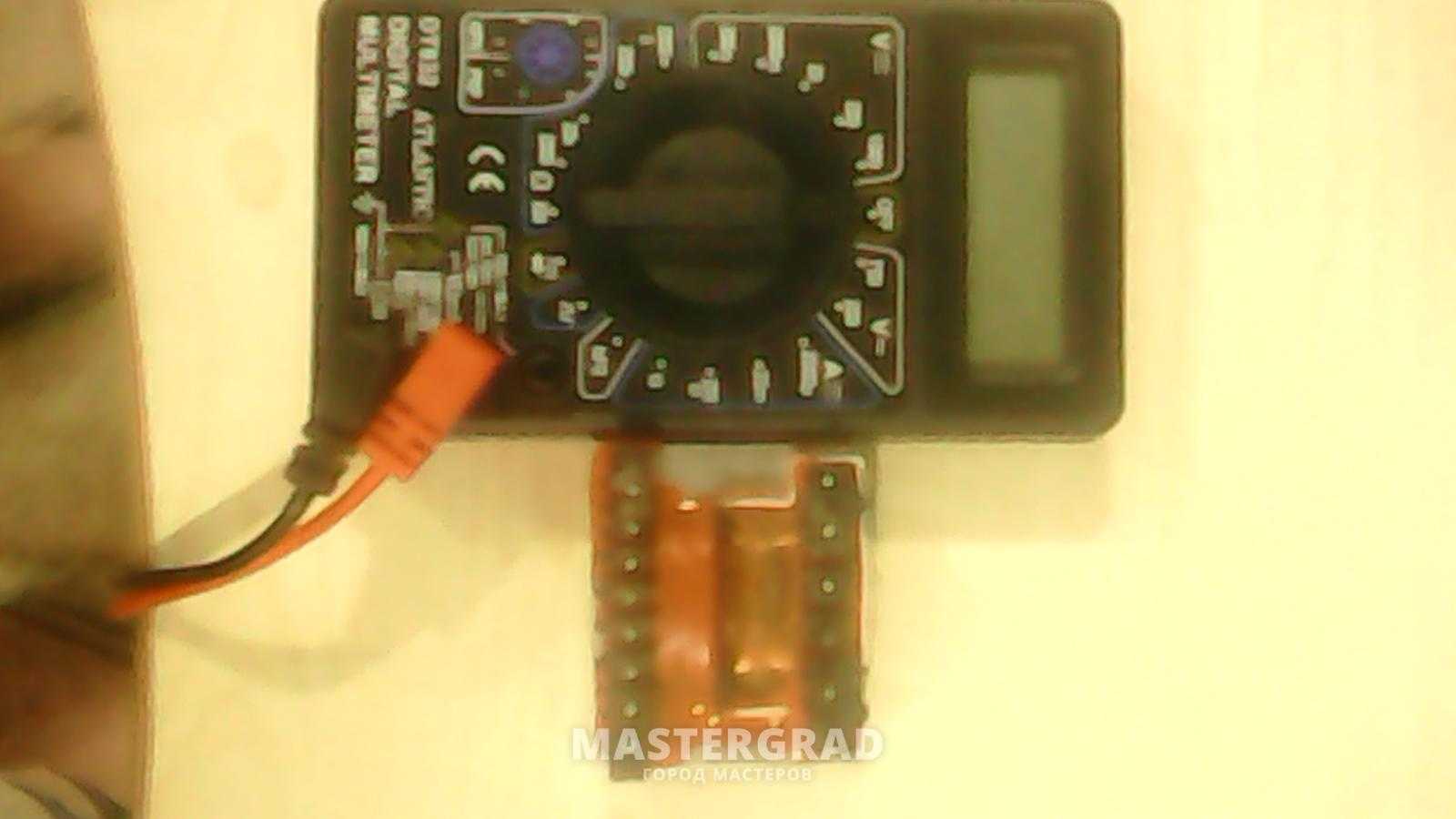

Переключите цифровой мультиметр тестер (с экраном) или аналоговый мультиметр тестер в режиме напряжения переменного тока. Для того, чтобы подтвердить правильность входного напряжения для трансформатора, проверьте напряжение, прикоснувшись красный щуп к положительному полюсу, а черный зонда к отрицательной клемме трансформатора основного входа.

Если значения напряжений слишком низкие, значит это может быть из-за проблем с трансформатором или схемами. Необходимо удалить трансформатор от входной цепи и проверить входную мощность, представленную схемой. Если показания находятся в линии, то трансформатор неисправен и если показания остаются неизменными, то схема неисправна.

Чтобы проверить выходное напряжение сначала нужно определить, является ли выходное напряжение в сети переменного или постоянного тока. Установите цифровой или аналоговый мультиметр тестер в нужный режим для проверки.

Если конденсаторы и диоды используются для преобразования выходного напряжения от сети переменного тока в напряжении постоянного тока, то слишком низкое чтение может быть вызвано неисправным трансформатором или неисправными конденсаторами и диодами. Извлеките тороидальный трансформатор с выходной схемой и проверьте выходное напряжение трансформатора. Не забудьте изменить режим мультиметра тестера к напряжению сети переменного тока.

Будет интересно Как сделать микрофон из телефона своими руками

Если выходное напряжение в линии, трансформатор работает правильно, то проблема будет тогда с конденсаторами и диодами. Тороидальные трансформаторы, которые излучают постоянный жужжащий звук скоро выйдут из строя и должны быть заменены

Всегда помните об осторожности, не касайтесь схемы при выполнении тестов. Случайный контакт со схемой, которая находится под напряжением может привести к травмам

Шаг 1: Оценка повреждений и анализ возможности реставрации

Первым шагом при восстановлении сгоревшего трансформатора является оценка повреждений и анализ возможности его реставрации. Ниже приведены основные этапы данного процесса:

1. Внешний осмотр: Осмотрите трансформатор, чтобы определить видимые повреждения, такие как изъязвления, трещины или обгоревшие компоненты. Если повреждения слишком серьезные или трансформатор полностью сгорел, восстановление может быть невозможно, и трансформатор придется заменить.
2. Анализ внутренних компонентов: При открытии трансформатора можно оценить состояние его внутренних компонентов, таких как обмотки, изоляция и сердечник. Если обмотки сгорели или изоляция повреждена, может потребоваться их замена. Если сердечник поврежден или деформирован, то, скорее всего, реставрация будет невозможна.
3. Испытания и измерения: Важным этапом является проведение испытаний и измерений, чтобы определить рабочее состояние трансформатора и его компонентов. Это позволяет оценить эффективность восстановления и определить, какие части требуют замены или ремонта.
4. Оценка стоимости реставрации: Исходя из оценки повреждений и необходимых ремонтных работ, можно составить предварительную оценку стоимости реставрации. Это позволит определить, является ли восстановление трансформатора экономически целесообразным по сравнению с его заменой.

После выполнения всех указанных выше шагов можно принять решение о возможности и целесообразности реставрации сгоревшего трансформатора. В случае успеха восстановления, можно перейти к следующим шагам процесса.

Простые методы — Или советы из интернета

Сразу скажу. В большей части они бестолковые. А даже иногда и глупые. И вы можете не просто в пустую потратить время. А иногда и полностью зарубить свой трансформатор. Который вы допустим решили восстановить.

Некоторые из них я даже ради интереса попробовал. И сразу скажу, что они никуда не годятся.

Первый — Трансформатор нужно разогреть

Рекомендации также здесь различные. Начиная от того что греть можно при помощи, например, старого утюга, электроплиты. Также использовать фен для пайки или вообще строительный фен. Главная задача этого метода любым способом разогреть трансформатор.

И вы спросите для чего. А чтобы разогреть клей которым склеен трансформатор. А также лак которым он иногда пропитан.

Основная проблема этого метода в том. Что греть нужно до такой температуры что пластик, из которого сделан каркас катушки, также начинает размещаться. А так как большинство пластиком начинают терять свою форму при температурах более 120 градусов. То даже если мы с трудом и разберём этот трансформатор. Собрать его потом бывает что нереально. Если конечно же вы не делаете это только ради одного феррита.

Второй — Трансформатор нужно размочить в растворителе

Сразу поговорим о недостатках этого метода:

• Затратность (Расходы на растворитель)
• Время ( Некоторые трансы должны размокать почти сутки)
• Вредность ( Нюхать испарения растворителя)

Ну всё это не главное главное. А главное то. Что после того как пластик полежит какое-то долгое время в растворителе Он чаще всего разбухает. И потом разобрав этот трансформатор. Бывает что собрать его опять нереально.

Третий — Трансформатор нужно расколоть (или как я сказал раньше раскурочить)

Здесь также советов много. Начинают с того что просто аккуратно постучать молоточком. Чтобы он раскололся. И потом когда перемотать при сборке склеить суперклеем.

Тут советуют ломать отверткой и скальпелем. В общем-то кто на что горазд.

Было так

А стало так

Встречал и комбинированные методы. Когда сначала предлагают разогреть. На той же электроплите. А потом расковырять отвёрткой.

Ремонт расширителя

При ремонте расширителя проверяют целость стеклянной трубки маслоуказателя, состояние уплотняющих прокладок. Неисправное плоское стекло или стеклянная трубка маслоуказателя заменяются. Потерявшие упругость резиновые прокладки и уплотнения меняют на новые, изготовленные из маслостойкой резины. Со дна расширителя удаляют осадок и промывают его чистым маслом. Пробку притирают мелким абразивным порошком. Сальниковую набивку заменяют новой, которую готовят из асбестового шнура, пропитанного в смеси из жира, парафина и графитового порошка.

Проверяют прочность и герметичность крепления стеклянной диафрагмы у предохранительной трубы; внутреннюю часть трубы очищают от грязи и промывают чистым трансформаторным маслом.

При ремонте трансформаторов особое внимание обращают на сохранность изоляторов и армировку вводов. Сколы площадью до 3 см² или царапины глубиной до 0,5 мм промывают ацетоном и покрывают двумя слоями бакелитового лака, просушивая каждый слой в сушильном шкафу при температуре 50 —60°С

Техобслуживание

Процесс техобслуживания выполняется с определённой периодичностью. Процедура чётко регламентируется. Она включает в себя несколько обязательных этапов:

• Осмотр «трансформаторного» устройства снаружи, определение возможных неисправностей и повреждений корпуса.
• Чистка бака, изоляторов.
• Устранение грязевых отложений в расширителе.
• Доливается «масло» (при необходимости), изучают состояние указателя уровня охладительной жидкости.
• Осматриваются фильтры термосифонного типа. При необходимости в них меняется сорбент.
• Оценивается состояние циркуляционных труб, предохранителя, уплотнителей, сварных швов.
• Для устройства с масляной системой охлаждения отбираются пробы внутренней жидкости.
• Производятся «испытания силовых трансформаторов», измерения основных показателей их работы.

По определённой технологии выполняется оценка состояния установки после проведения техобслуживания.

Можно ли предотвратить насыщение трансформатора?

Насыщение трансформатора может привести к снижению качества его работы и даже к поломке. Чтобы избежать проблем с насыщением, необходимо принимать некоторые меры:

• Выбирать правильную мощность трансформатора. Если трансформатор выбран меньшей мощности, чем необходимо, он будет работать на пределе своих возможностей и скорее всего насытится раньше.
• Выбирать правильные параметры материалов для сердечника трансформатора. Они должны соответствовать мощности трансформатора и его задачам.
• Использовать различные фильтры и устройства разделения сигналов. Они помогут избежать перегрузок и шумов на входе и выходе трансформатора.
• Мониторить уровень входного сигнала. Если он превышает уровень насыщения, можно снижать уровень настройки.
• Правильно размещать трансформатор на печатной плате. Нужно учитывать различные факторы, например, пространство между элементами и нагрузку печатной платы.
• Проверять состояние трансформатора. Регулярная диагностика поможет выявить нарушения и снижения качества его работы.

Помните, что насыщение трансформатора – это серьезная проблема и ее необходимо избегать

Важно правильно выбирать, использовать и установить трансформатор, а также контролировать его работу

Проверка осциллографом

Если телевизору требуется проверка в системе ТДКС, проверка выполняется при помощи осциллографа. Для ремонта телевизора потребуется отрезать питающий прибор вывод. Далее нужно найти вторичный контур. Его работу исследуют при подключении к отрезанному выводу питания ТДКС через R-10 Ом. Замена или ремонт устройства потребуется, если подключение осциллографа выявит отклонения. Возможны следующие отклонения:

• Межвитковое замыкание демонстрирует на R=10 Ом «прямоугольник» с большими помехами. Здесь остается почти все напряжение. Если неисправности в этой области нет, отклонение будет определяться долями вольта.
• Если нет вторичного напряжения, требуется замена контура. Произошел обрыв.
• Когда убирают R=10 Ом и создают нагрузку 0,2-1 кОм на вторичном контуре, оценивается нагрузка на выходе. Она должна повторять входящие показатели. Если есть отклонение, ТДКС подлежит ремонту или полной замене.

Будет интересно Как проверить конденсатор при помощи мультиметра

Существуют и другие поломки. Выявить их можно самостоятельно.

Ученые создадут “леденец” для диагностики рака рта

07:34, 23.03.2024 / от: GabrielAngelos / в: Наука и Техника / 76 прсм.

Ученые из Университета Бирмингема, Великобритания, разрабатывают новый диагностический метод для рака рта с использованием нового инновационного умного гидрогеля. Разработанный доктором Ручи Гуптой и ее коллегами из Школы химии, биосовместимый гидрогель концентрирует и метит белки с помощью флуоресцентного маркера за один шаг, что делает его подходящим для диагностики с целью обнаружения белков с низкой концентрацией из небольших образцов. Гидрогель осуществляет захват белка через флуоресцентный маркер, прикрепленный к нему. Под воздействием света белок, который теперь присоединен к флуоресцеи…
Читать сейчас

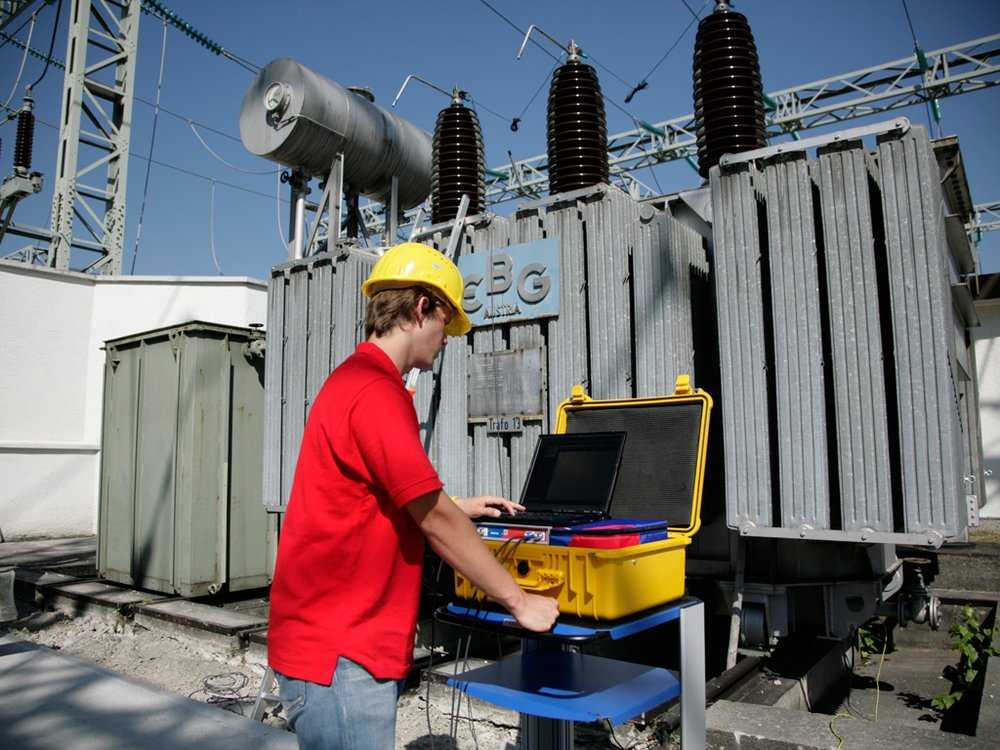

Профилактические испытания

Испытания работы техники после профилактики также проходит ряд последовательных этапов. В первую очередь изучаются условия для включения прибора. Измеряются «обмоточные» сопротивления. Далее измеряется отклонение диэлектрических потерь изоляции катушек.

На следующем этапе определяется правильность работы аппаратуры при подключении к промышленной частоте повышенной мощности. Исследуется сопротивление обмоток при постоянном токе. Проверяется коэффициент трансформации.

Если агрегат относится к трехфазному типу, проверяется группа его соединений. При проведении испытаний однофазных приборов измеряется их полярность. Исследуются показатели тока, потери на холостом ходу.

Затем проверяется переключатель, бак и радиаторы, охлаждающие устройства, индикатор. Проводятся испытания вводов и встроенных токов.

Защита от выхода из строя

Почему горит понижающий трансформатор? Прежде всего из-за перегрузки или короткого замыкания во вторичных сетях. Для предотвращения аварийной ситуации все катушки необходимо подключать через устройства защиты. При номинальном токе больше 1А используются модульные автоматы, с установкой на DIN-рейку, или автоматические выключатели другой конструкции. При токах менее 1А устройство подключается через предохранители.

Важно! При подключении первичной обмотки через модульный автомат, его необходимо выбирать серии «D». Автоматы серии «С» срабатывают при подаче напряжения из-за высокого пускового тока трансформатора

Сгоревший трансформатор — это не приговор. Его можно отремонтировать, но любую аварию проще и дешевле предотвратить, чем устранить. Лучше установить необходимые автоматы или предохранители, чем менять аппарат каждый раз, когда он будет сгорать.

Немного о трансформаторах

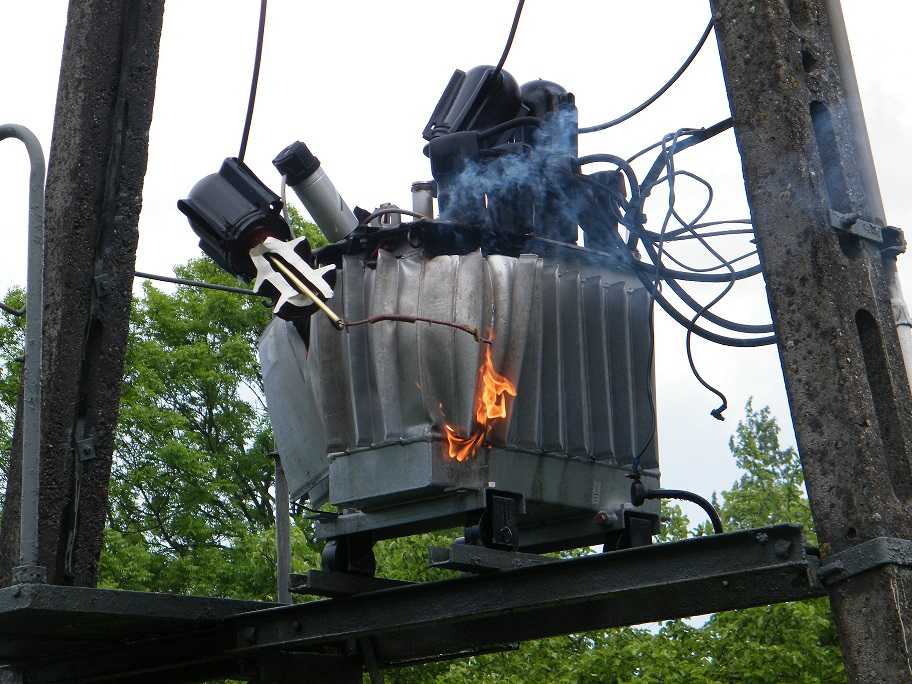

Рис.1: Трансформатор.

Прежде, чем приступить к основной части, сделаю небольшое напоминание о том, что же такое электронный трансформатор и для чего он предназначен. Трансформатор используется для преобразования одной переменной напряжения в другую (например, 220 вольт в 12 вольт). Это свойство электронного трансформатора очень широко используется в радиоэлектронике. Существуют однофазные (ток течёт по двум проводам – фаза и «0») и трёхфазные (ток течёт по четырём проводам – три фазы и «0») трансформаторы. Основным значимым моментом при использовании электронного трансформатора является то, что при понижении напряжения сила тока в трансформаторе увеличивается.

У трансформатора имеется как минимум одна первичная и одна вторичная обмотка. Питающее напряжение подключается на первичную обмотку,  ко вторичной обмотке подключается нагрузка, либо снимается выходное напряжение. В понижающих трансформаторах провод первичной обмотки всегда имеет меньшее сечение, чем провод вторичной. Это позволяет увеличить количество витков первичной обмотки и как следствие её сопротивление. То есть при проверке мультиметром первичная обмотка показывает сопротивление в разы большее, чем вторичная. Если же по какой-то причине диаметр провода вторичной обмотки будет небольшим, то по закону Джоуля-Лэнса вторичная обмотка перегреется и спалит весь трансформатор. Неисправность трансформатора может заключаться в обрыве и или КЗ (коротком замыкании) обмоток. При обрыве мультиметр показывает единицу на сопротивлении.
