Подробная инструкция

Основные функции и возможности реле времени Т3230

Реле времени Т3230 представляет собой устройство, которое используется для управления временными параметрами и графиками работы различных электротехнических систем. Оно обладает множеством полезных функций, которые позволяют настраивать и контролировать работу системы в соответствии с требуемыми условиями.

Вот некоторые из основных функций и возможностей реле времени Т3230:

1. Точная настройка времени: реле времени Т3230 позволяет точно установить время работы системы и задать необходимые интервалы. Оно имеет возможность программирования временных параметров с точностью до миллисекунд.

2. Множество режимов работы: реле времени Т3230 обладает различными режимами работы, которые позволяют настроить периодичность работы системы. Это может быть постоянная работа, циклическая работа с заданным интервалом или работа по дням недели или датам.

3. Управление нагрузкой: реле времени Т3230 может управлять нагрузкой, подключенной к нему. Например, оно может включать или выключать свет, электроприборы, системы отопления и охлаждения и т. д. в определенное время или по заданному графику работы.

4. Первичная настройка: реле времени Т3230 имеет удобный интерфейс, который позволяет пользователю легко и быстро настроить параметры работы устройства. Он оснащен кнопками и дисплеем для отображения текущих настроек и установки новых значений.

5. Гибкие настройки: реле времени Т3230 предлагает широкий выбор настроек и конфигураций для контроля и управления временем работы системы. Пользователь может выбрать необходимые настройки в соответствии с требованиями и особенностями работы системы.

6. Быстрый доступ к настройкам: реле времени Т3230 позволяет сохранить несколько наборов настроек и легко переключаться между ними. Это позволяет быстро менять настройки работы системы в зависимости от текущих потребностей.

Вышеуказанные функции и возможности делают реле времени Т3230 мощным инструментом для управления временными параметрами различных систем. Благодаря своей гибкости и простоте использования, оно находит широкое применение в различных сферах, включая промышленность, строительство, энергетику и многие другие.

Купите таймер Т3230: рекомендации перед покупкой

Если вы ищете надежный и функциональный таймер, то модель Т3230 может быть отличным вариантом для вас. Однако перед покупкой следует учесть несколько важных факторов, чтобы быть уверенным в выборе.

Во-первых, убедитесь, что таймер Т3230 соответствует вашим потребностям. Он имеет широкий диапазон функций, от отсчета времени до плавного срабатывания и настройки звукового сигнала. Удостоверьтесь, что эти функции соответствуют вашим требованиям и что вы сможете использовать их в повседневной жизни.

Во-вторых, обратите внимание на качество и надежность таймера Т3230. Используйте интернет-ресурсы для ознакомления с отзывами пользователей и экспертными тестированиями

Узнайте о репутации производителя и их гарантийных условиях

Важно, чтобы ваш таймер был долговечным и не причинял проблем в эксплуатации

Третье, рассчитайте свой бюджет. Таймер Т3230 будет стоить вам деньги, поэтому имейте в виду вашу финансовую возможность. Вы можете сравнить цены на различных веб-сайтах или посетить розничные магазины, чтобы найти лучшую сделку. Помните, что иногда стоит заплатить чуть больше за качество продукта.

Наконец, прежде чем купить таймер Т3230, проведите небольшое исследование о магазинах или веб-сайтах, предлагающих эту модель. Узнайте о их репутации и возможности возврата или обмена товара в случае неудовлетворительной покупки. Это поможет вам сделать осознанный выбор и избежать разочарований.

Не забывайте о том, что таймер Т3230 может быть полезным и удобным устройством в вашей повседневной жизни. Следуйте нашим рекомендациям перед покупкой, чтобы быть уверенными в вашем выборе и наслаждаться всеми преимуществами этого таймера.

Установка батарей и проверка их работы

Для работы таймера Т3230 вам потребуется установить батареи. Таймер использует две батареи типа ААА, которые можно приобрести в любом магазине электроники или супермаркете.

Чтобы установить батареи, выполните следующие шаги:

1. Откройте крышку отсека для батарей на задней стороне таймера.
2. Вставьте две батареи в отсек с учетом полярности. Убедитесь, что плюсовой (+) полюс соответствует плюсовому (+) знаку на отсеке, а минусовой (-) полюс – минусовому (-) знаку.
3. Закройте крышку отсека для батарей.

После установки батарей, рекомендуется провести проверку их работы:

1. Убедитесь, что таймер находится в выключенном состоянии.
2. Нажмите кнопку «Тест» на лицевой панели таймера.
3. Если на дисплее отображается информация о работе батарейы и их заряде, значит, установка прошла успешно.

Если на дисплее не появляется информация о батареях или они отображаются неправильно, проверьте правильность установки батарей.

После успешной проверки батарей, вы можете приступить к настройке таймера и использованию его функций в соответствии с инструкцией, прилагаемой к устройству.

Шаг 2: Подключение питания

Перед тем, как начать настраивать таймер Т3230, вам необходимо подключить его к источнику питания. В этом шаге показано, как правильно выполнить это действие.

1. Возьмите кабель питания, поставляемый в комплекте с таймером.

2. Найдите разъем для подключения кабеля на задней стороне таймера.

3. Внимательно вставьте один конец кабеля в разъем питания на таймере.

4. Введите другой конец кабеля в розетку или штекер/розетку у себя на стене.

5

Обратите внимание на индикатор питания на передней панели таймера. Если индикатор светится, значит таймер успешно подключен к питанию

Примечание: Перед тем, как подключать или отключать таймер от источника питания, убедитесь, что он выключен. Это предотвратит возможные повреждения или короткое замыкание.

Следуя этим простым шагам, вы успешно подключите питание к таймеру Т3230 и будете готовы перейти к следующему шагу настройки.

Instructions manual for timer cycler T2310

In these lines I will describe how to set the time various modes and the like, first look at the scan of the original manual below is my transcript which can help.

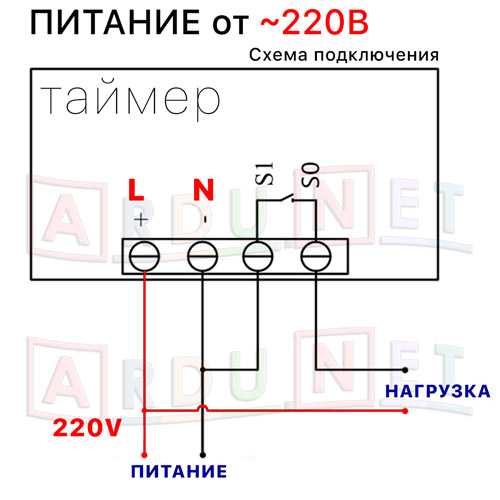

Here is schematic for time controller both version 12/24V and 110-220V

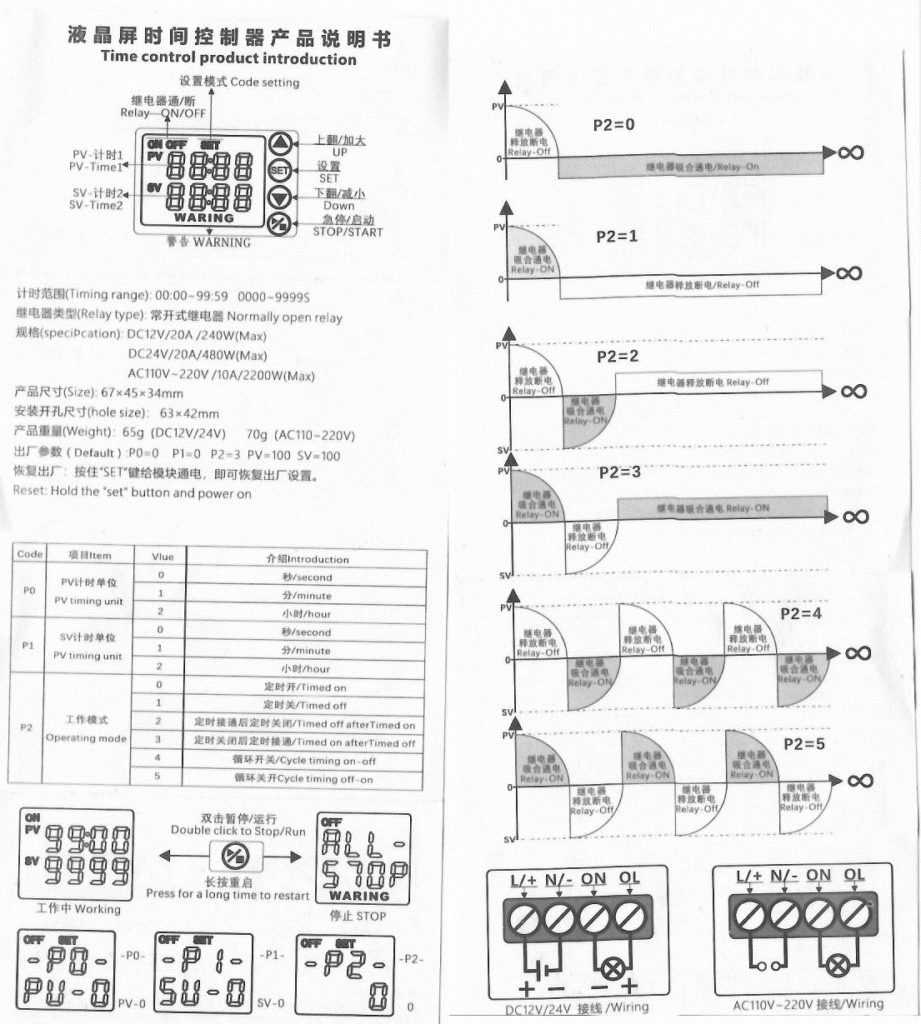

oficial manual from manufacturer

Press the SET button twice the value in the PV line starts flashing with the up / down arrows increasing or decreasing the value with the SET button confirm the value and the SV value starts flashing again with the up / down arrows increasing or decreasing the value with the SET button.

Play-Stop button Allows you to start and stop the timer, when pressed for a long time, it restart timmer.

Press and hold the SET button to get to the menu where you can change the time units and cycle types

P0 – PV time value 1-Seconds, 2-Minutes 3-Hours

P1- SV time value 1-Seconds, 2-Minutes 3-Hours

P2- Operating mode

P2 = 0- The relay is switched off after the PV value has been switched on and remains switched on

P2 = 1- The relay is switched on and after the PV value is delayed it switches off and remains off

P2 = 2 Relay is off timed PV value, then turns on timed SV value and turns off permanently

P2 = 3 The relay is switched on reads the SV value, then switches off the timer SV value and switches on permanently

P2 = 4 is an “infinite” cycler with the relay first time the off PV value and then on time the SV value

P2 = 5 is an “infinite” cycler with the relay timing the first PV value and then the off time the SV value

Reset time controller press the SET button before switching on the network then switch on the timer and keep the button pressed for two seconds, the controller should reset to the default values.

110V-220V version of time controller

Technical parameters:

• Controller type： Intelligent Microcomputer Timer Delay Relay Controller Module
• Operating Voltage：DC 12V/24V , AC110-220V
• Control circuit voltage：DC 12V/24V , AC110-220V
• Relay carrying power：240W, 480W, 10A（max）
• Recommended power：＜Relay carrying power×80%
• Relay type：Normally open relay
• Power consumption：＜1W
• Relay service life：100000 Times
• Timing error：±3s（in 24 hours）
• Weight：65g
• Size：67mm×45mm×34mm
• Fixed way：Embedded Hole 63mm×42mm

Product advantages：

• Independent crystal oscillator, more accurate timing
• Convenient direct output wiring
• Add buzzer and audible alarm
• Add pause button to stop urgently
• Start and stop setting mode, provincial conversion, which is more convenient
• Automatically save when power off, run automatically when power on
• Timing units can be set separately, with 36 working combinations
• Timing range: 0-999 seconds, minutes, hours
• To count in minutes or hours, the digital tube flashes in seconds.

Рекомендации по правильному использованию и настройке таймера Т3230

1. Планируйте свое время: Прежде чем начать использовать таймер Т3230, рекомендуется составить план своих задач на день. Запишите все, что вам нужно сделать, и установите соответствующее время на таймере для каждой задачи.

2

Устанавливайте приоритеты: Отмечайте задачи, которые имеют наивысшую важность или срочность. Это поможет вам использовать таймер Т3230 более эффективно, так как вы сможете сосредоточиться на задачах, которые требуют больше времени и усилий

3. Используйте таймер постепенно: Если вы новичок в использовании таймера Т3230, рекомендуется начать с небольших интервалов времени, например, 25 минут работы и 5 минут перерыва. Постепенно увеличивайте продолжительность рабочих сессий и перерывов, чтобы найти оптимальный режим для себя.

4. Используйте таймер для перерывов: Таймер Т3230 может быть использован не только для отслеживания времени работы, но и для установки перерывов. Не забывайте делать перерывы, чтобы отдохнуть и снять стресс. Настройте таймер на определенное количество времени, например, 10 минут, и используйте это время для расслабления, растяжки или прогулки.

Время	Длительность
07:00-08:00	Рабочая сессия
08:00-08:15	Перерыв
08:15-09:00	Рабочая сессия

5. Поддерживайте регулярность: Для максимальной эффективности таймера Т3230, старайтесь использовать его каждый день. Установите регулярное расписание работы и перерывов и придерживайтесь его.

6. Отключите отвлекающие факторы: Чтобы использовать таймер Т3230 максимально эффективно, избегайте отвлекающих факторов, таких как социальные сети, сообщения или посторонние задачи. Сосредоточьтесь только на задаче, которую вы выполняете в данный момент.

7. Отмечайте достижения: Помимо отслеживания времени, таймер Т3230 может быть использован для отметки выполненных задач. После завершения задачи, отметьте ее на таймере и отметьте прогресс, который вы достигли.

Внедрение этих рекомендаций в использование и настройку таймера Т3230 поможет вам управлять временем более эффективно и повысить продуктивность работы.

Программирование

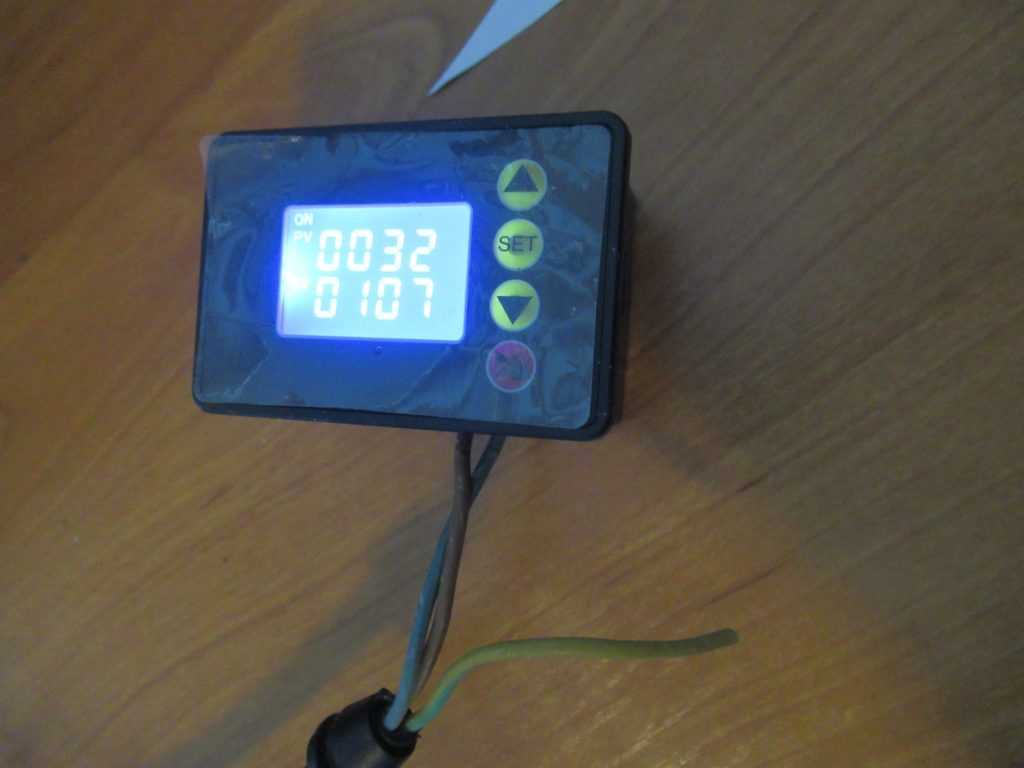

На лицевой панели есть четыре кнопки при нажатии два раза на кнопку set на дисплее мигает верхняя строка, кнопками стрелочка вверх и стрелочка вниз можно установить числовое значение которое нам нужно, еще раз нажав на кнопку set на дисплее мигает нижняя строка, кнопками стрелочка вверх и стрелочка вниз мы можем установить числовое значение в нижней строке еще раз нажав на кнопку set можно выйти из настройки. Нажав и удержав кнопку set заходим в настройки, кнопками стрелочка вверх или стрелочка вниз можно выбрать настройку которую нужно изменить.

Настройка P0

Можно выбрать в каких единицах таймер будет считать время. Значение PU-0 таймер, считает в секундах, PU-1 таймер считает в минутах, PU-2 таймер считает в часах, можно установить от одного часа до 999 часов.

Настройка P1

Можно выбрать в каких единицах таймер будет cчитать время в нижней строке. Значение аналогичный как для настройки P0.

Настройка P2

Режим работы таймера режим 0 и 1 разовые режим и режим 1,2 эта программа пауза работа пауза, режим 4,5 это циклические режимы.

Режим 0 разовая программа

После подачи питания на реле нагрузка не включается на время которое установлено в верхней строке дисплея по окончании времени которое установлено в верхней строке дисплее питание подается на нагрузку и так будет пока подается питание на реле. Перезапустить программу можно нажать и держать кнопку старт/стоп или обесточить и подать питание на реле снова.

Режим 1 разовая программа

После подачи питания на реле нагрузка включается на время которое установлено в верхней строке дисплея, после окончания времени которое установлено в верхней строке дисплея нагрузка обесточивается и так будет пока подается питание на реле. Перезапустить программу можно нажать и удержать кнопку стоп/старт или обесточить реле и подать питание снова.

Режим 2 пауза работа пауза

Нагрузка не включается на время которое установлено в верхней строке дисплея по окончанию времени который установлен на верхней строке дисплея включается нагрузка, на время которое установлено в нижней строке дисплея, после окончания времени которое установлено в нижней строке дисплея нагрузка обесточивается и так будет пока подается питание на реле. Перезапустить программу можно нажав и удержал кнопку старт/старт или обесточить реле и подать питание снова.

Режим 3 пауза работа пауза

Нагрузка включается на время которую установлена в верхней строке дисплея после окончания времени которое установлено в верхней строке дисплея нагрузка выключается на время которое установлено в нижней строке дисплея, после окончания времени которое установлено в нижней строке дисплея нагрузка включается и так будет пока подается питание на реле. Перезапустить программу можно нажав кнопку старт/стоп или обесточить и подать питание снова.

Режим 4 циклическая программа

Нагрузка не включается на время которое установлено в верхней строке дисплея после окончания времени которое установлено в верхней строке дисплея нагрузка включается на время, которое установлено в нижней строке дисплее и так будет бесконечно долго пока подается питание на реле.

Режим 5 циклическая программа

Нагрузка включается на время которое установлено в верхней строке дисплея, после окончания времени которое установлено в верхней строке дисплее нагрузка выключается на время которой установлена в нижней строке дисплея и так будет бесконечно долго пока подается питание на реле.

Примечание

Двойным нажатием на кнопку старт/стоп любую программу можно приостановить, запустить программу можно аналогичным способом.

Подготовка перед настройкой

Прежде чем приступить к настройке таймера Т3230, необходимо выполнить несколько подготовительных шагов:

1. Убедитесь, что у вас есть все необходимые компоненты для настройки таймера: сам таймер Т3230, инструкция по эксплуатации, а также необходимые кабели и аксессуары.
2. Проверьте наличие батареек. Убедитесь, что в таймере установлены полностью заряженные батарейки или подключено питание. Если батарейки установлены, убедитесь, что они не разряжены и правильно установлены в таймер.
3. Ознакомьтесь с инструкцией по эксплуатации. Перед настройкой таймера рекомендуется внимательно прочитать инструкцию, чтобы быть уверенным в корректном выполнении каждого шага.
4. Определите назначение и цели настройки. Прежде чем приступить к настройке, определите, для чего и как вы будете использовать таймер Т3230. Это позволит определить необходимые настройки и процедуры.
5. При необходимости подготовьте рабочее место. Перед настройкой убедитесь, что у вас есть комфортное рабочее место с доступом к необходимым инструментам и материалам.

После выполнения всех подготовительных шагов вы будете готовы к началу настройки таймера Т3230 согласно инструкции по эксплуатации.

Полный гайд по настройке таймера Т3230 за 5 минут

Настройка таймера Т3230 может показаться сложной задачей на первый взгляд, но с нашим полным гайдом вы сможете выполнить это всего за 5 минут! Следуйте инструкциям, представленным ниже, и у вас не возникнет проблем с этой процедурой.

Шаг 1: Подготовьте все необходимые материалы и инструменты. Вам понадобится таймер Т3230, инструкция по его настройке, а также, возможно, отвертка или другой инструмент для открытия корпуса.

Шаг 2: Ознакомьтесь с инструкцией по настройке. Внимательно прочитайте ее, чтобы понять последовательность действий и возможные особенности вашей модели таймера.

Шаг 3: Убедитесь, что таймер выключен. Если он активен, выключите его, нажав соответствующую кнопку.

Шаг 4: Откройте корпус таймера, если это необходимо для настройки. Внимательно следуйте инструкции, чтобы избежать повреждения корпуса и внутренних компонентов.

Шаг 5: Включите таймер и перейдите в режим настройки. Обычно это делается путем удерживания определенной кнопки или комбинации клавиш на короткое время. Подробные инструкции можно найти в руководстве.

Шаг 6: Используйте клавиши управления таймером для настройки нужных параметров. Обычно это включает в себя установку времени, выбор режимов работы и другие функции, доступные на вашей модели.

Шаг 7: Проверьте правильность настройки. Убедитесь, что все параметры установлены верно, и нет ошибок при выборе режимов и времени.

Шаг 8: Сохраните настройки и закройте корпус таймера, если вы его открывали. Удерживайте соответствующую кнопку, чтобы сохранить настройки и перевести таймер в рабочий режим.

Шаг 9: Поздравляем! Теперь ваш таймер Т3230 полностью настроен и готов к использованию. Повторно проконтролируйте все настройки, чтобы быть уверенным в их правильности, и начинайте пользоваться удобной и надежной функциональностью этого устройства.

Следуя всем этим шагам, вы сможете настроить таймер Т3230 за 5 минут и использовать его для управления временем в различных ситуациях. Удачной настройки!

Настройка параметров работы реле времени Т3230

Реле времени Т3230 предлагает широкий спектр возможностей для настройки параметров работы. Это позволяет пользователю максимально гибко настроить устройство под свои потребности и требования.

1. Настройка времени

Для начала необходимо настроить время работы реле времени. Включите устройство и войдите в меню настроек с помощью кнопки «Set» или «Настройка». В меню выберите пункт «Время» и укажите текущую дату и время. Подтвердите настройку кнопкой «OK» или «Применить».

2. Настройка режимов работы

Реле времени Т3230 позволяет выбирать один из нескольких режимов работы:

• Автоматический режим — реле времени автоматически включается и выключается в заданные временные интервалы.
• Ручной режим — реле времени включается и выключается вручную по команде пользователя.
• Датчик освещенности — реле времени автоматически реагирует на изменение освещенности и включается или выключается соответствующим образом.

Для выбора режима работы войдите в меню настроек с помощью кнопки «Set» или «Настройка». В меню выберите пункт «Режим работы» и выберите необходимый режим. Подтвердите настройку кнопкой «OK» или «Применить».

3. Настройка временных интервалов

В режиме автоматического режима у реле времени Т3230 есть возможность настроить временные интервалы, в течение которых оно будет включаться и выключаться. Для этого войдите в меню настроек с помощью кнопки «Set» или «Настройка». В меню выберите пункт «Временные интервалы» и укажите нужные значения времени. Подтвердите настройку кнопкой «OK» или «Применить».

4. Настройка датчика освещенности

Для использования датчика освещенности в режиме «Датчик освещенности» необходимо подключить его к соответствующим входам реле времени Т3230. Затем войдите в меню настроек с помощью кнопки «Set» или «Настройка». В меню выберите пункт «Датчик освещенности» и настройте его параметры согласно инструкции по эксплуатации датчика. Подтвердите настройку кнопкой «OK» или «Применить».

5. Настройка дополнительных функций

Реле времени Т3230 предлагает также ряд дополнительных функций, которые можно настроить в меню параметров:

• Задержка выключения — установка времени задержки перед выключением реле времени после включения.
• Защита от перепадов напряжения — автоматическое выключение реле времени при перепадах напряжения в электрической сети.
• Защита от короткого замыкания — автоматическое выключение реле времени при обнаружении короткого замыкания.

Для настройки дополнительных функций войдите в меню настроек с помощью кнопки «Set» или «Настройка». В меню выберите соответствующий пункт и настройте нужные параметры. Подтвердите настройку кнопкой «OK» или «Применить».

После завершения настройки всех параметров работы реле времени Т3230 сохраните настройки кнопкой «Сохранить» или «Save». Устройство готово к эксплуатации в соответствии с заданными параметрами.

Настройка времени на таймере Т3230: шаги и рекомендации

Шаг 1: Вход в меню настройки

Включите таймер Т3230, нажав на кнопку питания. Затем нажмите кнопку «Настройки» на панели управления. Это откроет главное меню настройки.

Шаг 2: Настройка времени

В главном меню настройки найдите опцию «Время» или «Настройка времени». Обычно это отображается в виде иконки часовой стрелки. Нажмите на эту опцию, чтобы войти в меню настройки времени.

Шаг 3: Установка текущей даты

В меню настройки времени найдите опцию «Дата» или «Установка даты». Выберите эту опцию и используйте кнопки на панели управления, чтобы ввести текущую дату. Обычно это делается поочередно – сначала выбирается год, затем месяц, а затем число.

Шаг 4: Установка текущего времени

После настройки даты найдите опцию «Время» или «Установка времени». Выберите эту опцию и используйте кнопки на панели управления, чтобы ввести текущее время. Обычно это делается поочередно – сначала выбирается час, затем минуты, а затем секунды.

Рекомендации:

• Проверьте, поддерживает ли таймер Т3230 настройку времени с использованием 24-часового формата или только 12-часового формата. Узнайте это в инструкции пользователя.

• Вводите время и дату соответствующим образом, чтобы избежать ошибок или путаницы. Проверьте правильность каждого введенного числа, чтобы быть уверенным в точности настройки.

• Регулярно проверяйте и обновляйте настройку времени на таймере Т3230, чтобы быть актуальным и точным

Это особенно важно, если у вас есть планы, зависящие от правильного времени

Следуя этим шагам и рекомендациям, вы сможете правильно настроить время на таймере Т3230 и использовать его эффективно в своих нуждах и задачах.

Выбор необходимых параметров для работы реле времени

Для правильной работы реле времени Т3230 необходимо выбрать определенные параметры, которые будут соответствовать требованиям и условиям вашего проекта. Все настройки осуществляются при помощи регулировочных рычагов и кнопок на передней панели реле.

1. Выбор временных характеристик

Перед началом работы с реле времени Т3230 необходимо выбрать временные характеристики. Реле может работать в режиме времени размедленного включения (TIME ON) или времени размедленного выключения (TIME OFF).

2. Установка времени задержки

Для выбранного режима работы необходимо установить время задержки. Это время определяет, через какой промежуток после включения или выключения реле произойдет соответствующее действие. Время задержки регулируется при помощи соответствующего регулировочного рычага.

3. Установка времени работы

Если реле работает в режиме времени размедленного включения (TIME ON), то необходимо установить время работы. Это время определяет, сколько времени реле будет находиться во включенном состоянии. Время работы также регулируется при помощи соответствующего регулировочного рычага.

4. Установка времени отдыха

Если реле работает в режиме времени размедленного выключения (TIME OFF), то необходимо установить время отдыха. Это время определяет, сколько времени реле будет находиться в выключенном состоянии. Время отдыха также регулируется при помощи соответствующего регулировочного рычага.

5. Дополнительные параметры

В зависимости от требований вашего проекта, реле времени Т3230 может иметь дополнительные параметры, такие как: настройка возможности автоматического повторного включения, настройка режима работы (постоянного включения или мигания) и другие. Для выбора этих параметров необходимо ознакомиться с документацией и инструкцией по эксплуатации реле времени.

Следуя этим шагам и правильно настраивая параметры реле времени Т3230, вы сможете обеспечить его корректную работу в вашем проекте.

Основные функции таймера Т3230

Таймер Т3230 предоставляет ряд полезных функций, которые могут быть использованы в различных ситуациях. Ниже приведены основные возможности этого таймера:

Функция	Описание
Точное измерение времени	Таймер Т3230 обладает высокой точностью измерения времени и может использоваться для измерения различных промежутков времени с учетом миллисекунд.
Множество режимов работы	Таймер Т3230 предлагает несколько режимов работы, таких как секундомер, отсчет времени назад и таймер с интервалами. В каждом из режимов таймер предлагает определенный набор функций, что делает его универсальным и удобным в использовании инструментом.
Возможность запуска по расписанию	Таймер Т3230 позволяет запускать заданные функции по предварительно установленному расписанию. Например, можно установить таймер на выполнение определенного действия в определенное время каждый день.
Широкий диапазон установки времени	Таймер Т3230 позволяет устанавливать различные промежутки времени, начиная от долей секунды и до нескольких часов. Это позволяет использовать таймер для различных целей, в зависимости от требуемых временных интервалов.
Простота настройки и использования	Таймер Т3230 оснащен удобным и интуитивно понятным пользовательским интерфейсом, что делает его простым в настройке и использовании. Благодаря этому, таймер может быть использован даже теми, кто не обладает специальными навыками или знаниями в области программирования.

В целом, таймер Т3230 предлагает широкий набор функций, что делает его полезным инструментом для различных ситуаций, где требуется точное измерение времени или выполнение определенных операций по заданному расписанию.
