Все о защите трансформатора и схемах защиты трансформатора

Назначение предохранительных клапанов трансформатора

Предохранительные клапаны – это важные элементы, устанавливаемые на трансформаторах напряжения 110 кВ, предназначенные для защиты оборудования от повреждений, вызванных избыточным давлением внутри его камеры.

Основное назначение предохранительных клапанов – обеспечить безопасную эксплуатацию трансформатора, предотвратить разрушение его оболочки или внутреннего оборудования в случае аварийных состояний, связанных с избыточным давлением.

Когда внутреннее давление трансформатора достигает определенного уровня, предохранительный клапан автоматически открывается и выпускает излишнее давление, нормализуя ситуацию. Таким образом, он защищает трансформатор и его окружающую среду, предотвращая возможные аварии, пожары или взрывы.

Предохранительные клапаны работают на основе принципа пружинного механизма или гидродинамического действия. Обычно они устанавливаются в верхней части крышки трансформатора.

При выборе предохранительного клапана для трансформатора следует учитывать его параметры, такие как давление срабатывания, перепускная способность и материал, из которого изготавливается клапан.

Важно отметить, что предохранительные клапаны трансформаторов должны регулярно проверяться и проходить техническое обслуживание для обеспечения их надежной работы и защиты оборудования

Технические характеристики и основные показатели газовых реле

Модель	Условный проход, мм	Исполнение фланца, мм	Диапазон напряжений, В	Степень защиты	Масса, кг
РГЧЗ-66	75	квадратное, 125	5
EMB BF 80/Q	80	квадратное, 125	~= 12 – 250	IP 54	5
EMB BF 50/10	50	круглое, Ø 165	~= 5 – 250	IP 56	5,9
РЗТ-80	80	квадратное, 125	~= 16 – 260	IP 44	6
РЗТ-50	50	круглое, Ø 165	~= 16 – 260	IP 44	6,7
COMEM UNEL 80 H	80	круглое, Ø 200	~= 2 – 250	IP 65	5,8
COMEM UNEL 50 H	50	круглое, Ø 165	~= 2 – 250	IP 65	4,9
ОРГРЭСЭНЕРГО РГТ-80-201	80	квадратное, 125 адаптация Ø 165	~= 1 – 300	IP 65	6
ОРГРЭСЭНЕРГО РГТ-50-201	50	квадратное, 125 адаптация Ø 165	~= 1 – 300	IP 65	6,5
MESSKO MBR-80	80	круглое	~= 1.2 – 250	IP 55
MESSKO MBR-50	50	круглое	~= 1.2 – 250	IP 55
VILLE QJ-80	80	квадратное, 125	11
VILLE QJ-50	50	квадратное, 125	10
CEDSAPE BQ80420N	80	круглое, Ø 165	~= 3 – 250
ATVUS GOR 3M	80	~= 3 – 250	IP 67/X7
ATVUS GOR 2M	50	~= 3 – 250	IP 67/X7

Вопрос-ответ:

Зачем нужна защита трансформаторов предохранителями?

Защита трансформаторов предохранителями необходима для обеспечения безопасности работы электрической сети и предотвращения возможных повреждений трансформаторов. Предохранители позволяют контролировать и ограничивать ток, проходящий через трансформатор, и перекрывать цепь в случае превышения заданных значений, что помогает предотвратить перегрев и перегрузку трансформатора.

Как работают предохранители для защиты трансформаторов?

Предохранители для защиты трансформаторов работают на основе термического и электродинамического принципов. В случае превышения тока, предохранитель нагревается, вызывая расплавление внутреннего провода и разрыв цепи. Это предотвращает дальнейший проток тока и защищает трансформатор от повреждений и перегрева.

Как выбрать правильные предохранители для защиты трансформаторов?

Выбор правильных предохранителей для защиты трансформаторов зависит от номинальной мощности и номинального тока трансформатора. Необходимо учитывать и максимальные значения тока, которые могут возникнуть в сети. Рекомендуется использовать предохранители, соответствующие стандартам безопасности и требованиям электрической сети, чтобы обеспечить эффективную защиту трансформаторов.

Какие преимущества имеют предохранители для защиты трансформаторов?

Предохранители для защиты трансформаторов обладают рядом преимуществ. Они обеспечивают надежную защиту цепи от перегрузок и коротких замыканий, предотвращая повреждения трансформаторов и снижая риск возгорания. Предохранители также могут быть легко заменены в случае срабатывания, что упрощает обслуживание и обеспечивает бесперебойную работу электрической сети.

Каковы особенности установки предохранителей для защиты трансформаторов?

Установка предохранителей для защиты трансформаторов должна производиться в соответствии с инструкциями производителя и рекомендуемыми стандартами безопасности. Высота установки и выбор корпусов предохранителей должны быть оптимальными для обеспечения эффективной работы и защиты. Также необходимо правильно подключить провода и контролировать нормальную работу предохранителей.

Зачем нужны предохранители для защиты трансформаторов?

Предохранители используются для защиты трансформаторов от перегрузок и коротких замыканий. Они предназначены для быстрого отключения электрической цепи в случае превышения допустимых токов или короткого замыкания, чтобы предотвратить повреждение трансформатора и другого оборудования в системе.

Особенности установки предохранителей на трансформаторы

Установка предохранителей на трансформаторы имеет несколько особенностей, которые необходимо учитывать:

1. Расчет необходимого номинала предохранителя

Перед установкой предохранителя необходимо правильно рассчитать его номинал. Это позволит обеспечить эффективную защиту трансформатора от перегрузок и коротких замыканий. Расчет номинала предохранителя учитывает мощность трансформатора, его номинальный ток и характеристики нагрузки.

2. Выбор типа и конструкции предохранителя

При выборе предохранителя для установки на трансформатор необходимо учитывать его тип и конструкцию. Например, которая тип предохранителя лучше выбрать — трубчатый или плавкий. Конструкция предохранителя также должна соответствовать его назначению и особенностям работы трансформатора.

3. Установка предохранителей в соответствии с инструкциями

Установка предохранителей на трансформаторы должна выполняться в строгом соответствии с инструкциями производителя и предусмотренными нормами безопасности. Неправильная установка предохранителей может привести к их ненадежной работе или снижению эффективности защиты.

4. Регулярная проверка и обслуживание предохранителей

После установки предохранителей на трансформаторы необходимо осуществлять регулярную проверку и обслуживание. Это включает проверку номинала предохранителей, визуальный осмотр на наличие повреждений и замену предохранителей при необходимости. Регулярное обслуживание гарантирует надежную работу предохранителей и безопасность трансформатора.

Принцип действия

Работа поплавкового механизма строится на принципе гидромеханики. Два ртутных контакта реле закреплены на поплавках, они управляют цепями вспомогательного тока. На поплавке, расположенном сверху закреплены контакты, включенные в цепь сигнала. Нижние контакты, расположенные на нижнем, втором поплавке включены в цепь отключения трансформатора.

Рис№2. Газовое реле поплавкового типа

В том случае если в трансформаторе появились повреждения внутри корпуса, в результате которых образуются газы, как продукты разложения трансформаторного масла, они будут подниматься, к маслорасширителю и попадут в газовое реле.

В верхней части реле собираются газ или воздух, трансформаторное масло, заполняющее сосуд газового реле, будет вытесняться, происходит опускание верхнего поплавка, замкнутся контакты, срабатывающие «на сигнал». Включается звуковая сигнализация, на подстанции выпадает контрольный блинкер.

Последующие за этим дальнейшее понижение уровня трансформаторного масла в баке вызывает опускание нижнего поплавка, происходит замыкание нижних контактов, срабатывающих на отключение трансформатора.

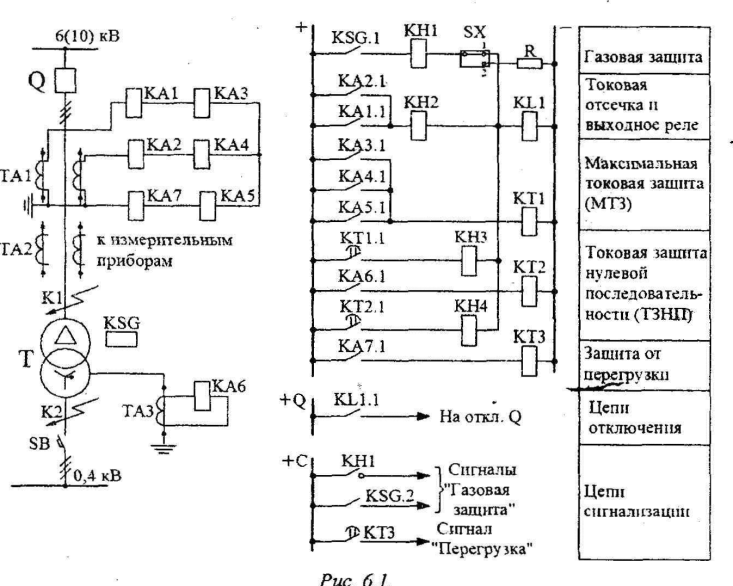

Рис №3. Принципиальная схема включения газового реле

Бурное газообразование вызывает течь масла из трансформаторного бака в расширитель, вследствие этого происходит поворачивание нижним поплавком – пластины, она опрокидывается, вызывая отключение трансформатора.

Срабатывание реле, происходит при скорости протекания масла по трубе — 50см/сек. Чувствительность реле на скорость протекания масла регулируется, для этого регулировочный грузик на градуированной пластине устанавливают на соответствующее значение. Реле регулируется на срабатывание, при любой скорости движения масла от 50 до 150см/сек.

Наблюдение за работой реле можно осуществить через смотровое окошко, на которое нанесена шкала уровня. В верхнем окне, видно, сколько вытеснено масла в см3, нижнее смотровое окно показывает уровень масла выше верхнего края выхода дроссельной шайбы в сантиметрах.

На корпусе реле, на его крышке и на дне, находятся два специальных краника, с помощью верхнего производят отбор и выпуск газа, через нижний выполняют отбор масла и опорожняют сосуд реле.

Газовое реле чашечного типа

Реле чашечного типа относятся к более совершенным современным моделям, используемым в газовой защите трансформатора, вместо поплавка в корпусе расположена чашка, которая может вращаться вокруг своей оси. При понижении уровня масла в реле, происходит замыкание контакта, при ускоренном образовании газа, происходит поворот лопасти, контакты отключаются.

Газовое реле лопастного типа

Принцип действия газовой защиты, реле лопастного типа идентичен работе поплавкового реле, отличие заключается в том, что его главный элемент состоит из поплавка и лопасти, они соединены с ртутным контактом, срабатывающим на отключение.

Поплавковые реле газовое реле

У поплавковых реле внутри кожуха укреплены на шарнирах два поплавка, представляющие собой полые металлические цилиндры. На поплавках укреплены ртутные контакты, соединенные гибкими проводами с выводными зажимами на крышке реле. Ртутный контакт представляет собой стеклянную колбочку с впаянными в ее вертикальную часть двумя контактами. Колбочки содержат небольшое количество ртути, которая в определенном положении колбочки замыкает между собой контакты, чем создается цепь через реле. При скорости движении потоков газа и масла порядка 0,5 м/с нижний поплавок, находящийся на пути потока опрокидывается и происходит замыкание его ртутных контактов в цепи отключения. Благодаря тому, что при КЗ (коротком замыкании) в трансформаторе сразу возникает бурное газообразование, ГЗ производит отключение с небольшим временем 0,1-0,3 сек. Отключающий элемент работает также при большом понижении уровня масла в корпусе реле.

Что такое анцапфа: определение и назначение

Анцапфа трансформатора – это переключатель ПБВ, располагающийся на стороне высшего напряжения. Предназначается для корректировки коэффициента трансформации. В простом понимании процесс предполагает изменение числа витков в обмотке, что по физическим законам корректирует величину напряжения.

Подобный элемент позволяет изменять уровень напряжения на +/- 10%. Уровень зависит от мощности силового оборудования, его технических особенностей. Регулировка анцапфы трансформатора 10/0,4 кв осуществляется только при выведенном в ремонт оборудовании (переключение без возбуждения).

Выполнять корректировку в любое удобное время не представляется возможным, так как осуществление операции требует обесточивания абонентов. Именно поэтому на мощных трансформаторах силовых подстанций от 110 кВ и выше используется другое устройство, именуемое РПН.

Регулировка напряжения под нагрузкой считается усовершенствованной анцапфой, которая позволяет изменять количество витков без отключения. Для комфорта соблюдения режимов диспетчерским персоналом, РПН дополняется телемеханикой.

Предохранительная труба

Предохранительная труба 7 ( см. рис. 120, а) устанавливается на силовых трансформаторах мощностью 1000 кВ — А и выше и представляет собой стальной цилиндр, соединенный с баком трансформатора. Верхний конец предохранительной трубы закрыт стеклянным диском ( диафрагмой), а нижний, снабженный фланцем, прикреплен болтами к крышке трансформатора.

Предохранительная труба служит для предотвращения взрыва бака трансформатора при недопустимом повышении в нем давления вследствие происходящих внутренних аварийных процессов ( Пожар стали и др.), вызывающих разложение масла и интенсивное образование газов. В случае достижения давления в баке опасной величины диафрагма предохранительной трубы разрушается и таким образом обеспечивается выброс газов и масла наружу.

Предохранительная труба сообщается с баком и служит для отвода газов в атмосферу при бурном газообразовании вследствие пожара стали и других серьезных повреждений. Предохранительная труба представляет собой стальной цилиндр, один конец которого снабжен фланцем и крепится болтами к крышке, а второй закрыт мембраной из стекла или фольги.

Предохранительные трубы обычно устанавливают на крышке трансформатора, а предохранительные клапаны устанавливают чаще всего на верхней части стенки бака. Эти клапаны рассчитаны на давление 8 — 10 12 — 103 Па, при котором начинается их срабатывание ( открытие) и давление 35 — 103 Па, при котором начинается их закрытие.

Предохранительная труба 11 установлена на крышке о трансформатора, и ее наружный конец закрыт стеклянным диском, служащим предохранительной диафрагмой. Предохранительная труба предназначена для защиты от разрушения бака трансформатора, которое может произойти при коротких замыканиях внутри трансформатора, обычно сопровождающихся образованием большого количества газов ( вследствие интенсивного разложения масла) и, как следствие, резким повышением давления внутри бака. При образовании газов и повышении давления внутри бака трансформатора масло проникает в предохранительную трубу и, разрушая стеклянный диск, выбрасывается наружу.

Предохранительная труба сообщается с баком через отверстие в крышке трансформатора.

Назначение предохранительной трубы состоит в том, что при определенных условиях, в частности при временном прекращении подачи газа, она предотвращает перемещение реакции полимеризации из полимеризационного змеевика в буферную емкость или компрессор, что могло бы привести к взрыву. Этот предохранительный участок состоит из трубы, снабженной охлаждением и плотно заполненной проволочной сеткой или кусочками металла ( сталь V2A), которые должны поглощать тепло.

Назначение предохранительной трубы состоит в том, что при определенных условиях, и частности при временном прекращении подачи газа, она предотвращает перемещение реакции полимеризации из полимеризациоиного змеевика в буферную емкость или компрессор, что могло бы привести к взрыву. Этот предохранительный участок состоит из трубы, снабженной охлаждением и плотно заполненной проволочной сеткой или кусочками металла ( сталь V2A), которые должны поглощать тепло.

Концы предохранительных труб должны быть выведены за подошву насыпи, но не менее, чем на 3 ж от края рельсов или края полотна шоссейной дороги.

Различные способы крепления стекла диафрагмы в предохранительной трубе.

Ремонт предохранительной трубы чаще всего сводится к чистке верхней части колена от ржавчины, чистке дыхательной пробки и замене стекла диафрагмы.

Демонтируют предохранительную трубу, расширитель с соединительным трубопроводом и кронштейнами. Кроме того, на предприятии не устанавливают узлы и детали, не имеющие прямого отношения к электрическим испытаниям, например радиаторы, тележку, детали дутьевого охлаждения, приборы контроля и сигнализации. Эти детали комплектуют и сдают на отгрузку отдельно от трансформатора по ведомости демонтажа.

Через предохранительную трубу взрывчатая смесь выходит в атмосферу, унося с собой воду. При проходе через отверстие в трубе часть воды задерживается в обечайке 17 и стекает обратно в затвор.

К предохранительной трубе 9 приварена решетчатая шайба / /, на которую насыпают керамические кольца. Шайба 16 служит для лучшего распределения потока газа в воде.

Принцип действия газовой защиты [ править | править код ]

Расширитель масляного бака

Так как трансформаторное масло, использующееся для изоляции и охлаждения, имеет высокий коэффициент температурного расширения, а температура масла в процессе эксплуатации аппарата может изменяться в широких пределах (-45 °С…+95 °С), объём масла в баке также изменяется. Для компенсации изменения объёма масла служит расширительный бак — резервуар, соединенный с баком трубопроводом и частично заполненный маслом. Объём расширителя выбран таким образом, чтобы во всем диапазоне изменения температур уровень масла в расширителе находился в допустимых пределах. Расширитель оборудуется индикатором уровня масла, воздухоосушителем для поступающего воздуха, трубопроводом для доливки в бак масла.

Газовое реле

В рассечку маслопровода, соединяющего бак и расширитель, устанавливается газовое реле (например, ранее выпускавшиеся типа РГЧЗ-66, ПГ-22, немецкого производства BF-50,BF-80 (реле Бухгольца), или отечественные РЗТ-50, РЗТ-80). Газовое реле имеет герметичный корпус со смотровыми окошками. Сверху на корпусе реле имеется специальный вентиль, предназначенный для выпуска воздуха и отбора проб газа. Газовое реле имеет два поплавковых элемента, действующих при срабатывании на замыкание механически связанных с ними контактов и реагирующих на снижение уровня масла в реле, а также струйный элемент (подвешенная на пути масла пластинка с калиброванным отверстием), срабатывающим при интенсивном движении потока масла из бака в расширитель. В нормальном режиме корпус газового реле заполнен маслом, и контакты, связанные с его поплавковыми и струйным элементами, разомкнуты.

Работа газовой защиты

При внутреннем повреждении в баке защищаемого аппарата — горение электрической дуги или перегрев внутренних элементов — трансформаторное масло разлагается с выделением горючего газа, содержащего до 70 % водорода. Выделяющийся газ поднимается к крышке, и так как аппарат устанавливается с наклоном 1-2 % в сторону расширителя, движется в расширитель. Проходя через газовое реле, газ вытесняет из него масло. При незначительном выделении газа или снижении уровня масла в расширителе до уровня верхнего поплавкового элемента газового реле, он срабатывает, и замыкаются контакты, действующие на сигнал (1-я ступень газовой защиты). При значительном выделении газа срабатывает нижний поплавковый элемент газового реле и замыкаются контакты, действующие на отключение (2-я ступень газовой защиты). При интенсивном движении потока масла из бака в расширитель срабатывает струйный элемент газового реле, действующий на отключение, аналогично нижнему поплавковому элементу. Реле ПГ-22 имеет поплавковые сигнальные элементы, реле РГЗЧ-66 — чашечные. Для газовой защиты регулятора напряжения трансформатора под нагрузкой (РПН) используются струйные реле (например, типа РЗТ-25, RT-25, RS-1000), не имеющие поплавковых элементов и реагирующие только на интенсивное движение потока масла из бака РПН в расширитель. Струйное реле не имеет вентиля для спуска воздуха, и его корпус может быть не полностью заполнен маслом. У некоторых типов струйных реле при срабатывании в смотровом окошке появляется сигнальный флажок. Струйное реле может сработать при доливке масла в бак РПН снизу. После срабатывания струйного реле его контакты остаются замкнутыми, и для возврата реле в исходное положение необходимо нажать кнопку «Возврат». Срабатывание газового реле по скорости потока для струйного газового реле может выбрано установкой лопасти из комплекта.

Роль отсечного клапана на трансформаторе

Основная функция отсечного клапана — предотвращение взрыва трансформатора и защита персонала и окружающих людей от возможных травм или повреждений, а также предотвращение разрушения соседних объектов и инфраструктуры.

Принцип работы отсечного клапана заключается в детектировании аномальных условий, например, повышения давления или температуры внутри трансформатора. Когда такие значения превышают допустимые пределы, отсечной клапан автоматически отключает трансформатор, обеспечивая безопасность и предотвращая возможные аварийные ситуации.

Важно отметить, что отсечной клапан также выполняет функцию предупреждающей системы. Он может быть оснащен звуковыми и световыми сигналами, которые активируются перед отключением трансформатора

Это позволяет оперативно уведомить персонал о возникших проблемах и принять необходимые меры.

Таким образом, наличие отсечного клапана на трансформаторе обеспечивает безопасность эксплуатации и предотвращает возможные аварийные ситуации, защищая персонал и окружающую среду от потенциальных опасностей.

Принцип работы пленочной защиты трансформатора

Более совершенным методом защиты трансформатора, по сравнению с азотной, является пленочная. В этом случае эффект, который дает дегазация масла, полностью используется, что обеспечивает длительную стабильность свойств трансформаторного масла во время работы трансформатора. Кроме того, упрощается технология обработки масла, так как исключается процесс азотирования и облегчается работа эксплуатационного персонала во время работы трансформатора.

Конструктивно пленочная защита выполняется в виде эластичного компенсатора, способного изменять свой объем при всех температурных колебаниях объема масла в трансформаторе, или в виде эластичной мембраны, плавающей на поверхности масла и свободно изгибающейся при изменениях объема масла в расширителе. В обоих случаях в надмасляном пространстве трансформатора сохраняется нормальное атмосферное давление. Уровень масла в расширителе определяется по стрелочному указателю (специальной конструкции), рычаг которого опирается на поверхность пленки. Трансформатор с пленочной защитой заполняется дегазированным маслом. Необходим периодический контроль газосодержания масла.

Принцип действия пленочной защиты трансформатора заключается в следующем: из масла и твердой изоляции удаляется газ. Герметизация трансформатора осуществляется с помощью эластичной емкости, установленной в расширителе трансформатора. Таким образом, обеспечивается более надежная защита изоляции трансформатора, так как исключается не только возможность окисления и увлажнения масла, но в значительной мере уменьшается вероятность возникновения электрических разрядов, центрами развития которых, как правило, являются газовые включения.

На трансформаторах с пленочной защитой, так же, как и на трансформаторах без нее устанавливаются фильтры непрерывной регенерации.

Наружная поверхность эластичной емкости имеет те же размеры и форму, что и внутренняя поверхность расширителя. Воздух или азот поступает внутрь эластичной емкости через осушитель. Внутри расширителя эластичная емкость подвешивается на петлях.

Расширитель трансформатора с пленочной защитой имеет патрубки для соединения с трансформатором и для доливки масла, петли для крепления эластичной емкости, газосборочный коллектор и монтажные люки. Внутри эластичной емкости установлен рычаг стрелочного маслоуказателя для контроля за уровнем масла в расширителе.

Газосборочный коллектор служит для выпуска воздуха из пространства между эластичной емкостью и расширителем во время монтажа. Во время эксплуатации коллектор с помощью реле, реагирующего на появление газа в нем, служит для контроля герметичности расширителя и эластичной емкости. В верхней части расширителя установлено реле поплавкового типа, которое должно подавать сигнал в случае повреждения эластичной емкости. Для более надежной герметизации трансформатора с пленочной защитой вместо предохранительной трубы устанавливается предохранительный клапан.

Пленочная защита трансформаторного масла

Наиболее совершенной является пленочная защита масла трансформатора. Расширитель изготавливается разъемным. Он наполняется маслом точно до разъема и накрывается маслостойкой пластиковой пленкой. Пленка собрана в складки., .При расширении масла пленка надувается пузырем, но с каким-либо газом масло в соприкосновение не приходит, и его качество (дегазованность) сохраняется полностью (рис.5).

Рис.5. Пленочная зашита трансформаторного масла: Кр. Тр-ра — крышка трансформатора; ГР -газовое реле; Р -расширитель; М — масло; В — воздух; П — пленка, разделяющая масло и воздух

Рис.5. Термосифоны для сушки масла трансформатора: а — установка термосифона, б-г — конструкции термосифонов на 10 — 200 кг адсорбента силикагеля. I — бак трансформатора; 2 — расширитель; 3 — газовое реле; 4 — термосифонный фильтр; 5 — воздухоосушителъ на. дыхательной трубке

Защита масла от увлажнения выполняется посредством термосифонных фильтров ТСФ (рис.5). ТСФ — это сосуд, наполненный адсорбентом — обычно силикагелем или алюмогелем — веществом, впитывающим в свои поры влагу, но не вступающим с ним в химическую реакцию. Когда силикагель насытится водой, его заменяют на свежий, а влажный сушат при 400-500°С.

В адсорбент добавляется 3% хлористого кобальта. Его нормальный цвет — голубой. При насыщении силикагеля влагой индикатор становится розовым. За цветом индикатора можно наблюдать через окно ТСФ. Количество адсорбента — около 1% масла в трансформаторе. Для мощных трансформаторов — 0,75%.

Масло циркулирует через ТСФ естественным путем: горячее масло поступает сверху ТСФ и, остывая, опускается вниз, отдавая по пути влагу силикагелю.

Принцип действия предохранительного клапана

Предохранительные клапаны имеют различную конструкцию и применяются в системах трубопроводов, транспортирующих:

холодную и горячую воду, пар;
нефть и нефтепродукты;
газ и жидкости с разными химическими свойствами.

Благодаря своим конструктивным особенностям предохранительные клапаны применяются в различных сферах промышленности:

жилищно-коммунальной;
газовой;
нефтеперерабатывающей;
химической и во многих других инженерных коммуникациях.

Предохранительные клапаны — это элементы трубопроводной предохранительной арматуры, применяющиеся в трубопроводных системах, для защиты от перегрузок давления рабочей среды. Принцип работы таких устройств не очень сложный. При повышении давления потока транспортируемой среды клапан сбрасывает излишки рабочей среды в дренажную систему или атмосферу. После того как давления нормализуется устройство автоматически возвращается в исходное положение и сброс прекращается. Достигается это благодаря наличию пружины в предохранительном клапане.

Разновидности предохранителей для защиты трансформаторов

Наиболее распространенными разновидностями предохранителей для защиты трансформаторов являются:

Тип предохранителя	Описание
Предохранитель ножевой	Представляет собой неразъемный элемент со стержнем, расположенным посередине и свыше стержня внешняя лента.
Предохранитель вкручивающийся	Имеет винтовой стержень, который вкручивается в соответствующий резьбовой разъем на базе.
Предохранитель смычковый	Представляет собой два контакта суть в замыкание одним краем или вновь лепестком.
Предохранитель штекерный	Имеет контакты в виде пластинок, которые вставляются в гнезда на штекерной панели.
Предохранитель картриджный	Представляет собой цилиндрическую коробку с контактами, внутри которой находится предохранительный элемент.

Выбор конкретного типа предохранителя для защиты трансформаторов зависит от ряда факторов, включая мощность трансформатора, характер нагрузки, простоту обслуживания и стоимость предохранителя. Кроме того, требуется учитывать требования электробезопасности и стандарты безопасности в соответствующей отрасли.

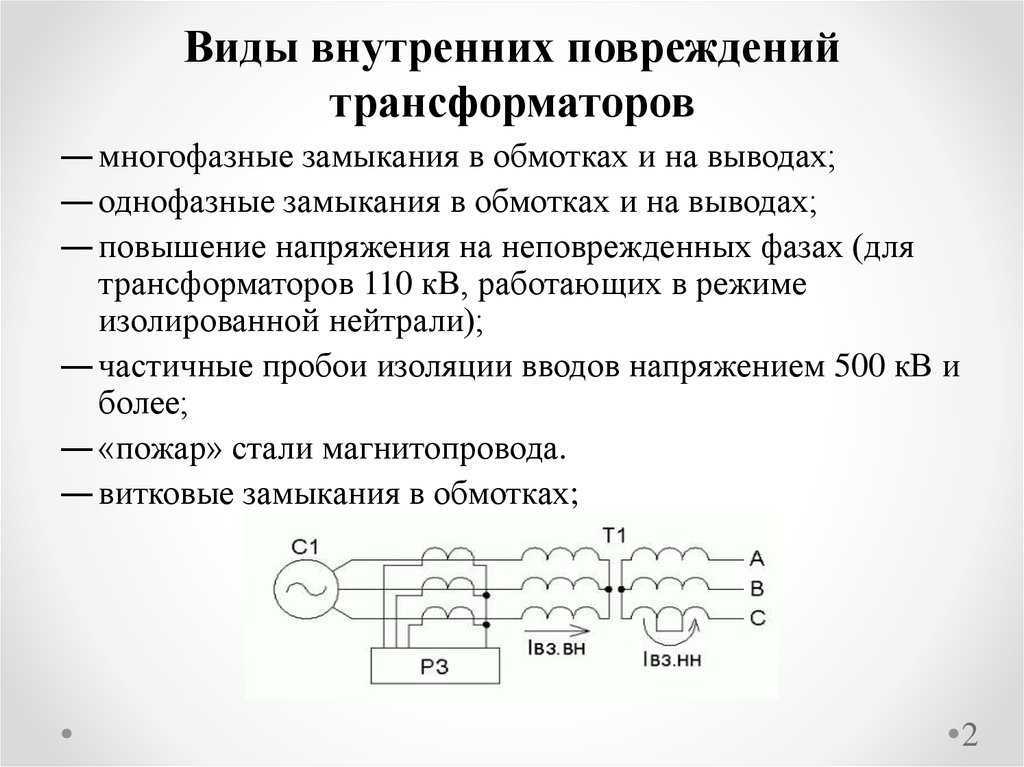

Защита трансформатора от перегрузки: основные виды

Все оборудование, которое используется в силовых установках должно быть надежно защищено от образования кратковременных перегрузок. Защита трансформатора от перенапряжений может потребоваться, чтобы проверить, какие нагрузки сможет выдержать устройство. Для защиты обычно специалисты используют предохранители. Если один трансформатор выполнит аварийное завершение работы, тогда другие устройства смогут полностью компенсировать номинальное напряжение. Именно этот процесс позволит обеспечить надежную работу устройства.

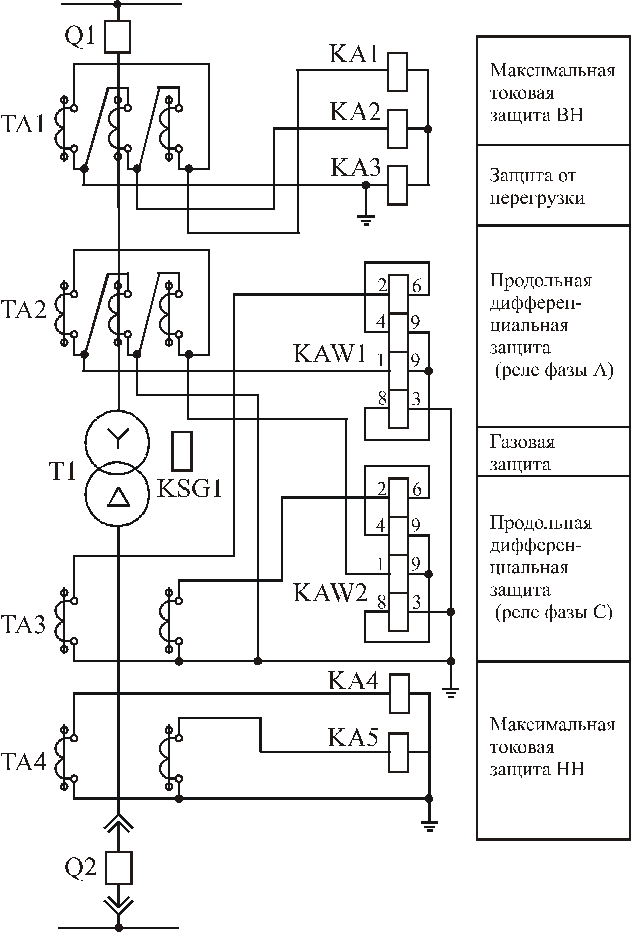

Теперь мы решили предоставить вашему вниманию основные виды защиты силовых трансформаторов:

Предохранители и специальные трехфазные выключатели.
Использование дифференциальной защиты устройства.

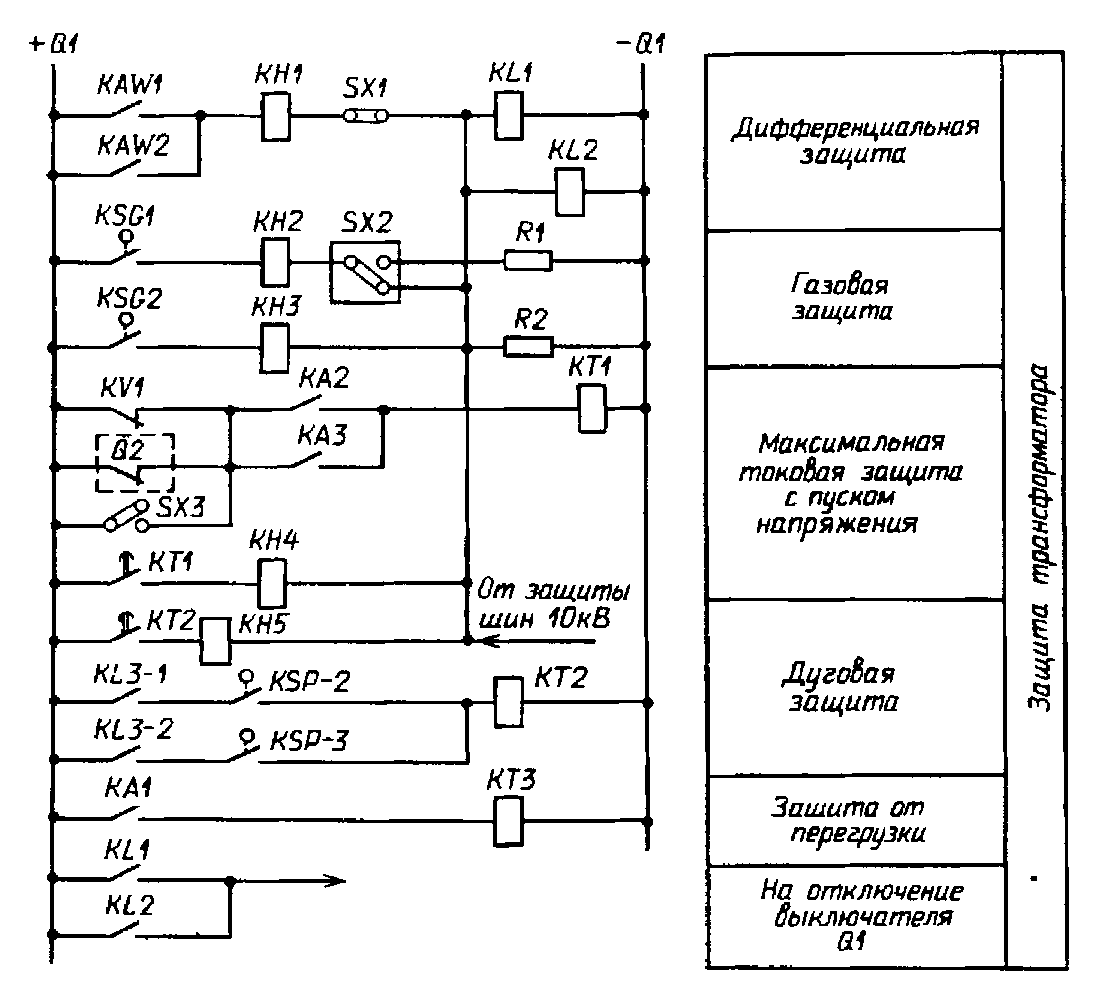

Газовая защита трансформатора.
Пожарная защита.
Сигнальная страховка с помощью компьютерных программ.

Это основные виды защиты, которые могут использоваться на сегодняшний день.

https://youtube.com/watch?v=rOiSPhCvJPQ

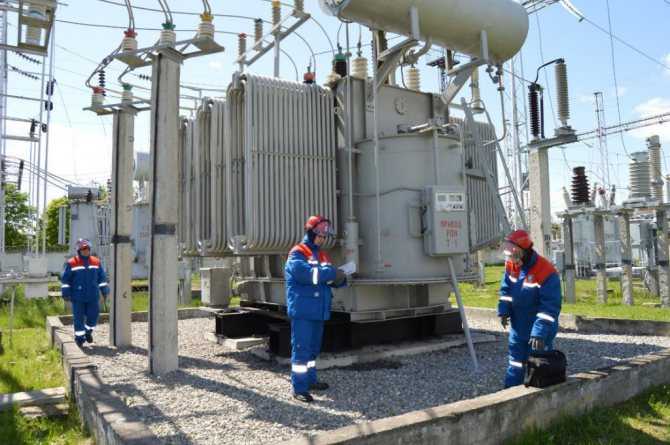

Трансформаторы: незаменимые устройства электрооборудования

Принцип работы трансформаторов

Трансформаторы работают на основе электромагнитной индукции. Они состоят из двух или более обмоток, изолированных друг от друга, и магнитопровода. Основной принцип работы трансформатора заключается в передаче электрической энергии от первичной обмотки (подача) к вторичной обмотке (прием).

Когда переменный ток проходит через первичную обмотку, вторичная обмотка создает искусственное магнитное поле, которое индуцирует силу электродвижения во вторичной обмотке. Это позволяет трансформатору изменять напряжение и ток согласно требуемым параметрам.

Применение трансформаторов

Трансформаторы используются в различных областях электрооборудования. Они широко применяются в энергетической инфраструктуре, станциях переработки электроэнергии, электростанциях, промышленности, транспорте и других сферах.

Одна из наиболее распространенных применений трансформаторов — изменение напряжения в электрических системах. С помощью трансформаторов можно повысить или понизить напряжение, чтобы адаптировать его к потребностям конкретной системы.

Трансформаторы также используются для изоляции и защиты электрических цепей. Они могут обеспечить электрическую изоляцию между различными частями системы и защищают от перенапряжения и короткого замыкания.

Трансформаторы: безопасность и надежность

Без трансформаторов электрооборудование было бы не только неэффективным, но и опасным. Трансформаторы обеспечивают безопасность в работе электрических систем и предотвращают перегрузку и повреждение оборудования.

Они также играют важную роль в снижении потерь электроэнергии и повышении энергоэффективности системы. Благодаря использованию трансформаторов можно добиться оптимального использования энергии и снижения затрат на электричество.

Преимущества трансформаторов:	Примечание:
Использование различных уровней напряжения	Трансформаторы позволяют адаптировать напряжение под конкретные нужды системы.
Изоляция и защита	Трансформаторы обеспечивают электрическую изоляцию и защищают от перенапряжений и коротких замыканий.
Энергоэффективность	Трансформаторы помогают снизить потери энергии и оптимизировать использование электричества.

Виды РПН

Существует несколько видов регулировки под напряжением, среди которых выделяется:

РПН с токоограничительными реакторами. Это анцапфа трансформатора старого образца, которая предполагает наличие двух контакторов и реактора. При проведении операции два контакта замыкаются накоротко до перехода на другое положение. Для ограничения негативного воздействия используется реактор.
РПН с ограничительными резисторами. Применяется на новых трансформаторных подстанциях. В методе задействован триггерный контактор, что предполагает изменение количества витков через пружину. Это сокращает время трансформирования уровня напряжения и негативный эффект для оборудования.
