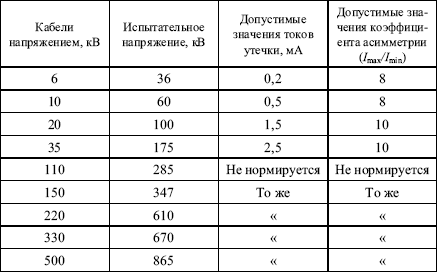

Пуэ-7 п.1.8.37 нормы приемо-сдаточных испытаний. электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кв

Примечания

номинальное напряжение Uн — 3. 8 номинальное напряжение Uн: Действующее значение напряжения промышленной частоты, которое ограничитель может выдерживать в течение 10 с в процессе рабочих испытаний. Номинальное напряжение должно быть не менее 1,25 наибольшего длительно… … Словарь-справочник терминов нормативно-технической документации

Номинальное напряжение — Nominal stress Номинальное напряжение. Напряжение в точке, рассчитанное для чистого поперечного сечения без учета воздействия на напряжение геометрических разрывов, типа отверстий, пазов, шпунтов и т. Определение произведено на основе простой… … Словарь металлургических терминов

номинальное напряжение — vardinė įtampa statusas T sritis automatika atitikmenys: angl. nominal voltage; rated voltage; voltage rating vok. Nennspannung, f rus. номинальное напряжение, n pranc. tension assignée, f; tension de régime, f; tension nominale, f ryšiai:… … Automatikos terminų žodynas

номинальное напряжение — vardinė įtampa statusas T sritis Standartizacija ir metrologija apibrėžtis Įtampa, kuriai esant įtaisas arba matuoklis gali veikti, kai išorinės eksploatacinės vardinės apkrovos išlieka laiko tarpą, artimą projektiniam ilgalaikiškumui. … … Penkiakalbis aiškinamasis metrologijos terminų žodynas

номинальное напряжение — vardinė įtampa statusas T sritis fizika atitikmenys: angl. nominal voltage; rated voltage vok. Nennspannung, f rus. номинальное напряжение, n pranc. tension assignée, f; tension nominale, f … Fizikos terminų žodynas

Номинальное напряжение — (ток) – напряжение (ток), на которое (который) рассчитана электроустановка (или ее часть). ГОСТ Р МЭК 449 96 … Коммерческая электроэнергетика. Словарь-справочник

номинальное напряжение — Значение напряжения, указанное в паспорте соответствующего элемента электрической системы … Политехнический терминологический толковый словарь

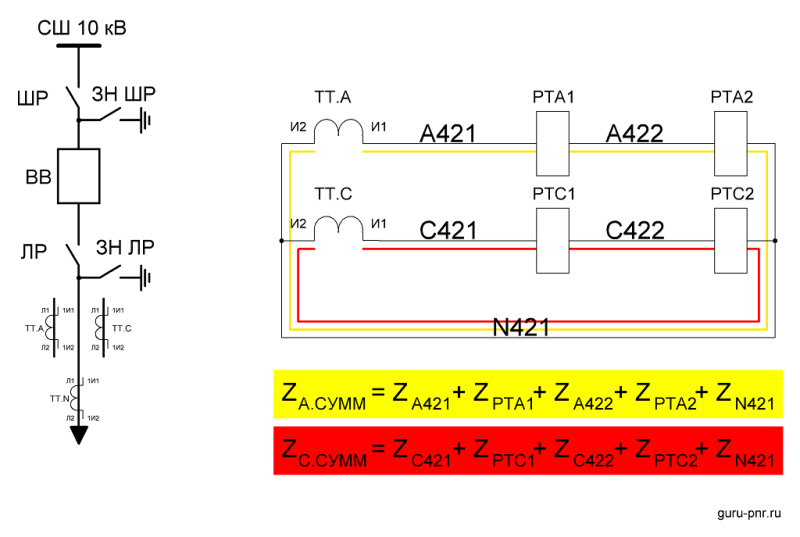

Схемы токовых цепей

До этого мы рассматривали токовую цепь применительно к одной фазе. На практике это используется крайне редко, потому что даже если взять отдельно три однофазные токовые цепи, они не будут обладать теми свойствами, которыми обладают традиционные схемы типа «звезда», «неполная звезда», «треугольник» и прочие.

Существует множество схем токовых цепей. Каждая из них имеет свои свойства и применима только в определенных электроустановках.

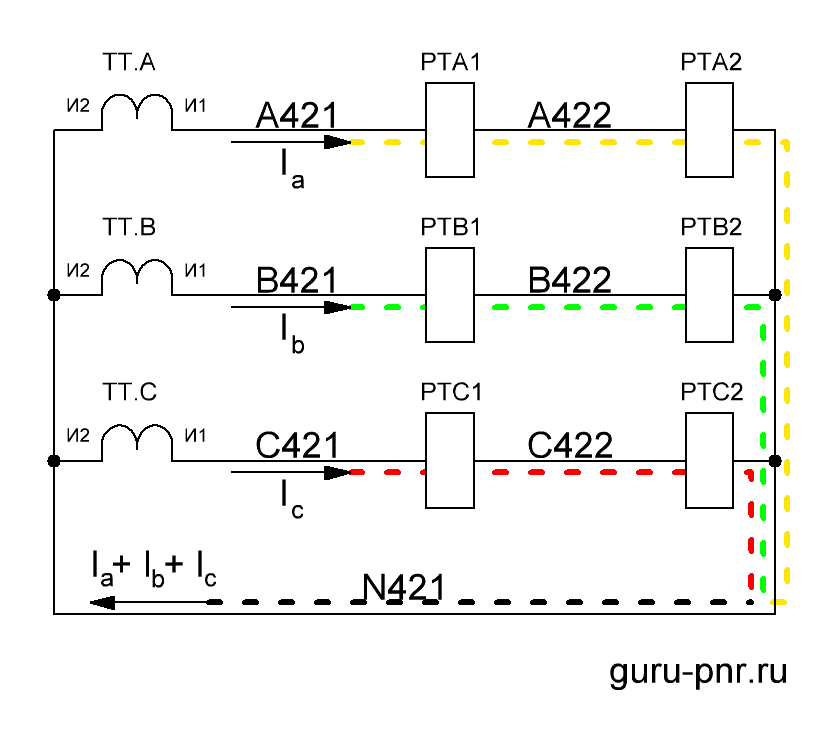

Схема полной звезды

Распространенная схема: трансформаторы тока устанавливаются во всех фазах. В каждой фазе устанавливается защитное реле. А замыкается цепь через один общий провод, называемый «нулевым».

Схема обладает следующими свойствами:

В нормальном режиме (при симметричной нагрузке) в схеме протекают токи Ia, Ib, Ic. По закону Кирхгофа, в нулевом проводе ток отсутствует, так как геометрическая сумма векторов фазных токов Ia+Ib+Ic равна нулю;
При глухом двухфазном замыкании (например, фаз B и C), наблюдается аналогичная предыдущему случаю картина: в фазе A ток Ia будет отсутствовать, в фазах B и C токи будут в противофазе: Ib = -Ic. Следовательно, их сумма так же будет равна нулю, и ток в нулевом проводе Io будет отсутствовать;
При однофазном замыкании появляется составляющая нулевой последовательности Io. Так как она не может быть скомпенсирована, ей деваться некуда — она замыкается (протекает) по нулевому проводу. Отсюда следует важный вывод: нулевой провод является фильтром нулевой последовательности;
Так как ток в защитном устройстве равен току в фазе, то коэффициент схемы равен K_СХ = 1.

Подводя итог перечисленным свойствам, можно сделать вывод, что схема полной звезды реагирует на любые виды замыканий: при любых междуфазных замыканиях срабатывают защитные устройства в фазных проводах, а при однофазном замыкании — защитное устройство в нулевом проводе.

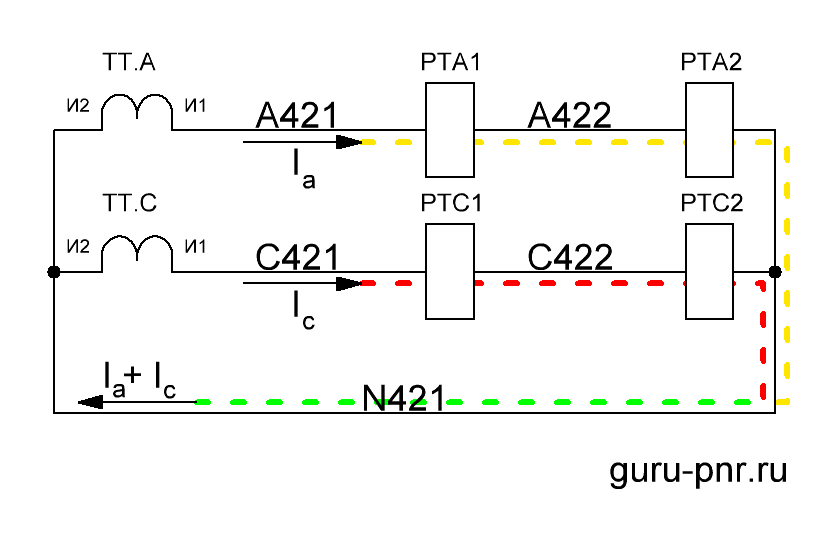

Схема неполной звезды

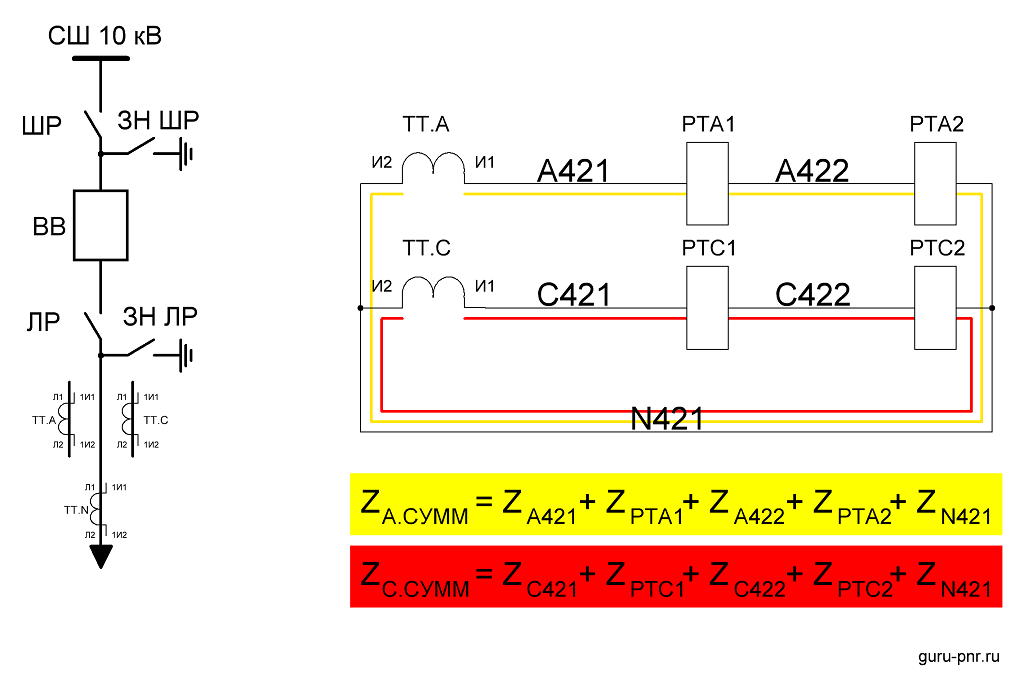

Более распространенная схема, чем предыдущая. Отличается от полной звезды отсутствием трансформатора тока цепи одной из фаз. Как правило, в фазе B.

Схема обладает свойствами:

В нормальном режиме при симметричной нагрузке ток в нулевом проводе равен геометрической сумме токов двух фаз, в которых установлены измерительные трансформаторы тока: Ia + Ic = -Ib;
При двухфазном замыкании между A-B или B-C в нулевом проводе появляется ток, равный -Iа или -Ic. При замыкании А-С в нулевом проводе протекает сумма токов Ia + Ic.
При однофазном замыкании фаз A или C, в нулевом проводе так же возникает ток нулевой последовательности поврежденной фазы. При повреждении в фазе B ток нулевой последовательности не возникает.
Коэффициент схемы равен K_СХ = 1.

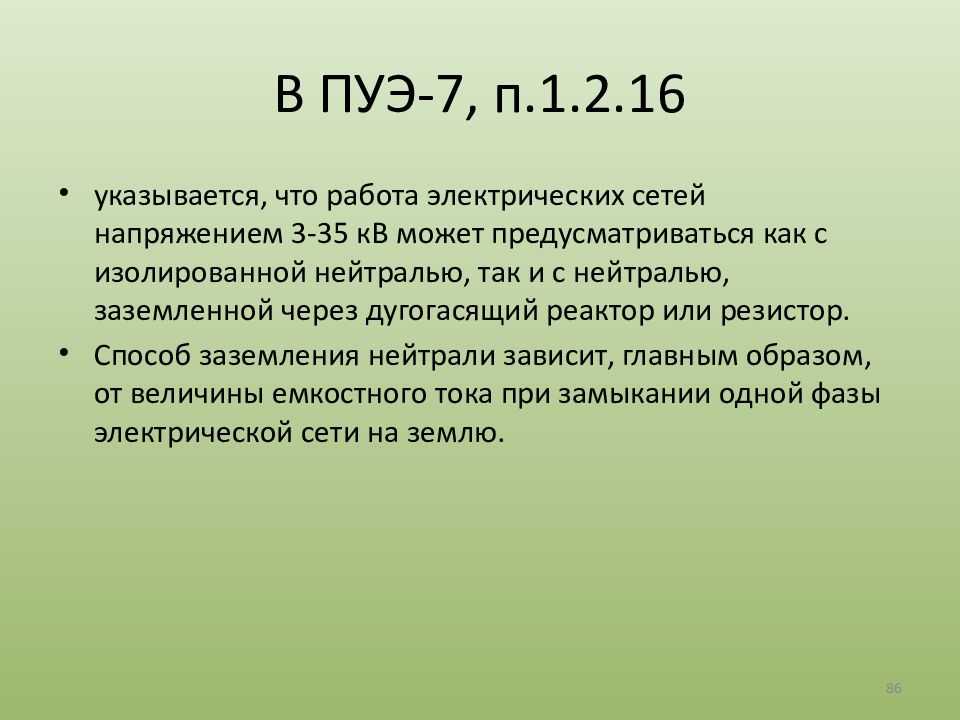

Недостатком этой схемы — реакция не на все виды однофазного короткого замыкания. Поэтому такие схемы применяются в сетях с большим сопротивлением при замыканиях на землю, т. е. в сетях 6 — 35 кВ.

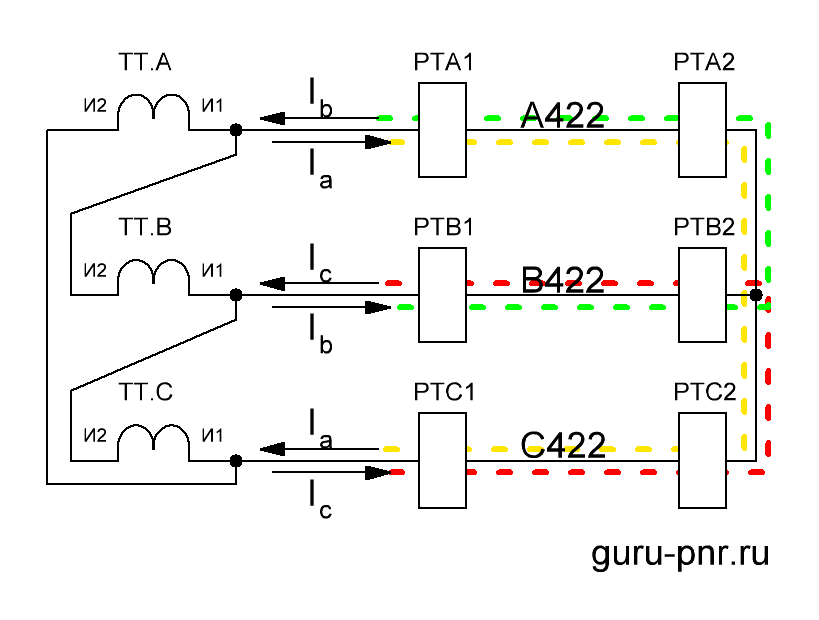

Соединение трансформаторов тока в треугольник

Вторичные обмотки трансформаторов тока соединяются последовательно: начало ТТ фазы A — с концом ТТ фазы B, начало ТТ фазы B — с концом фазы C, начало ТТ фазы C — с концом ТТ фазы А. Обмотки защитного устройства подключают к выводам И1 фаз A, B и C и соединяются в звезду.

Рассмотрим, какими свойствами обладает рассматриваемая схема:

При симметричной нагрузке и трехфазном коротком замыкании через защитные реле протекает ток, равный разности токов двух фаз, а следовательно, в √3 раз больше фазного и сдвинут на 30°;
При двухфазных и однофазных замыканиях величина тока через защитное реле зависит от характера замыкания;
На однофазные замыкания на землю данная схема не реагирует;
Коэффициент схемы равен K_СХ = √3.

Данная схема реагирует на все виды коротких замыканий, кроме замыканий на землю. Увеличивает чувствительность защиты за счет увеличения тока в реле до 2 крат.

Вид КЗ	Поврежденные фазы	Токи в фазах	Токи в реле
I	II	III
Двухфазное	А, В	I_b=-I_aI_c=0	2I_a	I_b	-I_a
В, C	I_c=-I_bI_a=0	-I_b	2I_b	-I_c
C, A	I_a=-I_cI_b=0	I_a	-I_c	2I_c
Однофазное	А	I_a=I_КЗI_b и I_с = 0	I_a	-I_a
В	I_b=I_КЗI_a и I_с = 0	-I_b	I_b
C	I_c=I_КЗI_a и I_b = 0	-I_c	I_c

Проверка действия автоматических выключателей.

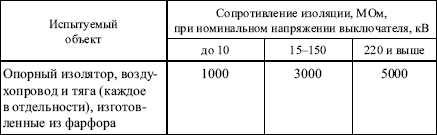

3.1. Проверка сопротивления изоляции. Производится у
выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции
— не менее 1 МОм.

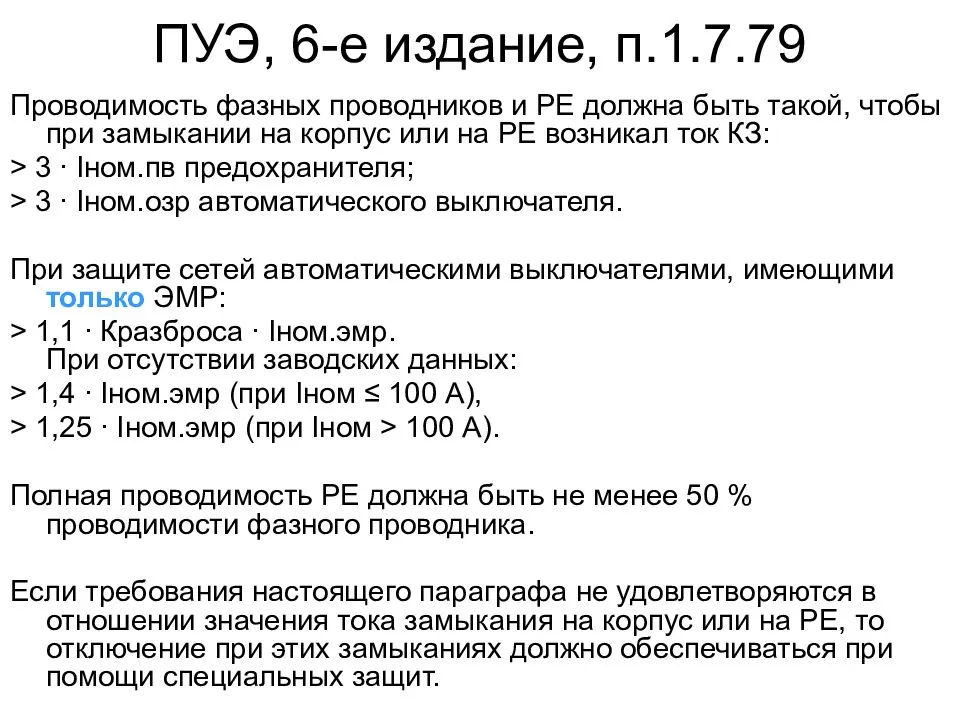

3.2. Проверка действия расцепителей. Проверяется действие
расцепителя мгновенного действия. Выключатель должен срабатывать при токе не
более 1,1 верхнего значения тока срабатывания выключателя, указанного
заводом-изготовителем.

В электроустановках, выполненных по требованиям раздела 6,
глав 7.1 и 7.2, проверяются все вводные и секционные выключатели, выключатели
цепей аварийного освещения, пожарной сигнализации и автоматического
пожаротушения, а также не менее 2% выключателей распределительных и групповых
сетей.

В других электроустановках испытываются все вводные и
секционные выключатели, выключатели цепей аварийного освещения, пожарной
сигнализации и автоматического пожаротушения, а также не менее 1% остальных
выключателей.

Проверка производится в соответствии с указаниями
заводов-изготовителей. При выявлении выключателей, не отвечающих установленным
требованиям, дополнительно проверяется удвоенное количестве выключателей.

Источники питания постоянного оперативного тока

Независимым источником оперативного тока являются аккумуляторные батареи.

Преимущества источников питания постоянного оперативного тока:

Обеспечивается питание всех цепей подключенных устройств в любой момент времени с необходимым уровнем напряжения и тока независимо от состояния основной сети.
Простота и надежность схем релейной защиты.

Недостатки:

Высокая стоимость (экономически оправдано использование источников постоянного оперативного тока на подстанциях 110 кВ и выше с несколькими ВЛ);
Необходимость наличия отапливаемого и вентилируемого помещения;
Необходимость использования подзарядного устройства;
Сложность в эксплуатации.

Для повышения надежности сеть оперативного питания секционируется с тем, чтобы обесточивание одной или нескольких секций не приводило к отказам наиболее ответственных потребителей оперативного тока, к которым относятся устройства релейной защиты, автоматики и управления.

Рис. 1. Схема подключения источника постоянного оперативного тока (аккумуляторной батареи) в распределительном устройстве

Аккумуляторная батарея работает на шинки постоянного тока, от которых отходят линии, питающие секции оперативного тока для каждой группы потребителей. ШУ – шинки для питания устройства релейной защиты, автоматики и управления (обычно отдельная шинка для каждой секции шин), ШС — шинки сигнализации и ШВ – шинки питания электромагнитов включения выключателей. Аккумуляторная батарея является также источником аварийного освещения подстанции.

Аккумуляторная батарея выполняется обычно из свинцово-кислотных аккумуляторов, обладающих достаточно высокими долговечностью, экономичностью и выдерживающих кратковременные перегрузки, например при питании электромагнитов включения мощных выключателей (ток электромагнита может достигать нескольких сотен ампер).

Помещение аккумуляторной батареи должно иметь обогрев и вентилцию для удаления паров серной кислоты. Для обеспечения долговечности батареи должен соблюдаться оптимальный режим ее подзаряда, заряда и разряда. С этой целью используются автоматические регулируемые выпрямительные установки (подза-рядные устройства).

Защита сети постоянного оперативного тока осуществляется с помощью предохранителей и автоматических выключателей с обеспечением селективности и чувствительности. Наиболее частым видом повреждений являются замыкания одного из полюсов на землю.

Оно не приводит к разрушениям, однако появление второго замыкания может привести к ложному срабатыванию устройства защиты или электромагнитов включения. Поэтому используется контроль изоляции, например установкой двух вольтметров. При отсутствии замыканий напряжение шин относительно земли одинаково, в противном случае показания вольтметров отличаются.

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1. 0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1. 2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»);
ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии;
ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

АрменияAMМинэкономики Республики Армения
БеларусьBYГосстандарт Республики Беларусь
КазахстанKZГосстандарт Республики Казахстан
КиргизияKGКыргызстандарт
МолдоваMDМолдова-Стандарт
РоссияRUРосстандарт
УкраинаUAГоспотребстандарт Украины
Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2014 г. N 1745-ст межгосударственный стандарт ГОСТ 29322-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.;
Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60038:2009 IEC standard voltages (Напряжения стандартные). При этом дополнительные и измененные положения, учитывающие потребности национальной экономики указанных выше государств, выделены в тексте курсивом, а также вертикальной линией, расположенной на полях этого текста.
Международный стандарт разработан Международной электротехнической комиссией (IEC).
ВЗАМЕН ГОСТ 29322-92
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями. Для напряжений переменного тока ниже указаны действующие значения.

2.1 Номинальное напряжение системы (nominal system voltage): Соответствующее приближенное значение напряжения, применяемое для обозначения или идентификации системы.

2.2 Наибольшее напряжение системы (исключая переходные и анормальные условия) (highest voltage of a system (excluding transient or abnormal conditions)): Наибольшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание: это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.

2.3 Наименьшее напряжение системы (исключая переходные и анормальные условия) (lowest voltage of a system (excluding transient or abnormal conditions)): Наименьшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

2.4 Зажимы питания (supply terminals): Точка в передающей или распределительной электрической сети, обозначенная как таковая и определенная договором, в которой участники договора обмениваются электрической энергией.

2.5 Напряжение питания (supply voltage): Напряжение между фазами или напряжение между фазой и нейтралью на зажимах питания.

Примечание: эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью на зажимах питания.

2.6 Диапазон напряжения питания (supply voltage range): Диапазон напряжения на зажимах питания.

2.7 Используемое напряжение (utilization voltage): Напряжение между фазами или напряжение между фазой и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание: эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

2.8 Диапазон используемого напряжения (utilization voltage range): Диапазон напряжения в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание: в некоторых стандартах на электрооборудование (например, в IEC 60335-1 и IEC 60071), термин «диапазон напряжения» имеет другое значение.

2.9 Наибольшее напряжение для электрооборудования (highest voltage for equipment): Наибольшее напряжение, для которого электрооборудование охарактеризовано относительно: a) изоляции; b) других характеристик, которые могут быть связаны с этим наибольшим напряжением в соответствующих рекомендациях для электрооборудования.

Примечание: электрооборудование можно использовать только в электрических системах, имеющих наибольшее напряжение, которое меньшее или равно его наибольшему напряжению для электрооборудования.

2.10 Напряжение между фазами (phase-to-phase voltage): напряжение между двумя фазными проводниками в заданной точке электрической цепи.

2.11 Напряжение между фазой и нейтралью (phase-to-neutral voltage): напряжение между фазным и нейтральным проводниками в заданной точке электрической цепи.

2.12 Линейный проводник (line conductor): Проводник, находящийся под напряжением при нормальных условиях и используемыи для передачи электрической энергии, но не нейтральный проводник или средний проводник.

2.13 Нейтральный проводник (neutral conductor): Проводник, электрически присоединенный к нейтрали и используемый для передачи электрической энергии.

2.14 Фазный проводник (phase conductor): Линейный проводник, используемый в электрической цепи переменного тока.

Трансформаторы тока

Трансформатор тока служит для преобразования тока, протекающего в первичной цепи к унифицированному сигналу (как правило, тоже току) во вторичной цепи. Отношение первичного тока (I₁) ко вторичному (I₂) — есть коэффициент трансформации (k_ТТ):

I₁/I₂=k_ТТ

Для стандартизации изготовления по ГОСТ 7746-2001 приняты ряды для трансформаторов тока:

Первичный ток (I₁), А: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 16000; 18000; 20000; 25000; 28000; 30000; 32000; 35000; 40000;
Вторичный ток (I₂), А: 1; 2; 5.

Идеальная работа трансформатора тока — когда его вторичная обмотка замкнута накоротко, т. е. сопротивление на выводах обмотки приближается к нулю. На практике во вторичной обмотке присутствуют хоть и низкоомные, но всё же имеющие сопротивление катушки реле, обмотки измерительных преобразователей или источников оперативного тока. И, естественно, сами провода. Все они подключены последовательно, значит полное сопротивление на вторичной обмотке складывается из всех сопротивлений включенных в неё устройств. Оказывается, чем больше это сопротивление, тем хуже точность измерения у трансформатора тока.

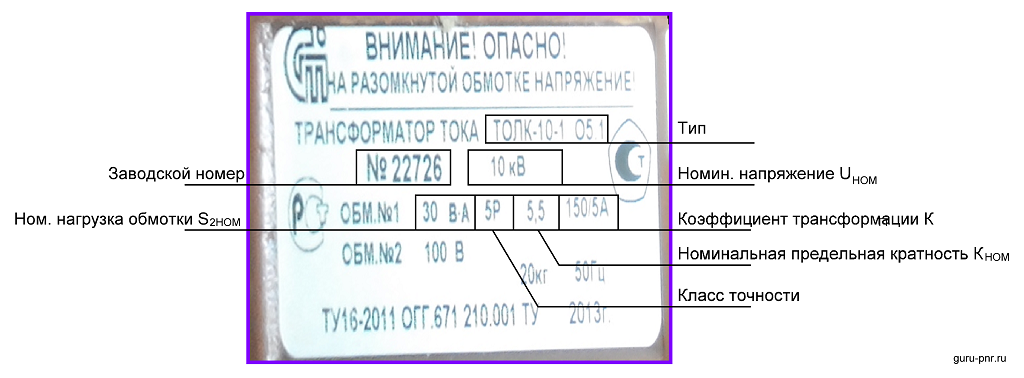

Номинальные параметры приведены ниже, но не всё из них указывают на табличках трансформаторов тока:

Номинальное напряжение U_НОМ, кВ: Например, 10 кВ;
Коэффициент трансформации, например: 150/5, где 150 — номинальный первичный ток, а 5 — номинальный вторичный ток;
Наибольший рабочий первичный ток I_1КР, А: 160;
Номинальная вторичная нагрузка S_2НОМ при коэффициенте нагрузки Cosφ₂ = 1, ВА;
Номинальная вторичная нагрузка S_2НОМ при активно-индуктивной нагрузке Cosφ₂ = 0,8;
Класс точности обмотки: 0,5S; 10Р и т. д.
Не всегда, но указывают точку намагничивания. Например: 0,15 А — при этом значении должен произойти перегиб вольт-амперной характеристики. Или еще указывают и ток, и напряжение: 0,15 А; 63 В. Про вольт-амперную характеристику (ВАХ) поговорим дальше.
Номинальная предельная кратность вторичных обмоток для защиты K_НОМ;
Номинальный коэффициент безопасности приборов К_БНОМ, вторичных обмоток для измерений;

По ГОСТ 7746-2015 вывода трансформатора тока обозначаются буквами:

Односекционная первичная обмотка: Л1 — начало, Л2 — конец;

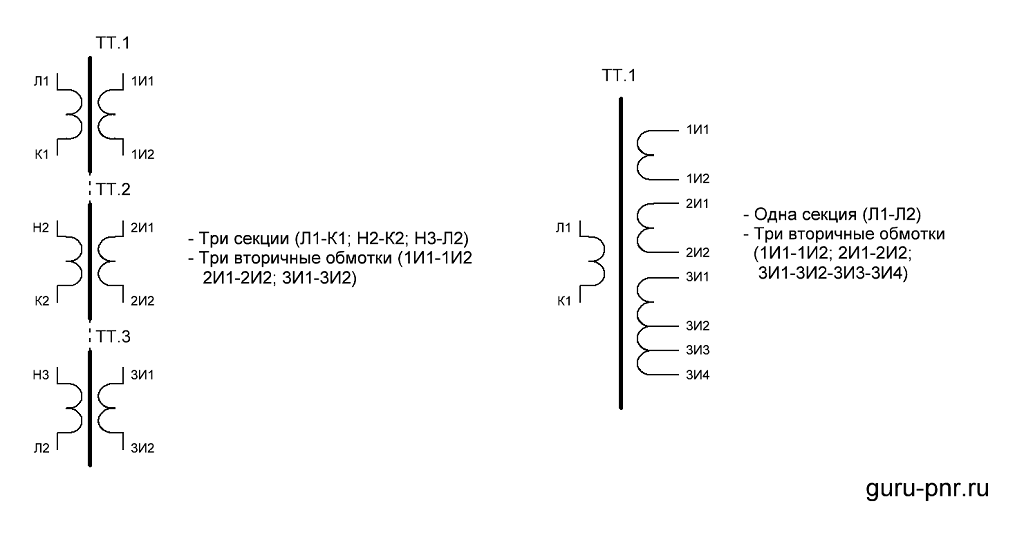

Если первичная обмотка состоит из нескольких составляющих (секций) соединенных последовательно, то общее начало будет всё равно Л1, общий конец — Л2, а промежуточные между ними обмотки будут обозначаться Н2, Н3, … Нn — начало 2-ой, 3-ей и так далее до n-ой секции; концы этих секций будут иметь обозначение К1, К2, … Кn.

В отличие от первичной обмотки, которая может быть составной, но всё равно является одной цепью, вторичных обмоток может быть несколько. Мало того, вторичные обмотки могут иметь ответвления. С учетом этого их обозначают так:

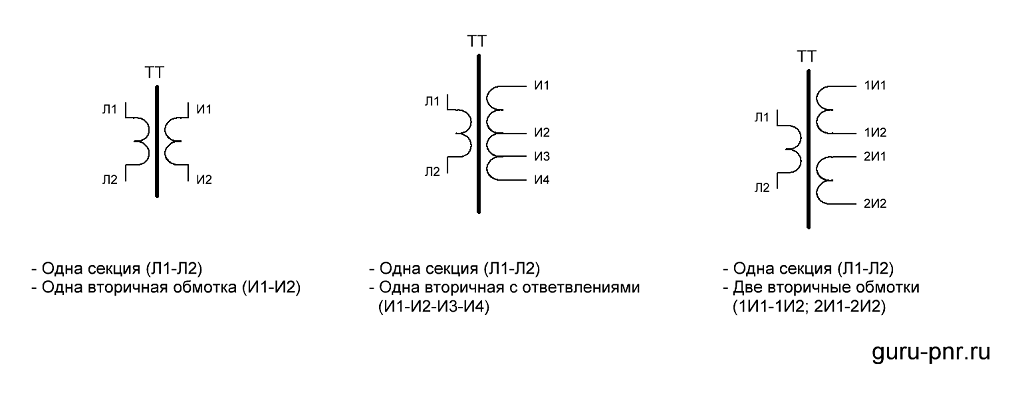

Если вторичная обмотка одна, то начало обозначают И1, а конец И2;
Когда вторичная обмотка одна, но имеет ответвления, то И1 — начало, И2, И3, … Иn-1 — промежуточные, Иn — конец;
Если вторичных обмоток несколько, то перед И добавляют число, обозначающее порядковый номер обмотки: 1И1-начало первой обмотки, 1И2- конец первой обмотки, 2И1-начало второй обмотки, 2И2- конец второй обмотки и так далее.

Поясню еще, что такое «начало» и «конец» у обмотки на всякий случай. Это, разумеется условные понятия. Но, как мы увидим дальше, пренебрегать ими никак нельзя. В этом должен быть порядок. Итак, представим ток в виде потока электронов. В какой-то момент поток течет от Л1 к Л2 и наводит во вторичной обмотке другой поток поменьше. Этот поток будет выходить из И1 и стремиться через нагрузку к И2. Еще раз: в Л1 — входит, из И1 — выходит. Такое направление токов называется — «в фазе«, а полярность выводов (Л1 и И1) — совпадает. Если в Л1 входит и в И1 входит, то это противофаза, а полярность выводов считается противоположной. В следующий момент поток электронов меняется на обратный и течет от Л2 к Л1, и из Л1 — выходит, а в И1 входит вторичный ток. И так 50 раз за секунду при частоте 50 Гц.

Классификация систем оперативного тока на электрических подстанциях

Применяются следующие системы оперативного тока на подстанциях:

постоянный оперативный ток — система питания оперативных цепей, при которой в качестве источника питания применяется аккумуляторная батарея; ;
переменный оперативный ток — система питания оперативных цепей, при которой в качестве основных источников питания используются измери-тельные трансформаторы тока защищаемых присоединений, измерительные трансформаторы напряжения, трансформаторы собственных нужд. В качестве дополнительных источников питания импульсного действия используются предварительно заряженные конденсаторы;
выпрямленный оперативный ток — система питания оперативных цепей переменным током, в которой переменный ток преобразуется в постоянный (выпрямленный) с помощью блоков питания и выпрямительных силовых устройств. В качестве дополнительных источников питания импульсного действия могут использоваться предварительно заряженные конденсаторы;
смешанная система оперативного тока — система питания оперативных цепей, при которой используются разные системы оперативного тока (постоянный и выпрямленный, переменный и выпрямленный).

В системах оперативного тока различают:

зависимое питание, когда работа системы питания оперативных цепей зависит от режима работы данной электроустановки (подстанции);
независимое питание, когда работа системы питания оперативных цепей не зависит от режима работы данной электроустановки.
