Проверка катушки зажигания ваз 21124

Когда есть вариант отремонтировать

Если в ходе тестирования обе вторичные обмотки покажут целостность и исправность, причиной неработоспособности катушек может оказаться отрыв пайки проводов коммутатора. Такие повреждения обнаруживаются при снятии задней крышки модуля. При наличии паяльника и умения им пользоваться можно восстановить целостность повреждённых контактов, заодно укрепив остальные. Это, к сожалению, единственная поломка модуля зажигания, которая устраняется.

Тестирование модуля зажигания может осуществляться с помощью простейших приборов своими руками. Ориентируясь на наши советы, вы сможете полноценно проверить как сам модуль, так и прочие элементы механизма, в которых может быть причина поломки. Желаем успеха в этом деле!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не нашли интересующую Вас информацию? на нашем форуме.

None Многие тазоводы с 16клапанниками меня поймут.

вот такиеНа 124 моторе стоят индивидуальные катушки зажигания, по одной на каждый цилиндр, управление импульсом происходит через ЭБУ так же четырьмя ключами.В целом система данного типа имеет достаточно много плюсов, так как при какой либо неисправности мозг отключает неисправный ключ. НО в РОССИИ у этой системы есть очень приличный минус которые перекрывает к чертям все плюсы.А именно некачественные катушки зажигания, заводские катушки ходят достаточно долго и при своевременном обслуживании (замена свечей, предотвращение перезаряда генератора) могут проехать более 100 тысяч км. Но как только заводские катушки зажигания выходят из строя, тут начинаются танцы с бубном!

Выгорают заводские катушки как правило одна за другой с разницей в 300-500-1000 км. Если выгорела одна то ждите остальные трупы)))Стоимость новой катушки варьируется от 700р (отеч. производитель) до 1300 (импорт БОШ).

Недешего совсем для таза. Но самое печальное качество покупных катушек, оно как и многие комплектующие оставляет желать лучшего, и я столкнулся с этой проблемой в течении года поменял 5 штук и выгорают они не пройдя 15. 000 км.

МНЕ Это надоело и я решил перейти на модуль зажигания как на калине. двух-обмоточная катушка с высоковольтными проводами. Для этого мне потребовалась сама катушка, высоковольтные провода на 16 клапанов, фишка подключения катушки и прошивка мозгов о которой я по тупости не знал и недочитал.

О том как я выполнил переход расскажу в следующей записи.

А пока что кульминация-собрав всю систему и не прошив мозги я начал запускать мотор, как оказалось потом безуспешно.Первая попытка накачала не мало топлива в выхлоп, вторая попытка его воспламенила. И произошел приличный барабум (по русски у е б л о так что уши заложило минут на три, волосы на яйцах механика поседели “с его слов” сам не проверял, мужики на улице присели на землю). И стало как то понятно что без последствий такой взрыв пройти не мог.как итог

Бомбанул пуканвсем спасибо ! особенно тем двум парням которые прочитали предыдущую запись и как то отреагировали.Остальные 700+ роботов которые жмякали нраииицца Вам тоже уважуха!Стимулируете расписывать БЖ)))

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена. На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство и принцип работы

Как проверить утечку тока на автомобиле мультиметром

Наверное, всем водителям понятно, что основное предназначение высоковольтной катушки на машине было и остаётся одно, это поджёг топливовоздушной смеси. Для этого в ней вырабатывается высокое напряжение, величина которого равна около 40 тысяч вольт.

Она представляет собой трансформатор, который повышает низкое напряжение аккумуляторной батареи в высокое. Трансформатор состоит из двух обмоток, одна из них первичная, а другая будет вторичной, которые наматываются медным проводом на железном сердечнике.

Первичную обмотку намотано на сердечнике, а поверх неё наматывается «вторичка». Вся конструкция закрывается кожухом. Если низковольтная обмотка имеет всего около 150 витков, то «вторичка» уже имеет несколько тысяч.

Высоковольтные провода отсутствуют, так как она одевается непосредственно на свечу. Когда в нужный момент с блока управления двигателем поступает импульс на «первичку» катушки, вокруг сердечника возбуждается магнитное поле, которое способствует возникновению во «вторичке» высокого напряжения. Свеча в этом случае исполняет роль разрядника, который поджигает рабочую смесь в цилиндрах двигателя. Катушка имеет защитную оболочку, а внутри неё дополнительно установлена пружина и диод, который предназначен для быстрого отсекания импульсов с высоким напряжением.

Ремонт модуля зажигания ВАЗ-2112 своими руками: фото, видео

Зачастую, при поломке модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 существует альтернативный способ – ремонт. Конечно, без должных знаний в автоэлектрике будет тяжело разобраться во всем схемах и коммуникациях. Эта статья максимально доступно расскажет, как отремонтировать модуль зажигания своими руками.

Конструкция модуля

Модуль зажигания

Прежде, чем приступить к ремонту модуля зажигания стоит разобраться, с чего он состоит. Итак, рассмотрим конструкцию данного элемента:

Две катушки зажигания, которые генерируют высоковольтный импульс.
Двухканальный коммутатор.

Если появились проблемы с работой модуля зажигания, тому есть причины. Стоит предупредить, что при этом неисправности контрольная лампа «Check Engine» загораться не будет: остановка двигателя, пропажа искры, перебои в работе силового агрегата и другое.

Для диагностики и ремонта необходимы базовые знания не только в обычной электрике, но и принципах автоэлектрики. Также, для успешного процесса потребуется навыки работы с цифровым мультиметром.

Процесс ремонта

Зачастую, высоковольтный импульс пропадает во 2 и 3 цилиндрах. Итак, для начала ремонта модуля зажигания, конечно, понадобится его демонтаж. Для этого отключаем высоковольтные провода и откручиваем с креплений сам узел. Когда приготовительные операции совершены, можно приступить непосредственно к процессу ремонта:

Отрываем алюминиевую пластину.
При помощи отвертки открываем алюминиевую пластину
Внутренний мир модуля зажигания достаточно богатый и сложный, на первый взгляд, но все намного проще. После открытия видно печатную плату в силиконе. Удаляем этот герметик. Провода из алюминия, которые соединяется с контактами разъемов и катушек порвались.

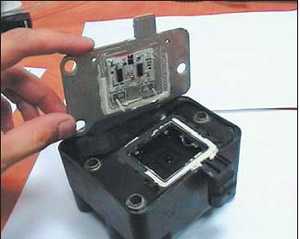

Открываем крышку
Разбираем компьютерную мышь, а точнее понадобятся только ее многожильные провода. С платы, также удаляем все соединения.

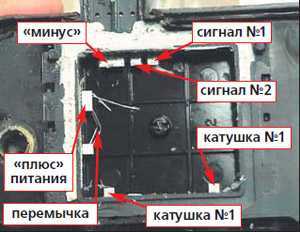

Схема пайки проводов и расположение элементов на плат

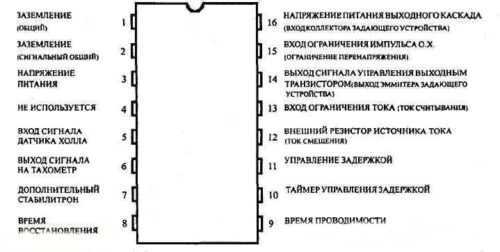

В схему модуля зажигания входят два коммутатора L497D1 и два транзистора по типу BU931, которые считаются достаточно мощными. Паяем все специальным флюсом по алюминию.
Схема собранного модуля зажигания
Для начала стоит припаять провода непосредственно к плате. А вот, припаять проводку к коллекторам транзисторов намного сложнее, так как они при изготовлении покрываются спецметаллом. Этот материал паять достаточно сложно. Сначала снимем с металла верхний слой. Перед спайкой, чтобы тепло не рассекалось нужно пластинку положить на плиту и разогреть до 180 градусов Цельсия.
Теперь, к контактному модулю припаяем провода. Провод должен быть максимально коротким.
Для изоляции места контактной пайки покрываем лаком. Можно использовать тот, что для ногтей.
Проверяем готовое изделие на работоспособность.
Модуль зажигания в окончательно собранном виде

Видео о ремонте модуля зажигания на ВАЗ-2112

https://youtube.com/watch?v=dS8dUaqLxIU

Видео материал расскажет о ремонте модуля зажигания, а также о том, как его снять с автомобиля.

Как оказалось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно владеть базовыми знаниями в электронике и уметь держать паяльник в руках, все остальное дело техники.

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой («контролькой»).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно «прозвонить» колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Проверка исправности модуля зажигания с помощью «контрольки»

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму «минус» от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как снять катушку зажигания ВАЗ 21114

Модуль зажигания ваз 2110 ремонт своими руками

Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.

Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.

Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:

выкрутите и осмотрите свечи – если модуль зажигания (МЗ) обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 — 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.

При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать. Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.

Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)

Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать

Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.

Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).

Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).

Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:

В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
Места пайки покрываем техническим лаком;
После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.

Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.

Высоковольтные провода ВАЗ 2115: Подсключение, замена, расположение

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания.

От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя.

Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Оглавление

ПодключениеЗаменаРасположение

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Замена

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот

Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Цилиндр

Длина, мм

Сопротивление (BOUGI), Ом

Сопротивление (R16AIPS), Ом

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.

Если этого не происходит, с мотором начинаются проблемы:

падение мощности;
высокий расход бензина;
провалы при разгоне;
нестабильные холостые обороты;
отказ двигателя при запуске.

Признаки

Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Залитые свечи.Грязные электроды свечей.Пробой изолятора свечи.

Как проверить модуль зажигания?

В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

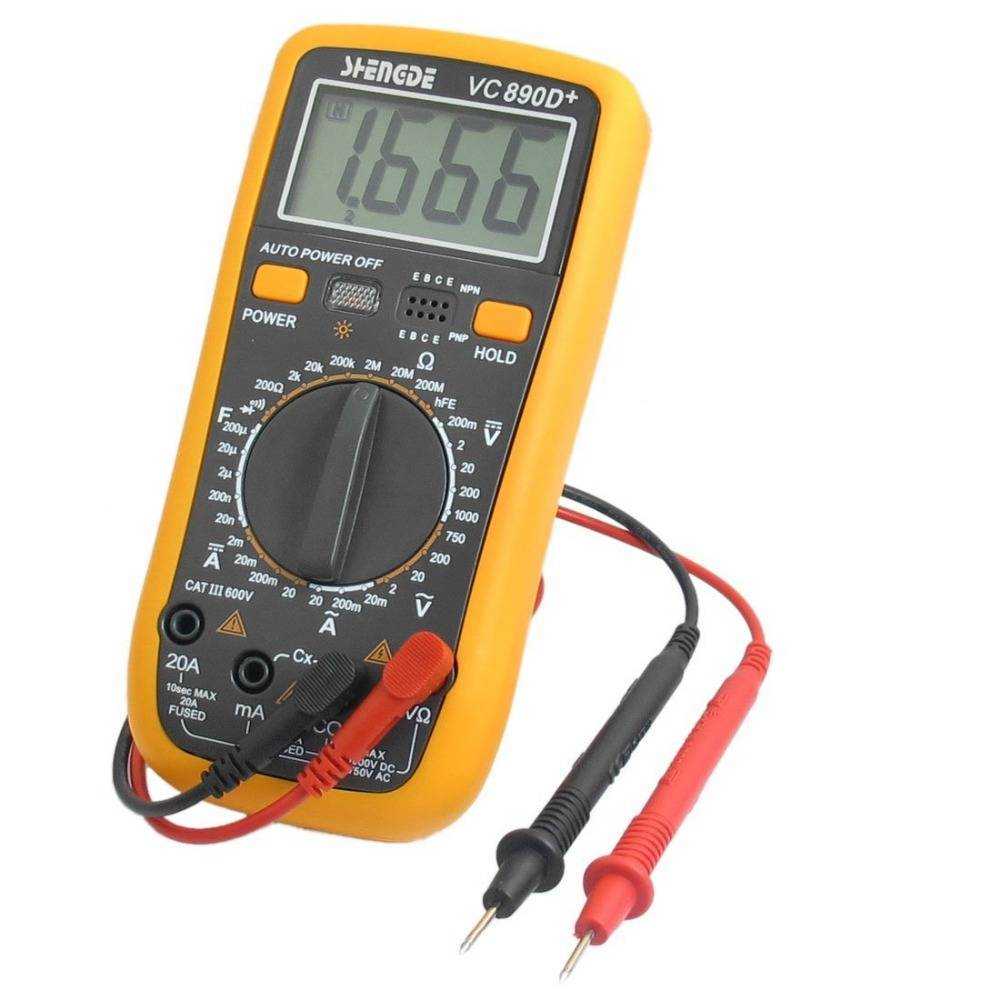

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

Отключаем от модуля коннектор с сигнальными проводами.
Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

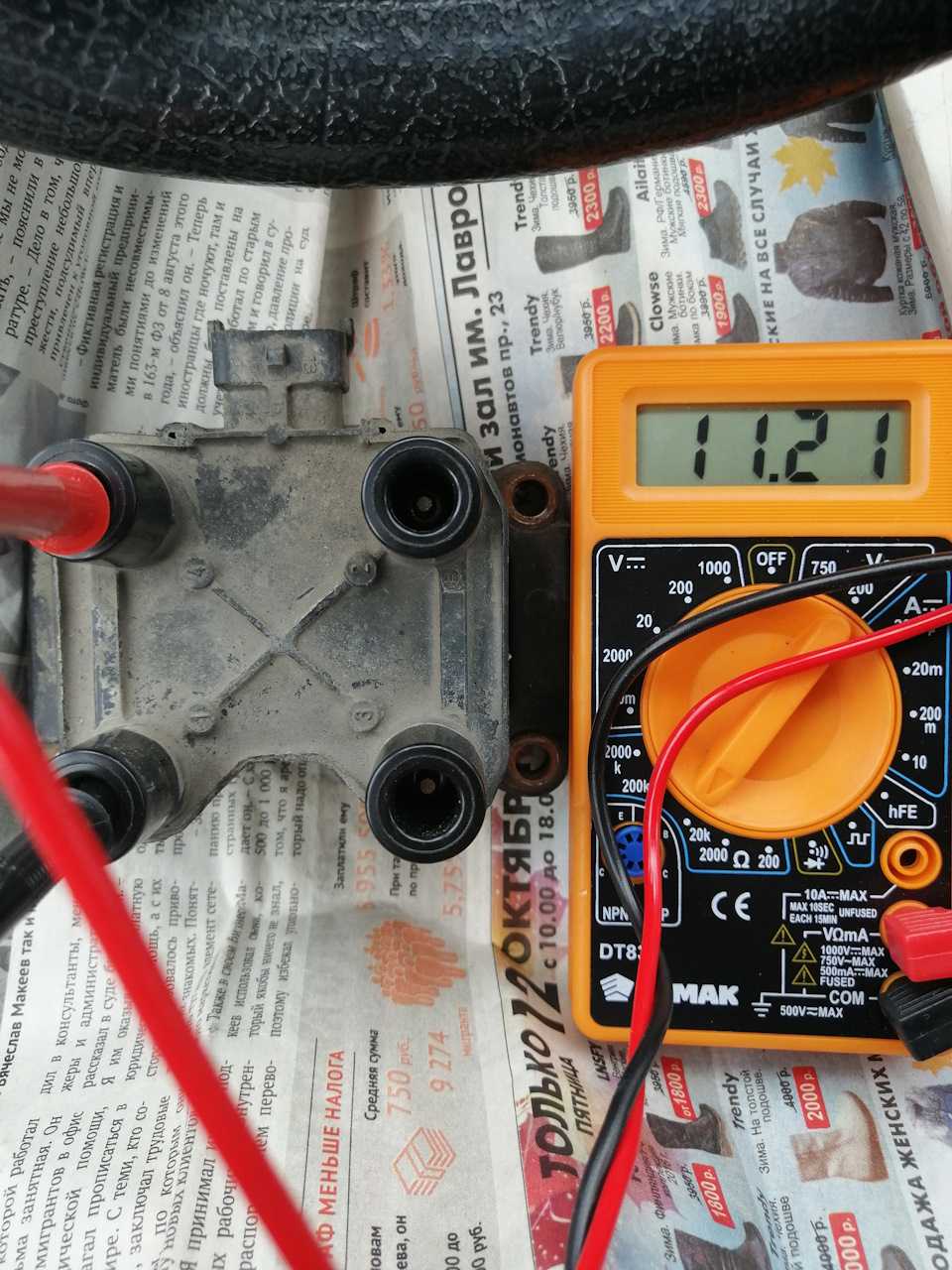

Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.
Проверяем напряжение между выводом 15 и «массой» колодки.
Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его. Ключом на 13 отворачиваем болты крепления к блоку цилиндров. Откручиваем болты крепления к картеру сцепления. Снимаем модуль вместе с кронштейном.
Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.
Схема проверки первичных обмоток.
Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.
Схема проверки вторичных обмоток.
Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.
Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
Р-0351 — не работает катушка 1-4 цилиндров;
Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Способы проверки катушки зажигания мультиметром на основные неисправности

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром – это верный и простой способ определить исправность агрегата и необходимость его замены.

Как проверить катушку зажигания

Проверка катушки зажигания – это трехступенчатый процесс, который начинается с подготовки, после проходит визуальный осмотр и заканчивается тестированием при помощи приборов. Агрегат может проверяться на специализированных диагностических стендах в дилерских мастерских или профессиональных сервисах. Самостоятельная проверка катушки зажигания проводится при помощи мультиметра – универсального диагностического прибора широкого спектра применения.

Подготовительный этап

Перед тем как приступать непосредственно к диагностике катушки зажигания, необходимо обзавестись мультиметром (способным определять напряжение и электрическое сопротивление, Ом) и найти технической документацией по автомобилю. В машинах устанавливаются различные катушки зажигания, и параметры конкретной модели прописываются в «паспорте» автомобиля. Если машина покупалась «с рук», техническую информацию о ее агрегатах легко найти в интернете.

Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.

Визуальный осмотр катушки зажигания

Внешний вид катушки зажигания может различаться, в зависимости от модели. При этом она имеет характерные детали – корпус, крышка, два контакта и центральная клемма. Во время визуального осмотра достаточно внимательно взглянуть на корпус и поискать на нем сколы, трещины или прожженные области. Корпус выполняется из эбонита, и он не пропускает ток, в большинстве случаев неисправность катушки связана с внутренним повреждением.

Диагностика электронной системы управления двигателем и электрической цепи трамблера

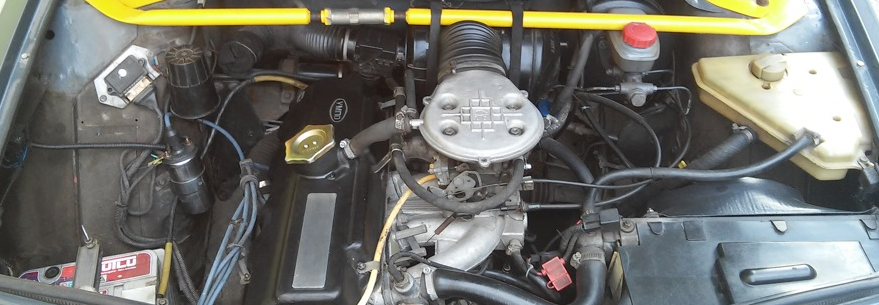

Катушка зажигания располагается в трамблере, и для проверки напряжения необходимо отогнуть защелкнутый фиксатор и снять с трамблера провода, которые к нему подходят. Далее требуется взять мультиметр и установить на нем параметры для замера напряжения. После этого один из проводов мультиметра прикладывается к выводу катушки зажигания, а второй к корпусу автомобиля (то есть к массе).

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

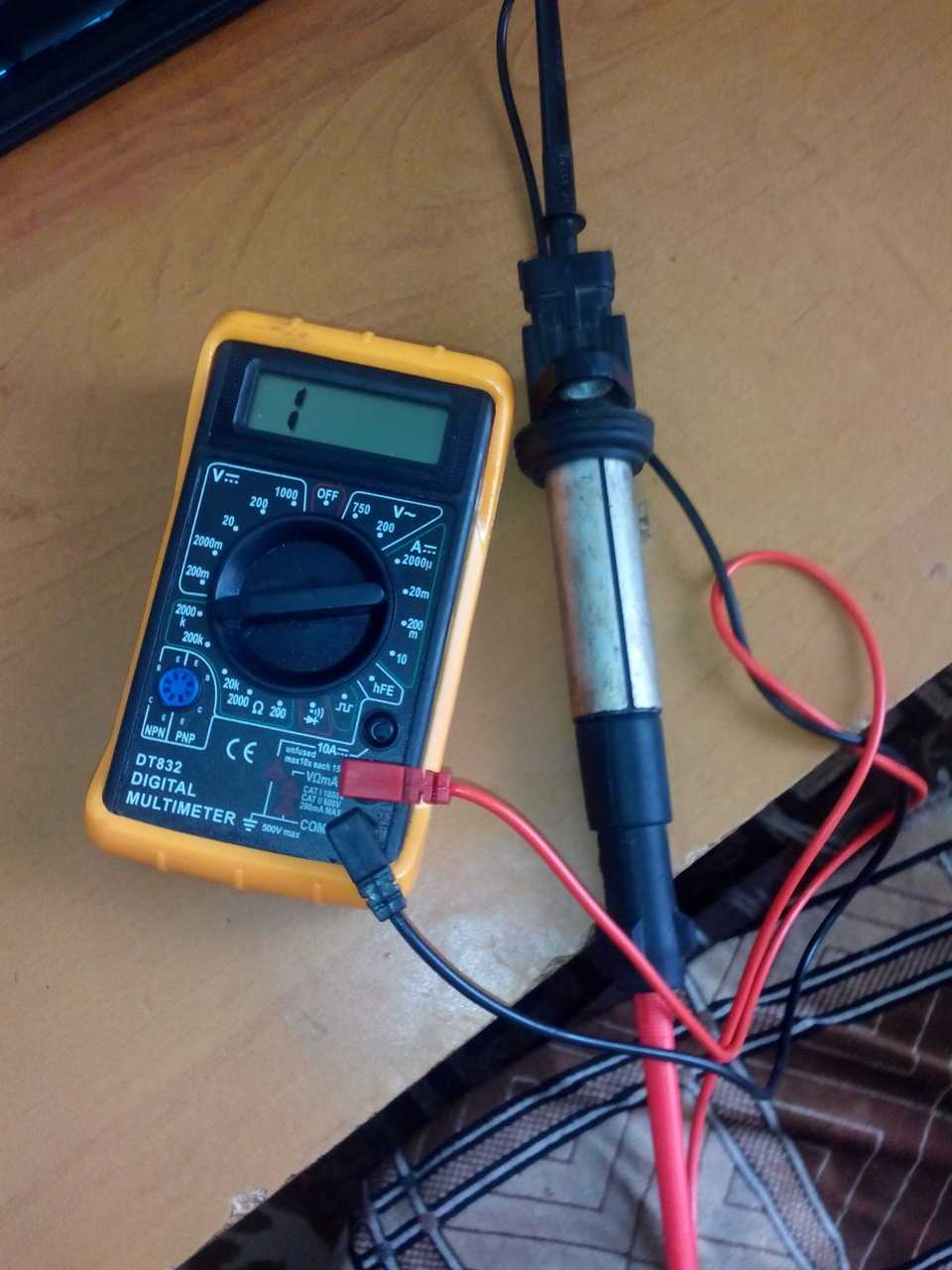

Чтобы провести подобную диагностическую процедуру, необходимо установить мультиметр в режим измерения электрического сопротивления (Ом). Далее подключаем один из проводов устройства диагностики к положительному или отрицательному выводу катушки зажигания, а второй к центральной клемме.

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Процедура диагностики первичной обмотки катушки зажигания практически не отличается от проверки вторичной обмотки. Вновь возьмите мультиметр, у которого установлен режим измерения электрического сопротивления, и подключите его провода к положительному и отрицательному выводу катушки зажигания, то есть к внешним контактам (в большинстве случаев).

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.

Ремонт модуля зажигания 2112 -3705010-02 для автомобилей семейства ВАЗ-2110

Автотехника

Главная Ремонт электроники Автотехника

При эксплуатации автомобиля ВАЗ-21102, после 15000 км пробега, проявилась необычная неисправность: время от времени пропадало высокое напряжения на 2 и 3 цилиндрах. Все подозрения сразу пали на модуль зажигания (рис. 1).

Рис. 1. Внешний вид модуля зажигания 2112-3705010-02

При осмотре модуля на работающем двигателе было замечено, что если надавить на алюминиевую пластину на задней части модуля, то двигатель начинает работать нормально. Казалось бы, все ясно, и необходимо приобрести новый модуль зажигания, да уж больно цена «кусается». Было принято решение вскрыть неисправный модуль и изу чить материальную часть «чуда» на шего автопрома. С помощью плоской отвертки отгибаем алюминиевую пластину (рис. 2).

Рис. 2. Вскрытие модуля зажигания

Рис. 3. Внешний вид вскрытого модуля зажигания

Что же мы там видим? Небольшая печатная плата с элементами (рис. 3). Она покрыта толстым слоем прозрачного силикона, который для доступа к элементам необходимо аккуратно удалить. Соединительные провода между платой и контактными площадками модуля выполнены из алюминия. «Так вот где таилась погибель моя…» — эти провода довольно хлипкие и, похоже, один из них не выдержал тряски российских автобанов и оборвался.

Но это уже не важно, потому что при вскрытии мы отрываем все провода от всех контактов и меняем на новые (лучше марки МГТФ). Повнимательнее рассмотрим активные элементы модуля. Повнимательнее рассмотрим активные элементы модуля

Повнимательнее рассмотрим активные элементы модуля.

Рис. 4. Внешний вид печатной платы модуля зажигания

Как видно из рис. 4, схема состоит из двух коммутаторов типа L497D1 и двух мощных транзисторов типа BU931.

Приступим к восстановлению связей. При пайке оказалось, что контакты на модуле сделаны из алюминия и обычным флюсом не паяются, поэтому придется приобрести специальный флюс для алюминия.

Рис. 5. Назначение контактов модуля зажигания

При восстановлении модуля желательно соблюдать следующую технологию:

1. Вначале припаиваем провода к плате. Причем, необходимо удалить остатки старых проводов с платы.

Особую трудность вызвала пайка проводов к коллекторам транзисторов. Они покрыты металлом, трудно поддающемся пайке. Бор-машинка помогла снять налет этого металла до медного основания, но и это еще не все. При прикосновении паяльником его тепло моментально рассеивалось на алюминиевой пластине-радиаторе. Для того чтобы нормально паять, пришлось всю пластину положить на электроплиту и нагреть примерно до 180 градусов. Чтобы обойтись без плиты, можно использовать паяльник мощностью 80…100 Вт.

2. Припаиваем провода платы к соответствующим контактам внутри модуля, стараясь сделать их как можно короче.

Места пайки покрываем каким-нибудь лаком (если технического лака нет, подойдет и лак для ногтей, важно только, чтобы супруга этого не заметила)

Рис. 6. Внешний вид отремонтированного модуля

В результате должна получиться конструкция, как на рис. 6.

Перед окончательной сборкой желательно провести генеральные испытания устройства на предмет его работоспособности. Если устройство заработало, то обмазав внутреннюю поверхность автомобильным герметиком,производим окончательную сборку, заправляя провода внутрь полости так, чтобы они не были зажаты пластиной по краям. Ну а если устройство не заработало, то придется искать неисправность более тщательней. Возможно, это выход из строя электронных компонентов(особенно выходных транзисторов), обрыв или КЗ в катушках. В заключение для «народных очумельцев» хочется сказать о цене запчастей. Коммутатор L497D1 стоит примерно $3, а транзистор BU931 — примерно $6.

Транзисторы можно попытаться заменить дешевыми отечественными типа КТ848А, но их размеры впечатляют и, в случае замены, придется поломать голову над их установкой внутри корпуса модуля.

сергей / 27.04.2012 — 15:57а как его проверить.только на машине.
сергей / 27.04.2012 — 15:55ничего.полезная информация.
мастер / 29.03.2012 — 13:27спасибо

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:
