Вводной автомат для частного дома, квартиры: какой ставить, на сколько ампер?

Нюансы, которые нужно учитывать

Таблица потребления мощности различных электроприборов

Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:

повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
для простоты расчетов нагрузку стоит разделить на группы;
мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

Расчет вводного автомата для бытовой электросети

Чтобы правильно выбрать вводный автомат по величине тока срабатывания, сначала потребуется учесть ряд факторов, влияющих на конкретное его значение.

Тип питания на данном объекте (двухфазное или трехфазное).
Суммарная мощность всех подключенных к линии нагрузок.
Наличие неучтенных утечек и текущее состояние электропроводки (ее изношенность).

Расчет АВ для квартиры

Расчет прибора для отдельной квартиры базируется на следующих общепринятых правилах:

Для ввода в такое жилье используются только двухфазные силовые линии 220 Вольт.
Расчет потребляемого тока производится путем суммирования всех подключаемых к розеткам потребителей плюс мощность включаемых одновременно лампочек (осветителей).
На полученное значение делается поправка с запасом примерно 10 процентов.

Для каждого индивидуального потребителя или квартиры согласно нормативам отводится строго лимитируемая нагрузка по току (не более 40 Ампер).

С учетом ограничений и поправок проводится расчет и выбор тока отсечки вводного автомата. Если потребуется изменить его значение в большую сторону, это обязательно согласуется с местными энергетическими службами и управляющей компанией.

Расчет автомата для частного дома 380 и 220 Вольт

Правильно рассчитать, какие автоматы ставить в частном доме, удается только при учете следующих моментов:

Какие нагрузки предполагается использовать в подсобном хозяйстве, и имеется ли среди них оборудование, нуждающееся в трехфазном питании.
Общее количество этих нагрузок и мощность, потребляемая каждой из них.
При наличии оборудования 380 Вольт (насосов, отопительных котлов, двигателей и тому подобное) выбирается 4-х полюсный автомат, а в их отсутствие – двухполюсный.

Для трехфазной сети величина допустимого тока через расцепители рассчитывается для каждой фазы отдельно.

Выбор конкретного значения номинала автомата возможен лишь после того, как будет получена точная цифра суммарных мощностей подключаемых к линии из однофазных или трехфазных нагрузок

Определившись с тем, на сколько ампер ставится автомат в дом, переходят к непосредственному монтажу этого важного для системы энергоснабжения прибора

Правильному расчету и грамотному выбору вводного автоматического устройства придается особое значение по следующим причинам:

От правильности подбора ВА по току зависит работоспособность системы энергоснабжения жилого объекта (квартиры или частного дома).
Не будет наблюдаться постоянного его срабатывания при малейших отклонениях в подключаемых нагрузках.
Хороший по характеристикам и проверенный в работе автомат позволит оперативно отключать квартиру или дом при необходимости.

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А понадобится обратиться к таблице.

Сечение провода, мм2	Допустимый ток нагрузки по материалу кабеля
Медь	Алюминий
0,75	11	8
1	15	11
1,5	17	13
2,5	25	19
4	35	28

Модификацию на 25 Ампер можно применять для защиты проводки или установить на ввод.

Например, для проводки используется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, понадобится выбрать меньшее значение – 16 А.

Определение зависимости мощности от сечения по формуле

Таблица выбора сечения кабеля в зависимости от мощности

Если сечение кабеля неизвестно, можно использовать формулу:

Iрасч=P/Uном, где:

Iрасч – расчетный ток,
P – мощность приборов,
Uном – номинал напряжения.

В качестве примера можно рассчитать, автомат, который понадобится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

Перевести 3 кВт в Ватты – 3х1000=3000.
Разделить величину на напряжение: 3000/220=13,636.
Округлить расчетный ток до 14 А.

В зависимости от условий окружающей среды и способу прокладки кабеля нужно учесть поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его понадобится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Далее по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2	Ток нагрузки, А
Одножильный кабель	Двухжильный кабель	Трехжильный кабель
Одинарный провод	2 провода вместе	3 провода вместе	4 провода вместе	Одиночная укладка	Одиночная укладка
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34

Схема включения

Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при ремонтных работах. По этой причине автомат устанавливается перед счетчиками.

Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.

Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.

Недопустимые ошибки при покупке

Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.

Чтобы такого не произошло, рекомендуем ознакомиться со следующими ошибками, что позволит в будущем правильно выбрать автоматический выключатель для своего дома либо квартиры:

Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку

Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом замените электропроводку в квартире на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.

Рекомендуем прочитать:

Выбивает автомат — что делать
Как подключить стабилизатор напряжения
Почему срабатывает УЗО в щитке

Как правильно подобрать подходящий номинал коммутационного аппарата для дома и квартиры?

Устройство и принцип работы вводного автомата

Вводной автомат ограничивает потребляемую пользователями мощность

Монтируемый в распределительном шкафу входной автомат в первую очередь необходим для ограничения пользователя в потребляемой им полезной мощности. При превышении током величины, задаваемой этим прибором, он будет отключаться и полностью обесточивать квартиру или загородный дом. С учетом этого предназначения и надо рассматривать устройство вводного выключателя, а также принцип его работы и место размещения в пределах шкафа.

Он выполняет и основную свою функцию – отключает обслуживаемую линию при превышении током допустимого значения из-за аварийного перегруза или короткого замыкания. Но в этом своем назначении он используется как вторая ступень групповой защиты. Первым должен сработать линейный прибор, установленный непосредственно в поврежденной цепи.

Подобно всем другим автоматическим выключателям (АВ) монтируемое на входе в дом устройство состоит из следующих обязательных узлов и деталей:

Корпуса с набором контактных соединителей.
Исполнительных модулей, обеспечивающих его срабатывание.
Соединительных шин и элементов крепления в распределительном шкафу.

В любых устройствах этого класса (включая приборы, используемые для ввода) в качестве исполнительных модулей применяются два коммутирующих элемента, называемых расцепителями. Один из них, относящийся к механизмам теплового действия, оформлен в виде биметаллической пластины, а другой – как электромагнитное реле максимального тока. Первый отключающий узел срабатывает при длительном превышении током в защищаемой линии своего номинального значения. Электромагнитный расцепитель вступает в действие при появлении короткого замыкания в данной цепи. Величины токов срабатывания, а также присущие этим приборам временные задержки определяются их времятоковыми характеристиками.

Таким образом он обеспечивает совместимость двух разнородных по структуре металлов, непосредственное соединение которых в виде скрутки, например, недопустимо. Оно чревато окислением обеих проводящих материалов и последующим нарушением контакта. А это приводит обычно к нагреву места соединения и постепенному его разрушению.

Вводный автомат традиционно устанавливается непосредственно перед электросчетчиком, что позволяет учитывать все внутренние потребители, а также регистрировать отсутствие подключения к кабелю питающей линии. Второй случай – когда квартира совсем обесточена и счетчик полностью отключен от электросети.

Производители автоматов для ввода однофазного электричества

При выборе автомата для ввода однофазного электричества в частный дом мощностью 10 кВт существует множество производителей, предлагающих различные модели и варианты оборудования. Ниже приведен список некоторых из них:

ABB — шведская компания, крупный международный производитель электротехнического оборудования, включая автоматические выключатели для электрических сетей;
Siemens — немецкая компания, один из крупнейших производителей электротехнического оборудования, в том числе автоматических выключателей;
Schneider Electric — французская компания, специализирующаяся на производстве электротехнического оборудования, включая автоматические выключатели и предохранители;
Legrand — французская компания, предлагающая широкий спектр электротехнического оборудования, включая автоматические выключатели;
Hager — немецкая компания, специализирующаяся на производстве систем электрообеспечения и автоматических выключателей;
Mitsubishi Electric — японская компания, производитель разнообразной электротехнической продукции, в том числе автоматических выключателей;
Shihlin Electric — тайваньская компания, предлагающая широкий спектр электротехнического оборудования, включая автоматические выключатели.

Система автоматического ввода на одну фазу и мощностью 10 кВт — это важная часть электрической системы дома, поэтому необходимо выбрать надежное и качественное оборудование от проверенных производителей

При выборе автомата рекомендуется обращать внимание на его технические характеристики и соответствие нормам безопасности

Важно учитывать, что выбор производителя автомата также зависит от доступности их продукции на рынке вашего региона, а также от возможности обслуживания и ремонта в случае необходимости. Приобретение автоматов для ввода однофазного электричества рекомендуется осуществлять у сертифицированных дилеров и проверенных поставщиков, чтобы избежать подделок и получить гарантию качества

Приобретение автоматов для ввода однофазного электричества рекомендуется осуществлять у сертифицированных дилеров и проверенных поставщиков, чтобы избежать подделок и получить гарантию качества.

Как выбрать автоматический выключатель?

Нельзя приобретать автомат с поврежденным корпусом, с видимыми трещинами, сколами. Так же нельзя применять автоматы с большим, чем расчетный номинал тока. В первую очередь автоматический выключатель выбирается исходя из характеристик вашей электропроводки и нагрузок.

Как выбрать автоматический выключатель

Автоматы следует приобретать в специальных магазинах и известных производителей автоматических выключателей. Стоимость таких автоматов конечно выше, но она уйдет на второй план, если это касается вашей безопасности. Выбор автоматических выключателей осуществляют по таким критериям как;

— число полюсов автомата; — длительное рабочее напряжение; — максимальный допустимый рабочий ток выключателя; — отключающая способность; — селективность автомата.

Определение числа полюсов автомата

Выбор числа полюсов автомата зависит от типа электросети. При однофазной сети число полюсов может быть 1 или 2, т. е. автомат может быть однополюсным или двухполюсным.

Подключение однополюсного и трехполюсного автоматического выключателя

В быту при однофазной сети на вводе и для отдельных автоматов используют однополюсные конструкции. Двухполюсные автоматы можно использовать на вводе. В этом случае вероятность срабатывания двухполюсного автомата увеличивается вдвое, в трехфазных сетях используют автоматы на три или четыре полюса.

Номинальное напряжение автомата

Пластиковый корпус автомата содержит сведения о его характеристиках и его рабочем напряжении, которое должно быть Uном ≥ Uсети равное или больше сетевого напряжения.

Основные характеристики автоматического выключателя маркированы на его корпусе

Выбор автоматического выключателя по току нагрузки

Для защиты электропроводки от перегрева при высокой нагрузке должны учитываться условия:

Ток, потребляемый электрической цепью не должен превышать номинальный ток автомата, при этом номинальный ток автомата также не должен быть больше номинального расчетного тока для этого сечения проводов электропроводки.

Iэл <=Iном <=Iпров, где, Iэл — номинальный ток нагрузки, Iном — номинальный ток автомата, Iпров — расчетный ток электропроводки.

Ток срабатывания автомата от перегрузки должен быть в 1,45 раз меньше максимального значения тока электропроводки. Iперег <= 1,45 Iпров. Ниже приводится таблица для групп автоматов B, C, D характеристик срабатывания тепловой и электромагнитной защиты. Таблица 1.

По таблице видно, что автомат отключится при перегрузке в 13% номинального тока через время, равного или больше 1 часа. Если нагрузка достигнет 45% номинального значения тока, то тепловая защита автомата отключит нагрузку меньше чем за один час.

Для электромагнитной защиты автомата типа В с трехкратной перегрузкой, время срабатывания будет 0,1 секунды и больше, а при пятикратной перегрузке защита сработает за время меньше 0,1 секунды.

Отключающая способность

Это характеристика учитывает способность автомата отключать контакты без залипания от токов короткого замыкания. Эти значения токов к. з. указаны на корпусе выключателя.

Лучше выбирать автоматы с гарантированной способностью отключаться при токах к. з. равных 3 – 4,5 килоампер. На стоимость здесь не смотрят — это все-таки ваша безопасность.

Селективность автоматического выключателя

Значение селективности автомата показывает возможность автоматического выключателя отключать только те участки электрической цепи, где произошло короткое замыкание или перегрузка. Чтобы автомат обладал хорошей селективностью, нужно сделать правильный выбор по параметрам и классу автомата.

Пример селективности автоматических выключателей

Для хорошей селективности вводной автомат должен иметь значение номинального тока больше, чем автоматы в группах, но не превышать максимальный ток электропроводки. В группах автоматы подбираются по току нагрузки данной группы. То есть при коротком замыкании на кухне, отключится автомат кухонной розеточной группы, а не освещения.

Тепловая нагрузка нескольких автоматов установленных в ряд

Когда автоматические выключатели расположены в электрощите в ряд, то температура автоматов вырастет и номинальный ток автомата уменьшится на поправочный коэффициент К таблицы 2.

На таблице 3 указана зависимость номинального тока от внешней температуры, которую также нужно учитывать при выборе автоматического выключателя.

Помогла вам статья?

ДаНет

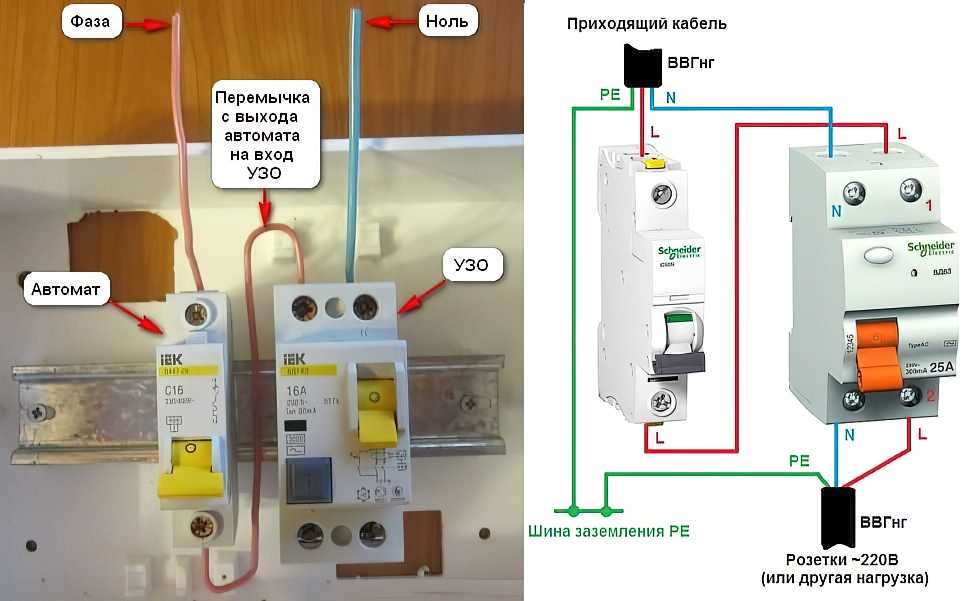

Схема включения вводного автомата

Схема подключения

При подключении вводного автомата важно соблюдать правило, согласно которому общий кабель подводится к верхним клеммам, а отводы делаются обязательно снизу. Чтобы определиться с точками подвода жил силового кабеля, потребуется найти контакты с обозначениями Ф1, Ф2, Ф3 и нулевого провода N. При отсутствии специальной маркировки шины подсоединяются к контактам в порядке возрастания их номера при подсчете слева направо по гребенке

В 4-х полюсном приборе фазными будут первые три по счету, а следующая за ними – земляная. В 2-х полюсном аналоге первая с края слева – фазная, а следующая за ней – ноль

При отсутствии специальной маркировки шины подсоединяются к контактам в порядке возрастания их номера при подсчете слева направо по гребенке. В 4-х полюсном приборе фазными будут первые три по счету, а следующая за ними – земляная. В 2-х полюсном аналоге первая с края слева – фазная, а следующая за ней – ноль.

Место включения любого вводного прибора в общую схему электропитания остается неизменным. Он устанавливается на самом входе питающей цепи до опломбированного электросчетчика. После него допускается ставить устройство защитного отключения второй ступени срабатывания, что повышает качество защиты от удара электрическим током. Дополнительные автоматы и УЗО удобнее установить на общей дин рейке, расположенной в распределительном шкафу рядом со счетчиком.

ТОП-5 моделей автомата на рынке в текущем году

Подбирая АВ, необходимо учитывать рейтинг производителей подобных устройств.

Самые лучшие автоматы (точнее, их производители) на сегодняшний день:

Schneider Electric. Французская фирма. Автоматы ее производства давно испытаны в российских условиях, служат долго и отличаются надежностью.
General Electric. Недостаток – высокая цена, зато надежность и качество исполнения также на высоте. Американский производитель выпускает отличные АВ для трехфазных сетей.
Siemens. Низкая цена, но качество хуже, чем у двух лидеров, представленных выше. Тяжело найти приборы в продаже. Изначально бренд был немецким, затем его приобрели американцы. Надежность АВ и средняя стоимость делают компанию такой популярной.
Контактор. Лучший бренд из российских, однако цены кусаются. Лучше приобрести автоматы европейского производства, хотя Контактор – хорошее решение для слабонагруженных сетей.

Для чего нужны защитные автоматы и как они работают

Автоматические выключатели разных производителей

Устройства данной категории способны регистрировать чрезмерное потребление электрической энергии. Это происходит при коротком замыкании либо подключении мощных или реактивных нагрузок. В подобных ситуациях защитный автомат отключает источник питания 220 (380) V без вмешательства со стороны пользователя.

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.
