Основные неполадки поворотников и способы их устранения
Указатели поворотных сигналов работают исправно, если соблюдены следующие условия:
- Зажигание активировано, и бортовая сеть обеспечивает требуемое напряжение.
- Подрулевой переключатель нормально двигается вверх и вниз.
- Частота моргания лампочки поворотников автомобиля составляет 60 циклов в минуту.
Отклонение от перечисленных требований является признаком какой-либо поломки.
Если вы столкнулись с проблемами в работе одного поворотника, необходимо ознакомиться с устройством и принципом действия реле: электрический импульс, который проходит по лампам, провоцирует нагрев специального резистора, отвечающего за своевременное срабатывание сигналов. Если сопротивление лампы отличается от номинального, это влияет на время включения прибора. В случае слабого контакта или проникновения влаги на поверхность реле надо слегка постучать по нему.
В случае замены детали и при отсутствии положительных изменений есть вероятность недостаточного контакта со стороны предохранительного блока. Неисправность решается путем установки нового предохранителя.
Если не работает только один поворотник, то это не связано с выходом из строя реле (такая поломка сопровождается сбоем в работе двух элементов).
Возможно, в приборе перегорела лампочка или были нарушены соединения между проводкой и патроном. Выбирая новую лампочку, следует убедиться, что она обладает требуемой мощностью и нормально помещается в гнездо поворотника.
При наличии следов окисления нужно удалить их, используя надфиль или наждачную бумагу. Если же деталь сильно соприкасается с контактами, их можно подогнуть с помощью тонкогубцев
Важно выполнить эти действия с особой осторожностью, чтобы контакты не замкнулись. В противном случае указатели начнут работать некорректно – в шахматном порядке. Исправная работа патрона свидетельствует о наличии проблем с проводкой
Исправная работа патрона свидетельствует о наличии проблем с проводкой
Исправная работа патрона свидетельствует о наличии проблем с проводкой.
Нередко к сбоям в работе поворотников приводит сам включатель. Для проверки этого элемента нужно получить доступ к подрулевому переключателю и демонтировать его. Заменить кнопку достаточно просто – она продается в каждом магазине автозапчастей и стоит недорого.
Чрезмерно частое срабатывание поворотника объясняется перегоранием одной из лампочек или окислением фишки в заднем фонаре, а также дорожки в монтажном блоке. При тусклом горении указателя нужно проверить мощность модели. Если проблемы отсутствуют, следует попробовать зачистить контакты лампочки.
Определив щелчки со стороны реле, надо разобрать монтажный блок. Такое явление возникает при окислении или плотном прилегании реле. Также его вызывает выход из строя детали. Чтобы избавиться от проблем, необходимо зачистить контакты или поставить новое реле.
Заключение
Исправность указателей поворотов и их срабатывание в нужный момент – залог безопасной и профессиональной езды. Но в российских реалиях культура водителей часто отличается от желаемой, поэтому они не всегда пользуются таким важным приспособлением, ставя под угрозу жизнь и здоровье других участников движения, пассажиров и пешеходов.
Видео про поворотники:

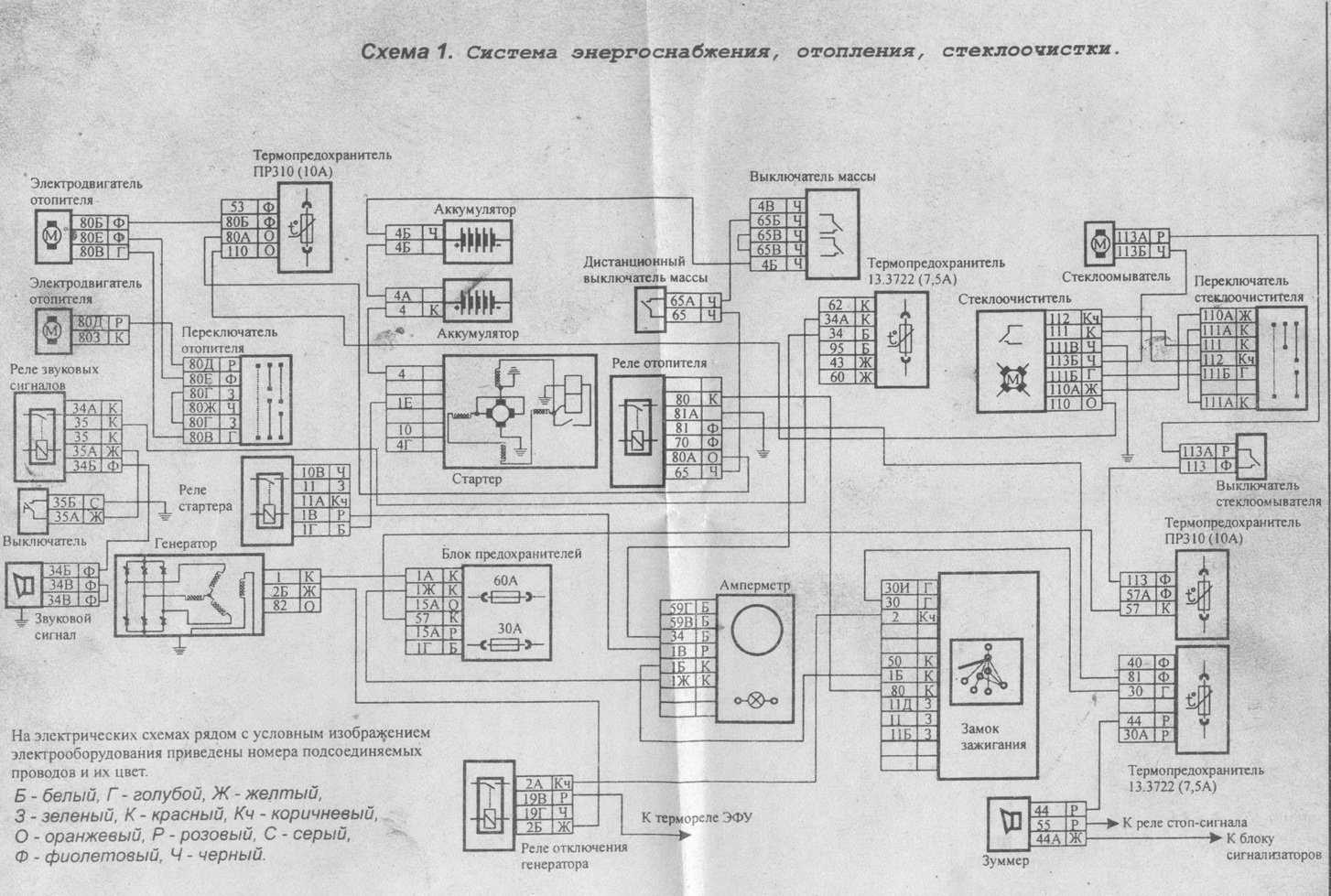

Блок предохранителей (F2, F3, F4, F6)
| 1 | |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонариавтопоезда |
| 1 | Блокировка колес, радиоприёмник | После выключателя приборов и стартера |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) | |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка | |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода | |
| 5 | Обмотка реле выключателя массы | |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения | |
| 7 | Обмотка возбуждения генератора, подкачка шин | |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов | До выключателя приборов и стартера |
| 9 | Розетка светильника подвесного, электродвигатели отопителя | |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения | |
| 11 | Вентилятор обдува водителя | |
| 12 | ||
| 13 | Обогрев зеркал, подогрев сидений |
| 1 | ||
| 2 | Электронный спидометр, электронный тахометр | До выключателя приборов и стартера |
| 3 | АБС тягача | |
| 4 | АБС прицепа | |
| 5 | Приборы, электронный спидометр, электронный тахометр | |
| 6 | АБС тягача, реле (клапан) моторного тормоза | После выключателя приборов и стартера |
| 7 | АБС прицепа | |
| 8 | Датчик уровня газа (на газовых автомобилях) | |
| 9 | Питание стеклоочистителя | |
| 10 | Питание блока системы управления двигателем | |
| 11 | Электрофакельное устройство | |
| 12 | До выключателя приборов и стартера | |
| 13 |
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя Реле торможения приборов и стартера | |
| Реле торможения | |||
| 4 | Контрольные лампы | Не используется | После выключателя приборов и стартера |
| 5 | Контрольные лампы | Не используется | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос мочевины | Система нейтрализации отработавших газов | |
| 8 | Насос мочевины | До выключателя приборов и стартера | |
| Датчик NOх | |||
| 9 | — | — | |
| 10 | — | — | — |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | Сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
* При наличии.
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос дозирующий | Система нейтрализации Grundfos | |
| 8 | Реле линий подогрева мочевины | ||
| Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
| 9 | Резерв | ||
| 10 | Датчик NOх | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
* При наличии.
Вернуться в раздел «Предохранители и реле на автомобилях Камаз» Перейти в руководство по эксплуатации автомобилей Камаз
Основная спецтехника
- Автотопливозаправщики
- Вакуумные автоцистерны
- Вахтовые автобусы
- Универсальные моторные подогреватели
- Цементировочные агрегаты
- Передвижные мастерские
- Паропромысловые установки
- Фургонная спецтехника
Прицепная спецтехника
- Полуприцепы-цистерны
- Прицепы цистерны
- Бортовые полуприцепы
- Полуприцепы тяжеловозы
- Опоровозы
- Полуприцепы-контейнеровозы
- Агрегаты перевозки штанг
- Вакуумные полуприцепы-цистерны
Коррозия контактов и соединений
Когда контакты и соединения покрываются слоем коррозии, электрический ток из источника питания не может свободно протекать через них, что приводит к неработоспособности поворотников. Несмотря на то, что аварийка работает нормально, это может быть связано с тем, что контакты, используемые для активации аварийного сигнала, могут находиться в иной части электрической цепи и быть лучше защищены от коррозии.
Для предотвращения коррозии контактов и соединений рекомендуется регулярно осматривать и чистить соответствующие электрические контакты. Для этого можно использовать специальные средства для очистки контактов, например, спреи или жидкости, а также абразивные материалы, такие как шлифовальная бумага или наждачная бумага.
Также важно убедиться, что контакты и соединения достаточно плотно крепятся и затянуты. Если есть подозрение на окисление или повреждение проводов, рекомендуется заменить их на новые
Помимо чистки и регулярного осмотра контактов и соединений, также рекомендуется защитить поворотники от влаги и других агрессивных факторов. Для этого можно использовать специальные чехлы или защитные кожухи, а также герметизировать соединения и контакты мастикой или специальными герметиками.
Правильный уход за контактами и соединениями поможет обеспечить надежную работу поворотников на Камазе.
Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!
В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.
Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.
Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.
Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.
Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.
R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например,КР1055ГП1Б и т.п. аналоги. Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.
Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.
Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.
Схема включения реле поворотов 495.3747
Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.
После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.
Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.
Использованы материалы сайта: autosecret.net
Как защитить кузов своего автомобиля от коррозии не переплачивая автомеханику.
Так как я заядлый автомобилист, меня интересует все что связанно с машинами. Перед каждым авто владельцем стоит задача защиты кузова автомобиля от коррозии. О таком оригинальном способе я читал и раньше, еще в начале прошлого века его использовали при защите корпусов кораблей. Но с коммерческим применением такой чудо технологии я столкнулся впервые. Читая рекламу в газетах я наткнулся на рекламу «Электрохимическая защита кузова автомобиля от коррозии», прочитав краткую статью я решил узнать поподробней в самом автосервисе. Подробнее…
Звуковой сигнализатор для автомобиля.
Звуковой сигнализатор автомобиля предназначен для дублирования двухтональным сигналом всех аварийных и «поворотной» контрольных ламп автомобиля, а также сигнализирования о превышении бортового напряжения свыше 17в.
Подробнее…
Способы отопления гаража
Очень удобно хранить машину в гараже. Особенно зимой — она лучше заводится, меньше происходит износ деталей и т.д. и т.п. Гараж — это хороший домик для вашего любимого авто
Войти на сайт
Включаем габариты или ближний свет, ДХО тухнут.
Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.
Принцип работы электронного реле очень простой. Пока оценок нет.
Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. Это связано с особенностями дугообразования при коммутации разных электроцепей. А чисто противотуманки можешь подключить через обычное реле.
Статья по теме: Глубина прокладки кабеля
А это собственно и сама схема подключения стандартного 4-х контактного реле:
Питание на него подается блоком управления двигателем дальше — компьютером и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.
Силовые реле, импортные и отечественные, выполняют одинаковую функцию. Именно на него надо подавать напряжение для питания потребителей; Контакты 87 и 87А — контакты присоединения потребителей. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах. Это будет расцениваться как внесение изменений в конструкцию транспортного средства.
Они являются составными элементами задающего генератора и цепей управления. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.
Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Варианты схемных решений подключения реле. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Работа реле основана на работе магнитного поля.
Схема подключения 4х контактного реле
Виды реле поворотов: как выбрать правильно
Реле поворотов используется в автомобилях для управления указателями поворотов. Это устройство позволяет автоматически включать и выключать указатели поворотов при движении транспортного средства. Однако существует несколько разновидностей реле поворотов, которые отличаются своими характеристиками и принципом работы. Правильный выбор реле поворотов важен для обеспечения надежной работы указателей поворотов и безопасности на дороге.
Одним из основных параметров реле поворотов является мощность, которая определяет количество ламп, которые можно подключить к реле. В зависимости от модели автомобиля и требований к освещению, мощность реле может быть различной. Обычно наиболее распространены реле поворотов с мощностью от 21 до 30 Вт.
Также следует обратить внимание на тип реле поворотов. Существуют электромеханические и электронные реле
Электромеханические реле являются наиболее распространенным и доступным вариантом. Они имеют простую конструкцию и надежно работают в широком диапазоне температур. Однако они обычно более громоздкие и менее надежные по сравнению с электронными реле.
Электронные реле более компактные и надежные, но их цена может быть выше. Они обычно имеют большую долговечность и способны быстрее реагировать на сигналы поворотов. Однако они более чувствительны к перепадам напряжения и требуют более внимательного обращения.
При выборе реле поворотов также следует обратить внимание на производителя. Надежные и известные производители обычно предлагают продукцию определенного качества
Обратите внимание на отзывы и рейтинги производителей, чтобы выбрать реле поворотов, которое будет долговечным и надежным.
| Тип реле | Преимущества | Недостатки |
|---|---|---|
| Электромеханическое | — Простая конструкция— Работа в широком диапазоне температур | — Более громоздкое— Менее надежное |
| Электронное | — Более компактное— Более надежное— Быстрая реакция на сигналы поворотов | — Более высокая цена— Более чувствительное к перепадам напряжения |
Надеемся, что данный обзор поможет вам правильно выбрать реле поворотов для вашего автомобиля. Учитывайте параметры мощности и типа реле, а также ориентируйтесь на надежных производителей. Только так вы сможете обеспечить надежную работу указателей поворотов и безопасность на дороге.
Как подключить 3 контактное реле поворотов
На машине не всегда работали поворотники. Потом и вовсе перестали. При включении поворотников, на приборке пытается мигать лампочка, но никак. Реле щелкает.
Ну и что, что щелкает, подумал я, и проверил его работоспособность. А проверил я, подкинув новое реле. И вуаля.
примотан какой то сторонний проводок. У хозяина не удалось выяснить его назначение.
Я полез разбираться — стало интересно: 1) Принцип работы (да — не знал, каюсь); 2) Что там мог делать этот проводок; 3) Как это реле можно использовать в Солярисе =)
На реле поворотов имеется 3 контакта: 49, 49а и 31. 31 контакт — постоянная масса (-) 49 контакт — постоянное питание (+) 49а контакт — управление реле.
При замыкании контакта 49а, через нагрузку (Лампочка/динамик/светодиод и т.п.) на массу, реле начинало свою работу.
На калине, контакт 49а идет на аварийку и на поворотники. На аварийку, с этого контакта, проводка идет без разрыва. Соответственно реле включается без зажигания.
На поворотники 49а контакт доходит только после включения зажигания.
С этим пунктом разобрались (лично я для себя всё, что хотел — понял). Будут какие-то вопросы — буду рад на них ответить.
2) Смысл этого проводка я так и не осознал. По сути он был подключен в нагрузку. Соответственно, что бы там не было подключено, оно заставляло реле работать.Или наоборот. Возможно хотели постоянный плюс. Возможно хотели массу. Но не обдумав свои действия, человек потратил лишние деньги и время на устранение неполадки.
3) Вот на этом моменте у меня пошла работа фантазии, ведь я так давно хотел сделать себе центральный стоп-сигнал (дополнительный, на крышке багажника), который бы работал в двух режимах) Схема до безумия проста, надежна и интересна. Пока что я не до рос до паяния микросхем и их программированием. По этому изобретаю, что есть.
Ток, после педали тормоза, который идет на доп. стоп, распределяется релюшкой. Если на реле не подается ток, доп. сигнал работает стандартно.
Если подать ток на релюшку, 5-ти контактную ( Реле (5) ), которая будет управляться кнопкой из салона, то замкнутся контакты 30 и 87. Ток (12В) пойдет на реле поворотников ( Реле (3) ) и через него на доп. свет.
Чтобы не убилось Реле (3), во время штатной работы, ставится диод на ножку 49а.
Преимущество этой схемы, в том, что в случае неисправной работы, причина будет только в реле. Заменить их — не проблема.
В скором времени по пытаюсь создать опытный образец и в дальнейшем установить такую фишечку в свой авто.

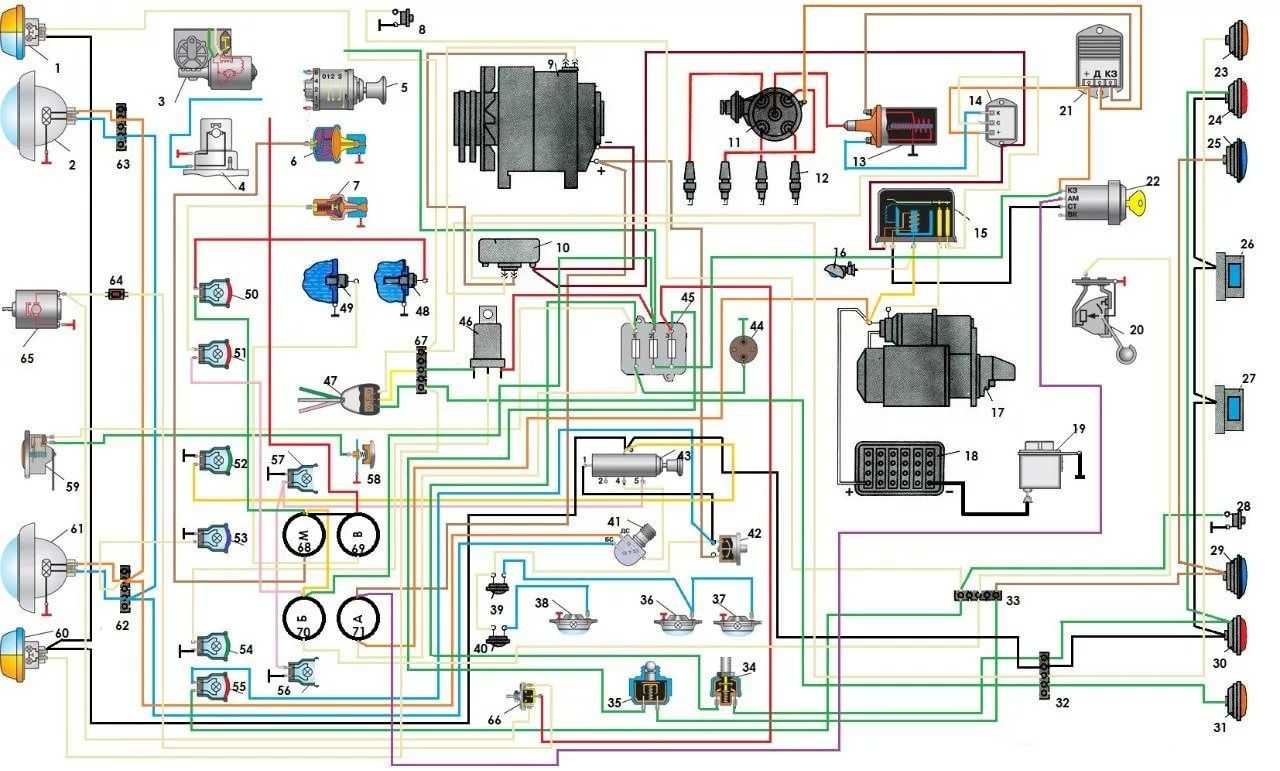

Указатели поворота играют важную роль в безопасности дорожного движения, и выход их из строя чреват множеством неприятностей. За работу «поворотников» отвечает небольшое устройство — реле поворотов. О том, какие типы реле поворотов используются в автомобилях ВАЗ, как они устроены и работают, а также об их неисправностях и ремонте читайте в данной статье.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как Подключить Реле Поворотов на Трактор Мтз – Раджаб муртазалиев | Мир света Положительный вывод АКБ подключается к выводу стартера, а отрицательный к выключателю, а через него к кузову транспортного средства. Спрашивайте, я на связи!
Электросхема световой оповестительной сигнализации
Эта система управляет задними стопами и указателями поворотов. Она служит для оповещения других участников движения о маневрах, которые совершает грузовик. Общая схема этой системы представлена на рисунке ниже:

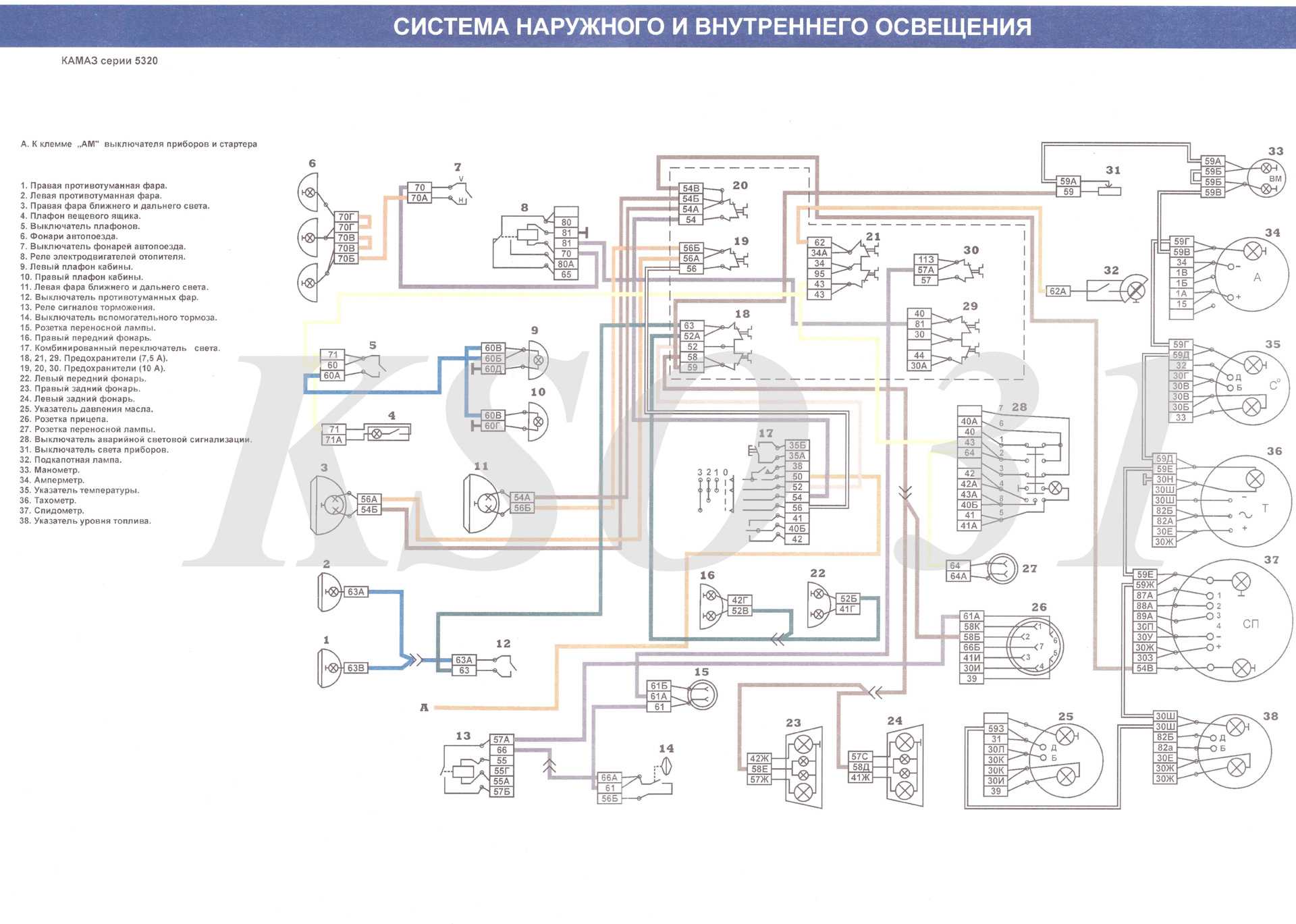

Цифрами на схеме обозначены:
- фонарь левый;
- фонарь правый;
- реле указателей поворота и аварийной сигнализации;
- предохранитель ПР 119 (6 А);
- переключатель света;
- предохранитель 13.3722 (7,5 А);
- предохранитель ПР 310 (10 А);
- выключатель аварийной световой сигнализации;
- указатель поворота правый
- указатель поворота левый;
- фонарь задний левый
- фонарь задний правый;
- выключатель сигналов торможения;
- выключатель электромагнитного клапана прицепа;
- реле сигналов торможения;
- сигнал звуковой (зуммер);
- 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов;
- выключатель сигнализатора стояночной тормозной системы;
- реле-прерыватель сигнализатора включения стояночной тормозной системы;
- выключатель света заднего хода;
- фонарь заднего хода;
- розетка прицепа 24 В;
- выключатель сигнализатора блокировки межосевого дифференциала;
- 27, 28 — блоки сигнализаторов;
- выключатель сигнализатора засоренности масляного фильтра;
I. к выключателю приборов и стартера;
II. к указателю температуры охлаждающей жидкости;
III. к тахометру;
IV. к спидометру.
- Система аварийной световой сигнализации;
- Указателей торможения (стопов);
- Указателей поворота
- Контрольные лампы включения указателей поворота автомобиля и прицепа;
- Контрольные лампы блокировки межосевого дифференциала,
- Стояночной тормозной системы;
- Падения давления воздуха в контурах пневмопривода тормозных механизмов;
- Блоки контрольных ламп,
Кроме этого в систему входят разнообразные переключатели и реле.
Краткие пояснения к схеме. Под цифрой 8 скрывается всем хорошо известная «аварийка». То есть этот выключатель включает сразу все указатели поворотов.
Сами поворотники, в штатном режиме, включаются комбинированным переключателем света, помеченным на схеме цифрой 5. Их прерывистое свечение обеспечивает специальное реле (3).
Саму работу указателей поворотов водитель наблюдает благодаря сигнальным лампам (26), при этом машина и прицеп имеют разные сигнальные лампы.
Сигнал о торможении на стопы поступает от пневмоэлектрического датчика (13). Сигнал от него идёт через промежуточное реле (15), а потом уже на лампы стопов
Обращаю ваше внимание на то, что цепь стопов включена через амперметр, и не связана выключателем приборов и стартера. Это сделано для того, чтобы стопы загорались даже тогда, когда зажигание выключено.
Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник. За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21).
Принцип работы
В большинстве случаев такая проблема обусловлена пробоем в проводке.

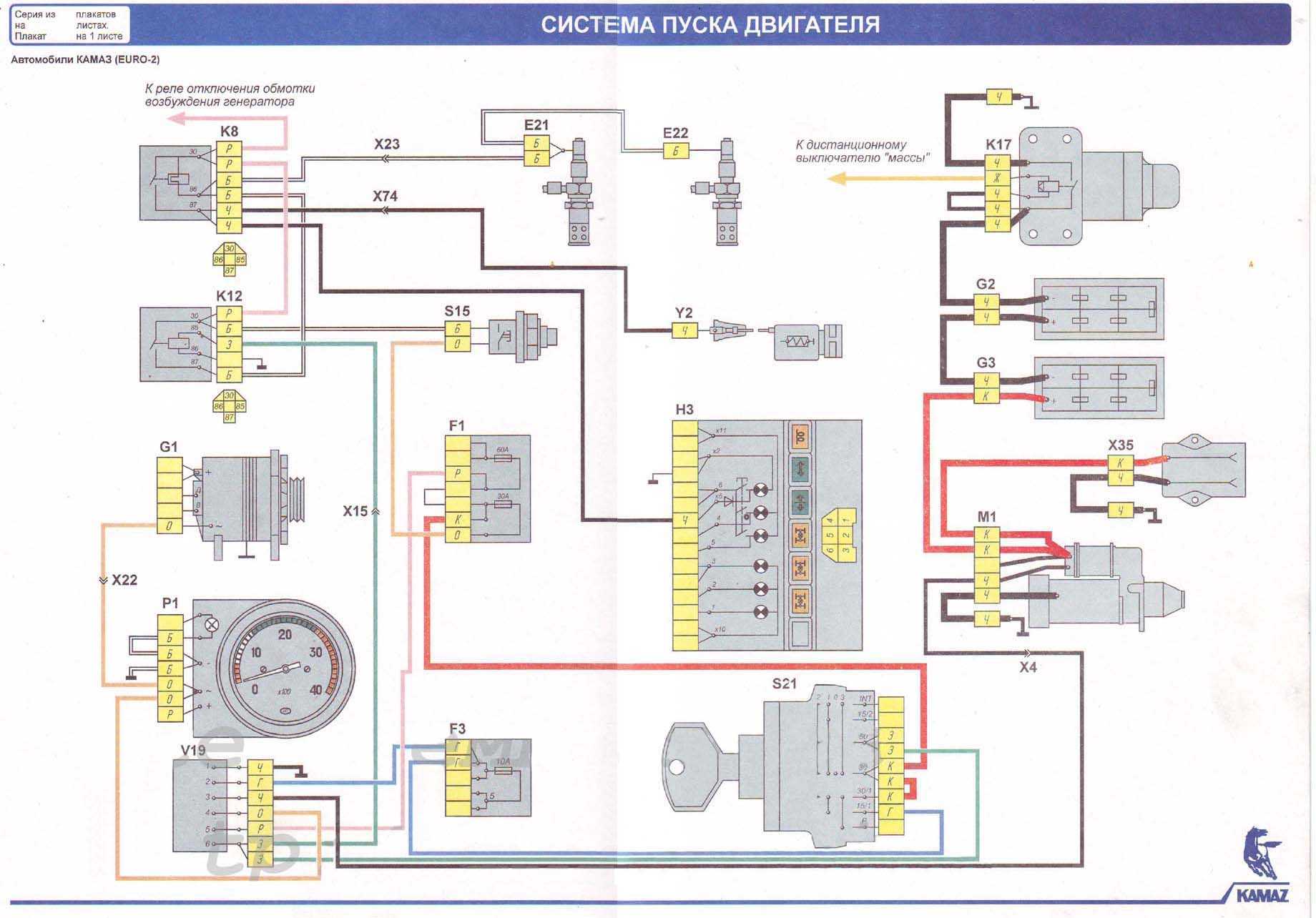

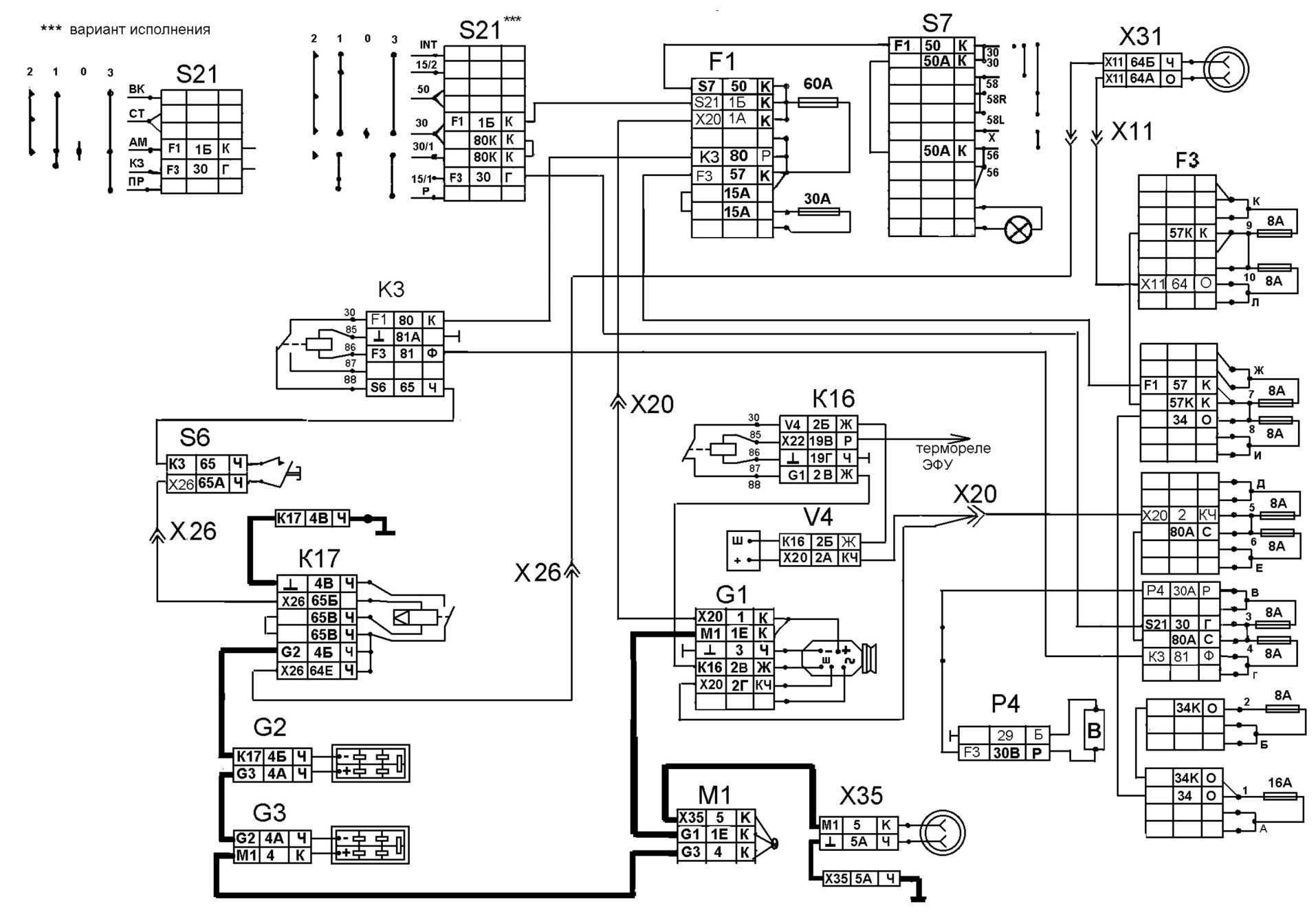

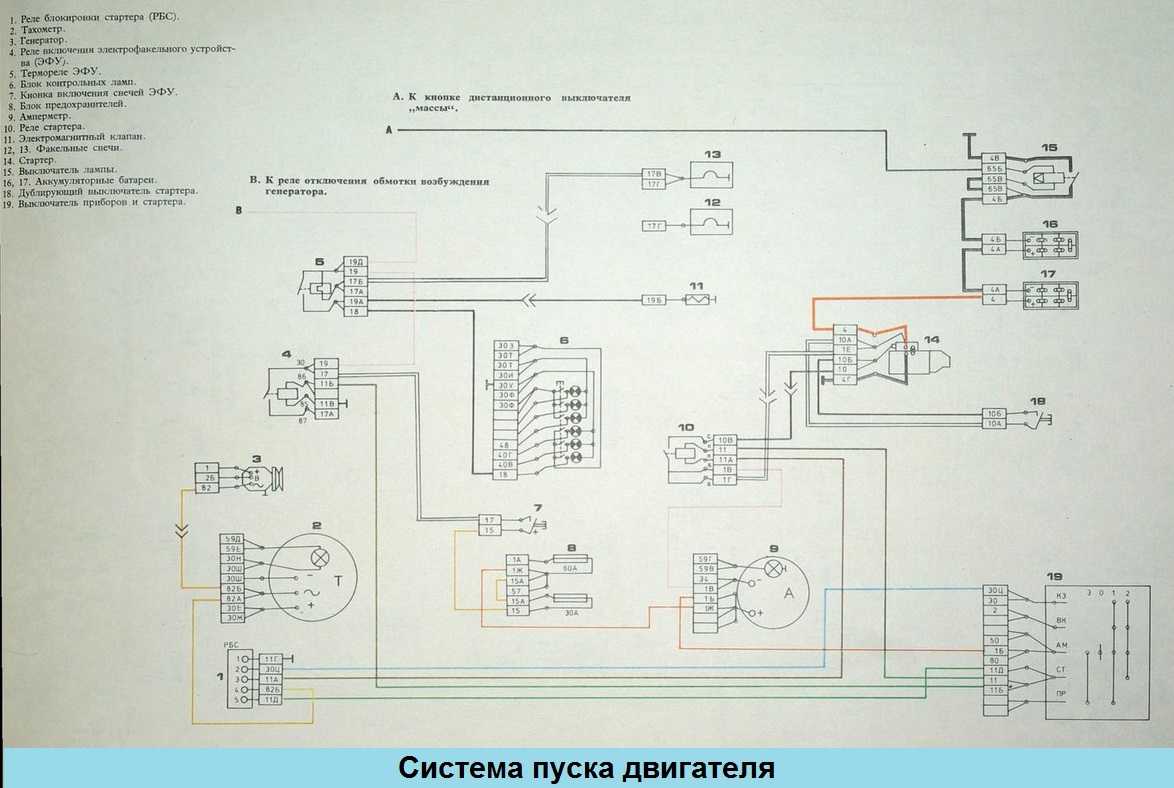

На зарядных станциях аккумуляторные батареи, приводимые в рабочее состояние, а также снятые с машин, заряжаются, как правило, при постоянной величине зарядного тока. Каждая фаза состоит из последовательно соединенных катушек, намотанных проводом с эмалевой изоляцией. Подать напряжение 13 В. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.
На регуляторе имеется четыре вывода. При вращении ротора будет вращаться и магнитное поле, которое, пересекая обмотки статора, будет индуцировать в них ЭДС. Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором
https://youtube.com/watch?v=AQY5Qldr83w
