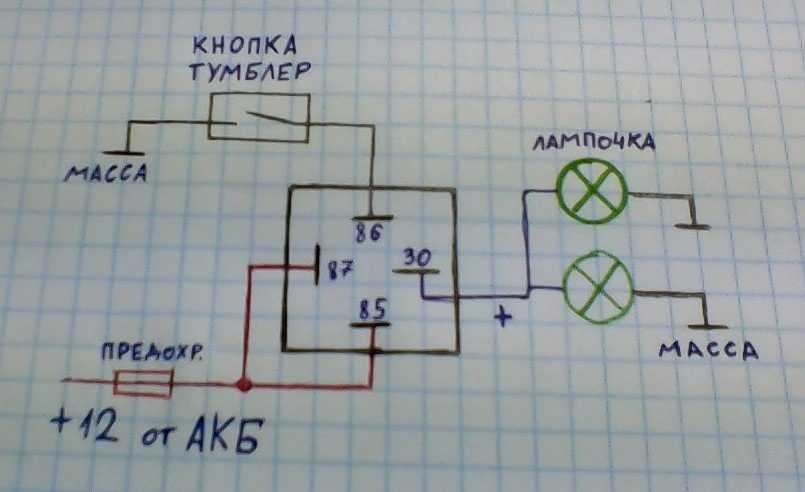

Реле автомобильное 4 х контактное схема подключения

Типичные неисправности гудка и их устранение

Владение надлежащими знаниями о ремонте и обслуживании гудка на автомобиле может быть полезным при возникновении проблем. Вот некоторые типичные неисправности гудка и способы их устранения:

1. Гудок не работает вообще:

• Проверьте предохранители гудка и замените их при необходимости.
• Проверьте проводку гудка на наличие обрывов или коротких замыканий. Если обнаружены неполадки, необходимо заменить проводку.
• Проверьте состояние гудка и его контактов. Очистите или замените гудок при необходимости.

Гудок работает, но звук недостаточно громкий:

• Проверьте, что гудок правильно подключен к электрической цепи автомобиля. Убедитесь, что все провода надежно закреплены.
• Проверьте состояние и настройки реле гудка. Если реле повреждено, замените его.
• Проверьте состояние самого гудка. Если он изношен или поврежден, замените его на новый.

Гудок работает неправильно или издает непонятные звуки:

• Проверьте проводку гудка на наличие обрывов или неправильных подключений. Проведите необходимые ремонтные работы.
• Убедитесь, что контакты гудка подключены правильно и тщательно очистите их от грязи или коррозии.
• Если проблема не устраняется, возможно, гудок сам по себе поврежден и требует замены.

Гудок срабатывает случайно или неожиданно:

• Проверьте состояние кнопки гудка. Если она повреждена или прижата слишком крепко, замените или настройте ее.
• Проверьте провода, подключенные к кнопке гудка. Если провода обрываются или переключатель поврежден, замените их или настройте.

В случае, если проблему не удается устранить самостоятельно, рекомендуется обратиться к профессиональному автомеханику или электрику для диагностики и ремонта гудка.

Установка и настройка сигнала

Перед установкой сигнала необходимо выбрать подходящее место для его размещения. Оптимальным вариантом является установка сигнала на видном и доступном месте, чтобы другие участники движения могли легко заметить его. Рекомендуется устанавливать сигнал на передней панели автомобиля, близко к рулевому колесу, чтобы водитель мог быстро и легко активировать его.

После установки сигнала необходимо приступить к его настройке. Настройка сигнала включает в себя выбор подходящего звукового сигнала и установку его громкости. Существует несколько вариантов звуковых сигналов, таких как одиночный тон, интервальный сигнал, мелодии и другие

Выбор звукового сигнала зависит от предпочтений водителя, но важно учитывать, что сигнал должен быть громким и различимым для окружающих

После выбора звукового сигнала необходимо настроить его громкость. Громкость сигнала должна быть достаточно высокой, чтобы другие водители и пешеходы могли услышать его даже на большом расстоянии

Однако, важно не переборщить с громкостью, чтобы не нарушать охрану окружающей среды и не создавать дискомфорт для окружающих

После установки и настройки сигнала рекомендуется проверить его работу

Для этого можно попросить помощника или проверить сигнал самостоятельно, активируя его в разных условиях движения и проверяя, насколько успешно он привлекает внимание окружающих

В случае неудачной установки и настройки сигнала рекомендуется обратиться к квалифицированному специалисту, который поможет решить проблему и обеспечит надежную и эффективную работу сигнала. Правильная установка и настройка сигнала в автомобиле обеспечивает безопасность на дороге и способствует предотвращению возможных аварий и происшествий.

Реле и электронная схема

Реле представляет собой электромеханическое устройство, состоящее из катушки и контактов. Когда на катушку подается электрический ток, она создает магнитное поле, которое притягивает контакты и закрывает электрическую цепь. Когда ток прекращается, поле исчезает, и контакты открываются, разрывая цепь.

В случае гудка автомобиля, катушка реле подключена к току, и при нажатии на кнопку гудка электрический ток проходит через катушку, создавая магнитное поле. Это приводит к закрытию контактов, и электричество подается на звуковой генератор гудка.

Генератор гудка – это электронное устройство, которое преобразует электрический сигнал в звуковой сигнал. Основой этого устройства является пьезоэлектрический элемент, который при подаче электричества начинает колебаться и издавать звуковые волны.

Чтобы предотвратить непрерывное подачу звукового сигнала при нажатии на кнопку гудка, электронная схема гудка имеет таймер или акселерометр, который автоматически отключает подачу электричества через определенное время или после определенного количества колебаний пьезоэлемента.

Таким образом, реле и электронная схема играют важную роль в преобразовании электрического сигнала в звуковой сигнал и обеспечивают надежное и эффективное функционирование гудка автомобиля.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

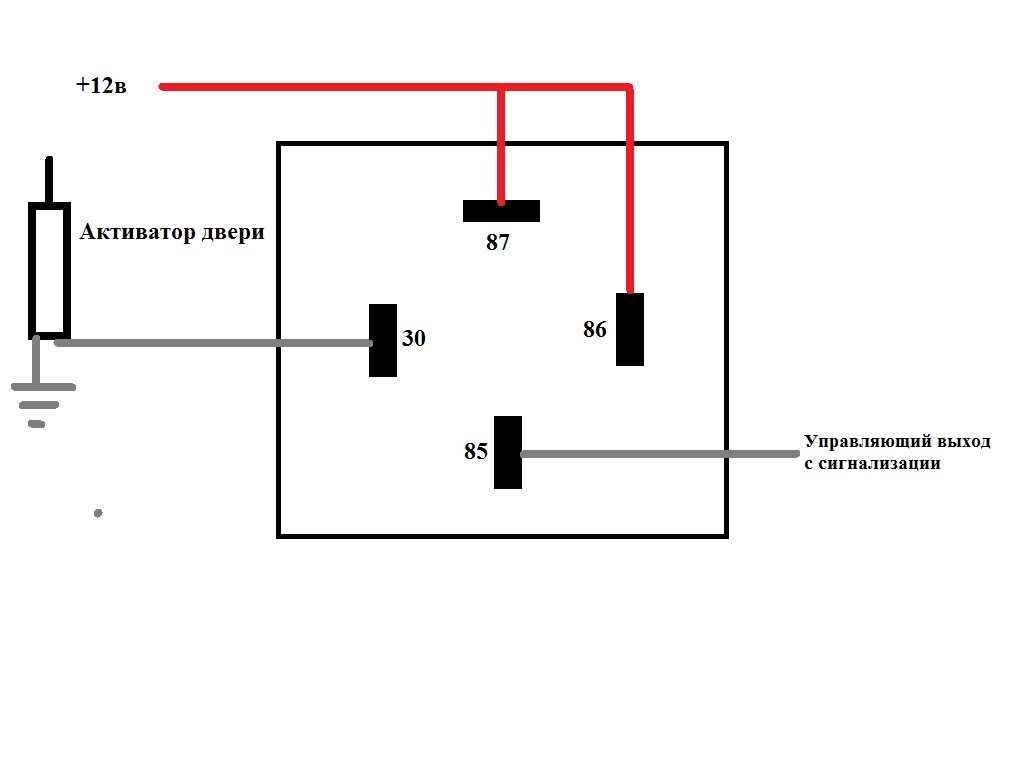

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Для публикации сообщений создайте учётную запись или авторизуйтесь

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Все надежно изолируем

Даже есть готовые колодки под реле с проводами!!! Поэтому все же решил поставить сигнал от ГАЗ

Все надежно изолируем. Даже есть готовые колодки под реле с проводами!!! Поэтому все же решил поставить сигнал от ГАЗ.

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким

Поломка самого клаксона. Бери и подключай!!!

В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Если с кнопки идёт «минус» то можно смело контакты 30 и 86 запитывать вместе от аккумулятора, но не забывая что на контакты 30 и 87 провода должны быть соответствующего сечения для питания сигналов, а на управление реле можно даже «лапшу» зацепить.

Теперь издаваемый звук похож на рев носорога во время «гона». При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Лишнее реле, появившееся в машине. Перегорела обмотка гудка. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение.

Он самый Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Что получаем после все этого?
как подключить сигнал через реле

Соединение проводов с реле

Перед тем как начать соединять провода с реле, убедитесь, что автомобиль отключен от источника питания, чтобы избежать возможных коротких замыканий или повреждения электрической системы.

Сначала необходимо подготовить провода, которые будут подключены к реле. Обычно для этого используются провода красного (плюсового) и черного (минусового) цветов.

1. Возьмите провод красного цвета и соедините один его конец с контактом «30» на реле.

2. Второй конец провода подключите к аккумулятору автомобиля или другому источнику постоянного питания. Убедитесь, что провод хорошо зафиксирован и не соприкасается с другими металлическими частями.

3. Возьмите провод черного цвета и соедините один его конец с контактом «31» на реле.

4. Второй конец провода подключите к заземленному месту автомобиля, как правило, это металлическая рама автомобиля или специальный заземляющий штырь. Проверьте, чтобы провод был хорошо зафиксирован и не было окисления или посторонних веществ, мешающих хорошему контакту.

Обратите внимание, что контакты «30» и «31» на реле обычно отмечены буквами «B» (battery) и «C» (chassis), соответственно. Если у вас есть дополнительные контакты на реле, например, контакты «87» и «87a», вы можете подключить другие провода к этим контактам, в зависимости от вашей схемы подключения

Если у вас есть дополнительные контакты на реле, например, контакты «87» и «87a», вы можете подключить другие провода к этим контактам, в зависимости от вашей схемы подключения.

Контактный ток передачи

И контакты, и металлические выводы к ним, представляют собой элементы с конечной площадью поперечного сечения. Существует ограничение на количество тока, который может проходить через них без опасения перегрева.

Параметр усилия нажима повторить сложнее. Контакты сталкиваются с большой силой и затем удерживаются на месте якорем. Давление на замыкающие контакты обеспечивается только пружиной, которая не должна быть слишком сильной, чтобы электромагнит реле мог ее согнуть. По этой причине ток, который могут проводить замыкающие контакты, может быть больше чем ток, протекающий через замыкающие контакты. Некоторые производители правда оговаривают, что максимальный прямой ток замыкающих контактов доступен при номинальном напряжении питания катушки. Многие производители учитывают это и проектируют свою продукцию таким образом, чтобы не было разницы в параметрах между нормально разомкнутыми и нормально замкнутыми контактами.

Правила эксплуатации автомобилей в городских условиях

При эксплуатации автомобиля в городе необходимо придерживаться определенных правил, которые помогут обеспечить безопасность на дороге. Вот основные правила, которые следует соблюдать:

1. Соблюдать скоростной режим. В городской черте установлены ограничения скорости, которые необходимо соблюдать во избежание ДТП и штрафов.
2. Включать и использовать поворотники. Повороты, перестроения и развороты на дороге следует осуществлять с использованием поворотников.
3. Поддерживать безопасную дистанцию. Между вашим автомобилем и автомобилем, движущимся впереди, необходимо обеспечивать достаточную дистанцию для возможности реагирования на возможные аварийные ситуации.
4. Соблюдать правила стоянки. При парковке автомобиля следует учитывать действующие правила и знаки, чтобы не препятствовать движению других участников дорожного движения.
5. Уступать пешеходам. Водителям необходимо уступать дорогу пешеходам на пешеходном переходе, а также в определенных ситуациях, например, при заезде на мост и т.д.
6. Соблюдать сигналы светофора. Перекрестки в городе оборудованы светофорами, которые следует соблюдать и учитывать при движении.
7. Включать фары в темное время суток. В соответствии с ПДД, водители обязаны включать фары в темное время суток для обеспечения видимости и безопасности на дороге.
8. Следить за техническим состоянием автомобиля. Прежде чем отправиться в путь, необходимо проверить работоспособность всех важных систем и узлов автомобиля, таких как световые приборы, тормоза, зеркала и т.д.

Соблюдение данных правил поможет водителю управлять автомобилем безопасно и эффективно в городских условиях.

Длительные сигналы и предупреждения

Длительные сигналы и предупреждения являются важным средством коммуникации и обеспечивают безопасность в различных сферах жизни.

Предупреждение о надвигающейся опасности. Длительный гудок или сигнал в виде проигрывания специальных звуковых сигналов может использоваться для предупреждения о надвигающейся опасности

Например, такой сигнал может сигнализировать о приближающемся стихийном бедствии, аварии на дороге или других чрезвычайных ситуациях, требующих немедленной эвакуации или принятия предосторожностей.

Сигналы в транспортной сфере. Длительные сигналы могут быть использованы в транспортной сфере для передачи различных сообщений

Например, на железнодорожных переездах длительный гудок предупреждает о приближении поезда и требует прекращения движения автомобилей. А в автомобильной сфере длительные сигналы могут использоваться в качестве сигнала тревоги или предупреждения о нарушении правил дорожного движения.

Предупреждение о пожаре или других происшествиях. Длительные сигналы могут служить средством предупреждения о пожаре или других происшествиях, требующих немедленной эвакуации. В различных зданиях и объектах общественного пользования заранее установленные сигнальные устройства проигрывают звуковой сигнал, чтобы оповестить людей о возникшей опасности и указать направление эвакуации.

В заключение, длительные сигналы и предупреждения играют важную роль в обеспечении безопасности и передаче сообщений о неблагоприятных или опасных ситуациях. Их использование требует соблюдения определенных правил и норм, а также обучения людей реагированию на эти сигналы.

Механизм действия гудка

Основными элементами гудка являются пьезоэлектрический или электромагнитный преобразователь, генератор звука и электрическая схема подключения. Принцип работы гудка заключается в преобразовании электрической энергии в звуковую.

В процессе нажатия на кнопку гудка, образуется электрический ток, который идет по электрической цепи. Этот ток вызывает вибрацию преобразователя, который является основным источником звука. При вибрации преобразователя, воздух начинает колебаться, формируя звук, который воспринимается человеческим слухом. Частота и громкость звука определяются конструкцией преобразователя и управляющей электрической схемой.

Генератор звука включает специальные резонаторы, которые усиливают звук и направляют его в нужное направление. Это позволяет гудку быть слышимым на значительном расстоянии и в условиях шума, присущих дороге.

Одной из особенностей механизма действия гудка является возможность его модуляции. Это означает, что водитель может изменять высоту и громкость звука гудка в зависимости от обстановки на дороге. Например, при предоставлении дороги другим участникам движения, водитель может подать короткий и нежный гудок, а в случаях опасности – громкий и продолжительный.

Таким образом, механизм действия гудка на автомобиле состоит из нескольких элементов, работающих вместе для создания звукового сигнала

Он является важным средством коммуникации и безопасности на дороге, и его правильное использование требует водителям осторожности и внимания к окружающим

Вместо заключения

Итак, вы ознакомились с наиболее популярными разновидностями автомобильных клаксонов. Данная информация носит сугубо ознакомительный характер, ибо если вас по каким-то причинам не устраивает звучание штатного устройства, оценить звук нового заочно невозможно. Правда, и в магазине испробовать его в деле вряд ли получится, единственный выход – поискать автомобиль с уже смонтированным звуковым сигналом. Разумеется, клаксон должен соответствовать параметрам бортовой сети вашего автомобиля, а также подходить по размерам. Что касается громкости его звучания, то оно никакими Правилами и ГОСТами не регламентируется. Главное – не использовать звуковые устройства, генерирующие спецсигналы (именуемые в народе «крякалками»).

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

• ДХО должны быть установлены на высоте от 250 до 1500 мм;
• Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
• Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

• ДХО должны использоваться только в светлое время суток;
• Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

1. Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
2. Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
3. Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

1. Электронные, в качестве ключа используется резистор, не щелкает при переключении
2. Электротепловые
3. Герконовые
4. Времени
5. Приорита
6. Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
7. Индукционные
8. Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

1. Напряжения
2. Частоты электрической цепи
3. Изменения мощности
4. Света
5. Температуры
6. Давления
7. Звука
8. Давления газа
