Регулировка реле давления воды для насосной станции: как установить и настроить, инструкция со схемами, фото и видео

Шаг 4: Проверка работы реле

После подключения реле давления PS-02B необходимо выполнить проверку его работы. Для этого следуйте инструкции ниже:

1. Установите датчик давления PS-02B в место, где хотите контролировать давление.

2. Подключите реле к источнику питания, соблюдая полярность.

3. Включите питание и проверьте, что светодиод на реле загорается. Это означает, что реле готово к использованию.

4. Измените давление в месте установки датчика и проверьте, что реле реагирует на изменения. Когда давление превышает установленный предел, реле должно отключиться.

5. Проверьте, что реле также отключается, когда давление снижается ниже установленного предела.

6. Проверьте, что реле возвращается в рабочее состояние при восстановлении давления в заданных пределах.

При выполнении всех этих шагов вы можете быть уверены, что реле давления PS-02B настроено и работает правильно.

Регулировка своими руками

Если по каким-либо причинам вам не подошли заводские настройки насосной станции, то подключение и регулировка реле давления воды выполняются самостоятельно. Для этого потребуется отвертка или гаечный ключ. Также понадобится ключ для закручивания (откручивания) гаек регуляторов. Не стоит забывать о том, что при выходе из строя составляющих частей станции изделие лишается гарантии. Если результатом нарушения послужила некорректная схема подключения погружного насоса, подключение в целом было выполнено неправильно — все это не является уважительной причиной для производителя.

Начинать настройку следует с отключения от реле напряжения. После чего снимается крышка, закрывающая реле, и осуществляется регулировка по желанию, к примеру, для увеличения давления, измерения или понижения диапазона срабатывания.

Принцип работы станции

Система водоснабжения в автоматическом режиме осуществляет подачу воды в кран под определенным напором. Конструкцией станции предусмотрены: гидроаккумулятор, насос, а также реле давления воды для насоса. Схема подключения подразумевает закачивание жидкости, которая движется по трубопроводу и переходит в гидроаккумалятор, являющийся своеобразным резервуаром для накопления жидкости.

Внутри гидроаккумулятора располагается мембрана, которая при поступлении жидкости сжимает воздух и увеличивается в размерах. После чего, при открытии крана, из него начинает вытекать вода с определенным напором, при его закрытии движение воды прекращается.

В этот момент давление становится меньше установленного параметра, и реле автоматически приводит в действие насос и вода опять начинает поступать в бак. Она поступает до момента срабатывания ограничителя наполнения и остановки насоса при помощи реле.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя
Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

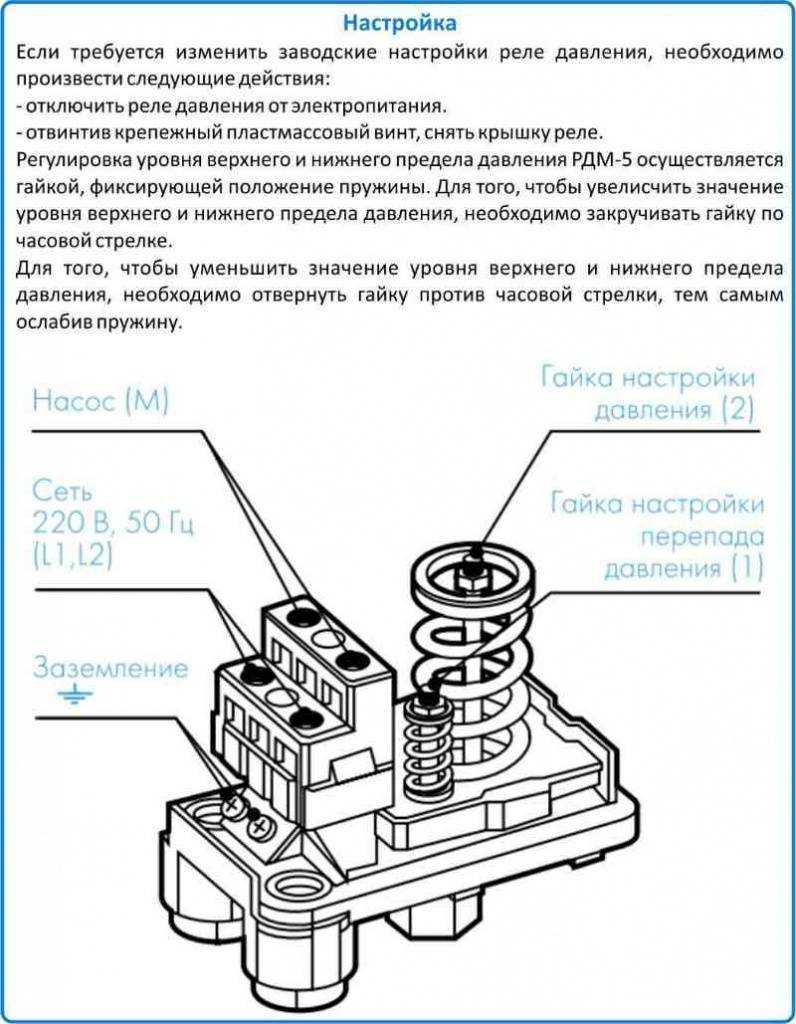

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Шаг 3: Настройка параметров реле

После подключения и установки реле давления PS-02B необходимо настроить его параметры в соответствии с требованиями вашего проекта. Для этого выполните следующие действия:

Параметр	Описание	Настройка
Диапазон рабочего давления	Установите максимальное и минимальное значение давления, при котором реле должно срабатывать.	Воспользуйтесь ручками на реле для установки нужных значений.
Задержка срабатывания	Установите задержку времени, после превышения установленного давления, перед тем как реле сработает.	Воспользуйтесь регулятором настройки задержки времени.
Способ работы	Выберите способ работы реле: нормально открытое (NO) или нормально закрытое (NC).	Используйте переключатель на реле для выбора нужного режима работы.
Индикация срабатывания	Установите параметры индикации срабатывания реле для удобного контроля.	Подключите индикаторные лампы к контактам, соответствующим срабатыванию реле.

После завершения настройки параметров реле давления PS-02B, убедитесь, что все соединения надежно закреплены и реле готово к работе. Если вам потребуется изменить настройки в будущем, повторите описанные выше шаги.

Реле давления PS 02C:

Для настройки реле давления PS 02C следуйте инструкции:

1. Перед началом настройки убедитесь, что реле давления и все соединения находятся в рабочем состоянии и правильно подключены.

2. Подайте питание на реле давления, подключив его к источнику электропитания.

3. Установите желаемое значение давления с помощью регулятора на реле давления. Для этого поворачивайте регулятор влево или вправо, чтобы установить нужное значение.

4. Проверьте, правильно ли срабатывает реле давления. Для этого можно использовать тестовое устройство или систему, которая работает на основе давления. При достижении заданного значения давления, реле должно сработать и выполнить нужные функции, например, отключить насос или включить предупреждающий сигнал.

5. Если необходимо, можно настроить чувствительность реле давления. Для этого обычно используется маленький регулятор, который позволяет изменять пороговое значение давления, при котором срабатывает реле.

6. После настройки реле давления не забудьте проверить его работоспособность и правильность функционирования в течение определенного времени. Если обнаружены какие-либо проблемы, проверьте подключение и настройки устройства.

Теперь, когда вы освоили процесс настройки реле давления PS 02C, вы можете использовать его в своей системе для контроля и управления давлением.

Как регулировать реле давления БЕЛАМОС PS 02C

Реле давления БЕЛАМОС PS 02C является устройством, которое используется для автоматического контроля и поддержания заданного уровня давления в системе. Регулировка реле давления может потребоваться в случае изменения требуемого давления, необходимости проверки работы устройства или устранения неполадок.

Шаг 1: Подготовка

Перед регулировкой реле давления необходимо обеспечить безопасность и отключить питание от системы, в которой оно установлено. Отключите электрический шнур или выключите автоматический выключатель соответствующей системы.

Шаг 2: Определение необходимого давления

Определите необходимый уровень давления, который должно поддерживать реле. Это может быть указано в технической документации или задано в соответствии с требованиями вашей системы.

Шаг 3: Регулировка уровня давления

Для регулировки уровня давления используйте регулировочные винты, которые обычно находятся на корпусе реле. Откройте крышку реле и найдите регулировочные винты.

Винт «Cut-In» (запуск) отвечает за уровень давления, при котором реле должно включаться.
Винт «Cut-Out» (отключение) отвечает за уровень давления, при котором реле должно отключаться.

Определите текущее положение этих винтов, чтобы иметь представление о начальных настройках.

Шаг 4: Регулировка винта «Cut-In» (запуск)

Регулируйте винт «Cut-In» (запуск), чтобы задать необходимый уровень давления для включения реле.

Вращением винта по часовой стрелке увеличивайте уровень давления для включения реле.
Вращением винта против часовой стрелки уменьшайте уровень давления для включения реле.

Шаг 5: Регулировка винта «Cut-Out» (отключение)

Регулируйте винт «Cut-Out» (отключение), чтобы задать необходимый уровень давления для отключения реле.

Вращением винта по часовой стрелке увеличивайте уровень давления для отключения реле.
Вращением винта против часовой стрелки уменьшайте уровень давления для отключения реле.

Шаг 6: Проверка работы реле

После завершения регулировки винтов «Cut-In» и «Cut-Out» рекомендуется проверить работу реле давления, чтобы убедиться в правильном функционировании.

Включите питание системы и следите за изменением давления.
Убедитесь, что реле включается, когда уровень давления достигает заданного значения, и отключается, когда давление снижается ниже этого значения.

Шаг 7: Фиксация регулировок

После проверки работы реле давления и удовлетворительных результатов регулировки рекомендуется фиксировать положение регулировочных винтов с помощью подходящего инструмента.

Затяните винты, чтобы предотвратить их случайную регулировку при работе системы.
Убедитесь, что винты надежно закреплены и необходимые уровни давления будут поддерживаться.

Следуя этим шагам, вы сможете успешно регулировать реле давления БЕЛАМОС PS 02C для поддержания требуемого уровня давления в вашей системе.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

нижний уровень – 1,5-1,8 бар;
верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
Пластиковая крышка датчика снимается с помощью отвертки.
Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора

Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки

Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

Все приборы отключаются от электрической сети.
Вода сливается из системы.
Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

Критерии выбора поверхностного насоса для скважины

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Шаг 5: Обслуживание и уход за реле

После установки и настройки реле давления PS-02B необходимо обеспечить его правильное обслуживание и уход, чтобы гарантировать его долговечность и надежность работы. В этом разделе мы рассмотрим основные рекомендации по уходу и обслуживанию реле.

Шаг	Описание
1	Периодически проверяйте состояние реле и его соединительных элементов. Убедитесь, что все контакты чистые и не окислены. При необходимости очистите их с помощью специальных средств.
2	Проверьте надежность крепления реле и все соединительные провода. Убедитесь, что нет люфтов или трещин.
3	Проверьте состояние диафрагмы реле. Убедитесь, что она не повреждена и не имеет трещин. Если обнаружены повреждения, замените диафрагму.
4	Проверьте уровень масла в реле (если применимо) и убедитесь, что он находится в пределах рекомендуемых значений.
5	При необходимости произведите смазку механизма реле с помощью смазочного материала, рекомендованного производителем.
6	После проведения обслуживания убедитесь, что реле установлено и настроено правильно. Проверьте его работу на соответствие требованиям и целевым параметрам.

Правильное обслуживание и уход за реле давления PS-02B обеспечат его бесперебойную работу и защитят от возможных поломок. Следуйте рекомендациям производителя и не забывайте проводить регулярную проверку состояния реле.

Подготовка к ремонту реле давления ps 02c

Перед тем как приступать к ремонту реле давления ps 02c, необходимо выполнить ряд подготовительных шагов. Это позволит избежать непредвиденных ситуаций и сделать процесс ремонта более эффективным.

Шаг 1: Подготовьте рабочее место

Обеспечьте удобство и безопасность во время ремонта, предварительно подготовив рабочее место. Очистите его от посторонних предметов и материалов, чтобы иметь достаточно места для работы со всеми компонентами реле давления.

Шаг 2: Заготовьте необходимые инструменты

Просмотрите список инструментов, необходимых для ремонта реле давления ps 02c. Убедитесь, что у вас есть все необходимое перед началом работы. Обычно для ремонта реле давления потребуются отвертки, пинцеты, паяльник с расходными материалами и другие инструменты.

Шаг 3: Получите подробную инструкцию

Найдите подробную инструкцию по ремонту реле давления ps 02c. Лучше всего обратиться к спецификации производителя или искать информацию в интернете. Инструкция поможет вам разобраться во всех необходимых шагах и особенностях ремонта.

Шаг 4: Закупите необходимые запчасти

Если во время проведения диагностики были обнаружены неисправные детали реле давления ps 02c, закупитесь необходимыми запчастями заранее. Убедитесь, что вы покупаете качественные запчасти, чтобы избежать повторной поломки в будущем.

Шаг 5: Продумайте план ремонта

Прежде чем начать физический процесс ремонта, продумайте план действий. Оцените состояние реле давления ps 02c и определите приоритетные задачи. Разбейте ремонт на этапы, чтобы процесс был удобным и последовательным.

Шаг 6: Соблюдайте меры безопасности

Не забывайте о мерах безопасности при работе с электрическими приборами, особенно связанными с электричеством. Выключайте приборы из розеток и отключайте их от источника питания перед началом работы. Используйте изолированные инструменты и не прикасайтесь к горячим поверхностям до их остывания.

Шаг 7: Уделите время планированию

Не спешите сразу приступать к ремонту. Уделите время планированию работы, подготовке инструментов и ознакомлению с инструкцией. Это позволит сэкономить время в результате более аккуратной и эффективной работы.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Изменения диапазона срабатывания

Если вас устраивает, к примеру, нижний порог срабатывания, а требуется только увеличить или уменьшить верхний порог, то используется меньший регулятор.

В процессе затягивания гайки данного регулятора вправо будет увеличиваться верхний порог срабатывания, без изменения нижнего. При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться.

После регулировки включается напряжение, по манометру отмечается тот момент, когда произошло отключение насоса (верхнее давление).

Случается так, что значение момента включения и диапазон срабатывания не подходят, то в таком случае регулировку необходимо выполнять большим регулятором, а после – меньшим, отслеживая процесс по манометру.

Необходимое оборудование для ремонта

Для успешного ремонта реле давления ps 02c вам понадобится следующее оборудование:

Отвертки: вам потребуются отвертки разных размеров для разборки и сборки реле давления. Рекомендуется иметь набор отверток с различными головками (крестообразные, прямые и торцевые).
Пинцет: пинцет будет полезным инструментом для того, чтобы аккуратно удалять и устанавливать маленькие детали в реле давления.
Ударный ключ: иногда реле давления сидит очень крепко, и для его снятия может потребоваться усилие. Ударный ключ поможет вам справиться с этой задачей.
Мультиметр: мультиметр позволит вам проверять работоспособность отдельных компонентов реле давления, таких как контакты, катушка и прочие элементы.
Рабочий стол с хорошим освещением: ремонт реле давления требует аккуратности и внимания к мелочам. Поэтому вам потребуется удобное рабочее место с достаточным освещением, чтобы не пропустить никаких деталей или дефектов.
Запасные детали и инструменты: при ремонте реле давления может возникнуть необходимость замены изношенных или поврежденных деталей. Поэтому рекомендуется иметь запасные компоненты и необходимые инструменты для их замены.

Помимо перечисленного оборудования, важно иметь хорошие знания в области электротехники и опыт работы с электрическими устройствами. Не рекомендуется самостоятельно ремонтировать реле давления, если вы не имеете достаточного опыта или навыков

Функционирование прибора

Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.

Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.

Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования. У данных блоков для подключения воды предусмотрен нестандартный вход. Порядок настройки практически не отличается При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Как подключить реле давления по воде? Гидроаккумулятор — резервуар, поделенный растягивающейся мембраной на две части. Обзор и настройка реле давления Italtecnica PM5 G 1/4

Регулировки и основные неисправности регулятора давления

Для обеспечения нормальной работы пневматической системы регулятор давления необходимо регулировать, причем эта может производиться несколько раз — при ремонте или установке нового регулятора, при замене отдельных узлов и агрегатов пневмосистемы, при нарушении работы регулятора по тем или иным причинам, и т.д.

Большинство регуляторов давления имеют две регулировки:

Установка минимального рабочего давления (то есть, давление включения регулятора) — производится с помощью выведенного наружу болта, который упирается в чашку уравновешивающей пружины. При закручивании болта пружина сжимается, поэтому минимальное давление, при котором происходит включение регулятора, повышается, при выкручивании болта давление, напротив, снижается. В некоторых моделях регуляторов установка минимального давления включения производится с помощью регулировочного колпака, который накрывает пружину;
Установка максимального рабочего давления (то есть, давление отключения регулятора) — производится различными способами в зависимости от модели регулятора. Обычно регулировка заключается в изменении количества прокладок, уложенных между седлами впускного и выпускного клапана, либо под пружиной разгрузочного клапана.

Регулировка производится по рекомендациям производителя автомобиля, контроль диапазонов давления осуществляется по манометру на приборной панели. Также необходимо оценивать периодичность, с которой компрессор подключается и отключается от пневматической системы (каждое отключение проявляется характерным шипением воздуха).

С течением времени в регуляторе давления могут возникать неисправности, наиболее часто встречаются следующие проблемы:

Износ клапанов;
Засорение каналов;
Засорение фильтров;
Проседание или поломка пружин;
Поломка различных компонентов регулятора.

Все неисправности так или иначе проявляются ухудшением работы регулятора, изменением диапазона рабочих давлений с невозможностью их регулировки, или полным выходом из строя этого узла, а вместе с ним — и неработоспособность пневматической системы. Определить поломку можно только после снятия и разборки регулятора давления. В случае засорения каналов или фильтров регулятор можно легко привести в рабочее состояние, однако в случае износа и поломок деталей проще приобрести и установить новый регулятор.

Для обеспечения надежной работы пневматической системы автомобиля следует периодически проверять регулятор давления, а в случае необходимости — производить установку границ диапазона рабочего давления. В этом случае пневматические системы автомобиля будут работать долго и надежно, обеспечивая необходимые эксплуатационные характеристики и безопасность.

Особенности ремонта реле давления ps 02c

Реле давления ps 02c — это устройство, используемое для контроля и регулирования давления в системах водоснабжения и отопления. При возникновении проблем с его работой, возможна необходимость в ремонте или замене реле. В этом разделе будут рассмотрены основные особенности ремонта реле давления ps 02c.

1. Подготовка к ремонту

Перед началом ремонта необходимо провести диагностику неисправности реле давления. Для этого можно воспользоваться мультиметром, измеряющим напряжение и сопротивление. Если реле давления не реагирует на изменение давления, необходимо проверить его электрическую цепь и контакты.

2. Замена контактов

Если после диагностики выяснилось, что проблема заключается в неисправных контактах реле давления, их необходимо заменить

Для этого нужно снять крышку реле и осторожно вытащить старые контакты. Затем установить новые контакты в те же самые отверстия и закрепить их в реле

3. Чистка и смазка механизма

При работе реле давления может возникать проблема с его механизмом из-за накопления грязи и пыли. В таком случае необходимо произвести его чистку с помощью мягкой щетки или влажной тряпки. После чистки рекомендуется смазать механизм реле силиконовой смазкой для более плавного и надежного функционирования.

4. Замена устройства целиком

Если реле давления ps 02c имеет серьезную неисправность, которую невозможно устранить ремонтом, то единственным способом решения проблемы может быть полная замена устройства. В таком случае необходимо закрыть воду или отопление, снять соединительные трубопроводы и аккуратно установить новое реле давления на его место.

5. Проверка работы

После проведения ремонта или замены реле давления необходимо проверить его работу. Для этого можно открыть подачу воды или включить отопление и убедиться, что реле регулирует давление в соответствии с установленными параметрами. Если устройство продолжает работать неправильно, возможно, потребуется повторная диагностика или консультация специалиста.

Установка и подключение

Перед тем ка выбрать место подключения, необходимо учесть при каких условиях может применятся реде давления, так как некоторые рекомендуется использовать в отапливаемых помещениях.

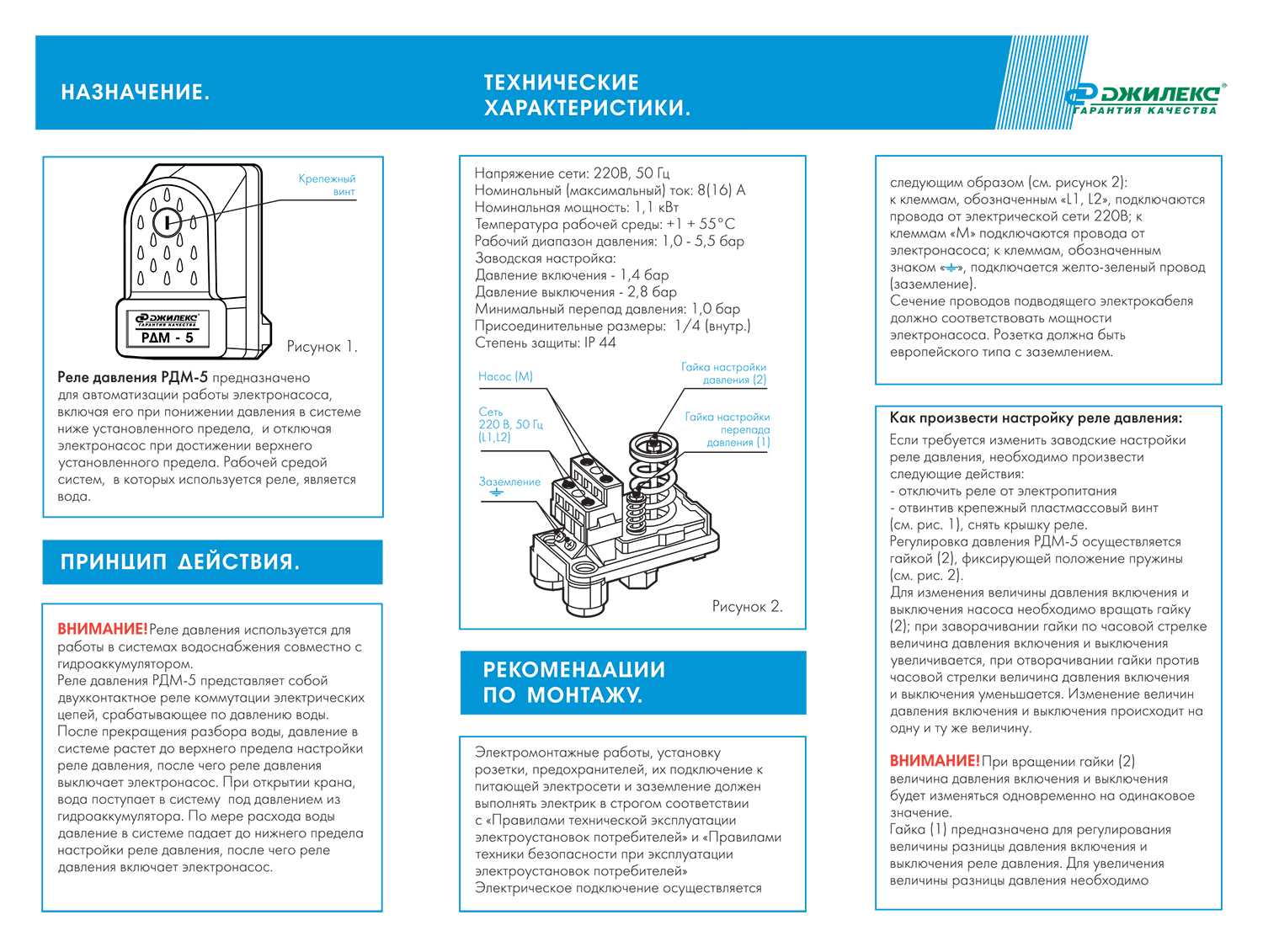

Монтаж должен производиться только специалистом или, по крайней мере, человеком, который знает принцип работы и правила установки таких устройств. Установку (и последующую регулировку реле давления воды для насоса) следует выполнять в точном соответствии с прилагаемой инструкцией.

К электросети

В последние годы стало обычным делом подключать наиболее важные приборы потребления электроэнергии отдельным кабелем. Лучше всего использовать электрический кабель с сечением 2,5 мм кв. Естественно, для таких линий требуется устройство защитного отключения (УЗО) или отдельный выключатель (автомат).

Поскольку именно насос потребляет большую часть электроэнергии, электрический кабель подбирают в соответствии, мощности электродвигателя. Так как вода является проводником электрического тока, необходимо сделать заземление.

Как подключить реле к электросетиЭлектропроводка прокладывается через отверстия в корпусе. Эти отверстия обеспечивают герметичный вход, который защищает места соединения от влаги. На колодке с клемами под крышкой имеется три вида контактов

Контакт «РЕ» для подключения заземления
Контакт «N» для подключения «нуля»
«L» — для подключения «фазы».

Соединение производится стандартным способом: провод зачищается от оболочки, затем вставляется в разъем, который фиксируется зажимными винтами. Потяните за конец провода, чтобы убедиться, что он надежно закреплен.

К водопроводу

Реле давления должно быть установлено как можно ближе к гидроаккумулятору.Монтаж обычно осуществляется с помощью фитингов и установки кранов. Хороший вариант фитинг с пятью выходами (штуцер 5-ти выводной). Если требуется ремонт или замена реле давления, краном перекрывается вода. Затем все можно легко снять, открутив гайки.

Пошаговое описание монтажаБерем 5-выводной штуцер

Трубы присоединяются к выходам фитинга:

первый выход – подача воды в дом,
второй — к насосу.
Самый большой выход, для гидроаккумулятора
Еще один для измерения давления, нужно установить манометр
Реле, чаще всего, оснащено накидной гайкой. Накидываем гайку и закручиваем.

Установка и регулировка реле давления воды для насоса: технология проведения работ и основные ошибки

Шаг 4: Проверка работы реле

Регулировка своими руками

Принцип работы станции
