Схемы подключения трансформаторов тока

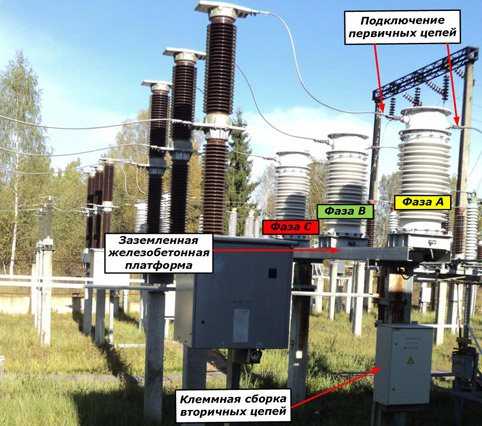

Схема подключения для 110 кВ и выше:
Схема подключения для 6-10 кВ в ячейках КРУ:
Вторичные цепи
Схема включение трансформатора тока в полную звезду:
Схема включение трансформатора тока в неполную звезду(З а счет распределения токов на дополнительном приборе получается отобразить векторную сумму фаз А и С, которая противоположно направлена вектору фазы В при симметричном режиме нагрузки сети):
Схема включение трансформатора тока в неполную звезду(для контроля линейного тока с помощью реле):
Схема включение трансформатора тока в полную звезду с подключением обмотки реле к фильтру нулевой последовательности(ФТНП):
Изобретение Голара и Гиббса
Новым шагом в использовании трансформаторов с разомкнутым сердечником для распределения электроэнергии явилась «система распределения электричества для производства света и двигательной силы», запатентованная во Франции в 1882 году Голаром и Гиббсом. Запатентованное ими устройство они назвали – «вторичный генератор».
Видео 2. Вторичный генератор Голарда и Гиббса
Французский изобретатель Люсьен Голар и английский промышленник Джон Гиббс воспользовались трансформаторами для подсоединения ламп накаливания к осветительной системе на дуговых лампах. Поскольку дуговые лампы соединялись последовательно, первичные обмотки трансформаторов находились в последовательном соединении с дуговыми лампами.
То есть трансформаторы Голара и Гиббса предназначались уже для преобразования напряжения, и имели коэффициент трансформации отличный от единицы. Трансформаторы с разомкнутым сердечником в 1883 году устанавливаются на подстанциях Лондонского метрополитена, а 1884 году – в Турине (Италия).
Вторичный генератор не нашел широкого применения, однако он стимулировал создание других устройств.
Среди тех, кто заинтересовался работой Голара и Гиббса, были три венгерских инженера Микша Дери, Отто Титус Блажи и Карой Циперновский, из будапештской фирмы Ganz and Company. Они присутствовали при демонстрации действия вторичного генератора в Италии и пришли к выводу, что последовательное соединение имеет серьезные недостатки.
По возвращении в Будапешт Дери, Блажи и Циперновский сконструировали и изготовили несколько трансформаторов для систем параллельного соединения с генератором.
Их трансформаторы (с замкнутыми железными сердечниками, которые значительно лучше подходили для параллельного соединения, чем «связки» железных проводов с открытыми концами) были двух типов. В первом типе провод наматывался на тороидальный сердечник, во втором, наоборот, железные провода сердечника наматывались вокруг тороидальной «связки» проводников.
В мае 1885 г. Дери, Блажи и Циперновский продемонстрировали на национальной выставке в Будапеште свою систему, которую принято считать прототипом современных осветительных систем. Она состояла из 75 параллельно соединенных трансформаторов, подводивших питание к 1067 лампам накаливания Эдисона от генератора переменного тока с напряжением 1350 В. Трансформаторы имели тороидальные железные сердечники.
Нужно отметить, что впервые предложения о параллельном включении трансформаторов высказал Р. Кеннеди в 1883 году, но более всесторонне этот способ соединения был все же изучен Микшей Дери, который в 1885году получил патент на параллельное включение первичных и вторичных обмоток трансформаторов и показал преимущество такого включения.
Независимо от него аналогичный патент в Англии получил Себастиан Циани Ферранти.
Система Голара и Гиббса произвела также впечатление на американца по имени Джордж Вестингауз. В 80-х годах Вестингауз был уже признанным изобретателем и промышленником. В то время он работал над системой распределения природного газа для освещения. После успехов, достигнутых Эдисоном, Вестингауз заинтересовался новым источником энергии, но сомневался в возможности ее широкого применения.
Его скептицизм был в достаточной степени оправданным. В параллельных системах увеличение нагрузки требовало увеличения силы тока, а нагрузка в масштабах целого города потребовала бы колоссальных токов. Однако передача электроэнергии при больших токах неэффективна. Нужно было либо передавать ток по очень толстым медным проводам, либо строить электростанции в непосредственной близости от потребителя, разбросав множество мелких генераторов по всей территории города.
Возможные неисправности
Указанные устройства чаще всего выходят из строя в результате повреждения изоляции, вызванного перегревом, непредусмотренным механическим воздействием или ошибкой при сборке.
Чтобы проверить состояние прибора, измеряют сопротивление межвитковой изоляции. Если она меньше установленного значения, оборудование нуждается в замене или ремонте.
Также для диагностики используются специальные приборы – тепловизоры, позволяющие проверить состояние всей действующей схемы. Наиболее сложные диагностические процедуры производятся в лабораторных условиях. Своевременная диагностика позволяет исключить аварийные ситуации и обеспечить нормальную работу устройств.
Назначение и строение трехфазного трансформатора
Определение 1
Трехфазный трансформатор – это статический аппарат, который предназначен для преобразования напряжения в процессе передачи электрического тока на значительные расстояния.
Основная функция трехфазного трансформатора заключается в передаче электрической энергии на большие расстояния. Электрическая энергия переменного тока вырабатывается на электростанциях. При ее передаче возникают потери на нагрев проводов. Для того, чтобы снизить их, напряжение увеличивают до значения, находящегося в диапазоне от 6 до 500 кВ. Значение увеличения напряжения зависит от расстояния до конечного потребителя и передаваемой мощности, состоящей из двух параметров:
Получи помощь с рефератом от ИИ-шки
ИИ ответит за 2 минуты
- Напряжение.
- Сила тока.
Среди характеристик, которые оказывают влияние на потери, связанных с нагревом проводов, основной является сила тока. Если уменьшать силу тока, то необходимо увеличивать напряжение, так как в этом случае значение мощности практически не будет меняться. При доставке напряжения потребителям, его снижают до нужного значения. Таким образом основная задача трехфазного трансформатора состоит в в увеличении напряжения до передачи электрической энергии и снижении после.
Элементы, из которых состоит трехфазный трансформатор, делятся на основные части и дополнительную аппаратуру. К основным частям относятся: выводы, вводы, магнитопровод, бак, а также обмотки высокого и низкого напряжения. К дополнительной аппаратуре относятся: выхлопная труба, пробивной предохранитель, расширительный бак, приборы контроля и сигнализации, выхлопная труба, изоляторы, заливное отверстие, охлаждающие трубы и т.п.
Магнитопровод предназначен для крепления всех составляющих. Вторая его функция состоит в создании направления движения основного магнитного потока. В зависимости от крепления обмоток к сердечнику, магнитопровод может быть трех видов: стержневой, броневой и бронестержневой. Очень важным элементом трехфазного трансформатора является масло, которое используется в устройствах средней и большой мощности. Его основные функции — увеличение изоляции и охлаждение обмоток. Пример схемы трансформатора изображен на рисунке ниже.

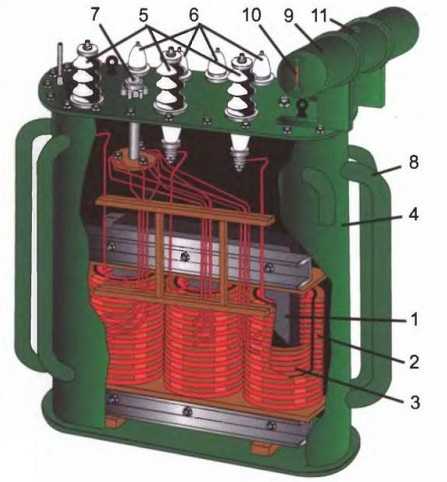

Рисунок 1. Схема трансформатора. Автор24 — интернет-биржа студенческих работ
1 — магнитопровод; 2,3 — обмотки высокого и низкого напряжения; 4 — бак с трансформаторным маслом; 5,6 — изоляторы; 7 — переключатель; 8 — охлаждающие трубы; 9 — расширительный бачок; 10 — измеритель уровня масла; 11 — заливное отверстие.
Подключение двигателя звездой или треугольником
Таблица групп соединений
В таблице ниже представлены обозначения групп соединения и чередование фаз низкой и высокой сторон.
| Группа соединения | Обозначение | Чередование фаз |
| Y/Y-0 | C, B, A | |
| c, b, a | ||
| ∆/∆-0 | C, B, A | |
| c, b, a | ||
| 1 | Y/∆-1 | C, B, A |
| c, b, a | ||
| ∆/Y-1 | C, B, A | |
| c, b, a | ||
| 2 | Y/Y-2 | C, B, A |
| c, b, a | ||
| ∆/∆-2 | C, B, A | |
| а, c, b | ||
| 3 | Y/∆-3 | C, B, A |
| b, a, с | ||
| ∆/Y-3 | C, B, A | |
| b, a, с | ||
| 4 | Y/Y-4 | C, B, A |
| b, a, с | ||
| ∆/∆-4 | C, B, A | |
| b, a, с | ||
| 5 | Y/∆-5 | C, B, A |
| c, b, a | ||
| ∆/Y-5 | C, B, A | |
| c, b, a | ||
| 6 | Y/Y-6 | C, B, A |
| c, b, a | ||
| ∆/∆-6 | C, B, A | |
| c, b, a | ||
| 7 | Y/∆-7 | C, B, A |
| c, b, a | ||
| ∆/Y-7 | C, B, A | |
| c, b, a | ||
| 8 | Y/Y-8 | C, B, A |
| а, c, b | ||
| ∆/∆-8 | C, B, A | |
| c, b, a | ||
| 9 | Y/∆-9 | C, B, A |
| b, a, с | ||
| ∆/Y-9 | C, B, A | |
| b, a, с | ||
| 10 | Y/Y-10 | C, B, A |
| c, b, a | ||
| ∆/∆-10 | C, B, A | |
| b, a, с | ||
| 11 | Y/∆-11 | C, B, A |
| c, b, a | ||
| ∆/Y-11 | C, B, A | |
| c, b, a |
Типы трансформаторов в зависимости от уровня напряжения
Трансформатор может иметь несколько типов конструкции. Трансформатор не имеет никакого электрического соединения с одной стороны на другую; тем не менее, две электрически независимые катушки могут проводить электричество посредством электромагнитного потока. Трансформатор может иметь несколько катушек или обмоток как на первичной, так и на вторичной стороне. В некоторых случаях имеется несколько первичных сторон, где две катушки соединены последовательно, они часто называются центральными отводами. Это состояние с центральной резьбой также можно увидеть на вторичной стороне.
Трансформаторы могут быть сконструированы таким образом, чтобы они могли преобразовывать уровень напряжения первичной стороны во вторичную. В зависимости от уровня напряжения трансформатор имеет три категории: понижающий, повышающий и изолирующий трансформатор . Для изолирующего трансформатора уровень напряжения одинаков для обеих сторон.
1. Понижающий трансформатор
Понижающий трансформатор используется как в электронике, так и в электротехнике. Понижающий трансформатор преобразует уровень первичного напряжения в более низкое напряжение на вторичном выходе. Это достигается соотношением количества витков в первичной и вторичной обмотках. У понижающих трансформаторов количество обмоток (витков) на первичной стороне больше, чем на вторичной стороне. Поэтому общее соотношение обмоток первичной и вторичной обмотки всегда остается больше 1.
В электронике многие приложения работают от напряжения 5 В, 6 В, 9 В, 12 В, 24 В или, в некоторых случаях, 48 В. Чтобы преобразовать напряжение однофазной розетки 230 В переменного тока в желаемый уровень низкого напряжения, необходимы понижающие трансформаторы. В контрольно-измерительных приборах, а также во многих типах электрического оборудования, понижающий трансформатор является основным требованием для силовой части. Они также используются в адаптерах питания и зарядных устройствах сотовых телефонов .
В электротехнике понижающие трансформаторы используются в системах распределения электроэнергии, которые работают на очень высоком напряжении, чтобы обеспечить низкие потери и экономически эффективное решение для подачи электроэнергии на большие расстояния. Для преобразования высокого напряжения в линию питания низкого напряжения используется понижающий трансформатор.
2. Повышающий трансформатор
Повышающий трансформатор полностью противоположен понижающему трансформатору. Повышающий трансформатор повышает низкое первичное напряжение до высокого вторичного напряжения. Опять же это достигается за счет соотношения коэффициентов первичной и вторичной обмоток. Для повышающего трансформатора соотношение первичной обмотки и вторичной обмотки остается меньше 1. Это означает, что количество витков во вторичной обмотке больше, чем в первичной обмотке.
В электронике повышающие трансформаторы часто используются в стабилизаторах, инверторах и т. д., где низкое напряжение преобразуется в гораздо более высокое напряжение.
Повышающий трансформатор также используется в распределении электроэнергии. Для приложений, связанных с распределением электроэнергии, требуется высокое напряжение. Повышающий трансформатор используется в сети для повышения уровня напряжения перед распределением.
3. Изолирующий трансформатор
Изолирующий трансформатор не преобразует никакие уровни напряжения. Первичное напряжение и вторичное напряжение изолирующего трансформатора всегда остаются одинаковыми. Это связано с тем, что соотношение первичной и вторичной обмоток всегда равно 1. Это означает, что количество витков первичной и вторичной обмотки изолирующего трансформатора одинаково.
Изолирующий трансформатор используется для изоляции первичной и вторичной частей. Как обсуждалось ранее, трансформатор не имеет никаких электрических соединений между первичной и вторичной обмотками, он также используется в качестве изолирующего барьера, где проводимость происходит только за счет магнитного потока. Он используется в целях безопасности и для подавления передачи шума от первичного к вторичному или наоборот.
Соединение треугольник
Определение 1
Обмотки трехфазного генератора и трехфазные нагрузки могут соединяться еще одним способом. В этом случае конец первой обмотки соединяется с началом второй, конец второй — с началом третьей, конец третьей с началом первой. При этом узлы соединений служат отводами. Такой способ соединения называют треугольником.
Схема соединения треугольник изображена на рис.2(а). Для основной гармоники при соединении обмоток генератора по схеме треугольник ток замыкания в обмотке равен нулю. Обмотки мощных генераторов обычно по такой схеме не соединяют. Эта схема соответствует соединению источников напряжения, которая изображена на рис. 2 (б).
Рисунок 2.
Если бы ток был постоянным, то все обмотки при таком соединении были бы замкнуты накоротко. Но, если мы имеем дело с переменными напряжениями, которые имеют разность фаз, то дело коренным образом изменяется. Результирующее напряжение в треугольнике (см. схему вычисления (4)) равно:
Мы получаем, что если генератор не имеет нагрузки, то в обмотках нет тока. Из рис. 2 очевидно, что линейные напряжения равны фазным напряжениям. При разомкнутом генераторе амплитуда линейных напряжений равна амплитуде напряжения в одной обмотке $U_m.$
В соединении треугольником нет нулевого провода, неравномерность нагрузки существеннее сказывается на работе генератора, чем в случае соединения звездой. Из-за этой особенности соединение треугольник чаще всего применяют в силовых установках, например, трехфазных двигателях, где можно получить близкие по величине нагрузки фаз.
Предполагалось, что генератор и нагрузки соединялись одинаково (звездой или треугольником), конечно, возможны комбинации схем. Например, потребитель соединяется звездой, генератор треугольником.
Пример 1
Задание: Объясните, что произойдет в схеме, которая изображена на рис.1 (а), если оборван провод $1$? Что случится, если перегорел нулевой провод?
Решение:
Допустим, что в схеме соединения звезда (рис.1(а)) оборван провод $1$. Тогда нагрузка $R_1$ , будет выключена. Нагрузки $R_2\ и\ R_3$ будут нормально работать, так как на них будут присутствовать фазные напряжения.
Пусть перегорел нулевой провод. В этом случае каждая пара сопротивлений, например $R_1\ и\ R_2$ будут соединены последовательно и попадут под напряжение в $\sqrt{3}$ раз больше фазного. Это напряжение распределится в соответствии с правилами последовательного соединения, пропорционально сопротивлениям (в данном случае $R_1\ и\ R_2$). Так, если $R_1=R,\ R_2=\frac{1}{10}R$, то на ветке $R_2$ мы получим $0,1U$, а на ветке $R_1$ будет $0,9 U$, где $U$- полное напряжение. Допустим, что напряжение в сети (фазное) $220В$, тогда:
\
Из $380В$ на сопротивление $R_1$ придется $342 В$, тогда как на $R_2$ придется $38В$. Поэтому, если в качестве $R_1$ будет, например бытовая лампочка, она перегорит и ток в обеих ветвях прервётся.
Пример 2
Задание: Объясните, почему соединение звездой применяют в технике освещения?
Решение:
Необходимость применения соединения «звезда», которая имеет нулевой провод, существует в технике освещения, так как при работе осветительных приборов невозможно добиться симметрии в нагрузках. В таких сетях все три фазы и нулевой (нейтральный) провод подводят, например, к жилым домам, внутри дома пытаются примерно одинаково нагрузить каждую фазу, так чтобы общая нагрузка была наиболее симметричной. При этом к каждой квартире приходит нулевой провод и одна из фаз. На распределительный щит, через который проходят две или три фазы, в нулевой провод предохранитель не ставят, так как его перегорание ведет асимметрии напряжений.
Схемы соединений обмоток треугольник и звезда для чайников.
Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.
Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная. На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю. В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).
Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)

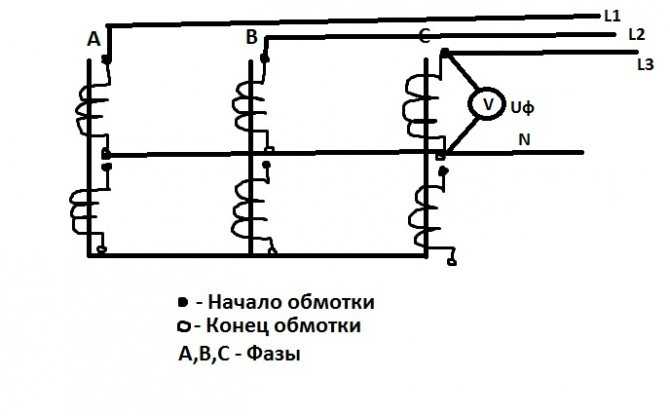

При соединении звездой, концы обмоток соединяются вместе, а из начал идут три фазы к потребителю. Из вывода соединений концов обмоток, выводят нейтральный провод N (он же нулевой). В итоге получается четырёх — проводная, трёхфазная система, которая часто встречается вдоль линий воздушных электропередач.(рис. 2)
Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное. Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет. Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.
Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)
В основном такая схема соединения применяется для симметричной нагрузки, где по фазам нагрузка не изменяется. В таком соединении фазное напряжение равно линейному, а вот электрический ток, наоборот, в такой схеме разный. Ток линейный больше фазного тока в √3 раз. Соединение обмотки треугольником обеспечивает баланс ампер-виток для тока нулевой
последовательности. Простыми словами, схема соединения треугольником обеспечивает сбалансированное напряжение.
Подведем итоги. Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.
Выбор схемы соединения обмоток зависит от ряда причин:
- Схемы питания трансформатора
- Мощности трансформатора
- Уровня напряжения
- Асимметрии нагрузки
- Экономических соображений
Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.
На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.
Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.
Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.
Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.
Маркировка вторичных цепей трансформаторов тока
Я уже познакомил вас с требованиями к цветовой кодировке шин и кабелей.
В этой статье я хочу рассказать вам о цифровой и буквальной маркировке вторичных цепей трансформаторов тока.
В последнее время часто замечаю, что маркировка токовых цепей совершенно неправильная.
Например, они обозначают числами или буквами, взятыми с головы. А еще бывает, что вывески нет. Причем часто в этом виноваты не монтажники, а специалисты, которые разработали проект: монтажники только выполняют все по проекту.
В этой статье я хочу призвать вас соблюдать правила маркировки вторичных цепей ТТ, ведь очень удобно определять проводники при обслуживании и эксплуатации.
Признаюсь, на обслуживаемых мною подстанциях (их более 100) маркировка вторичных цепей не идеальна — есть как старые, так и новые обозначения. Старые обозначения менять не буду, но при вводе новой позиции (блок питания, подстанция) обязательно проверяю маркировку на соответствие нормативно-техническому документу (НТД).
Что там написано о маркировке?
Основное правило маркировки
Перед номером всегда должна стоять буква соответствующей фазы (A, B, C), в зависимости от того, где установлен трансформатор тока. Если трансформатор тока установлен на ноль, используется буква «N».
Первая цифра всегда «4».
Вторая цифра — это номер группы обмоток трансформатора тока, согласно схеме (например, ТА, ТА1, ТА2… ТА9).
Третья цифра находится в диапазоне от 1 до 9. Указывает на последовательную маркировку от одного устройства или устройства (амперметры, преобразователи тока, катушки реле, измерители и ваттметры) к другому. К ним нельзя подключать более 9 устройств в токовую цепь.
Если в цепи тока последовательно подключено более 9 устройств или устройств, даже если я не видел этого на практике, третья цифра будет в диапазоне от 10 до 99, т.е нумерация будет начинаться с 4010 и заканчиваться на 4099. Но это, скорее всего, частный случай.
Трансформатор тока
Рассмотрим пример, когда на блоке питания (подключении) установлен трансформатор тока фазы «С» для подключения панельного амперметра.
Поэтому маркировка токовых цепей будет следующей:
- ТТ устанавливается в фазе «С», поэтому первая буква в маркировке будет «С».
- первая цифра всегда «4».
- вторая цифра — «0», т к трансформатор тока обозначен по схеме как «ТТ».
- третья цифра — нумерация от 1 до 9.
Принцип работы трансформатора
Принцип работы трансформатора основан на явлении электромагнитной индукции. Если на первичную обмотку подать переменное напряжение , то по виткам обмотки потечет переменный ток , который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле. Магнитное поле образует магнитный поток , который проходя по магнитопроводу пересекает витки первичной и вторичной обмоток и индуцирует (наводит) в них переменные ЭДС – и . И если к выводам вторичной обмотки подключить вольтметр, то он покажет наличие выходного напряжения , которое будет приблизительно равно наведенной ЭДС (рис. 3).
Рис. 3 — Работа трансформатора без нагрузки
При подключении к вторичной обмотке нагрузки, например, лампы накаливания, в первичной обмотке возникает ток , образующий в магнитопроводе переменный магнитный поток изменяющийся с той же частотой, что и ток . Под воздействием переменного магнитного потока в цепи вторичной обмотки возникает ток , создающий в свою очередь противодействующий согласно закону Ленца магнитный поток , стремящийся размагнитить порождающий его магнитный поток (рис. 4).
Рис. 4 — Работа трансформатора с нагрузкой
В результате размагничивающего действия потока в магнитопроводе устанавливается магнитный поток равный разности потоков и и являющийся частью потока , т.е.
Результирующий магнитный поток обеспечивает передачу магнитной энергии из первичной обмотки во вторичную и наводит во вторичной обмотке электродвижущую силу , под воздействием которой во вторичной цепи течет ток . Именно благодаря наличию магнитного потока и существует ток , который будет тем больше, чем больше . Но и в то же время чем больше ток , тем больше противодействующий поток и, следовательно, меньше .
Из сказанного следует, что при определенных значениях магнитного потока и сопротивлений вторичной обмотки и нагрузки устанавливаются соответствующие значения ЭДС , тока и потока , обеспечивающие равновесие магнитных потоков в магнитопроводе, выражаемое формулой приведенной выше.
Таким образом, разность потоков и не может быть равна нулю, так как в этом случае отсутствовал бы основной поток , а без него не мог бы существовать поток и ток . Следовательно, магнитный поток , создаваемый первичным током , всегда больше магнитного потока , создаваемого вторичным током .
Величина магнитного потока зависит от создающего его тока и от числа витков обмотки, по которой он проходит.
Напряжение, которое выдает нам трансформатор на вторичной обмотке, зависит от количества витков, которые намотаны на первичной и вторичной обмотке!
где — напряжение на вторичной обмотке — напряжение на первичной обмотке — количество витков первичной обмотки — количество витков вторичной обмотки — сила тока первичной обмотки — сила тока вторичной обмотки
Из этой формулы можно сделать вывод: увеличиваем напряжение – уменьшается ток, уменьшаем
напряжение – увеличивается ток.
Отношение напряжений между первичной и вторичной обмотками называют коэффициент трансформации.
В трансформаторе соблюдается закон сохранения энергии, то есть какая мощность в трансформатор заходит, такая и выходит.
Для переменного тока мощность определяется также, но только вместо постоянного напряжения берется среднеквадратичное напряжение.
Мощность трансформатора зависит от размеров сердечника, рабочей частоты преобразования.
Трансформаторы, которые выдают одинаковые напряжения на выходе и на входе, называют разделительными (развязывающими) (рис. 5).
Рис. 5 — Схематичное изображение разделительного трансформатора
Если вторичная обмотка содержит больше витков, чем первичная, то развиваемое в ней напряжение будет больше напряжения, подаваемого на первичную обмотку, и такой трансформатор называют повышающим (рис. 6). У повышающего трансформатора вторичная обмотка наматывается
более тонким проводом, чем первичная, так как максимальный ток вторичной обмотки будет меньше тока первичной обмотки.
Рис. 6 — Схематичное изображение повышающего трансформатора
Если же вторичная обмотка содержит меньшее число витков, чем первичная, то и напряжение ее будет меньше, чем напряжение подаваемое на первичную обмотку, и такой трансформатор называют понижающим (рис. 7). Первичная обмотка понижающего трансформатора всегда будет намотана более тонким проводом, чем вторичная. Связано это с тем, что при понижении напряжения возможно увеличение тока во вторичной обмотке, следовательно, нужен провод большего сечения.
Рис. 7 — Схематичное изображение понижающего трансформатора
