Для чего нужен расширительный бак в системе холодного водоснабжения

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

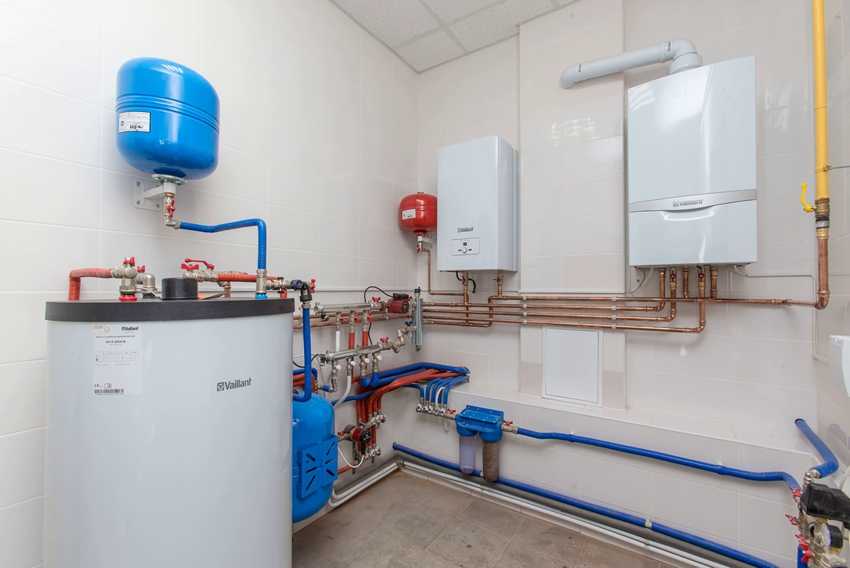

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Что делать, если давление в расширительном бачке 50 литров недостаточное

Расширительный бачок водоснабжения объемом 50 литров может быть использован в системе частного дома для поддержания оптимального давления. Однако, если вы обнаружили, что давление в расширительном бачке недостаточное, вам могут потребоваться следующие действия:

Проверьте давление в системе водоснабжения: Убедитесь, что давление в самой системе находится в пределах нормы. Если давление низкое, это может указывать на проблемы в системе водоснабжения, такие как обструкция в трубах или неправильная работа насоса.
Очистите расширительный бачок: Регулярная очистка расширительного бачка может помочь устранить возможные проблемы с давлением. Выключите водоснабжение и сливите всю воду из бачка. Очистите его от любых отложений или загрязнений, которые могут снижать эффективность расширительного бачка.
Проверьте прокладки и уплотнители: Проверьте состояние прокладок и уплотнителей в системе водоснабжения. Плохо уплотненные соединения могут вызывать утечки воды и снижение давления в расширительном бачке. Замените поврежденные прокладки и уплотнители при необходимости.
Проверьте работу насоса: Если ваша система водоснабжения снабжается насосом, убедитесь, что он функционирует должным образом. Проверьте состояние и настройки насоса, а также его установку. Неправильная работа насоса может приводить к недостаточному давлению в расширительном бачке.
Обратитесь к специалисту: Если проблема с давлением в расширительном бачке остается нерешенной, рекомендуется обратиться к квалифицированному специалисту. Он сможет провести детальную диагностику системы водоснабжения, выявить возможные причины недостаточного давления и предложить эффективное решение.

Имейте в виду, что недостаточное давление в расширительном бачке может быть вызвано различными факторами, и, в зависимости от причины, требуемые действия могут отличаться. Самостоятельные попытки ремонта могут быть опасными или привести к дальнейшим поломкам, поэтому рекомендуется проконсультироваться со специалистом в случае сложностей.

Для чего нужен расширительный бак

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

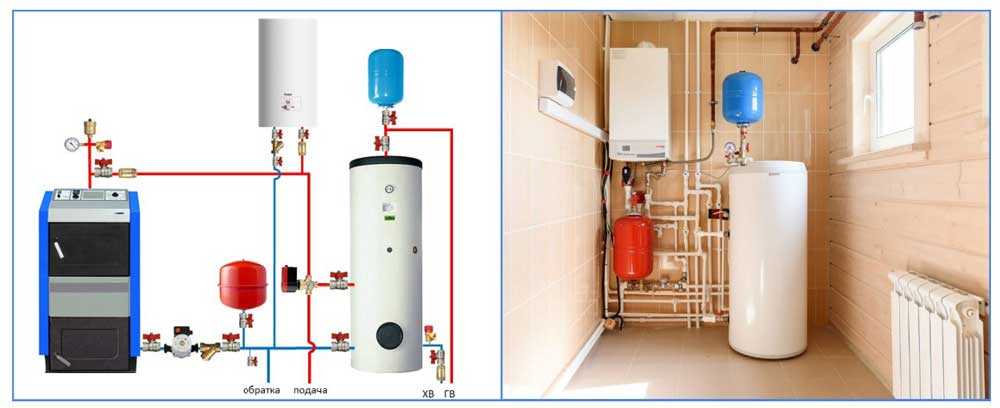

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке. Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Особенности закрытых и открытых систем

Сегодня используется два популярных типа отопительных систем:

Открытая. Вода здесь движется естественным путем в силу особой конструкции и силы земного притяжения. Сама система через расширительный бак сообщается с атмосферой.
Закрытая. Здесь циркуляция теплоносителя осуществляется под действием циркуляционного насоса.

Именно закрытые системы сегодня популярнее всего. Для них нормальное рабочее давление – не более 2 атмосфер. Но если контур длинный, то и давление может быть выше. В некоторых случаях даже устанавливают несколько насосов, чтобы обеспечить нормальное движение теплоносителя по контуру.

Зная, какое давление в газовом котле нормальное, его нужно постоянно контролировать. В современных агрегатах обязательно установлен манометр, позволяющий сразу узнать реальное значение. Преимущества встроенных манометров в том, что им не нужно питание для работы. Электронные без электричества не работают.

Но одного манометра недостаточно. Чтобы получать объективные значения, нужно установить дополнительные на входе/выходе из котла, верхнем/нижнем сегментах системы, перед и после насоса.

Здесь работает правило «чем больше, тем лучше» (в разумных пределах, естественно). Несколько манометров позволят вам лучше оценивать ситуацию по всему контуру.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

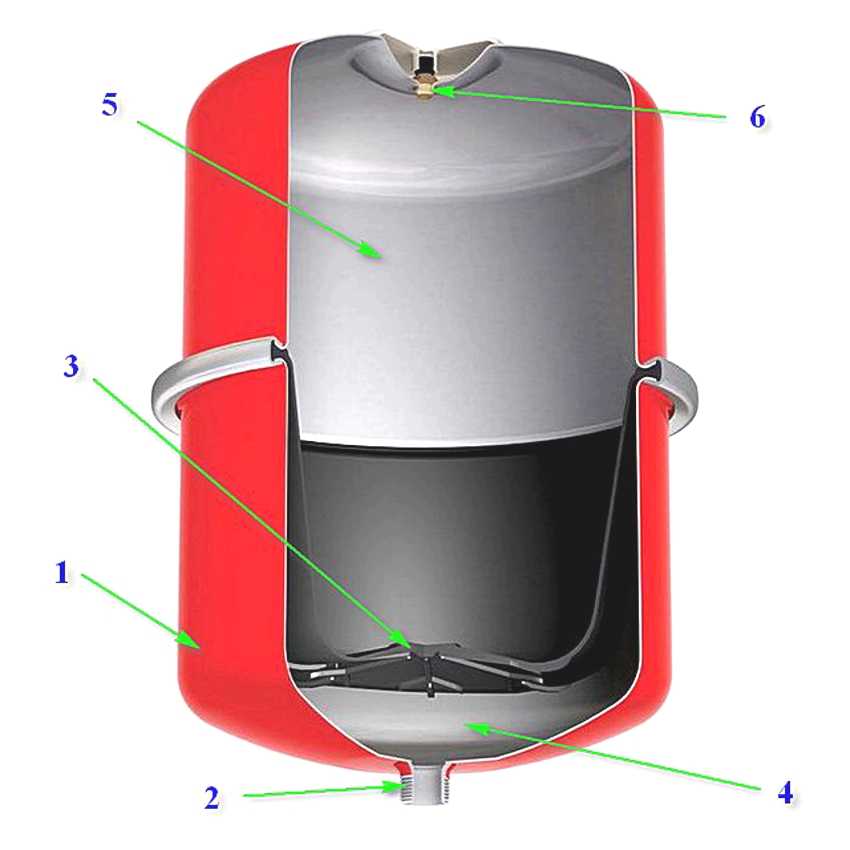

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

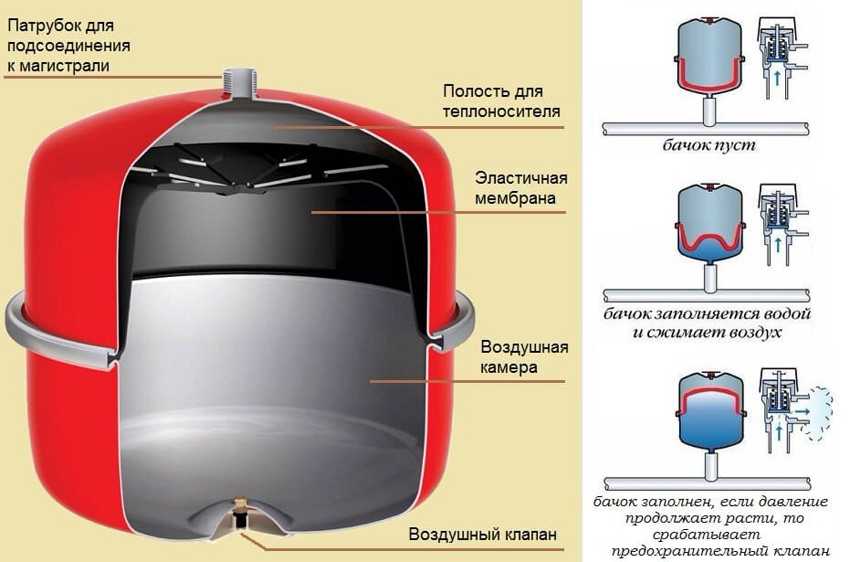

Принцип работы расширительного бачка системы отопления

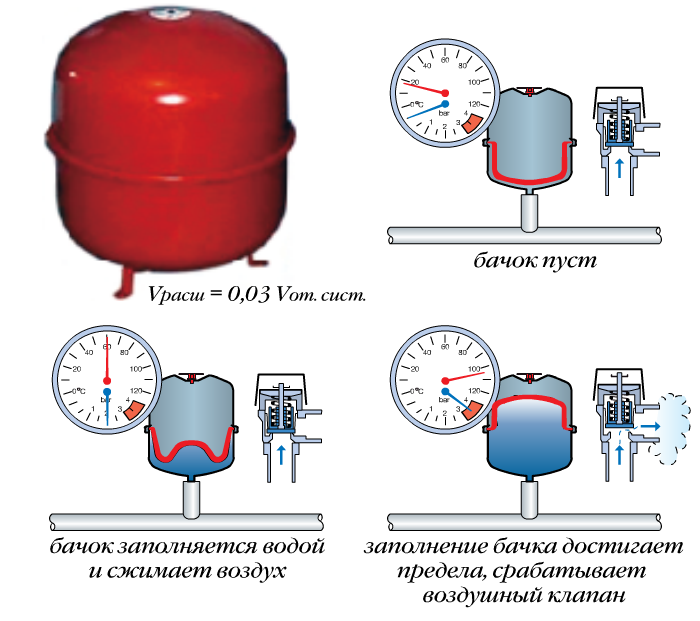

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

для соединения расширительной трубы, через которую поступает теплоноситель;
для циркуляционной трубы, что отводит воду из системы;
контрольной трубы, предназначенной для регулировки наполненности системы и
ликвидации из нее воздуха;
переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

необходимость теплоизоляции бака для снижения потерь тепла;
монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

не герметичность резервуара;
необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

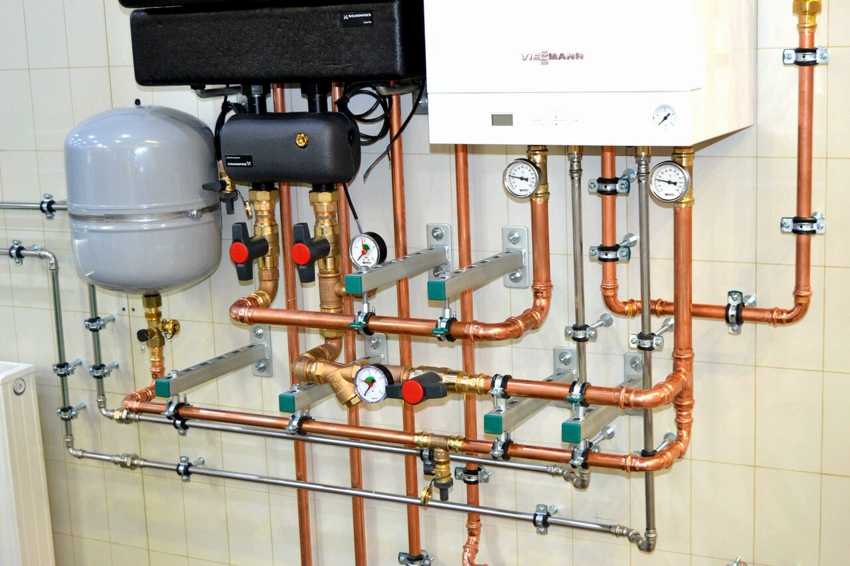

Расширительную емкость устанавливают рядом с котлом отопления

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

объем отопительного котла;
дополнительных приборов;
всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Группа безопасности для отопления с расширительным баком

Для системы отопления с расширительным баком группа безопасности представлена набором агрегатов, выполняющих защитную функцию. Он состоит из трех отдельных приборов, которые объединены в специальном коллекторе. В группу водит манометр, воздухоотводчик и предохранительный клапан.

Манометр предназначен для контроля давления теплоносителя в системе с целью поддержания его на безопасном уровне. Он оснащен двумя стрелками: одна показывает рабочее давление, другая – заданное. Воздухоотводчик в виде крана Маевского, который работает в автоматическом режиме, используется для выведения из жидкости в системе отопления пузырьков воздуха. Он монтируется на максимально возможной высоте. Предохранительный клапан применяется для контроля показателей давления в сети. Если оно резко увеличивается, клапан открывается, что способствует удалению некоторого объема жидкости из системы.

Группа безопасности для отопления: 1 — твердотопливный котел, 2 — вентилятор, 3 — кран запорный, 4 — группа безопасности, 5 — клапан сброса избыточного давления, 6 — циркуляционный насос, 7 — фильтр, 8 — расширительный бак, 9 — обратный клапан

Принцип работы группы безопасности заключается в следующем. Когда в системе отопления возникает аварийная ситуация, что приводит к прекращению движения теплоносителя, в ней быстро возрастает давление. Часть пара от горячей жидкости улавливает воздухоотводчик, который оснащен специальным поплавком. Он опускается и открывает клапан. Пар быстро выпускается наружу, что способствует снижению давления в системе.

В случае неэффективной работы крана Маевского, что способствует дальнейшему увеличению давления, срабатывает предохранительный клапан, который открывается, предоставив возможность сливаться жидкости из системы до момента, пока давление не стабилизируется. Защитный блок монтируется на подающем трубопроводе, на расстоянии более 50 см от источника тепла. Воздухоотводчик устанавливается исключительно в вертикальном положении. К предохранительному клапану можно присоединить гибкий шланг, по которому будет изливаться вода в случае аварийной ситуации.

Статья по теме:

Какими бывают расширительные баки?

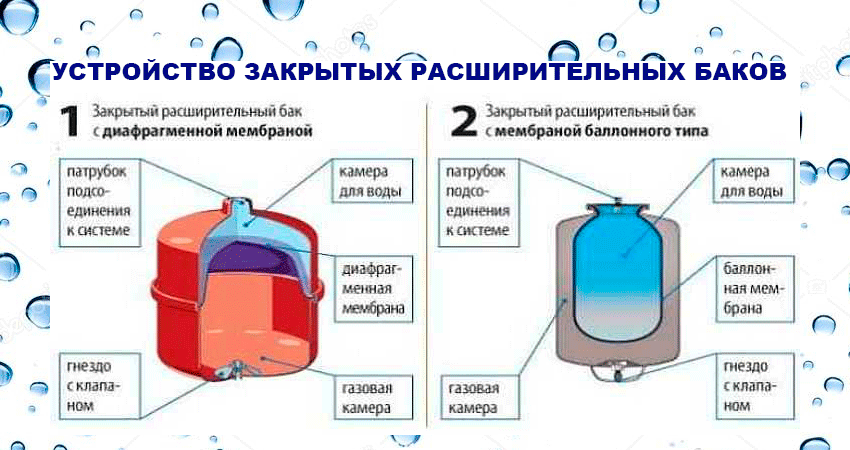

В зависимости от мембраны расширительные бачки делятся по типам. В первом мембрана сменная — при необходимости эту самую уязвимую деталь можно вынуть, чтобы заменить новой. Бак этого типа отличается также тем, что вода находится внутри мембраны, то есть не соприкасается с внутренними стенками. Решение защищает металл от разрушения, а воду от случайного загрязнения, порчи, запаха, что положительно сказывается на ее гигиенических качествах, продлевает время службы агрегата.

В баках второго типа мембрана фиксируется строго в одном месте, извлечь ее невозможно. Такая мембрана не заменяется. Ее повреждение повлечет необходимость замены бака, что потребует дополнительных затрат, часто — непредвиденных. Другой недостаток таких баков — непосредственный контакт воды со стенками емкости, что влияет на состояние металла, коррозирует его. Чтобы избежать этого, стенки бака изнутри покрывают специальным составом, хотя такая защита не обеспечивает исключительную долговечность аппарата.

Баки бывают горизонтальной или вертикальной компоновки — выбор определяется выбранным местом установки.

Принцип работы и особенности расширительного бака

Сегодняшнюю конструкцию бака разработали не сразу. Сейчас используют конструкции нового образца, а старые практически не используются. В предыдущем образце после того, как система нагрелась, в открытый резервуар поступала лишняя вода, а когда система охлаждалась, то вода поступала обратно в трубы. В такой системе существовала опасность выхода горячей воды из резервуара, что могло стать причиной затопления дома. (См. также: Установка бойлера своими руками)

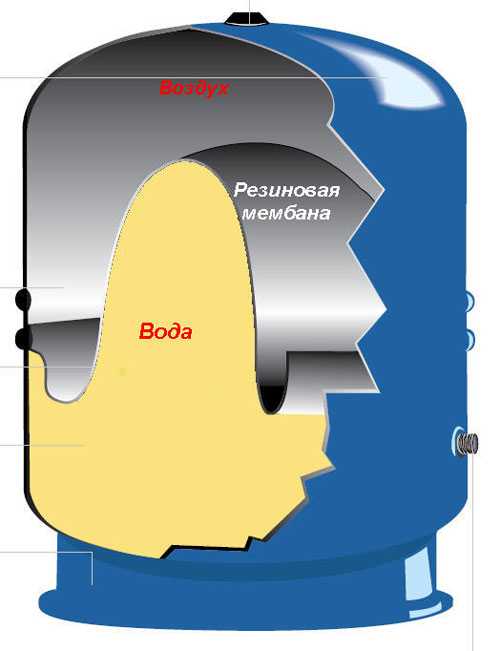

Вода, попавшая из скважины, находится под давлением, а мембрана в это время увеличивается, объем воздуха уменьшается, при этом создается некоторое давление. Насос отключается, когда давление достигает необходимого уровня. Вода расходуется, соответственно давления падает, а насос включается, чтобы поддерживать давление. Недостаток расширительного бака — нерациональный метод временного хранение воды. Голландцы стали первыми, кто предложил использовать расширительные баки с мембраной. На сегодняшний день закрытые расширительные баки весьма эстетичны и имеют различный дизайн.

Рисунок 3: Расширительный бак в действии

Мембранный расширительный бак для водоснабжения тоже имеет недостаток, который заключается в том, что у такой конструкции нельзя заменить мембрану. Если система отопления работает нормально, то жидкость расширяется, когда запускается вода, а в остальном колебания давлений проходят плавно. Мембрана такого бака изготовлена из качественного материала и служит очень долго.

Рисунок 4: Мембранный расширительный бак для водоснабжения

Совет! Не стоит забывать проверять давления воздуха перед каждым отопительным сезоном. Для систем, которые имеют большие объемы, лучше всего использовать стационарный манометр. (См. также: Гидроаккумуляторы для водоснабжения)

С помощью мембранного расширительного бака идет компенсация гидродинамического удара, что намного сокращается частоту работы насосов. Такая конструкция увеличивает срок службы и экономит электричество. Когда нагревается или охлаждается теплоноситель, то система сохраняется в целостности. Это компенсирует объем изменений и именно для этого устанавливается мембранный расширительный бак. Даже во время отключения электроэнергии резервные баки имеют функцию пожаротушения. Использовать мембранные баки можно не только в бытовых системах, но и в промышленных, так как рабочее давление рассчитано до 16 бар. Гидроаккумуляторы могут быть горизонтальными и вертикальными, открытыми и закрытыми. Помимо этого они разнятся по объему воды и рабочему давлению.

Типы расширительных мембранных баков

Производители выпускает два варианта таких резервуаров:

Со сменной мембраной. Их основная отличительная особенность заключается в возможности заменить данный элемент. Вынимают мембрану расширительного бака для водоснабжения посредством фланца, держащегося при помощи нескольких болтов. При этом необходимо помнить, что в приборах, имеющих большой объем, для стабильной работы данного элемента его дополнительно прикрепляют к ниппелю задней частью. Другой особенностью данного устройства мембранного бака для водоснабжения является то, что вода, наполняющая бак, находится в диафрагме, и не соприкасается с внутренней поверхностью емкости. За счет этого металлические элементы не подвергаются коррозии, а вода защищена от возможного загрязнения. В итоге период эксплуатации приборов значительно увеличивается. Продается такой расширительный бак для водоснабжения в горизонтальном или вертикальном варианте.
Со стационарной диафрагмой. В резервуарах данной конструкции внутреннее пространство разделено на две части прочно закрепленной диафрагмой, которая не подлежит замене. Когда мембрана в расширительный бак для водоснабжения выходит из строя, бачок приходится менять. В одной части резервуара находится воздух, а во второй – вода, напрямую соприкасающаяся с его внутренней поверхностью из металла, а это может вызвать коррозию. С целью недопущения разрушения стенок бака и загрязнения воды, его изнутри покрывают особым красящим составом. Но подобная защита не является долговечной. Выпускают резервуары со стандартной диафрагмой двух типов — горизонтального и вертикального.
