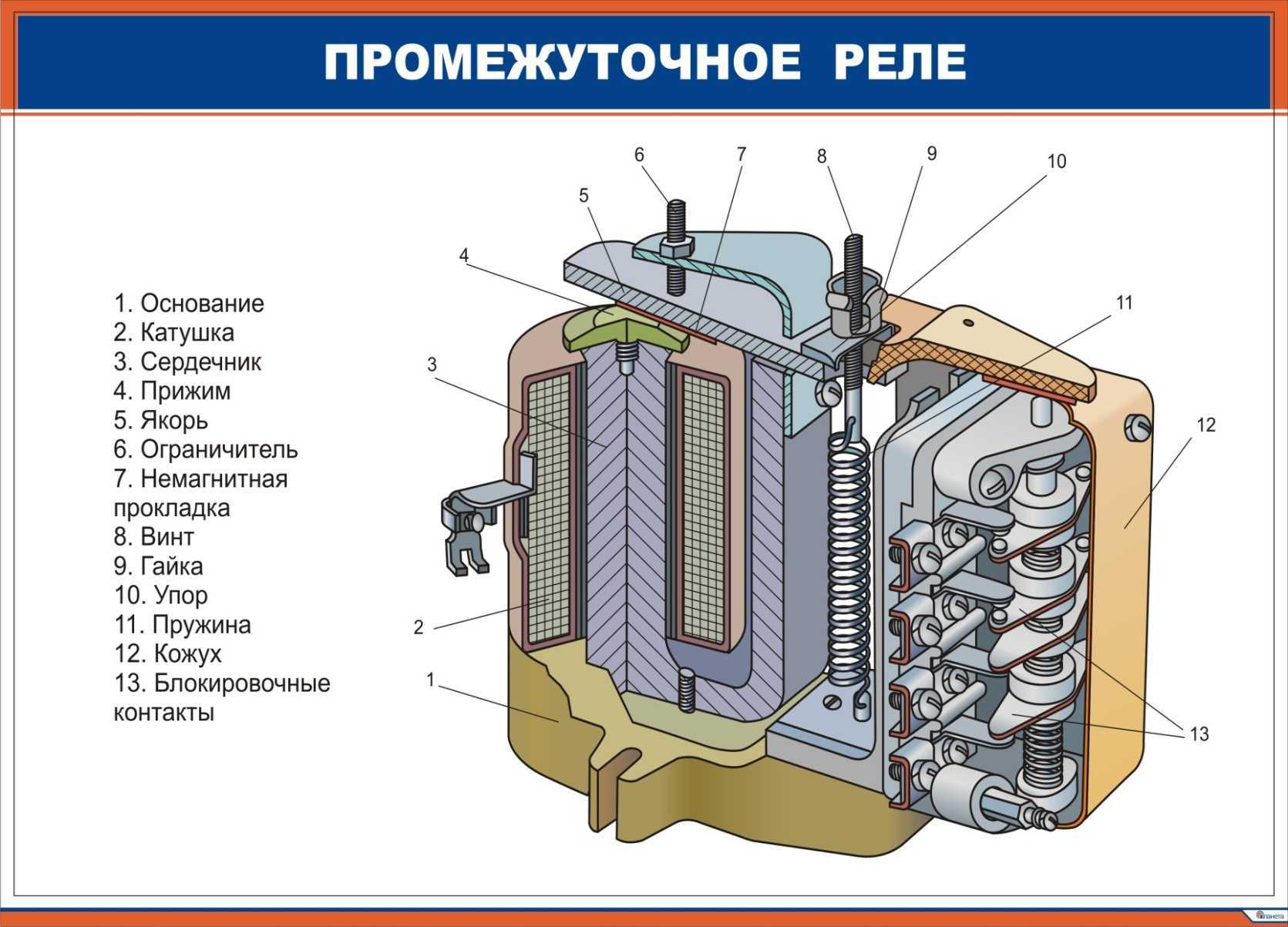

Что такое промежуточное реле?

Простая инструкция: как установить и подключить РН

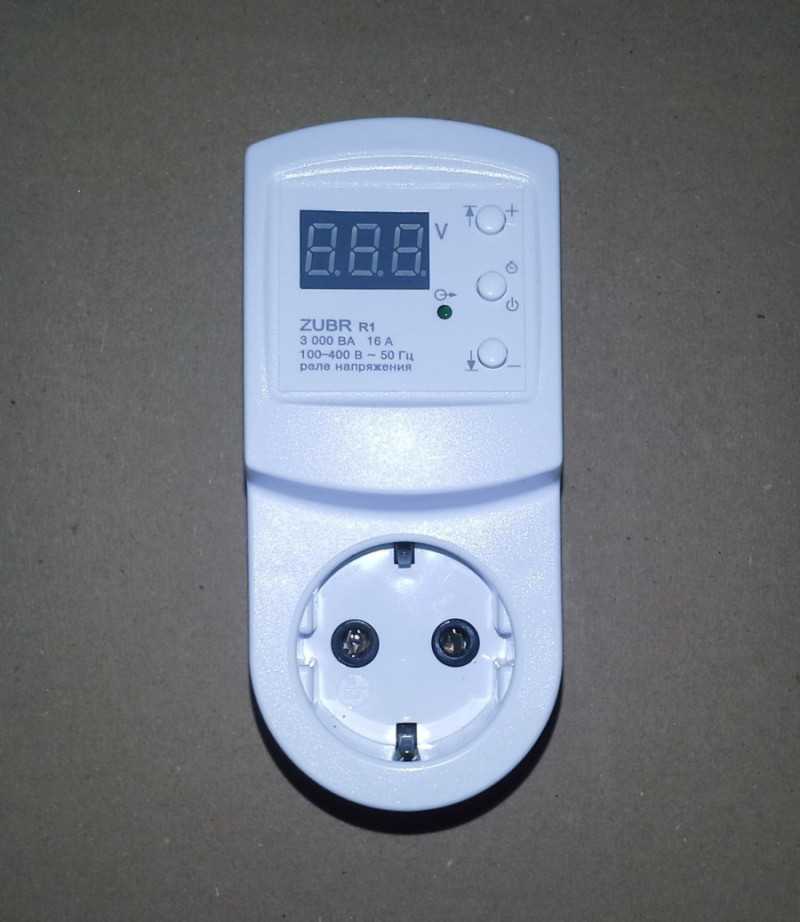

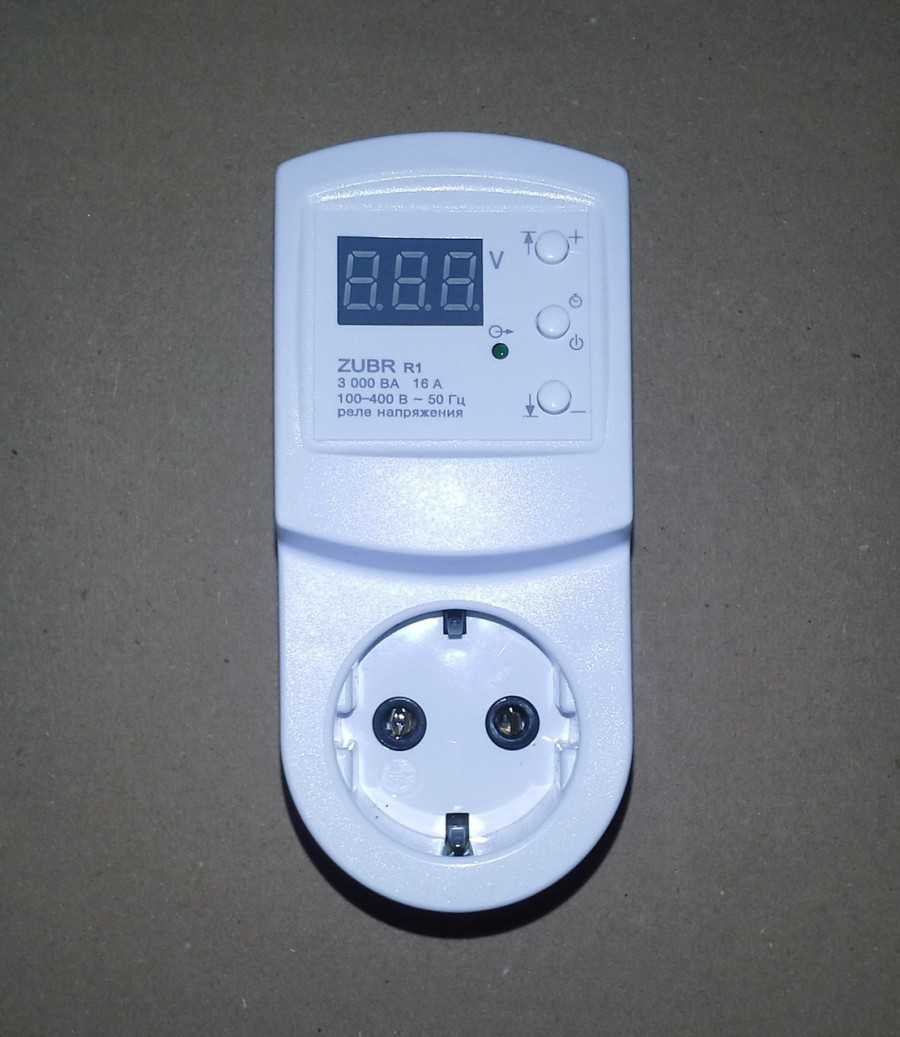

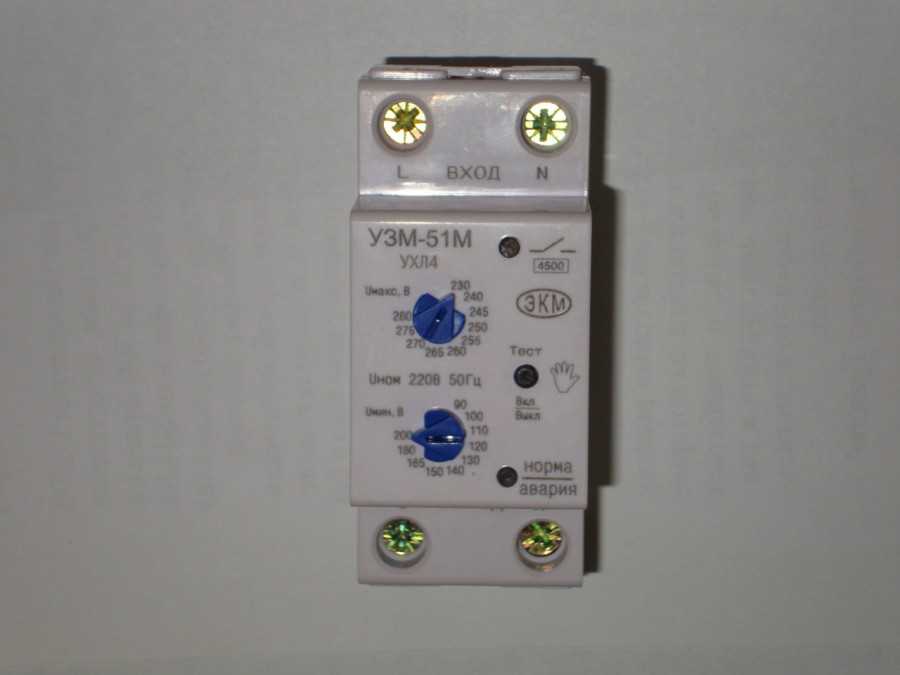

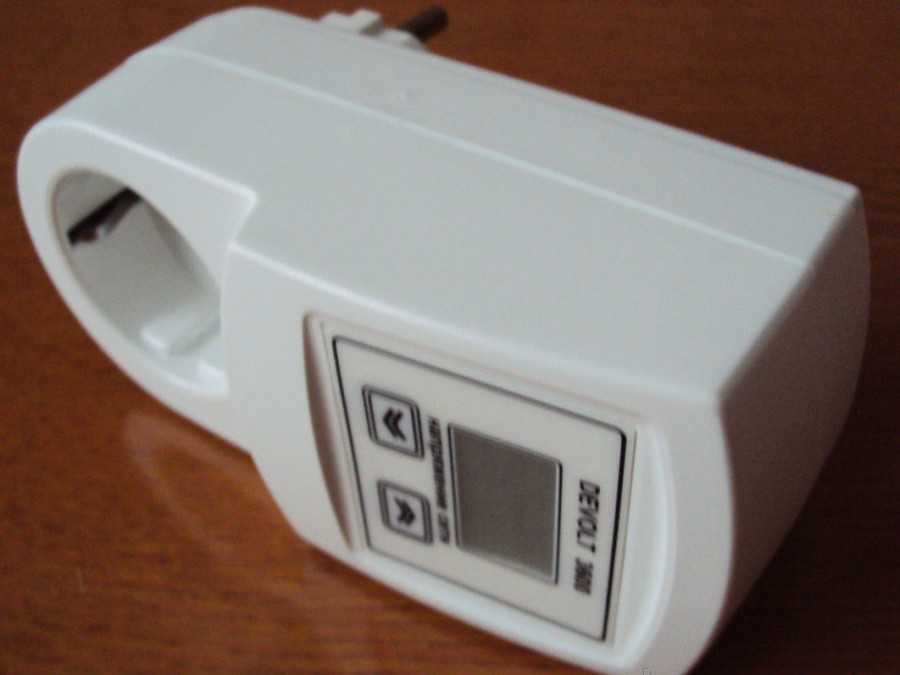

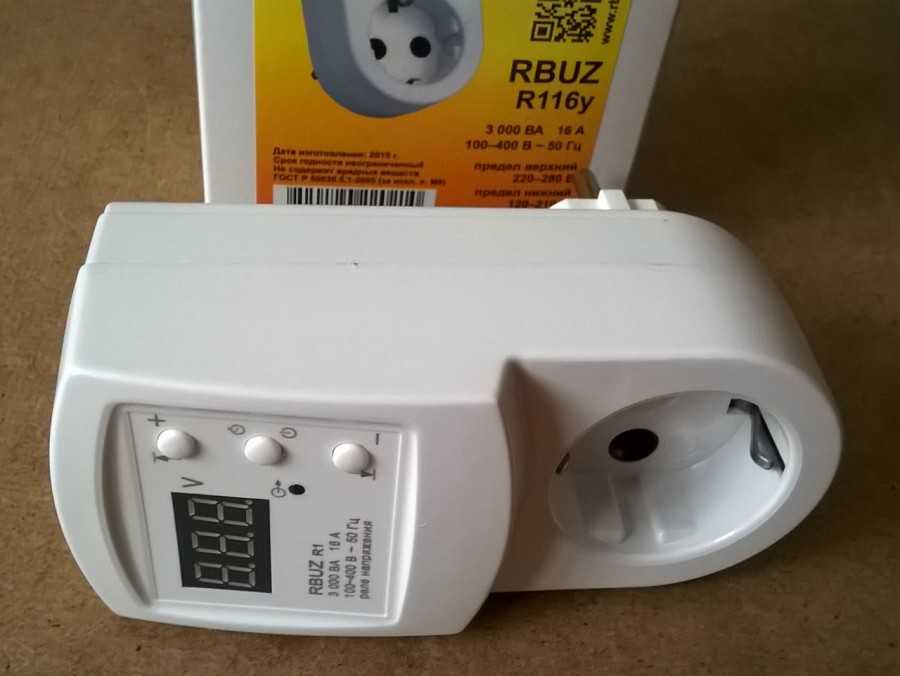

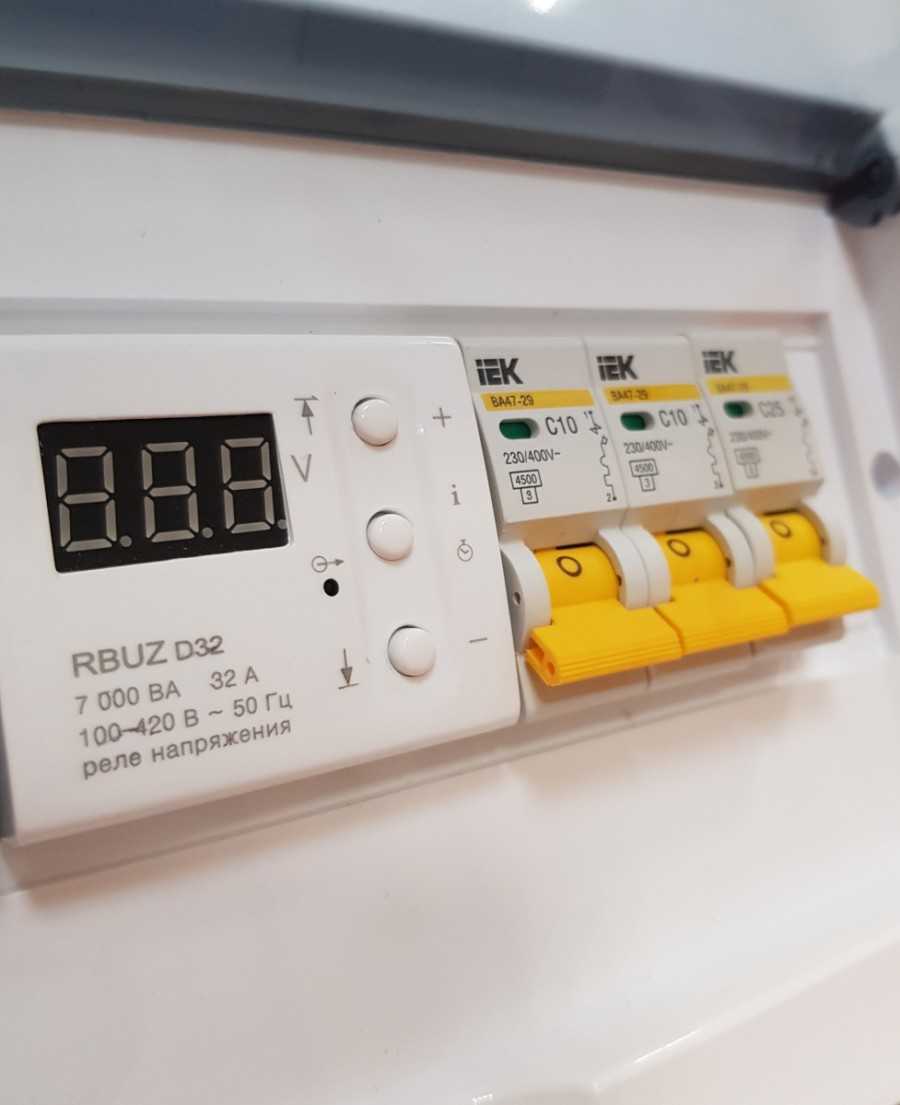

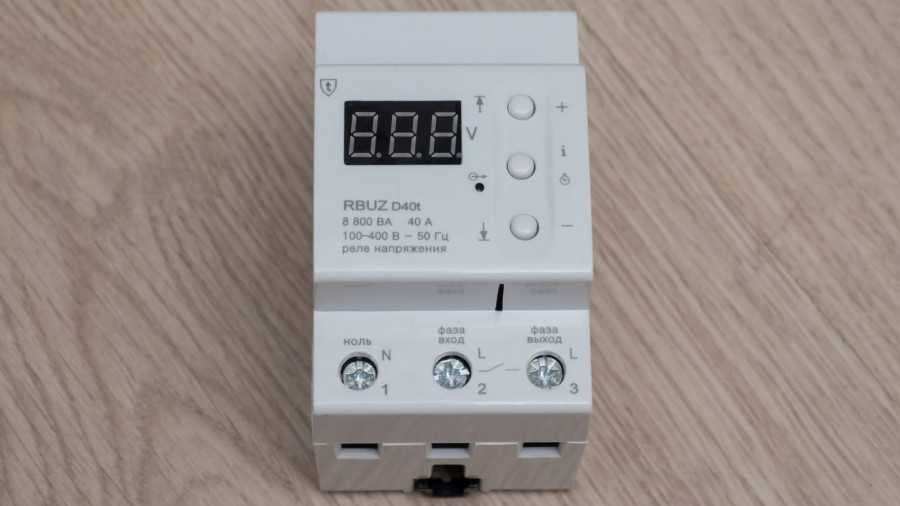

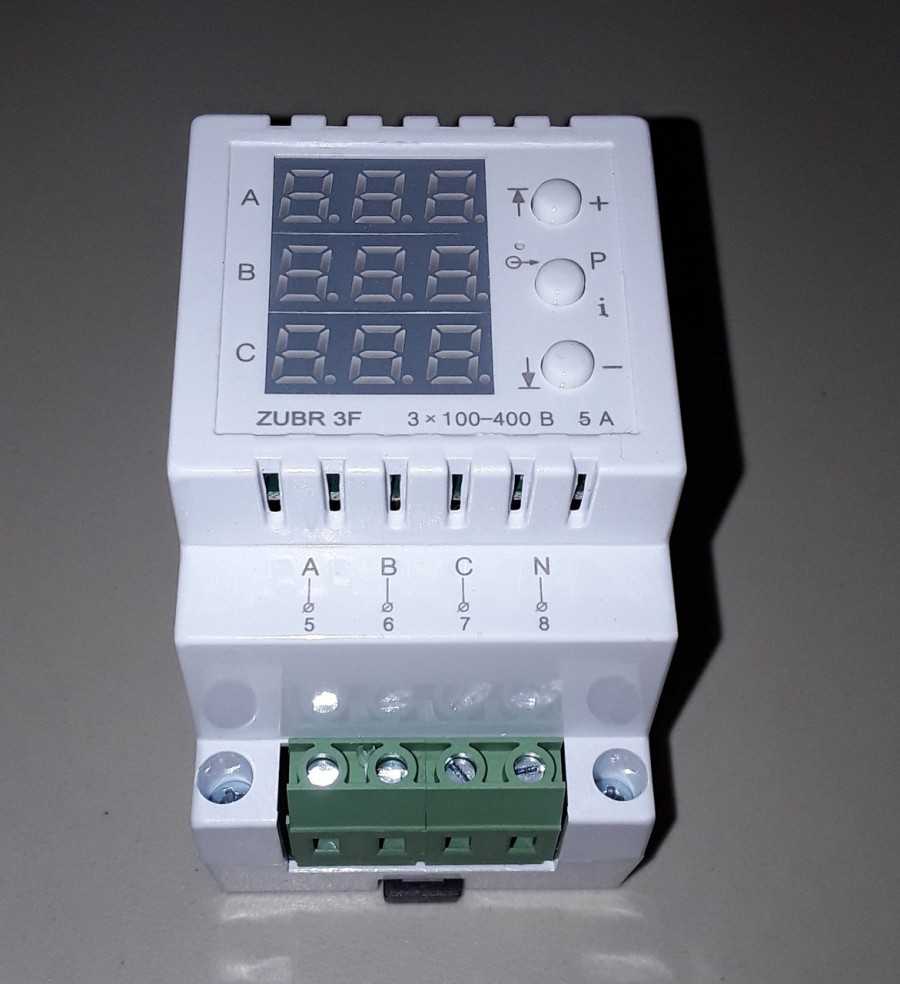

На фото реле напряжения мы видим коробку с визуально видимыми контактами, которые нужно подключить так, чтобы РН размыкало цепь при недопустимых параметрах тока. Местонахождение подходящих клемм для фазы и нулевого провода обозначены на корпусе устройства. Там же обычно имеется и мини-чертеж правильного подключения.

Для работы нам понадобится:

• Инструкция от производителя с принципиальной схемой;
• Автоматический выключатель;
• Реле напряжения;
• Монтажный провод сечением минимум 2,5 мм (лучше всего – медный одножильный);
• Отвертки (крестовые и плоские);
• Плоскогубцы (пассатижи) с кусачками;
• Индикатор или мультиметр;
• Острый нож;
• Дрель для сверления отверстий под крепление;
• Саморезы.

В процессе монтажа, соблюдаем простые рекомендации, чтобы продлить срок службы и не испортить дорогостоящий прибор:

Отключаем главный АВ, отвечающий за подачу тока. Проверяем полное его отсутствие с помощью специальных индикаторов. Точно соблюдаем инструкцию, входящую в комплект устройства.

У однофазного прибора три разъема с контактами, которые нужно правильно подключить.

Первоначально в схеме перед РН подключаем автоматический выключатель (АВ) для защиты прибора от тока короткого замыкания. Подключаем фазу и ноль к клеммам выключателя. На выходе – сам прибор. Ноль идет без нагрузки. Фаза – с автомата на РН после которого идет разводка проводки на электроприборы.

Размещаем устройство так, чтобы к нему был доступ для обслуживания и регулировки.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

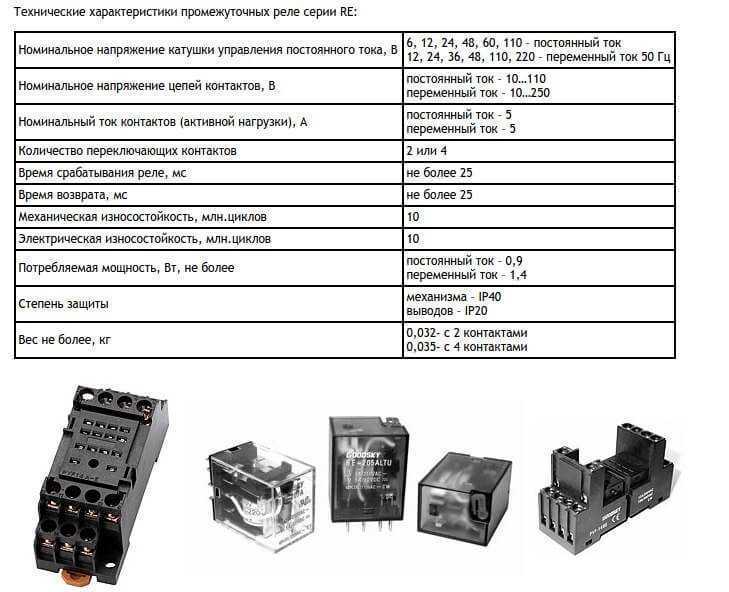

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Назначение реле KQT РПО: зачем оно нужно?

Реле KQT РПО – это электромеханическое устройство, которое применяется для обнаружения и защиты электрических цепей и оборудования. Главная функция реле KQT РПО заключается в контроле и отключении электрического оборудования при возникновении определенных условий или событий.

Основные причины, по которым реле KQT РПО необходимо в электрических системах, включают:

Защита от перегрузок и коротких замыканий: Реле KQT РПО может обнаруживать перегрузки и короткие замыкания в электрической системе и срабатывать, чтобы предотвратить дальнейший рост тока и ущерб оборудованию

Это особенно важно для защиты дорогостоящего оборудования от повреждений.

Обеспечение безопасности: Реле KQT РПО может использоваться для обеспечения безопасности персонала, предотвращения пожаров и других аварийных ситуаций. В случае, если возникает опасная ситуация, реле срабатывает и отключает электрическую цепь, чтобы предотвратить повреждения и риски.

Оптимизация энергопотребления: Реле KQT РПО может быть использовано для контроля энергопотребления и оптимизации работы системы

Оно может отключать ненужное оборудование или регулировать его работу в зависимости от потребности, что позволяет сэкономить энергию и снизить эксплуатационные расходы.

Автоматическое включение и отключение: Реле KQT РПО может быть настроено на автоматическое включение и отключение оборудования в определенные временные интервалы или при определенных условиях. Это может быть полезно для автоматизации процессов и обеспечения бесперебойной работы системы.

В целом, назначение реле KQT РПО заключается в обеспечении безопасности электрических систем, защите оборудования от повреждений и оптимизации энергопотребления. Правильно выбранное и правильно настроенное реле KQT РПО может значительно повысить надежность и эффективность работы электрической системы.

Применение реле РТК-Х

Автоматическою системой. Одной из основных областей применения реле РТК-Х являются автоматические системы, где требуется контроль и управление электрическими цепями. Благодаря своей способности обнаруживать и реагировать на различные сигналы, реле РТК-Х можно применять для защиты электроустановок, контроля уровней жидкостей и газов, а также для управления освещением и отоплением.

Системами безопасности. Реле РТК-Х также широко используется в системах безопасности для обеспечения надежного контроля и защиты. Оно может использоваться для срабатывания сигнализации при превышении заданных параметров, а также для управления аварийными системами (например, противопожарными и противопожарными).

Производственные линии и механизмы. В промышленности реле РТК-Х находит свое применение для контроля и управления производственными линиями и механизмами. Оно позволяет эффективно контролировать процессы, управлять двигателями и актуаторами, а также реализовать различные сценарии автоматизации и автоматизации.

Транспортными системами. В транспортных системах реле РТК-Х играет важную роль в обеспечении безопасности и эффективности работы. Оно может управлять светофорами, контролировать состояние сигнализации и останавливать движение в случае необходимости. Кроме того, реле РТК-Х может использоваться в системах управления железнодорожным движением и контроля скорости.

Энергосистемы. Реле РТК-Х применяется в энергосистемах для обеспечения надежной и безопасной работы электрической сети. Оно может контролировать нагрузку и управлять переключением цепей для предотвращения перегрузок и сбоев. Кроме того, реле РТК-Х может быть использовано для энергосбережения и оптимизации потребления электроэнергии.

Применение реле РТК-Х во множестве отраслей и систем является ключевым фактором развития и эффективности технического оборудования и систем. Благодаря своей надежности и гибкости, реле РТК-Х продолжает находить новые области применения и оставаться востребованным среди инженеров и специалистов по автоматизации и электротехнике.

РТ-40. Устройство. Работа.

Добрый вечер, дорогие друзья.

Был в командировке, поэтому получился простой в работе сайта.

Сегодня хочу рассказать Вам о реле. Я не очень люблю электронные аппараты, поэтому мой рассказ о электромагнитном реле РТ-40, которое еще довольно много используется в схемах релейной защиты для отключения аварийного участка сети или неисправного оборудования.

Это реле действует при возрастании тока в его обмотке и поэтому оно называется максимальным.

Проходящий по обмотке электромагнита ток создает намагничивающую силу под действием которой возникает магнитный поток, замыкающийся через сердечник электромагнита, воздушный зазор и якорь. Якорь намагничивается и притягивается к полюсу электромагнита. Переместившись в конечное положение, якорь своими подвижными контактами замыкает неподвижные.

Чем сильнее сжата пружина тем больший ток требуется для срабатывания реле. Выставляя по шкале стрелкой ток уставки мы сжимаем или ослабляем пружину препятствующую притягиванию якоря к сердечнику.

Дале привожу фотографии реле РТ-40

Реле на фото без стеклянного корпуса. На этом фото вид реле сверху. Хорошо видны подвижные и не подвижные контакты, шкала уставок и стрелка задачи уставки (тока срабатывания реле).

Обратите внимание, что на шкале с левого и с правого краев обозначены коэффициенты «х1» и «х2» и в зависимости от соединения обмоток электромагнита значения на шкале уставок умножаются на 1 или на 2. На фото с низу хорошо видны выводы обмоток электромагнита :

На фото с низу хорошо видны выводы обмоток электромагнита :

Если перемычка стоит между второй и третьей клеммой, то коэффициент «1», если две перемычки между первой и второй клеммой и третьей и четвертой, то коэффициент «2». Таким образом для приведенного на фото реле максимальная уставка 10А., т.е. в маркировке реле РТ-40/10 вторе число обозначает максимальный ток уставки.

Первое реле в этом ряду РТ-40/0,2. Оно часто используется для защиты от замыкания на землю. Последнее реле в ряду выпускаемых РТ-40/100.

В схемах защиты возможно как прямое подключение реле, так и через трансформаторы тока. Следует помнить, что при прямом подключении, ток протекающий через реле недолжен превышать 16А.

Наиболее часто реле подключается через трансформаторы тока. Самая распространенная схема подключения – схема «неполная звезда». Коэффициент схемы «1»:

Первая схема с четырьмя реле: КА1 и КА 3 – защита от перегруза (максимальная токовая защита), а КА2 и КА4 – «отсечка»

Различие вышеуказанных защит заключается в способе обеспечения селективности .

Селективность – способность защиты отключать только поврежденный участок цепи.

В первом случае селективность достигается с помощью выдержки времени, во втором выбором тока срабатывания.

В РТ-40 нет механизма, обеспечивающего выдержку времени, поэтому при использовании ее для защиты от перегруза необходимо в паре с ней применять реле времени.

На другой стороне реле расположены клеммы контактов реле:

Первая и вторая клемма – нормально разомкнутый контакт; третья четвертая – нормально замкнутый. При срабатывании реле нормально разомкнутые контакты замыкаются, а нормально замкнутые размыкаются.

Если что-то написал непонятно, задавайте вопросы, будем разбираться вместе.

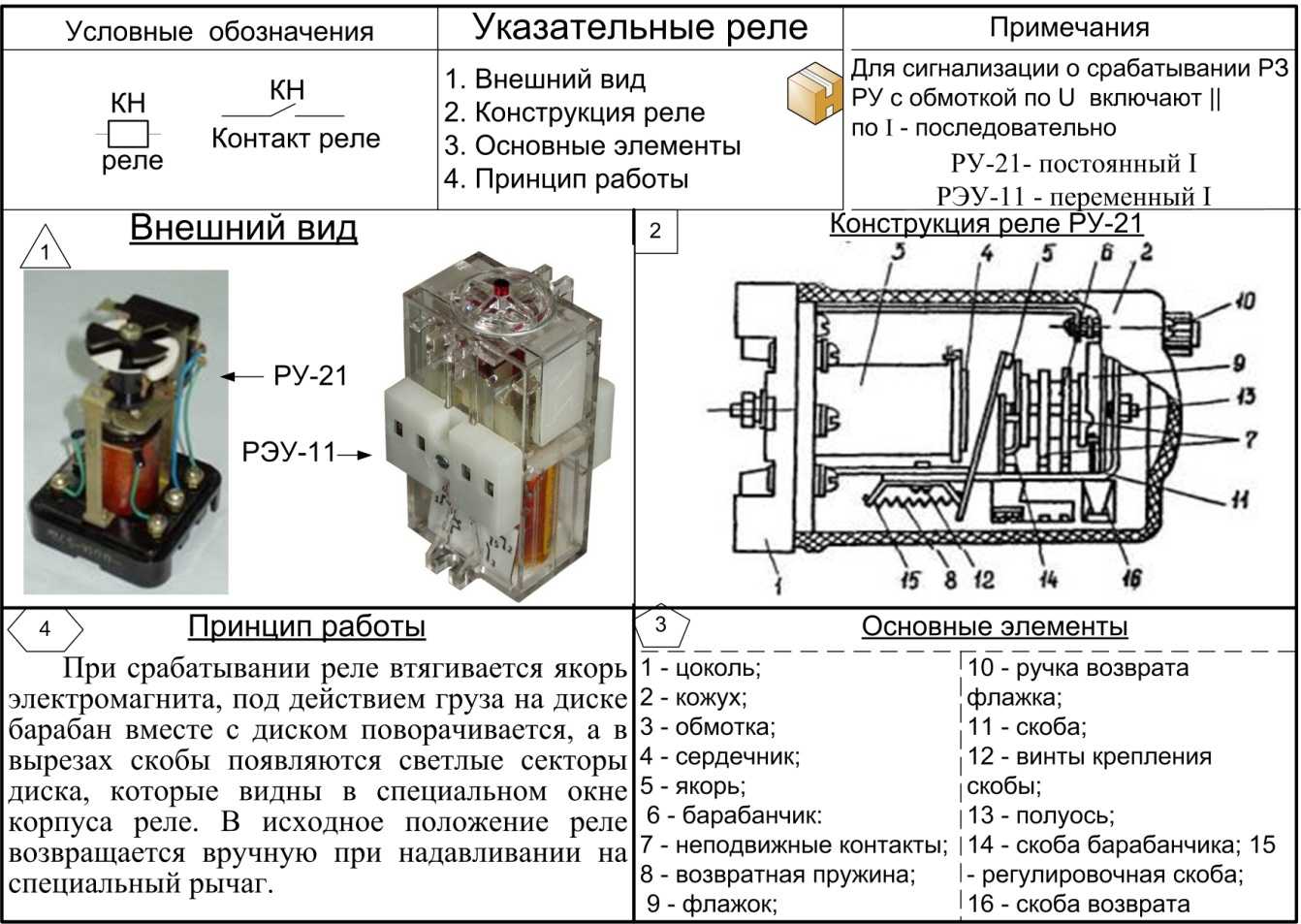

Указательное реле -маркировка

Маркировка указательного реле включает: серию, количество разъединяющих и замыкающих контактов; уровень защиты; климатические условия при которых прибор сохраняет работоспособность. Кроме этого указывается вид и способ подсоединения внешних проводов.

При этом цифра:

• 1 означает переднее подсоединение посредством винта;
• 5 – подсоединяется сзади при помощи винта;
• 2 – присоединяется при помощи пайки.

Климатические условия обозначаются также условно:

• У – умеренные климатические условия;
• Т – применять можно в тропическом климатическом поясе;
• 3 – стандартная категория расположения.

Виды контактных групп

Электромагнитные реле делят по способу работы контактов. Они могут быть:

• Нормально замкнутыми (закрытыми, размыкающими). Сокращенно обозначаются НЗ, на импортных схемах NC.
• Нормально разомкнутыми (открытыми, замыкающими). Обозначение — НО на наших — и NO на зарубежных.
• Перекидными (переключающими). Перекидные отличаются внешне, так как имеют три пластины с контактами. У них обычно обознается только общий контакт — пишут «общ» или comon.

В общем-то, по названиям контактов ясно, как они работают. Нормально замкнутые контакты в исходном состоянии замкнуты, через них протекает ток. При сработке реле контакты размыкаются, цепь питания обрывается.

Нормально закрытый (замкнутый) контакт: что значити принцип работы

Нормально открытые (понятнее — нормально разомкнутые) контакты, наоборот, в обычном состоянии разомкнуты. Когда реле срабатывает, контакт замыкается, в цепи возникает ток.

Электромагнитное реле с нормально открытым (разомкнутым) контактом

Наверное, уже понятно как работают переключающий контакт. В отличие от первых двух, переключающий состоит из трех пластин. По краям две неподвижные и подвижная в центре. Подвижный контакт часто называют общим. В нормальном положении подвижная пластина касается одного из контактов, ток протекает по этому пути (на рисунке снизу справа).

Принцип работы электромагнитного реле с переключающими контактами

При срабатывании реле, подвижный контакт изменяет положение благодаря упорной рамке (на рисунке это просто штырь, припаянный к подвижной пластине). А рамка прикреплена к якорю. После срабатывания реле, в первой цепи появляется разрыв, во второй начинает протекать ток.

Это все типы контактов — вроде не так много. Но в одном реле могут быть собраны все три вида, и количество групп каждого виды бывает разным. Их выбирают в зависимости от необходимости.

Графические обозначения в электрических схемах

• 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
• 2.721-74 – графические условные обозначения деталей и узлов общего применения.
• 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

Конструкция и принцип работы реле РТ-40, РТ-140

Реле РТ-40 (140) смонтировано в корпусе, состоящем из пластмассового цоколя и кожуха из прозрачного материалаАлюминиевая стойка 23 крепится к пластмассовому цоколю двумя винтами М4. Пластмассовый цоколь имеет восемь зажимов — по четыре с каждой стороны. На левую сторону (вид спереди) выводятся замыкающие контакты (зажимы 5—7) и размыкающие контакты (зажимы 9—11), на правую сторону цоколя выводятся обмотки каждой катушки: на зажимы 6 10 верхняя обмотка, на зажимы 8—12 нижняя. На алюминиевой стойке с помощью трех винтов МЗ укреплен П-образный сердечник 1. Для снижения потерь стали, возникающих из-за вихревых токов, сердечник набирается из пластин электротехнической стали, изолированных друг от друга. Отверстия в сердечнике под крепящие винты имеют диаметр несколько больший, чем диаметр винтов, что позволяет перемещать сердечник на 1—1, 2 мм, приближая либо удаляя его от якоря. На сердечнике располагаются пластмассовые каркасы, заполненные обмоточным проводом. Спереди на алюминиевой стойке расположена пластмассовая колодка 9, несущая на себе одну пару замыкающих и одну пару размыкающих контактов (см. рис. 9,б ). Колодка имеет возможность перемещаться в горизонтальной плоскости в пределах 2 мм. Это перемещение позволяет изменять в сравнительно небольших пределах расстояние между контактами, совместный ход (провал) контактов, а также угол подхода подвижного контакта по отношению к неподвижным.

Рис. 9. Конструктивное выполнение реле РТ-40 (РТ-140).

а — конструкция реле РТ-40; б — изоляционная колодка с неподвижными контактами; в ?— регулировочный узел; г — контактный узел; 1 — сердечник; 2 — каркас катушки с обмоткой; 3— якорь; 4— спиральная пружина; 5 — подвижный контакт; 6 — левый упор; 7 — правая пара контактов; 8 — левая пара контактов; 9— изоляционная колодка; 10— пружннодержатель; 11— фасонный вннт; 12 — шестигранная втулка; 13 — шкала уставок; 14 — указатель уставкн; 15 — верхняя полуось; 16 — хвостовик; 17 — фасонная пластинка; 18 — пружинящая шайба; 19— бронзовая пластинка с серебряной полоской; 20 — передний упор; 21 — задний гибкий упор; 22 — гаситель колебаний; 23 — алюминиевая стойка.

Каждый неподвижный контакт вместе с передним и задним упорами представляет собой контактный узел (рис. 9,г), собранный воедино. Неподвижный контакт представляет собой бронзовую пружинящую пластинку 19, на одном из концов которой приварена серебряная полоска длиной 6 и шириной 2,2 мм. Передний упор 20 необходим для предупреждения раскачивания контактной пластинки при вибрации панели или щита, на котором установлено данное реле. Задний гибкий упор 21 служит для увеличения жесткости контактной пластинки в конце совместного хода подвижного и неподвижных контактов. При необходимости контактный узел может перемещаться в пазу пластмассовой колодки на расстояние около 1,5 мм. Подвижная система реле опирается на верхнюю полуось 15, нижняя полуось является направляющей. Обе полуоси крепятся стопорными винтами в алюминиевой стойке. Полуось представляет собой латунный цилиндр высотой 9 и диаметром 3 мм, в который запрессована стальная шпилька диаметром 1 мм. Конец стальной шпильки заправлен на полусферу, боковая поверхность ее отполирована. Якорь 3 подвижной системы представляет собой Г- образную стальную пластинку, укрепленную путем сварки на П-образной скобе. К верхней части П-образ- ной скобы, являющейся верхним подпятником подвижной системы, приклепан пластмассовый барабанчик 22 с алюминиевой крышкой. Нижняя часть П-образной скобы имеет отверстие под нижнюю полуось и хвостовик 16, к которому припаивается наружный конец спиральной пружины 4. Пластмассовый барабанчик, наполненный чистым просеянным песком, является гасителем колебаний (вибрации) подвижной системы. К якорю жестко прикреплена изоляционная фасонная колодочка с подвижными контактами 5 мостиково- го типа. Серебряные мостики свободно поворачиваются вокруг своей оси на угол 5—8°. Угол поворота серебряного мостика определяется упорами, имеющимися на подвижном контакте, и может изменяться посредством отгибания упоров. Осевой люфт мостика составляет 0,1-0,15 мм.

Выбор

При выборе трансформатора тока в первую очередь необходимо учитывать номинальное напряжение прибора было не ниже, чем в сети, где он будет установлен. Например, для трехфазной сети с напряжением 380 В можно использовать ТТ с классом напряжения 0,66 кВ, соответственно для установок более 1000 В, устанавливать такие устройства нельзя.

Помимо этого IНОМ ТТ должен быть равен или превышать максимальный ток установки, где будет эксплуатироваться прибор.

Кратко изложим и другие правила, позволяющие не ошибиться с выбором ТТ:

• Сечение кабеля, которым будет подключаться ТТ к цепи вторичной нагрузки, не должно приводить к потерям сверх допустимой нормы (например, для класса точности 0,5 потери не должны превышать 0,25%).
• Для систем коммерческого учета должны использоваться устройства с высоким классом точности и низким порогом погрешности.
• Допускается установка токовых трансформаторов с завышенным КТ, при условии, что при максимальной нагрузке ток будет до 40% от номинального.

Посмотреть нормы и правила, по которым рассчитываются измерительные трансформаторы тока (в том числе и высоковольтные) можно в ПУЭ ( п.1.5.1.). Пример расчета показан на картинке ниже.

Пример расчета трансформатора тока

Что касается выбора производителя, то мы рекомендуем использовать брендовую продукцию, достоинства которой подтверждены временем, например ABB, Schneider Electric b и т.д. В этом случае можно быть уверенным, что указанные в паспорте технические данные, а методика испытаний соответствовала нормам.

Как подключить тепловое реле

Замкнутый контакт (normal connected), при помощи которого производят подключение теплового модуля к магнитному пускателю, обозначают NC или НЗ, что расшифровывается, как нормально замкнутый. Буквенным сочетанием NO обозначают нормально разомкнутый контакт.

В несложной схеме он применяется для подачи сигнала, свидетельствующего о срабатывании защиты двигателя из-за превышения пороговой температуры.

При внедрении в сложные схемы управления он способен формировать в аварийном порядке сигнал выведения из рабочего состояния конвейера.

Тепловое реле размещают за контакторами, но перед электродвигателем. Подсоединение контакта normal connectde к кнопке «Стоп» на пульте управления осуществляют по последовательной схеме (+)

Обозначение клемм контакторов диктует ГОСТ: нормально замкнутый — 95-96, нормально разомкнутый — 97-98. К первой паре подключают пускатель, вторую используют для схем сигнализации. Так как двигатель и тепловое реле нужно защищать от КЗ, цепь должна содержать автомат защиты.

Схема прибора включает кнопки «Тест» и «Стоп» или «Сброс». С помощью первой проверяют работоспособность, а второй — отключают защиту вручную.

При помощи переключателя поворотного взвода после включения защиты вновь запускают электродвигатель. На стеклянную крышку изделия наносят маркировку и пломбируют.

Если исходить из типа подключения, можно выделить две большие группы термореле:

• первая группа – устройства, монтируемые за магнитным пускателем и те, что подключаются с использованием перемычек;
• вторая группа – приборы, устанавливаемые на контактор пускателя непосредственно.

В последнем случае при запуске основная нагрузка приходится на контактор. Здесь тепловой модуль оснащен медными контактами, подключенными к входам пускателя непосредственно.

Схема теплового реле. На нее нанесены обозначения управляющих элементов и выводов. У разных моделей эти обозначения могут отличаться (+)

К ТР подключают провода от двигателя. Само реле в такой схеме представляет промежуточный узел, анализирующий ток, протекающий транзитом к двигателю от магнитного пускателя.

Вторичные реле максимального тока прямого действия

Из числа токовых реле, которые выпускает промышленность, наиболее простыми являются реле максимального тока прямого действия. Несмотря на различные конструкции данных реле, вся их работа основана на электромагнитном принципе.  Последовательно с вторичной обмоткой измерительного трансформатора тока6 подключается катушка реле 3. Когда по питающей линии А протекает рабочий ток (нормальный режим работы электроприемника), электромагнитный сердечник 4 не будет втянут в катушку, поскольку электромагнитная сила F_э, которую создает обомотка реле, будет значительно меньше, чем противодействующая ей сила пружины F_п.

Схема реле тока.

В случае возниконевения на линии А короткого замыкания ток катушки реле значительно возрастет и станет больше установленного значения. В таком случае электромагнитная сила катушки F_э превысит противодействующую ей силу пружины F_п, что приведет к втягиванию сердечника в катушку реле. После втягивания сердечника в катушку, подвижная система 2 отопрет защелку выключателя Б, удерживающую выключатель во включенном положении. Под действием отключающей пружины 1 выключатель разорвет цепь линии А.

Промышленность изготавливаются вторичные реле максимального тока типа РТВ (реле токовое с выдержкой времени) и РТМ (реле токовое мгновенного действия). У РТМ есть поворотный переключатель, с помощью которого можно изменять количество витков катушки, что, в свою очередь, будет менять значение уставки тока срабатывания. Уставка тока – это настройка реле на заданный ток срабатывания. Стандартом предусмотрены следующие уставки: 5, 7, 9, 13 и 15 А. Ток срабатывания реле – минимальное значение протекающего через обмотку тока, при котором происходит срабатывание реле (I_ср).

В случае необходимости отключения участка электрической цепи с выдержкой времени применяют РТВ, которое, как правило, имеет ту же конструкцию, но дополнительно оборудовано механизмом выдержки времени (часовым механизмом). Данный механизм, прикрепленный к сердечнику, удерживает его от мгновенного втягивания в катушку, тем самым изменяя уставку его времени срабатывания. Скорость работы часового механизма напрямую зависит от тока, протекающего в катушке реле.

Установка времени – это настройка механизма выдержки времени на определенное значение в секундах. Реле имеет уставки тока 5, 6, 7, 8, 9, 10 А. РТВ и РТМ называют встроенными, так как они встраиваются непосредственно в приводы выключателей. Для непосредственного отключения  выключателя эти реле должны развивать огромные усилия, что делает их конструкции громоздкими, а это влияет на точность.

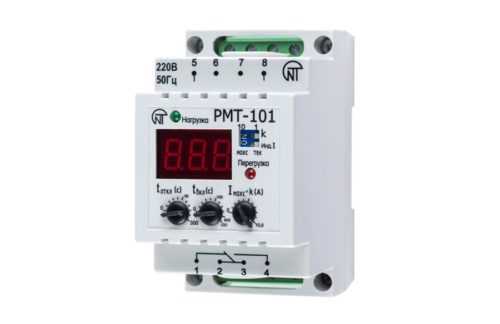

Описание модели РМТ 101

Данное реле современного исполнения, многофункциональное и пользуется большим спросом у потребителей, рассмотрим его технические возможности.

Функциональное назначение

Реле используется для контроля тока нагрузки на протяжении всего времени эксплуатации, приборов нагрузки с однофазным питанием. Пределы измерения тока от 0 до 100А, прибор отключает нагрузку при достижении установленного порогового значения тока. Нагрузка подключается через коммутирующие контакты реле при потребляемой мощности не более 1.75кВА. токовые нагрузки выше этого значения до 20кВА подключают через магнитные пускатели с контактами способными выдерживать нагрузку соответствующей мощности.

Органы управления реле позволяют пользователю вручную задавать:

• Пороги срабатывания по току;
• Время задержки отключения;
• Время повторного включения после срабатывания;

В то же время кроме функций защиты изделие имеет дополнительные функции:

• Цифровой амперметр измеряет и отображает токи нагрузки;
• Ограничение токов потребления;
• Используется реле с приоритетом выбора нагрузки.

Встроенный трансформатор тока позволяет измерять величину тока без разрыва цепи, на лицевой панели светодиодные индикаторы отображают состояние реле и в каких пределах находится ток нагрузки.

Основные технические характеристики

Питание однофазная сеть переменное напряжение	220В
Частота напряжения в сети	50 Гц
Диапазон токовых измерения	0-100А
Погрешность измерений	1%
Интервал регулировки времени включения	0 – 900 сек.
Интервал регулировки времени отключения	0 – 300 сек.
Максимальный ток коммутации	8А
Максимально допустимое напряжение	400В
Потребляемая мощность без нагрузки	3.5Вт.
Износостойкость контактов коммутации: — при нагрузке 8А — при нагрузке 1А	100 тыс. срабатываний; 1 миллион.
Сечение подключаемых проводов в сети	0.5 – 2мм2
габариты	90-52,6-69,1
крепление	На дин — рейку

Конструкция позволяет функционировать изделию в любом положении в пространстве относительно поверхности земли.
