Введение в трансформаторы и их важность
Трансформаторы являются важным компонентом многих электрических систем, включая передачу и распределение питания, а также в электронных устройствах.Они используются для безопасного и эффективного изменения уровня напряжения или тока электрических сигналов.Без трансформаторов было бы сложно передавать мощность на большие расстояния без значительных потерь энергии или безопасно управлять электронными устройствами.
С электрической точки зрения трансформаторы — это устройства, которые переносят электрическую энергию от одной цепи в другую посредством электромагнитной индукции.Они состоят из первичной катушки, вторичной катушки и магнитного ядра.Когда чередовый ток (AC) протекает через первичную катушку, он создает магнитное поле, которое вызывает напряжение во вторичной катушке.Уровень напряжения во вторичной катушке прямо пропорционален соотношению поворотов между первичной и вторичной катушкой.Трансформаторы могут подняться или уйти вниз по уровню напряжения сигнала переменного тока, регулируя соотношение поворотов между катушками.
Вот некоторые ключевые идеи о трансформаторах и их важности:
1. Трансформеры обеспечивают эффективную передачу мощности: мощность, генерируемая на электростанции, обычно передается на большие расстояния для достижения домов и предприятий.Трансформаторы используются для повышения уровня напряжения генерируемой мощности, чтобы минимизировать потери энергии во время передачи.На приемном конце напряжение уходит на безопасные уровни, используя трансформаторы, прежде чем распределять с конечными пользователями.
2. Трансформаторы используются в электронных устройствах: электронные устройства, такие как смартфоны, ноутбуки и телевизоры, требуют различных уровней напряжения для работы.Трансформаторы используются в этих устройствах, чтобы снизить уровень напряжения от источника питания до уровня, который безопасен для устройства.
3. Трансформаторы обеспечивают безопасность: трансформаторы также используются для выделения электрических цепей друг от друга.Например, в системе распределения мощности трансформаторы используются для выделения высоковольтных линий передачи из линий распределения низкого напряжения.Это помогает предотвратить несчастные случаи и обеспечить безопасность людей и оборудования.
4. Трансформаторы предназначены для конкретных применений: существуют различные типы трансформаторов, каждый из которых предназначен для конкретных применений.Например, трансформаторы питания используются в системах передачи и распределения питания, в то время как звуковые трансформаторы используются в аудиооборудовании.
Трансформаторы являются неотъемлемой частью многих электрических систем, и они играют важную роль в обеспечении эффективной передачи мощности, безопасной работе электронных устройств и общей безопасности.Понимание оснований трансформаторов имеет важное значение для тех, кто работает с электрическими системами. Введение в трансформаторы и их важность — Трансформаторы: преобразование силы: усилители и магия трансформаторов
Введение в трансформаторы и их важность — Трансформаторы: преобразование силы: усилители и магия трансформаторов

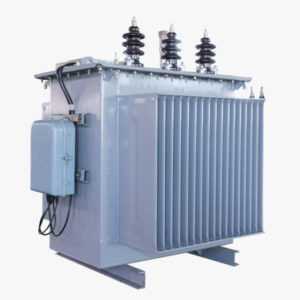

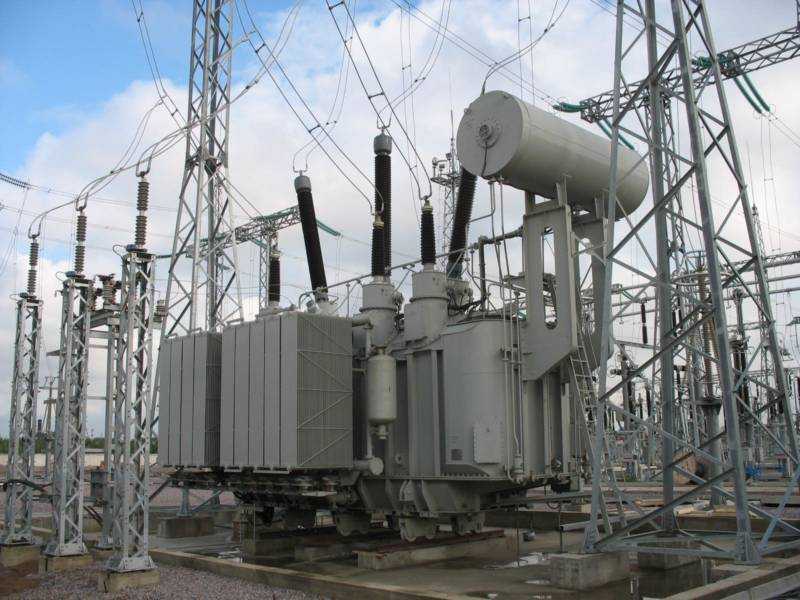

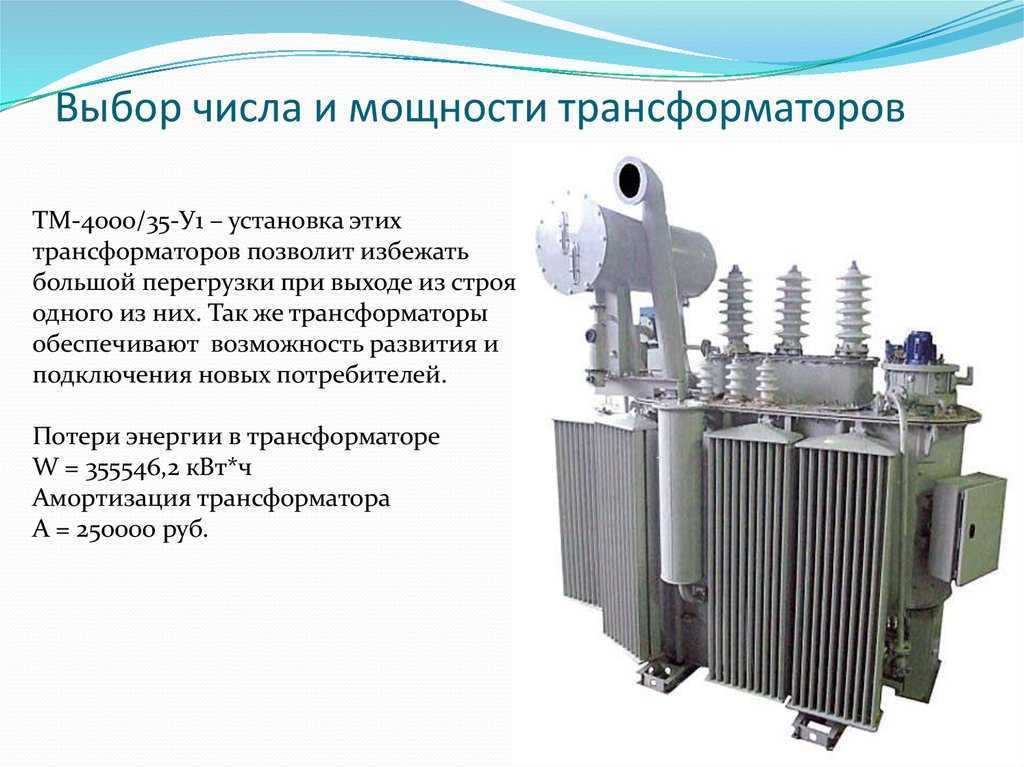

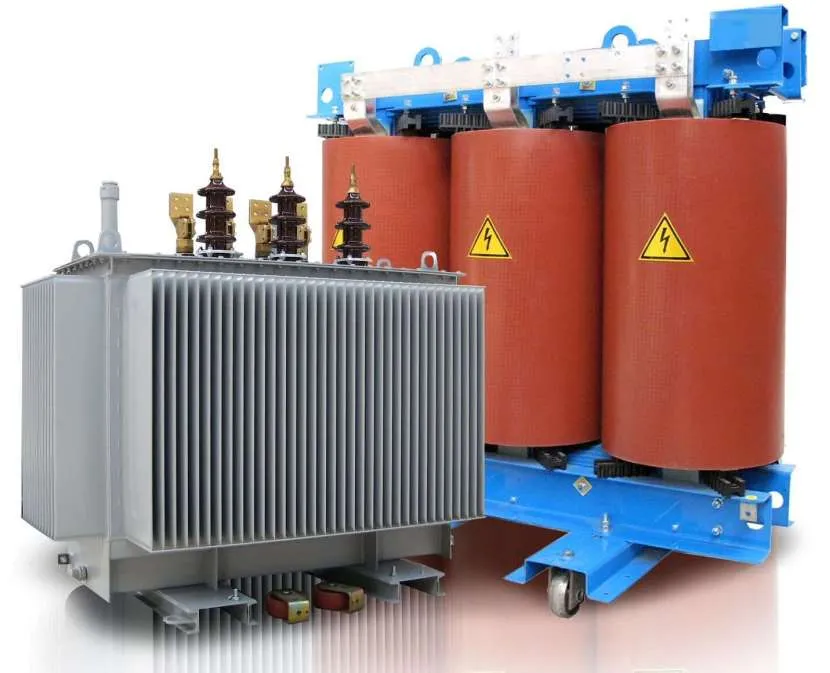

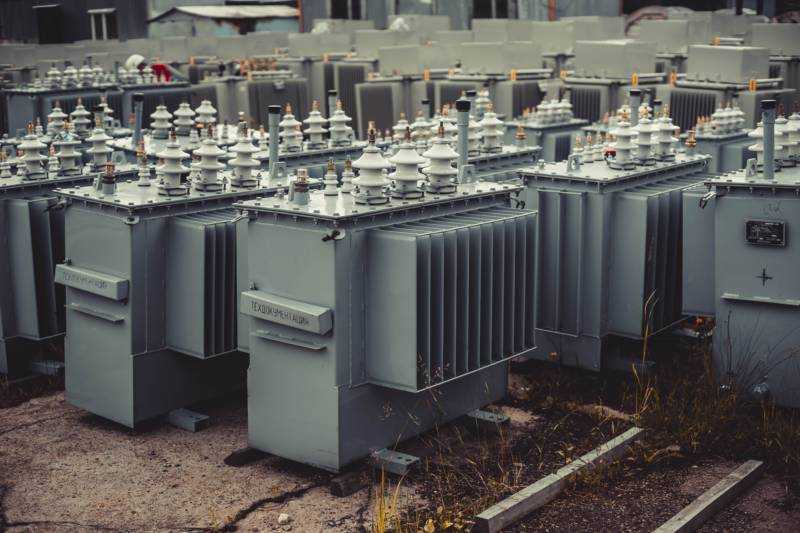

Краткая характеристика и конструкция силового трансформатора типа ТДТН-40000/110
Конструкции силовых трансформаторов различного типа схожи между собой. Отличие заключается в комплектации аппарата, конструкции системы охлаждения и защиты. Рассмотрим конструкцию аппарата на примере аппарата типа ТДТН-40000/110.
Расшифруем буквенные и цифровые обозначения. Первая буква Т говорит о том сколько фаз у трансформатора, в данном случае он трехфазный. Буква Д обозначает тип системы охлаждения. Система охлаждения Д характеризуется естественной циркуляцией трансформаторного масла и принудительной циркуляцией воздуха. Третья буква Т показывает количество обмоток силового трансформатора. В данном случае их три, то есть аппарат трехобмоточный. Последняя буква Н свидетельствует о возможности регулировки напряжения под нагрузкой (устройство РПН). Цифровое значение 40000 – номинальная мощность силового трансформатора в киловольтамперах (кВА). Значение 110 является номинальным напряжением обмотки высокого напряжения.
Далее рассмотрим основные конструктивные части силового трансформатора. Три обмотки высокого, среднего и низкого напряжения намотаны на сердечник (магнитопровод), выполненный из шихтованной стали. Магнитопровод с обмотками помещен в специальный бак. На крышке бака расположены выводы обмоток. В данном случае трех обмоток: высокого (ВН), среднего (СН) и низкого напряжений (НН). Обмотка ВН и СН имеет нулевой вывод, предназначенный для заземления обмотки. Если нулевой вывод трансформатора заземляется, то эта обмотка называется глухозаземленной, в противном случае именуется с изолированной нейтралью.
Также на крышке бака расположена выхлопная труба, газовая защита, устройство регулировки напряжения (РПН), расширитель и маслопровод, соединяющий расширитель непосредственно с самим баком.
Выхлопная труба служит для защиты бака трансформатора от разрыва при резком увеличении давления газа, который выделяется при внутренних повреждениях аппарата.
Газовая защита выполнена на газовом реле, которое действует на сигнал либо на отключение трансформатора в случае повреждения внутри самого аппарата.
Расширитель предназначен для обеспечения постоянного заполнения бака маслом при изменении температуры окружающего воздуха или нагрузки трансформатора, а также для уменьшения площади поверхности соприкосновения масла с воздухом. Соединение расширителя с атмосферой осуществляется через воздухоосушитель (дыхательный патрон).
Термосифонный фильтр заполняется силикагелем и служит для защиты масла от увлажнения и окисления. То есть осуществляет непрерывную регенерацию трансформаторного масла.
Принцип работы
Трансформаторы являются ключевыми элементами в области электроэнергетики, используемые для передачи и распределения электричества. Они позволяют увеличивать или уменьшать уровень напряжения в электрической сети, что делает их неотъемлемым компонентом в электроэнергетических системах.
Основы трансформатора
Трансформатор — это устройство, работающее на основе принципа электромагнитной индукции, в основе которого лежит закон Фарадея. Он состоит из двух или более катушек, называемых обмотками, которые обычно намотаны на общую железную сердечник. Обмотка, к которой подключается исходное переменное напряжение, называется первичной обмоткой, а обмотка, откуда берется выходное напряжение, называется вторичной обмоткой.
Процесс электромагнитной индукции
Когда через первичную обмотку проходит переменный электрический ток, создается переменное магнитное поле в сердечнике трансформатора. Это переменное магнитное поле затем индуцирует напряжение во вторичной обмотке, что является результатом принципа электромагнитной индукции. Это индуцированное напряжение может быть больше, меньше или равно входному напряжению, в зависимости от числа витков в первичной и вторичной обмотках.
Соотношение витков и напряжений
Ключевым аспектом работы трансформатора является соотношение между числом витков в обмотках и напряжением. Если во вторичной обмотке больше витков, чем в первичной, трансформатор увеличивает напряжение. Это известно как «степ-ап» (шаг вверх) трансформатор. Если во вторичной обмотке меньше витков, напряжение уменьшается. Это называется «степ-даун» (шаг вниз) трансформатор.
Эффективность и потери в трансформаторах
Несмотря на то что трансформаторы являются весьма эффективными устройствами (эффективность более 90% не является редкостью), они все же имеют некоторые потери. Основные потери включают потери на эффекты коррозии, излучение тепла и трение (называемые «потери без нагрузки»), а также потери, связанные с реактивной мощностью, известные как «потери от короткого замыкания». Чтобы минимизировать эти потери, инженеры постоянно работают над улучшением дизайна и материалов трансформаторов.
Общие характеристики
Трансформаторы — это устройства, которые используют принципы электромагнетизма для преобразования электрического напряжения и тока от одного уровня к другому. Они являются неотъемлемой частью многих систем электроснабжения, обеспечивая безопасность и эффективность передачи энергии.
Основные компоненты трансформатора
Трансформатор состоит из трех основных компонентов: ядра, обмоток и оболочки.
- Ядро — обычно изготовлено из мягкого магнитного материала, который облегчает индукцию магнитного поля.
- Обмотки — две или более проводных обмотки, обмотанные вокруг ядра. Они служат для входа и выхода переменного тока в трансформатор.
- Оболочка — это защитная структура вокруг ядра и обмоток для защиты их от внешних воздействий.
Роль трансформаторов в электрических сетях
Трансформаторы играют важную роль в электрических сетях. Они позволяют поднимать или понижать напряжение в электросетях для обеспечения безопасной и эффективной передачи электрической энергии. Без них передача энергии на большие расстояния была бы неэкономичной и потенциально опасной.
Специальные виды трансформаторов
К этой группе относят:
Разделительные трансформаторы
Размещение двух обмоток совершенно одинаковой конструкции на общем магнитопроводе позволяет из 220 вольт 50 герц на входе получать такое же напряжение на выходе.
Напрашивается вопрос: зачем делать такое преобразование? Ответ прост: в целях обеспечения электрической безопасности.
При пробое изоляционного слоя провода первичной схемы, на корпусе прибора появляется опасный потенциал, который по случайно сформированной цепи через землю способен поразить человека электрическим током, нанести ему электротравму.
Гальваническое разделение схемы позволяет оптимально использовать питание электрооборудования и в то же время исключает получение травм при пробоях изоляции вторичной схемы на корпус.
Поэтому разделительные трансформаторы широко используются там, где проведение работ с электроинструментом требует принятия дополнительных мер безопасности. Также они широко используются в медицинском оборудовании, допускающем непосредственный контакт с телом человека.

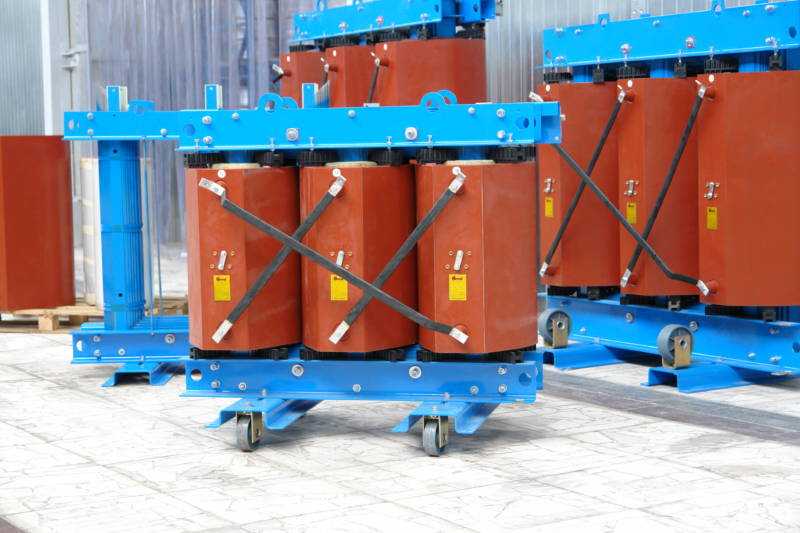

Высокочастотные трансформаторы
Отличаются от обычных материалом магнитопровода, который способен, в отличие от обычного трансформаторного железа, хорошо, без искажений передавать высокочастотные сигналы.
Используется в электротермии, в частности при индукционном нагреве в электротермических установках для высокочастотной сварки металлов, плавки, пайки, закалки и т.д.
Согласующие трансформаторы
Основное назначение — согласование сопротивлений разных частей в электронных схемах. Согласующие трансформаторы нашли широкое применение в антенных устройствах и конструкциях усилителей на электронных лампах звуковых частот.
Сварочные трансформаторы
Первичная обмотка создается с большим число витков, позволяющих нормально обрабатывать электрическую энергию с входным напряжением 220 или 380 вольт. Во вторичной обмотке число витков значительно меньше, а ток протекающий по ним высокий. Он может достигать тысяч ампер.
Поэтому толщина провода этой цепи выбирается повышенного поперечного сечения. Для управления сварочным током существует много различных способов.
Сварочные трансформаторы массово работают в промышленных установках и пользуются популярностью у любителей изготавливать различные самоделки своими руками.
Рассмотренные виды трансформаторов являются наиболее распространёнными. В электрических схемах работают и другие подобные устройства, выполняющие специальные задачи технологических процессов.
ВИДЫ УСТРОЙСТВ
ТТ имеют конструктивные и функциональные отличия от ТН. В их вторичной цепи ток не зависит от сопротивления, исходящего подключенного потребителя, и остается стабильным в течение всего времени. Меняется только показатели напряжения. В ТН наоборот.
В зависимости от соотношения витков на первичных и вторичных обмотках все трансформаторы подразделяются:
|
на понижающие |
повышающие |
разделительные |
|
W1>W2 |
W1<W2 |
W1=W2 |
ТТ относятся к повышающим приборам. Число витков на вторичной обмотке может во много раз превосходить их количество на первичной. ТН — к понижающим.
ТИПЫ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ
НОМ 6 -10 — долгожители в данной группе приборов. Однофазные устройства с масляным естественным охлаждением для установок на 6-10 кВ. Обмотка трансформатора находится в герметичном баке, заполненном маслом. На маркировке указывается также год разработки и тип климатического исполнения.
Обычно однофазные ТН подключаются парами по схеме разомкнутого треугольника. При междуфазном замыкании какой-либо из приборов остается в работе, поэтому двух трансформаторов достаточно для контроля линейного напряжения.
Соединение разомкнутым треугольником решает довольно простые задачи. В более сложных схемах возникает проблема асимметрии напряжений при различных токах нагрузки по фазам. Поэтому в таких случаях ТН подключают треугольником.
ЗНОМ — заземляемые трансформаторы. От НОМ отличаются только компактными габаритами. У них всего один высоковольтный вывод с изоляцией высокого класса. Второй соединен с землей и располагается рядышком со вторичными обмотками.
НТМИ — трансформатор напряжения, трехфазный, масляный, с обмоткой для контроля изоляции. Конструкции из соединенных однофазных трансформаторов занимают слишком много места. Для трехфазных сетей удобнее использовать один ТН, подключаемый ко всем фазам. Вместо стандартного магнитопровода в нем установлен 5-стержневой. На 3 центральных располагаются обмотки всех фаз. 2 крайних применяются для равномерного распределения магнитных потоков.
Первичные обмотки внутри соединены в звезду с обязательным подключением нулевого вывода. Вторичные обмотки могут заземляться нулевым
Это важно для работы приборов, контролирующих сопротивление изоляции. При их включении на исправной без замыкания на землю стрелка остановится на показателе фазного напряжения, а с замыканием — упадет до 0
Это дает возможность определить поврежденную фазу, увидеть режим замыкания на землю или асимметрию по фазам и устранить ее с помощью специальных переключателей.
ТН упрощает работу оперативного персонала, помогает вычислить перегоревший предохранитель. При этом система сигнализации и контроля реагирует только в случае замыкания на землю и не замечает междуфазного замыкания или перегрузки.
НАМИ — трансформатор напряжения, антирезонансный, масляный, с обмоткой для контроля изоляции. Явление феррорезонанса наблюдается при работе ТН с первичными обмотками, соединенными с землей. Возникновение колебаний приводит к тому, что через обмотку проходит ток, во много раз превышающий номинальный. В результате трансформатор преждевременно выходит из строя из-за теплового пробоя. Стартом для феррорезонанса становится замыкание на землю. Чтобы нейтрализовать колебания, конструкцию прибор дополнили трансформаторами на отдельных магнитопроводах и особым образом подключили к цепям резисторы.
НАМИТ — аналогичное устройство, предназначенное исключительно для трехфазных сетей.
НАЛИ — трансформатор напряжения, антирезонансный, литой, с обмоткой для контроля изоляции. Явление феррорезонанса наблюдается при работе ТН с первичными обмотками, соединенными с землей. Возникновение колебаний приводит к тому, что через обмотку проходит ток, во много раз превышающий номинальный. В результате трансформатор преждевременно выходит из строя из-за теплового пробоя. Стартом для феррорезонанса становится замыкание на землю. Чтобы нейтрализовать колебания, конструкцию прибор дополнили трансформаторами на отдельных магнитопроводах и особым образом подключили к цепям резисторы.
НОЛ — трансформатор напряжения, однофазный, литой. Это устройства нового поколения, лишенные недостатков масляных ТН. Изолирующий состав в них не разливается, в отличие от масляных ТН и пожаробезопасен. Он позволяет уменьшить габариты приборов и использовать их в КРУ без выделения специальных ячеек. Их можно использовать как в однофазных, так и в трехфазных сетях, установив рядом 3 прибора.
НОЛП — модели со встроенным предохранителем.
ЗНОЛ— заземляемые литые трансформаторы.

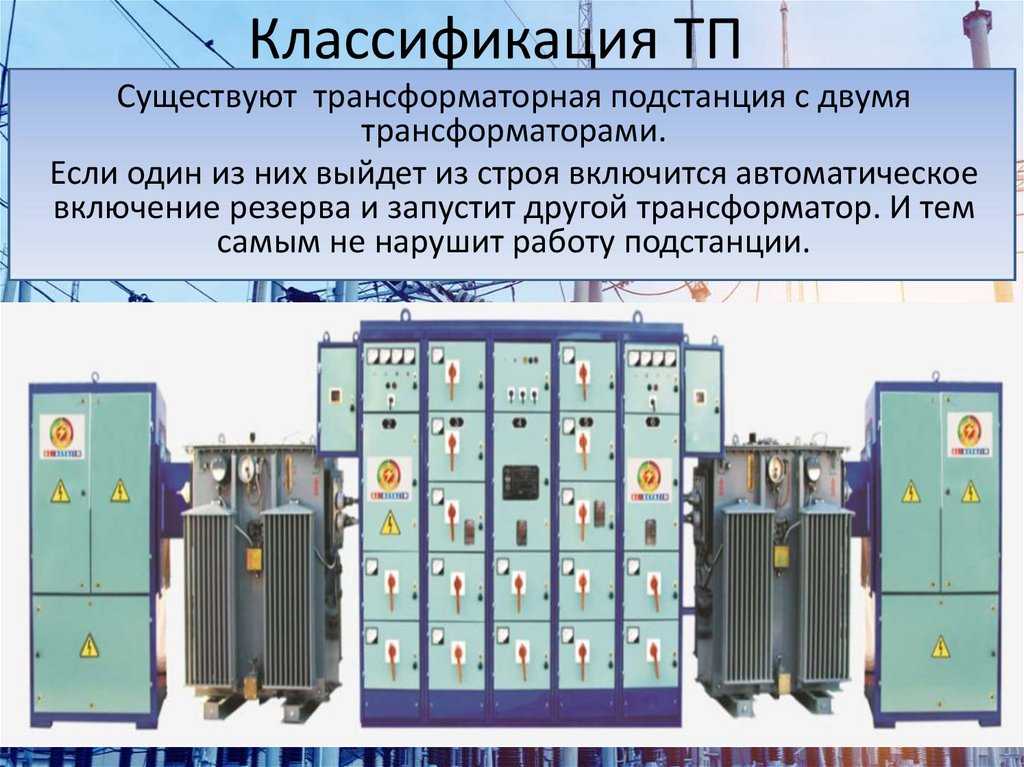

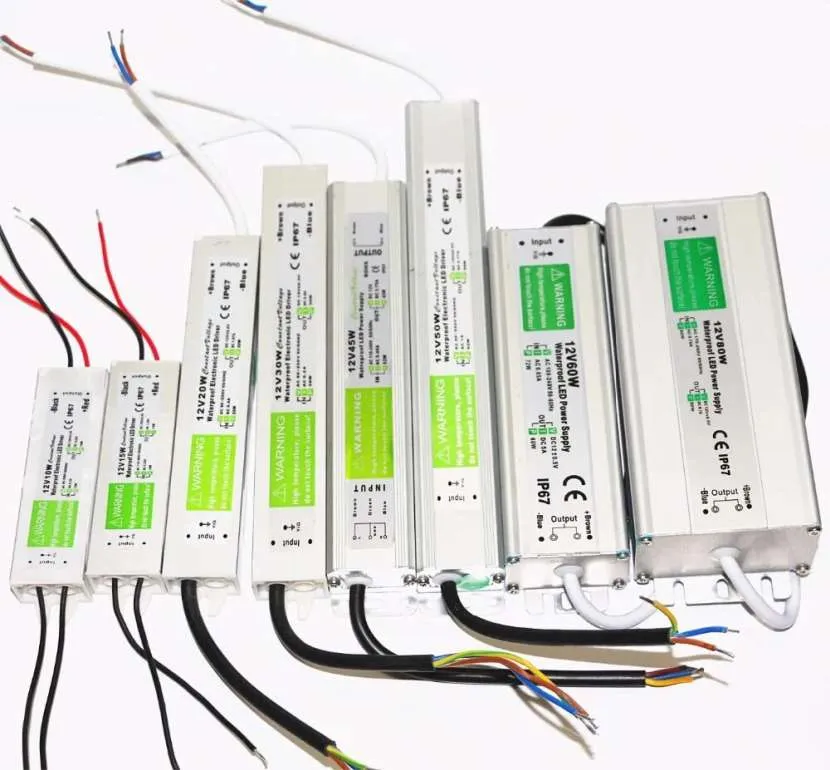

Трансформатор тока для светодиодной ленты
Трансформатор тока для светодиодной ленты — важный элемент, обеспечивающий корректную работу и долгий срок службы светодиодов. Он обеспечивает нужное напряжение и ток, и его выбор зависит от характеристик светодиодной ленты и условий использования.
Основное назначение трансформатора тока
Трансформатор тока необходим для преобразования входного напряжения в напряжение, соответствующее параметрам светодиодной ленты. В большинстве домашних и офисных условий входное напряжение составляет 220-230 вольт, в то время как светодиодные ленты обычно требуют напряжения от 12 до 24 вольт. Без использования трансформатора светодиодная лента просто сгорит.
Выбор мощности трансформатора
Выбор мощности трансформатора тока зависит от общей мощности светодиодной ленты, которую он будет обслуживать. В качестве правила, мощность трансформатора должна быть на 20-30% больше общей мощности светодиодной ленты. Это позволяет избегать перегрузки трансформатора и продлевает его срок службы.
Как подключить трансформатор к светодиодной ленте
Подключение трансформатора к светодиодной ленте обычно происходит посредством кабелей. На одном конце кабеля находятся входы для подключения к сети (220-230 вольт), а на другом — выходы для подключения к светодиодной ленте (12 или 24 вольт)
При этом важно учесть полярность светодиодов, то есть подключать плюс к плюсу и минус к минусу
Учет рабочих условий
При выборе и использовании трансформатора тока важно учитывать рабочие условия. Влажность, температура, наличие пыли и другие факторы могут повлиять на эффективность и срок службы трансформатора
Некоторые трансформаторы имеют защиту от влаги и пыли, что делает их подходящими для использования в особых условиях, например, на улице или в ванной комнате.
Характеристики
В работе трансформаторных установок первостепенное значение имеет следующий ряд технических характеристик:
Коэффициент трансформации.
Величина рассчитывается по следующей формуле:
Кт = В1 / В2
Кт – коэффициент трансформации.
В1 – количество витков проводника в 1-ой обмотке.
В2 – число витков во 2-ой намотке.
Коэффициент трансформации необходим для расчета степени понижения или повышения во время сборки агрегата.
Коэффициент полезного действия.
КПД трансформатора определяет общие потери мощности – по соотношению на выходе и входе. Величина мощности определяется площадью сердечника, и, следовательно, при расчете задает количество витков намотки.
КПД современных трансформаторов достигает 98-99 %Источник stroy-angary.ru
Для этого применяется такая формула:
Во = 50 / Пс
Во – число витков.
Пс – площадь сечения магнитовода.
В общем, параметр характеризует, насколько эффективно выполняет свою функцию установка. Так, у совершенных моделей величина может достигать 99 %.
Потери мощности.
Утрата электроэнергии в трансформаторе происходит 2-мя путями:
- На обмотках, или в меди – определяется нагрузочным током.
- На сердечнике, или в стали – задается напряжением.
Потери энергии на обмотках определяются силой тока нагрузки, и при отображении на графике выделяются параболической зависимостью. Потери на сердечнике определяются напряжением, и выстраиваются по графической прямой.
При этом обе величины измеряются в ваттах и при расчетах суммируются, формируя итоговую характеристику для установки. На практике замер параметра дает понять реальный КПД трансформатора и при необходимости улучшить его работу.
Трансформаторы применяются не только на подстанциях, но и в других областях, например, для работы светодиодной лентыИсточник alicdn.com

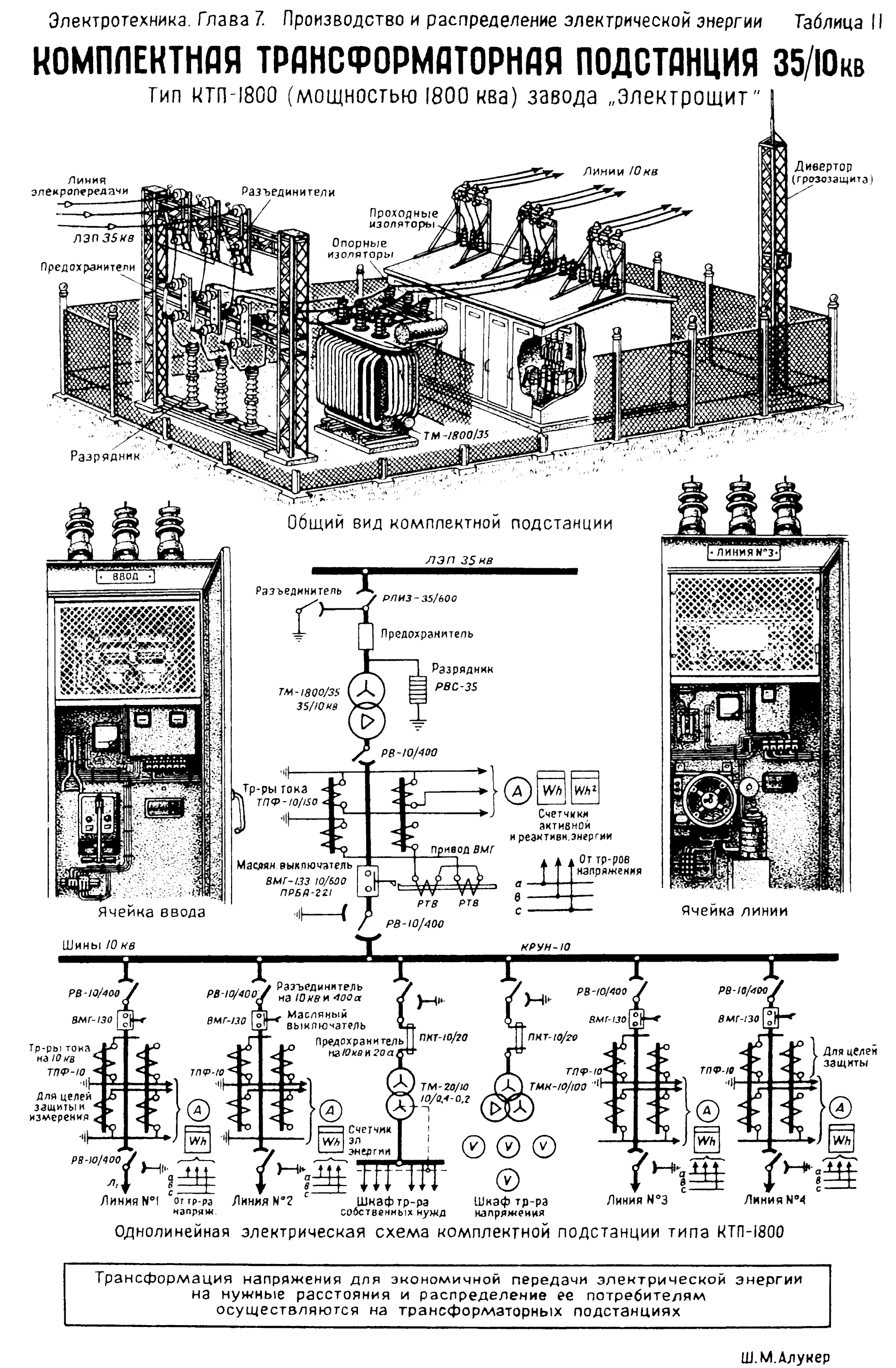

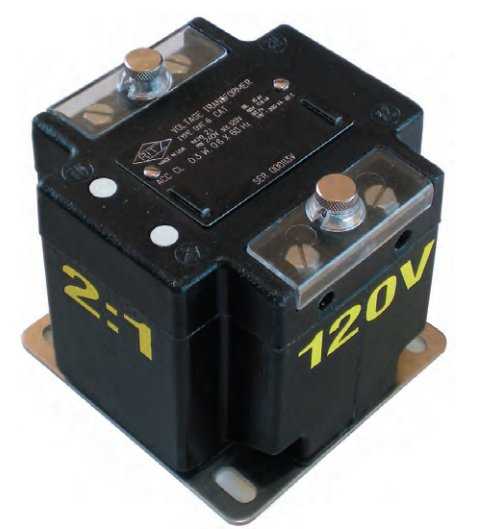

Трансформаторы напряжения
Трансформаторы напряжения предназначены для трансформации и снижения напряжения в более низкое. Обычно необходимо это для измерения напряжения электроэнергии, идущей из сети. Трансформаторы напряжения помогают изолировать цепи измерения и защиты от самой электросети с электроэнергией высокого напряжения.
Трансформаторы напряжения бывают заземляемыми и незаземляемыми. Заземляемый трансформатор может быть однофазным и трехфазным. Однофазный имеет один заземленный конец первичной обмотки, а в трехфазном заземлена нейтраль обмотки первого уровня.
В незаземляемом трансформаторе напряжения вся первичная обмотка изолирована и земли.
Кроме того, различают трансформаторы напряжения каскадные и емкостные. В каскадных первичную обмотку разделяют на несколько секций, последовательно соединенных друг с другом. В этом случае мощность к обмотке вторичной передается с помощью дополнительных, играющих соединительную роль, обмоток. В емкостном трансформаторе напряжения есть емкостный делитель.
Также трансформаторы напряжения различаются по количеству обмоток. В двухобмоточных есть лишь одна вторичная обмотка, в трехобмоточных помимо основной вторичной обмотки присутствует и вторая. В зависимости от того, где необходимы трансформаторы напряжения, выбирают тот или иной тип устройств.
Применение преобразователей и накопителей электрической энергии в различных областях
Применение преобразователей и накопителей электрической энергии охватывает широкий спектр областей, от энергетики до промышленности. Рассмотрим некоторые примеры применения:
Энергетика:
Управление солнечными батареями и ветрогенераторами с помощью инверторов.Системы энергоаккумулирования для сохранения избыточной электроэнергии в периоды низкого спроса.
Транспорт:
Гибридные и электрические автомобили с использованием аккумуляторов.Хранение энергии на борту космических аппаратов с помощью суперконденсаторов.
Промышленность:
Регулирование напряжения и частоты электросетей с помощью преобразователей переменного тока.Использование накопителей для резервирования электроэнергии в периоды пикового спроса.
Достижения и инновации
Трансформеры прошли долгий путь с момента их создания, и их эволюция продолжается.Будущее трансформаторов яркое, с захватывающими достижениями и инновациями на горизонте.От улучшений в эффективности до включения интеллектуальных технологий, возможности для будущего трансформаторов бесконечны.В этом разделе мы рассмотрим некоторые из наиболее перспективных событий в области трансформаторов.
1. Умные трансформаторы:
Умные трансформаторы являются следующим шагом в эволюции трансформаторов.Они объединяют расширенные возможности мониторинга и управления с традиционной функциональностью трансформатора.Умные трансформаторы могут обнаружить изменения в сетке Power и автоматически регулировать их вывод, чтобы компенсировать.Это делает их более эффективными и отзывчивыми, чем традиционные трансформаторы.Например, если умный трансформатор обнаруживает всплеск мощности, он может автоматически регулировать свой выход, чтобы предотвратить повреждение подключенного оборудования.
2. Твердовые трансформаторы:
Твердовые трансформаторы являются еще одним захватывающим развитием в области трансформаторов.Они используют технологию на основе полупроводников для замены традиционных магнитных ядер.Это позволяет им быть меньше, легче и эффективнее, чем традиционные трансформаторы.Твердовые трансформаторы также более отзывчивы и могут использоваться для более широкого диапазона приложений.Например, их можно использовать в электромобилях для преобразования высоковольтных мощности постоянного тока в мощность постоянного тока с более низким напряжением, необходимую для батареи автомобиля.
3. Трансформеры самовосстановления:
Самовосстанавливающиеся трансформаторы являются еще одним инновационным развитием в области трансформаторов.Они используют расширенные материалы и дизайн для автоматического ремонта себя при повреждении.Например, если самовосстанавливающий трансформатор поврежден молниеносным ударом, он может автоматически отремонтировать поврежденную область и продолжать нормально функционировать.Это снижает время простоя и технического обслуживания и повышает надежность энергосистемы.
4. Беспроводная зарядка:
Беспроводная зарядка — еще одна захватывающая разработка в области трансформаторов.Это обеспечивает беспроводную передачу мощности между трансформатором и устройством.Это может быть использовано для широкого спектра применений, от зарядки электромобилей до питания беспроводных датчиков.Например, для питания сети беспроводных датчиков может использоваться беспроводной зарядной трансформатор, которые контролируют состояние линий электропередачи.
Будущее трансформаторов яркое, с захватывающими достижениями и инновациями, которые обещают революционизировать способ использования власти.От умных трансформаторов до самовосстанавливающихся трансформаторов, возможности бесконечны.По мере того, как технологии продолжают развиваться, мы можем ожидать, что в ближайшие годы мы увидим еще более захватывающие события в области трансформаторов.
Достижения и инновации — Трансформаторы: преобразование силы: усилители и магия трансформаторов
