Двойная или усиленная изоляция это технический способ защиты от

Организация безопасной эксплуатации

Общие положения электроустановок.

1. Требования к персоналу.

2. Оперативное обслуживание. Осмотр электроустановок.

3. Порядок и условия производства работ

а) по наряду — допуску по определенной форме.

Организационные мероприятия обеспечивающие безопасность работ.

1. Оформление работ нарядом, допуском или перечнем работ, выполняемых в порядке текущей эксплуатации.

2. Допуск к работе.

3. Надзор во время работы.

4. Оформление перерывов в работе, перевода на другое место, окончания работы.

Технические мероприятия, обеспечивающие безопасность работ со снятием напряжения:

1. Произведены необходимые отключения и приняты меры, препятствующие

Подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов.

2. На приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты.

3. Проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током.

4. Установлено заземление ( включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления).

5. Вывешены указательные плакаты «Заземлено» , ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части,

Вывешены предупреждающие и предписывающие плакаты.

Меры безопасности при выполнении отдельных работ.

Испытания и измерения.

Обмыв и чистка изоляторов под напряжением.

Средства связи, диспетчерского и технологического управления.

Устройство релейной защиты и электроавтоматики.

Электрическая часть устройства тепловой автоматики.

Переносные электроинструменты и светильники, ручные электрические машины, разделительные трансформаторы.

Работа в электроустановках с применением автомобилей, грузоподъемных машин, механизмов и лестниц.

Организация работ командированного персонала.

Допуск персонала строительно-монтажных организаций в действующих электроустановках и в охранной зоне линий электропередач.

Газовая изоляция

Для выполнения газовой изоляции в высоковольтных конструкциях используется элегаз, или шестифтористая сера. Это бесцветный газ без запаха, который примерно в пять раз тяжелее воздуха. Он имеет наибольшую прочность по сравнению с такими инертными газами, как азот и двуокись углерода.

Чистый газообразный элегаз безвреден, химически неактивен, обладает повышенной теплоотводящей способностью и является очень хорошей дугогасящей средой; он не горит и не поддерживает горение. Электрическая прочность элегаза в нормальных условиях примерно в 2,5 раза выше прочности воздуха.

Высокая электрическая прочность элегаза объясняется тем, что его молекулы легко присоединяют электроны, образуя устойчивые отрицательные ионы. Из-за этого затрудняется процесс размножения электронов в сильном электрическом поле, который составляет основу развития электрического разряда.

При увеличении давления электрическая прочность элегаза возрастает почти пропорционально давлению и может быть выше прочности жидких и некоторых твердых диэлектриков. Наибольшее рабочее давление и, следовательно, наибольший уровень электрической прочности элегаза в изоляционной конструкции ограничивается возможностью сжижения элегаза при низких температурах, например, температура сжижения элегаза при давлении 0,3 МПа составляет -45°С, а при 0,5 МПа равна -30°С. Такие температуры у отключенного оборудования наружной установки вполне возможны зимой во многих районах страны.

Для крепления токоведущих частей в комбинации с элегазом используются опорные изоляционные конструкции из литой эпоксидной изоляции.

Элегаз используется в выключателях, кабелях и герметизированных распределительных устройствах (ГРУ) на напряжения 110 кВ и выше и является весьма перспективным изоляционным материалом.

При температурах выше 3000°С может начаться разложение элегаза с выделением свободных атомов фтора. Образуются газообразные отравляющие вещества. Вероятность их появления существует для некоторых типов выключателей, предназначенных для отключения больших токов короткого замыкания. Поскольку выключатели герметически закрыты, появление ядовитых газов не опасно для эксплуатационного персонала и окружающей среды, но при ремонте и вскрытии выключателя необходимо принимать специальные защитные меры.

6340

Закладки

Последние публикации

«Курскэнерго» продолжает проводить Дни клиента

20 марта в 13:41

226

Завод Полигон отгрузил медицинское оборудование для детского реабилитационного центра в город Евпатория!

20 марта в 11:46

222

Yandex Code&Chill встретились со студентами НИУ «МЭИ».

19 марта в 18:28

310

Участники олимпиады «Инженерные биологические системы» разработали установки для выращивания растений в космосе

19 марта в 18:25

304

Кампус БФУ станет самым автоматизированным в Калининграде с точки зрения управления зданиями

19 марта в 18:23

306

Энергетики «Россети Центр» и «Россети Центр и Приволжье» готовятся к весеннему паводку

19 марта в 12:57

326

Теплосети Сызрани функционируют на принципах безлюдной технологии управления

18 марта в 19:02

403

«Систэм Электрик» примет участие в онлайн-форуме ассоциации АВОК

16 марта в 18:53

622

«Систэм Электрик» запускает новую систему трековых розеток MultiTrack

16 марта в 18:50

587

Игорь Маковский: энергетики приграничных районов работают на Отлично

15 марта в 19:25

659

Самые интересные публикации

Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности

4 июня 2012 в 11:00

307533

Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35

12 июля 2011 в 08:56

79669

Выключатели нагрузки на напряжение 6, 10 кВ

28 ноября 2011 в 10:00

74338

Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100

16 августа 2012 в 16:00

40173

Схемы и группы соединений обмоток трансформаторов

7 января 2012 в 10:00

27867

Элегазовые баковые выключатели типа ВЭБ-110II

21 июля 2011 в 10:00

27596

Признаки неисправности работы силовых трансформаторов при эксплуатации

29 февраля 2012 в 10:00

24934

Оформляем «Ведомость эксплуатационных документов»

24 мая 2017 в 10:00

24586

Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)

24 ноября 2011 в 14:00

23547

Элегаз и его применение. Свойства и производство

7 октября 2011 в 10:00

23076

Уравнивание потенциалов

Если в одной и той же электросети имеется несколько электроустановок, часть корпусов которых заземлена через отдельный заземлитель без соединения с PE-проводником, а часть оборудования имеет соединение с PE-проводником, такое положение дел опасно, и так заземлять электроустановки запрещается. Почему? Потому что если произойдет замыкание фазы на корпус, скажем, двигателя, заземленного отдельным заземлителем, то корпуса зануленных электроустановок окажутся под напряжением относительно земли. Напомним, что зануление — это соединение металлических нетоковедущих частей электроустановки с нулевым проводником сети.

Опасно здесь то, что оборудование с правильно организованной защитой окажется под напряжением. Печальный опыт из животноводческого хозяйства свидетельствует о том, что такое неправильное заземление оборудования имело следствием массовую гибель животных.

Чтобы избежать подобных опасностей, реализуют уравнивание потенциалов. Проводящие части защищаемого оборудования соединяют, чтобы потенциалы их были одинаковыми, и таким образом обеспечивается электробезопасность электросети при косвенном прикосновении.

Согласно ПУЭ, у электроустановок на напряжение до 1000 вольт между собой соединяют нулевой защитный PEN- или PE-проводник питающей линии системы TN с заземляющим проводником заземляющего устройства систем IT и TT и с заземляющим устройством заземлителя повторного заземления на вводе в здание.

Сюда же присоединяют металлические коммуникационные трубы сооружения, проводящие части каркаса здания, проводящие части централизованных систем кондиционирования и вентиляции, заземляющие устройства системы молниезащиты 3 и 2 кат., проводящие оболочки телекоммуникационных кабелей, а также функциональное заземление, если нет ограничений по ПУЭ. Проводники системы уравнивания потенциалов от всех этих частей присоединяют затем к главной заземляющей шине.

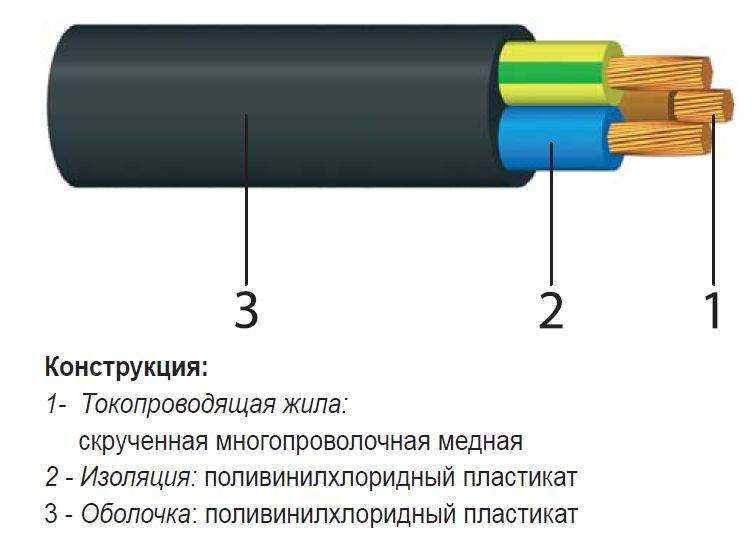

Изоляция электропроводки: классы, требования, виды и материалы

Классы изоляции представляют собой уровень надежности и эффективности изоляционного материала. Чем выше класс изоляции, тем большую защиту он обеспечивает. В международной классификации принято использование буквенной маркировки, где каждая буква обозначает определенный уровень защиты.

Основные требования к изоляции электропроводки включают:

Высокую степень надежности и долговечности;
Устойчивость к воздействию внешних факторов, таких как влага, пыль, химические вещества и т.д.;
Соответствие стандартам и нормам безопасности;
Использование безопасных и экологически чистых материалов;
Сохранение электрической изоляции при повышенной нагрузке.

Существует несколько видов изоляции, которые отличаются свойствами и применением:

Двойная изоляция – это принцип построения изолирующего покрытия, при котором проводящие и не проводящие элементы находятся на разных уровнях, изолированные друг от друга. Этот тип изоляции обеспечивает высокую степень безопасности и применяется в электроинструментах.
Усиленная изоляция – это изоляционный материал с повышенной толщиной, который обеспечивает дополнительный уровень защиты от возникновения коротких замыканий и утечек тока.

Выбор изоляции электропроводки зависит от различных факторов, таких как характеристики рабочей среды, требования безопасности, тип электроустановки и т.д. Изоляционные материалы могут быть выполнены из разных видов пластмасс, резин, стеклотекстолитов и других современных материалов.

Важно отметить, что выбор и использование правильного класса изоляции и соответствующего материала играет решающую роль в обеспечении электробезопасности и надежности работы электропроводки. При выборе изоляции необходимо учитывать все требования и условия эксплуатации, чтобы обеспечить эффективную защиту от возможных аварий и утечек тока

Усиленная изоляция

При усиленной изоляции входная и выходная обмотки разделены большим расстоянием или по крайней мере двумя физическими барьерами, каждый из которых соответствует номинальной основной изоляции (рис. 7).

Рис. 7. Пример конструкции трансформатора с основным и дополнительным слоем изоляции (показаны жирными черными линиями на диаграмме), которые обеспечивают усиленную изоляцию

Здесь корень проблемы в том, что несколько слоев изоляции делают трансформатор более объемным, а это в свою очередь ограничивает возможную степень миниатюризации. Один из способов решения этой проблемы — применение трансформаторных проводов с тройной изоляцией (triple insulated, TIW), которые уже классифицированы как обеспечивающие усиленную изоляцию. Используя этот тип провода, компания RECOM смогла создать серию DC/DC-преобразователей REM1 в корпусе SIP 7 (рис. , которые в медицинских целях сертифицированы в соответствии со стандартом безопасности IEC/EN/UL 60601-1 с изоляцией 5,2 кВ (постоянного тока) и 4 кВ (переменного тока)/1 мин, как 2MOPP (меры «Защита пациента», подробнее в ), и гарантируют изоляцию для рабочего напряжения 250 В переменного тока .

Рис. 8. DC/DC-преобразователь медицинского класса в компактном корпусе SIP7 серии REM1 компании RECOM

Данный DC/DC-преобразователь завершает серию преобразователей медицинского применения REM3, REM6 и REM10 , которая была подробно рассмотрена ранее в .

Двойная изоляция

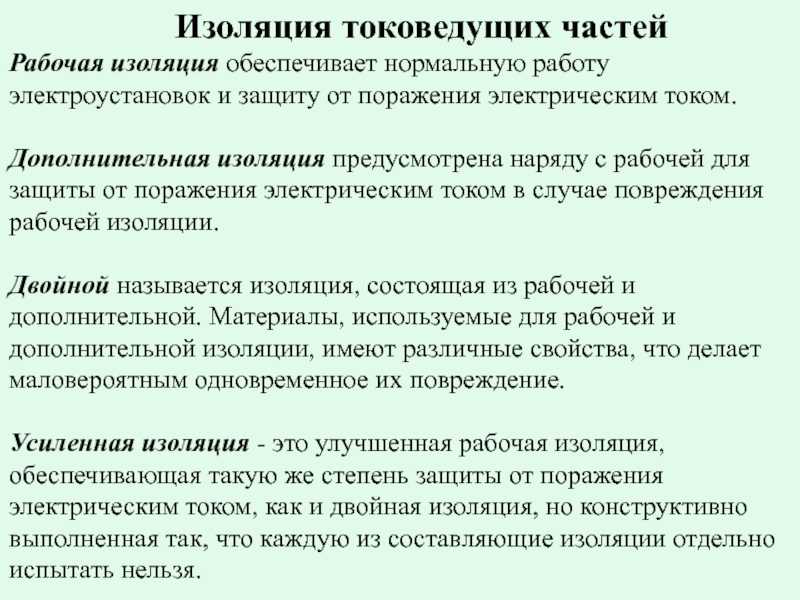

Двойная изоляция состоит из основной ( рабочей) и дополнительной ( защитной) изоляции. Основная изоляция — изоляция, необходимая для нормальной работы машины, прибора и для основной защиты от поражения электрическим током. Дополнительная ( защитная) изоляция — независимая изоляция, предусмотренная как дополнение к основной изоляции для обеспечения защиты от поражения электрическим током в случае повреждения основной изоляции.

Двойная изоляция состоит из рабочей и дополнительной изоляции, оберегающей человека от металлических нетокове-дущих частей, которые могут случайно оказаться под напряжением. Корпуса электрооборудования с двойной изоляцией при работе не заземляют и не зануляют.

Двойная изоляция наиболее эффективна, когда она осуществляется путем выполнения корпуса электроприемника из изолирующего материала.

Схема защиты с помощью двойной изоляции. 1 — нормальная изоляция. 2 — токоведущие части. 3 — дополнительная защитная изоляция.

Двойная изоляция может выполняться также путем покрытия металлического корпуса электрооборудования изолядиониым материалом. Однако следует иметь в виду, покрытия только тогда выполняют свой) роль, когда они обладают достаточной механической и электрической прочностью и соответствуют условиям работы. Поэтому покрытие металлических корпусов красками, лаками, эмалями и другими изоляционными веществами не дает права относить подобное электрооборудование к установкам с двойной изоляцией, так как в процессе эксплуатации это покрытие постепенно разрушается, что приводит к снижению его электрической прочности.

Двойная изоляция наиболее эффективна, когда изделия выполняются из изолирующего материала. Однако такие конструкции ограничены вследствие недостатков материалов ( пластмасс): недостаточная механическая прочность, старение материалов, ненадежность соединения с металлом, малая термостойкость. Наличие двойной изоляции не отменяет соответствующего ухода и профилактических испытаний как самого инструмента, так и связанных с ним питающих шнуров и кабелей.

Двойная изоляция — совокупность рабочей и защитной ( дополнительной) изоляции электрооборудования, при которой повреждение только рабочей или только защитной ( дополнительной) изоляции не приводит к появлению опасного напряжения на корпусе.

Двойная изоляция — электрическая изоляция, состоящая из рабочей и дополнительной изоляции.

Двойная изоляция — изоляция, состоящая из двух независимых друг от друга ступеней, рассчитанных каждая на номинальное напряжение, выполненных таким образом, что повреждение одной из них не приводит к — появлению потенциала на доступных прикосновению Металлических частях.

Двойная изоляция шуруповерта осуществляется за счет выполнения корпуса электродвигателя из пластмассы и заливки пластмассовой атулки между пакетом и валом ротора.

Двойную изоляцию применяют преимущественно в электроинструменте.

Наиболее надежную двойную изоляцию обеспечивают корпуса из изолирующего материала. Обычно такие корпуса несут на себе всю механическую часть.

Двойной изоляцией называется устройство в электроприемнике двух независимых одна от другой и рассчитанных каждая на номинальное напряжение ступеней изоляции, выполненных таким образом, что повреждение одной из них не приводит к появлению потенциала на доступных прикосновению металлических частях.

Двойной изоляцией называется совокупность основной рабочей изоляции токоведущих частей электроприемника и защитной дополнительной изоляции, которая наносится на нетокове-дущие части, доступные для прикосновения. Если одна из ступеней изоляции ( основная или дополнительная) будет повреждена, то это не приведет к появлению потенциала на доступных для прикосновения частях электрооборудования, так как вторая неповрежденная ступень изоляции воспрепятствует току замыкания. Каждая из ступеней изоляции должна выдерживать номинальное ( линейное) напряжение электроустановки.

Защита от электрического поражения

Одним из основных преимуществ использования малого напряжения двойной изоляции является обеспечение защиты от электрического поражения

Это особенно важно для пользователей, работающих с электрооборудованием или находящихся в его близкой близости

Малое напряжение двойной изоляции предоставляет двойную защиту от электрического поражения. Во-первых, применение низкого напряжения (обычно 12 или 24 вольта) снижает вероятность возникновения серьезного электрошока. Во-вторых, наличие двойной изоляции устройства предотвращает прямой контакт пользователя с элементами сети, которые могут быть под высоким напряжением.

Основной принцип защиты от электрического поражения с использованием малого напряжения двойной изоляции заключается в том, что само устройство не является электрически проводящим. Вместо этого, все электрические контакты и проводники находятся внутри двойной изоляции, которая предотвращает прямой доступ к ним.

Кроме того, устройства с малым напряжением двойной изоляции часто имеют дополнительные меры защиты, такие как предохранители, автоматические выключатели и заземляющие провода. Эти дополнительные меры помогают предотвратить возможные повреждения из-за перегрузок, коротких замыканий и других непредвиденных ситуаций.

Таким образом, использование устройств с малым напряжением двойной изоляции обеспечивает эффективную защиту от электрического поражения, снижая риск возникновения серьезных травм и повышая безопасность для пользователей.
