Что собой представляет гидроаккумулятор для скважины, как его выбрать и подключить?

Объем бака – основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Лучшие гидроаккумуляторы для систем водоснабжения на 100 литров

Выбирая гидроаккумулятор для водоснабжения частного дома, более 40% покупателей останавливаются на моделях с объемом бака 100 литров. Популярность гидроресиверов этой категории обусловлена низкой ценой, функциональностью, оптимальным запасом воды для семьи из 3-4 человек. Небольшие размеры позволяют без труда найти место для установки в кессоне или в бойлерной одноэтажного загородного дома. Оборудование привлекло высоким уровнем надежности, оригинальными конструктивными решениями, рентабельностью применения.

Wester WAV 100

Российская компания Wester разработала серию мембранных баков для домашней системы водоснабжения с учетом европейских стандартов качества. Комплектующие для оборудования поставляются из Великобритании, Германии, Италии и Швейцарии. Линейка WAV отличается вертикальным монтажом, а гидроаккумулятор для воды на 100 литров является одним из самых популярных в этой серии. Расположенные под углом ножки не только упрощают установку, но и делают емкость более устойчивой к динамическим воздействиям. Подключение через нижнее резьбовое соединение удобное для любой схемы развязки.

Особенностью конструкции является использование мембраны замкнутого типа. Нижняя часть емкости по этой причине не контактирует с водой, что положительно влияет на срок эксплуатации. Бак изготовлен из углеродистой стали, покрытой снаружи защитным покрытием на основе эпоксиполиполиэфира. Контрфланец изготовлен из стали с оцинкованным покрытием, ниппеля из латуни. Материал мембраны – EPDM, который характеризуется высокой эластичностью, устойчивостью к перепадам температуры.

Плюсы:

• Заменяемая мембрана;
• К держателю мембраны можно подключить реле давления или манометр;
• Ресурс – 100 000 циклов заполнения и опустошения;
• Диапазон температур перекачиваемой жидкости – от 1 до 100 градусов;
• Максимально допустимое давление 10 бар.

Минусы:

Нет манометра в комплекте поставки.

Компактный вертикальный гидроаккумулятор на 100 литров имеет размеры 79х50 см. Это позволяет легко найти место в доме или кессоне. Вес устройства 17 кг, что делает простой доставку и самостоятельную установку.

Вихрь ГА-100

Горизонтальный гидробак разработан для работы в паре с поверхностными насосами мощностью 1 кВт или глубинными насосами до 1,5 кВт

Модель привлекает внимание яркой окраской и простой, надежной конструкцией опор. В кронштейнах предусмотрены отверстия для монтажа к основанию, что заметно облегчает выполнения работ

Корпус изготовлен из стали и хорошо защищен от коррозии. Стальной фланец прочный и устойчивый к механическому воздействию.

Мембрана изготовлена из пищевой резины, что позволяет использовать гидроаккумулятор в системе подачи питьевой воды. Рекомендуется следить за температурой перекачиваемой жидкости, производитель советует поддерживать показатели в диапазоне от 0 до 45 градусов. Отзывы покупателей отмечают хорошее отношение между ценой и качеством изготовления оборудования. Наши эксперты подтверждают это заключение и отмечают простое обслуживание мембранного бака.

Плюсы:

• Рабочее давление до 8 бар;
• Возможность подкачки воздуха;
• Заменяемая мембрана;
• Небольшой вес;
• Отсутствие скачков и гидравлических ударов.

Минусы:

Нет манометра.

Reflex DE 100

Разработка немецких инженеров отличается безупречным качеством сборки. Емкость изготовлена из углеродистой стали, единственный шов очень хорошо проварен. Бак разработан для систем с повышенными требованиями по устойчивости к коррозии. С наружи и внутри металл покрыт защитно-декоративным слоем на основе эпоксидной смолы. Все узлы рассчитаны на работу в течение 10 лет. Рекомендуемая температура перекачиваемой жидкости – от 1 до 99 градусов.

Предустановленное давление 4 бар, максимальные показатели могут достигать значений в 10 бар. Эластичная мембрана изготовлена из синтетического бутилкаучука и отличается высокой прочностью. Конструкция бака позволяет быстро заменить мембрану. Для монтажа предусмотрены вертикально расположенные ножки. Значительное расстояние между основанием и штуцером позволяет выполнить подключение к водопроводу в комфортных условиях.

Плюсы:

• Незначительный вес делает простыми транспортировку и монтаж;
• Занимает мало место в кессоне;
• Большой ресурс мембраны;
• Гарантия производителя 2 года.

Минусы:

Завышенная цена.

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
• Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
• Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.

Виды гидроаккумуляторов

Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

• В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
• Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

• Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
• Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
• Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
• Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос». Следует не путать провода

Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

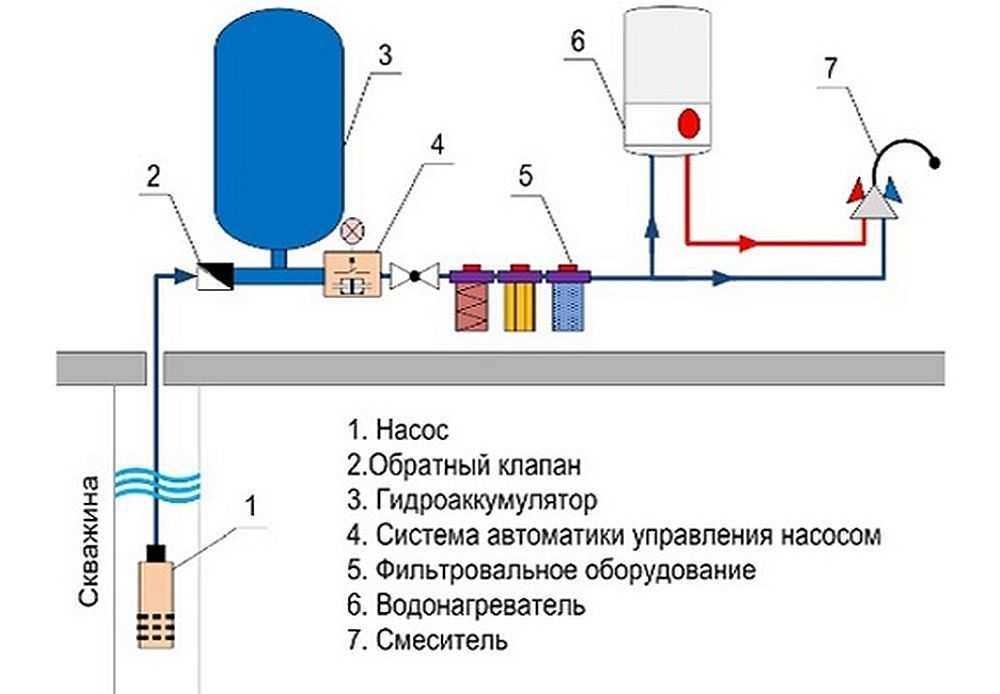

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Рекомендации по эксплуатации

После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

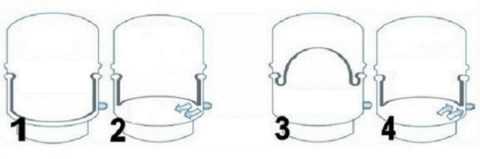

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

1. Отключить гидробак от водопровода и электропитания.
2. Отвинтить болты, которые удерживают горловину устройства.
3. Удалить испорченную мембрану.
4. Установить новую мембрану.
5. Собрать устройство в обратном порядке.
6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Настройка реле давления

Перед тем, как совершать регулировку, надо демонтировать крышку, под ней будут видны две пружины с гайками: большой и малой. Если поворачивать большую гайку, то будет регулироваться показатель нижнего давления в системе (P). При повороте малой гайки, можно контролировать разницу давлений (ΔР). Показателем отсчета будет выступать расположение габаритной пружины, благодаря ей можно настроить предел минимальной характеристики давления.

Когда показатель давления внутри емкости достиг необходимого уровня, бак нужно соединить с системой и запустить в работу. Нужно понаблюдать за показателями водяного манометра. Стоит отметить, что в инструкции и других документах к насосному оборудованию прописаны характеристики рабочей и предельной характеристике давления, а также допустимый расход жидкости. Эти рекомендации не стоит превышать даже во время регулировки устрйоства. Если во время выполнения этих действий, механизм достинет эксплуатационного давления гидроаккумулятора или предельного значения насоса, то агрегат надо выключить ручным способом. О том что, достигнут уровень максимального напора, свидетельствует остановка повышения давления.

На самом деле, модели агрегатов для бытовых целей не обладают столь высокой мощностью, чтобы максимально закачать емкость. В большинстве случаев разница между настроенными характеристиками давления запуска и остановки составляет лишь 1-2 атмосферы, что создает безопасные и нормальные условия применения насосных систем.

При достижении нижнего давления до настроенного показателя, насос сразу же следует выключить. Далее настройка реле давления гидроаккумулятора происходит в несколько этапов:

Осторожно прокручивается малая гайка (контроль разницы давления) до тех пор, пока система не включится.
На следующем этапе надо открыть воду, чтобы механизм полностью освободился от жидкости.
Когда реле нижнего давление начнет работать, это значит, что достигнут показатель нижнего давления. Стоит учитывать, что давление включения насосного оборудования должно быть на 0,1 – 0,3 атмосферы больше, чем показатель в пустом гидроаккумуляторе

Это исключит повреждения резиновой «груши».
Далее надо откручивать большую гайку (контроль нижнего давления).
На этом этапе насосное оборудование снова включается, оно должно работать до тех пор, пока давление не поднимется до необходимого показателя.
В конце надо еще раз подстроить малую гайку, и процедура настройки гидроаккумулятора завершается.

Кроме совершения первичной регулировки при подключении реле к насосному оборудованию, специалисты советуют, время от времени проверять работу механизма и настраивать его. Как минимум раз в три месяца вам нужно будет полностью сливать жидкость из гидроаккумулятора, и проверять показатель давления. Корректировка проводится подкачкой (для увеличения) или стравливанием (для уменьшения).

Если вы решили своими руками настроить работу реле насосной системы, то нужно учитывать некоторые особенности механизма:

1. Специалисты не советуют настраивать верхний показатель давления, который будет составлять больше 80% максимально допустимого давления для конкретной модели реле. Чтобы не допустить ошибок, надо ознакомиться с техничной документацией устройства, также этот показатель может быть указан на упаковке, обычно он составляет 5 – 5,5 атмосфер. Если в вашем жилье необходимо более высокое давление, то надо подобрать и соответствующее реле.

1. Прежде, чем настраивать высший показатель давления при включении насосного оборудования, надо изучить его характеристики, и разобраться, сможет ли агрегат развить такой показатель. Когда насосная система не сможет справиться с такой задачей, то она будет действовать без перерыва, ведь не сможет обеспечить необходимое давление. Напор оборудования отмечают в метрах водяного столба и приблизительно единица по этому показателю равна 0,1 атмосфере. Также стоит учитывать и возможные гидравлические потери в механизме.
2. При настройке давления в механизме, не стоит завинчивать гайки полностью, в таком случае реле просто перестанет срабатывать.

Устройство гидроаккумулятора и его составляющие

Для начала работы устройства, требуется погружение насоса (причем он может быть погружного или поверхностного типа) в воду, с сохранением конкретного уровня давления, подаваемого в эластичный мембранный бак.

Гидробаки имеют определенный принцип работы, однако конструкция будет правильно функционировать в том случае, если:

• При установке использовалась инструкция;
• Все тщательно загерметизировано;
• Изделие полностью соответствует ГОСТ стандарту по своему качеству.

Происходит расширение емкости и повышение давления воздуха, расположенного в пространстве между полостью мембраны и внутренней частью бакового корпуса. Повышение давления способствует отключению реле, за счет которого работает насос, а в это время происходит поступление воды по точкам раздачи, установленным в доме.

Это значит, снижается давление воздуха, и реле снова включается для набора, но происходит это на определенном уровне, установленным производителем. После включения происходит повторение цикла заново до следующего блокирования насоса.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.
• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

Давление воздуха в гидроаккумуляторе

Те, кто уже хорошо представляют устройство гидроаккумулятора , знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Р вкл. и Р выкл.) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое конкретно давление воздуха должно быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе должно быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие минимального остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, если насос включается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос включается при 3 бар, давление воздуха должно быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе должно быть на 30% ниже, чем постоянное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является универсальным для всех систем, ведь давление включения насоса может регулироваться пользователем индивидуально и производитель баков не может его предугадать. Поэтому давление воздуха необходимо отрегулировать в каждой конкретной системе в соответствии с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе

Проконтролировать и подкачать давление воздуха можно стандартным автомобильным насосом или компрессором, подсоединив его к ниппелю, который обычно располагается под пластмассовым защитным колпачком.

Чем больше объем бака, тем дольше приходится его накачивать. Для гидроаккумуляторов объемом от 50 литров настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления включения насоса, не забывайте также изменить давление воздуха в гидроаккумуляторе. И не путайте данную процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется его регулярная проверка.

Интервалы контроля давления воздуха:

• Если вы пользуетесь системой водоснабжения только в теплый период года
  , то контроль рекомендуется производить перед началом каждого нового сезона
  .
• Если вы пользуетесь системой водоснабжения круглогодично, то проверку рекомендуется производить 2-3 раза в год
  .

Можно относиться к этой несложной процедуре как к плановому тех. обслуживанию, которое вполне реально продлит жизнь мембране.

Если вы заметили какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением длительного времени является одним из важных показателей его качества.

Правильная регулировка реле давления для гидроаккумулятора возможна лишь после того, как вы детально ознакомитесь с конструкцией и принципом действия системы. От этой, небольшой по размерам детали, зависит правильность работы целой насосной станции.

Когда давление в гидроаккумуляторе сильно снижается, то реле приводит в действие насос, соответственно оно и выключает оборудование при достижении критической отметки давления. В результате, даже маленький сбой в работе детали скажется на функциональности целой системы подачи воды в дом. К счастью, это не критично, и любой сбой можно будет устранить самостоятельно при помощи регулировки. Поэтому необходимо детально разобраться в особенностях процесса регулировки, подключения и стандартной настройки реле.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Оптимальный объем бака

Чтобы выбрать нужный гидробак, следует определиться с его предназначением:Для предотвращения частого включения насоса.
Так как насос желательно включать не чаще 30 раз/ч., выбирать гидроаккумулятор следует, исходя из того, что в быту зачастую используют насосы, чья производительность составляет 30-40 литров воды в минуту. С учетом того, что вода в гидравлическом баке занимает до половины объема емкости, то агрегат с баком в 80-100 л полностью решит проблему частых включений.Для поддержания (при неработающем насосе) давления в системе.
Система работает в нормальном режиме даже с небольшим (24 литра) гидроаккумулятором. Место установки бака может быть любым, но чем он ближе к насосу, тем лучше система функционирует.Для резерва воды.
Если есть намерение использовать гидробак как резервный источник воды при пропадании электричества (а полезный объем гидробака составляет от 30 до 50% от всего объема бака), лучше приобретать гидроаккумулятор V ?100 л.Для компенсации пикового потребления воды.
При выборе гидравлического аккумулятора для компенсации пиковых значений потребления воды используют определенные формулы и коэффициенты. Но насколько это необходимо? Дело в том, что предлагаемые на рынке агрегаты выполнены по нескольким стандартным объемам, поэтому, вне зависимости от того, какой объем после расчета по формулам получится – 32,3 литра или 41,5 литра, все равно покупать придется гидравлический аккумулятор объемом 50 л.
Расчеты по коэффициентам и практика использования гидробаков свидетельствуют о следующем – в 95% водоснабжения частного дома:
для одного-двух потребителей достаточно гидробака объемом 24 л,
для двух-трех – 50 л,
для четырех и более – 80-100 л и т.д.

Гидроаккумуляторный бак (или гидроаккумулятор)

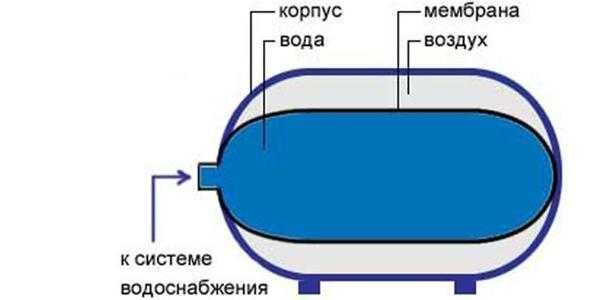

– это емкость для воды с эластичной резиновой мембраной в виде груши, расположенной внутри и герметично соединенной с металлическим корпусом гидробака фланцем, имеющим резьбовое соединение для подключения к водопроводной сети. Пространство между металлическим корпусом гидроаккумулятора и мембраной заполнено воздухом, давление которого составляет 1,5-2 бара. Гидроаккумуляторные баки применяются для смягчения гидравлических ударов и поддержания постоянного давления как в бытовых, так и в промышленных установках. Ведь именно гидроаккумулятор при выключенном насосе обеспечивает давление в системе водоснабжения. Об использовании гидроаккумулятора в составе я уже рассказывал. Остановимся подробнее на устройстве гидроаккумулятора и принципе его работы. Итак…
