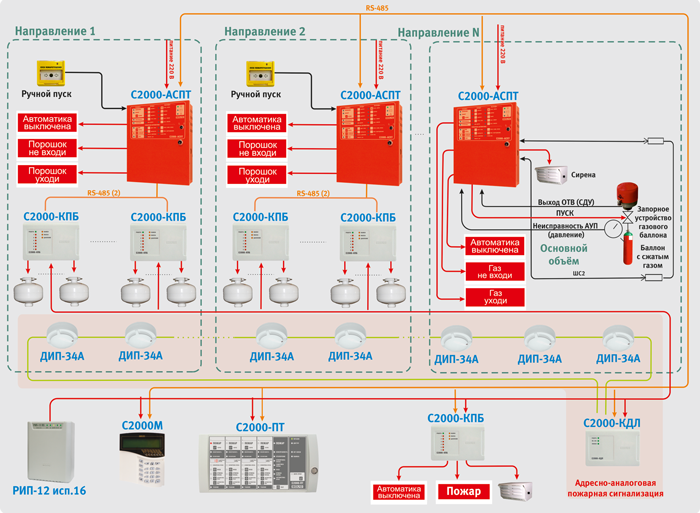

Пожаротушение на основе с2000м и с2000-кдл

Обязательно ли использовать «бриз» в двухпроводной линии?

По европейкому стандарту EN-54 — при любом кз или обрыве ЛЮБОЙ кабельной линии системы противопожарной защиты должны отваливаться не более 17 извещателей. С Учетом того, что Болид метит на европейский рынок — он всё это и предусматривает:— И бризы— и кольцевую топологию— и два входа питания, и индикацию по EN.

Если не хотите — не ставьте, но учтите с использованием 7 Бризов на 100 извещателей — при КЗ Вы потеряете не более 20 извещателей, а без всю сотню. Т.е. все 100 извещателей (в идеале сто помещений) остануться без охраны, сколько КЗ будут устранять неизвестно, а цена у БРИЗа смешная.

Я их всегда закладываю — из расчета 1 КДЛ = 2 Бриза (непосредственно рядом с КДЛ) + 1 БРИЗ на 10 датчиков (исполнение встроенное в извещатель).Ответления не делаю.

СП484 накладывает на ДПЛС, как линию связи ЗКПС и зон противопожарной защиты (оповещения, пожаротушения и т.п.), следующие ограничения:

• Единичная неисправность в линии связи ЗКПС не должна приводить к одновременной потере автоматических и ручных ИП, а также к нарушению работоспособности других ЗКПС — п.6.3.4.

• При единичной неисправности линии связи возможен отказ только автоматического или только ручного управления одной зоной противопожарно защиты. При этом требование не распространяется на линии связи непосредственно с исполнительными устройствами (оповещателями, приводами, модулями тушения и т.п.) – п.5.4. Т.е. при обрыве или КЗ система может потерять только одну зону защиты,также для этой зоны защиты
одновременно может быть потеряна только часть ЗКПС с автоматическими извещателями или с ручными, или УДП.

• Базовая топология ДПЛС – «кольцо»;

• Изоляторы короткого замыкания необходимо устанавливать на границах ЗКПС (не реже чем через 32 автоматических извещателя);

• Ручные извещатели и УДП должны быть окружены изоляторами КЗ или иметь встроенные изоляторы;

• Необходимо защищать изоляторами КЗ релейные блоки и группы адресных оповещателей, относящихся к разным зонам защиты;

• Ответвления от ДПЛС допускаются, если к ним будет подключено не более одной части ЗКПС с автоматическими или ручными извещателями, или УДП, или устройства одной зоны защиты. При этом точка ответвления должна быть с двух сторон защищена изоляторами КЗ.

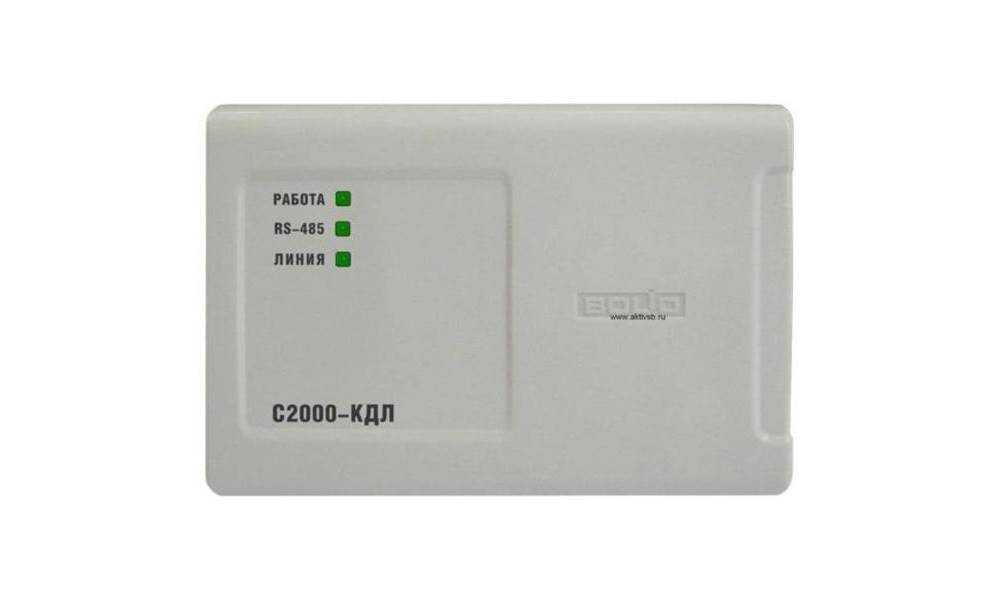

Цепи ДПЛС блоков «С2000-КДЛ» различных исполнений конструктивно выполнены в виде двух независимых выходов – ДПЛС1 и ДПЛС2. Данная реализация позволяет формировать произвольную топологию ДПЛС: «кольцо», «кольцо с ответвлениями». Согласующие резисторы и другие элементы в ДПЛС не требуются.

В ДПЛС допускается подключать до 127 устройств с типовым суммарным током потребления 64 мА (максимальный суммарный ток потребления не более 100 мА).

Для примера, ток потребления большинства адресных устройств, например, «ДИП-34А» равен 0,5 мА, 127 извещателей будут потреблять 63,5 мА, что меньше граничных 100 мА. Соответственно, к одному «С2000-КДЛ» можно подключить 127 извещателей «ДИП-34А».

При расчёте длины ДПЛС, для обеспечения устойчивой работоспособности АУ, необходимо учитывать следующее:

• разность напряжения на входных контактах АУ и выходного напряжения контроллера не должна превышать 2
В;

• сопротивление линии от контроллера до АУ не должно превышать 200 Ом;суммарная ёмкость проводов не должна превышать 0,1 мкФ (100 нФ).

Для примера: ток потребления 127 извещателей «ДИП-34А-03» равен 63,5 мА, для простоты представим, что все извещатели установлены в конце линии (граничное условие). Падение напряжения в 2 В будет создаваться при сопротивлении ДПЛС равном примерно 30 Ом. Для сечения 0,75 кв. мм, при вышеизложенных условиях, длина ДПЛС составит ≈ 600 м, а для сечения 0,9 кв. мм ≈ 700 м. Реально на объектах нагрузка имеет распределённый характер и падение напряжения 2 В возникнет при больших расстояниях, но при этом сопротивление линии до удалённого АУ не должно превышать 200 Ом.

Ответвления в ДПЛС могут быть, но при этом надо учитывать суммарную ёмкость проводов (не более 0,1 мкФ).

В качестве двухпроводной линии связи желательно использовать витую пару проводов.

Для сохранности обмена между контроллером и АУ при неисправности ДПЛС (короткое замыкание (КЗ),обрыв) можно использовать изоляторы КЗ «БРИЗ» различных исполнений, а также организовывать структуру ДПЛС в виде «кольца».

. Изоляторы КЗ выпускаются в следующих исполнениях:

• Отдельные блоки «БРИЗ»;

• Базы «БРИЗ исп.03» для извещателей: «ДИП-34А-03», «С2000-ИП-03», «С2000-ИПГ»;Извещатели и адресные устройства со встроенными изоляторами: «ДИП-34А-04», «ИПР-513-3АМ исп.01», «ИПР-513-3АМ исп.01 IP67», «УДП-513-3АМ», «УДП-513-3АМ исп.02», «С2000-Спектрон-512-Exd…», «С2000-Спектрон-535-Exd…», «С2000-АРР125»

Обращаем внимание, что «ДИП-34А-04» дешевле, чем «ДИП-34А-03» плюс «БРИЗ исп.03».При этом в линию можно включать до 40 изоляторов короткого замыкания «БРИЗ» без дополнительных расчётов

НВП Болид

5.1 Система охранно-пожарной сигнализации.

5.1.1 Интегрированная система охраны «ОРИОН» — комплекс программно-аппаратных средств и оборудования, на основе которых построена комбинированная охранно-пожарная система, обеспечивающая в себе функции охранной сигнализации, пожарной сигнализации, контроля доступа, управления инженерными системами здания.

5,1,2 Вся информация по охранно-пожарной сигнализации от контролируемого здания (ЗВН передается на пульт контроля и управления ПКУ «С2000М», находящийся в существующем здании проходной в помещении с круглосуточным присутствием дежурного персонала.

5.1.3 ПКУ «С2000М» предназначен для работы в составе системы охранно-пожарной сигнализации, для контроля состояния и сбора информации с приборов системы, ведения протокола возникающих в системе событий, индикации тревог, управления автоматикой,

5.1.4 ПКУ «С2000М» используется совместно с автоматизированным рабочим местом АРМом, который устанавливается в здании проходной.

5,1.5 Для передачи информации используется волоконно-оптический кабель диэлектрический ДПМ-004-В-04-0,7/0,6Н с армированием стеклопластиковыми прутками.

5.1.6 Размещение оптических кроссов, коммутаторов, приборов ОПС и источников бесперебойного питания предусматривается в шкафах ОПС.

5,1,7 Прокладка оптического кабеля от ЗВН до здания проходной осуществляется в проектируемой кабельной канализации, предусмотренной в комплекте СС.

5,1.8 Система автоматической охранно-пожарной сигнализации 6 здании вспомогательного назначения (ЗВН) организована на базе адресного контроллера «С2000-КДЛ,

5.1.9 В двухпроводную линию связи контроллера «С2000-КДЛ» включены следующие адресные устройства:

— извещатель пожарный дымовой адресно-аналоговый «ДИП-34А»;

— извещатель пожарный тепловой адресно-аналоговый «С2000-ИП»;

— извещатель охранный объемный оптико-электронный адресный «С2000-ИК»;

— извещатель охранный магнитоконтактный адресный «С2000-СМК», «С2000-СМК Зстет»;

— извещатель охранный разрушения стекла адресный «С2000-СГ;

— извещатель пожарный ручной адресный «ИПР 513-3A» и др.

5,1,10 Блок разветвительно-изолирующий «БРИЗ», «БРИЗ» исп.01 предназначен для использования 6 двухпроводной линии связи контроллера «С2000-КДЛ с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания.

5,1,11 Контроллер обеспечивает питание всех подключенных адресных извещателей и расширителей.

5,1,12 Ручной запуск системы пожарной сигнализации осуществляется с помощью ручного пожарного извещателя, подключаемого в линию ДПЛС адресного контроллера, и устанавливается на путях эвакуации на высоте 1,5 м от пола согласно СП 5,13130,2009 п.13.13.1.

5,1.13 Согласно СП 5.13130.2009 п.13.3.2 в каждом защищаемом помещении следует устанавливать не менее двух пожарных извещателей или по одному адресному пожарному извещателю.

5,1,14 Пожарные дымовые оптико-электронные извещатели «ДИП-34А» устанавливаются на потолок и на подвесной потолок на расстоянии не более 9,0 м между извещателями (за подвесным потолком расстояние между извещателями допускается увеличивать в 1,5 раза) и не более 4,5 м от извещателей до стен согласно СП 5.13130.2009 п.п. 13.3,10, 13,4,1 табл. 13,3,

5,1,15 Пожарные тепловые извещатели «С2000-ИП» устанавливаются на потолок не более 4,5 м между извещателями и не более 2,0 м от извещателей до стен согласно СП 5.13130.2009 п. 13,6,1 табл. 13,5,5,1.16 В качестве датчиков обнаружения проникновения применяются охранные магнитоконтактные извещатели, объемные и акустические.

5,1,17 Монтаж сетей пожарной сигнализации выполняется кабелями типа КСРЭВнг(A)-FRLS согласно СП 6,13130,2009 п.4.1. Прокладку кабелей и проводов выполнять б кабельном канале, Место прокладки кабелей уточнить при монтаже.

5,1,18 Питание приборов 24В осуществляется от источника бесперебойного питания «РИП-24 исп.06». Питание «РИП-24 исп.06» предусмотрено от сети 220В, Резервное питание осуществляется от встроенных аккумуляторов, обеспечивающих электропитание в дежурном режиме не менее 24 часов плюс в режиме «пожар» не менее 3 часов (согласно СП 6,13130,2009 п.4.3). Переход с рабочего электропитания на резервное осуществляется автоматически.

Адресная сигнализация

Помимо приборов с радиальными шлейфами компания Болид выпускает контроллер двухпроводной линии С2000-КДЛ, который позволяет подключать к себе адресные датчики. В адресной сигнализации место нарушения определяется местом установки извещаетля и его зоны чувствительности, что значительно повышает точность.

Сейчас выпускают следующие адресные извещатели:

С2000-ИК. Инфракрасный оптико-электронный адресный извещатель, объемного типа. Есть в нескольких исполнениях, с зашитой от животных и дополнительной линзой «коридорного» типа;
С2000-ШИК. Инфракрасный объемник узкого действия, типа «шторы» для защиты дверей и оконных проемов;
С2000-ПИК. Инфракрасный объемник, потолочного исполнения;
С2000-СТ. Датчик разбития стекла;
С2000-ПИК-СТ. В одном корпусе совмещены два типа извещателей, реагирует на проникновение и разбитие стекла, потолочное исполнение;
С2000-В. Датчик вибрации, предназначен для защиты стен, потолков, полов, всяческих хранилищ, сейфов и прочего;
С2000-СТИК. Комбинированный извещатель настенного исполнения. В нем совмещены акустический и оптико-электронный принцип обнаружения. Занимает два адреса;
С2000-СМК. Магнитоконтактный, используется для охраны оконных и дверных проемов;
С2000-КТ. Тревожный извещатель для тревожной сигнализации, иначе по простому тревожная кнопка;
С2000-СП2. Сигнально-пусковой релейный блок;
С2000-АР1,2,8. Расширители адресного типа на одну, две или восемь зон. Надо помнить, что расширитель не обеспечивает питание для неадресного датчика;
Изолятор Бриз. Позволяет изолировать замкнутые участки, после снятия замыкания линии автоматически восстанавливаются.

На средних и небольших объектах адресная охранная сигнализация Болид довольна удобна.

Несколько мнений, обсуждение которых можно посмотреть по ссылкам.

Привет. У ряда производителей есть ИПР со встроенными изоляторами. В частности у Рубежа это ИПР 513-11ИКЗ-А-R3. По паспорту со схемой подключения или характеристикам и описаниям на сайте и даже у техподдержки я не нашел ответ на вопрос. А с какой собственно стороны реализован изолятор относительно самого ИПР? У Рубежа контакты имеют номера в обе стороны АЛС 1, 2 и 1, 2. Если реализован момент с работой изолятора в обе стороны от ИПР, то это два изолятора, а если он один и параллельно сам датчик изолятору, то как реализована защита? Ведь ИПР должен остаться работоспособен, в случае проблем с дымовыми извещателями. Есть у кого ответ на данный вопрос? У Болида вроде та же история. Сам датчик еще только на сайте, в продаже он будет к 3му кварталу, но мне надо уже сейчас закладывать в проекте оборудование по новым СП.

Тот же Болид уже даже сертифицировал новый ДИП-34А-05 с изолятором, который кушает меньше ДИП-34А-04, и которых практически на условиях ДИП-34А-03 можно насажать в линию до 127. Ждём аналогично хода от Рубежа. Аргус тоже уже анонсировал проводную Аврору с изолятором. И после того, как выпуск этого добра наладится обо многих требованиях СП484 можно будет забыть, т.к. by design все реализовано в оборудовании

Добрый вечер. Встречал ли кто-то разъяснения касаемо установки изоляторов КЗ между блоками управления различными инженерными системами? Имеем протяженный ДПЛС с блоками управления. Управление осуществляется различными системами (шкафами управления общеобменной вентиляции, противопожарными воротами, клапанами ОЗК и КДУ и прочими инж. системами). Нужно ли ставить изоляторы между блоками управления?

Расписание курсов «Болид»

Дата	Курс	Часов
Январь 2020
27.01 — 01.02		48
27.01 — 31.01		40
27.01		6
Февраль 2020
03.02 — 08.02	Интегрированные системы безопасности на основе ИСО «Орион» (Болид)	48
03.02 — 05.02		24
03.02		6
03.02		8
03.02 — 08.02		48
04.02 — 07.02	Сертифицирующий курс монтажа, технического обслуживания, ремонта, программирования и пусконаладки ОПС на базе ИСО «Орион» (Болид), включая диспетчеризацию с использованием АРМ «Орион Про»	32
04.02 — 06.02		24
04.02		8
05.02 — 06.02		16
06.02		8
07.02		8
07.02	Эксплуатация и техническое обслуживание ОПС на базе ИСО «Орион» (Болид)	8
10.02 — 13.02		32
10.02 — 14.02	Проектирование, монтаж и эксплуатация ОПС, СКУД и АСПТ на базе ИСО «Орион» (Болид)	40
10.02 — 11.02		16
10.02 — 15.02	Проектирование, монтаж и эксплуатация, программирование и пусконаладка ОПС и АСПТ на базе ИСО «Орион» (Болид) расширенный	48
10.02	Проектирование и монтаж ОПС на базе ИСО «Орион» (Болид)	6
10.02 — 14.02	Проектирование, монтаж и эксплуатация, программирование и пусконаладка ОПС и АСПТ на базе ИСО «Орион» (Болид)	40
11.02	Эксплуатация и техническое обслуживание ОПС на базе ИСО «Орион» (Болид)	8
12.02 — 14.02	Монтаж, техническое обслуживание, ремонт, программирование и пусконаладка ОПС на базе ИСО «Орион» (Болид), включая диспетчеризацию с использованием АРМ «Орион Про»	24
12.02 — 14.02		24
12.02 — 13.02		16
17.02	Проектирование и монтаж СКУД на базе ИСО «Орион» (Болид)	6
17.02 — 21.02	Монтаж, программирование и пусконаладка ОПС, СКУД и АСПТ на базе ИСО «Орион» (Болид)	40
17.02 — 18.02	Монтаж, эксплуатация, программирование и пуско-наладка систем видеонаблюдения (CCTV) на базе ИСО “Орион”, включая диспетчеризацию с использованием АРМ «Орион Про» и «Видеосистема Орион Про»	16
17.02 — 21.02	Монтаж, программирование, техническое обслуживание и ремонт систем видеонаблюдения, систем контроля и управления доступом на базе ИСО “ОРИОН”, включая диспетчеризацию и проведение пусконаладочных работ	40
18.02	Эксплуатация и техническое обслуживание СКУД на базе ИСО «Орион» (Болид)	8
19.02 — 21.02	Монтаж, программирование, техническое обслуживание и ремонт СКУД на базе ИСО «Орион» (Болид), включая диспетчеризацию и проведение пусконаладочных работ	24
21.02	Диспетчеризация систем видеонаблюдения (CCTV) в АРМ «Орион Про»	8
25.02 — 26.02	Мониторинг и управление ИСО «Орион» при помощи ПО АРМ «Орион Про»	16
25.02	Проектирование и монтаж ОПС на базе ИСО «Орион» (Болид)	6
25.02	Проектирование и монтаж систем оповещения и управления эвакуацией на базе ИСО “ОРИОН” (Болид)	8
25.02	Эксплуатация и техническое обслуживание ОПС на базе ИСО «Орион» (Болид)	8
26.02 — 28.02	Монтаж, программирование и пуско-наладка систем оповещения и управления эвакуацией на базе ИСО «ОРИОН» (Болид)	24
26.02 — 28.02	Монтаж, техническое обслуживание, ремонт, программирование и пусконаладка ОПС на базе ИСО «Орион» (Болид), включая диспетчеризацию с использованием АРМ «Орион Про»	24
26.02 — 28.02	Сертифицирующий курс монтажа, программирования и пусконаладки ОПС на базе ИСО «Орион»	24
26.02 — 27.02	Монтаж, программирование и пусконаладка ОПС на базе ИСО «Орион» (Болид)	16
26.02	Эксплуатация и техническое обслуживание систем оповещения и управления эвакуацией на базе ИСО “ОРИОН” (Болид)	8
Март 2020
02.03	Проектирование и монтаж автоматизированной системы пожаротушения на базе ИСО «Орион» (Болид)	6
02.03 — 07.03	Сертифицирующий курс «Проектирование и наладка комплексных систем безопасности на базе ИСО «Орион»	48
02.03 — 05.03	Проектирование, монтаж и эксплуатация ОПС, СКУД и АСПТ на базе ИСО «Орион» (Болид)	32
02.03 — 06.03	Проектирование, монтаж и эксплуатация ОПС, СКУД и АСПТ на базе ИСО «Орион» (Болид)	40
03.03	Эксплуатация и техническое обслуживание АСПТ на базе ИСО «Орион» (Болид)	8
04.03 — 05.03	Монтаж, программирование, техническое обслуживание и ремонт АСПТ на базе ИСО «Орион»(Болид), включая диспетчеризацию и проведение пусконаладочных работ	16
06.03	Эксплуатация и техническое обслуживание ОПС на базе ИСО «Орион» (Болид)	8
09.03 — 10.03	Организация пунктов централизованной охраны на базе АРМ ПЦО «Эгида-3»	16
10.03	Проектирование и монтаж ОПС на базе ИСО «Орион» (Болид)	6
11.03	Эксплуатация и техническое обслуживание ОПС на базе ИСО «Орион» (Болид)	8
12.03 — 13.03	Монтаж, программирование и пусконаладка ОПС на базе ИСО «Орион» (Болид)	16
16.03 — 21.03	Монтаж, программирование и пусконаладка ОПС, СКУД и АСПТ на базе ИСО «Орион» (Болид), расширенный	48
16.03 — 21.03	Монтаж, техническое обслуживание и ремонт интегрированных систем безопасности на основе ИСО «Орион» (Болид), включая диспетчеризацию и проведение пусконаладочных работ	48
16.03 — 20.03	Монтаж, программирование и пусконаладка ОПС, СКУД и АСПТ на базе ИСО «Орион» (Болид)	40

Сколько теперь изоляторов нужно применять в соответствии с СП484

Имеем вот такой этаж небольшого объекта: 10 датчиков на основном потолке (за подвесным потолком), 9 на подвесном потолке, 2 ИПР, 4 адресных меток для контроля клапанов ОЗК.

Этажей несколько, и это, кстати, приведён не самый ёмкий этаж здания.

Совсем ещё недавно, когда до введения СП484 ещё можно было нормально заниматься пожарной сигнализацией, проект размещения оборудования выглядел бы как-то так:

Ах какие же были времена, когда на подвесном потолке датчиков надо было бы ставить два, а за потолком ни одного.

Теперь же читаем СП484 и обнаруживаем что:

Таким образом, проект этажа на самом деле, если не прикидываться что нормы мы не поняли, должен выглядеть так:

* На этом чертеж на самом деле и между помещениями должны быть изоляторы, но если подключать датчики не чередуя потолочные/запотолочные, а переход от потолочного датчика одного помещения подключать к потолочному датчику следующего помещения, и наоборот, то такая схема соответствует СП484.

Получается, что на заявленное количество извещателей на этаж необходимо применить 14 изоляторов.

Но не стоит скидывать со счёта, что просто эти изоляторы могут быть сами по себе дрянь-гаджеты.

Так что я бы не рискнул заняться пуско-наладочными работами адресной линии связи с таким количеством изоляторов короткого замыкания.

И нарисовать так не рискнул бы.

Ведь одна линия связи должна забрать два этажа, поскольку применение более чем одного прибора «Рубеж-2ОП-R3» невозможно из-за отсутствия в продаже приборов «R-link-Рубеж-2ОП», которые можно было бы объединять в одну систему. Получается, что АЛС доступно всего две, и в АЛС необходимо поместить 40 изоляторов, поскольку подвал, который пришлось бы объединять с первым этажом одной АЛС по конфигурации, сложнее.

Да и непонятно какое сечение кабеля выбрать. Вернее, сечение кабеля конечно же показывает калькулятор расчета АЛС протокол R3, и показывает он, что достаточно кабеля 1х2х0,35 D 0,67 мм, но предполагаю, что нужно будет использовать не менее чем 1 квадрат. Да и вообще не верю, что эту шнягу можно будет пусконаладить.

Кстати, вот коллега решает аналогичную, но более суровую проблему: https://t.me/c/1257112107/11126.

Там проблема заключается в том, что адресные модули управления исполнительными устройствами тоже следует выделять изоляторами, а имеются «С2000-СП4/220В». Напомню что этот блок управления клапанами занимает 5 адресов, а у контроллера адресных линий «С2000-КДЛ» всего то 127 адресов. Так что ситуация совсем печальная. И я, заметьте, не рассматриваю вопрос о том: надо ли разделять изоляторами адресные исполнительные блоки «РМ-4К» и т. д.

Но вернёмся к текущей планировке на оборудовании Рубеж. А единственный разумный выход вижу такой: разбить датчики за потолком и датчики на потолке на две отдельных петли, и в проекте отразить это на двух отдельных чертежах.

Получится на вскидку что-то типа такого:

* На чертеже отсутствуют изоляторы между адресными исполнительными модулями и датчиками, хотя скорее всего изоляторы и тут необходимо применять.

Итого 7 изоляторов на этаж.

Конечно выглядит такое петлялово АЛС весьма глупо, но такова теперь обобщенная ситуация во всей отрасли противопожарных работ. Даже не знаю дураки или враги те, кто довёл дело до такого абсурда.

Но больше всего радует вот этот участок чертежа:

Но ~~скорее всего~~ возможно, что это пространство необходимо тоже делить изоляторами на ЗКПС в соответствии с требованиями к сопряжённым помещениям: тогда на последнем чертеже добавится ещё два изолятора.

Группа приборов с радиальными шлейфами (не адресная система)

Первая группа приборов это приборы с радиальными шлейфами, к которым можно подключить не адресные извещатели любого производителя. Ниже рассмотрим некоторые из них:

С2000-4. Универсальный охранно-пожарный прибор, работает как в автономном режиме, так и совместно с ИСО «Орион». Поддерживает четыре шлейфа сигнализации, четыре реле. К нему можно подключить считыватель для управления взятием\снятием. Так же есть встроенная индикация режимов работы устройства. Объем памяти на 4096 ключей.Это самый доступный прибором и в своем роде «уникальный», т.к. на его базе можно построить как контроль доступа, так и пожарную, тревожную и охранную сигнализацию. Сфера применения – небольшой офис, магазин или что-то еще.
Сигнал-10. Он предназначен только для охранно-пожарной сигнализации. Работает как в автономном режиме, так и совместно с ИСО «Орион». У него уже десять шлейфов сигнализации, так же четыре реле, так же подключается считыватель для управления взятием\снятием. Имеет 10 светодиодов на передней панели, которые показывают состояние шлейфов. Память рассчитана на 100 ключей или паролей.Принципиальное отличие Сигнала-10 в том, что он не может работать в системах контроля доступа. Сфера применения небольшие и средние объекты.
Сигнал-20М. Может работать самостоятельно или совместно с ИСО «Орион», контролирует различные типы датчиков. Имеет 20 шлейфов сигнализации, на выходе пять реле – три «сухой контакт» и два с контролем цепей оповещения. Объем памяти паролей пользователей до 64.Отличие этого прибора от остальных в том, что у него помимо световой индикации есть еще физические кнопки для управления взятием/снятием. Возможны два варианта управления с паролем и без него. Сфера применения в средние объекты.
Сигнал-20П SMD. Этот прибор очень похож на Сигнал-20М. Отличие только в том, что у него нет ни органов управления, ни световой индикации работы шлейфов. Он имеет 20 шлейфов сигнализации пять реле. К нему можно подключить считыватель для управления взятием\снятием. При этом у него нет своей памяти для хранения ключей и номеров карт, поэтому считыватели будут работать только при наличии пульта управления С2000 или С2000М.Сфера применения Сигнала-20П SMD средние и большие объекты, где необходимо подключать более 20 шлейфов

Он позволяет разносить приборы по разным этажам и помещениям объекта, что сказывается на экономии проводов.Важно не забывать, что это прибор может работать только в составе ИСО «Орион», т.е. автономную работу он не поддерживает

Заключение

388 р.

Количество:

Данное устройство предназначено для использования в составе комплексов технических средств пожарной и охранной сигнализации Орион, с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после устранения короткого замыкания. Используется в двухпроводной линии связи контроллера С2000-КДЛ.

Блок разветвительно-изолирующий ОПС Бриз производства компании Bol > Дополнительные устройства в охранно-пожарной сигнализации серии Бриз обладают стабильными характеристиками, и относится к разряду “Универсальные вспомогательные приборы”.

• Питание приемно-передающей части от двухпроводной линии связи ДПЛС;• Изолирование участка двухпроводной линии с коротким замыканием;• Использование в топологии линии типа КОЛЬЦО;• Использование в топологии линии типа ДЕРЕВО;• Использование в смешанных топологиях построения сигнализации;• Возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней;• Возможность включения в существующие системы, построенные на базе С2000-КДЛ;• Не занимает адреса в линии, устанавливается в разрыв ДПЛС в любом месте;• Световая индикация состояния прибора БРИЗ;• К одному прибору С2000-КДЛ возможно подключить до 127 блоков БРИЗ;• Удобный небольшой корпус, удобен для выполнения монтажных работ по установке сигнализации.

Широкий ассортимент приборов для ОПС марки BOLID позволяет сделать выбор модели под любой запрос и функциональность. Большой выбор порадует компании занимающиеся установкой систем пожарной и охранной сигнализации и их Заказчиков. Хотя С2000-К и относиться к разряду “недорогие клавиатуры управления ОПС», она надежна, как и все остальные элементы торговой марки «Болид».

Технические характеристики Бриз (Bolid)

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
• Количество включаемых в ДПЛС блоков	• Потребляемый блоком ток, не более	• Время срабатывания блока, не более	200 мс
• Рабочий диапазон температур	от минус 30 до +55°C
• Относительная влажность	до 93% при +40°C
• Степень защиты корпуса	IР20
• Габаритные размеры	56x38x20 мм
• Ограничение тока в короткозамкнутом ШС	26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
• Масса прибора	не более 0,04 кг
• Средний срок службы	10 лет
• Программирование прибора	не требуется
• Тип монтажа	настенный навесной
