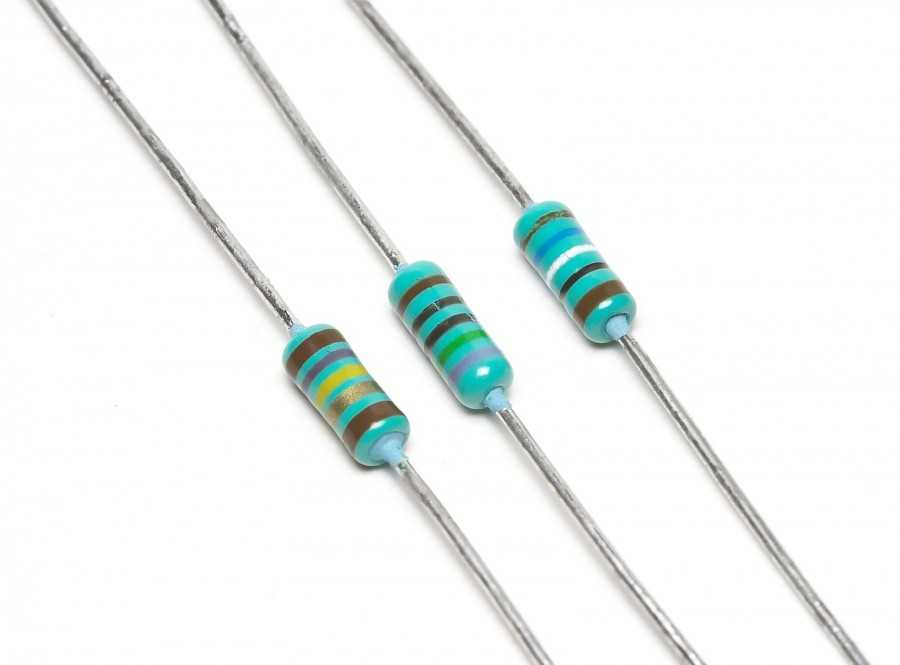

Преимущества металлопленочных резисторов

Металлопленочный резистор представляет собой электронное устройство, которое предназначено для ограничения тока в электрической цепи. Он имеет ряд преимуществ по сравнению с углеродистым резистором, что делает его лучшим выбором в многих случаях.

Высокая точность: Металлопленочные резисторы обеспечивают более высокую точность значения сопротивления по сравнению с углеродистыми

Это особенно важно в приборах, требующих высокой стабильности и точности, таких как радиоэлектронные приборы и измерительные устройства.

Хорошая стабильность: Металлопленочные резисторы имеют стабильное сопротивление, которое не меняется с течением времени. Это позволяет использовать их в долговременных приложениях, где необходимо обеспечить постоянство параметров электрической цепи.

Низкий шум: Металлопленочные резисторы имеют низкий уровень шума, что делает их предпочтительным выбором в чувствительных аналоговых схемах

Низкий уровень шума позволяет получить более чистый и точный сигнал.

Хорошая теплостойкость: Металлопленочные резисторы обладают хорошей теплостойкостью и могут работать при повышенных температурах без изменения своих характеристик. Это важно при использовании резисторов в условиях высоких температур.

В целом, металлопленочные резисторы предлагают более высокую точность, стабильность, низкий шум и теплостойкость по сравнению с углеродистыми резисторами. Поэтому, при выборе резистора, металлопленочный резистор часто является более предпочтительным.

Большая стабильность параметров

Углеродистые резисторы, несмотря на свое преимущество в стоимости, обладают недостатком в виде небольшой стабильности параметров. Это означает, что их сопротивление может изменяться со временем, особенно при повышенной температуре и влажности окружающей среды.

Металлопленочные резисторы, напротив, обладают значительно большей стабильностью параметров. Они имеют более низкую температурную дрифтовку, что позволяет им сохранять свое сопротивление на протяжении длительного времени. Кроме того, металлопленочные резисторы обычно имеют более низкую индуктивность и емкость, что также влияет на стабильность их параметров.

В связи с этим, металлопленочные резисторы считаются более надежными и точными по сравнению с углеродистыми. Они являются предпочтительным выбором для применения в технических устройствах, где требуется высокая стабильность сопротивления, таких как измерительные приборы, радиоэлектронные системы и другие.

Меньшая температурная дрейфовость

При выборе резистора необходимо учитывать его температурную дрейфовость, то есть изменение его сопротивления с изменением температуры. В этом аспекте металлопленочный резистор лучше, чем углеродистый.

Металлопленочные резисторы имеют намного меньшую температурную дрейфовость по сравнению с углеродистыми. Это означает, что их сопротивление меняется в меньшей степени при изменении температуры.

Углеродистые резисторы обладают высокой температурной дрейфовостью, что может привести к значительным изменениям в их сопротивлении при изменении температуры. Это может негативно сказаться на точности работы электронных устройств.

Поэтому, если необходимо обеспечить стабильность сопротивления в условиях изменяющейся температуры, металлопленочный резистор является более предпочтительным выбором.

Высокая точность значения сопротивления

Металлопленочные резисторы обладают значительно более высокой точностью, чем углеродистые. Основной причиной этого является процесс изготовления. В процессе производства металлопленочного резистора на специально подготовленной подложке наносится металлический слой, который имеет точно заданную ширину и длину. После этого происходит нарезка дорожек, на которых и будет создаваться сопротивление. Этот процесс позволяет добиться высокой точности значения.

Углеродистые резисторы, в свою очередь, изготавливаются путем добавления частиц углерода в полимерную основу. Такой процесс дает меньшую точность значения, поскольку распределение частиц углерода не всегда равномерно и не всегда удастся добиться требуемого сопротивления.

Таким образом, металлопленочные резисторы обладают высокой точностью значения сопротивления, что делает их предпочтительным выбором при работе с чувствительными электронными схемами, требующими высокой точности.

Важность правильного выбора резисторов для эффективной работы цепей

Резисторы — это электронные компоненты, которые представляют собой электрические элементы, используемые для снижения или ограничения электрического тока в электрических цепях. Они являются одними из самых распространенных компонентов в электронике и широко применяются в различных устройствах, от простейших бытовых приборов до сложных промышленных систем.

Выбор правильного резистора является ключевым моментом для эффективной работы электрической цепи. Неправильно выбранный резистор может привести к нежелательным последствиям, таким как перегрев, снижение производительности или даже поломка устройства

Поэтому важно понимать, как выбрать подходящий резистор для конкретной ситуации

Одним из главных параметров резистора является его сопротивление, измеряемое в омах. Сопротивление определяет, какой ток будет протекать через резистор при заданном напряжении. При выборе резистора необходимо учитывать требуемое сопротивление и его допустимую мощность. Сопротивление резистора должно быть подобрано таким образом, чтобы удовлетворить требования цепи и избежать перегрузки.

Для эффективной работы цепи также важно учесть температурный коэффициент сопротивления резистора. Температура может влиять на сопротивление резистора, поэтому необходимо выбирать резисторы с оптимальным температурным коэффициентом, чтобы избежать изменения сопротивления при изменении температуры окружающей среды

Кроме того, важно учитывать точность и стабильность сопротивления резистора. Высокоточные резисторы обеспечивают более точные результаты измерений и более стабильную работу цепи, что особенно важно в приборах и системах, где требуется высокая точность

Правильный выбор резисторов также может влиять на другие параметры цепи, такие как время реакции, скорость сигнала и энергопотребление. Резисторы могут быть использованы для управления током, напряжением, фильтрации сигналов и других задач

Поэтому при выборе резисторов важно учитывать все эти факторы и анализировать требования конкретной схемы или системы

В заключение, правильный выбор резисторов является важным шагом для обеспечения эффективной работы электрических цепей. При выборе резистора необходимо учитывать его сопротивление, допустимую мощность, температурный коэффициент, точность, стабильность и другие параметры, связанные с конкретной задачей. Только при правильном выборе резисторов можно достичь оптимальной работоспособности и надежности электрической цепи.

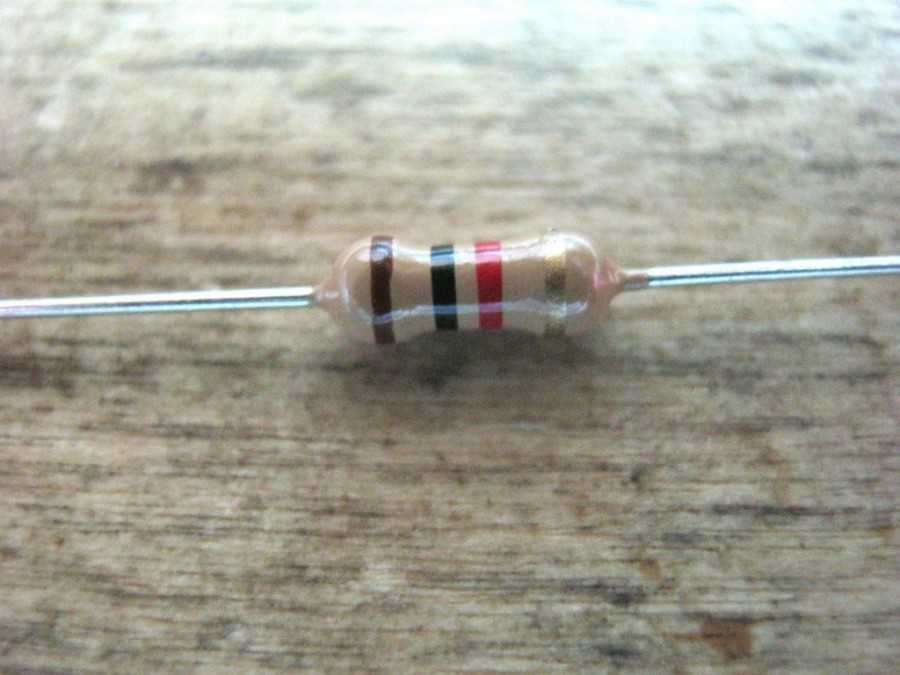

Особенности углеродистых резисторов и их применение

Углеродистые резисторы, как следует из их названия, содержат углерод в своей составляющей. Главная особенность этих резисторов заключается в том, что они имеют изменчивое сопротивление. Высокая температура, влажность или воздействие других внешних факторов могут снизить сопротивление углеродистого резистора. Это делает их не самым надежным выбором для приложений, требующих стабильности сопротивления в длительной перспективе.

В то же время, углеродистые резисторы обладают рядом преимуществ, которые делают их привлекательными в некоторых областях применения. Они дешевы, компактны и обладают высокой точностью сопротивления. Благодаря этим особенностям, они широко используются в электронике для создания электрических цепей, включая применение в различных печатных платах и платах для монтажа поверхностного монтажа (SMT).

Углеродные резисторы также широко используются в аудио- и видеоаппаратуре, где они служат для контроля и регулирования сигнала. Они также находят применение в бытовых устройствах, включая электронные игры и микроволновые печи. Кроме того, они используются в автомобильной промышленности в электронных системах для управления и контроля работы двигателя, а также во многих других областях.

Толстая пленка

Пленочные резисторы имеют резистивный слой на керамической основе, толщина которого определяет их тип. Толщина резистивного слоя на толстопленочных резисторах намного больше, чем на тонкопленочных резисторах. Толстопленочные резисторы изготавливаются путем нанесения на подложку специальной пасты, представляющей собой смесь оксидов стекла и металлов.

Существует три основных типа толстопленочных резисторов, таких как плавкие резисторы, пленочные резисторы из кермета и металлооксидные пленочные резисторы.

Плавкие резисторы

Плавкие резисторы аналогичны резисторам с проволочной обмоткой. Но эти резисторы, помимо обеспечения сопротивления, действуют как предохранитель. Изображение плавкого резистора показано ниже.

В этом резисторе ток протекает через подпружиненное соединение, которое расположено вплотную к корпусу резистора. Капля, прикрепленная к пружинной проволоке резистора, забирает тепло, выделяемое резистором из-за протекания тока. Если это тепло увеличивается, прикрепление к капле расплавляется и размыкает соединение.

Следовательно, мы можем сказать, что эти резисторы ограничивают ток, но если номинальная мощность цепи превышает указанное значение, эти резисторы действуют как предохранители, размыкая или размыкая цепь. Номинал этих резисторов обычно не превышает 10 Ом. Эти резисторы обычно используются в телевизорах, усилителях и других дорогих электронных схемах.

Кермет пленочные резисторы

Пленочные резисторы из кермета представляют собой пленочные резисторы, изготовленные из специального материала, называемого Cermet. Кермет — это композитный сплав, полученный путем сочетанияCerдружелюбный и Metal. Эта комбинация обеспечивает преимущества обоих этих материалов, такие как высокая термостойкость и износостойкость керамики, а также гибкость и электропроводность металла.

Слой металлической пленки оборачивается вокруг резистивного материала и закрепляется на металлокерамической или металлокерамической подложке. Для облегчения соединений при установке на печатной плате используются выводы. Они обладают высокой стабильностью, поскольку температура не может повлиять на их работу.

Металлооксидные пленочные резисторы

Пленочный резистор из оксида металла формируется путем окисления толстой пленки хлорида олова на нагретом стеклянном стержне, который является подложкой. Они обладают высокой температурной стабильностью и могут использоваться при высоких напряжениях. Эти резисторы имеют низкий рабочий шум.

Металлооксидные пленочные резисторы отличаются от металлопленочных только типом пленочного покрытия. Metal oxideпредставляет собой металлическое соединение, такое как олово, с кислородом, образующее оксид олова, который покрывается пленкой на резисторе. Удельное сопротивление этого резистора зависит от количества оксида сурьмы, добавленного вtin oxide.

Основные принципы работы резисторов для ограничения напряжения

Резисторы для ограничения напряжения являются одним из основных элементов электронных схем. Их основное назначение заключается в создании сопротивления тока при прохождении через них. Это позволяет ограничить или уменьшить напряжение в определенной части схемы и защитить более чувствительные компоненты от повреждений.

Принцип работы резисторов для ограничения напряжения:

Резисторы являются пассивными элементами, то есть они не могут изменять напряжение или ток самостоятельно. Они работают на основе закона Ома, который гласит, что ток, протекающий через резистор, пропорционален напряжению на нем и обратно пропорционален его сопротивлению.

Основной принцип работы резисторов для ограничения напряжения заключается в том, что при прохождении тока через них они создают дополнительное сопротивление, которое ограничивает напряжение и позволяет регулировать его значение. Чем больше сопротивление резистора, тем большее сопротивление он создает для тока и тем меньше будет напряжение на самом резисторе.

Одним из популярных применений резисторов для ограничения напряжения является защита светодиодов от слишком высокого напряжения. Светодиоды имеют определенное рабочее напряжение, превышение которого может привести к их выходу из строя. Подключение резистора в серию с светодиодом позволяет ограничить ток и напряжение на светодиоде до допустимых значений.

Пример использования резистора для ограничения напряжения:

Допустим, у нас есть исходное напряжение 12 В и светодиод, который требует рабочее напряжение 2 В. Чтобы ограничить напряжение на светодиоде до 2 В, нужно создать дополнительное сопротивление, позволяющее «потерять» оставшуюся часть напряжения.

Используя закон Ома (U = I * R), мы можем рассчитать необходимое сопротивление. Представим, что требуется ограничить ток на светодиоде до 20 мА (0,02 А).

Рассчитаем значение сопротивления: R = U / I = (12 В — 2 В) / 0,02 А = 500 Ом.

Таким образом, для ограничения напряжения на светодиоде до 2 В при исходном напряжении 12 В потребуется резистор с сопротивлением 500 Ом.

Вывод:

Резисторы для ограничения напряжения играют важную роль в электронных схемах, позволяя ограничивать и регулировать напряжение. Они работают на основе закона Ома и создают дополнительное сопротивление, которое ограничивает ток и напряжение на определенных участках схемы. Применение резисторов для ограничения напряжения на практике позволяет защитить более чувствительные компоненты от повреждений и обеспечить правильное функционирование электронных устройств.

Маркировка

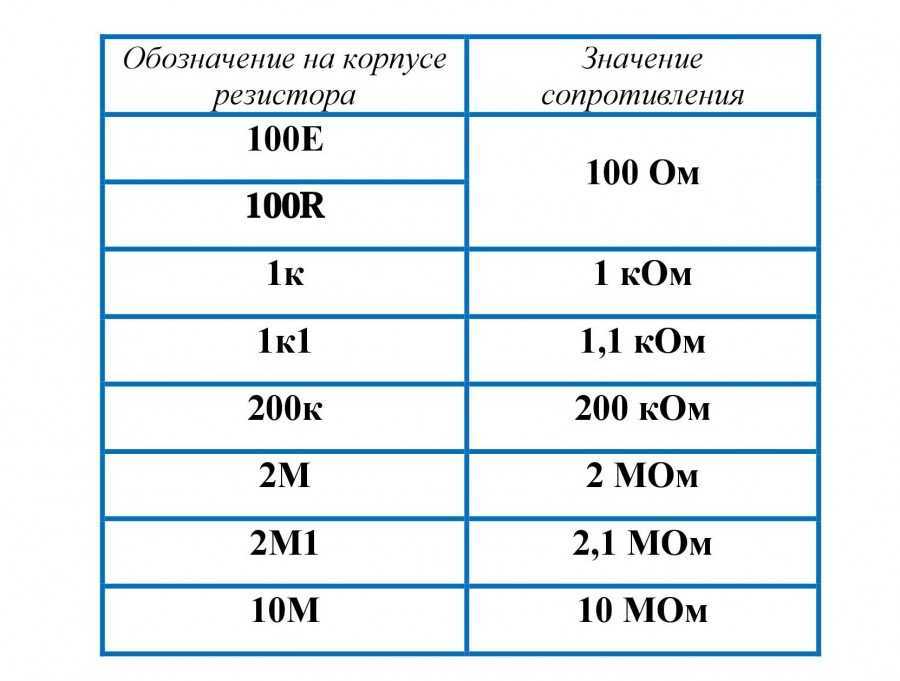

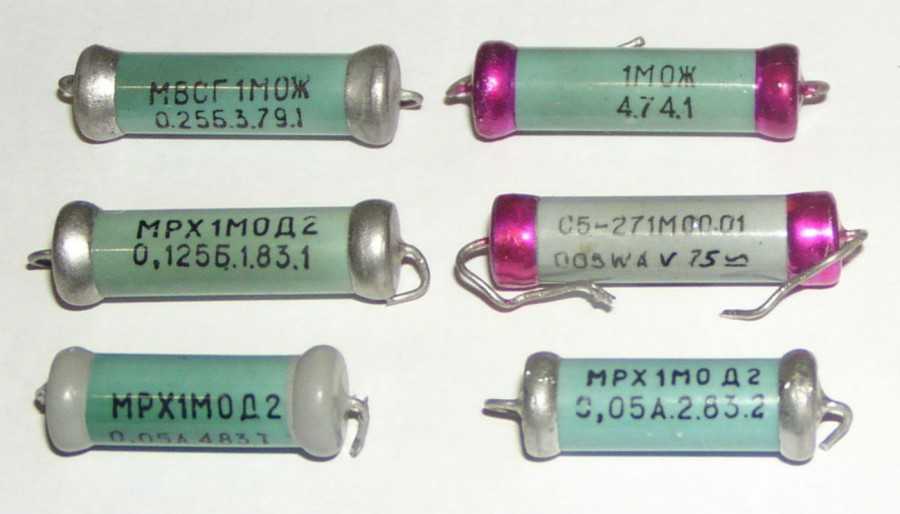

Буквенно-цифровой код

Элементы с проволочными выводами обозначаются нанесением на поверхность корпуса надписей. Числа обозначают номинал, а буквы соответствуют диапазону измерения. Буквы «E» и «R» для Ом, «K» обозначает килоом, «M» – мегом.

• Особенности конвекторов для нагревания

• Трубы из нержавеющей стали

• Магнитные замки: особенности

Литера в маркировке выступает децимальной точкой. Например, обозначение 5R8 соответствует сопротивлению 5,8 Ом, 7К8 означает 7,8 кОм, а М59 равно 590 кОм.

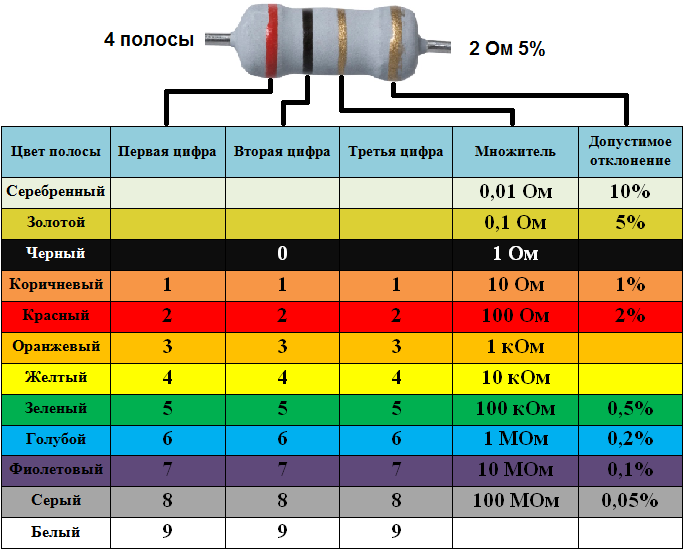

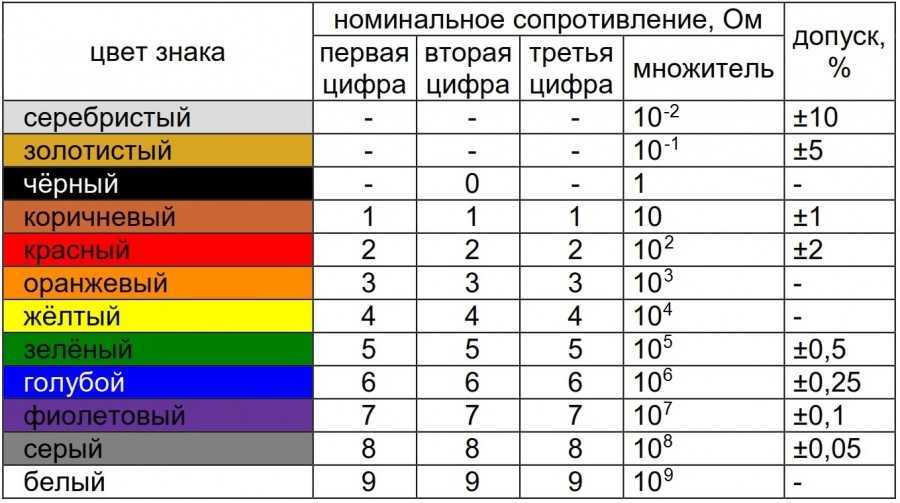

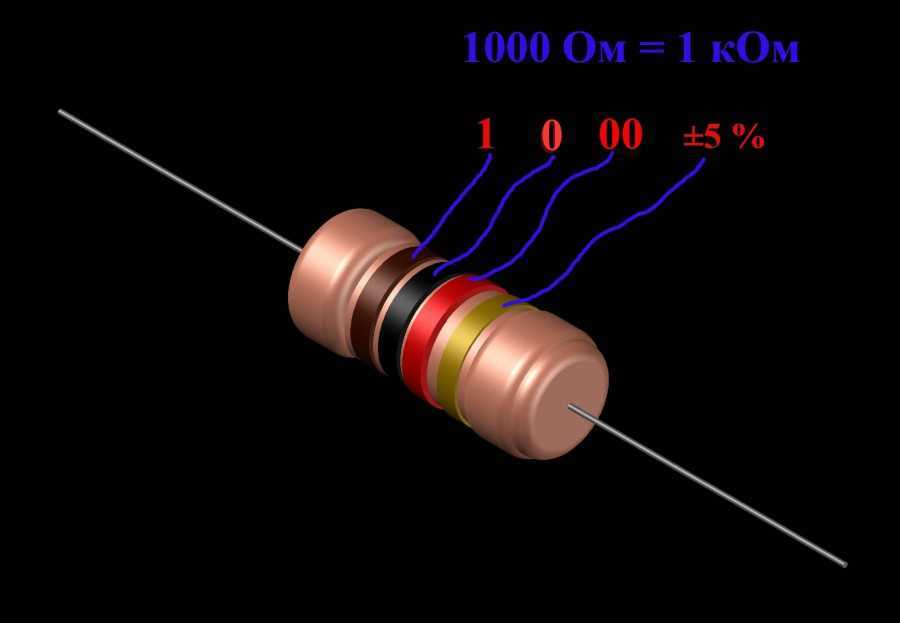

Цветовая кодировка

Для малогабаритных компонентов, у которых невозможно прочитать надписи, разработана цветовая маркировка резисторов при помощи цветных полосок.

Ряд цветных полосок сдвинут к краю корпуса, и отсчет начинается с ближней к краю полосы.

Если маркировка содержит пять полос, тогда первые три покажут величину сопротивления в омах, следующая определяет множитель, и последняя обозначает допуск.

Кодировка SMD элементов

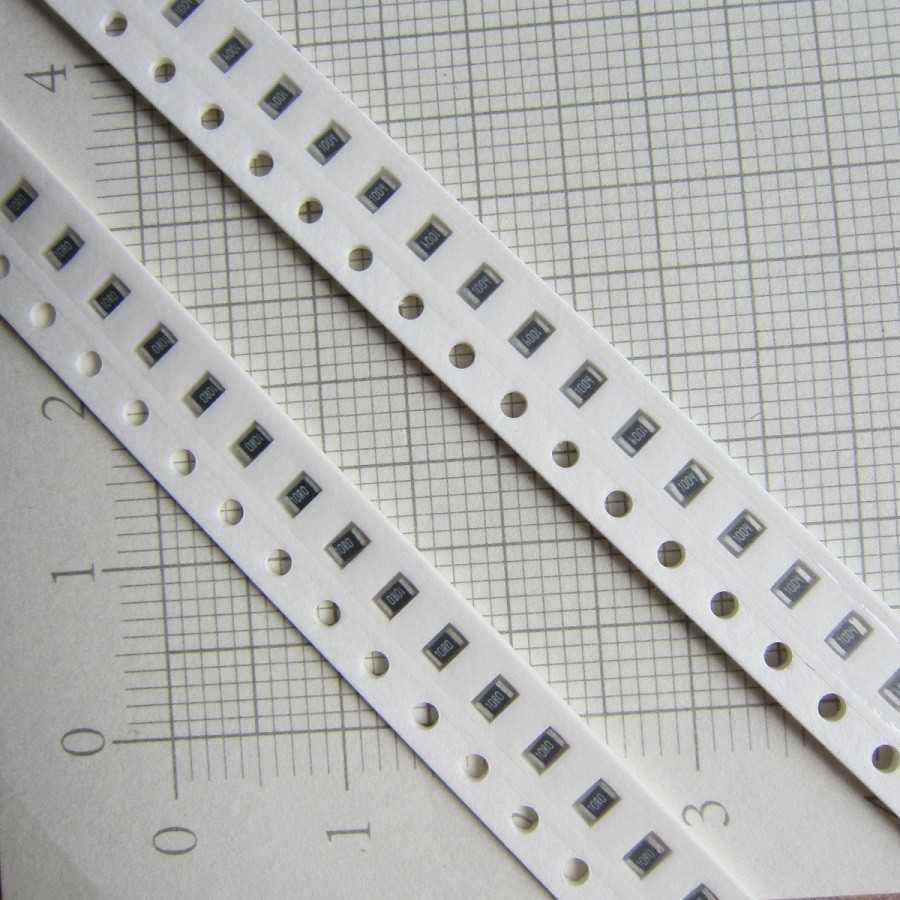

На фото резисторов для поверхностного монтажа видно, что малые размеры требуют применения других методов обозначения. Производители ввели три базовых способа нанесения кодировки, объединив изделия в группы по размеру.

Изделия с допуском 2, 5 и 10%. На корпусе цифровое клеймо, например 330, 683, 474. Первые два числа обозначили мантиссу, а третья выступает показателем степени числа 10. Соответственно надпись 330 показывает 33*1=33 Ом, 683 обозначает 68*1000=68 кОм, 473 соответственно 47*10000=470 кОм. В некоторых моделях используется буква «R» как децимальная точка.

Модели типоразмера 0805 и другие с однопроцентным допуском обозначаются по схожему с первой группой принципу: первые три цифры это мантисса, четвертая, множитель – степень основания 10, также допускается использовать литеру «R». Набор 7430 соответствует значению 743 Ом

SMD типоразмера 0603 маркируются комбинацией из двух цифр и буквы, которая определяет степень множителя: A – нулевая степень, B – первая, C – вторая, D – третья, E – четвертая, F – пятая, R – минус первая, S – минус вторая, Z – минус третья степень. Число обозначает код, по которому в таблице EIA-96 отыскивается мантисса.

Например, код 75С. 75 в таблице соответствует 590. Буква «С» указывает на множитель 100. Соответственно 590*100=59 кОм.

Способ монтажа

По технологии монтажа резисторы разделяют на выводные и SMD.

Выводные резисторы

Радиальный выводной резистор

Аксиальный выводной резистор

Предназначены для монтажа сквозь печатную плату. Выводы могут располагаться аксиально и радиально. Такие детали использовались в старой аудио- и видеоаппаратуре. Сейчас они применяются в простых аппаратах и в тех случаях, когда использование SMD-резисторов по каким-либо причинам невозможно.

Выводные резисторы по конструкции бывают проволочными, металлопленочными и композитными.

Из чего состоит резистор проволочного типа

В проволочных резисторах резистивным компонентом является проволока, намотанная на сердечник. Бифилярная намотка (двумя параллельными проводами, изолированными друг от друга, или обычным двужильным проводом) снижает паразитную индуктивность. К концам обмотки присоединяют выводы из многожильной меди или латунных пластин. Для защиты от влаги, механических повреждений и загрязнений, проволочные резюки покрывают неорганической эмалью, устойчивой к повышенным температурам.

Чем отличается металлопленочный резистор от проволочного

У металлопленочного резистора резистивным элементом является не проволока, а пленка из металлосплава. Резистивные компоненты (проволока или пленка) в резисторе изготавливаются из сплавов с высоким удельным сопротивлением: манганина, константана, нихрома, никелина.

SMD-резисторы

SMD-резисторы (или чип-резисторы) рассчитаны на поверхностный монтаж и выводов не имеют. Эти миниатюрные детали малой толщины изготавливаются прямоугольной или овальной формы. Имеют небольшие контакты, впаянные в поверхность. Их преимущества – экономия места на плате, упрощение и ускорение процесса сборки платы, возможность использования для автоматизированного монтажа.

SMD-резисторы изготавливают по пленочной технологии. Они могут быть тонко- и толстопленочными. Резистивную толстую или тонкую пленку наносят на изоляционную подложку. Подложка выполняет две функции: основания и теплоотводящего компонента.

Из чего делают чип-резисторы

Тонкопленочные элементы, к которым предъявляются особые требования по влагостойкости, изготавливаются из нихрома. При производстве толстопленочных моделей используются диоксид рутения, рутениты свинца и висмута.

Техническое обозначение

В радиоэлектронных схемах и технической документации принято условное обозначение резистора в виде латинской буквы R, вне зависимости от того, как он устроен. Возле буквы подписывается номинал элемента в соответствии с международной системой единиц (СИ) и его порядковый номер. Например, R21 150к означает, что радиодеталь имеет 21 номер в спецификации к схеме, а значение её сопротивления составляет 150 килоом.

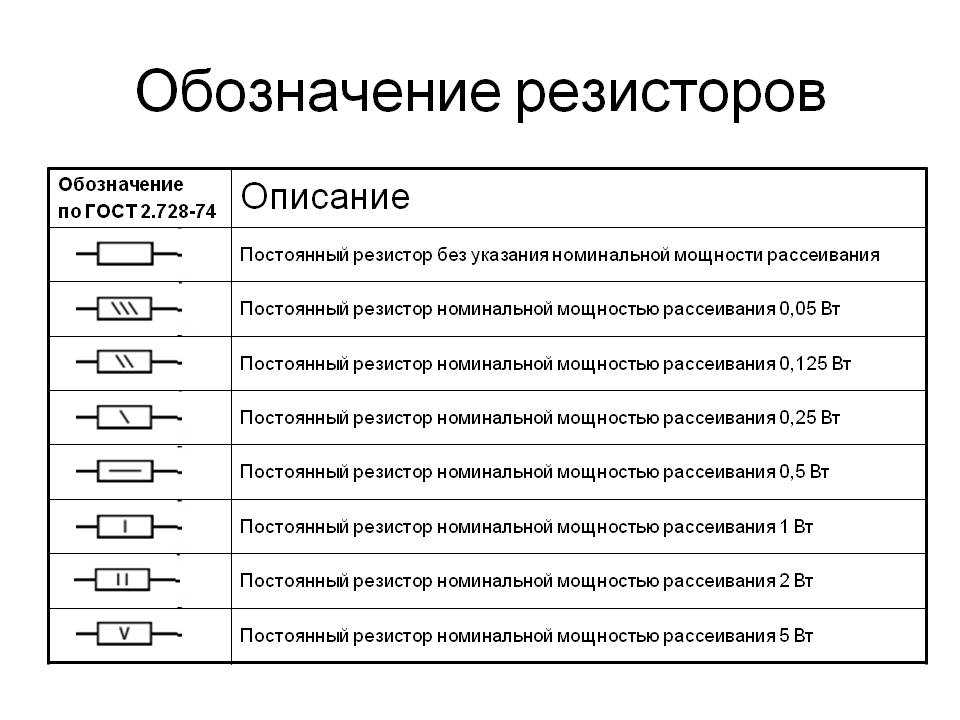

Условно графическое обозначение принято изображать по ГОСТ 2 .728−74 ЕСКД. Согласно ему резистор изображается как прямоугольник, с каждой середины боковых граней которого выводится прямая линия, обозначающая вывод.

Если необходимо дополнительно указать мощность рассеивания элемента, то в середине прямоугольника ставятся чёрточки или римские цифры. Например, одна косая черта обозначает максимально допустимое рассеивание энергии 0,25 Вт, а римская двойка — 2 Вт. Такое обозначение резистора принято в странах Европы и бывшего СССР, в то время как в США он изображается в виде ломаной линии.

В случае изображения регулируемого резистора сверху чертится стрелка, обозначающая подвижный контакт. Кроме этого, для подчёркивания особенности конструкции прямоугольник перечёркивается наклонной линией, внизу которой рисуется полочка. Возле неё ставится буква, служащая классификатором элемента. Например, U — для варистора, P — для тензорезистора.

На самом корпусе резистора проставляется цифробуквенный код или рисуются цветные полоски. Такая маркировка нужна для того, чтобы можно было определить, какой у резистора номинал, не прибегая к измерениям и схемам.

Число в коде обозначает сопротивление в омах, а буква, стоящая после него, указывает на множитель. В полосочном же обозначении используется принцип того, что каждый цвет полоски соответствует своему порядку. Например, красный — двойке, зелёный — пятёрке. Первые две полоски обозначают номинал, третья — множитель, а четвёртая и пятая — допуск.

Свойства и характеристики резисторов

Резисторы — это электронные компоненты, предназначенные для создания сопротивления в электрической цепи. Они используются для ограничения тока, разделения потенциалов, защиты других компонентов от перегрузок и многих других задач. В этом разделе мы рассмотрим основные свойства и характеристики резисторов.

Сопротивление

Сопротивление резистора определяет, насколько сильно он ограничивает ток в цепи. Сопротивление измеряется в омах (Ω) и обычно указывается на корпусе резистора. Чем выше значение сопротивления, тем сложнее протекание тока через резистор.

Точность

Точность резистора определяет, насколько близко его сопротивление к указанному значению. Резисторы с высокой точностью обычно имеют меньшую погрешность и используются в приложениях, где требуется высокая точность. Обычно точность резисторов указывается в процентах и определяет отклонение от указанного значения.

Мощность

Мощность резистора указывает на его способность выдерживать тепловую нагрузку. Она определяется по формуле P = I²R, где P — мощность, I — ток через резистор, R — сопротивление резистора. При превышении указанной мощности резистор может перегреться и выйти из строя.

Температурный коэффициент

Температурный коэффициент резистора описывает изменение его сопротивления с изменением температуры. Это важный параметр для приложений, где резисторы подвержены значительным изменениям температуры. Температурный коэффициент измеряется в процентах на градус Цельсия и указывает на изменение сопротивления при изменении температуры на 1 градус Цельсия.

Точность номинала

Точность номинала резистора определяет, насколько близко его номинальное сопротивление к фактическому значению. Она указывается в процентах от номинала и определяет разброс значений в партии резисторов. Чем меньше значение точности номинала, тем более однородной будет партия резисторов.

Толерантность

Толерантность резистора определяет, насколько допустимы отклонения от указанного значения сопротивления. Она определяется в процентах и указывает на разброс значений в партии резисторов. Чем меньше значение толерантности, тем меньше допустимый разброс значений.

Стабильность сопротивления

Стабильность сопротивления резистора описывает его способность сохранять постоянное значение сопротивления в течение времени. Резисторы со стабильностью сопротивления обычно имеют низкую дрейфовую характеристику и используются в приложениях, где необходимо высокая стабильность значений.

Температурный диапазон

Температурный диапазон резистора указывает на диапазон температур, в которых он может надежно работать. Это важный параметр для приложений, где резисторы могут подвергаться экстремальным или переменным температурам.

Напряжение

Напряжение резистора определяет максимальное напряжение, при котором он может надежно работать без повреждений. Превышение указанного напряжения может привести к пробою изоляции и выходу резистора из строя.

Реактивность

Резисторы обычно являются пассивными элементами сопротивления, то есть они не имеют реактивных свойств, таких как индуктивность или емкость. Однако, в некоторых специфических случаях, резисторы могут обладать емкостными или индуктивными свойствами и использоваться для согласования импедансов в электрических цепях.

Свойство/Характеристика	Описание
Сопротивление	Определяет ограничение тока
Точность	Определяет близость к указанному значению
Мощность	Способность выдерживать тепловую нагрузку
Температурный коэффициент	Изменение сопротивления с изменением температуры
Точность номинала	Изменение фактического значения от номинала
Толерантность	Допустимые отклонения от указанного значения
Стабильность сопротивления	Способность сохранять постоянное значение
Температурный диапазон	Диапазон рабочих температур
Напряжение	Максимальное безопасное напряжение
Реактивность	Наличие индуктивных или емкостных свойств

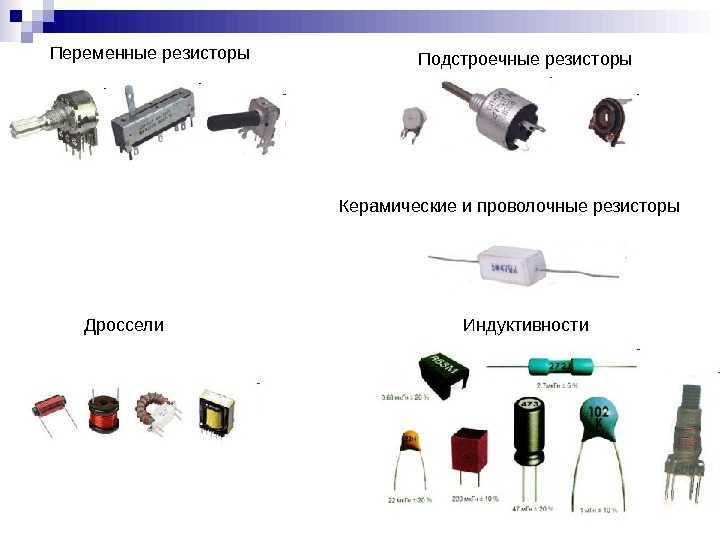

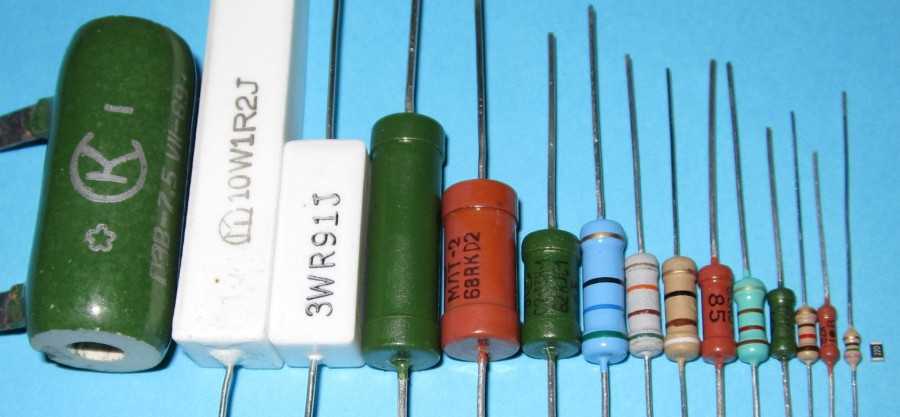

Разновидности резисторов

Резисторы являются одними из основных компонентов в электронных схемах и используются для ограничения или контроля электрического тока. Есть множество различных типов резисторов, каждый из которых имеет свои уникальные характеристики и применения.

Проводниковые резисторы

Проводниковые резисторы – это тип резисторов, где сопротивление формируется длиной и сечением проводника, из которого изготовлен резистор. Они обычно изготовлены из нихрома или константана и могут иметь различные формы и размеры. Проводниковые резисторы широко используются в промышленных и мощных электрических приложениях.

Плёночные резисторы

Плёночные резисторы используют тонкую проводящую плёнку, нанесённую на диэлектрическую подложку. Они обычно бывают углеродистыми, металлизированными и металлооксидными, и их отличает высокая стабильность и точность. Они часто применяются в электронике бытового и профессионального назначения.

Керамические резисторы

Керамические резисторы изготовлены из специализированных керамических материалов, которые обладают определенным сопротивлением. Они обычно обладают высокой термостабильностью и могут работать в широком диапазоне температур. Эти резисторы часто используются в высокотемпературных приложениях.

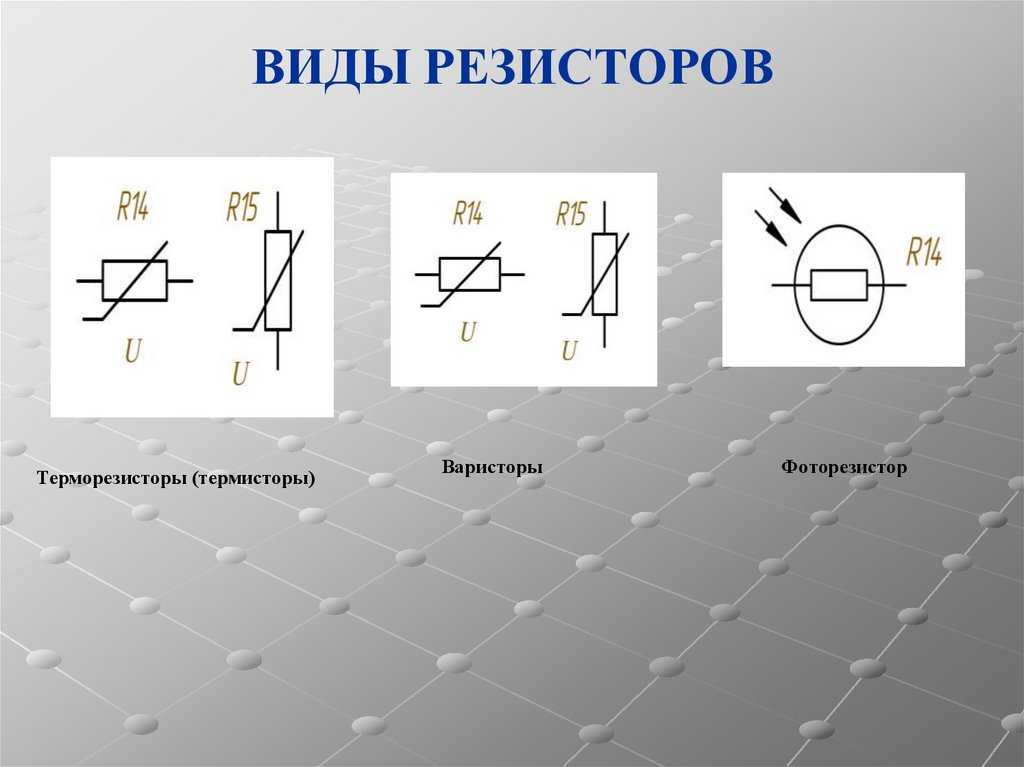

Варисторы

Варисторы – это специализированный тип резисторов, сопротивление которых изменяется с изменением напряжения. Они часто используются для защиты схем от перенапряжений. Варисторы могут быть как линейные, так и нелинейные, в зависимости от их характеристик.

Термисторы

Термисторы – это резисторы, чьё сопротивление изменяется с температурой. Они бывают двух основных типов: NTC (с отрицательным температурным коэффициентом) и PTC (с положительным температурным коэффициентом). Термисторы широко используются для измерения температуры, контроля нагрева и в других термочувствительных приложениях.

Фоторезисторы

Фоторезисторы изменяют своё сопротивление в зависимости от интенсивности света, падающего на них. Они обычно изготовлены из материалов, чувствительных к свету, таких как кадмиевый сульфид. Фоторезисторы часто используются в системах автоматического управления освещением и в фотодатчиках.

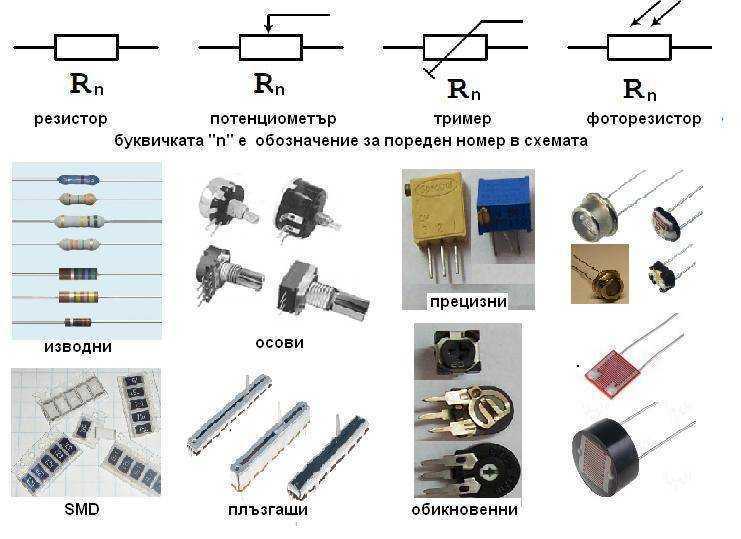

Резисторы с регулируемым сопротивлением

Эти резисторы позволяют пользователю вручную или автоматически регулировать их сопротивление. Они бывают разных типов, включая потенциометры и реостаты. Регулируемые резисторы находят применение в различных устройствах для контроля тока и напряжения.

Тип	Описание	Характеристики
Потенциометр	Три-терминальный резистор с регулируемым контактом.	Линейный или логарифмический ход Диапазон сопротивления, например, 1kΩ — 1MΩ
Реостат	Двухтерминальный резистор с регулируемым контактом. Используется для контроля тока.	Обычно большое сопротивление  Мощность от нескольких ватт до нескольких десятков ватт
Цифровой потенциометр	Электронный компонент, который имитирует аналоговый потенциометр, но управляется цифровыми сигналами.	Управление через интерфейсы типа SPI, I2C  Диапазон сопротивления, например, 10kΩ — 100kΩ
Триммер	Миниатюрный потенциометр, используемый для точной настройки сопротивления в схеме.	Обычно малая мощность  Диапазон сопротивления может варьироваться
Магниторезистивный резистор	Резистор, сопротивление которого изменяется под воздействием магнитного поля.	Зависимость от магнитного поля  Используется в датчиках и сенсорах

Температурная стабильность:

Металлопленочные резисторы обладают высокой температурной стабильностью, что означает, что их сопротивление изменяется незначительно при изменении температуры. Это делает их идеальным выбором для приложений, требующих высокой точности и стабильности работы в широком диапазоне температур.

С другой стороны, углеродистые резисторы имеют низкую температурную стабильность. Их сопротивление может значительно меняться при изменении температуры, что может негативно отразиться на точности работы электронной схемы.

При выборе между металлопленочным и углеродистым резистором необходимо учитывать требования к температурной стабильности в конкретном приложении. Если точность работы схемы при разных температурах является критичным фактором, то рекомендуется выбрать металлопленочный резистор.

Температурная стабильность металлопленочных резисторов

Температурная стабильность металлопленочных резисторов обеспечивается за счет особого материала, из которого изготавливается пленка: металлопленка представляет собой тонкую полимерную пленку, на которую наносится слой металла.

Содержание металла в пленке может быть различным, что позволяет резисторам иметь разные значения коэффициента температурной стабильности. Обычно металлопленочные резисторы имеют значения этого коэффициента в пределах ±100 ppm/°C.

Коэффициент температурной стабильности определяет, как изменяется сопротивление резистора при изменении температуры. Если коэффициент положительный, сопротивление резистора увеличивается с увеличением температуры, а если коэффициент отрицательный, сопротивление резистора уменьшается с увеличением температуры.

Тем, кто занимается разработкой электрических схем, важно учитывать температурную стабильность при выборе металлопленочных резисторов. Резисторы с малым коэффициентом температурной стабильности подходят для схем, где требуется высокая точность сопротивления, независимо от изменений температуры

Резисторы с большим коэффициентом температурной стабильности могут быть использованы в схемах, где небольшие изменения сопротивления при разных температурах не критичны.

Для лучшей визуализации различных значений коэффициента температурной стабильности металлопленочных резисторов, ниже представлена таблица, в которой указаны значения этого коэффициента для разных типов резисторов.

Тип резистора	Коэффициент температурной стабильности (ppm/°C)
Металлопленочный резистор	±100
Металлоксидный резистор	±200
Углеродистый резистор	±500

Температурная стабильность углеродистых резисторов

В отличие от металлопленочных резисторов, углеродистые резисторы имеют более высокий температурный коэффициент сопротивления. Это означает, что их сопротивление изменяется больше при изменении температуры. Однако, за счет специальной конструкции и состава, углеродистые резисторы обладают более предсказуемым и стабильным температурным изменением сопротивления.

Температурная стабильность углеродистых резисторов является важным фактором при их выборе для различных приложений. В некоторых случаях, когда точность сопротивления при изменении температуры критична, металлопленочные резисторы могут быть предпочтительнее. Однако, в большинстве обычных случаев, углеродистые резисторы с их высокой температурной стабильностью являются достаточным выбором.

Углеродистые резисторы обычно имеют широкий диапазон температур, в котором они могут работать без значительных изменений в их характеристиках. Обычно этот диапазон составляет от -55°C до +155°C, что позволяет использовать их в большинстве климатических условий.

Однако, стоит отметить, что высокая температура окружающей среды может повлиять на надежность и срок службы резистора. При превышении указанного диапазона температур, могут произойти необратимые изменения в химическом составе и структуре углерода, что может привести к снижению точности и надежности резистора.

Влияние резистора на электрическую цепь

Резистор — это пассивный элемент электрической цепи, который обладает свойством сопротивления электрическому току. В электрической цепи резистор выполняет несколько важных функций и оказывает влияние на работу всей системы.

Снижение напряжения

Одна из основных функций резистора — снижение напряжения в электрической цепи. Резистор является рассеивающим элементом, который преобразует электрическую энергию в тепловую энергию. Путем подключения резистора к цепи можно уменьшить напряжение на определенном участке.

Ограничение тока

Резистор также используется для ограничения тока в электрической цепи. Подбором нужного значения сопротивления резистора можно контролировать ток, который будет протекать по всей цепи

Это особенно важно в случае, когда есть опасность перегрузки или повреждения других элементов цепи

Разделение тока

Резистор может использоваться для разделения тока в электрической цепи. При подключении нескольких резисторов в параллель к одной цепи, ток будет делиться между ними пропорционально их сопротивлениям. Таким образом, резисторы позволяют создать различные пути для тока и разделить его между разными частями цепи.

Устранение помех

Резисторы также используются для устранения помех в электрической цепи. Путем подключения резистора к цепи можно создать дополнительный путь для потока тока, который способен поглощать или определять помехи. Это позволяет снизить уровень шума и улучшить качество сигнала в цепи.

Преимущества использования резисторов

• Контроль напряжения и тока в электрической цепи.
• Возможность разделения тока и создания различных путей для его прохождения.
• Улучшение качества сигнала путем устранения помех.
• Защита от перегрузки и повреждения других элементов цепи.
• Простота в использовании и подключении к электрической цепи.

В целом, резисторы играют важную роль в электрических цепях и позволяют контролировать ток, напряжение и качество сигнала. Они широко применяются в различных областях, включая электронику, электротехнику и телекоммуникации.
