Предохранители лада приора

Как проверить датчик скорости на Приоре

Важным элементом управления автомобилем является датчик скорости, за исправностью которого необходимо вести надлежащий контроль. Нарушения в его работе приводят к снижению тяги и большому расходу топлива. При неисправном приборе на панели не отражается реальная скорость движения. Управлять автомобилем с неисправным измерительным преобразователем скорости небезопасно, поскольку сложно соблюдать скоростной режим.

Способы проверки

Перед владельцем автомобиля возникает закономерный вопрос – Как проверить датчик скорости на Приоре и убедиться в его неисправности своими силами? Для этого следует:

1.Внимательно осмотреть измерительный преобразователь.

2.Убедиться в наличии заземления на контакте.

3.К датчику скорости подведены провода разных расцветок: проводок коричневого цвета со знаком минус, розового – со знаком плюс и серого сигнального. С помощью вольтметра необходимо проверить, имеется ли в нем опорное напряжение. Оно на выводе должно показывать от 12 В. Если на колодке напряжения не наблюдается или поступает меньше указанного, следует зарядить аккумуляторную батарею и искать неисправность в цепи питания или ЭБУ.

4.При помощи тонкой иголочки или пластинки можно проверить наличие плотности разъемных контактов – они не должны выпадать из разъема.

5.Сила сигнала датчика скорости проверяется с помощью осциллографа с вращающимися колесами автомобиля со скоростью от 5км/ч.

6.Для проверки датчика скорости Приоры его необходимо снять с КПП без отсоединения от проводов, включить зажигание и проверить наличие напряжения на выходе с медленным вращением оси прибора. В исправном виде оно должно показывать изменяющуюся кривую с 5.0 до 1.0V и в обратном направлении. Если напряжение не изменяется, это говорит о неисправности датчика.

7. Доказательствами поломки прибора является остановка двигателя в момент переключения передачи и наката движения, а также отключение электроусилителя рулевого управления.

8.Проверить входные цепи датчика можно с помощью имитатора, представляющего из себя изменяющуюся частоту генератора импульсов, путем нажатия кнопок (+) или (-). Имитатором датчика скорости можно проверить ЭБУ и проводные сцепления автомобиля.

Почему нарушается работа датчика скорости?

Причинами неполадок является недолговечность конструкции авто, непрочность контактов, выведенных на датчик, окисление или разрыв проводов около него. Эти поломки ведут к нарушениям вращения и остановке мотора при холостом ходе. Иногда наблюдается и наличие заводского брака при недостаточной герметичности корпуса, когда внутрь датчика проникают пар и масло из коробки передач. В этом случае нарушается пайка схемы прибора. Большая скорость автомобиля с неисправным датчиком способствует деформации пластмассы, нарушению тросика спидометра и выпадению стержня (этого можно избежать при периодическом смазывании его с помощью машинного масла).

Блокировке датчика способствует и наличие в КПП металлических стружек, от которых можно избавиться с помощью ветоши.

Как выбрать новый измерительный преобразователь

Убедившись в неисправности датчика скорости, можно произвести замену его новым

Для этого необходимо снять поврежденный прибор, принести в магазин и при выборе нового следует обратить внимание на размер и «распиновку» – он должен полностью совпадать с параметрами старого.avtoinff. 10.11.2014Alex

10.11.2014Alex

avtoinff.ru

Запасные предохранители для спидометра на Приоре

Спидометр является одним из ключевых элементов автомобиля, отвечающим за индикацию скорости движения. В случае неправильной работы спидометра на автомобиле ВАЗ Приора может потребоваться замена предохранителя.

Предохранители – это элементы, предназначенные для защиты электрической системы автомобиля, включая спидометр, от перегрузки или короткого замыкания. В случае выхода из строя предохранителя, спидометр будет работать неправильно или вообще перестанет функционировать.

На ВАЗ Приора используется несколько типов предохранителей, которые могут быть задействованы для защиты спидометра:

1. Предохранитель MAXI, который обычно устанавливается в главное распределительное устройство. Он отвечает за защиту основных потребителей электроэнергии в автомобиле, включая спидометр. Размер и уровень номинала предохранителя MAXI на Приоре зависит от года выпуска и модификации автомобиля.
2. Предохранитель MINI, который может использоваться для защиты различных электрических цепей в автомобиле, включая цепь спидометра. Размер и номинал предохранителя MINI также могут различаться в зависимости от конфигурации автомобиля.

Если спидометр перестал работать или работает неправильно, необходимо проверить состояние предохранителей, ответственных за его защиту. Для этого можно воспользоваться специальной таблицей, которая указывает соответствие предохранителей различным системам автомобиля. В случае обнаружения перегоревшего предохранителя, его следует заменить аналогичным экземпляром с таким же номиналом.

Важно помнить, что замена предохранителя – это временное решение проблемы. Если проблема с неправильной работой спидометра повторяется, необходимо обратиться к специалистам для выявления и устранения основной причины поломки

Кроме того, не рекомендуется заменять предохранители на более высокий номинал без веской причины, так как это может привести к повреждению системы или дополнительным неисправностям автомобиля.

В заключение, когда возникают проблемы с работой спидометра на ВАЗ Приора, необходимо в первую очередь проверить состояние предохранителей, отвечающих за его защиту. При обнаружении перегоревшего предохранителя, его следует заменить на аналогичный экземпляр с тем же номиналом. Если проблема повторяется, рекомендуется обратиться к специалистам для диагностики и устранения основной причины неисправности.

Датчик скорости на Приоре: назначение и принцип работы

Датчик скорости или ДСА нужен для измерения быстроты движения транспортного средства. Такие устройства еще называют определителями скорости, которые на Приоре и других современных автомобилях, представлены в виде электрических устройств, работающих посредством блока управления.

Многие водители знают, что именно посредством датчика скорости функционирует спидометр на автомобиле, но как происходит фиксация показаний, мало кто даже задумывается об этом. Если у вас из строя вышел ДС, то заменив его, вы устраните неисправность. Однако знать принцип работы такого устройства будет полезно всем автовладельцам, чтобы иметь возможность определить причины, почему устройство вышло из строя, и как предупредить такие последствия в будущем.

Сразу стоит отметить, что датчики скорости бывают двух типов: контактные и бесконтактные. На Приорах используются бесконтактные определители скорости (а на ВАЗ-2110 контактные), принцип функционирования которых рассмотрим подробно.

В основу работы датчика скорости на Приоре заложен эффект Холла. Сам датчик представляет собой полупроводниковый элемент Холла (расположен внутри рабочей части «скоса), который предназначен для фиксации импульсов. Эти импульсы создает вращающийся диск, на котором имеются зубья. Этот диск еще называется задающим, который установлен на коробке дифференциала, и он вращается с одинаковой частотой вращения колес автомобиля. Когда автомобиль движется, пластины наводят импульсы в полупроводниковом элементе (величина импульсов от 1 до 5В), которые передаются на ЭБУ. Скорость изменения этих импульсов за единицу времени позволяет получить информацию о частоте вращения диска. Ниже приведена схема конструкции датчика скорости на автомобиле Приора.

Благодаря такой конструкции, имеется возможность не только фиксировать скорость автомобиля, но еще и определять направление движения транспортного средства. Такие типы устройств, считаются самыми надежными, и используются на современных автомобилях.

Выше показано фото датчика скорости на Приоре в разобранном виде

Важно отметить, что такое изделие не подлежит ремонту, и в случае подтверждения его неработоспособности, подлежит замене

Замена старых деталей и механизма спидометра

Неисправность спидометра на автомобиле Приора может быть связана с износом или поломкой отдельных деталей или механизма. В таком случае требуется их замена. В данной статье мы рассмотрим основные детали и механизм спидометра, которые могут потребовать замены, а также методы их замены.

Основные детали спидометра

Спидометр состоит из следующих основных деталей:

1. Спидометрическая пружина. Данная пружина отвечает за передачу вращения от трансмиссии к спидометру и позволяет определить скорость движения автомобиля.
2. Плоский привод. Эта деталь служит для передачи вращения от спидометрической пружины к указателю спидометра.
3. Указатель спидометра. Он показывает текущую скорость движения автомобиля на шкале спидометра.

Замена деталей и механизма спидометра

Для замены старых деталей и механизма спидометра необходимо выполнить следующие действия:

1. Отсоедините отрицательный клеммный зажим аккумулятора, чтобы исключить возможность поражения электрическим током.
2. Снимите панель приборов автомобиля. Для этого откройте крышку панели приборов и отверните крепежные винты.
3. Отсоедините разъемы, которые соединяют спидометр с электрическими проводами и другими деталями автомобиля.
4. Снимите старые детали, такие как спидометрическая пружина, плоский привод и указатель спидометра.
5. Установите новые детали на свои места, соблюдая порядок их установки.
6. Подсоедините разъемы, которые соединяют спидометр с электрическими проводами и другими деталями автомобиля.
7. Установите панель приборов автомобиля на место и закрепите ее крепежными винтами.
8. Подсоедините отрицательный клеммный зажим аккумулятора.

Важные рекомендации

При замене деталей и механизма спидометра рекомендуется обращаться к специалистам или следовать инструкциям, предоставленным производителем автомобиля. Ошибки при установке новых деталей могут привести к несоответствию показаний спидометра и фактической скорости движения, а также к другим неисправностям спидометра.

Также важно учесть, что замена деталей и механизма спидометра может потребовать специализированного инструмента и работ может быть достаточно сложной для проведения самостоятельно. Используя правильный инструмент и следуя указаниям, вы сможете успешно заменить старые детали и механизм спидометра на автомобиле Приора и вернуть его в исправное состояние

Используя правильный инструмент и следуя указаниям, вы сможете успешно заменить старые детали и механизм спидометра на автомобиле Приора и вернуть его в исправное состояние.

Схема блока предохранителя на Ладе Приоре с расшифровкой

На Ладе Приоре используются предохранители флажкового типа. Они состоят из пластикового корпуса, плавкого элемента и ножевых контактов.

Если на вставке отсутствует маркировка, определить номинал можно по цвету:

Цветовая маркировка предохранителей.

В салоне имеются перемычки, которые отвечают за защиту следующих устройств:

• вентилятора печки;
• нагревательного элемента на заднем стекле;
• подсветки порогов;
• ламп дальнего и ближнего света;
• задней туманки;
• звукового сигнала;
• переднего стеклоочистителя;
• подушек безопасности;
• стоп-сигналов;
• дневных ходовых огней;
• сирены охранной системы;
• диагностического разъема;
• плафона в салоне;
• передних ПТФ;
• габаритов и т.д.

Схема плавких вставок в салонном модуле.

На машинах Лада Приора в комплектации «Люкс» на основной плате стоят предохранители, обеспечивающие защиту такому электрооборудованию:

• дворникам лобового стекла;
• АБС;
• ЭУР;
• поворотникам;
• электрическим стеклоподъемникам;
• подаче напряжения на центральный замок;
• спидометру;
• аварийным огням;
• омывателю ветрового стекла;
• дополнительному питанию схемы сигнализации;
• ДХО;
• прикуривателю;
• ПТФ и др.

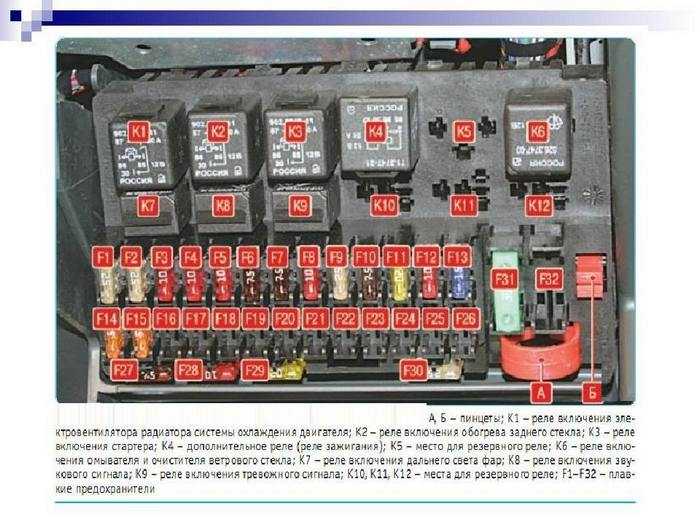

Схема и расшифровка предохранителей, расположенных на основной плате Лада Приора в комплектации «Люкс».

На запасные места подключаются дополнительное оборудование, магнитола и т.д.

В основном модуле стоят реле:

• замка зажигания;
• вентилятора охлаждения радиатора;
• стартера;
• ламп заднего хода;
• габаритов;
• стеклоочистителей;
• клаксона;
• противотуманок;
• обогрева передних сидений и др.

Реле, расположенные в основном модуле.

На вспомогательной плате имеются предохранитель и коммутационный переключатель бензонасоса.

В моторном отсеке находятся плавкие вставки, подсоединенные к таким электроприборам:

• генератору;
• электромагнитной муфте климатической установки;
• электрическому усилителю рулевого управления;
• вентилятору отопителя;
• АБС и др.

Расположение и назначение элементов схемы зависят от комплектации автомобиля.

На Lada Priora в люксовом исполнении устанавливали кондиционеры Halla или Panasonic.

Распиновку реле и предохранителей можно посмотреть в таблицах:

Распиновка предохранителей и реле в автомобиле Lada Priora.

Предохранитель прикуривателя

Перемычка, обеспечивающая защиту розетке прикуривателя, находится на основной салонной плате в ячейке № 13. Она рассчитана на силу тока не более 15 А.

Предохранитель бензонасоса

К топливному насосу подключены элементы, находящиеся в дополнительном блоке в кабине. Номинал предохранителя – 15 А.

Предохранитель печки

За вентилятор отопителя отвечают плавкие вставки в салоне:

• № 9 на 25 А;
• № 20 на 10 А;
• № 32 на 30 А (с 2013 г.).

Расположение плавкой вставки, отвечающей за вентилятор отопителя.

Предохранитель ЭУР

Электрический усилитель руля устанавливался только на комплектацию «Люкс». Его предохранитель номиналом 10 А стоит в гнезде № 12 в кабине.

Методы решения проблем со спидометром Приоры

Проблемы со спидометром Приоры могут быть вызваны различными причинами. В данной статье мы рассмотрим несколько методов для решения этих проблем.

1. Проверка электрических соединений:

   Перед началом любых действий, необходимо проверить электрические соединения в системе спидометра. Проверьте подключение проводов к спидометру и к датчику скорости. При необходимости, очистите контакты и убедитесь, что все соединения надежны.

2. Проверка датчика скорости:

   Второй шаг – проверка датчика скорости. Датчик скорости отвечает за передачу информации о скорости движения автомобиля на спидометр. Проверьте его на наличие повреждений или засоров. В случае неисправности, замените датчик.





















3. Проверка спидометра:

   Если проблема не в электрических соединениях и датчике скорости, то возможно, неисправен сам спидометр. Сначала проверьте его наличие питания. Если питание есть, но спидометр не работает, то, вероятно, требуется его замена или ремонт. Обратитесь к специалистам для проведения диагностики и ремонта спидометра.

4. Замена предохранителя:

   Иногда проблемы со спидометром могут быть вызваны перегоревшим предохранителем. Проверьте предохранители, отвечающие за работу спидометра, и замените их при необходимости.

5. Обращение к специалисту:

   Если все вышеперечисленные методы не привели к результату, вернитесь к пункту 3 и обратитесь к специалисту. Он проведет диагностику и определит точную причину неисправности спидометра Приоры. Возможно, потребуется замена какой-либо детали или ремонт электронных компонентов.

Итак, проблемы со спидометром Приоры могут быть вызваны различными факторами — от неисправностей в электрических соединениях до поломки датчика скорости или спидометра. В большинстве случаев проблемы можно решить самостоятельно, но при необходимости обратитесь к специалисту. И помните, правильное функционирование спидометра — важный аспект безопасности на дороге!

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

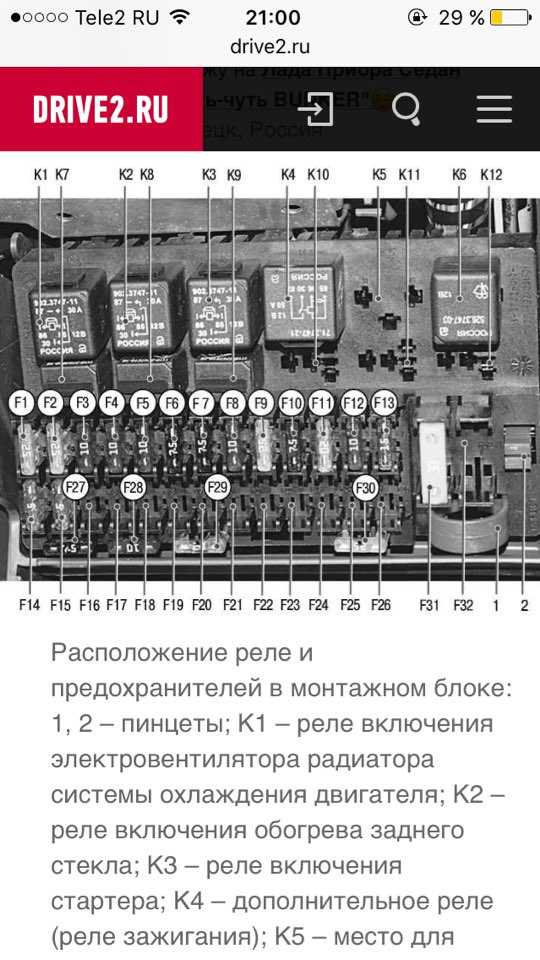

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

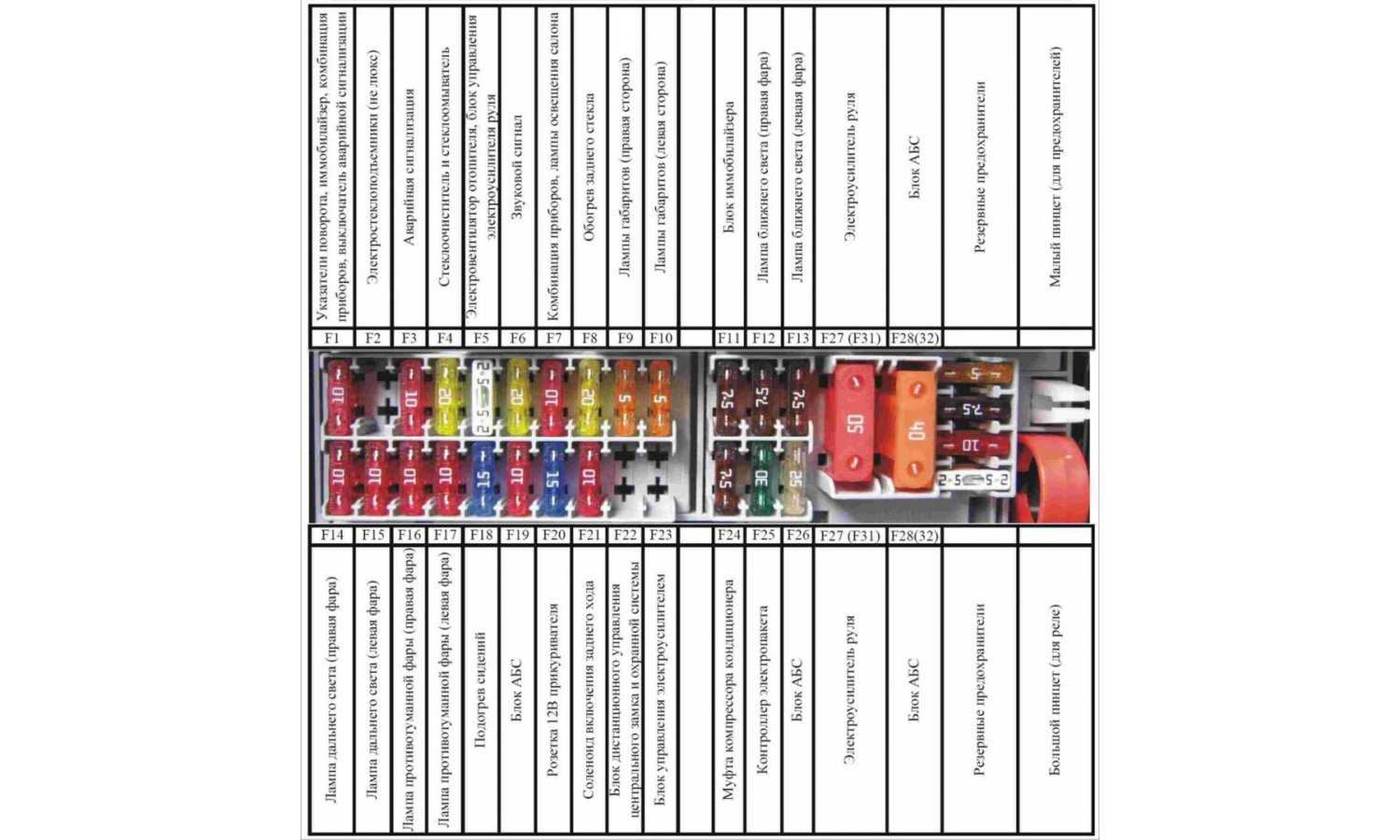

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

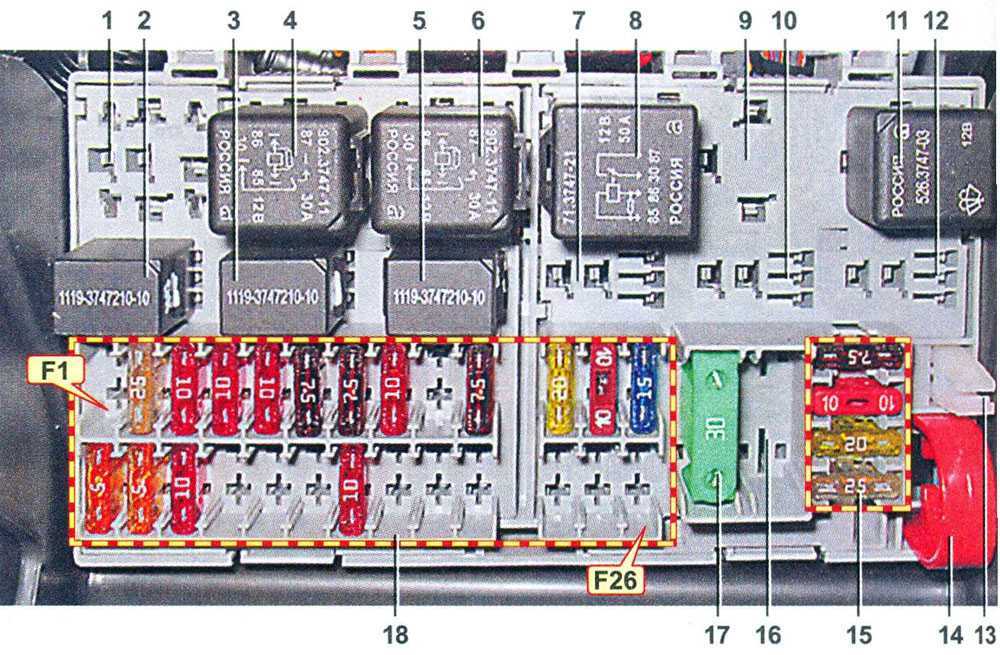

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Предохранитель датчика скорости Приора: что это?

Предохранитель датчика скорости представляет собой маленький пластиковый или металлический корпус, внутри которого располагается небольшой предохранительный элемент, предназначенный для автоматической разрыва электрической цепи в случае перегрузки или короткого замыкания.

Если предохранитель датчика скорости перегорает, то это может привести к неправильной работе датчика и неверной отображению информации о скорости на приборной панели автомобиля.

Чтобы заменить предохранитель датчика скорости Приора необходимо проделать следующие шаги:

1.	Выключите двигатель автомобиля и отсоедините от него отрицательный провод аккумулятора, чтобы избежать возможных короткого замыкания.
2.	Найдите блок предохранителей, который обычно находится в салоне автомобиля, неподалеку от рулевой колонки. Проверьте схему блока предохранителей, чтобы определить, какой именно предохранитель отвечает за датчик скорости.
3.	С помощью плоскогубцев или специального инструмента аккуратно вытащите перегоревший предохранитель из гнезда блока предохранителей.
4.	Установите новый предохранитель с такими же параметрами (ток и напряжение), как у старого предохранителя. Убедитесь, что он плотно встает в гнездо блока предохранителей.
5.	Включите двигатель автомобиля и проверьте работу датчика скорости. Убедитесь, что он корректно отображает информацию о скорости на приборной панели.

Важно отметить, что замена предохранителя датчика скорости Приора не является сложным процессом и может быть выполнена самостоятельно без помощи специалиста. Однако, если вы не уверены в своих навыках, рекомендуется обратиться за помощью к квалифицированному автомеханику

Для чего нужен прикуриватель?

Прикуриватель можно использовать не только для прикуривания сигарет, но и для более полезных действий. В розетку прикуривателя можно подключить очень много различного оборудования, которое, конечно же, имеет напряжение не выше 12В.

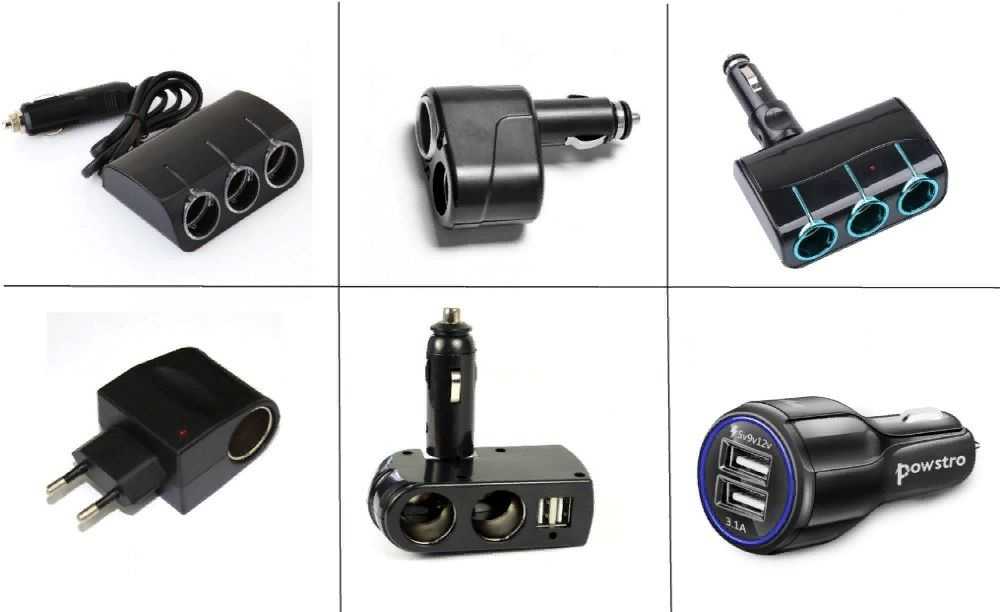

Что можно подключить к прикуривателю:

• Зарядку для телефона, ноутбука или планшета;
• Автомобильный компрессор;
• Видеорегистратор, антирадар;
• Автомобильный холодильник;
• Автомобильный пылесос и т.д.;

В настоящее время автомобильных аксессуаров работающих от прикуривателя огромное количество, такое подключение позволило использовать данные приборы с легкостью.

Неисправности на Нексия

Проблемы со спидометром.

Перестал работать спидометр на Дэу Нексия? Первое, что нужно сделать – уточните индекс двигателя (в зависимости от года выпуска он может быть четырех типов).

Данный параметр очень важен, ведь у каждого из них свои особенности спидометра. К примеру, в двигателях с индексом F16D3 и A15SMS информация к указателю скорости поступает от датчика, а с индексом A15MF и G15MF – через обычный тросовый привод.

У спидометров с тросовым приводом основная неисправность — поломка наконечников троса (со временем их грани просто стираются и перестают нормально работать). Чтобы определить проблему, необходимо снять щиток приборов и открутить гайку, которой крепится трос.

Если с наконечником все нормально, возьмите в руки трос и попробуйте немного проехаться. В случае, когда вращения в руке нет, необходимо лезть под капот и скручивать гайку, которая крепит трос к редуктору.

Здесь могут «всплыть» такие неисправности, как плохо закрученная гайка, срезанные зубья на шестернях редуктора или же поврежденный наконечник троса.

Для двигателей F16D3 и A15SMS, где стоит электронный спидометр, основной неисправностью может быть датчик скорости.

Популярные причины — попадание влаги или поломка самого узла. Чтобы проверить датчик, можно попробовать снять его и покрутить вал с помощью дрели или шуроповерта. Если спидометр работает нормально, тогда причина в пластмассовых шестеренках редуктора.

Не работает тахометр.

Самой частой неисправностью тахометра на Нексия является пробой высоковольтных проводов.

Часто неисправность с подергиванием стрелки на приборе исчезает уже после первого продергивания провода между трамблером и катушкой зажигания.

Диагностировать такую неисправность можно в темное время суток, когда искры хорошо видно.

Если же с катушкой и проводами все нормально, а тахометр все равно отказывается работать, ищите проблему в коммутаторе или же проводах, отходящих от него к тахометру.
