Типы двигателей автомобилей: характеристики

Из какого металла сделан блок двигателя и цилиндры

В течении нескольких десятков лет моторы изготавливались исключительно из стали, алюминия, чугуна и других сплавов. Сохранявшийся тренд на уменьшение габаритов и массы, с одновременным увеличением мощности, привел к тому что двигатели всё чаще делают с применением пластика. Но в серийном производстве автомобилей самым популярным оставался чугун. Чтобы определить тип металла в двигателе внутреннего сгорания нужно его разобрать

Если вы решили сдать на металл ДВС, то принимайте во внимание, что обычно моторы принимают как чермет, если его транспортируют в пункт приема в собранном состоянии

Двигатели из чугуна

При производстве автомобильных двигателей внутреннего сгорания, уже целый век сохраняет лидерство чугун. Данный материал обладает рядом преимуществ перед аналогичными сплавами, кроме небольшой стоимости. Достоинствами чугуна в автомобилестроении считают:

• Высокая технологичность изготовления деталей, возможность механической обработки;
• Термостойкость и износостойкость выше чем у других сплавов;
• Жесткость материала и одновременно демпфирующие характеристики обеспечивают надежность двигателя;
• Возможность устанавливать крепежные элементы сразу в блок двигателя;
• Простой и доступный ремонт, пайка поверхностей.

Кроме того, двигатели из чугуна имеют стоимость ниже аналогичных моделей из алюминия. Но существуют у данного материала и свои недостатки. Главный минус чугунного мотора – его огромная масса.

Современные двигатели внутреннего сгорания изготавливают зачастую из инновационного сплава – белого чугуна. Производится это при помощи лазерного отбеливания: серый чугун переплавляют в тонкий слой белого. Этот материал обладает повышенной твердостью и более долговечен. При этом обычно двигатели из белого чугуна при повреждении верхнего слоя силового агрегата, сложно ремонтировать из-за высокой твердости металла. Белый чугун покрывает часть поверхности силового агрегата и обычно наносится на серый чугун, который является основным материалом.

Двигатели из алюминиевого сплава

Обычно в двигателях внутреннего сгорания, алюминий выполняет второстепенную роль и не является основным материалом. Полностью силовой агрегат изготавливают только из кремниево-алюминиевых сплавов. Такие двигатели стоят дорого, но имеют значительно меньшую массу при повышенной мощности. Они используются в гибридах, также из него создают двигатели для болидов Формулы-1 (F1). В обычных двигателях алюминий может использоваться в следующих деталях:

• Гильза вставного или залитого типа;
• Шпильки для предохранения срывов резьбы;
• Крышки подшипников;
• Поршни, крышка, блок и другие элементы двигателя.

Массово алюминиевые двигатели использовали именно для гоночных автомобилей, поэтому и сегодня применение направленно именно на спортивные машины. Алюминий мягкий и легкий материал, поэтому он помогает значительно снизить массу и габариты двигателя.

Моторы из алюминиево-кремниевых сплавов изготавливали такие компании как BMW, Audi, Porsche, Mercedes-Benz, Chevrolet. Такие силовые агрегаты покрывались никелевым покрытием, что позволяет увеличить КПД мотора в разы. В России автомобили с алюминиевыми движками не возымели популярности, из-за быстрого химического разрушения «никасила». Некоторые сорта топлива, с высоким содержанием серы (например сорта топлива из Российской Федерации), способны разрушить шатун или сжечь поршень. Многие двигатели из алюминия быстро изнашивались. Именно в связи с этими недостатками, популярность алюминиевые моторы не возымели.

Двигатели магниевые и остальные

Кроме алюминия, серого и белого чугуна, а также алюминия, при производстве двигателей внутреннего сгорания используются также и другие металлы, например, стальные и магниевые сплавы

Применение инновационных материалов актуально в основном для использования в скоростных автомобилях, где важно сохраняя мощность движка снизить общую массу транспортного средства. В таком случае автопроизводитель может использовать легкие сплавы не только в роли второстепенного материала, но и вместе чугуна

Типы двигателей

Двигатель — устройство, преобразующее энергию сгорания топлива в механическую работу. Практически все автомобильные двигатели работают по циклу, состоящему из четырех тактов:

• впуск воздуха или его смеси с топливом;
• сжатие рабочей смеси,
• рабочий ход при сгорании рабочей смеси;
• выпуск отработавших газов.

Наибольшее распространение в автомобилях получили поршневые двигатели — бензиновые и дизели.

Бензиновые двигатели имеют принудительное зажигание топливо-воздушной смеси искровыми свечами. Различаются по типу системы питания:

• в карбюраторных смешение бензина с воздухом начинается в карбюраторе и продолжается во впускном трубопроводе. В настоящее время выпуск таких двигателей снижается из-за низкой экономичности и несоответствия современным экологическим нормам;
• в впрысковых двигателях топливо может подаваться одним инжектором (форсункой) в общий впускной трубопровод (центральный, моновпрыск) или несколькими инжекторами перед впускными клапанами каждого цилиндра (распределенный впрыск). В них возможно некоторое увеличение максимальной мощности и снижение расхода бензина и токсичности отработавших газов за счет более точной дозировки топлива электронной системой управления двигателем;
• двигатели с непосредственным впрыскиванием бензина в камеру сгорания, который подается в цилиндр несколькими порциями, что оптимизирует процесс сгорания, позволяет двигателю работать на обедненных смесях, соответственно уменьшается расход топлива и выброс вредных веществ.

Дизели — двигатели, в которых воспламенение смеси топлива с воздухом происходит от повышения ее температуры при сжатии. По сравнению с бензиновыми эти двигатели обладают лучшей экономичностью (на 15-20%) благодаря большей (в два и более раз) степени сжатия (см. ниже), улучшающей процессы горения топливо-воздушной смеси. Достоинством дизелей является отсутствие дроссельной заслонки, которая создает сопротивление движению воздуха на впуске и увеличивает расход топлива. Максимальный крутящий момент (см. ниже) дизели развивают на меньшей частоте вращения коленчатого вала (в обиходе — “тяговиты на низах”).

Дизели устаревших конструкций обладали по сравнению с бензиновыми двигателями и рядом недостатков:

• большей массой и стоимостью при одинаковой мощности из-за высокой степени сжатия (в 1,5-2 раза больше), увеличивавшей давление в цилиндрах и нагрузки на детали, что заставляло изготавливать более прочные элементы двигателя, увеличивая их габариты и вес;
• большей шумностью из-за особенностей процесса горения топлива в цилиндрах;
• меньшими максимальными оборотами коленвала из-за более высокой массы деталей, вызывавшей большие инерционные нагрузки. По этой же причине дизели, как правило, менее приемисты — медленнее набирают обороты.

Роторно-поршневой двигатель (Ванкеля) — в нем ротор-поршень совершает не возвратно-поступательное движение, как в бензиновых двигателях и дизелях, а вращается по определенной траектории. Благодаря этому он обладает хорошей приемистостью — быстро набирает обороты, обеспечивая автомобилю хорошую динамику разгона. Из-за конструктивных особенностей степень сжатия ограничена, поэтому работает только на бензине и обладает худшей экономичностью из-за формы камеры сгорания

Раньше его недостатком был меньший ресурс, а теперь и невысокие экологические показатели, которым сейчас уделяется большое внимание

Гибридная силовая установка представляет собой комбинацию поршневого двигателя (как правило, дизеля), электродвигателя, генератора и тяговых (тяговая аккумуляторная батарея, в отличие от стартерной, рассчитана на разряд большими токами (50-100 А) в течение 30-60 минут) аккумуляторных батарей. Работа этой установки происходит в различных режимах в зависимости от характера движения автомобиля. При интенсивном разгоне вместе работают поршневой и электрический двигатели. Во время торможения двигателем за счет энергии замедления генератор заряжает аккумуляторные батареи. При движении в городском цикле может работать только электродвигатель. Все это позволяет, сохраняя (или даже улучшая) динамику разгона, значительно повысить экономичность и снизить выброс вредных веществ.

Разновидности двигателей внутреннего сгорания двухтактного и четырехтактного типа

Большинство силовых установок на современных машинах относятся к четырехтактным. Двухтактные можно встретить намного реже. В двухтактниках – рабочий цикл (все 4 фазы – впуск, сжатие, рабочий ход и выпуск) приходится на всего два хода поршня между ВМТ и НМТ (верхней и нижней мертвой точкой), на один оборот коленвала. В четырехтактниках – движение происходит на каждый этап, 4 раза (вниз-вверх, вниз-вверх), 2 оборота «колена».

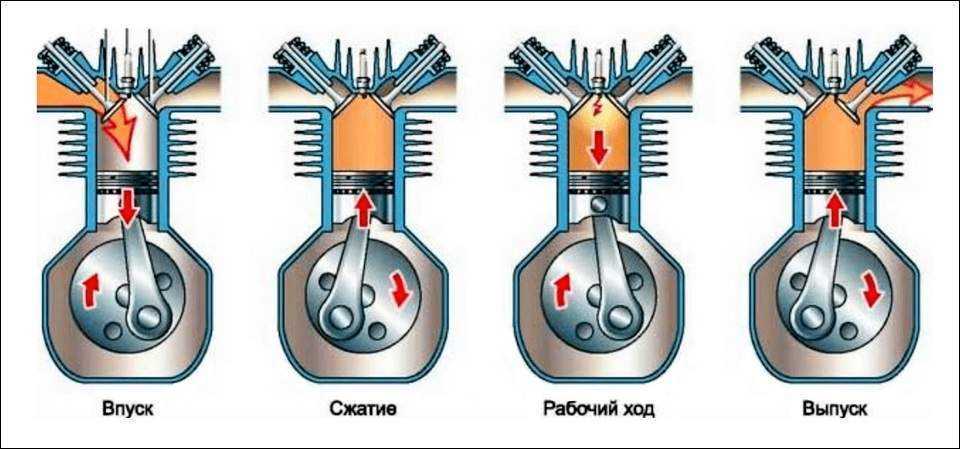

Схема работы 4‐х тактного двигателя

Двухтактный цикл позволяет сделать двигатель менее оборотистым и в 1,5 раза более мощным, чем такой же по объему четырехтактный, но ценой экономичности (от 15 до 30%) и большей токсичности выхлопа из-за необходимости добавлять масло непосредственно в горючее. В четырехтактном – сгорание смеси происходит более полно, исключая потери части топливной смеси, вылетающей в выпускной тракт, однако, большой процент выдаваемого крутящего момента уходит на компенсацию тепловых и мощностных потерь от вдвое большего количества ходов поршня (и необходимости тормозить-разгонять значимую массу в ЦПГ).

В итоге «экологичность» и экономичность, все же, «победили», и бензиновые двухтактники (к тому же, требовавшие более интенсивного теплоотвода) в массовом производстве силовых установок для легковушек и грузовиков уступили место четырехтактникам. А вот в танкостроении и авиации, где с потерями масла и экономичностью считаться не принято, наоборот – двигатель 2Т типа «прижился» хорошо.

Все знают, что двух и четырехтактными бывают бензиновые моторы, а четырехтактными – дизели, но не все знают, что на самом деле двухтактный дизель тоже существует. Разработанный больше 120 лет назад, он спроектирован по схеме встречного движения двух поршней в одном цилиндре. Их верхушки в ВМТ создают одну общую камеру сгорания, воспламенение смеси – тоже «одно на двоих». Двигаясь в противоположных направлениях, поршни толкают каждый свой коленвал, тем самым компенсируя вибрации друг друга. Интересно, что подобная схема допускает создание как дизельного, так и бензинового мотора: бензиновый вариант такого «оппозита» раньше устанавливался на немецкие самолеты Юнкерс, а сегодня – усовершенствованный вариант двухтактного дизеля применяется в тепловозах серий ТЭ3 и ТЭ10, в танках (движки 5ТДФ и 6ТД), на малых судах.

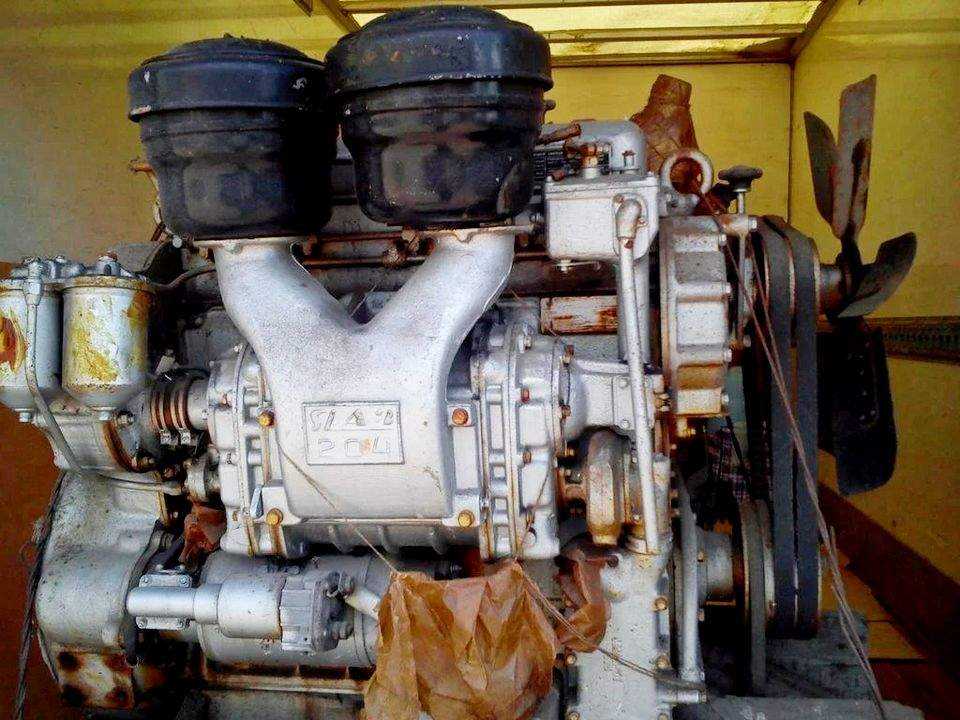

2‐х тактный 4‐х цилиндровый двигатель ЯАЗ−204

Как выбрать автомобиль с правильным мотором

При выборе автомобиля одним из самых важных аспектов является его мотор. От правильного выбора мотора зависит мощность, экономичность и надежность автомобиля

В этой статье мы расскажем, на что нужно обратить внимание при выборе автомобиля с правильным мотором

1. Тип мотора

Первым шагом при выборе автомобиля с правильным мотором является определение его типа. Есть несколько основных типов моторов: бензиновые, дизельные и электрические. Каждый из них имеет свои преимущества и недостатки.

Дизельные моторы обладают более высоким крутящим моментом и экономичностью, однако они более дороги в обслуживании и имеют более жесткую конструкцию.

Электрические моторы ультраэкономичны и экологичны, но они ограничены в запасе хода и требуют зарядки.

2. Мощность и крутящий момент

При выборе автомобиля необходимо обратить внимание на его мощность и крутящий момент. Мощность определяет общую производительность автомобиля, а крутящий момент влияет на его ускорение и динамику

Чем выше мощность и крутящий момент, тем быстрее автомобиль может разгоняться и преодолевать горы. Однако не стоит забывать о том, что высокая мощность также значит большее потребление топлива и более высокие эксплуатационные расходы.

3. Экономичность

Как уже упоминалось выше, тип мотора сильно влияет на экономичность автомобиля. Бензиновые и дизельные моторы имеют разные показатели расхода топлива.

Если вы часто ездите на дальние расстояния, то более экономичным вариантом может быть дизельный мотор. В случае же, если вам необходим автомобиль для городских поездок, то бензиновый мотор может быть достаточным.

4. Надежность и долговечность

При выборе автомобиля с правильным мотором также стоит обратить внимание на его надежность и долговечность. Это можно сделать путем изучения отзывов владельцев или специализированных рейтингов автомобилей

Некоторые моторы известны своей долговечностью и надежностью, в то время как другие могут иметь проблемы с определенными деталями или частями

Исследуйте и обратите внимание на такую информацию перед совершением покупки

5. Трансмиссия

Тип и характеристики трансмиссии также влияют на производительность и экономичность автомобиля. Ручная или автоматическая трансмиссия может быть лучшим выбором в зависимости от ваших предпочтений и стиля вождения.

Автомобили с ручной трансмиссией обычно имеют более низкие расходы топлива, но требуют большего внимания и навыков вождения. Автомобили с автоматической трансмиссией более удобны и легки в управлении, но могут быть менее экономичными.

Заключение

Выбор автомобиля с правильным мотором важен для обеспечения комфортной и надежной езды

При выборе автомобиля обратите внимание на тип мотора, его мощность, экономичность, надежность и характеристики трансмиссии. Проанализируйте свои потребности, стиль вождения и бюджет, чтобы сделать правильный выбор

Как часто менять масло в мотоцикле

Периодичность замены в двигателе и вилке, как проверить уровень, какой смазочный продукт использовать – все это подробно описана в инструкции производителя вашей мототехники. Общепринятая норма – через каждые 6 000 км пробега. Периодичность может сократиться в зависимости от условий эксплуатации:

• вы увлекаетесь агрессивной манерой вождения;
• при езде на короткие дистанции, с частыми остановками.

Полезный совет: если вы используете свой мотоцикл нечасто, или наоборот очень интенсивно, то дешевле будет покупать смазочный материал более низкого, чем рекомендовано, качества.

голоса

Рейтинг статьи

Устройство двигателя внутреннего сгорания

При разнообразии конструктивных решений устройство у всех ДВС схоже. Двигатель внутреннего сгорания образован следующими компонентами:

• Блок цилиндров . Блоки цилиндров – цельнолитые детали. Более того, единое целое они составляют с картером (полой частью). Именно на картер ставят коленчатый вал). Производители запчастей постоянно работают над формой блока цилиндров, его объемом. Конструкция блока цилиндров ДВС должна чётко учитывать все нюансы от механических потерь до теплового баланса.
• Кривошипно-шатунный механизм (КШМ) – узел, состоящий из шатуна, цилиндра, маховика, колена, коленвала, шатунного и коренного подшипников. Именно в этом узле прямолинейное движение поршня преобразуется непосредственно во вращательное. Для большинства традиционных ДВС КШМ – незаменимый механизм. Хотя ряд инженеров пытаются найти замену и ему. В качестве альтернативы КШМ может рассматриваться, например, система кинематической схемы отбора мощности (уникальная российская технология, разработка научных сотрудников из «Сколково», направленная на погашение инерции, снижение частоты вращения, увеличение крутящего момента и КПД).

Газораспределительный механизм (ГРМ). Присутствует у четырехтактных двигателей (что это такое, ещё будет пояснено в блоке, посвященном принципу работы ДВС). Именно от ГРМ зависит, насколько синхронно с оборотами коленчатого вала работает вся система, как организован впрыск топливной смеси непосредственно в камеру, под контролем ли выход из нее продуктов сгорания.

Основным материалом для производства ГРМ выступает кордшнуровая или кордтканевая резина. Современное производство постоянно стремится улучшить состав сырья для оптимизации эксплуатационных качеств и повышения износостойкости механизма. Самые авторитетные производители ГРМ на рынке – Bosch, Lemforder, Contitech (все – Германия), Gates (Бельгия) и Dayco (США).

Замену ГРМ проводят через каждые0 км пробега. Всё зависит от конкретной модели авто (и регламента на неё) и особенностей эксплуатации машины.

Привод газораспределения нуждается в систематическом контроле и обслуживании. Если пренебрегать такими процедурами, ДВС может быстро выйти из строя.

• Система питания . В этом узле осуществляется подготовка топливно-воздушной смеси: хранение топлива, его очистка, подача в двигатель.
• Система смазки . Главные компоненты системы – трубки, маслоприемник, редукционный клапан, масляный поддон и фильтр. Для контроля системы современные решения также оснащаются датчиками указателя давления масла и датчиком сигнальной лампы аварийного давления. Главная функция системы – охлаждение узла, уменьшение силы трения между подвижными деталями. Кроме того, система смазки выполняет очищающую функцию, освобождает двигатель от нагара, продуктов, образованных в ходе износа мотора.
• Система охлаждения . Важна для оптимизации рабочей температуры. Включает рубашку охлаждения, теплообменник (радиатор охлаждения), водяной насос, термостат и теплоноситель.

В LMS ELECTUDE системе и времени впрыска уделяется особое внимание. Любой автомеханик должен понимать, что именно от исправности системы впрыска, времени впрыска зависит способность оперативно изменять скорость движения авто

А это одна из важнейших характеристик любого мотора.

Тонкий нюанс! При изучении устройства нельзя проигнорировать и такой элемент, как датчик положения дроссельной заслонки. Датчик не является частью ДВС, но устанавливается на многих авто непосредственно рядом с ДВС.

Датчик эффективно решает такую задачу, как передача электронному блоку управления данных о положении пропускного клапана в определенный интервал времени. Это позволяет держать под контролем поступающее в систему топливо. Датчик измеряет вращение и, следовательно, степень открытия дроссельной заслонки.

А изучить устройство мотора основательно помогает дистанционный курс для самообучения «Базовое устройство двигателя внутреннего сгорания автомобиля», на платформе ELECTUDE

Принципиально важно, что каждый может пошагово продвинуться от теории, связанной с ДВС и его составными частями, до оттачивания сервисных операций по регулировке. Этому помогает встроенный LMS виртуальный симулятор

Описание

163FML является двигателем новой конструкции, сочетающей все особенности и преимущества подобных отечественных и зарубежных моделей. Его отличат не только мощность и экономичность, но и малый шум, и хороший внешний вид. Двигатель 16ЗFML станет Вашим отличным выбором.

Тип	4х-тактный, одноцилиндровый, с воздушным охлаждением
Рабочий объем цилиндра, куб.см.	197
Диаметр и ход поршня, мм	63,0×67,0
Мощность, кВт (л.с.) при, об/мин	13,1 (13,7)/7500
Макс, крутящий момент, Н.м при, об/мин	14,0/6500
Степень сжатия геометрическая	9,0:1
Система запуска	электрический и кик-стартер
Система смазки	масляный насос
Система зажигания	бесконтактная, конденсаторная
Топливо	бензин с октановым числом не менее 90

Данные двигатели устанавливаются практически во всех моделях китайских мотоциклов типа стрит, эндуро, Муравей.

Двигатель CG – является миксом надежности, простой конструкции и низкой себестоимости изготовления. Он был разработан корпорацией Honda в 50-х годах прошлого столетия и появился в Китае в 1984 году. Он завоевал большую популярность в конце 80-х сначала в прибрежных районах Китая, а затем распространился далее на всю остальную территорию. В то время китайская промышленность не могла законно изготавливать этот двигатель, но т.к. мотор был очень надежным, то многие мотоциклы с этим двигателем ввозились контрабандно в большом количестве.

Затем, когда появилась возможность импортировать комплектующие к мотоциклам – они стали собираться на китайских заводах. При этом качество собранных изделий более или менее соответствовало оригиналу.

Огромным плюсом является наличие нижнего распредвала, дающего мотору огромную тягу на низких оборотах. Более того, в данной линейке имеются образцы двигателей, как с масляным, так и с водным охлаждением.

CG – двигатели из-за ГРМ на толкателях менее оборотисты (высокие обороты им противопоказаны), на высоких оборотах у мотора быстро падает мощность, более надежны в силу отсутствия цепи ГРМ, медленнее набирают обороты. Как правило обладают более «спокойным» характером и лучшей тягой на низких оборотах. Менее требовательны к качеству масла.

Разновидностей этого мотора много как по кубатуре, так и по «начинке». Изначальный рабочий объем, заложенный хондовскими конструкторами в 70-х, составлял 125 см 3 . Позже китайцы расточили цилиндр, увеличив рабочий объем до 150, 200, 223, 232 и 250 см 3 . Поскольку при больших «кубах» стали одолевать вибрации, в переднюю часть картера вписали балансировочный вал. Внешне такой мотор распознается по «аппендиксу» спереди, из-за чего пришлось перекомпоновывать раму. В последних доработках двигателя получилось снизить вибрацию и многие мотоциклы стали оснащать таким двигателем. Имеются версии с воздушно-масляным и даже жидкостным охлаждением. Помимо вариантов передаточных отношений в пределах штатных 5 передач, для ATV выпускают версии с 4 передачами вперед и задним ходом, а также с выходной вилкой карданного вала.

Расшифровка китайских двигателей:

Первая цифра шифра соответствует числу цилиндров. Буква Р означает горизонтальное расположение, при V-образном расположении двух цилиндров ставиться буква V, привертикальном расположении цилиндра (или если их два параллельно) буква не ставится. Вторая и третья цифры – округленный (в большую сторону) диаметр цилиндра в миллиметрах. Первая буква после цифр обозначает тип системы охлаждения: F – воздушное, потоком набегающего воздуха; Q – принудительное воздушное, когда пропущена буква перед буквой М – значит, охлаждение жидкостное. Сама же буква М, всегда присутствующая в обозначении, относит двигатели к мотоциклетному типу. Следующая буква – код рабочего объема в см/куб: А –

Источник

Классификация двигателей

Двигатели разделяют по нескольким параметрам: рабочему циклу, типу конструкции, типу подачи воздуха.

Классификация двигателей в зависимости от рабочего цикла

В зависимости от цикла, описывающего термодинамический (рабочий процесс), выделяют два типа моторов:

• Ориентированные на цикл Отто . Сжатая смесь у них воспламеняется от постороннего источника энергии. Такой цикл присущ всем бензиновым двигателям.
• Ориентированные на цикл Дизеля . Топливо в данном случае воспламеняется не от искры, а непосредственно от разогретого рабочего тела. Такой цикл лежит в основе работы дизельных двигателей.

Чтобы работать с современными дизельными моторами, важно уметь хорошо разбираться в системе управлениям дизелями EDC (именно от неё зависит стабильное функционирование предпускового подогрева, системы рециркуляции отработанных газов, турбонаддува), особенностях системы впрыска Common Rail (CRD), механических форсунках, лямбда-зонда, обладать навыками взаимодействия с ними. А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска

Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов

А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска

Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов

И изучение дизелей, и бензодвигателей должно быть целенаправленным и последовательным. Рациональный вариант – изучать дизельные ДВС в виде модулей.

Классификация двигателей в зависимости от конструкции

Поршневой . Классический двигатель с поршнями, цилиндрами и коленвалом. При работе принципа ДВС рассматривалась как раз такая конструкция. Ведь именно поршневые ДВС стоят на большинстве современных автомобилей.

Роторные (двигатели Ванкеля) . Вместо поршня установлен трехгранный ротор (или несколько роторов), а камера сгорания имеет овальную форму. У них достаточно высокая мощность при малых габаритах, отлично гасятся вибрации. Но производителям невыгодно выпускать такие моторы. Производство двигателей Ванкеля дорогостоящее, сложно подстроиться под регламенты выбросов СО2, обеспечить агрегату большой срок службы. Поэтому современные мастера СТО при ремонте и обслуживании с такими автомобилями встречаются крайне редко

Но знать о таких двигателях также очень важно. Может возникнуть ситуация, что на сервис привезут автомобили Mazda RX-8

RX-8 (2003 по 2012 годов выпуска) либо ВАЗ-4132, ВАЗ-411М. И у них стоят именно роторные двигатели внутреннего сгорания.

Классификация двигателей по принципу подачи воздуха

Подача воздуха также разделяет ДВС на два класса

• Атмосферные . При движении поршня мотор затягивает порцию воздуха. Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.
• Турбокомпрессорные . Организована дополнительная подкачка воздуха в камеру сгорания.

Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.

Атмосферные системы активно встречаются как среди дизельных, так и бензиновых моделей. Турбокомпрессорные ДВС – в большинстве своём, дизельные двигатели. Это связано с тем, что монтаж турбонаддува предполагает достаточно сложную конструкцию самого ДВС. И на такой шаг готовы пойти чаще всего производители авто премиум-класса, спорткаров. У них установка турбокомпрессора себя оправдывает. Да, такие решения более дорогие, но выигрыш есть в весе, компактности, показателе крутящего момента, уровни токсичности. Более того! Выигрыш есть и в расходе топлива. Его требуется существенно меньше.

Очень часто решения с турбокомпрессором выбирают автовладельцы, которые предпочитают агрессивный стиль езды, высокую скорость.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

1. Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.

2. Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.

3. Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.

4. Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.

5. Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.

6. Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».

7. Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.

8. Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.
9. Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система

Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.
