Обозначения индикаторов на приборной панели автомобиля

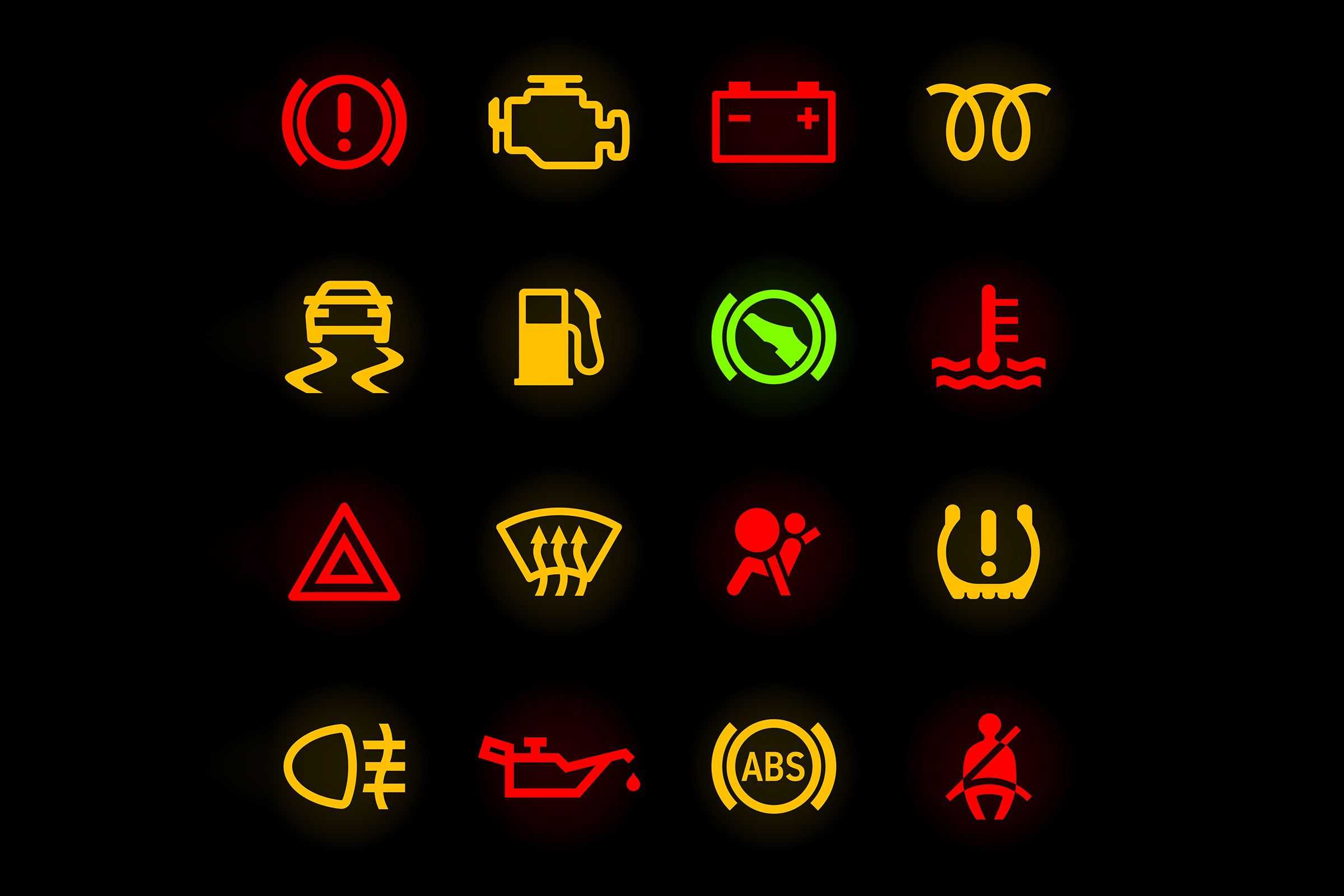

Знаки, содержащие предупреждающую информацию

 Кроме информационных, большое значение для владельцев техники имеют предупреждающие значки на приборной панели. Рулевое колесо желтого цвета сигнализирует о необходимости адаптации системы. Если цвет меняется на красный и одновременно появляется восклицательный знак, имеется неисправность гидро- или электроусилителя. В таких ситуациях для поворота руля требуется прикладывать значительные усилия.

 На большинстве современных авто присутствует индикатор иммобилайзера. При закрытом автомобиле значок мигает, белый цвет говорит о штатном режиме встроенной противоугонной системы. В ситуациях, когда значок горит постоянно, причина может заключаться в неактивированном иммобилайзере, проблеме считывания метки, поломке противоугонного устройства.

 Когда владелец ставит автомобиль на ручной тормоз, загорается соответствующая индикация на приборной панели. Такой же значок постоянно горит, если тормозные колодки или диски сильно изношены, уровень тормозной жидкости не соответствует заводским параметрам. При наличии электронной системы ручного тормоза лампочка горит при поломках или дефектах датчиков, концевиков.

  Индикация в виде бачка с охлаждающей жидкостью может появляться в нескольких случаях. Если загорается красная лампа со шкалой градусника, в системе охлаждения силового агрегата температура слишком высокая. Желтый цвет индикатора с бачком говорит о низком уровне тосола или антифриза в системе. В некоторых случаях лампочка загорается произвольно, при сбоях в работе поплавков или датчиков.

 Характерный для любых авто и понятный значок омывателя загорается при низком уровне жидкости в расширительном баке. Кроме минимального уровня жидкости, индикация может говорить о поломке датчиков уровня, если контакты окислились и покрылись налетом. Для отдельных марок и моделей авто индикация срабатывает при использовании некачественной жидкости, не соответствующей требованиям производителя.

  Для техники с антипробуксовочной системой значок ASR свидетельствует о ее неисправности. Электроника данной системы работает в связке с АБС. Горящая постоянно лампочка говорит о поломках антипробуксовочной системы. Изображение и надписи индикатора могут выглядеть по-разному. Стандартными являются лампочки в форме надписи ASR, значки автомобиля на скользкой дороге, треугольник, обведенный стрелкой.

 Излишне высокая температура катализатора сообщается владельцу загоранием соответствующей лампочки на панели приборов. Автомобиль реагирует на такую ситуацию резким снижением мощности. Причины перегрева определяются плохой работой зажигания, а также засоренностью сот катализатора. При выходе модуля из строя расход бензина или дизельного топлива существенно возрастает.

 Поломка системы отвода выхлопных газов также имеет свой индикатор на панели приборов. Чаще всего индикация появляется после заправки топливом низкого качества, а также при наличии ошибки датчика лямбда зонда. Топливо сгорает в двигателе не полностью, пламя проникает в выхлопную систему, увеличивается содержание вредных веществ, появляется индикация. Для выявления причины поломки и ее устранения требуется диагностика в сервисном центре.

Фольксваген

Ввиду широкого ассортимента моделей с 2008 года на автомобилях устанавливаются разные блоки управления. Таким образом, для понимания точного значения указателей приборной панели потребуется изучить сервисное руководство машины.

Однако на моделях типа:

• Тигуан;
• Пассат Б5/Б6;
• Поло Седан;
• Гольф 4.

Имеются общие символы. К примеру, устройство контроля правильности накачки шин сигнализирует водителю о проколе шины красным восклицательным знаком, вписанным в изображение поперечного среза ската.

Также на доске отражаются ошибки АБС, неисправности уровня тормозной жидкости.

Лампочка ручника

Итак, изначально (если в машине все работает правильно, нет поломок и проблем) лампочка ручника на приборной панели не является лампочкой ошибки или неисправности. Она должна загораться тогда, когда Вы ставите машину на ручной тормоз. Поставили авто на ручной тормоз — загорелась лампочка, вернули ручник в исходное положение — лампочка погасла. Исходя из этого Вы уже можете догадаться, что сама по себе лампочка ручника на приборной панели связана с тормозной системой.

И если лампочка ручника не тухнет, если она загорается, моргает во время движения и абсолютно не реагирует на включение / отключение стояночного тормоза, то в машине возникла неисправность с тормозами

Это очень важно и опасно! И Вам нужно обратиться в автосервис за диагностиком и ремонтом авто.

Значки гибридных и электромобилей

На панели приборов гибридных и электромобилей предусмотрены следующие значки:

– перебои в функционировании основной АКБ или аккумулятора цепи высокого напряжения.

– поломка электропривода. Значок по функционалу идентичен надписи Чек Энджин, используемой в машинах с классическими моторами.

– разрядка батареи высокого напряжения.

– требуется произвести подзарядку АКБ.

– критическое понижение мощности автомобиля.

– отражаются на приборной доске в момент проведения зарядки АКБ.

– режим функционирования гибридной модели переведен на электрическую тягу.

– автомобиль готов к движению.

– сбои в работе системы оповещающей пешеходов звуковым сигналом о приближении электромобиля.

– отклонение гибридной части силовой установки. Желтое свечение сигнализирует о незначительной поломке, а при красном рекомендуется прекратить эксплуатацию.

Что делать, если постоянно горит лампочка ручника

Водитель может и самостоятельно диагностировать проблемы с тормозной системой. Но для этого ему понадобиться яма, подъемник или эстакада. Если гараж оборудован одним из этих приспособлений, то можно справиться с проблемой и без помощи специалистов. Конечно, если вы точно сможете выявить причину неполадки.

После этого проводим следующие действия:

• убеждаемся, что система ручника исправна, для этого несколько раз поднимаем и опускаем рычаг, смотрим на поведение индикатора;
• проверяем уровень тормозной жидкости. Не забываем, что машина должна стоять на ровной поверхности;
• если жидкости недостаточно, то доливаем ее в цилиндр, снова проверяем как работает лампочка ручного тормоза;
• если проблема сохраняется, достаем из бачка системы датчик-поплавок. Его следует очистить и простучать. Иногда проблема кроется в самом датчике;
• проверяем состояние тормозных колодок. Когда они стерты на 80% и больше, датчик может гореть даже при опущенном ручнике. В этом случае колодки следует обязательно заменить на новые.

Если после проведения всех вышеперечисленных действий лампочка ручника все равно горит, следует обратиться к специалистам. Возможно, дело в серьезных неисправностях тормозной системы.

Как исправить ситуацию, когда горит лампочка ручника, показано на видео:

Система тормоза должна оставаться надежной, работать безотказно. Не допускаются промедления при выжиме педали. Приборную панель оборудовали специальным индикатором, который оповещает автовладельца о проблемах. Это своеобразная «лампа ручника». Индикатор демонстрирует знак с изогнутыми линиями. Иногда присутствует аббревиатура Brake.

Когда лампочка так загорится, двигаться будет противопоказано, необходимо выяснять причину недуга. Если автомашину долго эксплуатируют тросы на стояночном тормозе растянутся.

Выясним причины, по которым ручник становится неисправным:

1. По случаю продолжительной эксплуатации «ручника» перетираются жгуты установленного троса.

3. Влияют на функционал раздражители, поэтому тросик установки «закусывает», он разрывается.

4. Многочисленное использование «ручника» при торможении.

В экстренных случаях водитель способен задействовать многие тормозные компоненты. Тогда предстоит монтировать новый элемент.

Операцию реально выполнить, находясь под машиной. Именно индикатор системы указывает водителю об активации тормозного оборудования. Не стоит двигаться в этот период. Перед маневрами убедитесь в мигании лампочки.

Бывает, что с запуском агрегата не светится индикатор на панели, хотя установка зафиксирована. Здесь придется проверять именно состояние индикатора – элемент перегорает, провода обрываются. Надо отметить, что датчики порой подсказывают об отсутствии «тормозухи» а бачке расширительном.

Когда индикатор подозрительно замигал, действуем следующим образом:

1. Подтверждаем состояние неактивности элемента. Достаточно приподнять рычаг и опустить максимально вниз.

2. Оцениваем присутствие жидкости тормозной. Должна отражаться номинальная отметка. Стоит долить состава и вновь рассмотреть индикатор.

3. Возможно, озвученная проблема сохранилась. Тогда датчик поплавка извлекаем из бачка. Прочистим изделие, постукаем по нему. Иногда неверной оказывается диагностика прибора.

4. Проверяем на машине колодки тормоза. Существенно стертые экземпляры способны стать причиной «возгорания» индикатора.

Источник

Как устроен ручник и что нужно для его регулировки

Далее вы узнаете, как подтянуть ручник на Ладе Гранте, но сначала разберёмся, как эта система устроена. Следует сказать, что на всех современных транспортных средствах стояночный тормоз имеет похожую конструкцию и отличается лишь в деталях. Так, на Гранте этот механизм состоит из таких основных элементов:

• рычаг ручника с тягой и двумя гайками (регулировочной и контргайкой);
• уравнитель тросов и распорные планки с рычагом привода тормозных колодок;
• левый и правый тросы привода колодок левого и правого колёс соответственно.

Как вы сумели убедиться, стояночный тормоз имеет довольно простую конструкцию и включает в себя минимальное количество элементов. Благодаря этому, располагая информацией о том, как отрегулировать ручник на Гранте, даже неопытный автолюбитель без особого труда справится с подобной задачей. Тем более что для работы вам понадобится нехитрый набор инструментов, состоящий из двух рожковых гаечных ключей на «13» и ключа-головки на «8». Кроме того, учитывая, что регулировочные работы будут проводиться под днищем автомобиля, придётся воспользоваться домкратом или установить машину над смотровой ямой.

Как поддерживать хорошее состояние тормозной системы и избежать ошибки brake system service required

Тормозная система является одной из важнейших составляющих автомобиля и обеспечивает безопасность во время движения. Постоянная забота о состоянии тормозов может избежать ошибки brake system service required и предотвратить возможные аварийные ситуации.

Регулярная проверка и обслуживание тормозной системы

Для поддержания хорошего состояния тормозной системы необходимо проводить регулярную проверку и обслуживание:

Проверка уровня тормозной жидкости: Проверяйте уровень тормозной жидкости и при необходимости доливайте ее до указанной отметки

Обратите внимание на любые утечки, которые могут указывать на проблемы с тормозами.

Износ тормозных колодок: Регулярно проверяйте износ тормозных колодок. Если они становятся тонкими или изношеными, замените их немедленно

Игнорирование изношенных колодок может привести к повреждению тормозных дисков и ухудшить тормозные характеристики автомобиля.

Проверка тормозных дисков: Проверьте наличие трещин, вмятин или иных повреждений на тормозных дисках. Поврежденные диски также следует заменить, чтобы обеспечить безопасность во время торможения.

Проверка состояния тормозных шлангов и трубок: Регулярно осматривайте тормозные шланги и трубки на наличие износа, повреждений или утечек. Если обнаружены проблемы, замените поврежденные детали.

Правильное использование тормозов

Правильное использование тормозов поможет продлить их срок службы и избежать возникновения ошибки brake system service required:

• Предупреждающее торможение: Используйте тормоза предупредительно, чтобы постепенно снижать скорость автомобиля. Резкое и сильное торможение может негативно повлиять на тормозную систему.
• Избегайте перегрева тормозов: Долгое и интенсивное использование тормозов может вызвать их перегрев. Избегайте частого и длительного торможения, особенно на спусках и при вождении в условиях интенсивного движения.
• Не держите ногу на педали тормоза: Держание ноги на педали тормоза при движении может привести к ее перегреву и износу колодок. Для экономии ресурса системы рекомендуется использовать тормоз сразу после нажатия на педаль и отпустить его при необходимости.

Проведение профилактического обслуживания

Для избежания ошибки brake system service required рекомендуется проводить профилактическое обслуживание у официальных дилеров или квалифицированных автосервисов. Проверка и настройка системы ABS, промывка и прокачка тормозной системы, а также другие процедуры будут выполнены профессионально и гарантированно улучшат работоспособность тормозной системы.

Какие значки на приборной панели означают, что нужно быстрее остановиться

Все мы знаем, что автомобили стали умнее и технологически сложнее. Так, на приборной панели появилось множество непонятных значков и надписей. Многие из них означают, что с вашей машиной случилась беда. Между тем, большая часть автолюбителей просто игнорируют различные предупреждающие значки на приборке. А зря, так как это часто приводит к дорогостоящему ремонту. Вот три самых опасных предупреждения на приборной панели, которые сигнализируют о необходимости немедленной остановки.

Многие владельцы автомобилей, конечно же, знают о самом известном значке «Чек двигателя» (CHECK ENGINE), который предупреждает о проблемах в работе двигателя. Естественно, многие водители считают, что это самый важный индикатор на приборке.

Более того, из-за этого часть автолюбителей полагают, что все остальные предупреждения на приборке не столь важны. Но это не так. Дело в том, что «Чек двигателя» может загореться и не из-за больших проблем, которые не требуют немедленной остановки. Тем более, что обычно, когда на приборке загорается CHECK ENGINE, блок управления двигателем переводит его в аварийный режим, препятствующий при возникновении проблем повреждению силового агрегата.

К сожалению, автолюбители забывают, что помимо индикации «Чек двигателя» существует еще масса различных предупреждений, при появлении которых необходимо остановиться как можно скорее.

Например, недавно мы общались с мотористом, работающим в крупном техническом центре, который поведал нам поучительную историю об одном владельце авто, где вышел из строя дорогой двигатель. И знаете, кто виноват? Сам владелец, который, увидев на приборной панели горящий значок масляной лейки, подумал, что это напоминание о плановой замене моторного масла. В итоге, проигнорировав предупреждение системы о низком давлении масла, хозяин автомобиля собственноручно «убил» достаточно нестарый двигатель.

Так что никогда не оставляйте без внимания ни одно предупреждающее сообщение или горящий значок на приборке. Также не стоит угадывать предназначение того или иного символа или расшифровывать значение появившейся надписи. Вы точно должны знать, что означает тот или иной символ на приборке. Не знаете – учите матчасть, обратившись к руководству по эксплуатации автомобиля или ищите информацию в Сети. Подобная «угадайка» символов на приборке может быть еще хуже, чем простое игнорирование предупреждений. Ведь незнание предназначения значков на приборной панели – это примерно то же, что и попытка исправить проблему, не зная, как это сделать.

Тем не менее давайте сегодня мы не будем говорить о самом распространенном предупреждении, связанном с работой двигателя (Чек двигателя), поскольку об этом у нас уже множество полезных статей. Предлагаем рассмотреть не очень распространенные предупреждения, которые могут появиться на панели приборов, но тем не менее очень важные для владельцев авто, поскольку их игнорирование может обернуться большими проблемами.

Итак, увидев нижеуказанные предупреждающие значки на приборке, стоит немедленно остановиться. Помните, что не все значки на приборной панели говорят об опасности. Обычно они разделены по приоритету. Поэтому вы должны изучить руководство к своей машине, чтобы знать, какие именно сигналы вы не должны оставлять без внимания. Сегодня мы остановимся на трех значках, появление которых свидетельствует о серьезных проблемах.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора

загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Почему и как появляются значки

Принцип появления восклицательных символов примерно одинаковый для всех машин и блоков.

1. В каждом узле современного автомобиля присутствуют соответствующие датчики.
2. При срабатывании сенсора импульс передается на бортовой компьютер.
3. ЭБУ считывает сигналы, и опознает неисправность.
4. Далее из головного блока подается импульс на приборную панель, где подсвечивается соответствующий индикатор.
5. При обнаружении критических поломок ЭБУ или ЭСУД может заблокировать, ограничить функциональность системы, либо вовсе заглушить мотор и препятствовать его запуску до устранения проблемы.

Информационные значки на панели приборов

Квадраты и круги на приборке загораются, мигают, привлекая внимание автовладельца. От того, насколько правильно вы можете расшифровывать знаки на панели в машине и их значение, зависит безопасность поездки. Начните изучение с цветовой индикации

Здесь сигналы напоминают светофор:

Начните изучение с цветовой индикации. Здесь сигналы напоминают светофор:

• Зеленый цвет приборов – все автомобильные системы включены, работают в штатном режиме.
• Желтый – что-то в «организме» авто не в порядке, требуется сервисное обслуживание.
• Красный – тревожный, сообщает о серьезной неисправности. В некоторых ситуациях можно доехать до автомастерской, в критичных же случаях трогаться с места нельзя.

Цветовое обозначение, за малым исключением, принято во всех отечественных и иностранных машинах, поставляемых на российский рынок. Но графическое изображение может разниться, в зависимости от марки и поколения ТС.

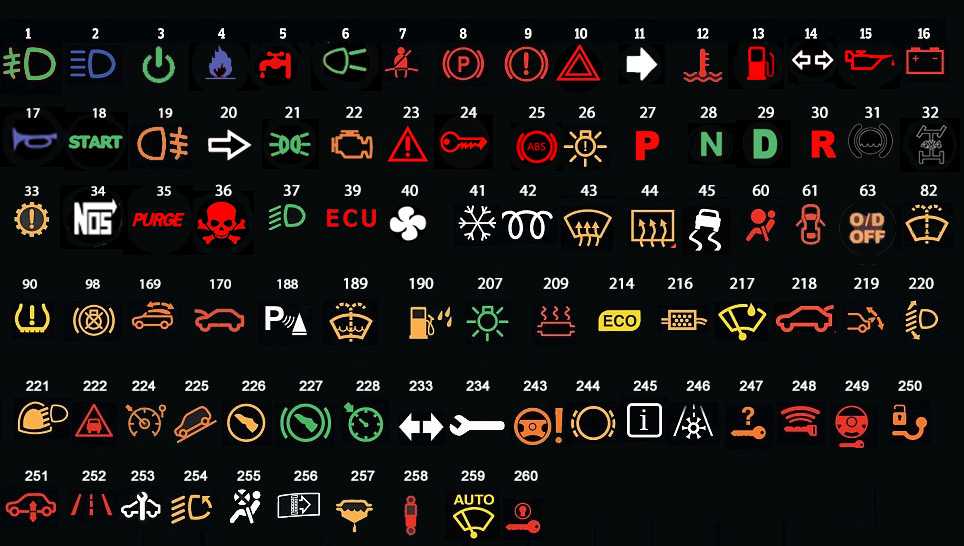

Таблица информационных значков:

Информационные значки на панели

Информационные значки на панели приборов

Лексус

При зажигании включаются вся приборка и спустя 10 секунд гаснет. Если восклицательный знак продолжает гореть – это может свидетельствовать о нарушении работы определенной системы. В зависимости от комплектации, года выпуска и модели, подобная проблема говорит о следующем:

• заканчивается вода в бачке омывателя;
• обнаружена поломка в тормозной магистрали (возможно, барахлит датчик);
• пробито одно или несколько колес;
• система курсовой стабилизации отключена или некорректно работает.

Если же индикатор возникает в комплекте с другими обозначениями, корень зла необходимо искать там, на что указывает дополнительный импульс.

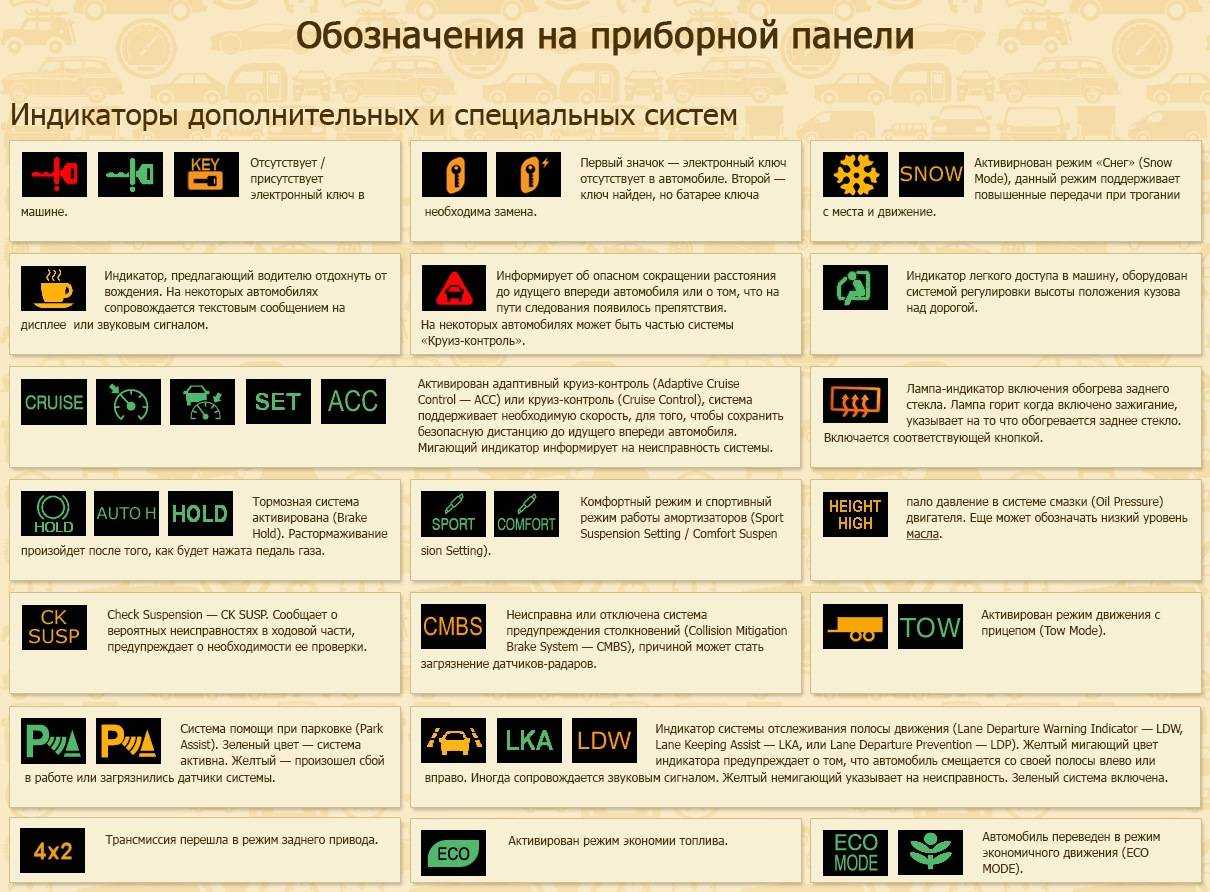

Зеленые значки (информация)

Зеленые, синие и белые лампочки приборной панели несут информацию. Например, при включении дальнего света фар вы увидите синий индикатор.

Когда речь идет о предупреждающих и информационных лампах, всегда обращайтесь к руководству по эксплуатации, если вы видите непонятные сигналы.

Зеленый плюс в шестеренке или треугольник с надпись SHIFT. Это индикаторы переключения передач вверх. Несколько автопроизводителей используют эти символы в автомобилях с механической коробкой передач, чтобы указать, когда лучше переключиться на более высокую передачу для оптимальной экономии топлива.

Зеленая надпись «ECO MODE». Это символ режима экономии топлива. Автопроизводители включают любое количество автоматических регулировок работы, чтобы сделать автомобиль более экологичным или экономичным при нажатии кнопки. Режим ECO может уменьшить кондиционер или величину крутящего момента. На приборной панели автомобилей с опцией ECO mode может быть виден счетчик расхода топлива.

Зеленый значок буквы «P» с антенной направленной на конус. Это символ системы ассистента парковки. Зеленая лампочка будет видна, когда система активирована и работает.

Зеленая фара с косым светом, перечеркнутым волной. Это сигнал противотуманных фар. Индикатор зеленого цвета активен только при включенных противотуманных фарах. Волнистая линия, пересекающая прямые, предназначена для обозначения света, проходящего сквозь туман.

Значок горящей зеленой лампочки. Это индикатор фар. Некоторые автопроизводители используют этот символ при включении головного света. В автомобилях, оборудованных автоматическим включением фар, этот символ появляется, когда переключатель света установлен в положение «Auto».

Значок двух зеленых светящих фар. Индикатор включенных габаритных огней.

Значок зеленой фары, светящей лучами из кружков. Это символ дневных ходовых огней (DRL). Система включает ближний свет фар, когда автомобиль эксплуатируется при дневном свете.

Значок зеленого ключа с восклицательным знаком. Обозначает наличие электронного ключа бесключевого доступа.

Значок зеленого человека, который садится в автомобиль. Это символ легкого доступа. Он встречается на автомобилях с функцией контроля высоты. Индикатор указывает на то, что при выключении автомобиля он опускается для облегчения входа и выхода.

Зеленый значок тормозов с надписью «HOLD». Это символ автоматического стояночного тормоза. Эта система удерживает тормоза в нажатом состоянии при остановке автомобиля и соблюдении других условий. Индикатор указывает на то, что система включена и функционирует должным образом.

Значок зеленого амортизатора с надписью «SPORT» или «COMFORT». Это символы настройки подвески. Во многих автомобилях высокого класса предусмотрена возможность регулировки степени демпфирования амортизатора. Настройки Sport ужесточают, а настройки Comfort или Soft смягчают ход.

Значок зеленого ботинка на педали. Это символ обучения экономичному стилю вождения. Эта функция автоматически активируется при выборе программы вождения ECO.

Значок зеленого автомобиля с надписью EV внутри. Индикатор включенного EV-режима гибридного автомобиля. В этом режиме для движения используется только аккумуляторная батарея без ДВС до тех пор, пока это позволяет состояние батареи.

Значок зеленой сетевой вилки. Это индикатор зарядки батареи гибридного автомобиля. Лампочка будет гореть или мигать во время зарядки основной батареи автомобиля и выключатся после полной зарядки.

Значок синей фары со светом. Это символ включения дальнего света. Этот индикатор активен только при активном (включенном) дальнем свете фар и является стандартом в автомобилях на протяжении десятилетий.

Синий значок градусника с волнами. Синий цвет символа, напоминающего термометр, помещенный в воду, указывает на то, что температура охлаждающей жидкости ниже той, которая необходима для оптимальной работы. Если индикатор мигает красным, а затем синим, это указывает на электрическую неисправность в системе охлаждения.
