Схема подключения камеры заднего вида через реле

Подключение парковочной камеры

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

• магнитолу,
• автомобильный телевизор,
• видеорегистратор,
• навигатор,
• отдельный монитор,
• зеркало заднего вида со встроенным монитором,
• планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

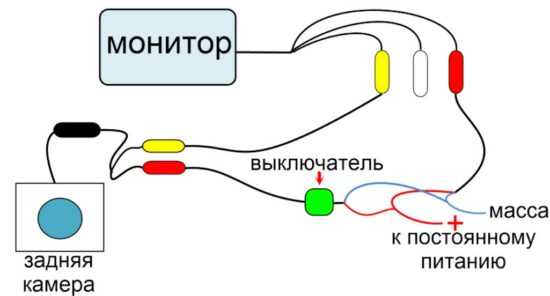

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

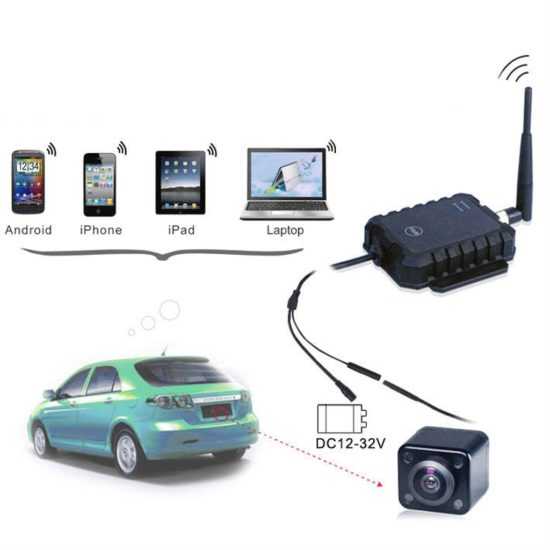

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

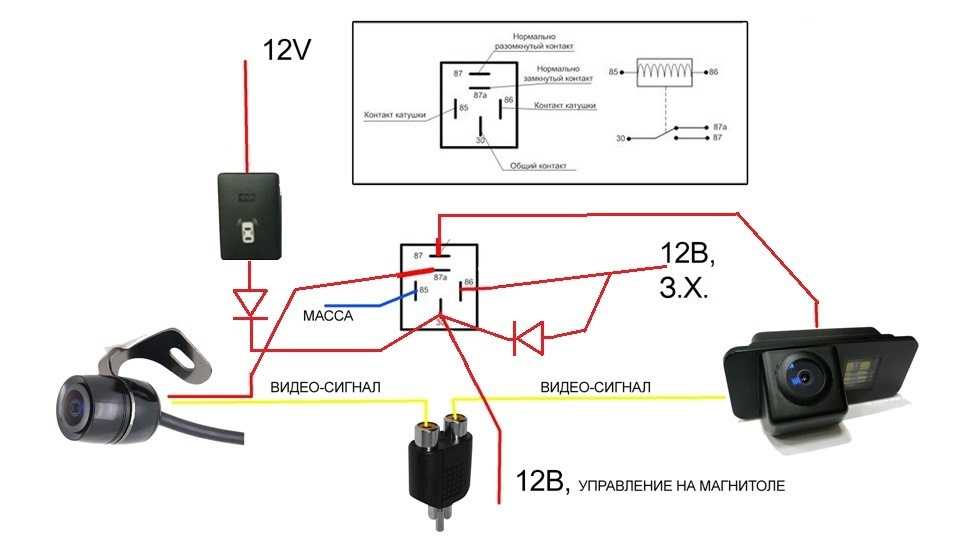

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Какие бывают камеры заднего вида для автомобиля

Устройства различаются по типу передачи сигнала, разрешению матрицы, месту установки и возможностям совместимости с другими девайсами в автомобиле (парктроника, видеорегистратора, мультимедийного комплекса):

• универсальные – для инсталляции в любое доступное место с широким углом обзора;
• номерные – встроенные в рамку автомобильного номера;
• оригинальные – разработанные для установки в элементы задних частей кузова специально для определённых марок машин.

Камера в номерной рамке

От места расположения камеры зависит её функциональность: установленные слишком низко от дорожного полотна будут часто покрываться дорожной пылью, грязью с полной потерей изображения. Универсальные устройства требуют подготовленного места – приходится сверлить бампер, задний плафон или багажник с последующей регулировкой и обработкой кузовных элементов. Готовые штатные рамки с камерой для номерного знака подходят только для тех автомобилей, где номер расположен в более полуметра от дорожного полотна.

Лучший выбор – это специально разработанное устройство для конкретного автомобиля, где учитываются габариты, установочное место, угол обзора и параметры разрешения так, что парковочные линии на дисплее совпадают с данными расстояния парктроника, а картинка максимально точно передаёт «слепую зону».

По типу классификации матрицы, которая отвечает за качество изображения, камеры различают:

• СMOS (cоmplеmentary mеtal-оxidе-sеmicоnductоr) – тип светочувствительной матрицы на встроенном транзисторе с высоким быстродействием до 500 кадров в секунду и низким энергопотреблением.
• CСD (chаrgе-cоuplеd dеvicе) – матрица обратной зарядной связи с высокой чувствительностью, коэффициентом передачи пикселов 100% и низким уровнем светового шума.
• ССD НD – повышенные характеристики высокого разрешения.

Устройства на СМOS требуют дополнительного освещения, при этом учитывают тип источника света – обычный задний фонарь или LED подсветка будет давать блики в темноте, для лучшей светопередачи их снабжают инфракрасным источником света.

Маркировка CСD означает более качественные параметры, которые не нуждаются в световой фильтрации, HD работают в мегапиксельных режимах, передавая высокую детализацию, сравнимую с аналоговым цифровым видео.

При выборе типа матрицы стоит учитывать рекомендации к эксплуатации – более сложные устройства восприимчивы к низким температурам, подвержены влиянию среды (дорожных реагентов) и чаще выходят из строя. Лучшие экземпляры выполнены в герметичном влагозащитном корпусе, оптика покрыта специальным составом, исключающим образованию инея, конденсата на поверхности «глазка» камеры.

Способы и схемы подсоединения камеры заднего вида к монитору

Кроме классического способа с прокладкой кабелей есть более продвинутый вариант — беспроводное соединение. Не понадобится снимать обшивку, протаскивать и крепить провода, достаточно приобрести беспроводной модуль. Он устанавливается «по соседству» с камерой и питается от задних фар.

Беспроводное соединение

Подключение через реле нужно при возникновении помех на экране вследствие нестабильного напряжения или применения ШИМ-модуляции. Вдобавок, у ряда автомобилей камеры не запускаются вообще.

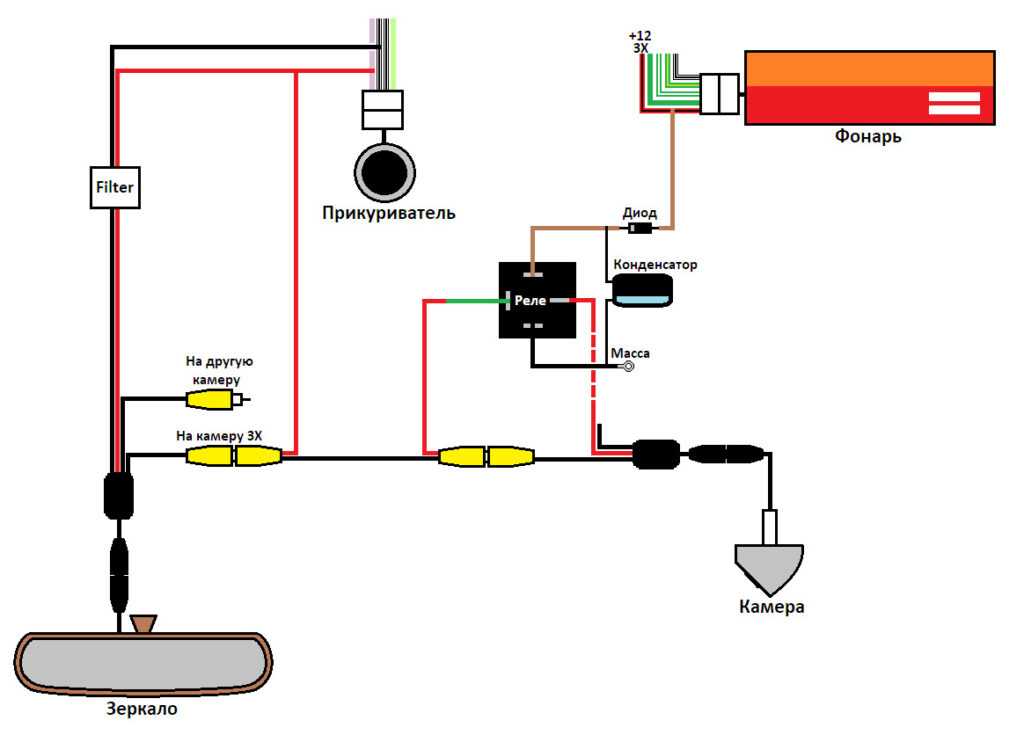

Схема

Подключение через реле станет решением проблемы — плюс от задних фонарей надо провести к управляющему входу переключателя. Видеокамере дается сеть 12 В с помощью силовых контактов реле.

Установка видеокамеры к навигатору и видеорегистратору

Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.

Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

Необходимо соединить кабель питания камеры с кабелями заднего фонаря

Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля

Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля

Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя

Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля

Видеокамера в навигаторе — это простота эксплуатации

Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

беспроводной передачей

Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

• Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
• Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
• Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
• Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
• Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
• Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет

Если качество последней устраивает, смысла в установке второго монитора нет.

Основная схема подключения оборудования

Специально купив не просто зеркало для автомобиля, а зеркальную поверхность с экраном, пользователь способен оценить эксплуатацию гаджета еще и как видеорегистратора. То есть зеркало оборудовано камерой, которая смотрит вперед работает как регистратор, а камера сзади используется в качестве удобной системы контроля при совершении маневра движения задним ходом. Обычно, покупая такое зеркало в комплекте можно найти соответствующую камеру для заднего размещения.

Установив один раз камеру и протянув провода по салону, на зеркальной поверхности при необходимости будет появляться видеоизображение того, как обстановка выглядит сзади. В конструкции регистратора камера подключается  к специальному видеовыходу. Всего их два. Один используется передней камерой, а второй свободен для подключения задней.

Схемы подключения модулей к зеркалу могут быть разными. В качестве примера автомобилисты приводят возможность подсоединение к проводам от питания заднего света, а также от питания рядом находящейся соединяющей общую бортовую сети.

Если на камере нет отдельно управляющего входа, то стоит рассмотреть возможность иного подключения, подключившись напрямую на контакты заднего датчика. Теперь при переключении рычага коробки передач в заднюю позицию, камера будет автоматически включаться, что очень удобно для водителя.

Сами зеркальные поверхности тоже могут быть различными. В одних моделях проецируемое изображение становится активным при сигнала задних фонарей, а в других картинка просто появляется от активности камеры. Следовательно, какого-то управляющего провода здесь не предусмотрено.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

• желтый – сигнальный;
• красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

• Красный провод подключается к фонарям, черный – на массу машины.
• Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
• При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
• Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

• при переключении на заднюю передачу;
• в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Выбираем камеру

На сегодняшний день камеры заднего обзора представлены широким и разнообразным выбором. При этом каждое устройство отличается по техническим параметрам, внешнему виду, а также стоимости и качеству. Но в то же время каждый подобный прибор сделан с учетом, что его установкой может заняться обычный автолюбитель, а не слесарь высшего разряда

На что стоит обратить внимание при покупке камеры:

Прежде всего, присмотритесь к форме устройства, ведь от нее напрямую зависит то, как вы ее будет монтировать в свой автомобиль. Существуют модели, которые необходимо устанавливать отдельно на специальные кронштейны. В то время как другие устройства придется внедрять в детали автомобиля, например, подсветку или бампер.
Немаловажным фактором при выборе этого устройства является и угол обзора. Слишком узкий угол обзора не даст вам полного представления о сложившейся сзади ситуации. Но и впадать в другую крайность и отдавать предпочтение максимальной направленности видеокамеры тоже не стоит. Ведь в этом случае вам будет представлена информация о многих лишних объектах

Так что придется подумать несколько секунд концентрировать внимание на основных предметах.

Автомобильная видеокамера заднего вида

Одним из самых сложных маневров при управлении автомобилем — это движение задним ходом при парковке, по узкой колее, при въезде в гараж и т.д. Неприятные ситуации возникают не только у новичков, но и зачастую у водителей с приличным стажем вождения и причиной этому мажет быть банальная невозможность увидеть препятствие. В качестве примеров можно привести случаи, связанные с наездом на невысокие столбики, попадание задним колесом в открытые люки, движение задним ходом при ограниченном обзоре через заднее стекло (тонировка в темное время суток, грязь, обледенение). Решением этих проблем может стать установка автомобильной камеры заднего вида.

Комплектующие — монитор и видеокамера по случаю приобретены в Китае.

Размер дисплея: 7 дюймов формат экрана: 16:9 дисплей: TFT Разрешение: 480 х RGB х 234 пикселей Видео вход AV1, AV2/стандарт: NTSC / PALРабочее напряжение: 12V DCРабочий ток: 0,25АПотребляемая мощность: ≤ 5WПолнофункциональный пульт дистанционного управления OSD. Меню: русский.

Технические параметры:Угол обзора: 170 градусов Линза: EFL = 1,8 ммСтандарт: NTSC / PALРазрешение: 656 * 492Частота кадров: 30 кадров в секундуМинимальная освещенность: 0,2 ЛюксРабочее напряжение: 12V DCРабочий ток: 60 мАРабочая температура: от -20 до +85 ° C, относительная влажность 95%Корпус: водонепроницаемый.Автоматический баланс белого.Парковочные линии.

Однако главное не купить парковочную камеру, а подключить ее. Проще всего это сделать к нештатному устройству. Практически все современные мультимедийные устройства, где есть монитор, имеют разъем видеовхода и позволяют без проблем подключить парковочную камеру. В таком случае никаких сложностей нет.

Для начала проконсультировался в ближайшем автосервисе, как это делается у них.

В ходе общения выяснилось, вариант электрического подключения делается как на рис.1

Функционально меня это не очень все устроило, я спросил, а можно как типа на рис.2 подключить.

Получил ответ; «НЕТ, монитор это мощный потребитель, появятся проблемы» (имелось в виду, компьютер автомобиля среагирует неадекватно).

Ясно. советовать, как установить реле я не стал.

Первый набросок схемы, запланировал как нужно подключить так рис.3.

Схема, с возможностью в дальнейшем задействовать второй видео вход.

К реализации решено сделать вариант схемы с таймером рис.4, с 30 сек. задержкой отключения питания.

На практике, это дает возможность обзора сзади при маневрах, не только движения задним ходом, но и при отъезде от препятствия немного вперед.

А так — же при движении вперед (не включая заднюю передачу) можно кнопкой Кн-1 включить задний обзор, например, посмотреть, что там с фаркопом . буксировочный трос. или что там еще прицепилось (в случае если машина не тянет))))))))

В процессе эксплуатации варианта рис.4 , появился схемный вариант рис.6., но это уже на будущее. ( Отличие схемы рис.4 от схемы рис.6 , это после каждого поворота ключа зажигания не включается задний обзор на 30 секунд.)

Источник статьи: http://www.sxem.org/2-vse-stati/27-radiolyubitelskie/128-avtomobilnaya-videokamera-zadnego-vida

Распиновка на 3 провода

Такой способ сейчас наиболее распространен. Трехпроводное подключение предусматривает подачу питания на модуль видеокамеры, а также снятие сигнала изображения и его подачу на устройство отображения. Также используются распиновки с большим числом контактов.

Это позволяет задействовать дополнительные возможности, например, инфракрасную подсветку для съемки в темноте и управление от выключателя заднего хода или реле. В последнем случае можно подключить 2 камеры и управлять ими поочередно. Стоит учитывать, что роль третьего провода может играть экранная оболочка видеокабеля.

Автомобильные камеры могут оснащаться разными разъемами в зависимости от производителя. Наиболее распространенная комбинация — тюльпан для видеосигнала и стандартное гнездо для подачи питания. В шнур нередко встраивается стабилизатор напряжения. Производители китайских автомобильных медиакомплексов, рассчитанных на использование камеры вида для авто, комплектуют ее фирменными фишками. На них могут располагаться от 3 до 6 контактов. Роль минусового пина может играть наружная металлическая часть разъемов.

При использовании одинаковых фишек может применяться разная распиновка, когда провода одинакового назначения подсоединяются к разным штырькам. Перед покупкой камеры и монитора необходимо убедиться в том, что конфигурация разъемов совпадает. Иначе система может работать неправильно или выйти из строя.

На 3 провода

Первый провод — это выход композитного видеосигнала на монитор, расположенный в автозеркале или магнитоле. По второму проводнику красного цвета подается питание от бортовой сети через стандартное гнездо типа РП-2, РП-4 или фирменный коннектор.

При распайке тюльпана сигнальный провод соединяется с центральным штырьком, а наружный проводник — с боковым контактом коннектора.

На 4 провода

Существуют 2 варианта распиновки автомобильной видеокамеры на 4 провода. В первом случае общий вывод видеосигнала и минус питания аппаратного обеспечения разнесены по отдельным клеммам. Это защищает от различных паразитных наводок и повышает надежность питания.

Другой вариант подключения видеокамеры с разъемом на 4 контакта предусматривает управление питанием с выключателя фонарей заднего хода. Благодаря этому камера выключается или работает в дежурном режиме, пока не будет включен задний ход, чтобы избежать бесполезного расхода энергии и быстрого выхода из строя аксессуара, нерассчитанного на продолжительный режим работы. Питание на pin 4 в этом случае подается напрямую от аккумулятора, поскольку работа устройства управляется сигналом, подаваемым на 3 контакт.

На 5 проводов

Распиновка на 5 пинов (контактов) применяется, если необходимо задействовать дополнительные возможности камеры. Один из распространенных вариантов распиновки на 5 контактов предусматривает наличие дополнительного активационного провода, подсоединяемого к автомобильному мультимедийному устройству или монитору. Эта конфигурация характерна для некоторых камер, произведенных в Китае.

На пятый контакт может подаваться напряжение для включения или отключения графической разметки в режиме парктроника, переключения режима зеркального отражения изображения и управления другими сервисными функциями. Автомобильная магнитола должна их поддерживать.

На 6 проводов

Этот тип распиновки отличается тем, что все минусовые провода выведены отдельно от сигнальных по следующей схеме:

• Первый — это питание от фонарей заднего хода. Проводник имеет красный цвет.
• Второй желтого цвета используется для подачи видеосигнала.
• Третий — это экранная оболочка видеокабеля.
• Четвертый — это минус питания камеры.
• Пятый и шестой — это плюс и минус питания ИК-подсветки, соответственно. Они могут использоваться для реализации разных сервисных функций.

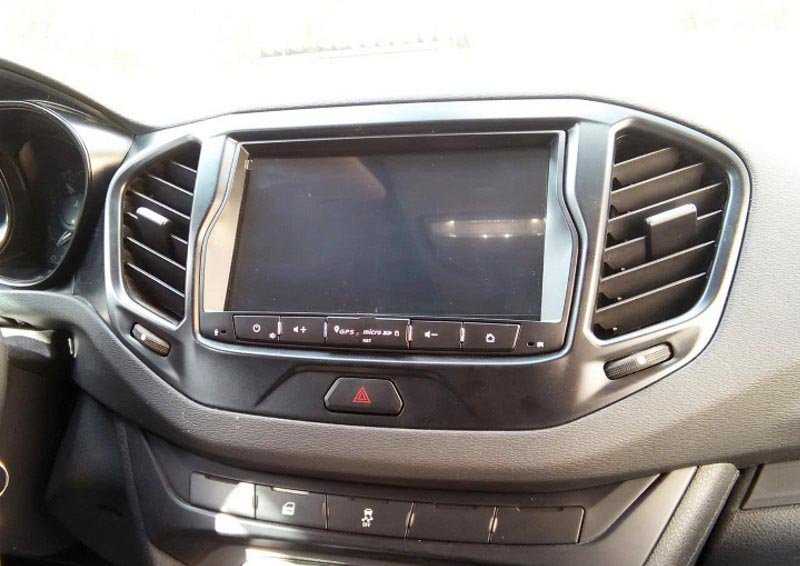

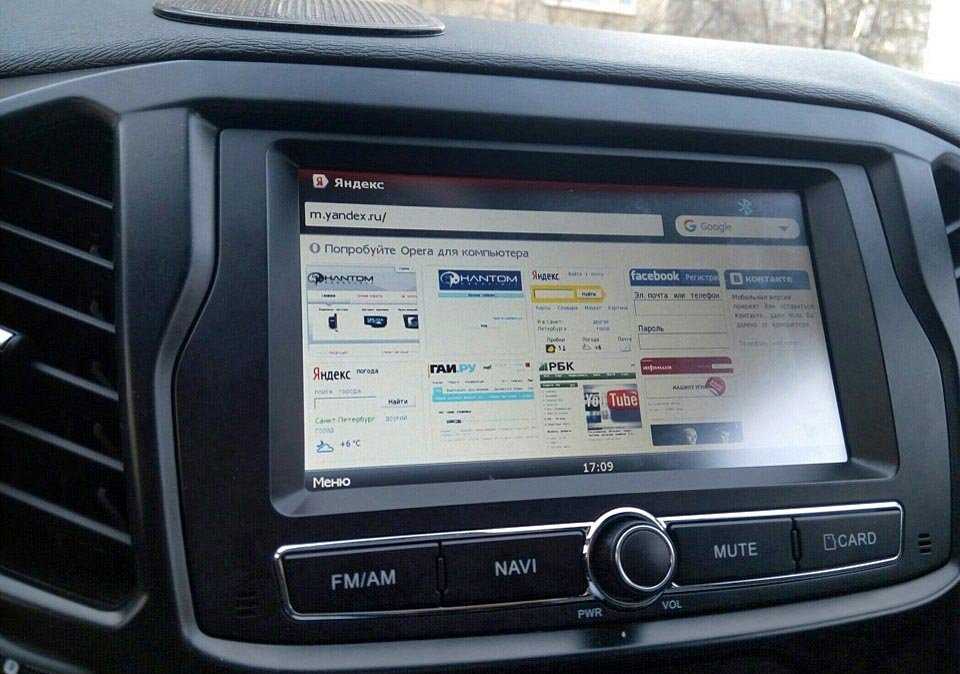

Замена штатной магнитолы Лада Веста

А сейчас мы предлагаем Вам ознакомиться с тремя лучшими по соотношению цена и качесто магнитолами, которые можно без проблем установить на Лада Веста вместо штатной. Итак, поехали.

1. AD-UNI707 – это китайская магнитола, которую можно найти на АлиЭкспресс. Вот ссылка на товар. Ее преимуществом является работа на ОС Android 6.0, наличие 7-дюймового дисплея с разрешением 1024х600 пикселей, 1 ГБ памяти. Цена данного девайся составляет примерно 13 тысяч рублей. Плюс ко всему данная магнитола органично вписывается в дизайн салона. Как работает – смотрим на видео.

2. MEKEDE MKD – это еще одна китайская магнитола. Стоит она около 16 тысяч рублей, но рассчитана под автомобили Лада Веста, т.е. не надо будет мудрить с рамками. Можно сразу взять эту магнитолу и установить вместо штатной. Она полностью подойдет в посадочное место. Она также работает на ОС Андроид, имеет дисплей размером 8 дюймов и встроенную память 2 ГБ. Разрешение экрана также, как и у предыдущей – 1024х600. Как работает – смотрим на видео.

Заказать можно тут: ссылка

3. 7021G. И снова на связи Китай. Очередная магнитола с АлиЭкспресс. Кажется, что китайцы впереди планеты всей. Ищем нужную электронику и обязательно попадаем в Китай. Но вернемся к нашей магнитоле. 7021G – это самый бюджетный вариант, для тех, кто хочет получить стандартный набор функционала для таких устройств и дисплей, на котором будет что-то видно. Итак, 7 дюймов, 800х480, ОС Windows CE6. Как работает – смотрим на видео.

Заказать можно тут: ссылка

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля. Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение. Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Камера заднего вида, установка камеры, пошаговый ход работы

1. В первую очередь следует установить глазок. Если на вашем автомобиле предусмотрено специальное место для установки данного компонента, просто снимите пластиковые заглушки и вмонтируйте на их место глазок. Но, если ваш автомобиль не оборудован посадочными местами, с помощью дрели просверлите в бампере требуемое отверстие и вмонтируйте в него устройство, зафиксировав его при помощи клея.
2. Затем следует проложить по багажному отделению все требуемые кабеля. В первую очередь подсоединяем к массе кузова автомобиля отрицательный кабель, как правило, он черного цвета. Для соединения следует использовать болтик, однако необходимо предварительно зачистить кузов от грязи и ржавчины для обеспечения хорошего контакта. Плюсовой кабель желательно подключить к проводке задней фары. Так, устройство будет автоматически включаться, когда автовладелец активирует заднюю передачу.
3. После подключения устройства, кабеля необходимо протянуть в переднюю часть автомобильного салона и подсоединить к монитору. Для этих целей кабеля, как правило, вполне хватает, однако, возможно, придется его самостоятельно удлинить. Если вы планируете подсоединить устройство к штатному монитору, вам предварительно следует приобрести соответствующие переходники. Однако, в большинстве случаев, подсоединение проходит без проблем, с применением стандартных «тюльпанов». Если ваш автомобиль оборудован современной мультимедийной системой, она должна иметь соответствующий выход для такого устройства, проверьте это.
4. Когда прибор будет подключен к монитору, нужно подключить экран к сети и установить его на торпеде. В данном случае минусовый кабель подключаем к массе кузова транспортного средства, а плюс соединяем с силовым кабелем фар заднего хода. Обычно, данный элемент находится в зоне селектора коробки передач. Сам дисплей фиксируем на консоли с помощью саморезов или двухстороннего скотча.
