Коробка робот и автомат: в чем разница, отличия, плюсы и минусы, какая лучше, сравнение акпп и ркпп, отзывы и советы водителей

Так что же лучше?

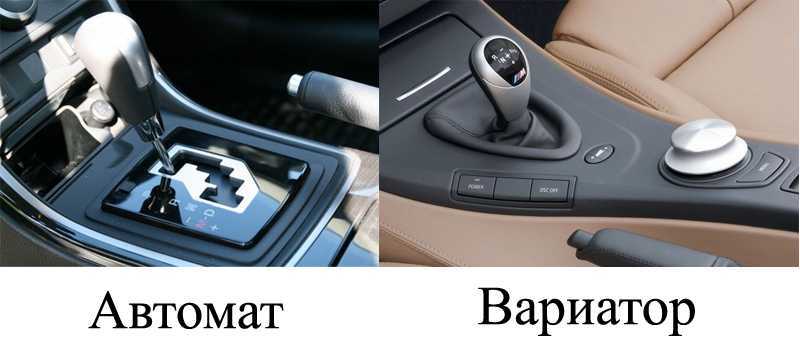

На самом деле однозначного ответа на данный вопрос нет. Как можно было убедиться, и вариатор, и автомат имеют свои плюсы и минусы, которые могут проявлять себя больше или меньше в зависимости от условий, в которых эксплуатируется транспортное средство, а также в зависимости от тех задач, которые водитель ставит перед любимой «ласточкой». Автомат в целом не может похвастаться высокой эффективностью и увеличивает расход горючего, зато он прост в обслуживании и отличается высокой надежностью. Вариатор в свою очередь превосходит «классику» по большинству технических характеристик, однако крайне дорог в обслуживании и в целом капризен.

А вот интересное видео с нашего канала:

В продолжение темы читайте о том, действительно ли зимняя «омывайка» может выдержать морозы в -25 и -30 градусов.

Источник https://auto.vercity.ru/magazine/13306_avtomaticheskaya_korobka_peredach_i_variator__v_chyom_raznica/

Источник https://kuzov-media.ru/articles/avtolyubitelyam/chto-nadezhnee-variator-ili-avtomat/

Источник https://novate.ru/blogs/091222/64929/

Режимы работы гидротрансформатора

Движение масла в гидротрансформаторе

Перед началом движения насосное колесо вращается, реакторное и турбинное — неподвижны. Реакторное колесо закреплено на валу при помощи обгонной муфты, и поэтому может вращаться только в одну сторону. Включаем передачу, нажимаем педаль газа — обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает турбинное. Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток масла, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом с помощью реактора увеличивается крутящий момент, что и требуется при разгоне автомобиля. Когда автомобиль разогнался, и движется с постоянной скоростью, насосное и турбинное колеса вращаются примерно с одинаковыми оборотами. При этом поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Увеличения крутящего момента не происходит, гидротрансформатор переходит в режим гидромуфты. Если же сопротивление движению автомобиля возросло (например, автомобиль едет в гору), скорость вращения ведущих колес, а, соответственно, и турбинного колеса падает. В этом случае потоки масла опять останавливают реактор — крутящий момент возрастает. Таким образом осуществляется автоматическое регулирование крутящего момента в зависимости от режима движения.

Отсутствие жесткой связи в гидротрансформаторе имеет свои достоинства и недостатки. Плюсы: крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы — низкий КПД, так как часть энергии теряется при «перелопачивании масла» и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.

Для устранения этого недостатка в гидротрансформаторе применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колес гидротрансформатора, то есть он начинает выполнять функцию обычного «сухого» сцепления. При этом обеспечивается жесткая непосредственная связь двигателя с ведущими колесами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах. Движение с блокировкой является наиболее экономичным режимом работы АКПП. При повышении нагрузки на ведущих колесах блокировка автоматически выключается.

При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, поэтому в конструкции АКПП предусматривается система охлаждения с радиатором, который или встраивается в радиатор двигателя, или устанавливается отдельно.

История создания автоматической коробки передач

Автоматизация трансмиссии исторически происходила в три этапа. Первым попытку сделать авто более самостоятельным предпринял Генри Форд в начале ХХ века. Ford T имел планетарную КП, которая требовала меньше навыков от автолюбителей по переключению скорости, чем обыкновенная механическая.

На следующем этапе в производство поступили автомобили с полуавтоматической трансмиссией. В них автоматизация направлена либо на самостоятельное переключение передач, либо на отказ от использования сцепления, что существенно облегчало вождение транспортного средства.

Последним этапом к переходу на автоматическую трансмиссию была система, предложенная разработчиками американской компании General Motors. В её основе лежала планетарная модель, ранее использовавшаяся на заводе «Форд», а также гидравлика, которая сама включалась в момент, когда необходимо изменить передачу. Оба принципа лежат в основе современной АКПП.

Справочник: Определение типа АКПП по марке автомобиля

Данный справочник для определения типа АКПП составлен на основе различных таблиц и справочников АКПП, собранных по всему миру. И может содержать неточности.

Точную информацию по модификации АКПП на вашем авто можно найти на табличке, находящейся на самой трансмиссии или на кузове.

фильтра

Еще лучше — обратитесь к мастерам по ремонту АКПП — они и определят тип АКПП, да еще и сделают бесплатную диагностику.

На странице каждой АКПП есть более подробный ( зеленый внизу ) список всех машин, на которые эта АКПП устанавливалась.

Если вы не нашли на сайте свой автомат, то это — или раритет, или совсем новый автомат , из тех, кто пока не замечен в капремонтах или . возможно вы не очень внимательно (настойчиво) искали.

Источник

Как работает гидротрансформатор?

Гидротрансформатор состоит из следующих основных элементов:

насоса или насосного колеса;
турбинного колеса;
плиты блокировки;
статора;
обгонной муфты.

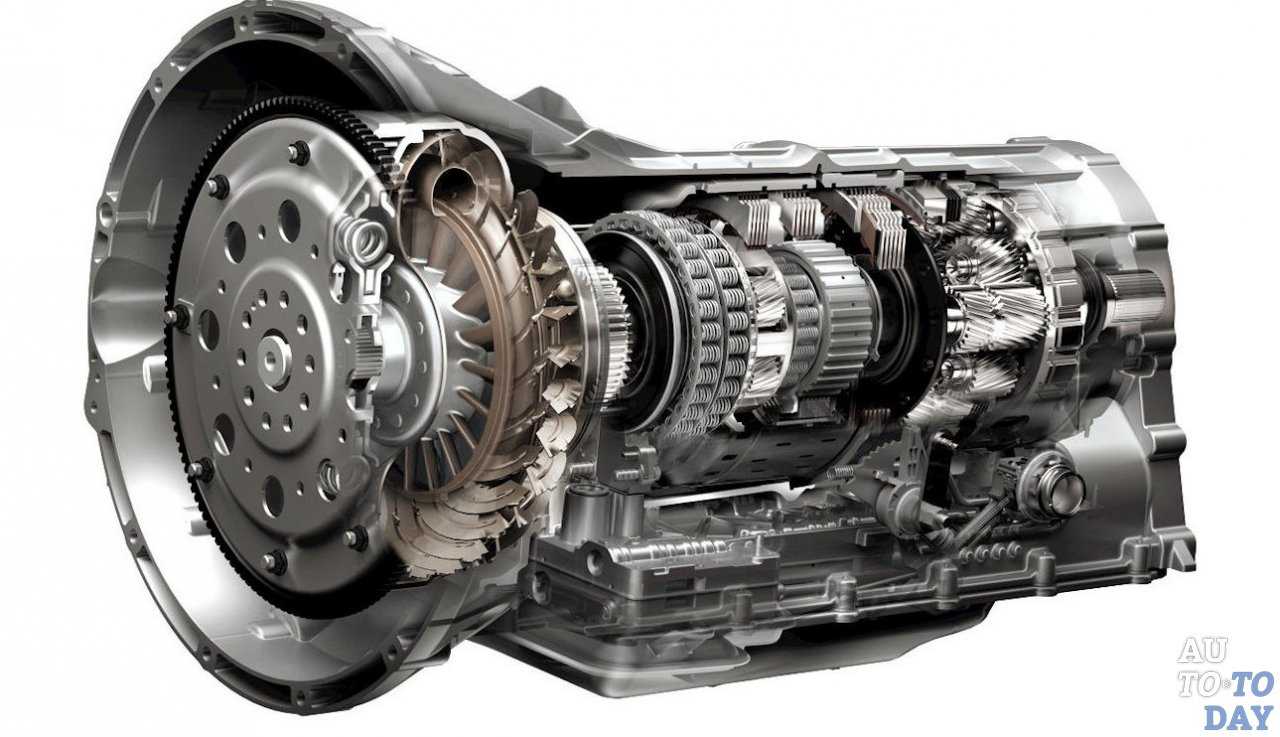

Чтобы понять, как работает автоматическая коробка передач, нужно в целом представлять ее устройство. Так, насос механическим соединением связан с двигателем. Турбинное колесо соединяется с валом КПП при помощи шлицов. При вращении насосного колеса при работающем двигателе создается поток масла, который вращает турбинное колесо гидротрансформатора.

Не помешает знать когда менять масло в автоматической коробе передач.

В этом случае гидротрансформатор выполняет роль обычный гидромуфты, посредством жидкости лишь передавая от двигателя на вал автоматической коробки крутящий момент. При увеличении оборотов двигателя сколь-нибудь существенного увеличения крутящего момента не происходит.

Для преобразования крутящего момента схема автоматической коробки включает статор. Принцип работы заключается в том, что он перенаправляет поток масла обратно на крыльчатку насоса, заставляя ее быстрей вращаться, увеличивая крутящий момент. Чем скорость вращения турбинного колеса по отношению к насосу меньше, тем большая остаточная энергия передается статором посредством возвращаемого масла на насос. Соответственно крутящий момент увеличивается.

Основы работы турбины и насоса АКПП

Турбина всегда вращается медленнее, чем насос. Максимальное соотношение скоростей вращения насоса и турбины достигается при неподвижном автомобиле, уменьшаясь при увеличении скорости транспортного средства (ТС). Связь статора с гидротрансформатором осуществляется через обгонную муфту, способную вращаться лишь в одном направлении.

Лопатки турбины и статора имеют особую форму, за счет чего поток масла перенаправляется на обратную сторону лопаток статора. При этом статор заклинивает и, оставаясь неподвижным, он передает на вход насоса наибольшую энергию масла.

За счет такого режима работы гидротрансформатора обеспечивается максимальная передача крутящего момента. Он увеличивается почти в три раза при трогании автомобиля с места.

При разгоне ТС турбина относительно насоса проскальзывает все меньше до наступления момента, когда колесо статора подхватывается потоком масла, начиная вращаться в направлении свободного хода обгонной муфты. Устройство при этом начинает работать как обычная гидромуфта, не увеличивает крутящий момент. В этом режиме КПД гидротрансформатора не превышает 85%! Такой режим работы сопровождается выделением избытка тепла и повышением расхода топлива.

Назначение блокировочной плиты

Этот недостаток устраняется при помощи специального устройства — блокировочной плиты. Несмотря на механическую связь с турбиной, конструктивно она выполнена так, что может перемещаться вправо и влево. Это устройство включается в работу при достижении автомобилем высокой скорости. По команде устройство управления поток масла меняется таким образом, чтобы он прижимал блокировочного плиту к корпусу гидротрансформатора справа.

При этом турбина и насос связываются друг с другом механически. Для повышения сцепления на внутреннюю сторону корпуса гидротрансформатора наносится специальный фрикционный слой. Таким образом двигатель связывается с выходным валом автоматической коробки. Естественно такая блокировка сразу выключается даже при незначительном торможении автомобиля.

Рекомендуем: Замена колец и маслосъемных колпачков: инструкция с фото и видео

Выше был описан лишь один из способов блокировки гидротрансформатора. Однако любой другой способ преследует ту же самую цель — предотвратить проскальзывание турбины по отношению к колесу насоса. Обычно описанный режим действия в различных источниках называется Lock-Up.

Работу гидротрансформатора для чайников будет проще понять, если вместо турбины и насоса представить два простых вентилятора, один из которых работает от сети, а другой вращается за счет создаваемого первым вентилятором потока воздуха. Только вместо воздуха здесь выступает масло, а лопасти первого вентилятора (насоса в случае АКПП) приводятся в движение не за счет электричества, а за счет механического соединения с валом двигателя автомобиля.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

картер;
входной, выходной и промежуточный валы;
синхронизаторы;
ведущих и ведомых шестерней;
механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

подвижно на шлицах;
фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

https://youtube.com/watch?v=Bb7leiitIo4

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

рычага;
приводов;
ползунов;
вилки;
замка;
муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Плюсы и минусы

Как и всякое сложное устройство, АКП имеет ряд достоинств и недостатков. Каковы же плюсы и минусы у автоматической коробки передач?

Начнем с преимуществ:

Водитель не отвлекается на манипуляции с механической коробкой передач, выбор режима может осуществляться в начале поездки. Это, безусловно, повышает безопасность движения.
Наличие гидротрансформатора обеспечивает более комфортные условия езды без рывков. Это положительно отражается на состоянии элементов трансмиссии и деталях двигателя.
Высокая надежность современных коробок и отсутствие необходимости в сервисном обслуживании весь период службы.

К числу недостатков таких коробок можно отнести более низкий КПД, что приводит к повышению расхода топлива. Сложность конструкции определяет ее более высокую стоимость, что сказывается на цене транспортного средства.

В целом достоинства автоматической коробки очевидны и перевешивают ее отрицательные стороны.

Автомобильная промышленность выпускает множество марок АКПП,каждая из которых имеет свои особенности. Наибольшее распространение такие устройства получили в США и Канаде, а в Европе, напротив, большинство водителей предпочитает механику. В нашей стране с появлением значительного импорта автомобилей из-за рубежа доля АКПП в общем парке постепенно увеличивается.

Видео, поясняющее устройство АКПП:

Обозначения на коробке автомат

Вопрос использования АКПП остается сложным для многих водителей, но перед его детальным изучением важно принять во внимание базовые режимы устройства, а именно – рассмотреть, сколько разных цифр и букв может быть на автоматической коробке передач, за что они ответственны, и какие опции определяют. Данные обозначения различны в зависимости от вида автомобиля. Итак, рассмотрим основные элементы

Итак, рассмотрим основные элементы

Итак, рассмотрим основные элементы.

2L или просто 2

Эти буквы и цифры на АКПП характеризуют движение вперед не быстрее, чем на 2-й передаче. Применяется режим на горных и извилистых трассах, а также при условии отсутствия нормального покрытия.

3

Эта комбинация цифр и букв на АКПП имеет тот же смысл, что и предыдущее обозначение, только не выше третьей скорости.

Драйв на АКПП, движение вперед посредством автоматического режима передач, происходит включение всех скоростей – от 1-й до максимальной. Диапазон значений D определяет автопереключение с 1-й по последнюю (максимальную).

E – economic

Если есть такие буквы, это говорит об экономичном режиме в работе автоматической коробки передач, при котором наблюдается плавное движение, если сравнивать с другими режимами. Основное достоинство – возможность экономии топлива из-за ограниченного диапазона оборотов двигателя.

KICK Down

Этот режим нужен при необходимости получить высокие значения параметров ускорения, например, при обгоне. Если нажать педаль управления и сделать это до упора, можно перейти в данный режим.

При срабатывании кик-дауна АКПП переключает самую низшую передачу, которая возможна на данный момент, тем самым позволяет осуществить мгновенный разгон. В общем кик-даун – это переключение на пониженную скорость.

L или B

Набор букв означает понижение передачи АКПП, плавное движение, торможение посредством двигателя. Сочетание таких букв и значений на автоматической коробке передач позволяет ездить на первой передаче и испытать возможности тяги агрегата, установленного на авто. Торможение двигателем в данном режиме осуществляется более эффективно, это значит, что можно использовать режим в области спусков и подъемов.

Может быть обозначение «I», что означает не «И» – английскую букву, а прописную L.

M (Manual)

Если имеются эти буквы, это означает наличие ручного управления АКПП, есть обозначение со знаками «+» и «-». В первом случае осуществляется повышение передачи автоматической коробки передач в принудительном режиме, во втором – снижение.

N

Нейтральная позиция – это та, в которой нет управления колес посредством автоматической функции передач. При данной позиции отключаются основные элементы управления. Происходит выключение механизма блокировки выходного вала и обеспечение свободного передвижения автомобиля.

OD – Over Drive

Переход на наиболее высокую скорость, которая есть в автоматической коробке. Если предусматривается экономичная и размеренная езда на магистрали, то рекомендуется использовать именно этот режим.

P – Parking

Данная комбинация характеризует парковку и автоматическую блокировку карданного вала за счет корончатой шестерни внутри АКПП автомобиля. Эту позицию стоит выбрать, если планируется стоянка автомобиля в течение продолжительного времени. Parking – это стояночный тормоз.

S – Sport

Предполагает езду в спортивном режиме, а также возможность переключения передач вкупе с более высокими оборотами. При этом показателе мощность используется максимально.

W – Winter

Предполагает зимний режим с применением специального переключателя. Используется традиционно в зимнее время года, когда необходимо плавно тронуться с места, не повредив работу двигателя и других систем машины.

Аварийный режим автоматической трансмиссии не имеет в составе букв и становится активным, если система управления терпит общие неисправности. Такие явления чреваты серьезными поломками и неисправной работой блока управления. Благодаря применению режима, автомобиль может спокойно доехать до собственного гаража или до станции технического обслуживания. Обычно режим предполагает включение одной передачи с последующим запретом других переключений. Ее номер обычно имеет соответствие с передачей, на которой соленоиды переключения выключены.

Каждый набор цифр и букв на АКПП характеризует определенный режим. Учитывая данную информацию, водитель сможет выбрать оптимальный стиль вождения и повысить комфорт передвижения.

Как правильно начинать движение на автомобиле с АКПП

Правильно трогаться на автомате не так просто, как может показаться на первый взгляд. Неверные приемы могут привести к поломкам, вплоть до полного вывода из строя механизма.

Заводя машину с автоматом, после включения режима выжимают педаль тормоза.

Некоторые ограничения нужно учитывать при движении. На режимы паркинга или реверса можно переходить только после полной остановки автомобиля.

Запуск двигателя с АКПП

Важно правильно завести машину с коробкой автомат. Для этого селектор предварительно переводят в парковочный режим

Некоторые водители заводят мотор из нейтральной позиции, но изготовители советуют устанавливать именно положение Р. При других режимах зажигание не включится, ввиду применения конструкторами соответствующей блокировки.

После установки парковочного режима требуется действия в таком порядке (пошагово):

Перед началом движения включают нужный поворотный сигнал, проверяют отсутствие помех.
Не отпуская тормоз, переводят селектор в положение D, если нужно двигаться вперед, или R, чтобы сдать назад.
Постепенно отпуская тормоз, начинают двигаться.

Педаль тормоза

Система управления трансмиссии с АКПП предусматривает только две педали – газ и тормоз. Здесь нет сцепления, в силу конструктивных особенностей механизма. С какой стороны расположены эти органы управления:

слева подставка для левой ноги;
далее акселератор;
справа – тормозная педаль.

Пример представлен на фото.

Педаль тормоза и газа

Тормоз выжимают после переключения на определенный режим, отпуская для начала движения. Также этой педалью стандартно уменьшают скорость.

Педаль газа

Педаль газа на автомате служит для тех же целей, что и на механике – для увеличения скорости. Дополнительная функция акселератора – возможность включения режима кикдаун, с нажатием до упора и включением соответствующей кнопки.

Характеристики и возможности

АКПП позволяет лучше управлять автомобилем, снижая требования к действию водителя – управление сцеплением и ручкой переключения, делает вождение менее утомительным. АКПП имеет нейтральное положение, положение парковки (вращение коробки блокируется дополнительно с помощью агрегатов), заднюю передачу и несколько скоростей для движения. Переключение осуществляется исходя из скорости и условий (например, при движении на подъеме, автоматически может включаться пониженная скорость). Время переключения исправной коробки передач для городских автомобилей составляет в районе 150 мс, что значительно быстрее реакции обычного водителя. Основным органом управления АКПП является ручка переключения передач, она может располагаться в районе руля (старые американские и японские седаны либо современные минивэны) либо на традиционном месте расположения рычага АКПП. На старых моделях люкс класса коробка могла управляться с помощью кнопочной панели. Во избежание случайных переключений или опасных ситуаций, в АКПП применяются различные виды защит. В автомобилях с АКПП нельзя запустить двигатель если селектор находится в положении скорости. Переключение режимов осуществляется с помощью кнопки для напольных компоновок рычага, или оттягивания рычажка при расположении на руле. С парковки автомобиль можно снять только при нажатом тормозе. В некоторых случаях прорезь выполняется в виде ступенек.

Селектор АКПП

Общепринятые режимы АКПП: P – парковка, АКПП механически заблокирована, при нахождении в горизонтальных поверхностях использование стояночного тормоза необязательно. N – нейтраль. Можно осуществлять буксировку автомобиля. L(D1, D2, S)– езда на пониженной передаче ( 1 передаче либо 2 передаче). D – автоматический режим переключения с первой по последнюю скорость. R – режим заднего хода. Кроме того, на АКПП может присутствовать кнопка overdrive, запрещающая переход на более высокую передачу при обгоне. Нейтральная передача обычно располагается между D и R либо R находится в противоположном конце ручки селектора. Это требование было введено во избежание аварийных ситуаций на дороге и парковке.

Так же в АКПП могут присутствовать различные режимы и протоколы работы. Eco – экономный режим, для разных фирм реализован по-разному. *Snow(Winter) – троганье с места со второй либо с третьей передачи для скользкого дорожного покрытия или перемещения в сугробе или грязи. *Sport(Power) – передачи переключаются при более высоких оборотах двигателя. *ShiftLock (кнопка или ключ) – разблокирование селектора при выключенном двигателе, применяется для транспортировки машины если вышел из строя двигатель или аккумулятор. Некоторые АКПП имеют режим ручного переключения передач. Самым удачным и распространённым вариантом такой АКПП стал Типтроник, созданный компанией Порше. Отличительной чертой является орган управления, он выполнен в виде буквы Н и имеет символы «+» и «–« .

Типтроник Porsche Cayenne

Кроме Типтроника к автоматам можно отнести вариатор и роботизированную КПП.

Вариаторная АКПП

Вариаторная АКПП представляет собой бесступенчатую коробку передач, которая обеспечивает в необходимом диапазоне изменение передаточного числа. Главным достоинством вариатора, которое выделяет его среди КПП, является эффективное использование мощности мотора благодаря идеальному сочетанию нагрузки на авто с оборотами коленчатого вала. В результате этого достигается максимальная экономия топлива, отсутствие каких-либо рывков и т.д.

Плюсы:

великолепная динамика. Автомобиль достигает необходимой скорости значительно быстрее, чем с другими КПП;
мягкий ход, что обеспечивает повышенную комфортность управления авто.

Минусы:

дорогое обслуживание. Вариаторные АКПП не так популярны, в результате этого стоимость обслуживания достаточно сильно увеличивается;
ремень АКПП стоит менять после пробега равного 100-150 тысяч км, а это дополнительные расходы;
требуется специальное масло, которое подходят для индивидуальной модели. Стоит такое масло также не дешево.
