Чем является резонатор и какую функцию он выполняет в выхлопной системе автомобиля

Чем отличается резонатор от глушителя

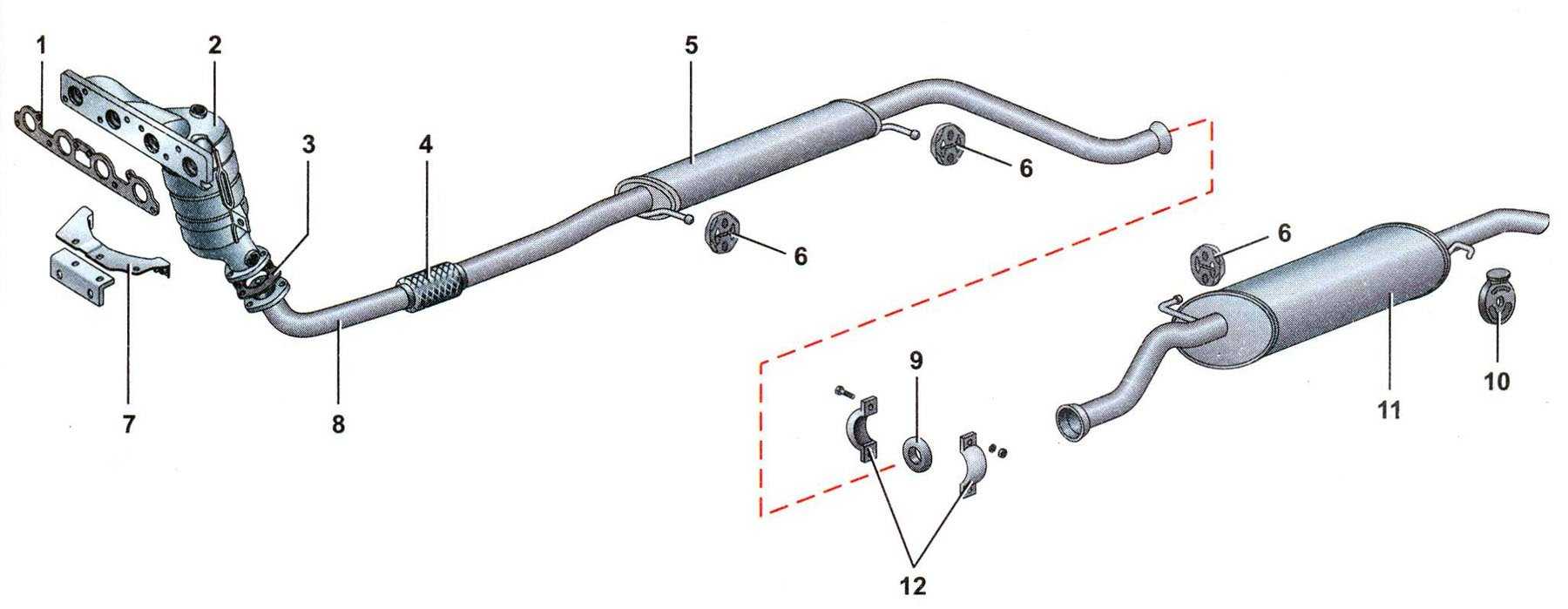

Выхлопная система современного автомобиля включает ряд элементов, назначение которых не всегда понятно для рядового автолюбителя. Каждый из них выполняет конкретную задачу. Это касается и схожих на первый взгляд элементов — резонатора и глушителя. Если звук выхлопа машины изменился, то перед тем, как выполнить ремонт выхлопной системы автомобиля в Москве, нужно разобраться, какой узел вышел из строя.

Для чего нужен глушитель

Основной глушитель устанавливается в конце выхлопной системы на выходе из авто. Он предназначен для снижения звуков, которые издают отработанные газы. Проектируют его под конкретное транспортное средство. Он состоит из нескольких камер, между которыми перемещаются выхлопы, при этом их температура и давление снижается. Для дополнительной звукоизоляции используется стекловолокно или другие материалы.

• Шумопонижение.
• Снижение температуры выхлопов.
• Отведение продуктов горения за пределы авто.
• Уменьшение скорости движения газов.

Его еще называю акустическим фильтром. Шумоподавление достигается за счет расширения (сужения) потока, интерференции звуковых волн, их поглощения, изменения направления потока продуктов сгорания. Он обеспечивает окончательное шумоподавление, но в выхлопной системе расположены и другие элементы, отвечающие за снижение звука.

Для чего нужен резонатор

Резонатор располагается в центральной части выхлопной системы. Он отвечает за предварительное снижение уровня шума и служит для сглаживания пульсации продуктов сгорания. Его конструкция проще, чем главного глушителя. Обычно он представляет собой перфорированную трубу, которая помещена в металлический корпус.

Газы после сгорания топлива имеют высокую температуру, поступают резкими рывками. Задача резонатора — предварительно охладить их и уменьшить пульсацию, создать равномерный поток. Характеристики этого узла — количество камер, внутренний объем и тип сообщения между ними.

• Выровнять перепады давления и сгладить пульсацию выхлопных газов.
• Частичное шумоподавление, гашение звуковых вибраций.
• Уменьшение температуры продуктов горения.

Этот узел предназначен для погашения определенных звуковых частот — гул и жужжание, которые образуются при резком, скачкообразном движении выхлопов. Дополнительно он снижает обратное давление, что положительно сказывается на производительности двигателя.

Записаться и пройти бесплатную диагностику выхлопной системы можно на сайте Mosglush.ru!

В чем отличие

Оба этих узла гасят звук, но все же выполняют несколько разные функции. Резонатор первым берет на себя удар потока горячих выхлопных газов, двигающихся с большой скоростью и толчкообразно. Он гасит низкочастотный гул, но основной его задачей является охлаждение потока и сглаживание пульсации выхлопа.

Глушитель же имеет более сложную конструкцию. Он находится на выходе и служит для окончательного подавления шума по всем частотам. Поступающие в него продукты сгорания движутся равномерным потоком, имеют относительно невысокую температуру.

Оба этих элемента важны для нормальной работы выхлопной системы автомобиля. Выход из строя резонатора не только приводит к дискомфорту, посторонним шумам, но и становится причиной поломки основного глушителя, в который начинают поступать сильно нагретые газы под высоким давлением. Если же последний сломается, уровень шума при выходе из авто отработанных газов значительно усилится. Его неисправность может определить даже неопытный водитель.

Если звук выхлопа автомобиля изменился, в салоне появился запах отработанных газов, рекомендуется посетить СТО, где выполнят диагностику, определят причину поломки и устранят ее.

Простейшая конструкция

Итак, мы уже в общих чертах разобрали устройство глушителя для огнестрельного оружия. Сложно ли с этими знаниями сделать простейшую конструкцию? На первый взгляд может показаться, что предоставленной информации недостаточно. Но возьмем обычную пластиковую бутылку и примотаем ее изолентой к стволу. В момент выстрела пороховые газы занимают ее внутреннее пространство. Тогда как пуля, пробив донышко, вылетает наружу. Несмотря на снижение точности стрельбы и громоздкость, использование подобного глушителя для мелкокалиберных патронов делает их звук не громче, нежели треск от сломанной пластиковой линейки.

Принцип работы резонатора

Когда работает двигатель, в выпускной коллектор из цилиндров через клапаны поступает горячий газ. Поток объединяется в приемной трубе и с большой скоростью поступает в катализатор. На этом этапе происходит нейтрализация ядовитых веществ, входящих в состав выхлопных газов.

Далее этот поток (а он до сих пор не успевает остудиться и замедлиться) попадает в емкость малого глушителя. Температура выхлопа в этом узле еще достигает показателя более 500 градусов по Цельсию.

В полости резонатора имеется несколько перегородок и перфорированных труб, установленных напротив стенок этих перемычек. Когда из основной трубы газ поступает в первую камеру, поток ударяется о перемычку и отражается от нее. Далее он сталкивается с новой порцией выхлопных газов, и часть объема поступает через перфорированную трубу в следующую камеру, в которой происходит аналогичный процесс.

Когда выхлоп попадает в резервуар, поток смешивается и проходит несколько стадий отражения от перемычек, происходит поглощение звуковых волн и газ постепенно остывает. Далее он по выхлопной трубе поступает в основной глушитель, где происходит идентичный процесс, только с большим количеством ступеней. В нем происходит окончательное охлаждение газа и стабилизация звуковой волны.

От пропускной способности этого элемента зависит КПД двигателя. Чем меньше сопротивление выхлопа, тем легче отработанные газы удаляются из цилиндров, благодаря чему коленвалу легче вращаться, и ему не нужно использовать часть энергии на удаление продуктов горения. Эта особенность используется для создания спортивных выхлопных систем. По этой причине такие машины очень громко работают. Однако полностью эту деталь удалять из системы нельзя, так как без выхлопной системы машина будет менее динамичной.

Подробней о работе выхлопной системы и резонаторе в отдельности рассказывается в данном видео:

Теория ДВС Часть 2: Выпуск — от паука до выхода

Классификация

Механические резонаторы принято делить на два типа: накопительные и мгновенного действия.

Особенностью накопительного преобразователя является накопление деятельности внешнего воздействия путем снижения частоты колебаний внутри прибора. Если смотреть с научной точки зрения, то любой резонатор, который имеет частоту собственных колебаний выше воздействующей силы, можно назвать накопительным.

Ярким примером такого принципа являются обычные качели.

Деталь мгновенного действия так называется за счет совершения одного этапа колебаний за период, не превышающий период действия внешней силы. Его мощность можно увеличить путем искажения силы воздействия на входе и на выходе, потребление мощности второстепенных частот и потребление температур внешнего пространства.

Приемная труба

Этот элемент является первым в списке и идет сразу за выпускным коллектором. В приемную трубу попадают еще не остывшие газы. Поэтому температура может достигать 600 и более градусов Цельсия. В простонародье приемную трубу называют «штанами» за ее характерную форму.

Данный элемент изготавливается из особо прочного и огнестойкого металла. Обычно он черновой (ржавеет с годами), но на более дорогих авто делается из нержавейки. Если это двигатель с большим объемом камеры сгорания, в конструкции системы может использоваться несколько таких труб. Это делается с целью уменьшения сопротивления газов. В противном случае мотор будет «задыхаться» своими же газами.

Снятие и установка резонатора

Вначале нужно обеспечить свободный доступ к днищу автомобиля. Его ставят на эстакаду, смотровую яму или поднимают домкратом. В последнем случае под колеса с обеих сторон подкладывают стандартные башмаки, кирпич или бруски, чтобы не случилось скатывания. А опору домкратом обазательно дублируют опорой из надежных стоек — деревянные пни и т.п.

Демонтаж

Все элементы выхлопной системы крепятся на хомутах с помощью обычных болтов с головками под ключ на 13,14, или 17. Но если на новой машине резьбы не были предусмотрительно обработаны термостойкой смазкой (например, медной), то на машине возрастом от 3 лет и более для демонтажа резонатора потребуются инструменты для спиливания или срыва гаек и болтов. Из-за агрессивной среды, о которой говорилось выше, резьбы разрушаются очень быстро. Вначале можно обработать резьбы средствами типа WD и попытаться открутить обычным способом. Но при демонтаже нужно быть готовым к тому, что это грязная работа, требующая больших усилий. К тому же травмоопасная:

• Ключи срываются с головок, и рука может пораниться, задев острые металлические детали. Нужно использовать прочные рукавицы или перчатки и предусмотреть, куда двинется рука в случае срыва ключей.
• Грязь с днища авто может осыпаться и попасть в глаза. Нужно использовать защитные очки.

Монтаж

Ставить на место новый или отремонтированный резонатор — более чистая работа, чем демонтаж. Все сорванные и некачественные болты и хомуты меняются на новые. Резонатор ставится точно так и туда, где он был. Резьбы новых болтов желательно защитить медной смазкой.

В процессе эксплуатации резонатор не требует технического обслуживания. При возникновении проблем он как бы сам сообщает о них владельцу повышенным ревом или, наоборот, снижением мощности ДВС и шума. Это не такая труднодоступная часть, как коленвал. И замена не требует много времени. Поэтому проблемы с резонатором вполне устранимы.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Источник статьи: http://jrepair.ru/interesnoe-na-jrepair-ru/agregats/rezonator-glushitelya-zachem-nuzhen-ustrojstvo-otlichie-ot-glushitelya

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Виды

Резонаторы или дополнительные глушители классифицируют в зависимости от того, на двигателях какого типа они используются.

Потому различаются 2 основных вида устройств.

1. Предназначенные для установки на двухтактные двигатели. Если транспортное средство оснащается подобным мотором, что в наше время встречается не так часто, то резонатор становится обязательным элементом компоновки выхлопной системы. Если резонатор будет отсутствовать, это моментально приведёт к увеличению количества потребляемого топлива. Изменится работа мотора в худшую сторону, снизится скорость и мощность. Это обусловлено тем, что удаляться будет не только отработанный выхлопной газ, но также и не до конца сгоревшее топливо. Отсюда падение скорости параллельно с увеличением расхода топлива.
2. Резонаторы, устанавливаемые на четырёхтактные силовые установки. В случае с такими двигателями резонатор может сыграть не на пользу автомобилю, а создать определённые дополнительные проблемы. Демонтаж позволяет увеличивать уровень мощности двигателя примерно на 15%. Опытные автомобилисты считают, что на четырёхтактных моторах резонатор только мешает нормальной работе двигателя. Да, если его убрать, мощность действительно повысится. Но одновременно ухудшится экологичность транспортного средства, выхлоп начнёт загрязнять окружающую среду. Потому на 4-тактных моторах всё равно стоят резонаторы, позволяющие достичь требуемых экологических норм.

Есть ещё одна дополнительная классификация, которая различает резонаторы по их конструктивным особенностям.

На некоторые автомобили устанавливаются стандартные элементы моноблочного типа. Но постепенно практически все переходят на комбинированные устройства.

Второй тип резонаторов состоит из двух основных частей. Это классическая конструкция с трубой и перегородками, а также камера, заполненная специальными материалами, обладающими свойствами шумопоглощения. Зачастую в конструкциях используют материалы на основе базальтового волокна.

Комбинированные устройства являются более эффективными, современными и полезными в работе автомобильных двигателей и выхлопных систем. Потому на большинстве автотранспортных средств встречаются именно такие типы резонаторов.

Малые глушители или резонаторы глушителя разделяют по их размерам. Различают следующие подкатегории:

• короткие;
• средние;
• длинные.

Ещё иногда классифицируют резонаторы в зависимости от их объёма. Это полезный способ классификации, поскольку во многом именно от объёма зависит, насколько эффективным окажется резонатор в конструкции автомобильной выхлопной системы. Если будет наблюдаться дефицит объёма в резонаторе, то в момент резкого нажатия водителем на педаль газа уровень шума окажется крайне высоким. Кому-то этот звук нравится, а потому специально устанавливаются резонаторы. Но из соображений безопасности системы выхлопа, а также из уважения к окружающим людям, лучше устанавливать устройств с достаточным рабочим объёмом.

Резонаторы или малые глушители изготавливаются из различных материалов. Наиболее бюджетные конструкции создают на основе алюминированной стали. Хотя в действительности это самая простая сталь, поверх которой наносится небольшой слой алюминия. Выглядят, как полноценно алюминиевые, но по факту не способны выдерживать значительные нагрузки. Требуют более частой замены. Слой алюминия только временно предотвращает образование коррозии на устройстве.

Резонатор глушителя автомобиля

Если автомобилист хочет получить действительно качественный, долговечный и эффективный резонатор, когда стандартный заводской элемент не устраивает или износился, оптимально выбирать конструкции на основе нержавеющей стали с двойным корпусом.

Выхлопная система постоянно подвергается сильным нагрузкам в виде высокой температуры. В результате периодически происходят сбои в нормальной работе всего автомобиля. Чтобы поломка резонатора или иного компонента не стала неожиданностью для автовладельца, настоятельно рекомендуется проводить профилактическую проверку и диагностику работоспособности узла. Заметив первичные признаки неисправностей, можно своевременно принять меры, провести ремонтно-восстановительные работы или просто полностью заменить вышедший из строя резонатор.

Подробнее об устройстве глушителя и резонатора

Если честно, то сейчас нет одинакового строения глушителя, каждый производитель ищет свое решение и способы производства. Но почему так?

Это достаточно сложный цикл, ведь глушитель должен поглощать звук, но и не лишать двигатель мощности. Как заверяют производители, машину можно сделать практически бесшумной, установив еще один резонатор и нарастив объем глушителя — вот только мощности от двигателя будет «отжираться» значительно. Если штатный вариант отнимает от 5 до 7%, то установка новых резонаторов увеличит этот показатель до 10 – 15%! А оно нам нужно? Вот и химичат производители над идеальной формой, чтобы слышен был только «шелест» силового агрегата, да и мощность была на уровне.

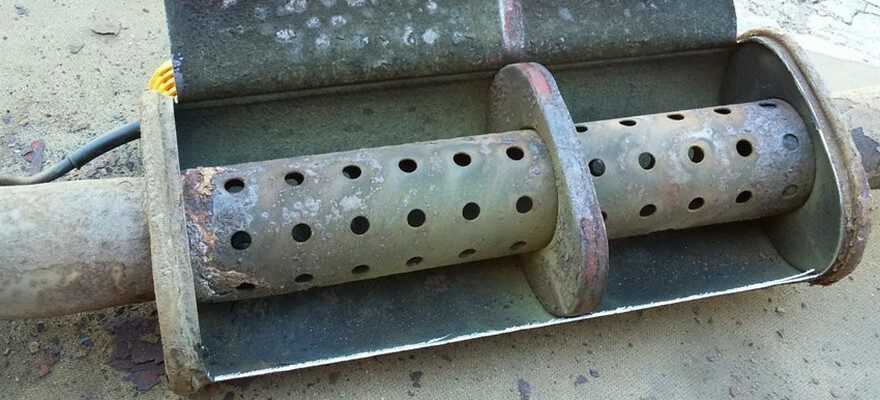

Какой резонатор в разрезе – если представить его разрез, то это несколько перфорированных труб внутри металлического корпуса, они находятся не на одном уровне, а как бы параллельны. Поток «отработки» — попадает в резонатор, где встречается сначала со стенками, теряя свое давление и часть звука. Происходит это так, волна ударяется о стенку и возникает ответная волна, которая встречается с вновь поступившими газами – то есть энергия гасит сама себя. Затем в параллельную трубу поток проходит в другую камеру, там также встречается со стенкой, опять теряя часть энергии. Внизу этой камеры есть третья труба, по которой газы поступают уже до глушителя. Таким образом, на уровне резонатора, гасятся 30 – 40% давления газа и его звука (в основном низкие тона). Но почему не все? Если сделать резонатор больше он попросту не поместится под машиной в середине — будет слишком большой объем, который также скрадет мощность двигателя.

Глушитель – находится сзади, где больше всего места. Он самый крупный из всех частей, по сути он мало чем отличается устройством от резонатора (также есть камеры и «глухие» стенки), только объемами. Еще одно отличие здесь встречается камера с так называемым поглотителем – из перфорированной трубы газы и звук проходят в поглотитель, оставляя там большую часть энергии и звука.

Четыре способа звукового погашения

В принцип функционирования легли 4 главных способа звукового погашения: ограничение звука, его отражение, подавление звуковых волн с помощью резонанса и поглощение.

Ограничивающий тип самый простой в своей конструкции: выполнен в виде сужающейся трубы, помещенной в металлический бак. Этот тип подавляет шум частично, существенно снижает мощность мотора и устанавливается на простейшей агропромышленной технике.

Зеркальное изменение направления акустического потока используется в установке на скутеры и мотоциклы. Происходит приглушение колебаний, за счет чего рокот заметно уменьшается. Использование данного варианта возможно только на двухтактных движках, ввиду малой мощности.

Третий вариант применяется на автомобилях. Внутри резонатора устанавливается несколько перегородок, образующих полости, которые соединены в свою очередь полыми прутьями из стали. Здесь в поглощение звука играют роль два фактора:

• звуковые волны и пары меняют направление своего движения несколько раз за счет зеркальных перегородок;
• частота акустических колебаний совпадает, благодаря точным расчетам размеров резонансных камер и трубок. Созданный резонанс подавляет грохот и рокот.

С учетом многообразия двигателей и их мощностей под каждый разрабатывается свой глушитель подобного типа.

Поглощающий образец по своей конструкции напоминает подавление шумовых волн, с той разницей, что трубы у него имеют многочисленные отверстия разного диаметра. По бокам данных перегородок помещен термостойкий материал, например, каолиновая или базальтовая вата, способная вытерпеть температуру до 700 градусов по Цельсию. Акустический поток рассеивается, накладывая свои волны друг на друга после сквозных прохождений. Оставшаяся часть уходит в наполнитель, а остатки — сглаживаются

• каналы выпуска и впуска;
• корпус с герметикой;
• перфорированная трубка;
• мате
• перегородками и изменением направления.

Резонатор

Резонатор – деталь выхлопной системы, гасящая звуковые колебания после выхода газов из камеры сгорания

Основная задача резонатора — гасить звуковые колебания ревущих выхлопных газов, вырывающихся из камеры сгорания. Размер, форма и конструкция резонатора напрямую влияют на то, насколько громко будет работать двигатель. При поломке этой детали нарушается работа всей выхлопной системы. Автомобиль становится шумным, в салон проникает запах выхлопа.

История появления резонатора в выхлопной системе

Первый резонатор появился на автомобиле в начале XX века. Снижение уровня шума было первой задачей, которую пришлось решать разработчикам, так как вскоре после появления серийных машин проявилось недовольство пешеходов их чрезмерно шумной работой. С этой детали началось создание полноценной выхлопной системы, которую можно видеть в современных автомобилях.

Принцип работы резонатора

Выхлопные газы образуются в камере сгорания и выводятся из цилиндра через выпускной клапан. После этого они на большой скорости движутся по выпускному коллектору и приемной трубе. При этом температура газовой смеси составляет около 650 градусов Цельсия, поэтому детали выхлопной системы подвергаются серьезной тепловой нагрузке.

Труднее всего создать конструкцию резонатора для спортивного автомобиля. С одной стороны, он должен пропускать через себя поток газов, не создавая препятствий. С другой — снижать уровень шума

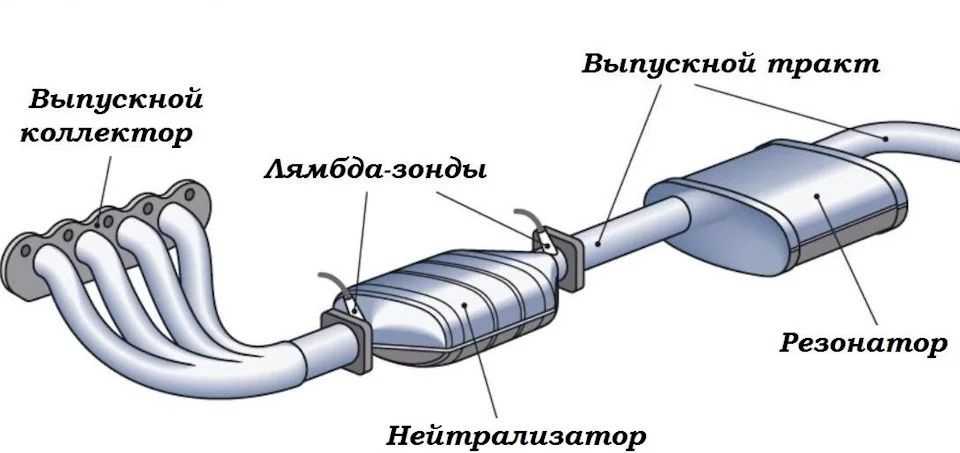

Далее газовый поток попадает в катализатор, а затем в резонатор, который представляет собой полость с одной или несколькими камерами. Через камеры проходит труба с небольшими отверстиями, через которые проходит разделенный поток газов. Прохождение через трубу способствует взаимному поглощению звуковых волн.

Виды резонаторов

Более сложные современные резонаторы могут иметь оболочку, между слоями которой располагается теплоизоляционный материал. Такие детали не только поглощают шумы, но и позволяют защитить кузов от нагревания.

Все чаще в автомобилестроении встречаются комбинированные резонаторы, которые состоят из двух частей. Первая часть детали основана на классической конструкции с трубой и внутренними переборками, а вторая – заполняется шумопоглощающим материалом (обычно базальтовым волокном). Такие комбинированные резонаторы работают эффективней обычных.

Эксплуатация и неполадки резонатора

Дольше всего служит резонатор с двойным корпусом. Материал должен быть невосприимчивым к коррозии. Как правило, недорогие глушители для автомобилей потребительского рынка делают из алюминированной стали, то есть обычной стали, покрытой тонким слоем алюминия, защищающего поверхность от коррозии. Немаловажную роль играет и объем резонатора. От этого показателя зависит эффективность его работы. Если объема недостаточно, то во время резкого нажатия на педаль газа шумы будут существенно усиливаться, а сама деталь может начать вибрировать.

Покупая резонатор из аллюминированной стали, следует помнить, что невысокая цена изделия получена путем снижения долговечности. Лучшие резонаторы делают из нержавейки

Как и любая часть выхлопной системы, резонатор подвергается вредному воздействию агрессивных факторов: работа в среде газа, высокие температуры. Из-за этого срок службы деталей выпускной системы весьма невелик. Признаками поломки могут быть усиление шумов, запах выхлопных газов в машине, наличие струек дыма под днищем. В этом случае его следует менять.

Резонатор в автоспорте

Благодаря простоте и небольшому весу резонатор находит применение в автомобильном спорте, однако для этих целей деталь часто подвергается существенным изменениям. Как правило, в спортивные автомобили устанавливают резонаторы, имеющие камеру более сложного типа, которая обеспечивает звукопоглощение и обладает минимальным сопротивлением, то есть не повышает обратное давление в выхлопной системе. Спортивные глушители делают, как правило, из нержавеющей стали, так как у нее более гладкая поверхность (создающая минимум завихрений в системе), и сделанные из нее детали лучше работают в экстремальных температурных режимах.

Лямбда-зонд

Его также называют кислородным датчиком. Устанавливается возле катализатора в резьбовое соединение. Являет собой чувствительный элемент, который соприкасается с отработавшими газами.

Задача датчика – определить температуру газов и наличие в них кислорода. На основе считанных данных ЭБУ посылает сигнал на впускной коллектор. При необходимости в цилиндры впрыскивается дополнительная порция топлива. Для чего это нужно? Дело в том, что катализатор полностью работает только при условии повышенных температур (не менее 600 градусов). Если газы будут холоднее, никакой фильтрации и преобразования не произойдет. Поэтому система добавляет больше топлива, дабы температура каталитического стержня находилась в рабочем диапазоне. На расход топлива эта система практически не влияет (при условии ее исправности).

Резонатор и глушитель: в чем разница?

Одна из радостей владения автомобилем – это возможность тюнинговать его и сделать уникальным. Это происходит благодаря доступности и невероятному количеству качественных запчастей. Что может быть лучше, чем начать с замены выхлопной системы?

Поиск идеальной выхлопной системы – это навязчивая идея большинства владельцев авто, но почему бы ей не быть, если каждому нравится своя определённая частота выхлопа. Некоторые не любят объявлять о своем подъезде, а другим нравится, чтобы все слышали когда они проезжают мимо. Независимо от того, нравится ли вам могучий рёв или более спокойное рычание – индустрия выхлопных газов придумала все мыслимые компоненты выхлопа, чтобы ваш автомобиль звучал именно так, как вы хотите. С ассортиментом выхлопных систем можно ознакомиться в каталоге https://virooka.com.ua/. Наличие такого огромного разнообразия качественных глушителей, резонаторов, искрогасителей, и всевозможных труб, позволяет сделать с автомобилем всё что угодно.

В мире рынка выхлопных газов часто используются термины «резонатор» и «глушитель». Вы даже можете иногда наткнуться на гибридный вариант – «резонирующий глушитель».

Что такое глушитель и что он делает?

Глушитель уменьшает звуки двигателя до соответствующего и акустически приятного уровня. Как это работает? Технически глушитель глушит двигатель, уменьшая излучаемое звуковое давление. Заводские глушители сделаны так, чтобы звучать хорошо, но с ограничениями по соображениям эффективности, простоты, стоимости производства и, конечно же, законами уровня звука. Для многих энтузиастов стоковые глушители слишком консервативны.

Глушители проектируются с несколькими камерами, которые направляют газы и снижают давление выхлопных газов. Эти камеры имеют перфорированные трубы или перегородки, или и то и другое. Выхлопные газы проходят через эти перфорированные отверстия и перегородки, что приводит к расширению. Когда газ расширяется, его давление уменьшается, а следовательно, и уровень звука. Также, существуют глушители, которые облицованы специальными материалами (такими как стекловолокно) в качестве меры звукоизоляции, чтобы дополнительно поглощать звук внутри глушителя и излучать меньше шума.

Что такое резонатор и что он делает?

Резонатор гасит определенный диапазон звуковых частот. Не вдаваясь в научные подробности, можно сказать, что звук – это просто волна давления, излучаемая с определенной частотой. Как и волны в океане, звуковые волны имеют определенные амплитуды (сравнимые с общим размером), гребень и впадину. На пляже, когда гребень волны встречается с впадиной волны одинакового размера, две волны фактически уравновешивают друг друга, и волна умирает. Точно такой же принцип применим и к звуковым волнам. Если у вас есть две звуковые волны одинакового размера и частоты, встречающиеся гребень к впадине, они тоже будут отменены.

Отсюда напрашивается вопрос, какой диапазон будет отменен? Ну, это на усмотрение инженеров. Обычно автомобильный звукорежиссер выбирает неприятный диапазон, чтобы устранить эту частоту или набор частот. Устраненные шумы включают резкие тона или диапазоны, где выхлопные газы производят громкий гул или раздражающее жужжание.

Одно из лучших применений резонатора – дополнять существующую установку. Например, если вы уже добились нужного звучания выхлопной системы, но все еще имеете постоянный гул, то добавление резонатора может устранить этот гул, сохраняя при этом желаемый звук.

Так что же делает резонатор? Он делает общее выхлопное звучание громче и агрессивнее. Это не совсем прямая труба, но она не слишком далеко. Резонаторы также имеют меньшую запутанность и не перенаправляют выхлопные газы так сильно, как глушитель. Это уменьшает обратное давление, потенциально высвобождая несколько лошадиных сил.

Резонатор против глушителя: подводим итог отличий

• Понижает уровень звука;
• Не устраняет звуковые частоты (гудение);
• Более высокое обратное давление чем резонаторы;

• Отменяет определенные частоты, чтобы устранить гудение и неприятный шум;
• Уменьшает обратное давление двигателя, увеличивая производительность;

Как узнать выходит ли из строя резонатор?

Резонатор может испортиться по множеству причин. Резонатор по сути подобен глушителю и может выйти из строя аналогичными способами. Один из способов проверить его – протестировать на наличие трещин вдоль сварных швов. Кроме того, вы можете проверить дребезжание, когда автомобиль не работает (т.к. он не горячий и тихий), и потенциально сузить его до резонатора. В-третьих, резонаторы могут проржаветь. Если чешуйки ржавчины идут из выхлопной трубы, то это может быть от неисправного резонатора.

Особенности работы и виды глушителей

В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.

https://youtube.com/watch?v=YMdaf4ojr8o

Устройство резонатора

Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер. Он состоит из следующих элементов:

• корпус (имеет цилиндрическую форму);
• теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
• глухая перегородка (для поворота потока газов);
• перфорированная труба;
• дроссель (позволяет изменять сечение потока отработавших газов).

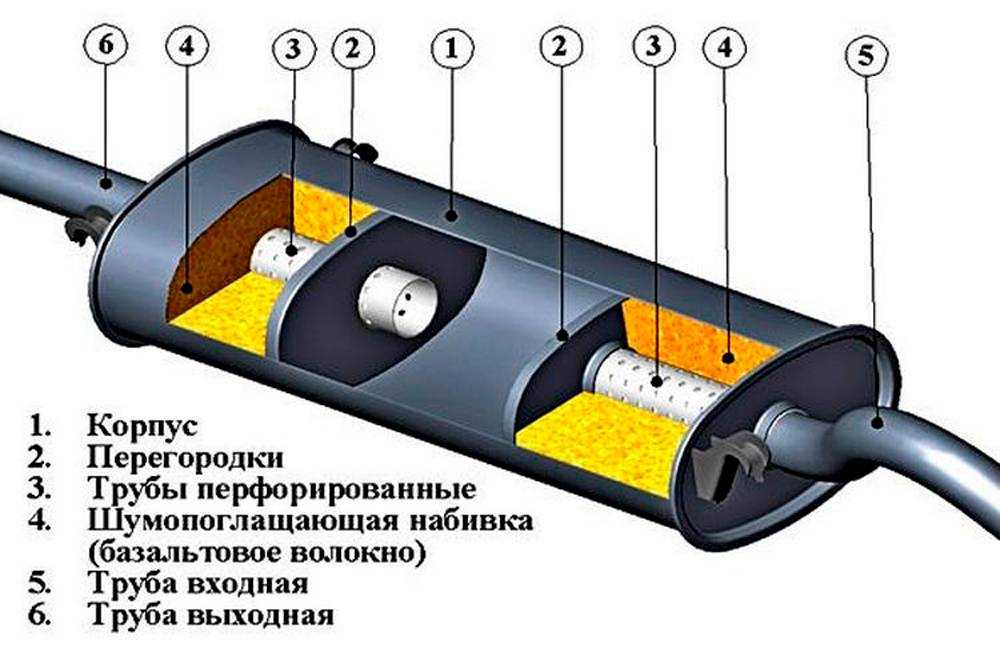

Конструкция резонансного глушителя

В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях (см. рис. Глушитель в разрезе):

1. передняя труба с перфорацией;
2. задняя труба с перфорацией;
3. впускная труба;
4. передняя перегородка;
5. средняя перегородка;
6. задняя перегородка;
7. выпускная труба;
8. корпус (овального сечения).

Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.

Особенности прямоточного глушителя

Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.

Прямоточный глушитель

Конструктивно прямоточный глушитель состоит из следующих элементов:

1. герметичный корпус;
2. выпускная и впускная труба;
3. труба с перфорацией;
4. шумоизоляционный материал — чаще всего используется стекловолокно, которое отличается устойчивостью к высоким температурам и хорошими звукопоглощающими свойствами.

На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.

За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.

От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.

Работа двигателя на автотранспортных средствах, если говорить про ДВС, сопряжена с выработкой достаточно сильного шума. Но этот шумовой эффект водитель, его пассажиры, а также люди на улице практически не слышат.

Так было далеко не всегда. Первые машины, работающие на двигателях внутреннего сгорания, были очень шумными, создавали много дыма, а потому это становилось настоящей проблемой. Но решение через некоторое время придумали.

Каждый современный автомобиль обязательно оснащается глушителем. Уже из названия становится очевидно, что главной функцией глушителей является гашение и подавление шумов и звуков, возникающих от работающего мотора.

Система выхлопа устроена достаточно сложно, несмотря на кажущуюся простоту выполняемых функций. В её состав входит несколько элементов, одним из которых выступает резонатор. Относительно него у автолюбителей возникают вопросы. Их интересует, что это такое, зачем устанавливается и какие задачи выполняет в работе системы выхлопа и всего автомобиля.

Что такое глушитель и что он делает?

Глушитель уменьшает звуки двигателя до соответствующего и акустически приятного уровня. Как это работает? Технически глушитель глушит двигатель, уменьшая излучаемое звуковое давление. Заводские глушители сделаны так, чтобы звучать хорошо, но с ограничениями по соображениям эффективности, простоты, стоимости производства и, конечно же, законами уровня звука. Для многих энтузиастов стоковые глушители слишком консервативны.

Глушители проектируются с несколькими камерами, которые направляют газы и снижают давление выхлопных газов. Эти камеры имеют перфорированные трубы или перегородки, или и то и другое. Выхлопные газы проходят через эти перфорированные отверстия и перегородки, что приводит к расширению. Когда газ расширяется, его давление уменьшается, а следовательно, и уровень звука. Также, существуют глушители, которые облицованы специальными материалами (такими как стекловолокно) в качестве меры звукоизоляции, чтобы дополнительно поглощать звук внутри глушителя и излучать меньше шума.
