Рпж 24ft: электронное реле протока жидкости

Электронные датчики для вендинговых аппаратов и не только

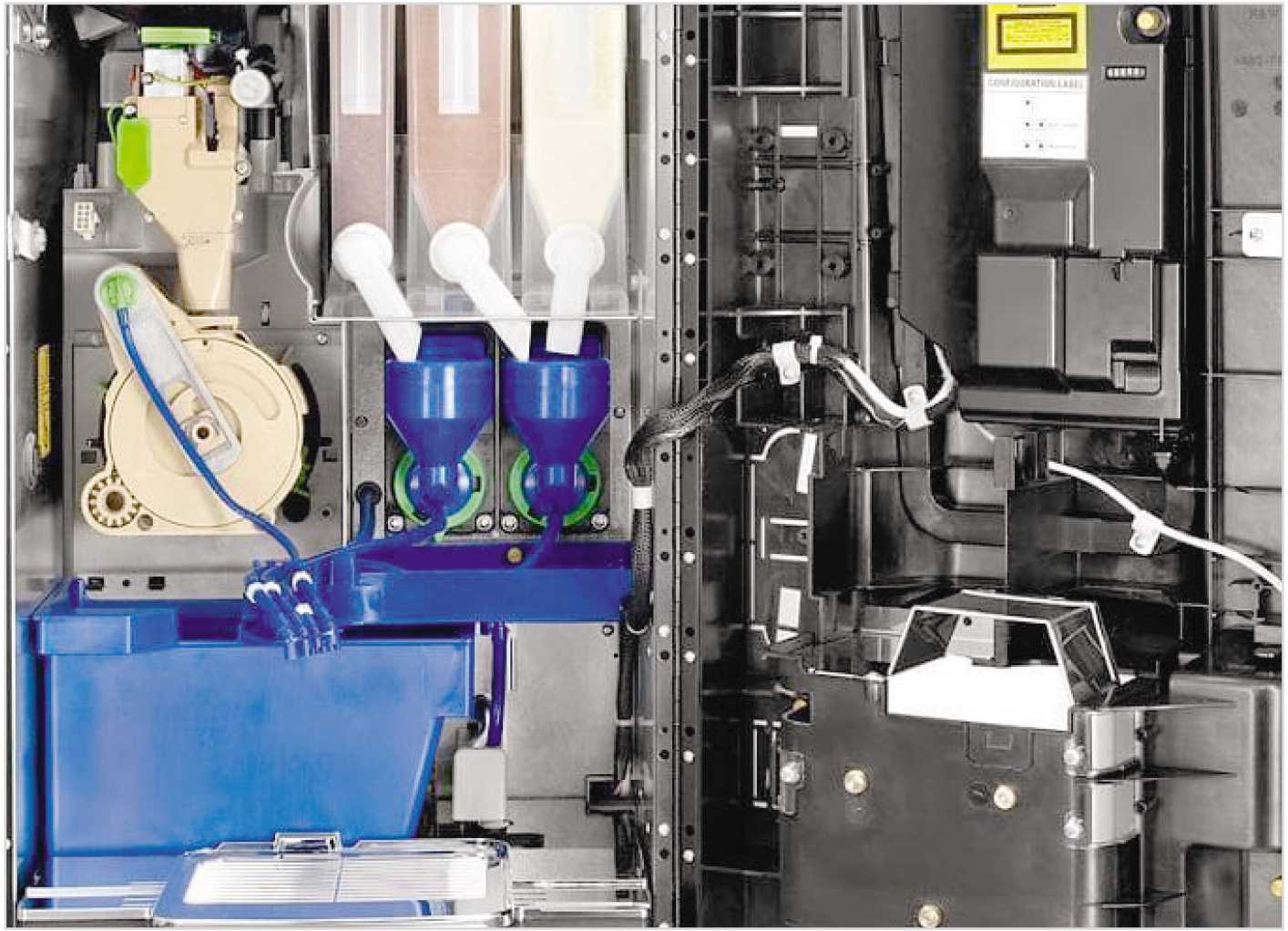

На рис. 5 представлен автоматический торговый (вендинговый) аппарат с открытой частью корпуса.
Для торговых автоматов в сегменте дозируемых и порционных товаров способы измерения продукции основываются на трёх параметрах: объём, масса, время. Измерение объёма применяется для ВА, работающих непосредственно с жидкостями. Анализатор дозирующего устройства работает так. С помощью тензодатчиков измеряется количество жидкости в накопительном резервуаре посредством сравнения изначального показания с изменяющимся. Когда разница между двумя показаниями достигает необходимого значения, дозирующее устройство перекрывает подачу жидкости. Измерение по массе происходит непосредственно на месте выдачи товара при помощи тензометрического датчика, который отмеряет вес товара, уже поданного в тару. Соответственно, когда вес достигает необходимого значения, подача продукции прекращается.

Измерение по времени с помощью электронного таймера (между началом и окончанием подачи жидкости потребителю) – условно сложный процесс, более экономичный, но менее надёжный, и тут мы его касаться не будем. А применение датчиков протока для контроля отпуска жидкости в трубопроводе ВА на пути к потребителю (в стакан) – перспективный метод, уже нашедший своих последователей и критиков среди разработчиков РЭА. Кулеры для воды (в том числе автоматы-диспенсеры, подключённые к системе питьевого водоснабжения, а не сменяемых банок объёмом 18,9 л), ВА, бытовые кофе-машины, автоматизированные линии розлива (воды, пива и др.) на производстве и многие другие примеры – таковы сферы, где применяется РЕ трубчатый датчик потока жидкости с подключением ¼ дюйма модели 652F. Внешний вид его представлен на рис. 6.
Далее приведены некоторые технические характеристики датчика 652F c литерами «А» и «В»:

• точность (контроля потока): 0,2–8 л/ мин с погрешностью в пределах 0,5%;
• максимальный рабочий ток: 15 мА (при напряжении питания 5 В);
• диапазон окружающей влажности: 35–90% RH;
• управляющий импульс напряжения: > 4,7 В;
• минимальное рабочее напряжение: 3,5 В;
• диапазон рабочего напряжения: DC 3,5…20 В;
• диапазон рабочих температур: ≤ 80°С;
• допустимое давление жидкости не более 1,75 МПа.

Счётчик расхода питьевой воды модели 652F суть многофункциональный расходомер с переключателем, рассчитанный для контроля магистрали с объёмом (скоростью потока) жидкости до 0,8 л/мин. Такой датчик может иметь универсальное применение.

Функционал устройства: измерение, контроль потока (скорости и объёма), сигнал тревоги при отсутствии жидкости в канале. Датчик расхода жидкости применяется универсально: домашняя «пивная машина», посудомоечная машина, очиститель воды, торговый автомат, в том числе для дозированной подачи вина, иного алкоголя (с автоматическим и электронным управлением), винный шкаф и другие, то есть для почти любого, в соответствии с характеристиками датчика, оборудования, где требуется управление небольшими потоками воды. Понятно, что для производственных мощностей, или даже в условиях фермерского хозяйства – для полива фруктов и овощей, или работы стиральной машины такой скорости потока недостаточно, нужна бо́льшая; однако в своём классе и по своей стоимости – это перспективный датчик для новых разработок РЭА небольших мощностей потоков и отпуска жидкостей.

Электронные счётчики-расходомеры

• коррозионно-активных кислот, щелочей и смесей;
• сточных и канализационных вод;
• неньютоновских жидкостей;
• загрязнённых жидкостей на металлургических предприятиях.

Счётчик-расходомер изготавливается из разных материалов, выбор которых зависит от того, какими свойствами обладает измеряемая и окружающая среда. Если она нейтральная, то для электродов выбирают нержавеющую сталь, если агрессивная – электроды делают из титана, тантала, платино-иридиевого и других устойчивых сплавов. Проточную часть прибора покрывают материалом, препятствующим разряду ионов во время их контакта с металлической трубой. Для неагрессивной жидкости и невысоких температур подходит обычная техническая резина. Если эксплуатация оборудования планируется в агрессивной среде, футеровку исполняют из различных фторопластов или керамики (для абразивных сред).

Среди преимуществ электронных расходомеров:

• стабильная работа, поскольку нет движущихся деталей;
• возможность применения на трубопроводах большого диаметра;
• низкий коэффициент сопротивления потоку, что снижает потери давления на измерительном участке;
• возможность эксплуатации в широком динамическом диапазоне (1:100) и выше;
• работа при минимальных длинах требуемых измерительных участков.

Электронный блок крепится на корпусе первичного преобразователя с помощью стойки (в интегральном исполнении). Индикатор с жидкокристаллическим дисплеем отображает основные показатели измерений. Дополнительно ещё об одной интересной особенности контроля расхода жидкостей и газов для измерения расхода различных жидкостей, способных работать с агрессивными и неоднородными средами, можно прочитать в .

Проточную часть и электронный блок устанавливают отдельно друг от друга. Такой вариант выбирается при необходимости работы с жидкостями при высокой температуре (от +80 до +130°С). Допустимая длина удаления датчика от устройства-анализатора 50 м.

Конструктивно счётчик рассчитан на фланцевый тип монтажа. Однако есть варианты исполнения с «молочной гайкой» – такое соединение востребовано в пищевой промышленности. Наличие гигиенического сертификата позволяет использовать устройства в производстве продуктов питания: молока, сахара, пива и т.д.

Особый тип промышленных расходомеров – кориолисовые (coriolis flowmeters), это универсальные приборы для измерения массового расхода и плотности прямым методом и объёмного расхода методом пересчёта. Принцип работы устройства (представлен на рис. 11) основан на базовом физическом явлении появления ускорения при движении среды в вибрирующей трубке.
В результате возникают силы, закручивающие трубку, так как во входной половине трубки сила, действующая со стороны среды, препятствует её смещению, а в выходной способствует. Это приводит к появлению разности фаз колебаний подводящей и отводящей труб сенсора. Данный эффект называется эффектом Кориолиса .

Мы рассмотрели примеры разного оборудования, в которых применяются принципы эффекта Холла, лопастные и поршневые контакторы: от маленьких датчиков протока для небольших магистралей до промышленных контроллеров огромных объёмов. Знание примеров, элементной базы и принципа работы датчиков контроля жидких сред даёт большие перспективы применения рассмотренных устройств для новых разработок как в области бытового, медицинского, так и промышленного назначения.

Принцип действия и измерения

В основном в автомобиле используются поплавковые датчики уровня жидкости. В момент, когда охлаждающая жидкость находится на нормальном уровне, магнитное кольцо воздействует на геркон (это магнитный переключатель, оснащенный контактами). В этот момент контакты датчика размыкаются, сопротивление находится в пределах 3300 Ом. Когда уровень омывающей жидкости падает, то поплавок вместе с магнитом опускается до уровня геркона, и тот замыкается контакты датчика. В этот момент раздается сигнал на приборной панели, контакты которой замыкаются на массе.

Фото — показания датчика

При этом кондуктометрические датчики и прочие измерительные устройства охлаждающей жидкости опрашиваются блоком управления каждую секунду. В случае неисправности измерителя или во время недостаточного сопротивления, для определения уровня не хватает данных.

Фото — датчик уровня топлива

Несколько слов про монтаж и настройку реле

В насосном оборудовании нередко отсутствуют различного рода датчики, в частности, реле протока воды. Поэтому установкой присобления приходится заниматься отдельно. Монтаж выполняется на горизонтальных участках водопроводной системы с целью расположения клапана в вертикальном положении.

Пример параллельного подключения двух датчиков давления и «сухого хода»

Также учитывается стрелочный идентификатор, который указывает на правильное направление протекания жидкой среды. При необходимости в начале цепи контролирующих приборов устанавливается фильтрующий элемент (техническое расстояние должно составлять минимум 55 мм).

Соединительный узел должен быть обязательно резьбовым. То есть при отсутствии на патрубке таковой необходимо ее сформировать. В паре с реле протока подключается датчик давления. Чтобы выполнить параллельное соединение приборов в контур встраивается латунный тройник. Для избежания появления протечек на наружную резьбу патрубка наматывается фум-лента для водопровода или волокна сантехнического льна. В дополнение мастера рекомендуют узел промазывать герметиком.

Завершающий этап монтажных работ – подключение реле протока к электросети. Здесь нужно подключить к датчику заземляющий проводник, нулевой и нейтральный соединяются с соответствующими контактами на приборе и насосном оборудовании. Далее нужно схему протестировать на предмет исправности.

Схема подключения реле «сухого хода» и давления к насосуИсточник oooden.ru

Настройка

Как правило, датчики изначально отрегулированы производителем. В случае необходимости самостоятельного подхода для установления тех или иных настроек на приборах предусмотрены регулировочные болты. Степень их вкручивания влияет на силу сжатия пружины. Иными словами так осуществляется настройка уровня давления, при котором происходит запуск или отключение насосного оборудования. В завершение систему необходимо протестировать. В целях избежания аварийных ситуаций раз в год датчики необходимо проверять на предмет исправной работы.

Область применения датчиков потока жидкости

Реле потока жидкости применяются для решения различных задач во многих отраслях промышленности:

• в системах водоснабжения и водоотведения для контроля подачи воды, поддержания работы насосного оборудования, организации систем отведения сточных вод, канализационных сооружений, защиты насосного оборудования и двигателей от «сухого хода»,
• в системах отопления, охлаждения, вентиляции и кондиционирования воздуха для контроля подачи воды, хладагента, специальных жидкостей, отведения отработанных жидкостей из системы,
• в нефтегазовой сфере для контроля потока газа, нефти, нефтепродуктов при транспортировке и хранении,
• в металлургии, сталелитейной промышленности в системах подачи и отведения воды и другой жидкости,
• в химической промышленности для работы с агрессивными и опасными видами жидких продуктов, системах подачи и отведения воды,
• в сельском хозяйстве при автоматизации процессов кормления, в поилках, в системах полива и орошения, при работе с жидкими удобрениями,
• в пищевой промышленности для контроля подачи различных видов жидких пищевых продуктов, в том числе минеральной воды, молочной и кисломолочной продукции, алкогольных напитков, пива и т.д.

Датчики и счётчики воды

Датчик фирмы OOTDTY модели H1AA800375 на основе магнитного эффекта Холла для водопроводно-канализационной системы представлен на рис. 1.
Он имеет условия подводки с размером «½» – стандартный распространённый размер, принятый в сантехнических коммуникациях бытового уровня. Для труб и комплектующих сантехники принят за основу «недружественный» отсчёт от дюйма – 25,4 мм. Отсюда 1 см = 0,3937 дюйма, 1 дюйм = 2,54 см. Но сантехнический размер «½» – это диаметр трубы 15 мм, а «¾» – 20 мм, 1 дюйм примерно равен 25 мм, 1 и ¼ – диаметр патрубка 32 мм. Наиболее распространены ½ и ¾ дюйма.

Примерно аналогичные характеристики у датчика YF-B1, имеющего размеры 4,4×1,9 см. Устойчиво работоспособен в диапазоне напряжения питания 5…15 В постоянного тока. Сопротивление изоляции корпуса 100 МОм. Датчик размещён в корпусе из лёгкого металла и пластика и позволяет контролировать расход воды в пределах 1…25 л/мин. при максимальном давлении в контуре 1,75 МПа.

На рис. 2 представлен внешний вид переключателя датчика потока воды, выполняющего функцию усилителя давления воды и предназначенного для контуров с относительно слабым давлением и (или) для потребителей, находящихся в условиях удалённого расположения от распределительной станции – хаба.
Датчик, совместимый с устройствами Arduino, имеет высокую стабильность и надёжность ввиду функции магнитного абсорбирования. Индукционная и магнитная контрольная камера, а также электронные компоненты расположены отдельно, это позволяет избежать сбоев в работе переключателя, вызванных примесями воды в трубопроводе, «нежелательными» частицами, загрязняющими канал.

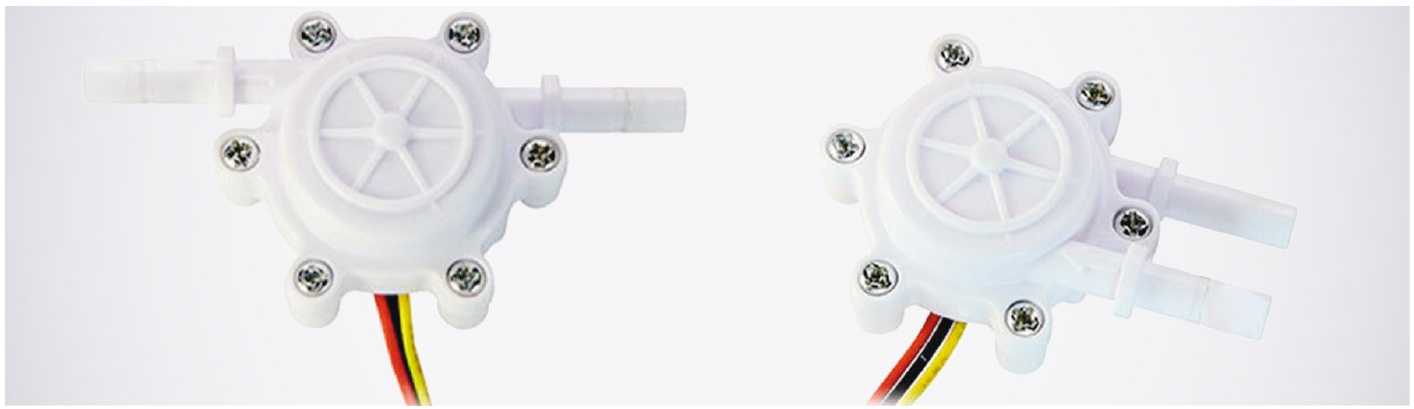

На рис. 3 представлен тот же датчик, адаптированный для разработчиков конструкторского макета Arduino.
Такое устройство одновременно имеет функцию защиты водоподводящего канала и многоразового фильтра частиц-примесей воды – с отстойником и возможностью его чистки.

Термостойкие материалы корпуса и элементов датчика позволяют использовать устройство для горячей воды при температуре до 80°С.

Устройство работоспособно при относительно низком давлении воды > 0,03 кг/см²: сей элемент, называемый «пружина сброса», сделан из высококачественной нержавеющей стали

Это крайне важно в условиях подводны́х магистральных каналов с низким давлением, в частности, для запуска водонагревателя-бойлера в режиме обеспечения автоматического водного цикла водонагревателя.. Внутри датчика установлена магнитная крыльчатка, совмещённая с датчиком Холла

Аналогичные YF-S201 по форм-фактору модели типового ряда CX-60/120/300/800/801/802/2010 сертифицированы (СЕ) и предназначены для работы в контуре водоснабжения (отведения) при интенсивности потока 6…7 л/мин и минимальном давлении 0,6 МПа. Этот совместимый с устройствами Arduino прецизионный датчик расхода воды предназначен и адаптирован для схем управления и питания с напряжением осветительной сети 230…240 В переменного тока.

Внутри датчика установлена магнитная крыльчатка, совмещённая с датчиком Холла. Аналогичные YF-S201 по форм-фактору модели типового ряда CX-60/120/300/800/801/802/2010 сертифицированы (СЕ) и предназначены для работы в контуре водоснабжения (отведения) при интенсивности потока 6…7 л/мин и минимальном давлении 0,6 МПа. Этот совместимый с устройствами Arduino прецизионный датчик расхода воды предназначен и адаптирован для схем управления и питания с напряжением осветительной сети 230…240 В переменного тока.

На рис. 4 представлен внешний вид датчика-переключателя потока водяного насоса фирмы ELESAVEE моделей HFS15/HFS20/HFS25.
Датчик функционирует как реле потока с контролем уровня жидкости и адаптирован под размер патрубка ½ или ¼ дюйма.

Типовые характеристики датчика

• Напряжение: 220 В переменного тока
• Максимальный ток потребления: 15 А
• Стабильная работа в диапазоне температур: +5…40°С
• Допустимая температура жидкости: 0…+100°C

Техническое обслуживание и ремонт Рпж 24ft

Техническое обслуживание Рпж 24ft

Для обеспечения безопасности и эффективной работы Рпж 24ft рекомендуется регулярное техническое обслуживание. Оно включает в себя несколько этапов:

1. Проверка состояния электронного реле протока жидкости. При этом осуществляется осмотр на наличие повреждений, а также проверка работоспособности и точности показаний. Если обнаружены какие-либо неисправности, реле должно быть заменено.

2. Очистка и смазка механизмов. В ходе эксплуатации могут возникать загрязнения, пыль и накопление масла, что может привести к снижению производительности Рпж 24ft. Поэтому рекомендуется периодически очищать и смазывать механизмы для предотвращения неполадок.

3. Регулировка параметров. В процессе работы Рпж 24ft может потребоваться регулировка различных параметров, например, чувствительности реле или диапазона измерений. Это поможет достичь более точных результатов и предотвратить неправильную работу устройства.

4. Проверка цепей питания. Следует регулярно проверять цепи питания, чтобы убедиться в надежности их работы. Неисправности в электрической части Рпж 24ft могут привести к сбоям и неправильной работе устройства.

Ремонт Рпж 24ft

В случае обнаружения серьезных неисправностей или повреждений Рпж 24ft рекомендуется обратиться к специалистам для проведения ремонта. Ремонт может включать в себя следующие мероприятия:

1. Замена поврежденных деталей. Если выявлены повреждения, которые могут повлиять на работу Рпж 24ft, необходимо заменить поврежденные детали на новые.

2. Проверка и настройка электронного реле протока жидкости

Электронное реле протока жидкости — один из ключевых компонентов Рпж 24ft, поэтому при ремонте особое внимание уделяется его проверке и настройке

3. Восстановление электрической цепи. Если обнаружены проблемы с электрической цепью, специалисты проводят восстановление целостности и исправляют неисправности.

4. Проведение тестирования. После ремонта Рпж 24ft обязательно проходит тестирование для проверки его работоспособности и соответствия всем требованиям.

Поплавковые уровнемеры и сигнализаторы, поплавковое реле уровня

Поплавковые средства измерений уровня получили широкое распространение в связи с простотой их конструкции и достаточно высокой точностью. Основными элементами поплавковых средств измерения уровня являются поплавок, передаточный механизм и отсчетное или регистрирующее устройство. При изменении уровня жидкости поплавок перемещается вместе с ней на всем диапазоне измерения.

Существует много конструктивных решений преобразователей. В основном это сигнализаторы уровня с механической связью поплавка и измерительной схемы, причем связь может быть как гибкой (нить, трос, лента), так и жесткой (рычаг, рейка). При использовании поплавковых уровнемеров с гибкой связью чрезвычайно затруднено измерение уровня в сосудах, работающих под давлением или требующих герметичности, так как при выводе гибкого элемента через сальниковый узел возникают значительные сопротивления, ведущие к погрешностям измерения уровня. В этих случаях предпочтительней применение уровнемеров с магнитной связью поплавка и измерительной схемы.

Для измерения уровня однородных, не выпадающих в осадок, не кристаллизующихся жидкостей в различных технологических резервуарах предназначено поплавковое реле уровня и электрические сигнализаторы уровня.

Принцип действия сигнализатора уровня (рис. 1) основан на зависимости положения поплавка, находящегося в измеряемой среде от ее уровня. При изменении уровня жидкости изменяется положение поплавка 5, связанного с постоянным магнитом 4. Аналогичный постоянный магнит 3 размещен в герметичном алюминиевом корпусе. Благодаря магнитной связи магнитов, ориентированных одноименными полюсами относительно друг друга, это перемещение управляет контактным устройством 2 через герметичную стенку. При достижении жидкостью верхнего предельного положения нормально закрытый контакт размыкается, а нормально открытый замыкается.

Конструктивно сигнализатор состоит из поплавка 5 с магнитом 4 закрепленным на оси кронштейна 6, размещенного в литом корпусе 1. У сигнализатора уровня (см. рис. 1,б) магнит 4 и поплавок 5 взаимодействуют друг с другом при помощи упоров 7 (магнит и поплавок независимо крепятся на оси 8, но магнит жестко связан с кронштейнами 9). У сигнализатора уровня (см. рис. 1,в) поплавок 5 взаимодействует с магнитом 4 при помощи регулируемых по высоте планок 10, расположенных на гибком тросе, натянутом противовесами 11. Погрешность срабатывания не превышает ±3 мм.

Средства измерения уровня сыпучих материалов

Измерение уровня сыпучих сред в емкостях различной формы и объема при автоматизации технологических процессов в пищевой промышленности — более сложная задача, чем контроль уровня жидких сред. Это связано с тем, что сыпучие материалы при заполнении и опорожнении емкостей не имеют горизонтальной поверхности, а образуют откосы в результате трения и некоторого сцепления между частицами сыпучего материала. Давление сыпучих сред на дно и стенки емкости непропорционально высоте уровня, так как на сыпучие материалы не действует закон Паскаля. Большинство сыпучих материалов (особенно соль, сахар, мука и аналогичные им) при хранении теряют сыпучесть, т.е. обладают свойством слеживания. Кроме того, они могут прилипать к поверхностям емкостей и чувствительным элементам преобразователей уровня, что в сочетании со слёживаемостью приводит к зависанию материалов на наклонных и в некоторых случаях на вертикальных плоскостях. Абразивность некоторых сыпучих материалов (зерна, соли и др.) вызывает повышенный износ датчиков уровня, устанавливаемых в бункерах, а кусковые материалы могут вызвать их механические повреждения. Ряд сыпучих материалов (мука, соль, концентрированные корма, сера и др.) образует в емкостях взвешенную, легко воспламеняемую, а при определенных условиях и взрывоопасную пыль. Поэтому электрические уровнемеры могут применяться только во взрывобезопасном исполнении.

Разнообразие условий измерения и характеристик сыпучих сред определяет большую номенклатуру приборов для измерения уровня сыпучих материалов: механические, контактно-механические и поплавковые, гидростатические и электрические, ультразвуковые и др. Необходимо отметить, что ряд выше рассмотренных приборов измерения уровня жидких сред можно успешно использовать для измерения уровня сыпучих материалов. Однако выпускаемые серийно приборы контроля уровня сыпучих материалов не обеспечивают решения всего многообразия задач, возникающих при внедрении АСУ ТП пищевой промышленности.

Вода как ценность

Вода, в том числе прошедшая очистные сооружения для последующего потребления в качестве питьевой в частных и многоквартирных домах, на производстве является важным экономическим фактором. Причём «обычная» питьевая вода может быть исследована сегодня в большом спектре физико-биолого-химических характеристик, лишь самые простые из которых – прозрачность, жёсткость (мягкость) и даже электропроводимость. Химический анализ качества воды – довольно дорогостоящая процедура, десятки тысяч рублей в зависимости от выбранных характеристик, которую могут себе позволить не все. Не секрет, что в некоторых регионах любезного нашего Отечества качественно очищенная вода – редкость. И не во всех регионах природные запасы воды достаточны для жизнедеятельности; к примеру, в степных районах чистая питьевая вода ценится дороже, чем в регионах с разветвлённой сетью рек и озёр, иных районов, граничащих с большими акваториями.

Так, в Ленинградской области (Калитино), в Смоленской (отдельные дома в г. Смоленске), Псковской (Опухлики) – несколько примеров из авторского опыта – и сегодня питьевая вода, поступающая по магистральным путепроводам под давлением к бытовым потребителям, условно перенасыщена известняком и кальцием, что нетрудно заметить по белому осадку в посуде и после её кипячения. Жёсткость водопроводной воды также влияет на долговременность работы ТЭНов сервисного электрооборудования, самые простые примеры в быту – автоматические стиральные машины, бойлеры, чайники и электрические нагреватели в частных домах с водяным контуром отопления. Для смягчения воды специально применяют такой химический состав, как «калгон», рекомендованный для предотвращения образования накипи на ТЭНах – в устройствах не питьевого применения (стиральные машины, контуры отопления и др.). В Псковской области (и некоторых других районах) вода традиционно имеет серно-водородный привкус, что связано с геологическими особенностями почв. Весь этот простой анализ показывает нам два важных аспекта.

Преимущества использования Рпж 24ft по сравнению с аналогами

1. Высокая точность измерения: Рпж 24ft отличается высокой точностью измерения протока жидкости. Благодаря использованию современных технологий и высококачественных компонентов, данное реле обеспечивает точность измерений на уровне нескольких процентов, что позволяет получать более надежные данные о потоке жидкости.

2. Широкий диапазон рабочих температур: Рпж 24ft имеет широкий диапазон рабочих температур, что делает его универсальным и подходящим для работы в различных условиях. Это позволяет эффективно использовать данное реле в различных отраслях и при разных технологических процессах.

3. Простая установка и настройка: Рпж 24ft обладает простой и удобной системой монтажа и настройки. Процесс установки сводится к подключению нескольких проводов, что делает его доступным для любого специалиста. Кроме того, данное реле имеет интуитивно понятный интерфейс, который позволяет легко настроить необходимые параметры работы.

4. Надежность и долговечность: Рпж 24ft изготавливается из высококачественных материалов, что обеспечивает его надежность и долговечность. Он способен выдерживать экстремальные условия работы, такие как вибрации, перепады температур и воздействие агрессивных сред, что позволяет использовать его даже в самых сложных условиях.

5. Широкий функционал: Рпж 24ft обладает широким функционалом, позволяющим не только измерять проток жидкости, но и контролировать его параметры. Данное реле оснащено различными датчиками и функциями, такими как контроль уровня жидкости, автоматическая защита от перегрузок и другие, что делает его универсальным инструментом для контроля и управления потоком жидкости.

Область применения

Приборы применяются в разных сферах промышленности:

1. Отведение и снабжение водой. Обеспечивают стабильную работу, защиту насоса и двигателя, контролируют поступление жидкости.
2. Реализация кондиционирования, отопления, охлаждения. Для регулирования подводимой и отводимой воды, хладагента и других жидкостей.
3. Нефтеперерабатывающая сфера. Применяются на этапах производства для слежения за потоком, транспортировкой нефтепродуктов, нефти, газа.
4. Химическая отрасль. Для контроля потока агрессивных, опасных жидкостей и растворов.
5. Металлургическая промышленность. Для контроля подвода, отвода жидкостей.
6. Пищевая промышленность. Для контроля поступающих транспортирующих производственных растворов жидкостей, а также для оснащения необходимого оборудования.

Применение в быту

Приборы применяются для газовых котлов, насосов.

В некоторых домах устанавливают автономные системы водоснабжения. Это решение принимается при небольшом напоре воды или при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и стабильный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некоторые бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно совместить с автополивом участка, при котором будет регулироваться разовый расход. Для достижения такой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

Вибрационные реле уровня

Вибрационные реле уровня очень чувствительны и удобны для легких материалов. Этот тип реле устанавливается на боковой стенке емкости на внешней стороне или устанавливается в верхней части емкости на удлинительной трубе. Реле уровня с чувствительной вилкой имеет пъезоэлектрический кристалл, который заставляет вибрировать вилку на ее собственной частоте. При увеличении высоты материала вилка приходит в контакт с материалом, демпфирующим вибрацию и активирующем реле. Когда уровень материала уменьшается, вилка становится свободной от материала и реле возвращается в нормальное состояние.

Реле уровня с чувствительной вилкой серии TFLS

производится компанией Proximity Control. Серия имеет универсальное питание, внешнюю индикацию переключения, настраиваемую чувствительность и отказоустойчивой настройкой.

Преимущества:

Вибрационные реле не нуждаются в калибровке для диэлектрической проницаемости или плотности сыпучего материала, делая легкой установку и настройку. Они идеальны для легких порошков, давая чувствительность для материалов с более низкой плотностью по сравнению с другими технологиями. Снижение по плотности до 30 г/л.

Недостатки:

Устройство неудобно для материалов, образующих покрытие. Датчик может физически повреждаться и в результате устройство не работает и эта технология наиболее дорогая.

Это простое руководство для выбора правильной технологии, зависящей от многих факторов, включая свойства материала: текучестью, абразивностью, химической совместимостью, температурой, размером частиц, липкостью и т.д.; и свойствами приложений: необходимость учета окружающей среды (например, взрывоопасностью), давлением в емкости, расположением датчика и т.д. Проконсультируйтесь со специалистом, если Вам нужна более подробная информация для помощи в выборе устройства для специального приложения.
