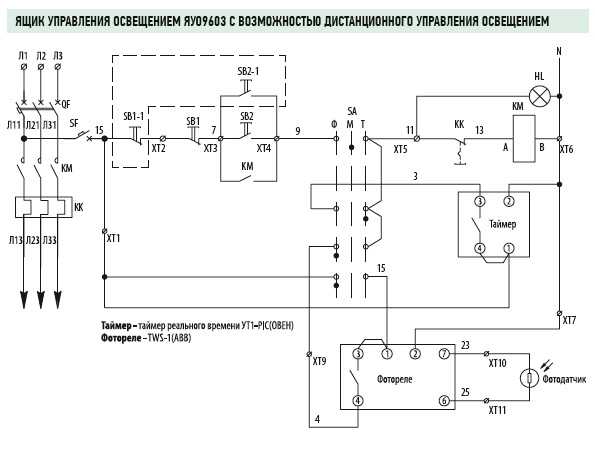

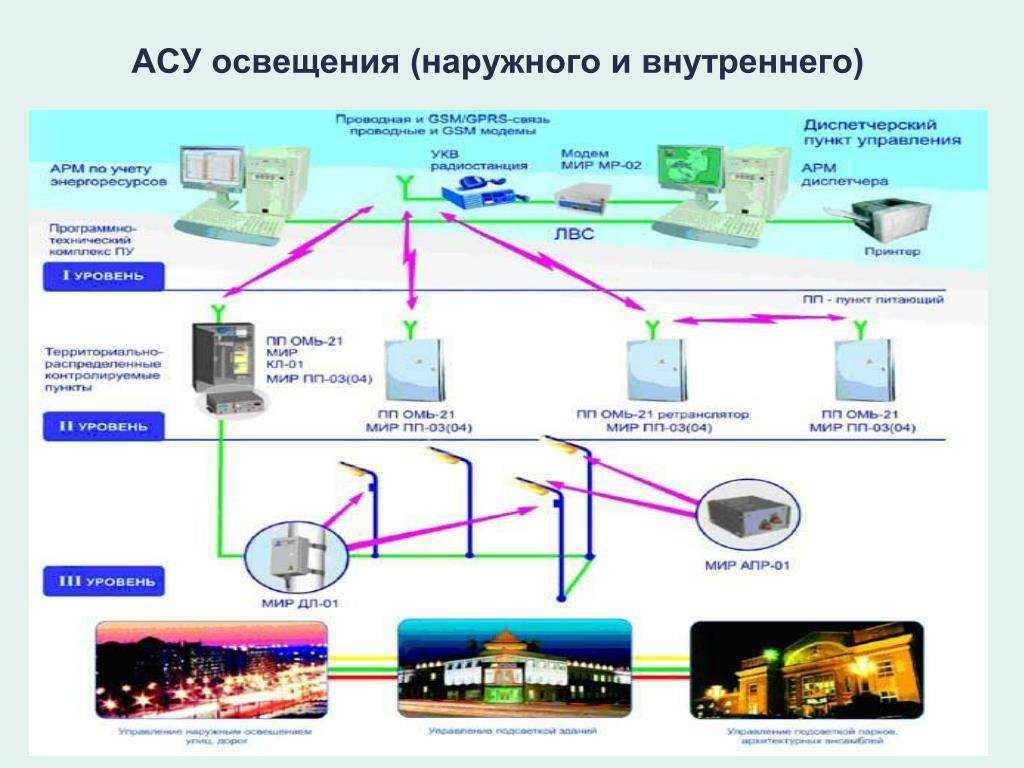

Основные виды схем управления освещением

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется. Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Схема простого подключения

В простейшей схеме есть одна кнопка и бистабильное реле, расположенное с этой кнопкой. Такая система имеет смысл только тогда, когда реле может управляться из другого источника, например, с помощью пульта дистанционного управления или центральной системы управления (элемент умный дом).

1. Сетевое питание 220V подключено к клемме ( L ) кнопки ( S1 ).
2. Электрический потенциал от клеммы ( L ) передается непосредственно на клемму реле ( 1 ) ( PB ). Потенциал от этого провода будет передаваться на лампу при работе реле.
3. Соединяем нейтральные ( N ) и защитные ( PE ) провода за пределами кнопки ( P1 ). Защитный провод ( PE ) подключается к клемме PE в лампе, а нейтральный провод — к клемме N лампы и к клемме ( A2 ) реле.
4. Когда кнопка используется для индикации потенциала на клемме ( A1 ) реле, то реле соединяет клеммы ( 1 ) и ( 2 ) вместе с контактом, и лампа включается. После отпускания кнопки контакт останется замкнут, поэтому лампа останется включенной.
5. Изменение произойдет когда кнопка снова будет нажата и реле отключит контакт разорвав соединение между клеммами ( 1 ) и ( 2 ).

Применение реле ДСШ в различных отраслях

Это реле широко применяется в различных отраслях, включая электроэнергетику, промышленность, автоматизацию и строительство. Его особенности и надежность делают его идеальным выбором для защиты электрических цепей и устройств от перегрузок и коротких замыканий.

Применение реле ДСШ в электроэнергетике:

• Защита генераторов от короткого замыкания и перегрузки
• Детектирование аварийных ситуаций и отключение электроэнергии в целях безопасности
• Контроль фазного напряжения для предотвращения нештатных ситуаций

Применение реле ДСШ в промышленности:

• Защита электромоторов и приводов от перегрузок и короткого замыкания
• Контроль и защита электрощитов и электрических сетей от аварийных ситуаций
• Определение направления вращения электродвигателей и контроль его частоты

Применение реле ДСШ в автоматизации:

• Контроль и управление холодильными системами и кондиционерами
• Защита и контроль систем вентиляции и отопления
• Детектирование и управление сигнализацией о перегрузках и авариях

Применение реле ДСШ в строительстве:

• Контроль и защита электроустановок и систем освещения
• Управление и контроль систем безопасности и противопожарных систем
• Защита электропроводки и электрических устройств в зданиях

Реле ДСШ, благодаря своей надежности и широкому спектру применения, является одним из наиболее важных компонентов электрических систем и систем безопасности в различных отраслях.

Применение фазочувствительного реле в различных отраслях

Фазочувствительное реле, такое как реле типа ДСШ, широко применяется в различных отраслях для обеспечения надежности, безопасности и эффективности работы электрического оборудования. Название «фазочувствительное» реле объясняется его способностью отслеживать наличие и последовательность фаз электрической сети.

Одной из отраслей, где применение фазочувствительного реле является критически важным, является энергетика. Фазочувствительные реле обеспечивают защиту от перегрузки и коротких замыканий, что позволяет предотвратить серьезные аварии и повреждение оборудования. Они также могут использоваться в системах контроля напряжения, чтобы поддерживать стабильность электропитания.

В промышленности фазочувствительные реле широко применяются для управления и контроля работы множества устройств и систем. Они помогают обнаружить неисправности, такие как потеря фазы, и автоматически отключить соответствующее оборудование, чтобы избежать возможных аварийных ситуаций. Такое реле может использоваться, например, в насосных станциях, вентиляционных системах, системах кондиционирования воздуха и других промышленных процессах.

Фазочувствительные реле также очень полезны в сфере бытовых приборов и электроники. Они могут использоваться для контроля электропитания в домах и офисах, предотвращая возможные повреждения оборудования, вызванные напряжением или перепадами фаз. Кроме того, они применяются в системах безопасности, таких как системы тревожной сигнализации и контроля доступа, чтобы обеспечить надежное питание и защиту пользователей.

Кратко говоря, применение фазочувствительного реле типа ДСШ не ограничивается одной отраслью. Они являются важными компонентами в энергетике, промышленности и бытовой сфере, обеспечивая безопасность, защиту оборудования и достижение эффективности работы электрических систем и устройств.

Типы реле времени

Электромагнитные реле времени

Принцип работы основан на замедленном притягивании якоря электромагнита. Задержка срабатывания создаётся за счет введения в магнитопровод дополнительного витка с током, наводящего тормозящее действие.

Достоинства:

• Простая конструкция;
• Низкая стоимость.

Недостатки:

• Нестабильность выдержки времени;
• Нерегулируемая задержка;
• Только для постоянного тока.

Применение: релейные защиты, промышленная автоматика.

Пневматические реле времени

Принцип действия основан на замедленном перемещении поршня в цилиндре при пропускании воздуха через дроссель. Время задержки регулируется величиной проходного сечения дросселя.

Достоинства:

• Простота конструкции;
• Возможность регулировки времени.

Недостатки:

• Низкая точность;
• Зависимость от чистоты сжатого воздуха.

Применение: системы автоматизации, станки с ЧПУ.

Моторные реле времени

В них в качестве таймера используется синхронный электродвигатель, вращение которого через редуктор передаётся на ось с кулачками для замыкания/размыкания контактов.

Достоинства:

• Широкий диапазон регулировки времени задержки;
• Высокая мощность коммутации.

Недостатки:

• Большие габариты;
• Необходимость в обслуживании механизмов.

Применение: системы уличного освещения, промышленные установки.

Электронные реле времени

Наиболее совершенный тип реле времени. В качестве таймера используются микросхемы. Обеспечивают высокую точность и широкий диапазон настройки.

Достоинства:

• Высокая точность установки времени;
• Широкий диапазон регулировки от миллисекунд до суток;
• Высокая надёжность;
• Компактные размеры.

Недостатки:

Необходимость внешнего питания.

Применение: автоматизация производства, управление освещением, бытовая техника.

Суточные реле

Одним из распространенных видов электронных реле времени являются суточные реле. Суточными могут называться реле времени разных типов, которые позволяют задавать интервалы включения/выключения продолжительностью до 24 часов. Однако на практике чаще всего суточными называют именно электронные программируемые реле времени, потому что:

• Электромеханические реле обычно имеют ограниченный диапазон установки времени (максимум несколько часов).
• Для реализации суточных циклов управления электромеханическим реле потребовалось бы сложное каскадное включение нескольких реле.
• Электронные реле легко реализуют суточные циклы благодаря точным кварцевым генераторам и гибким микропроцессорным схемам управления.

Суточные реле имеют точный кварцевый генератор, цифровой дисплей и кнопки управления для программирования временных точек. Они широко используются в системах уличного и ландшафтного освещения.

Циклические реле

Ещё одной из разновидностей электронных реле являются циклические реле времени. Они предназначены для автоматического периодического включения и выключения электрических цепей через заданные промежутки времени.

Циклические реле позволяют устанавливать длительность интервалов во включенном и выключенном состоянии. Эти интервалы могут быть одинаковыми или разными. Реле непрерывно повторяет цикл, пока подано питание.

Типы фазочувствительных реле

Существует несколько типов фазочувствительных реле:

1. Реле с нерегулируемым диапазоном: такое реле имеет фиксированный пороговый уровень напряжения, при достижении или превышении которого оно активируется. Оно наиболее простое и надежное, но не всегда подходит для всех ситуаций.

2. Реле с регулируемым диапазоном: данное реле позволяет пользователю самостоятельно настроить пороговый уровень напряжения в соответствии с требованиями и особенностями системы. Оно более гибкое и универсальное, но может потребовать больше времени на настройку.

3. Реле с зададкой: такие реле позволяют задавать не только фиксированный пороговый уровень, но и дополнительные параметры, такие как временные задержки или длительность импульса. Это позволяет более точно настроить работу реле для конкретных требований.

Выбор типа фазочувствительного реле зависит от конкретных требований и задач, поэтому необходимо тщательно анализировать и изучать характеристики каждого типа перед принятием решения о его применении.

Регулировка

Регулировка
РЦ частотой 50 Гц различной длины заключается в выборе необходимого напряжения
питающего трансформатора, установления требуемых фазовых соотношений на путевом
реле, а также в обеспечении чередования мгновенных полярностей сигнальных токов
смежных рельсовых цепей.

После
настройки РЦ проверяется ее шунтовая чувствительность на питающем и релейном
концах.

Регулировка
РЦ с путевыми реле ДСШ-2 и путевыми дроссель-трансформаторами ДТМ-0,17 сводится
к получению необходимого угла сдвига фаз (20 +/-15) ° и установлению требуемого
напряжения на путевом элементе. Независимо от типа включения (путевые элементы
последовательно или параллельно, местные элементы последовательно или
параллельно) это напряжение равно 50-65 В, а при включенном генераторе АРС — 55-70
В.

Угол
сдвига фаз регулируют, изменяя емкость конденсатора на питающем или релейном
конце РЦ. Напряжение на путевом элементе реле устанавливают, изменяя
коэффициент трансформации питающего трансформатора.

После
проведения регулировки всех видов РЦ метрополитена в нормальном режиме
проверяется их шунтовая чувствительность. Для этого на питающий и релейный
конец РЦ накладывается типовой шунт сопротивлением 0,06 Ом. Сектор путевого
реле должен оказаться в нижнем положении, а напряжение на путевом элементе не
должно превышать значения 18 В для ДСШ-2.

Регулировка
РЦ с параллельным наложением сигналов АРС заключается в установлении
нормативных параметров для частоты 50 Гц и нормативных токов в рельсах
сигнальной частоты АРС.

Напряжение
на путевом элементе регулируется изменением коэффициента трансформации
питающего трансформатора ПОБС-5А. Цепь утечки тока РЦ в контур генератора АРС
сохраняется, один из проводов, идущих от трансформатора ВТ, отключается и
подключается накоротко к другому проводу. Во избежание ошибок питание
генератора АРС рекомендуется отключить.

При
регулировке проверяется напряжение на элементах контура питающего конца
рельсовой цепи. В случае правильной регулировки РЦ напряжение на первичной
обмотке согласующего трансформатора (выводы I1-I4) и напряжение на реакторе в
сумме должны быть больше напряжения на конденсаторном блоке примерно на 20%. Причем
напряжение, снимаемое со вторичной обмотки питающего трансформатора, как
правило, в 2 раза меньше напряжения на первичной обмотке согласующего
трансформатора ПОБС-2А (выводы I1-I2).

Примерные
значения напряжений для РЦ длиной 200 м с путевыми реле типа дСШ-2 и
параллельным включением аппаратуры АРС:

напряжение,
В

на
путевой обмотке реле 55

на
местной обмотке реле 118

на
конденсаторе питающего конца 130

на
реакторе РОБС-3А 66

на
выводах трансформатора СТ (ПОБС-2А):

I1-I2 65

I1-I4 130

питания
РЦ (на обмотке II ПТ) 30

После
регулировки напряжения и фазового соотношения на путевом реле проверяется
шунтовая чувствительность РЦ.

Регулировка
сигнального тока АРС в рельсах осуществляется изменением коэффициента
трансформации выходного трансформатора путевого генератора АРС, при этом должна
сохраняться цепь утечки тока в контур питающего конца РЦ через реактор РОБС-3А.
для этого один из проводов контура РЦ отключается от вывода питающего
трансформатора и подключается накоротко к другому проводу.

После
регулировки схема собирается полностью, и проверяется работа путевого реле при
параллельном наложении сигнального тока АРС. Сектор путевого реле при
включенном генераторе АРС не должен иметь вибрации, заметной для глаза.

В
процесс регулировки РЦ, кроме перечисленного выше, входит проверка правильности
чередования мгновенных полярностей сигнальных токов смежных рельсовых цепей в
результате замыкания одного, а затем и двух изолирующих стыков, разделяющих
смежные РЦ. Сектор путевого реле должен в обоих случаях отпускаться, что
указывает на правильную, т.е. чередующуюся полярность. Если путевое реле в
возбужденном состоянии при замыкании изолирующего стыка, то следует поменять
местами выводы согласующего или питающего трансформатора одной из смежных РЦ.

Несколько видов схем подключения

Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки. Обозначение контактов реле РИО-1 имеет следующую расшифровку:

• N – нулевой провод;
• Y1 – вход включения;
• Y2 – вход выключения;
• Y – вход включения и выключения;
• 11-14 – коммутирующие контакты нормально-открытого типа.

Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.

Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения

В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и освещения осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм2.

Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11.

Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.

Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся.

То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.

Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.

Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм2. Однако придется приобрести второй аппарат защиты

Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.

Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.

Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху

Еще одним вариантом использования импульсных реле является система с централизованным управлением.

Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом

В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.

Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.

Область применения импульсных реле

Управление освещением с помощью импульсного реле чаще всего применяют в коридорах, прихожих и межэтажных лестницах. С помощью импульсных реле можно управлять освещением не только из нескольких мест, а также отключать освещение во всем доме (квартире) централизовано. Реле также применяют при уличном (ландшафтном) освещении; открытии/закрытии электрических замков; систем полива, вентиляции, сигнализации и др.

В мануале каждого изделия можно ознакомиться с характеристиками импульсного реле, но некоторые типы реле (в основном такие реле имеют индекс i) все, же отличаются друг от друга некоторыми функциями:

• Номинальный ток не более 16А или максимальным допустимым током до 160А при кратковременном импульсе 20 мс. Здесь идет речь о работе с нагрузками и большими пусковыми токами (светодиодные лампы, ленты)
• Состояние памяти контакта исполнительного реле, т.е. при пропаже питания и его последующего восстановления, контакты примут то положение, которое было при его работе замкнутыми или разомкнутыми (свет будет гореть, если он был включен). Напоминаю, такую функцию имеют не все реле.
• Потребляемая мощность. Этот пункт больше актуален, если вы применяете много групп освещения и соответственно большего количества реле. В среднем в зависимости реле это значение составляет 0,7-0,8 Вт.
• По типу контакта реле разделяют на переключающею группу (1NO/NC) и замыкающую группу (1NO).
• Номинальное напряжение U=230 и U 110-265V.

Импульсные реле можно разделить на 2 типа:

• электромеханические реле;
• электронные импульсные реле.

Преимущества и недостатки

Фотореле практично для различных объектов, требующих контроля освещения. Прибор позволяет экономить энергозатраты, в нужное время отключая лампы. Это является главным преимуществом элемента. А также стоит учесть и лёгкий монтаж, возможность подключения к одному датчику нескольких фонарей и простую эксплуатацию. Наличие таймера и датчика движения делает устройство более функциональным. В процессе использования датчик не требует постоянного внимания

Для получения всех преимуществ важно правильно установить фотореле и выбрать качественный элемент

Фотореле является элементов электрической цепи освещения на улице. Поэтому правильный монтаж обязателен при подключении. В противном случае возникнут сбои в работе, поломки и неисправности, которые приведут к дополнительным расходам

И также важно подобрать фотодатчик, соответствующий характеристикам ламп и необходимому уровню функциональности

Видео: принцип выбора и работа фотореле

Управление освещением с помощью фотореле — эффективный способ снизить энергозатраты на подсветку улицы или других объектов. Датчик, параметры которого соответствуют потребностям, прост в монтаже и отличается рядом преимуществ. А знание принципа работы устройства позволит совершить правильный выбор.

Обзор характеристик

Для того чтобы понять, что такое фотореле, необходимо разбить это слово на две составляющих «фото» и «реле». По первому слову можно догадаться, что данный прибор имеет некоторое отношение к осветительной системе. А вот второе слово расшифровывается как переключатель. Таким образом, если сложить все вместе, то это будет означать переключатель света. Но здесь не все так просто.Фотореле – прибор, который обеспечивает переключение света в зависимости от попадания на него световых лучей.
Если оценивать принцип работы устройства, то он будет схож с датчиками света.
Данный светодатчик является электронным детектором, который реагирует на любые изменения в уровне освещенности. В состав изделия могут входить такие составляющие:

• фоторезисторы;
• газоразрядные элементы;
• фотодиоды.

С помощью этих элементов датчик может реагировать на снижение или повышение уровня света, замыкая при этом электрические контакты. Поэтому фотодатчик используется для включенья света при определенных условиях. Какое отношение он имеет к повышению комфорта? А самое что ни на есть прямое, ведь при использовании подобного рода аппаратуры происходит автоматические включение света, хоть в доме, хоть на улице.

Светодатчик для улицы

Когда наступает ночь, очень выгодно использовать специальные приборы для того, чтобы включение света происходило автоматически. Такая система освещенности позволит значительно сэкономить на потреблении электроэнергии, а также воссоздать у себя часть системы «умный дом». В день данная система будет находиться в спящем режиме. Но если фотодатчик установить в доме, то он также сможет обеспечивать включение света автоматически в помещениях, где имеется доступ к хорошему уровню естественной освещенности.

Почему реле ДСШ называют фазочувствительным

Название «фазочувствительное реле» говорит о том, что данное устройство способно отслеживать и реагировать на изменение фазы напряжения в электрической цепи. Каждая фаза напряжения в сети имеет определенное значение и угол, и любое отклонение от этих параметров может указывать на наличие проблемы или неисправности в системе.

Фазочувствительное реле ДСШ способно обнаружить изменение фазы напряжения и применить соответствующие меры защиты. Например, в случае возникновения короткого замыкания, реле может реагировать быстрее и активировать защитные механизмы для предотвращения дальнейшего повреждения электрического оборудования и обеспечения безопасности системы в целом.

Кроме того, фазочувствительное реле ДСШ также может быть настроено на определенные фазовые последовательности, что позволяет ему еще точнее контролировать электрическую цепь и обнаруживать даже незначительные изменения в фазах напряжения.

В итоге, реле типа ДСШ называют фазочувствительным, так как оно способно отслеживать и реагировать на изменения фаз напряжения в электрической цепи, обеспечивая эффективную защиту и безопасность системы.

Разбираемся в характеристиках

Стоить отметить, что модели фотодатчиков даже схожей конструкции могут иметь различные технические характеристики. Это обязательно следует учитывать при выборе такого рода датчиков.
Самыми оптимальными считаются следующие технические характеристики:

рабочее напряжение – 220 В, а частота 50Гц. Иногда нужны модели с напряжением 12 или 24 В;

• максимальный ток нагрузки – в диапазоне от 6 до 16 А. По этому показателю можно определить, на какой тип освещения рассчитана модель;
• порог срабатывания. Этот параметр должен находиться в диапазоне от 5 до 50 люкс. Если используется регулируемая модель, то порог срабатывания будет обладать гораздо большим диапазоном;
• потребляемая мощность. Данный параметр обозначается двумя цифрами. Первая отображает собственную мощность потребления. Она должна быть в пределах от 2 до 5-10 Вт. Вторая цифра будет отражать мощность дежурного режима. Современные изделия в дежурном режиме работают в диапазоне от 0,1 до 1 Вт;
• параметр возможной задержки от кратковременного затемнения. Эта величина демонстрирует имеющуюся у фотодатчика защиту от возможных ложных срабатываний. Она варьируется в диапазоне от 15 до 30 секунд.

Также немаловажным параметром является степень защиты. От этой величины напрямую зависит возможность проникновения внутри прибора воды и грязи. Данный аспект очень важен для приборов, применяемых в системах наружного освещения.
Кроме этого нужно не забывать про такой параметр, как допустимая рабочая температура. Необходимо чтобы она была в диапазоне от -20 до +50°С.
Подбирая по таким критериям светодатчик, вы сможете выбрать наиболее подходящую модель для своего дома. А сама покупка будет радовать вас качеством работы и длительным периодом службы.

Применение фазочувствительного реле ДСШ в современных системах

Одна из основных функций фазочувствительного реле ДСШ состоит в том, чтобы контролировать и сравнивать фазу и напряжение в системе. Если фаза или напряжение выходят за пределы установленных значений, реле активируется и применяет соответствующие защитные меры. Например, реле может отключить автоматический выключатель или сигнализировать об ошибке.

В современных системах фазочувствительные реле ДСШ применяются в различных областях. Они часто встречаются в энергетических сетях для предотвращения перегрузок и коротких замыканий, что способствует безопасному и надежному функционированию электрической системы. Также они используются в промышленных установках и производственных линиях, где точная синхронизация напряжения и фазы является критическим фактором.

Фазочувствительное реле ДСШ также применяется для контроля электромоторов, особенно в приводах с переменным током. Оно обеспечивает стабильность работы мотора и предотвращает его повреждение при отклонении фазы и напряжения. Кроме того, реле может использоваться в системах автоматического управления и защиты, где оно играет важную роль в обеспечении безопасности и эффективности работы устройств и оборудования.

Применение фазочувствительного реле ДСШ в современных системах является необходимым для обеспечения стабильности и надежности работы электрических сетей и устройств. Оно играет важную роль в предотвращении аварийных ситуаций, защите оборудования и распределении электрической энергии. Благодаря своим функциям и возможностям, фазочувствительное реле ДСШ является одним из ключевых компонентов современных электротехнических систем.

Основными задачами фазочувствительного реле ДСШ являются предотвращение неисправностей и аварий в электроустановках, а также обеспечение безопасности электротехнического оборудования.

1. Фазочувствительное реле ДСШ играет важную роль в процессе контроля и защиты электроустановок.
2. Электронное устройство реле обладает высокой надежностью и точностью распознавания фазы.
3. Фазочувствительное реле ДСШ способно быстро реагировать на изменения в системе электропитания и принимать соответствующие меры для предотвращения аварийных ситуаций.
4. Реле имеет компактный размер и прост в установке, что делает его удобным для использования в различных электротехнических системах.
5. Фазочувствительное реле обладает долгим сроком службы и не требует постоянного технического обслуживания.

В целом, фазочувствительное реле ДСШ является незаменимым устройством для обеспечения безопасности и надежности работы электроустановок. Его использование позволяет предотвратить многие проблемы и аварии, связанные с отсутствием фазы или ее неправильной последовательностью.

Принцип работы

Простая схема фотореле проводит замеры освещенности при помощи одного из элементов:

• Фототранзистора;
• Фоторезистора;
• Фотосимистора;
• Фотодиода;
• Фототиристора.

Схема фотореле для уличного освещения в качестве чувствительного элемента, воспринимающего силу света, предполагает наличие p-n переход, создаваемый на стыках разных полупроводниковых металлов, обладающих p- и n – проходимостями. Этот переход, в свою очередь, и вырабатывает электрический импульс во время попадания на него света.

Сопротивление фоторезисторов будет зависеть от силы светового потока.

Фотодиоды
будут формировать электрические импульсы, которые станут соответствовать интенсивности светового потока за счет действия фотовольтаического эффекта.

Фототранзисторы
являются аналогами обычных биполярных транзисторов и выполнен как оптоэлектронный полупроводник. В подобном устройстве часть базы подвергается воздействию света для осуществления регулирования выходного электрического сигнала.

Фототиристоры
предназначаются для деятельности в цепях постоянного тока. Изготовлен оптоэлектронным полупроводником, который обладает структурой обычного тиристора. Включается в работу от появления тока от светового потока, направляемого на светочувствительную матрицу элемента.

Фотосимистор
предназначен для работы в цепях переменного тока. Он упрощенно может быть представлен как конструкция из 2 фототиристоров, каждый из которых будет реагировать на отрицательную или положительную составляющую полупериода гармоники. У него специальная схема будет заниматься синхронизацией тока для передачи на управляющий электрод.
