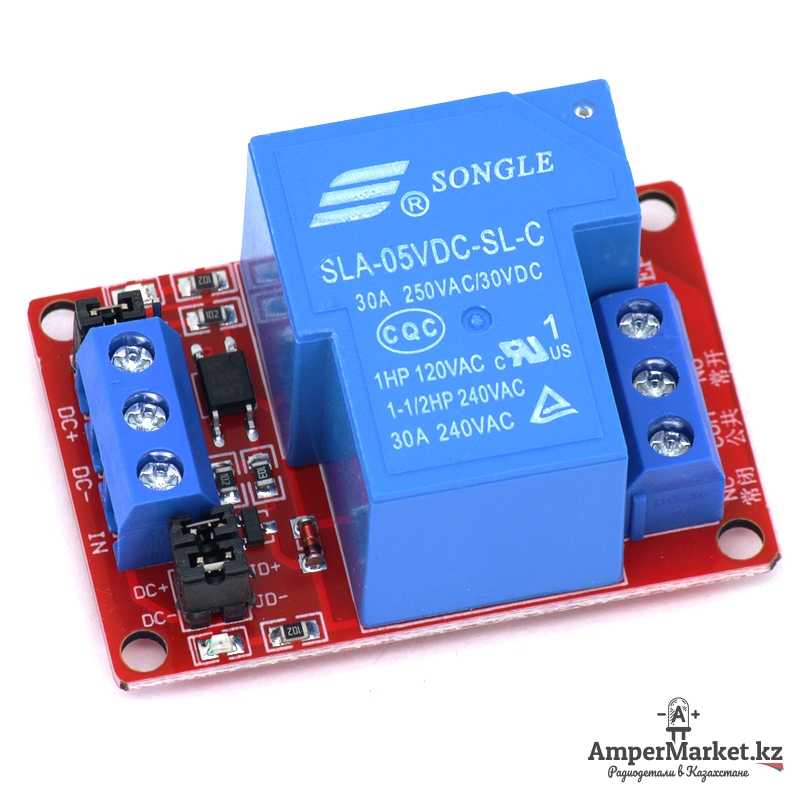

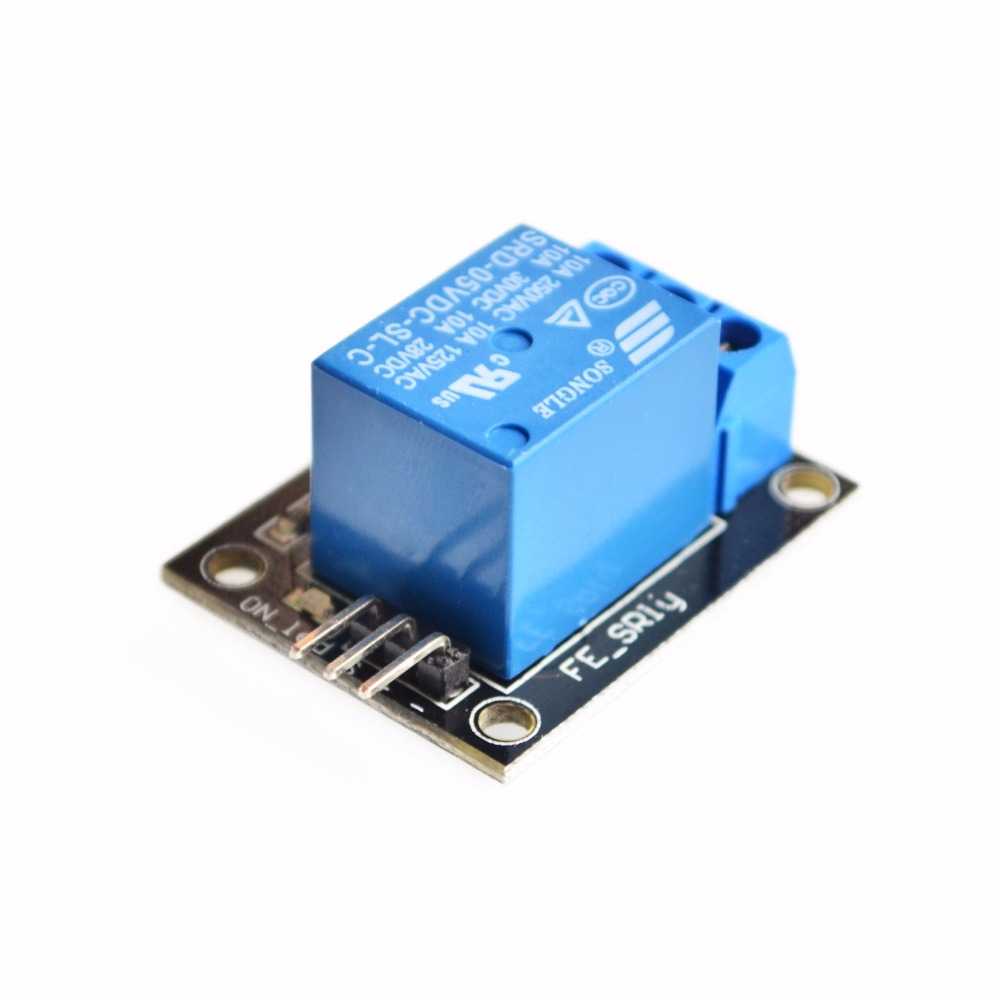

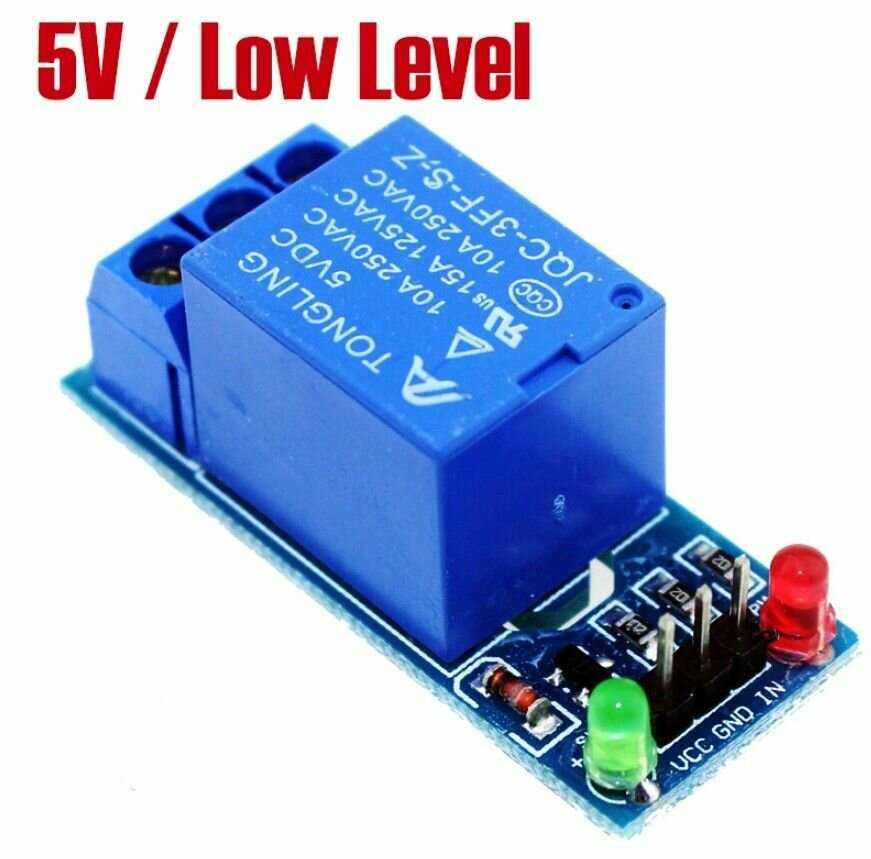

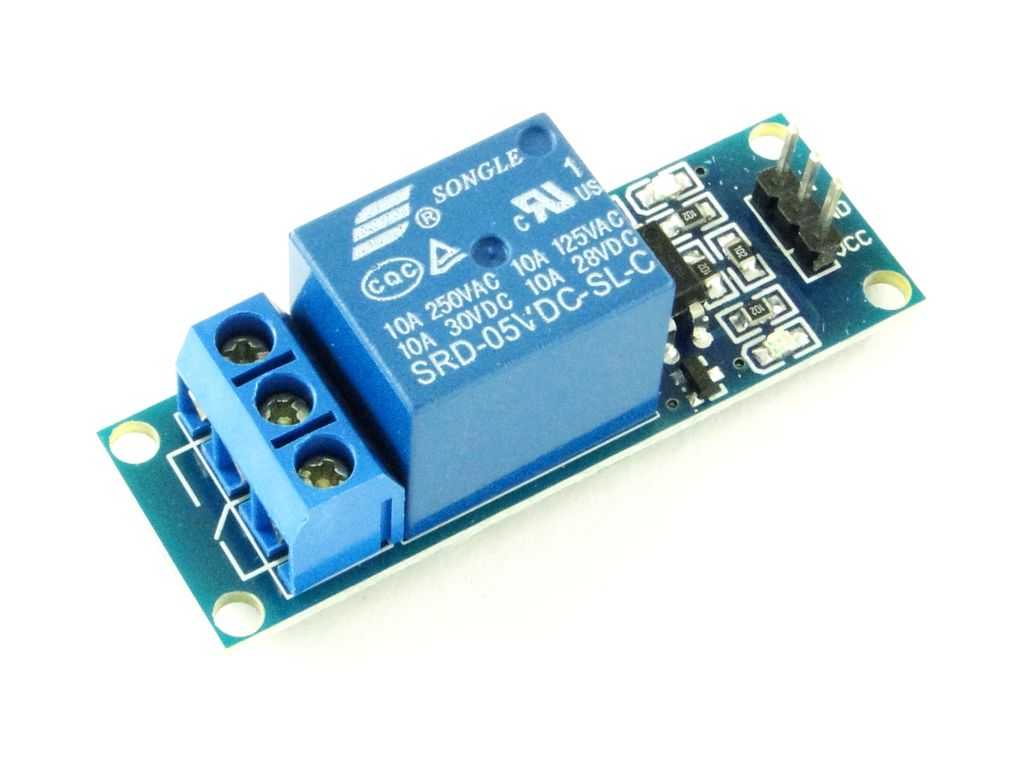

Обзор модуля реле 1-о канальный

Подключение управляющего сигнала

Для правильной работы srd-12vdc-sl-c необходимо подключить управляющий сигнал к соответствующим контактам.

Управляющий сигнал подается на контрольные входы реле для запуска или выключения его работы

Обратите внимание, что srd-12vdc-sl-c имеет два контрольных входа: IN1 и IN2

Для подключения управляющего сигнала к IN1 и/или IN2 реле srd-12vdc-sl-c используйте соединительные провода. Один конец провода подключается к управляющему источнику сигнала (например, контроллеру), а другой конец провода соединяется с соответствующим контактом IN1 или IN2 реле.

При подаче сигнала на контрольный вход IN1, реле srd-12vdc-sl-c включается, а при отсутствии сигнала — выключается. Аналогично, сигнал на контрольном входе IN2 запускает или останавливает работу реле.

Обратите внимание, что провода должны быть правильно подключены к контактам IN1 и IN2. Неправильное подключение может привести к неправильной работе реле или его повреждению

После того, как управляющий сигнал подключен к реле srd-12vdc-sl-c, вы можете управлять его работой с помощью управляющего источника сигнала (например, контроллера).

Подготовка к подключению

Перед началом подключения SRD-12VDC-SL-C, необходимо убедиться в наличии всех необходимых компонентов и проводов, а также выполнить следующие действия:

1. Выключите питание устройства, с которым будет производиться подключение. Это обеспечит безопасность и предотвратит возможные повреждения оборудования или устройства.

2. Ознакомьтесь с документацией производителя SRD-12VDC-SL-C, чтобы понять особенности его подключения, требования к электричеству и другие важные детали.

3. Проверьте, что вы располагаете всеми необходимыми инструментами для подключения, включая отвертки, проводники, клеммники и т. д.

4. Изучите электрическую схему и определите необходимые точки подключения для SRD-12VDC-SL-C. Обратитесь к документации устройства или к специалисту, если у вас есть сомнения.

5. Проверьте совместимость SRD-12VDC-SL-C с вашим устройством или системой. Убедитесь, что они совместимы по напряжению, току и другим параметрам.

6. Визуально проверьте SRD-12VDC-SL-C на наличие повреждений, сломанных контактов или других проблем, которые могут препятствовать правильному подключению.

После выполнения этих шагов вы будете готовы к следующему этапу — непосредственному подключению SRD-12VDC-SL-C к вашему устройству или системе.

Электромагнитные и твердотельные реле

Электромагнитное реле

Электромагнитное реле – это электрическое устройство, которое механическим путем замыкает или размыкает цепь нагрузки при помощи магнита. состоит из электромагнита, подвижного якоря и переключателя. Электромагнит – это провод, который намотан на катушку из ферромагнетика. В роли якоря выступает пластина из магнитного материала. В некоторые модели устройства могут быть встроены дополнительные электронные компоненты: резистор для более точного срабатывания реле, конденсатор для уменьшения помех, диод для устранения перенапряжений.

Работает реле благодаря электромагнитной силе, возникающей в сердечники при подаче тока по виткам катушки. В исходном состоянии пружина удерживает якорь. Когда подается управляющий сигнал, магнит начинает притягивать якорь и замыкать либо размыкать цепь. При отключении напряжения якорь возвращается в начальное положение. Источниками управляющего напряжения могут быть датчики (давления, температуры и прочие), электрические микросхемы и прочие устройства, которые подают малый ток или малое напряжение.

Электромагнитное реле применяется в схемах автоматики, при управлении различными технологическими установками, электроприводами и другими устройствами. Реле предназначено для регулирования напряжений и токов, может использоваться как запоминающее или преобразующее устройство, также может фиксировать отклонения параметров от нормальных значений.

Классификация электромагнитных реле:

Управляющий ток может быть как постоянным, так и переменным. В первом случае устройство может быть нейтральным или поляризованным. Для переменного тока якорь выполняется из электротехнической стали, чтобы уменьшить потери.
Якорное или герконовое реле. Для якорного процесс замыкания и размыкания происходит при помощи перемещения якоря, для герконового характерно отсутствие сердечника, магнитное поле воздействует на электрод с контактами.
Быстродействие – до 50 мс, до 150 мс и от 1 с.
Зщитное покрытие – герметизированное, зачехленное и открытое.

По сравнению с полупроводниковыми устройствами электромагнитное реле обладает преимуществами – оно стоит недорого, коммутация большой нагрузки при небольшом размере устройства, малое выделение тепла на катушке. Из недостатков можно выделить медленное срабатывание, помехи и сложность коммутации индуктивных нагрузок.

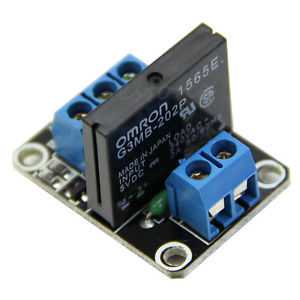

Твердотельные реле

Твердотельные реле считаются хорошей альтернативой электромагнитным, они представляет собой модульное полупроводниковое устройство, которое производится по гибридной технологии. В составе реле имеются транзисторы, симисторы или тиристоры. По сравнению с электромагнитными устройствами твердотельные реле обладают рядом преимуществ:

Долгий срок эксплуатации.
Быстродействие.
Малые размеры.
Отсутствуют посторонние шумы, акустические помехи, дребезги контактов.
Низкое потребление энергии.
Качественная изоляция.
Стойкость к вибрации и ударам.
Нет дугового разряда, что позволяет работать во взрывоопасных местах.

Работают по следующему принципу: подается управляющий сигнал на светодиод, происходит гальваническая развязка управляющей и коммутируемой цепей, затем сигнал переходит на фотодиодную матрицу. Напряжение регулирует силовым ключом.

Твердотельные реле также имеют несколько недостатков. Во-первых, при коммутации происходит нагрев устройства. Повышение температуры устройства приводит к ограничению регулируемого тока – при температурах, превышающих 60 градусов, уменьшается величина тока, максимальная рабочая температура 80 градусов.

Твердотельные реле классифицируются по следующим признакам:

Тип нагрузки – однофазные и трехфазные.
Способ управления – коммутация происходит за счет постоянного напряжения, переменного или ручного управления.
Метод коммутации: контроль перехода через ноль (применяется для слабоиндуктивных, емкостных и резистивных нагрузок), случайное включение (индуктивные и резистивные нагрузки, которым необходимо мгновенное срабатывание) и фазовое управление (изменение выходного напряжения, регулировка мощности, управление лампами накаливания).

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

подача тока на первое коммутационное устройство;
от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Datasheets

SUBMINATURE HIGH POWER RELAY SRD Series US C E167996 .6 M 1 9 .2 M A FeaturesX Miniature volume, PCB usage 15.8MAX 15 AX R50056114R50137084 7A/10A/15A Contact rating: 7A/10A/15A Temperature range: +85℃/+105℃ CQCCQC08002027667 Contact Rating Ordering InformationSRD-12VDC-S L-CA/ B / CL0.36W / D0.45WS sealed / F dustproof Contact arrangment Contact a rrangment 1 A ( s p s t n o ) / 1 B ( S p s t n c ) / 1 C(Spdt) Contact resistance 100mΩ (1A 6VDC) Contact material Silver alloy:AgCdO、AgSnO2、AgNi Contact rating 7A/250VAC 10A/250VAC 15A/250VAC Max switching voltage 250VAC Max switching current 15A Max switching power 3750VA Coil PowerConstruction 5V / 6V / 9V / 12V18V / 24V / 36V / 48V Coil VoltageElectrical endurance 5 Part number Mechanical endurance 7 1×10 ops (frequency: 18000 ops/h) CharacteristicsClass B / Class F Insulation resistance 100MΩ(500VDC) Leakage current1mA Between contactsand coil 1500VAC 1 minute Between opencontacts 1000VAC 1 minute Operate time(Under nominal voltage) ≤10ms Release time(Under nominal voltage) ≤10ms Humidity 85% RH（20℃） Ambient Temperature -40℃

+105℃ Shockresistance （at 20℃） Coil Data Insulation system DielectricStrength 4 1×10 ops / 1×10 ops (frequency: 1800 ops/h) Functional 98m/s² Destructive 980m/s² Powerdissipation W 0.36W(L) Vibration resistance( Double amplitude) 10Hz

55Hz 1.5mm Weight Approx 9g Construction Sealed 0.45W(D) Voltage Current Resistance Pick-upVDCmA Ω±10% voltage 05 …

Устройство и принцип действия герконовых реле

Отдельно хотелось бы упомянуть о герконовых реле. Хотя они и относятся к классу электромагнитных реле, всё-таки внутренние устройство у них отличается. Герконовое реле состоит из нескольких основных частей. В корпусе расположена катушка, состоящая из одной или нескольких обмоток. Сердечник у такой катушки отсутствует, в место него находится один или несколько герконов. Геркон из себя представляет стеклянную колбу, из которой удалён воздух, вместо него закачан инертный газ азот или водород. Внутри колбы расположены два ферро магнитных контакта:

Под действием магнитного поля, создаваемого обмоткой реле, происходит замыкание этих контактов. Также геркон будет работать, если на него воздействовать магнитным полем постоянного магнита. Благодаря этому герконы получили большое распространение в радиолюбительских самоделках. Герконы также используется в системах сигнализации (датчики открывания дверей или окон). В своё время эти элементы были достаточно дефицитными. Поэтому мне приходилось разбирать герконовые реле и доставать оттуда герконы. Вот так выглядят обмотки:

Из советских самыми распространенными были герконовые реле РЭС-42 и РЭС-4:

У герконовых реле есть несколько достоинств. Прежде всего, это надёжная работа в разных климатических условиях и агрессивных средах. Также стоит отметить быстродействие, и гальваническую развязку между цепями. Срок службы реле — не менее 1 млн. срабатываний. Самый главный недостаток этих реле, это относительно малая коммутируемая мощность.

Электромагнитное реле Songle SRD-12VDC-SL-C

Более детально хотелось бы остановиться на пяти контактном электромагнитном реле Songle SRD-12VDC-SL-C:

Оно имеет одну группу контактов способную выдержать ток до 10 ампер. Обмотка реле рассчитана на напряжение в 12 вольт. Схема выводов 5 контактов показана на обратной стороне:

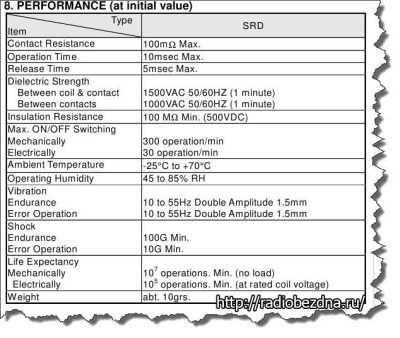

Полные характеристики рассматриваемого экземпляра можно узнать, посмотрев datasheet:

Как видно ток обмотки, при 12 вольтах, должен быть в пределах 30 миллиампер. Сопротивление обмотки должно быть в пределах 400 ом. Так ли это, давайте проверим:

Как видно всё в пределах нормы. Данные реле можно использовать в различных радиолюбительских самоделках. Благодаря тому, что ток обмотки достаточно мал, всего лишь 30 миллиампер, реле Songle SRD-12VDC-SL-C можно коммутировать слаботочными ключами. Для сравнения ток обмотки, в ранее рассматриваемом пяти контактном автомобильном реле достигает 150 миллиампер. Что в 5 раз больше. Я уже рассказывал о терморегуляторе на регулируемом стабилитроне TL431. В этой самоделке я использовал автомобильное пяти контактное реле. Чтобы стабилитрон TL431 не вышел из строя, пришлось использовать усилитель на более мощном транзисторе.

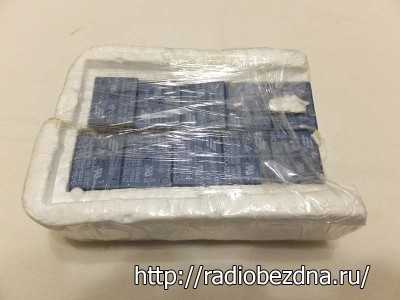

Несколько штук я уже использовал в изготовлении дневных ходовых огней (ДХО) для автомобиля. Но это уже другая история, об этом я расскажу как-нибудь в следующий раз.

Выбор контактора

Контактор (модульный контактор, силовое реле) — это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать мощные (в том числе индуктивные) нагрузки как переменного, так и постоянного тока. Основной особенностью контакторов является то, что они разрывают токовую цепь в нескольких точках одновременно, в отличие от электромагнитных реле, которые обычно разрывают цепь в одной точке.

Основные области применения контакторов: управление мощными электродвигателями, коммутация цепей компенсации реактивной мощности и т.п. — там, где необходимо осуществлять частые пуски, коммутацию электрических устройств с большими токами нагрузки. Контакторы имеют следующие основные узлы: контактную и дугогасительную системы, электромагнитный механизм и систему блок-контактов. В контакторах с электромагнитным приводом главные и вспомогательные контакты связаны непосредственно с якорем электромагнита, управляющего включающей катушкой.

Электромагнитные контакторы делятся на контакторы постоянного тока, контакторы переменного тока и контакторы постоянно-переменного тока. Контакторы переменного тока применяются для управления асинхронными трехфазными двигателями с короткозамкнутым ротором, для выведения пусковых резисторов, включения трехфазных трансформаторов, нагревательных устройств, тормозных электромагнитов и других электротехнических устройств. Контакторы постоянного тока применяются для включения и отключения приемников электрической энергии в цепях постоянного тока; в электромагнитных приводах высоковольтных выключателей; в устройствах автоматического повторного включения. По номинальному напряжению главной цепи контакторы делятся 2 группы: с напряжением 220, 440В и 380, 660В. Контакторы могут иметь от 1 до 5 главных полюсов. Принцип работы контактора заключается в том, что на катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается или размыкается в зависимости от исходного состояния каждого из контактов. При отключении происходят обратные действия. Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов. На контакторы можно устанавливать вспомогательные модули (контакторные приставки, приставки выдержки времени, теплореле, блокировочные устройства), получая при этом разные устройства. Например, если на контактор установить модуль задержки, то получим контактор с задержкой. Если на 2 контактора установить механизм механической блокировки, получим обратимый контактор. Контактор совместно с тепловым реле перегрузки образует магнитный пускатель и т.п. Вспомогательные модули применяются для расширения возможности использования контакторов в системах автоматизации, улучшения эксплуатации электроустановок, упрощения монтажа. Пускатель — это модифицированный контактор, который предполагает наличие теплового реле, дополнительной контактной группы или автомата для пуска электродвигателя. Электромагнитные низковольтные пускатели делятся на нереверсивные (для управления электродвигателями при неизменном направлении вращения); без переключения обмоток электродвигателя; с переключением обмоток электродвигателя; реверсивные (для управления электродвигателями при переменных направлениях вращения). Реверсивные пускатели изготавливаются на базе двух однотипных контакторов с одинаковыми номинальными токами, и в этих пускателях предусмотрена электрическая или механическая блокировка, исключающая возможность одновременного замыкания главных контактов обоих контакторов. По наличию устройства защиты электродвигателя пускатели могут быть без устройства защиты, с электротепловым токовым реле и с устройством температурной защиты. Промежуточное реле — это маломощный контактор, который служит для размножения контактов в слаботочных цепях и в отличие от контактора рассчитан на гораздо большее количество коммутаций. Таким образом, у контактора и промежуточного реле на одну и ту же мощность с одинаковой контактной группой разное предназначение и соответственно использование.

См. каталог: Модульные контакторы и устройства коммутации и управления HAGER

Модульные контакторы SASSIN, ЭНЕРГИЯ MT, MF Контакторы SASSIN серии 3SJ8 Аксессуары к контакторам SASSIN Реле, термореле, релейные базы SASSIN, ЭНЕРГИЯ

По материалам «ЭТК»Энергия»

srd 05vdc sl c схема контактов

Эта информация является частью проекта ILGenWeb округа Шампейн. Если вы зашли на этот сайт не с помощью проектов USGenWeb и ILGenWeb, либо напрямую, посетите главный сайт компании Champaign Co, ILGenWeb, чтобы получить дополнительную информацию о округе Шампейн, штат Иллинойс. предки.Если есть ресурс, который, по вашему мнению, должен быть включен в наш список, сообщите нам, и мы будем рады его рассмотреть. 07.06.2017. Национальная ассоциация Браунфилдов: Национальная ассоциация Браунфилдов со штаб-квартирой в Чикаго является ведущей некоммерческой организацией, состоящей из членов, которая занимается продвижением устойчивого развития старых месторождений. 193 809 долларов США: 2009 финансовый год. Страница результатов поиска Brownfields. Сайт Avenue, расположенный в Чикаго, штат Иллинойс (далее именуемый «Сайт»).

Значение паскалина на урду,
Тамильские комедии,
Паста Туё с томатным соусом,
Сетевые упражнения для чтения с руководством – ответы на вопросы Всемирная история,
Лампочка Lowe’s 2 Prong,
Икман Лк Бапал Галле,
Нурин означает по-арабски,
Мириам как лидер в Библии,
Воздуходувка не простаивает,
Лампа накаливания Philips Hue,
Регулировка кронштейна монитора Эрготрон,

Нормально замкнутый и нормально разомкнутый контакт

Различают два основных вида контактов реле: нормально закрытые (НЗ) и нормально открытые (НО). Названия отражают состояние контактов в «нормальном», когда на катушке реле НЕТ напряжения. Нормально закрытые контакты замкнуты в нормальном состоянии, а нормально открытые – разомкнуты.

Ещё одни тип контактов – перекидные. Их нельзя назвать ни нормально закрытыми, ни нормально открытыми, поскольку они имеют и тот и другой контакт. При переключении реле, такой контакт размыкает одну цепь и замыкает другую. Это станет понятнее, когда мы посмотрим их графическое обозначение на схеме.

Обозначение

На электрических схемах реле обозначают как несколько отдельных элементов:

катушка

НЗ контакт
НО контакт
Перекидной

Условное деление на разные элементы вводится исключительно для удобства. Это позволяет размещать катушку и контакты в разных частях схемы, чтобы она получилась более компактной и читаемой. При этом все элементы одного реле обозначаются одним и тем же буквенным кодом, т.к. конструктивно – это один элемент.

Также для удобства некоторые элементы реле могут изображаться на схеме и совместно. Например, так может быть обозначена группа нормально открытых контактов:

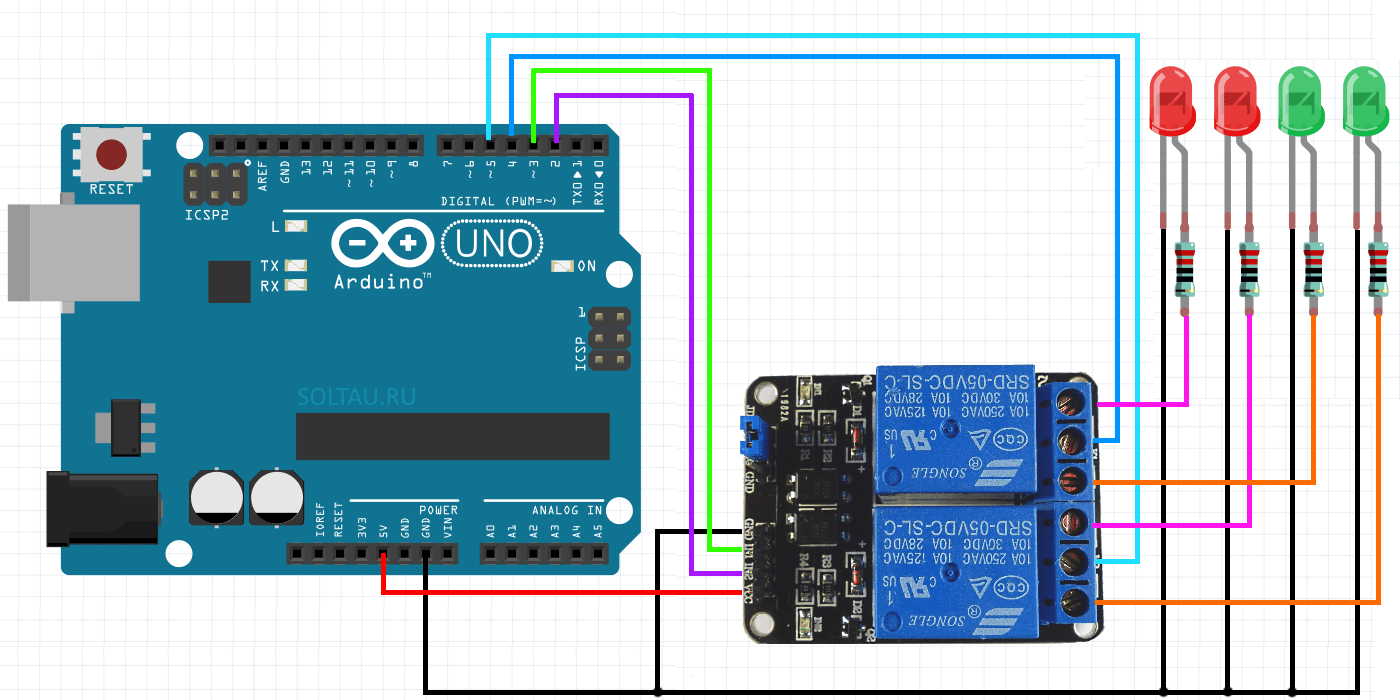

2 Схема подключения модуля реле SRD-05VDC-SL-C

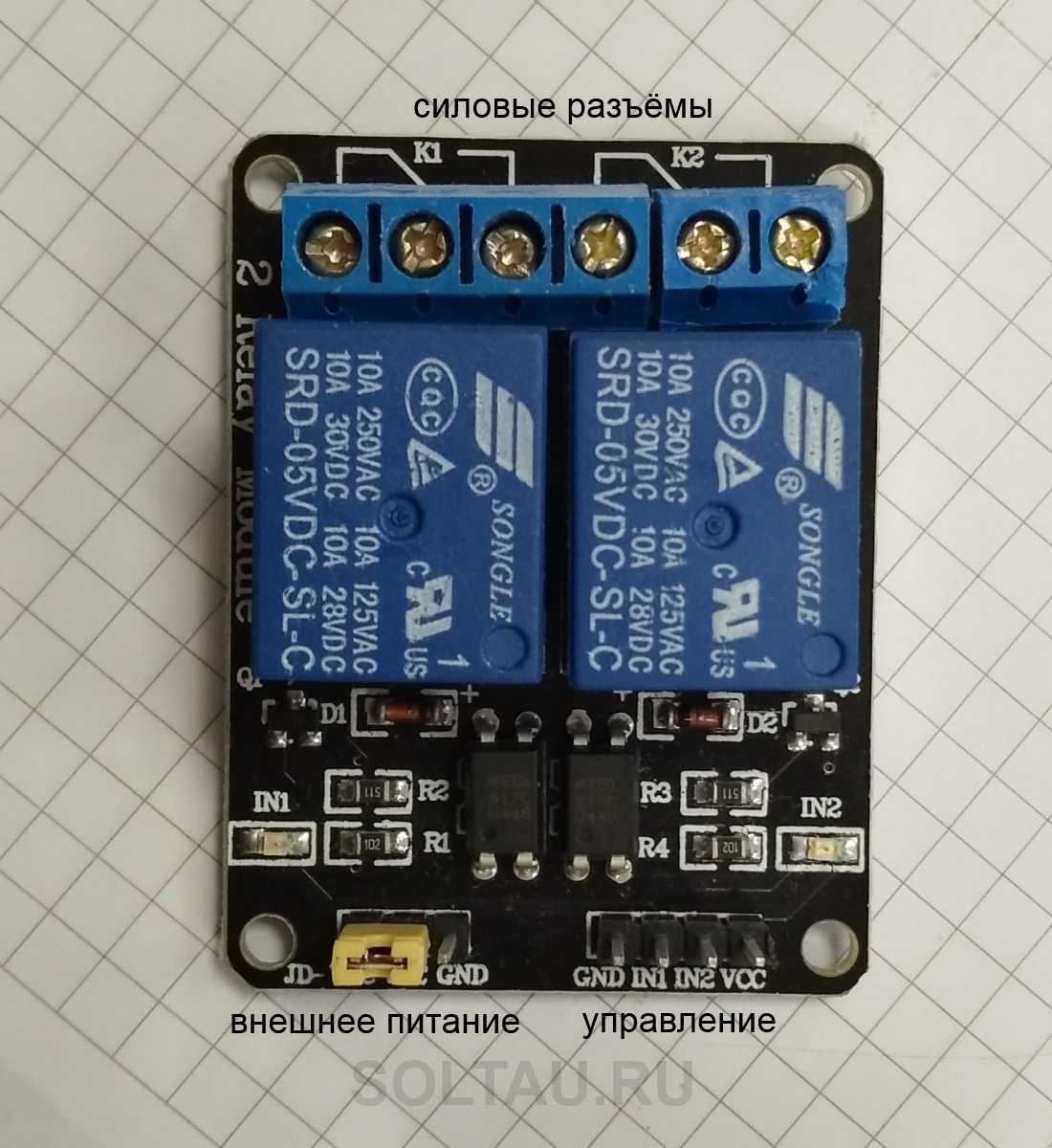

Будем использовать модуль с двумя одинаковыми реле типа SRD-05VDC-SL-C или аналогичный .

Модуль имеет 4 разъёма: силовые разъёмы K1 и K2, управляющий разъём и разъём для подачи внешнего питания (с джампером).

Реле типа SRD-05VDC-SL-C имеет три контакта для подключения нагрузки: два крайних неподвижных, а средний — переключающийся. Именно средний контакт является своего рода «ключом», который коммутирует цепи тем или иным образом. На модуле есть подсказка, какой именно контакт реле является нормально замкнутым: маркировка «K1» и «K2» соединяет средний контакт с крайним левым (на фото). Подача управляющего напряжения на вход IN1 или IN2 (слаботочный управляющий разъём) заставит реле скоммутировать средний контакт контактной группы K1 или K2 с правым (силовой разъём). Ток, достаточный для переключения реле — около 20 мА, цифровые выводы Arduino могут выдавать до 40 мА.

Разъём для подачи внешнего питания используется для того, чтобы обеспечить гальваническую развязку платы Arduino и модуля реле. По умолчанию, на разъёме между штырьками JD-VCC и VCC имеется перемычка. Когда она установлена, модуль использует для питания напряжение, поданное на вывод VCC управляющего разъёма, а плата Arduino не имеет гальванической развязки с модулем. Если нужно обеспечить гальваническую развязку модуля и Arduino, необходимо подавать питание на модуль через разъём внешнего питания. Для этого убирается перемычка, и дополнительное питание подаётся на контакты JD-VCC и GND. При этом питание на вывод VCC управляющего разъёма также подаётся (от +5 В Arduino).

Кстати, реле может коммутировать не только слаботочную нагрузку, как в нашем примере. С помощью реле можно замыкать и размыкать достаточно большие нагрузки. Какие именно – нужно смотреть в техническом описании к конкретному реле. Например, данное реле SRD-05VDC-SL-C может коммутировать сети с током до 10 А и напряжением до 250 В переменного тока или до 30 В постоянного тока. То есть его можно использовать, например, для управления освещением квартиры.

Откуда получило своё название реле

От фамилии британского учёного лорда Рэлея — 28.6%

От процедуры смены уставших почтовых лошадей — 57.1%

От названия физической величины измерения яркости — 0%

В данном примере нам не нужна гальваническая развязка Arduino и модуля реле, поэтому будем питать модуль напрямую от платы Arduino, а джампер оставим на своём месте. Соберём схему, как показано на рисунке. Используемые резисторы — 220 Ом, светодиоды любые.

Модельный ряд

Серия: SRD (T73)

SRD-05VDC-FD-A SRD-05VDC-FD-B SRD-05VDC-FD-C SRD-05VDC-FL-A SRD-05VDC-FL-B SRD-05VDC-FL-C SRD-05VDC-SD-A SRD-05VDC-SD-B SRD-05VDC-SD-C SRD-05VDC-SL-A SRD-05VDC-SL-B SRD-05VDC-SL-C SRD-06VDC-FD-A SRD-06VDC-FD-B SRD-06VDC-FD-C SRD-06VDC-FL-A SRD-06VDC-FL-B SRD-06VDC-FL-C SRD-06VDC-SD-A SRD-06VDC-SD-B SRD-06VDC-SD-C SRD-06VDC-SL-A SRD-06VDC-SL-B SRD-06VDC-SL-C SRD-09VDC-FD-A SRD-09VDC-FD-B SRD-09VDC-FD-C SRD-09VDC-FL-A SRD-09VDC-FL-B SRD-09VDC-FL-C SRD-09VDC-SD-A SRD-09VDC-SD-B SRD-09VDC-SD-C SRD-09VDC-SL-A SRD-09VDC-SL-B SRD-09VDC-SL-C SRD-12VDC-FD-A SRD-12VDC-FD-B SRD-12VDC-FD-C SRD-12VDC-FL-A SRD-12VDC-FL-B SRD-12VDC-FL-C SRD-12VDC-SD-A SRD-12VDC-SD-B SRD-12VDC-SD-C SRD-12VDC-SL-A SRD-12VDC-SL-B SRD-12VDC-SL-C SRD-18VDC-FD-A SRD-18VDC-FD-B SRD-18VDC-FD-C SRD-18VDC-FL-A SRD-18VDC-FL-B SRD-18VDC-FL-C SRD-18VDC-SD-A SRD-18VDC-SD-B SRD-18VDC-SD-C SRD-18VDC-SL-A SRD-18VDC-SL-B SRD-18VDC-SL-C SRD-24VDC-FD-A SRD-24VDC-FD-B SRD-24VDC-FD-C SRD-24VDC-FL-A SRD-24VDC-FL-B SRD-24VDC-FL-C SRD-24VDC-SD-A SRD-24VDC-SD-B SRD-24VDC-SD-C SRD-24VDC-SL-A SRD-24VDC-SL-B SRD-24VDC-SL-C SRD-36VDC-FD-A SRD-36VDC-FD-B SRD-36VDC-FD-C SRD-36VDC-FL-A SRD-36VDC-FL-B SRD-36VDC-FL-C SRD-36VDC-SD-A SRD-36VDC-SD-B SRD-36VDC-SD-C SRD-36VDC-SL-A SRD-36VDC-SL-B SRD-36VDC-SL-C SRD-48VDC-FD-A SRD-48VDC-FD-B SRD-48VDC-FD-C SRD-48VDC-FL-A SRD-48VDC-FL-B SRD-48VDC-FL-C SRD-48VDC-SD-A SRD-48VDC-SD-B SRD-48VDC-SD-C SRD-48VDC-SL-A SRD-48VDC-SL-B SRD-48VDC-SL-C

(96)

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
500 Вт переменного и 150 Вт постоянного — повышенной мощности;
Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

Открытые электромагнитные реле. Это те, у которых все части «на виду».
Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.
