Реле рпу 0 ухл4: содержание драгметаллов и особенности применения

РП-4: содержание драгметаллов

Цена: от 70 до 275 рублей

Технические характеристики реле РП-4:

Ток питания обмоток — постоянный (импульсный).Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:

• в нормальных климатических условиях — 100
• в условиях повышенной влажности — 5
• при максимальной температуре (обмотки под током) — 100

Испытательное переменное напряжение, В: в нормальных климатических условиях:

• между токоведущими элементами и корпусом — 350
• между контактами — 250
• между обмотками — 110

в условиях повышенной влажности:

• между токоведущими элементами и корпусом — 210
• между контактами — 150
• между обмотками — 70

Сопротивление электрического контакта не более 1,5 Ом. Масса реле не более 220 г. Минимальный срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет.

Источник

Малоизвестные радиодетали с палладием. Перечнь с ценой и фото.

Опытные охотники за драгоценным ломом, помимо наиболее распространенных радиодеталей с палладием, больше обращают свое внимание на штучные,чем на массовые изделия, которые хоть и содержат значительно больше драгоценного металла. Так, например, новички зачастую охотятся лишь за палладиевыми «КМ» конденсаторами, такими как рыжие или зеленые Н90, которые найти проще всего

Так, например, новички зачастую охотятся лишь за палладиевыми «КМ» конденсаторами, такими как рыжие или зеленые Н90, которые найти проще всего.

А вот профессионалы, уделяют время на поиски более «жирных» изделий, находка даже одного из которых может принести значительно больше денег даже чем с десяток самых дорогих КМок.

Среди новичков самыми популярными считаются палладиевые конденсаторы советских времен. Они встречаются чаще, чем более дорогие изделия и стоят вполне неплохих денег. Особо ценятся рыжие «КМ» с маркировкой Н90, Н902М2 и Н901МО. Их цена в скупке может достигать от 200 000р до 350 000р за килограмм изделий производства до 1990г.

Менее ценные зеленые «КМ» с палладием, самыми дорогими из которых принято считать изделия с маркировками 5V и 5D. Изделия с обозначениями Н30, как зеленого, так и рыжего цвета, стоят значительно дешевле, поскольку содержат более дешевую, чем палладий платину.

Опытные же сборщики радиодеталей знают, что цена на советские детали зависит от процентного содержания драгоценного металла в изделии. В некоторых из них, например, в «КМ» конденсаторах, на кг деталей приходится лишь несколько грамм палладия. Они стоят дешевле. Другие же на этот вес располагают в разы большей массой палладия и стоят в разы дороже.

Именно за последними и ведут охоту сборщики со стажем, при этом, конечно же, не упуская возможность собрать и другие детали с золотом, палладием, серебром или платиной.

Самыми богатыми на палладий деталями, за которыми «гоняются» сборщики, считаются те, где есть высокое содержание драгоценного металла, а также его высокая чистота. В первую очередь к ним относятся палладиевые ламели, применяемые в Советских электронных вычислительных машинах (ЭВМ), компьютерах производства СССР, а также вычислительной технике предназначенной для производственных нужд.

В одной ЭВМ тех времен, на ламелях может присутствовать до 10 грамм палладия, что при его стоимости порядка 7000р за грамм, может показаться вполне неплохим результатом.

Лакомым кусочком для людей, зарабатывающих на сборе палладиевых радиодеталей, являются советские резисторы серии ПП3. Они принимаются поштучно и в зависимости от года выпуска и маркировок могут быть оценены до 1000р за одну деталь.

Приемные резисторы с палладием имеют обозначения ППЗ-40, ППЗ-43, ППЗ-44, ППЗ-47.

В зависимости от года, типа конструкции (спаренные и не спаренные), а также от завода изготовителя их цена за единицу может составлять от 30 до 1000р за шт.

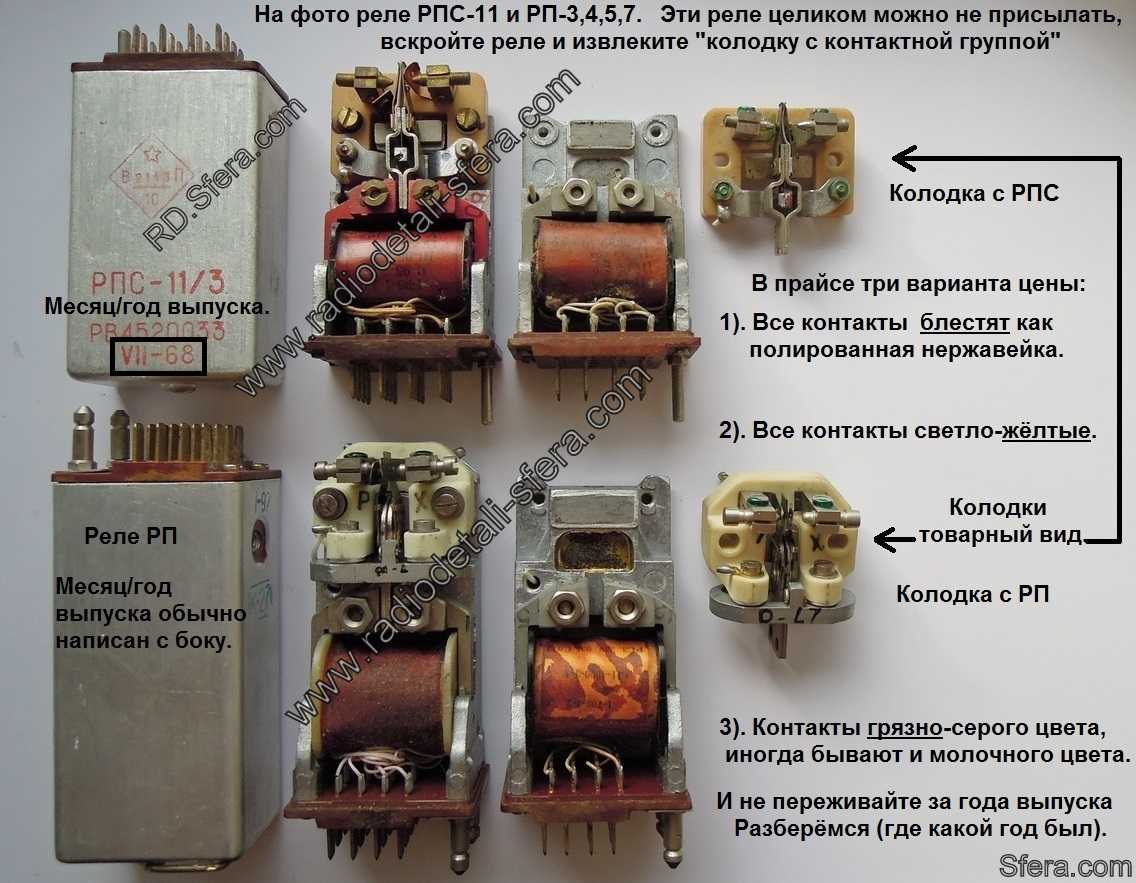

Самые жирные на палладий можно считать и советские реле «РЭС-8» и «РЭС-7». Палладий в них имеет очень высокую чистоту (до 80%), а его масса в зависимости от изделия может достигать вполне внушительных объемов.

По содержанию драгоценного металла с советскими реле могут легко соперничать и такие устройства как КСП, в которых встречается до 3,5г 80% драгоценного сырья. Палладий присутствует в них в виде контактов, и легко отличим даже по внешним признакам.

В целом, охота за палладиевыми радиодеталями продолжается уже на протяжении многих лет. При этом, из года в год твердится, что все они уже давно закончились. Однако, опыт показывает, что хоть таких деталей и действительно стало в разы меньше, в пунктах скупки они все же пополняются каждый день. А это значит, что еще есть шанс найти такое ценное и дорогое изделие даже если вы новичок. Редкие монеты «Евро 2020»: подскажу где еще можно успеть их купить

Источник

Пускатели и автоматы

5.1. Пускатели
магнитные ПМЕ ОСТ 160536.001-72

Таблица 25

Тип магнитного пускателя	Рис.
ПМЕ—012	1
ПМЕ—022
ПМЕ—032
ПМЕ—042	2
ПМЕ—052
ПМЕ—062
ПМЕ—072	3
ПМЕ—082
ПМЕ—92
ПМЕ—0731)	4
ПМЕ—831)
ПМЕ—0931)
ПМЕ—0741)	5
ПМЕ—0841)
ПМЕ—0941)
ПМЕ—0732)	6
ПМЕ—0832)
ПМЕ—0932)
ПМЕ—0742)	7
ПМЕ—0842)
ПМЕ—0942)
ПМЕ—112	8
ПМЕ—122
ПМЕ—132
ПМЕ—113	9
ПМЕ—123
ПМЕ—133
ПМЕ—114	10
ПМЕ—124
ПМЕ—134
ПМЕ—212	11
ПМЕ—222
ПМЕ—232
ПМЕ—213	12
ПМЕ—223
ПМЕ—233
ПМЕ—214	13
ПМЕ—224
ПМЕ—234
ПМЕ—026	14
ПМЕ—036
ПМЕ—056	15
ПМЕ—066
ПМЕ—086	16
ПМЕ—096
ПМЕ—025	17
ПМЕ—035
ПМЕ—055	18
ПМЕ—065
ПМЕ—085	19
ПМЕ—095
ПМЕ—226	20
ПМЕ—236
ПМЕ—225	21
ПМЕ—235

1)Магнитные пускатели сэлектрической блокировкой по главной цепи.

2)Магнитные пускатели с механической блокировкой по главной цепи.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Рис. 17

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Примечание. НомераС4, С5 выводам тепловых реле РТ присвоеныусловно.

Таблица 26

Тип автоматов	Рис.
АП50—2М	1
АП50—2Т
АП50—2МТ
АП50—3М	2
АП50—3Т
АП50—3МТ

Рис. 1

Рис. 2

5.3. Выключательавтоматический серии АК50 ТУ 16—522.111—74

Таблица 27

Число полюсов	Рис.
2 полюсный	1
3 полюсный	2

Рис. 1

Рис. 2

5.4. Выключательавтоматический АВ3 ТУ 16—522.110—74

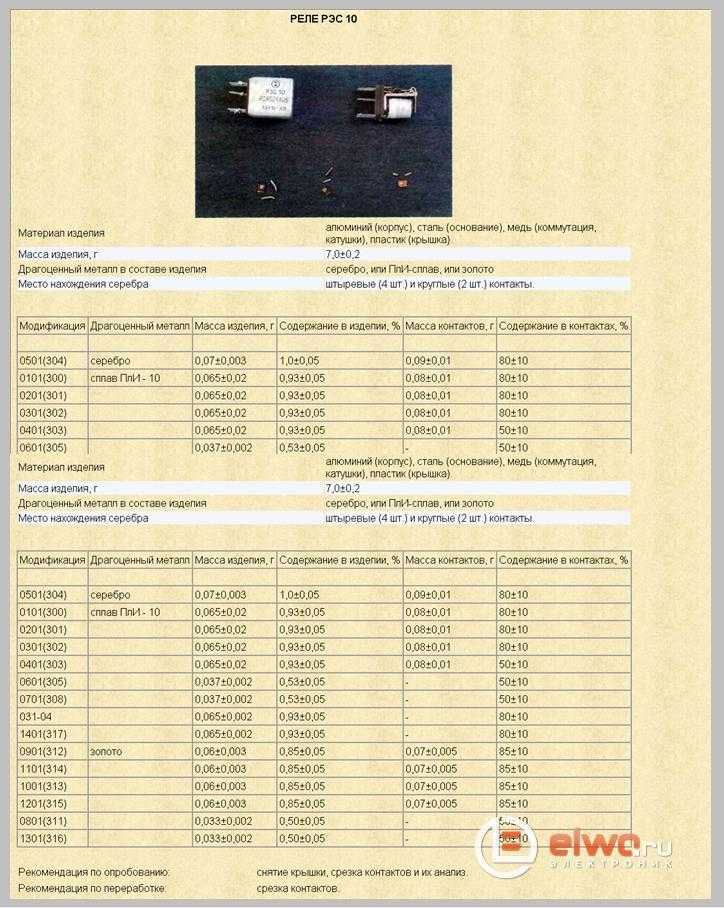

Справочник содержания драгметаллов

Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность

В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде

Устройство РП4-Т содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.

Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!

Содержание драгметаллов указанно в граммах.

Источник

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
2. Мощность устройства. Указывают редко.
3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

• Р — реле;
• П — промежуточное;
• У — универсальное;
• 21 — номер серии.

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

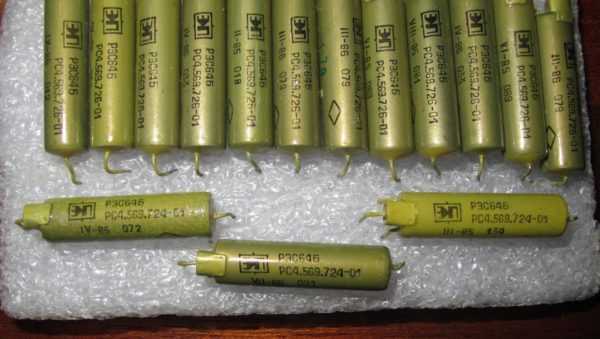

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.

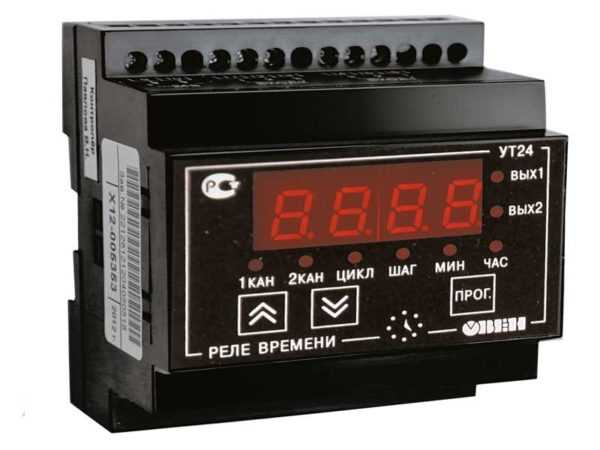

3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

• изменение давления (высоты над уровнем моря);
• снижение (увеличение) температуры, влажности;
• появление магнитного поля;
• изменение положения в пространстве;
• наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

Описание работы реле

У промежуточных реле простой принцип работы. В основе строения устройства лежит катушка (1). Она намотана эмалированным медным проводом в лаковой изоляции (2). При подаче на выводы катушки напряжения в ней создается электромагнитное поле. Оно притягивает к сердечнику катушки якорь (3). Он, в свою очередь, замыкает управляемые контакты реле (4). Если с катушки (1) убрать напряжение, то пружина (5) сожмется и вернет якорь в первоначальное (нормальное) положение. Для фиксации всех элементов конструкции и замыкания магнитного потока служит магнитопровод (6).

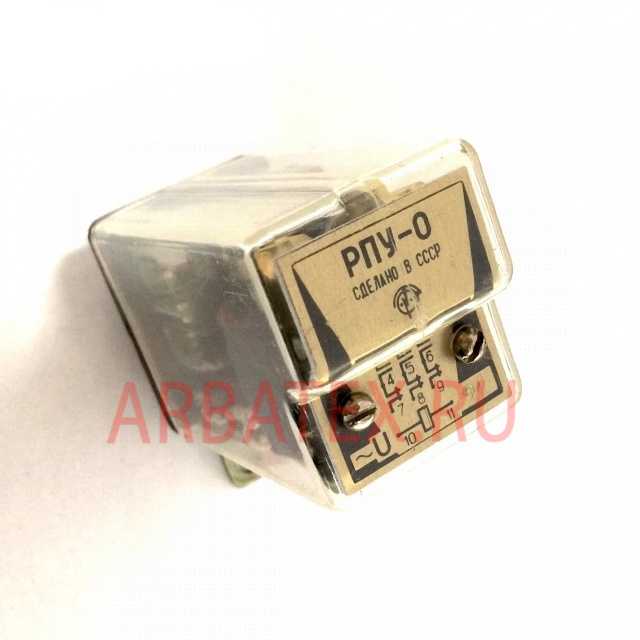

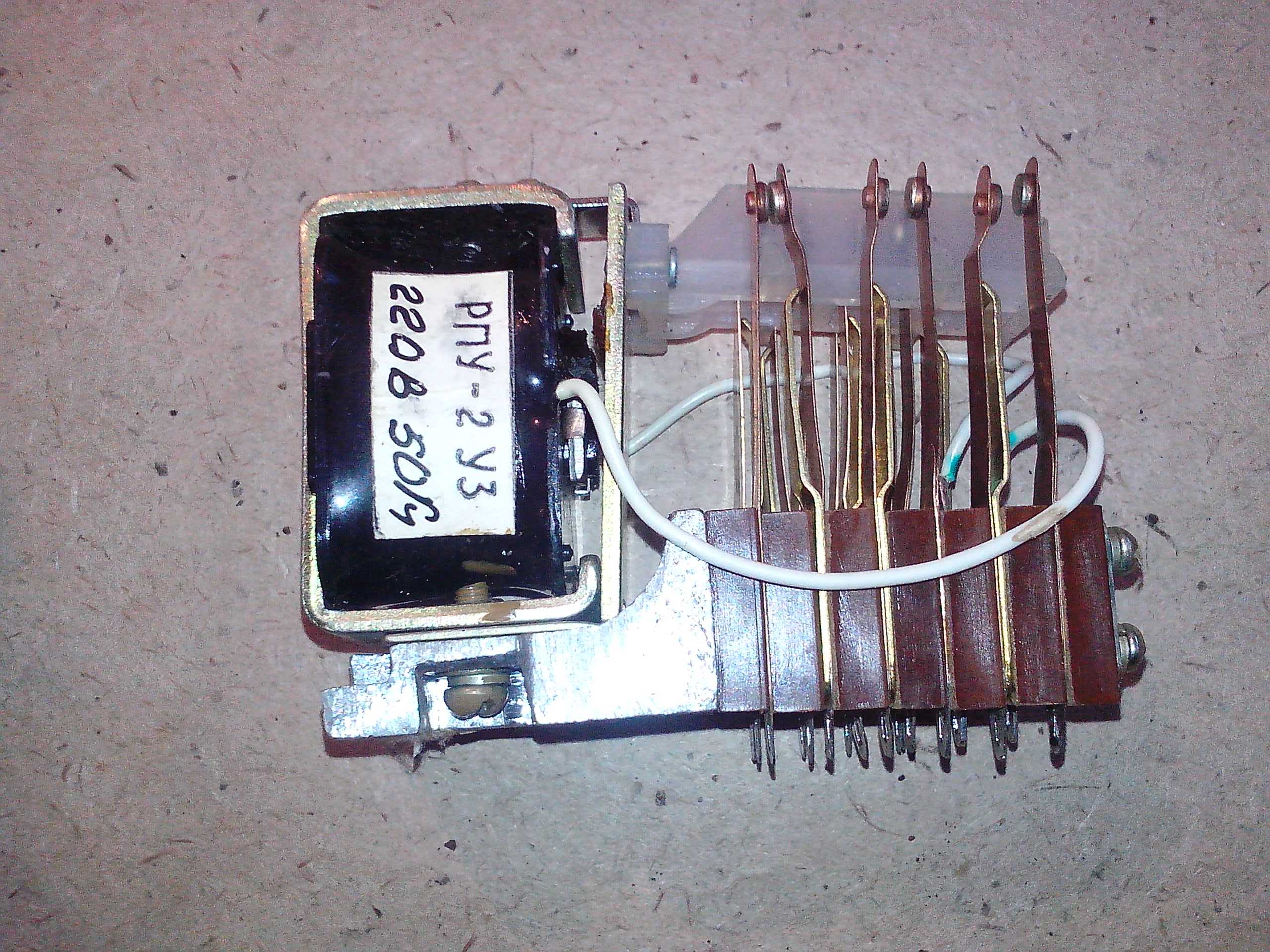

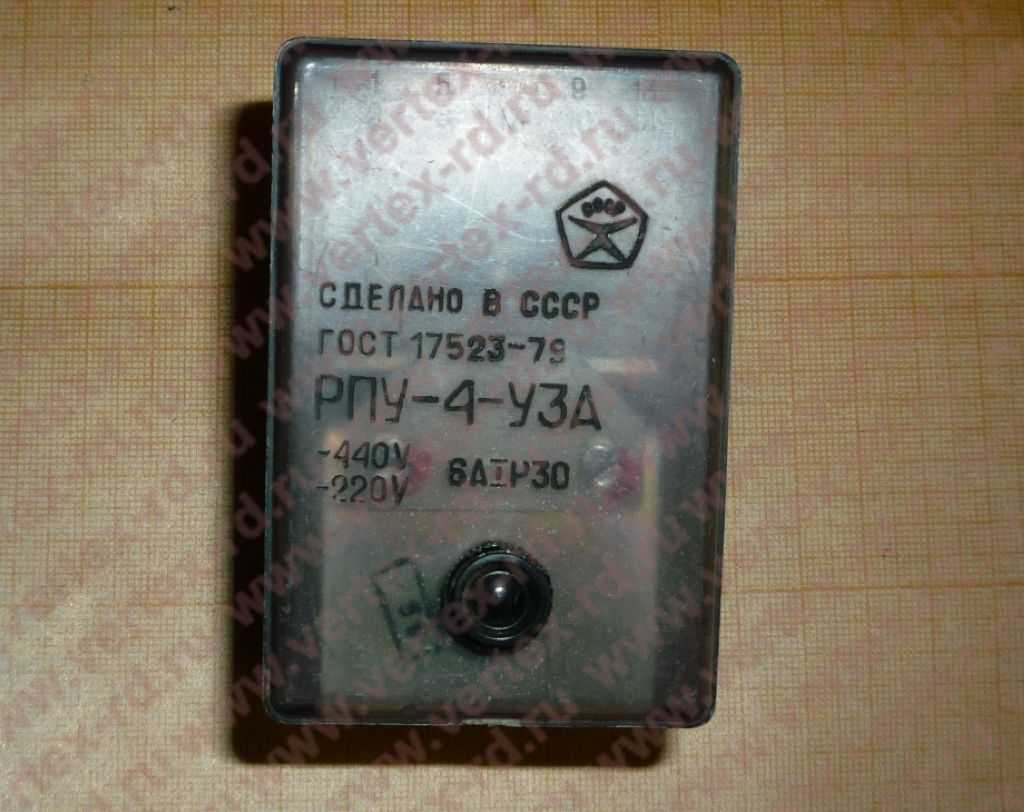

Реле промежуточное универсальное РПУ

Основные технические характеристики:

Тип реле Диапазон напряжений питания (В) Диапазон напряжений цепи контактов (В) Номинальный ток контактов (A) Кол-во контактов Коммутационная износостойкость (циклов) Габаритные размеры (мм) Масса (кг) пост. ток перем. ток 50 Гц перем. ток 60 Гц пост. ток перем. ток РПУ-2М102 12, 24, 48, 60, 110, 220 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 36, 110, 220, 380, 440 12…220 12…380 6.0 2…8 4 млн. циклов 69х70х37.3 0.25 РПУ-2М202 12, 24, 48, 60, 110, 220 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 36, 110, 220, 380, 440 12…220 12…380 6.0 2…8 4 млн. циклов 75х70х42 0.275 РПУ-2М211, РПУ-2М212 12, 24, 48, 60, 110, 220 12, 24, 36, 40, 110, 127, 220, 230, 240, 380, 400, 415 36, 110, 220, 380, 440 12…220 12…380 6.0 2…8 4 млн. циклов 85х96х63 0.35 РПУ-3М — — — 24…660 16 8 или 4 25 млн. циклов 184х97х112/130 2.0

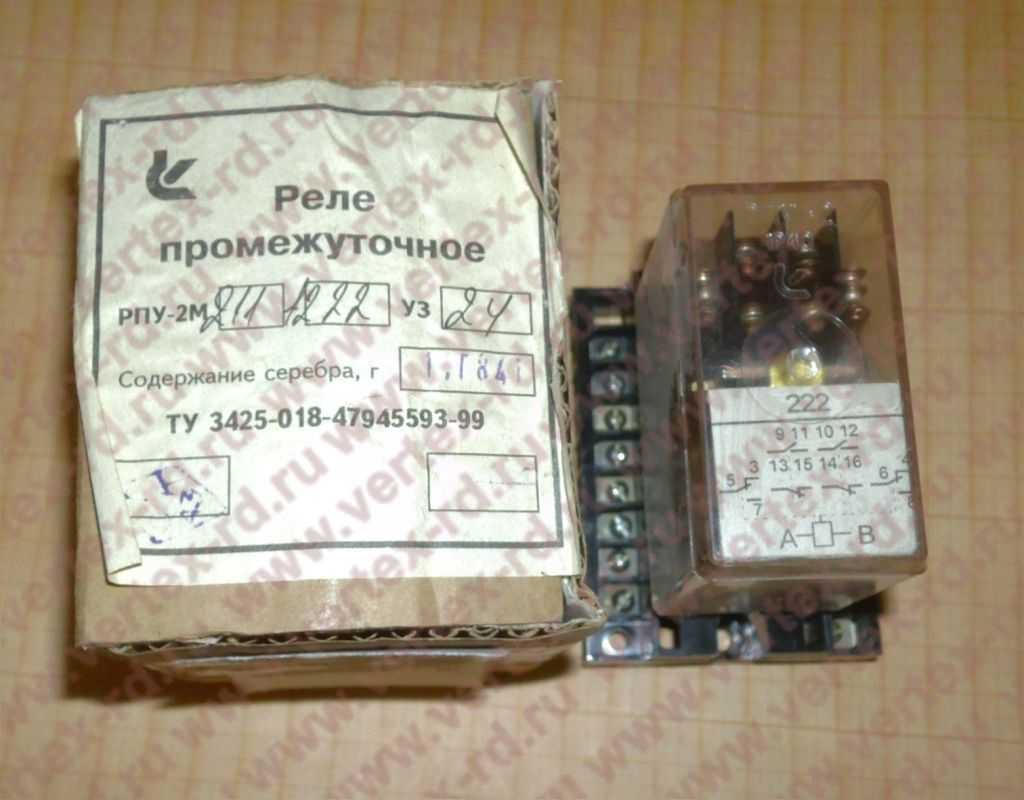

Реле промежуточное РПУ-2M Реле промежуточные РПУ-2M предназначены для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 415 В, частоты 50 Гц и постоянного тока напряжением до 220 В. Реле РПУ-2 выпускаются: — в открытом (РПУ-2М102) варианте исполнения, — закрытом под пайку (РПУ-2М202) варианте исполнения, — закрытом под винт (РПУ-2М211) варианте исполнения. Диапазон рабочих температур: от -10 до +45°С. Высота над уровнем моря: до 1000м. Среднемесячное значение относительной влажности: 80% при температуре +20°С. Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 5 до 15Гц при ускорении не более 3g. Реле в процессе эксплуатации допускает колебания напряжения сети от 0.85 до 1.10 от номинального значения. Реле постоянного тока допускают работу при питании выпрямленным током. Пульсация напряжения при этом должна быть не более 8%. Допускается эксплуатация в условиях, нормированных для исполнения УХЛ, категория размещения 4. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РПУ — 2 М X X X X XXX У3: РПУ — Р – реле, П – промежуточное, У – универсальное 2 — Номер серии М – модернизированное X — Исполнение по степени защиты (1 – IP00, 2 – IP40) X — Способ крепления внешних проводников (0 – пайкой, 1 – винтами) X — Вид присоединения внешних проводников (1 – переднее, 2 – заднее) X — Исполнение по роду тока выключающей катушки: 1 – реле постоянного тока, 6 – реле переменного тока XXX — Количество замыкающих, размыкающих, переключающих контактов У3 — Климатическое исполнение (У) и категория размещения (3) Реле промежуточные РПУ-3М Типы реле: РПУ-3М-112, РПУ-3М-114, РПУ-3М-116, РПУ-3М-118. Реле промежуточные РПУ-3М применяются в схемах автоматического управления в качестве многоконтактных промежуточных электромагнитных реле. Реле изготовляются с втягивающими катушками на напряжение 24, 50, 75 и 110 В постоянного тока. Реле для тепловозов изготовляются с втягивающими катушками на напряжение 24, 50, 75, 110 В постоянного тока. Реле изготавливаются с 8 контактами (5«з» + 3«р») или с 4 контактами (2«з» + 2«р»). Реле для тепловозов изготавливаются с 6 контактами (4«з» + 2«р») или с 4 контактами (2«з» + 2«р»). Потребляемая мощность катушек в холодном состоянии при температуре (25±10)°С и Uном: для реле РПУ-3М-116Т — 40Вт; для остальных типов — 30 Вт. Высота над уровнем моря: до 2000м. Диапазон рабочих температур: от -40 до +55°С, для реле исполнения «Т» – от -60 до +60°С. Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении не более 0.25g. Степень защиты реле: IP00. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РПУ-3М-1 1 Х-Х ХХ-Х: РПУ-3М — серия; 1 – род тока в цепи управления (постоянный); 1 – способ крепления (при помощи винтов); Х – количество контактов (2 – с 2-мя контактами, 4 – с 4-мя контактами, 6 – с 6-ю контактами, 8 – с 8-ю контактами); Х – область применения (без индекса – в цепях управления электроприводами, Т – в цепях управления тепловозов); Х3 – климатическое исполнение (У, УХЛ, Т) и категория размещения (3 или 4); Х – коммутационная износостойкость (класс А или Б).

Безопасность использования драгметаллов в реле РПУ-0 УХЛ4: соблюдение экологических требований

Реле РПУ-0 УХЛ4 является электромеханическим устройством, которое использует драгметаллы в своей конструкции. Драгметаллы, такие как серебро, палладий и платина, широко применяются в электротехнике благодаря своим уникальным свойствам проводимости электрического тока и устойчивости к окислению. Однако, использование драгметаллов требует соблюдения экологических требований.

Одной из главных проблем, связанных с использованием драгметаллов, является их ограниченный запас на планете. Добыча и переработка драгметаллов сопряжены с негативными последствиями для окружающей среды, такими как загрязнение воды и почвы, разрушение экосистем и эмиссия вредных веществ в атмосферу. Поэтому, производители реле РПУ-0 УХЛ4 обязаны соблюдать экологические требования при добыче и использовании драгметаллов.

В первую очередь, компании-производители должны следить за эффективным использованием драгметаллов. Это означает, что драгметаллы должны быть использованы в реле РПУ-0 УХЛ4 только в необходимом количестве, и не должны превышать допустимых норм. Такой подход позволяет не только сохранять драгоценные ресурсы планеты, но и снижать затраты на производство и обращение с отходами.

Для соблюдения экологических требований в рамках производства реле РПУ-0 УХЛ4, компании-производители должны также проводить мониторинг и аудиты поставщиков драгметаллов. Поставщики должны обеспечивать соблюдение экологических стандартов при добыче драгметаллов, а также прозрачность и открытость информации о своей деятельности. Только компании, которые соответствуют этим требованиям, должны быть выбраны в качестве поставщиков драгметаллов.

С целью минимизации негативного влияния использования драгметаллов на окружающую среду, компании-производители реле РПУ-0 УХЛ4 должны также активно работать над исследованиями и разработками альтернативных материалов и технологий. Использование заменителей драгметаллов может быть одним из путей решения данной проблемы.

В конечном итоге, соблюдение экологических требований в использовании драгметаллов в реле РПУ-0 УХЛ4 является необходимым условием для обеспечения безопасности как для человека, так и для окружающей среды. Компании-производители должны принимать активное участие в разработке и реализации долгосрочных стратегий по устойчивому использованию драгметаллов и сокращению их потребления.

Драгметаллы в реле – ценные наименования

Самые популярные варианты, выпускавшиеся во времена Советского Союза, — РЭС 6, РЭС 9, РЭС 10 и РЭС 22. Покупают на лом как рабочие, так и нерабочие детали – главное, чтоб часть с драгметаллами была на месте. На корпусе реле находится маркировка, благодаря которой можно сразу узнать, каково содержание металлов именно в данной модели.

У каждого реле есть паспорт – раздельного или слитного типа. Различие их в том, что последние две цифры могут быть написаны отдельно или слитно. Первые две цифры в наименовании изделия означают месяц, потом пишется год выпуска.

Определить, подходит ли конкретное реле можно именно по этим паспортным данным. Например, если речь идет о варианте РЭС 22, то покупают только варианты с контактами желтого оттенка. Определить это можно и самостоятельно – с устройства снимается корпус. Модели с белыми контактами приниматься не будут – только на металлический лом. РЭС-10 же с золотыми контактами подходит, но нужно сохранить наружные выводы – так выручить за устройство можно больше.

Особенно ценные варианты драгметаллы в реле советского производства с маркировками РКН, РКМ или РКМП. В паспорте этого оборудования даже указывается, что в них содержится сплав Пли – с платиной. Контакты эти сдаются не обрезаясь, так как легко их повредить. В моделях, которые имеют контакты из серебра лучше сделать обрезку и снять проволоку.

Драгметаллы в реле могут содержаться не всегда, даже если по паспорту указано, что они есть. Увы, но и ранее были недобросовестные компании, или же просто проводился ремонт с заменой этих частей ранее. Цена за реле зависит напрямую от паспорта изделия, года выпуска и других характеристик. В любом случае следует обращаться в специализированные компании. Мастера проводят оценку прямо на месте, указывая соответствие техническим характеристикам, прописанным в паспорте.

Промежуточные реле входят в состав категории электромагнитных реле управления и относятся к логическим или вспомогательным реле.

Их непосредственная функция заключается в связи между различными составляющими элементами релейной защиты. Они используются для передачи и усиления сигналов от других видов реле к устройствам постоянного или переменного тока. Промежуточные реле передают действие от измерительных реле к коммутирующему выключателю для отключения, действующего электропривода в момент опасного режима работы или производства планового выключения.

Особенности конструкции промежуточных реле

Конструкция промежуточного реле включает в свой состав электромагнит и приставку времени на полупроводниках. Управление выдержки времени достигается ха счет поворота резистора против часовой стрелки – оно снижается. Поворот резистора по часовой стрелке служит для повышения величины времени.

Рис. № 1.Общий внешний вид и схема промежуточных реле РП-23, Рп-232, РП-233

1. Сердечник (1) реле изготовлен из шихтованного металла, этим достигается замедление и снятие эффекта вихревых токов.
2. Для предотвращения залипания якоря (2) во время остаточного намагничивания в специальном вырезе полюса электромагнита прессуется немагнитная пластина (9).
3. Для увеличения вибростойкости реле, используется противодействующая пластина. В наличии должен быть обязательно уравновешивающий груз, который устанавливается на окончании якоря.

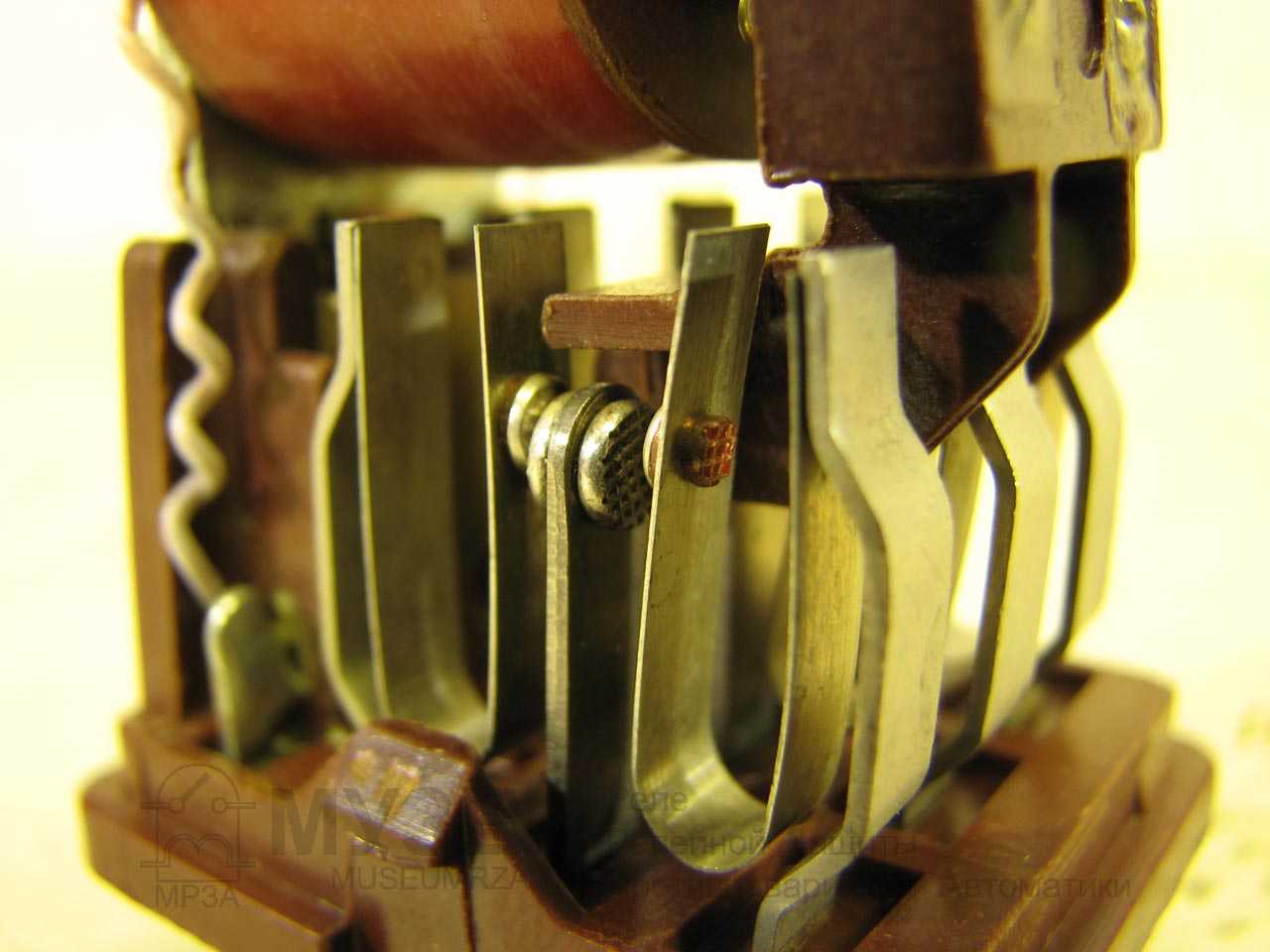

4. Бронзовые пружины (12) с серебряными контактами для повышения надежности на свободных концах разрезаются по вдоль оси. Кроме этого, наличие бронзовых пружин снижает вибрацию при замыкании контактной группы.
5. Зазор, который есть между сердечником и якорем обуславливает напряжение срабатывания устройства.
6. Натяжение возврата зависит от высоты немагнитной пластины и ее расположением над плоскостью переднего полюса шихтованного сердечника.

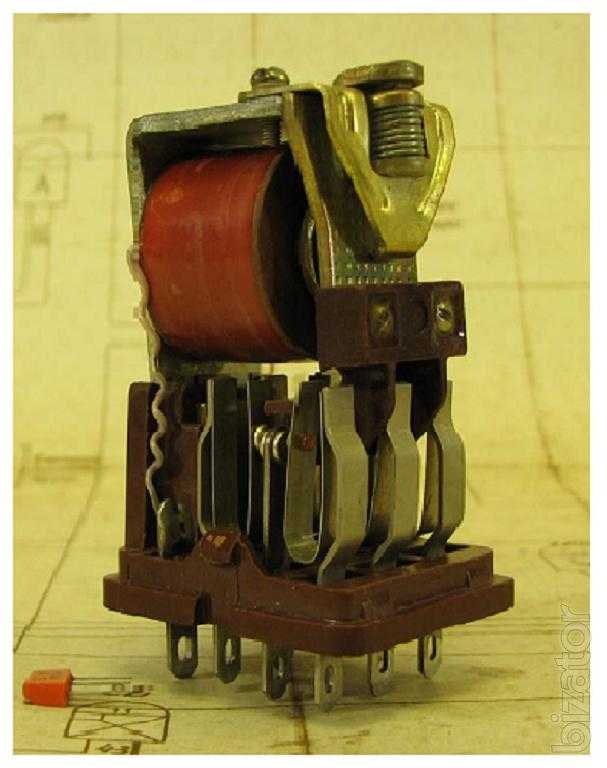

Рис. №2. Общий вид промежуточного реле РП-25.

1- шихтованный магнитопровод; 2 — катушка; 3 — якорь, 4 – контакты неподвижные; 5 – подвижные контакты; 6 – возвратная пружина; 7 – скоба направляющая; 8 – пластина; 9 – цоколь; 10 – хвостовик скобы якоря; 11 – короткозамкнутый виток, служит для снижения вибрации; 12 – бронзовая, фиксирующая положение, пластина; 13 – упорная колодка для подвижной контактной группы; 14 – верхняя колодка для неподвижной контактной группы.

Недостатки промежуточных реле

Пробивное напряжение ее превышает 220В, переходное сопротивление выше 1 кОм. Со временем, например, через полгода,  воздействие воздуха повышает сопротивление почти в 100 раз. Повысить устойчивость контактов может чистое золото или сплав золота и никеля.

Платиновые контакты устойчивы при вредном воздействии в атмосфере сернистых газов, но отличаются неустойчивостью в парах органических веществ.

Серебро неустойчиво при воздействии сернистых газов. Избежать отказов возможно при меньшем значении коммутирующего тока.

Повышается надежность контактов при помощи регулярного обслуживания реле, протиранием контактов, также надежность увеличивается при сильном нажатии на контактную группу.

Главной причиной, вследствие, которой происходит разрушение контактной системы, служит явление электрических разрядов, появляющихся в процессе размыкания и замыкания цепей. При ослабленном контакте появляется нагрев, при которой происходит снижение механической надежности и снижение прочностных характеристик материала контактных групп и самих контактов. Относительно стабильное действие контактов обуславливается большим давлением на группу контактов.
Для увеличения степени надежности используют параллельное и последовательное срабатывание контактных групп. При последовательном срабатывании контакты может разорвать, возникший большой ток. Параллельное подключение контактов увеличивает степень надежности замыкания цепи

>Реле промежуточное РП-21

Для цепей управления электроприводами в сети переменного тока U – 380В и для цепей постоянного тока U – 220В. Устройство конструкции подразумевает наличие креплений под дин. рейку и для винтового крепления, также комплектуется розетками для подключения паяльника.

Питающее напряжение для постоянного тока весь диапазон от 6 до 110А и для переменного тока стандартной частоты – 50Гц от 12 до 240В. Контактные цепи питаются, при постоянном токе от 12 до 220, при переменном токе от 12 до 380В. Iном – 6А. количество контактов на размыкание/замыкание/переключение – 0…4/ 0…2/ 0…4.

Эксплуатационная износостойкость занимает примерно 20 млн. циклов. Установка должна производиться горизонтально, якорь расположен вверх или вертикально (магнитная система расположена, вверх). Устройство рассчитано на рабочий цикл 16 млн. Может работать в прерывисто-продолжительном цикле, продолжительном, кратковременном и повторно-кратковременном, где частота включения может быть до 1200 циклов в час или без тока то 3600 циклов в час.

Задачи промежуточного реле

Промежуточные реле выступают посредником в цепях с отличающимися токами или напряжениями. Например, вы нажимаете кнопку «старт» на панели стиральной машины. Кнопка располагается на низковольтной электронной плате, где напряжение не превышает 24 В. При нажатии кнопки «старт» плата управления выдает сигнал напряжением 12 В на катушку промежуточного реле. Оно замыкает силовые контакты и подает напряжение 220 В на двигатель.

Реле в стиральной машине Samsung

В данном случае устройство на 12 В выступает посредником между низковольтной цепью управления (электронная плата) и высоковольтным двигателем на 220 В.

Промежуточные реле часто применяют в роли умножителя контактов. По аналогии со стиральной машиной нажатие кнопки «пуск» приводит к включению и двигателя, и нагревательного элемента. Таким образом, реле позволяет одновременно включить десятки электрических цепей.

Из вышесказанного выделяются 2 основных назначения:

1. Согласование между силовыми и слаботочными цепями. Повышает электробезопасность.
2. Увеличение числа выходных контактов. Подав сигнал в 1 провод, возможно передать его по множеству других линий.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).. Промежуточные реле активно использовались в советское время

Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Промежуточное реле РЭС-6

Реле этого типа используют для систем управления станков и машин, относятся с категории нейтральных, слаботочных реле. Напряжение, на которое они рассчитаны от 80 до 300В. Ток коммутации от 0,1 до 3А. Реле может работать при температурах от –60 до +85оС при влажности до 98% и давлении атмосферного воздуха до 104кПа.

В конструкции предусмотрено наличие контактной группы, состоящей из замыкающих и размыкающих контактов и группы переключающих контактов.

Рис. №8. Внешний вид реле РЭС- 6, представляет собой малогабаритный завальцованный корпус, двухпозиционное и одностабильное устройство.

Ряд электромагнитных реле может совмещать функции, как реле напряжения, так и промежуточных реле. Это серии РП-250, РП – 341, РП – 42.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
