3 основных различия между реле и контактором

Основные типы электромагнитных реле

Вот более подробное описание основных типов электромагнитных реле:

1. Втяжные реле: Эти реле имеют движущийся сердечник, который движется в направляющей втулке, сделанной из материала, который не магнитен. Втяжное реле часто называют соленоидным, если у него нет магнитопровода.
2. Поворотные реле: Эти реле имеют подвижный якорь. Поворотное реле часто называют клапанным, если его угол поворота небольшой (от 5 до 10 градусов).
3. Реле переменного тока: Электромагнитные реле переменного тока обычно имеют магнитную систему, состоящую из магнитопровода I-, П- или Ш-образной формы. Магнитопровод изготавливается из листовой электротехнической стали, которая имеет низкие потери на гистерезис и вихревые токи.
4. Реле постоянного тока: Эти реле обычно используются в автомобильной электронике и других схемах, где требуется только постоянный ток.
5. Твердотельное реле: Это реле с механическими функциями, но без движущихся частей. В большинстве случаев они более долговечны и надежны, чем механические реле.
6. Силовые реле: Силовые реле часто используются в промышленных схемах, потому что они могут коммутировать большие токи, обычно более 40 ампер.
7. Сигнальные реле: Сигнальные реле часто используются в телекоммуникационном оборудовании, потому что они могут коммутировать очень малые токи.
8. Реле защиты: Реле защиты используются для защиты электрических цепей от перегрузки или короткого замыкания.
9. Таймeры и задержки включения: После определенного времени эти реле включают или выключают электрическую цепь.
10. Реле силовой электроники: Эти реле используют полупроводниковые устройства, такие как тиристоры и транзисторы, для коммутации электрических цепей.
11. Термореле: Термореле широко используются в системах отопления и кондиционирования, поскольку они реагируют на изменение температуры.
12. Реле давления: Реле давления часто используются в гидравлических и пневматических системах и реагируют на изменение давления.
13. Реле уровня: Реле уровня отслеживают изменение уровня жидкости или твердых веществ.

Каждый тип реле используется для удовлетворения определенных требований системы и имеет свои особенности. Например, втяжные реле обычно используются в системах, которые требуют быстрого и точного переключения, в то время как поворотные реле обычно используются в системах, которые требуют более постепенного и плавного переключения. В то время как реле переменного тока часто используются в системах, требующих управления переменным током, твердотельные реле обычно используются в системах, которые требуют надежности и долговечности.

Виды сигналов на фуру

Клаксоны фуры бывают нескольких видов. Их основное отличие от сигналов легковых машин – громкость. Для пассажирских автомобилей она установлена в 12 Вольт, для грузовых – в два раза больше.

Сигналы делятся на тональные и шумовые. Первые могут быть двух диапазонов: низкого (до 400 Гц) и высокого (до 550 Гц). Любой тип имеет свои особенности. Рассмотрим каждый из них.

Пневматические

Пневмосигнал на фуру самый дорогой. За него придется отдать примерно двадцать тысяч рублей. Он обладает качественным и мощным звуком, слышным на значительных расстояниях.

Принцип действия этих «звоночков» основан на переходе воздушных потоков из компрессора в трубу, где вибрации воздуха образуют звуковой сигнал. Иными словами, «виновником» гудка становится компрессор. Устройство клаксонов отличается мощностью системы, количеством трубок и их формой. Мощность может доходить до 120 дБ.

Электромагнитные

Эти гудки фур рождаются за счет работы электронной схемы, производящей заданную частоту. Немаловажным компонентом выступает электронный звукогенератор, электродинамичеcкий громкоговоритель.

Сигналы могут достигать 110 дБ. Работают от напряжения 12 и 14 Вольт. Для их подзарядки подойдут стандартные автомобильные АКБ. Клаксоны этого типа делятся на несколько подвидов.

Детальная информация видна на видео:

Дисковые

Устройства могут быть разборными и неразборными. Они позволяют совмещать высокочаcтотные и низкочаcтотные сигналы. Это создает двухтональную работу клаксона.

В основе мембранных клаксонов лежит электромагнит с подвижным якорьком. Эта деталь соединена с металлическими мембраной или же диском. Данный набор спрятан в «коробочку», прикрытую мембраной. Уже на нее крепится дополнительный резонатор – пластинка для завышения громкости.

Для крепления к электрической системе автомобиля на конструкции предусмотрены клеммы и кронштейн. Низкотоновый гудок на фуру 24 вольта часто крепится в комплекте с высоким тоном.

«Улитки»

Эти «сигналки» выполнены в изогнутом виде, передняя часть направлена вперед. Мощность звука может доходить до 120 Дб. Клаксоны такого типа нередко дополняют двумя обмотками электромагнита. Это дает возможность работать в двухтоновых режимах. Кстати, устройство имеет реле, которое позволяет наигрывать сигналом мелодии.

Рожки

Очень похож на предыдущее устройство. Единственное отличие – прямой раструб. Эту модель намного проще уместить под капотом, однако качество звучания не такое чистое. Привлекательной в рожках для многих водителей остается цена.

Также бывают сигналы дальнобойщиков на трассе. Это — условные знаки, которые водители подают друг другу.

Ограничения и недостатки реле постоянного тока

Реле для постоянного тока, несмотря на свою широкую применимость, имеет определенные ограничения и недостатки, которые стоит учитывать при выборе и использовании данного устройства.

1. Ограничение по току

Одним из основных ограничений реле постоянного тока является максимальное значение тока, которое оно может переключать. Каждое реле имеет определенное токовое ограничение, и превышение этого значения может привести к выходу устройства из строя. Поэтому перед использованием реле необходимо убедиться, что его максимальное токовое значение соответствует потребности системы, в которой оно будет применяться.

2. Ограничение по напряжению

Кроме ограничения по току, реле постоянного тока также имеет ограничение по напряжению. Некоторые модели реле могут переключать только низковольтные цепи, в то время как другие модели способны работать с более высоким напряжением. При выборе реле следует учесть требуемое напряжение для конкретной системы.

3. Требования к питанию

Выбор реле постоянного тока

При выборе реле для работы с постоянным током необходимо учесть несколько ключевых параметров, которые помогут определить оптимальную модель для конкретных условий применения.

1. Ток и напряжение

Важным параметром является допустимый ток и напряжение, которое может переключать реле. Они определяют максимальные значения, с которыми реле будет работать надежно и без сбоев. При выборе следует учитывать текущий и пиковый ток, а также положение реле (нормально открытое или нормально закрытое).

2. Мощность и надежность

Реле для постоянного тока должно иметь достаточно высокую мощность для обеспечения требуемых условий работы

Кроме того, стоит обратить внимание на надежность работы, особенно при частых переключениях или в условиях повышенной вибрации и температуры

3. Быстродействие и технические характеристики

Важными параметрами являются время отклика реле, скорость переключения контактов, уровень изоляции и контактное сопротивление. Чем быстрее работает реле и ниже его показатели сопротивления и изоляции, тем более эффективно оно будет выполнять свои функции.

При выборе реле необходимо также учитывать планируемый срок службы, доступность запасных частей и обслуживание. Также стоит помнить о стоимости выбранной модели и ее соотношении с требуемыми характеристиками.

В итоге, правильный выбор реле для постоянного тока позволит обеспечить надежную и эффективную работу системы в целом. Рекомендуется провести тщательный анализ требуемых характеристик и консультироваться с профессионалами в области электротехники, чтобы сделать оптимальный выбор в соответствии с конкретными условиями эксплуатации.

Реле времени ВЛ-50

Предназначено для коммутации исполнительных устройств через заданный интервал времени после подачи управляющего напряжения. Ток нагрузки не более 4 А. Коммутируемое напряжение 24—110 В. Диапазон рабочих температур от –60 до +70°С. Габаритные размеры 108 x 80 x 60 мм. Масса не более 0,35 кг.

№ п/п	Тип реле	Пределы регулирования времени	Напряжение постоянного тока, В
1.	ВЛ-50	2—200 с	27, 110
2.	ВЛ-51
3.	ВЛ-52	1—100 с	75, 110

Таблица 6.1. Реле времени ВЛ

Тип реле	Количество контактов	Уставки времени	Напряжение питания
мгновенных	с выдержкой времени
ВЛ-81	—	3п независимых	0,1—9,9 с, мин, ч; 1—99 с, мин, ч.	110, 220, 230, 240 В, 50 (60) Гц; 24, 110, 220 В постоянного тока
ВЛ-100А	1	1 +1 проскальзывающий	0,05—4,95 с; 0,1—9,9 с; 0,3—29,7 с; 1—99 с.	110, 220, 380 В, 50 Гц; 24, 110, 220 В постоянного тока
ВЛ-101А	1	1 +1 проскальзывающий	0,05—4,95 с; 0,1—9,9 с; 0,2—19,8 с.	110, 220, 380 В, 50 Гц; 110, 220 В постоянного тока

Таблица 6.2. Реле времени электромеханические

Тип реле	Количество контактов	Уставки времени	Напряжение питания
ВС-33-1	1п	1з + 1р	0,2—6 с, мин, ч; 2—60 с, мин, ч	24, 110, 220, 230, 240 В 50 (60) Гц
ВС-33-2
ВС-43-3	1п	3п	1—60 с, мин, ч; 0,15—9 мин, ч	110, 220, 230, 240 В 50 (60) Гц
ВС-43-6

Таблица 6.3. Реле времени программные

Тип реле	Технические характеристики
2РВМ	1-я программа — 30 мин., 2-я программа — 40 мин. Продолжительность цикла программ 24 часа. Резерв хода при отсутствии электропитания 24 часа. Напряжение питания ~127—220 В.
МИЛ 2002 (автономное)	Минимальный интервал уставки 3 часа. Резерв хода при отсутствии электропитания 70 часов. Напряжение питания ~220 В.	1-е исполнение — суточное
2-е исполнение — недельное
ВС-44-1	Автоматически останавливается в конце цикла. 11 выходных цепей. 46 команд за один цикл.	Длительность цикла: от 28,7 с до 125 ч 17 мин. Напряжение питания: 12, 24, 40, 110, 220, 230, 240 В, 50 Гц; 110, 220, 230, 240 В, 60 Гц.
ВС-44-2	Останавливается при снятии напряжения. 12 выходных цепей. 48 команд за один цикл.
ВС-44-3	Автоматически останавливается в конце цикла. 6 выходных цепей. 26 команд за один цикл.
ВС-44-4	Останавливается при снятии напряжения. 7 выходных цепей. 28 команд за один цикл.

Рис. 2.38. Реле времени ВЛ

Таблица 6.4. Реле времени серии ВЛ

Наименование	Напряжение, В	Выдержка
ВС-33-1	110	0,2—60 с
ВЛ-43	24	1—10 с
ВЛ-64	110	0,1—1 с
ВЛ-64	24	0,1—1 ч
ВЛ-64	24	0,1—1 с
ВЛ-64	24	1—10 с
ВЛ-64	24	3—30 с
ВЛ-64	24	0,1—1 мин
ВЛ-64	24	0,3—3 мин
ВЛ-64	24	1—10 мин
ВЛ-66	24	0,1—10 с
ВЛ-66	24	1—100 с
ВЛ-66	24	0,1—10 мин
ВЛ 68	220	1—1000 мин

Важность понимания маркировки реле

Понимание маркировки реле является важным аспектом в работе с электронными и электрическими устройствами. Маркировка реле предоставляет информацию о его особенностях, характеристиках и возможностях.

Правильное понимание маркировки реле позволяет электротехникам и инженерам выбрать подходящее реле для своих проектов или ремонтных работ. Знание маркировки реле также помогает определить его назначение, тип, возможности подключения и совместимость с другими устройствами.

Одна из ключевых информаций, которую можно найти в маркировке реле, это его номинальные характеристики, такие как номинальное напряжение, номинальный ток и номинальное сопротивление. Эти данные важны для правильного подключения реле и обеспечения его надлежащей работы.

Более того, маркировка реле может содержать информацию о дополнительных функциях, таких как наличие защиты от перегрузки или защиты от обратной полярности. Эти характеристики также могут быть критическими при выборе реле для определенных приложений или ситуаций.

Важно отметить, что маркировка реле обычно стандартизирована и содержит специальные коды или сокращения для обозначения различных параметров. Поэтому электротехнику или инженеру необходимо знать эти коды и сокращения, чтобы правильно интерпретировать маркировку

Понимание маркировки реле также важно при отладке и обслуживании. Зная маркировку, можно быстро понять наличие дефекта или неисправность в работе конкретного реле и принять необходимые меры для восстановления его работы

Это может сэкономить время и усилия при ремонте или замене реле.

Таким образом, понимание маркировки реле играет важную роль в электросфере, и каждый электротехник или инженер должен обладать соответствующими знаниями и навыками в этой области.

Что значит маркировка реле?

Маркировка реле состоит из нескольких символов и цифр, которые предоставляют информацию о характеристиках реле. Рассмотрим основные компоненты маркировки реле и их значения.

• Тип реле: первый символ в маркировке указывает на тип реле. Например, буква «R» означает реле силового типа, а буква «S» — сигнального типа.
• Количество контактов: число после типа реле указывает на количество контактов у реле. Например, «R2» означает реле с двумя контактами, а «R4» — реле с четырьмя контактами.
• Управляющее напряжение: следующие символы в маркировке указывают на управляющее напряжение реле. Например, «12V» означает, что реле работает при напряжении 12 Вольт.
• Ток коммутации: символы после управляющего напряжения указывают на максимально допустимый ток, который реле может коммутировать. Например, «10A» означает, что реле может коммутировать ток до 10 Ампер.
• Дополнительные характеристики: в некоторых маркировках реле могут присутствовать дополнительные символы или цифры, которые указывают на дополнительные характеристики реле, например, схему включения контактов или допустимую нагрузку.

Изучая маркировку реле, вы сможете получить информацию о его типе, количестве контактов, управляющем напряжении, токе коммутации и других характеристиках. Это поможет вам выбрать подходящее реле для вашего проекта или задачи.

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

• Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
• Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
• Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
• Сопротивление обмотки. Измеряется при температуре +20°C.
• Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
• Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
• Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
• Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

НАЗНАЧЕНИЕ ЭЛЕКТРОМЕХАНИЧЕСКИХ РЕЛЕЙНЫХ ПРИБОРОВ

Ток, протекающий через катушку релейного коммутатора обычно очень мал, в то время как контакты способны коммутировать мощные электрические цепи. Токовые возможности контактов зависят от их конструктивного исполнения.

Таким образом, одним из главных смыслов применения электроприборов данного типа является возможность управлять большими электрическими нагрузками посредством малых токов.

Примером разновидностей электромагнитных коммутаторов, использующих данное свойство, могут служить магнитные пускатели и контакторы.

Ещё одной широко распространённой причиной использования релейных приборов электромагнитного типа — необходимость размножения какого-либо сигнала или увеличения его мощности. Такая потребность часто возникает в системах управления, защиты и автоматики.

Например, при срабатывании какого-либо сенсорного органа (играющего роль датчика какого-либо параметра), среагировавшего на какой-нибудь внешний фактор, необходимо выполнить несколько действий.

Каждое из этих действий требует коммутации отдельной электрической цепи, то есть, наличия персонального контакта.

Поскольку сам сенсорный орган обычно не обладает необходимым количеством контактов достаточной мощности, в такой ситуации используют так называемое промежуточное электромагнитное реле.

В этом случае выходная цепь сенсорного устройства подаёт питание на катушку промежуточного реле, имеющего необходимое количество контактов требуемого типа и мощности. При срабатывании сенсора срабатывает промежуточное релейное устройство и своей контактной группой запускает требуемые процессы.

Резюмируя описание примеров, для чего служит электромагнитное реле, основные направления его использования можно выразить следующим образом:

• применение в качестве органов реагирования в защитах по току и напряжению;
• использование в качестве промежуточного исполнительного органа в различных системах;
• применение как коммутатора мощной электрической нагрузки, управляемой посредством небольшой мощности.

  *  *  *

2014-2024 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Основные типы реле и их применение

В электротехнике существует несколько типов реле, которые используются для различных целей. Каждый тип реле имеет свои особенности и применяется в определенных ситуациях.

1. Электромеханическое реле: это самый распространенный тип реле, который использует электромагнит для управления контактами. Оно широко применяется в системах автоматизации, передачи сигналов и управления электрическими устройствами.
2. Твердотельное реле: это реле, в котором электромеханические контакты заменяются твердотельными элементами, такими как тиристоры или транзисторы. Оно отличается высокой надежностью и долговечностью, поэтому часто используется в системах управления и автоматизации, а также в электронике и силовой электронике.
3. Временное реле: это реле, которое используется для создания временных задержек в схемах. Оно позволяет установить требуемое время задержки перед активацией или деактивацией устройства. Временные реле широко применяются в системах контроля и защиты, а также в системах управления освещением и температурой.
4. Повторители реле: это реле, которые используются для повторения и усиления сигналов. Они устанавливаются между устройствами и увеличивают силу или мощность сигнала. Повторители реле часто применяются в системах связи, передачи данных и усиления сигнала.
5. Защитное реле: это реле, которое используется для обнаружения и защиты от опасных условий или событий. Оно реагирует на изменение параметров, таких как ток, напряжение или температура, и активирует защитные механизмы для предотвращения аварий или повреждений. Защитные реле широко применяются в системах безопасности, автоматического пожаротушения и аварийной защиты.

Использование определенного типа реле зависит от требуемой функциональности и условий эксплуатации. При выборе реле необходимо учитывать параметры схемы, нагрузки, среду эксплуатации и требования по надежности и безопасности. Правильно подобранное реле обеспечит надежное и безопасное функционирование системы.

Реле времени

Реле времени (ЭВ) применяют для создания независимых от тока требуемых выдержек времени, обеспечивая, таким образом, селективную работу отдельных защит. Реле времени конструктивно имеют много разновидностей. Разберем работу реле времени на примере электромагнитных реле с часовым механизмом серий ЭВ – 100 и ЭВ – 200.

Реле серии ЭВ – 100 применяют в цепях оперативного постоянного тока на напряжения в 24, 48, 110 и 220 В, а ЭВ – 200 для работы в оперативных цепях переменного тока на напряжения 127, 220 и 380 В.

На рисунке ниже показано устройство реле времени ЭВ – 100:

Работа реле осуществляется следующим образом. Когда обмотка электромагнита 1 обесточена, рычаг часового механизма 17 отведен вверх до упора и удерживается на месте якорем 23 действием пружины якоря 22, при этом ведущая пружина 8 растянута (заведена). При замыкании контакта основного (пускового) реле по обмотке электромагнита ЭВ, включенной в оперативную цепь последовательно, потечет ток. Под действием электромагнитных сил якорь 23 втянется, и рычаг часового механизма опустится вместе с якорем, при этом зубчатый сегмент 13 под действием пружины 8 начнет вращаться по часовой стрелке, а ведущая шестерня 12 вместе с подвижным контактом 11 – против часовой стрелки. С помощью фрикционного сцепления на одном валу посажен часовой механизм (детали 2, 3, 4, 5, 6, 7, 14, 15, 16), который обеспечивает постоянную частоту вращения подвижного контакта 11. Когда подвижной контакт доходит до неподвижных контактов 10 и замыкает их, оперативная цепь тоже замкнется и реле даст импульс на отключение выключателя.

Изменение уставок реле (выдержки времени) осуществляют путем изменения расстояния между подвижными и неподвижными контактами (увеличением или уменьшением расстояния). Время срабатывания реле устанавливается на шкале 9, отградуированной в секундах. Контакты 18, 20, 21и поводок 19 используются тогда, когда требуется мгновенное срабатывание реле (без выдержки времени).

При исчезновении тока в катушке (линия отключена) якорь под действием пружины 22 поднимается вверх, а с ним и рычаг часового механизма и реле будут готовы для работы.

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

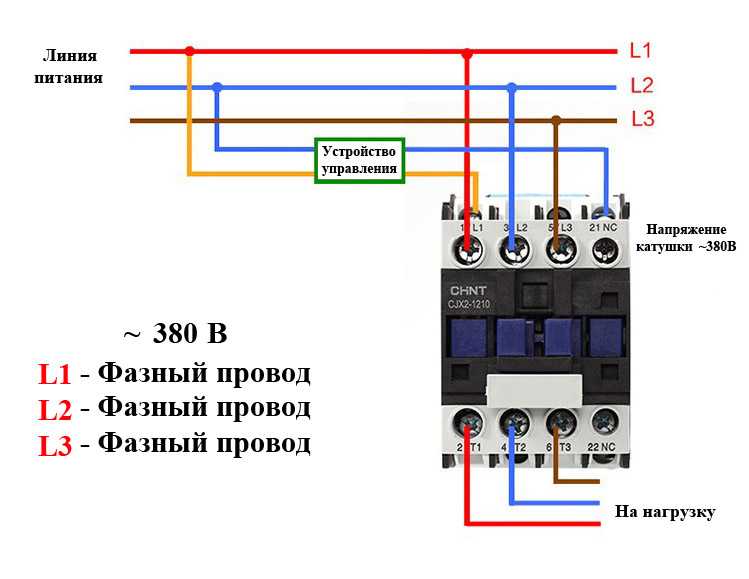

Схемы подключения

Рисунок 1 – общая схема подключения

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

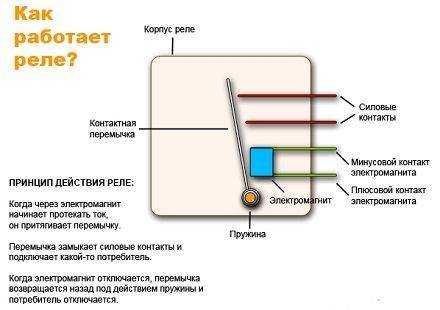

Принцип работы и назначение

Все реле относятся к электромагнитным переключающим устройствам, с помощью которых выполняется необходимая регулировка управляемого объекта. Срабатывание устройства происходит после поступления к нему определенного сигнала. Электрические цепи, регулируемые с использованием реле, относятся к категории управляемых. Цепь подачи сигнала от реле к устройству получила название управляющей.

Все реле относятся к устройствам, усиливающим сигнал. То есть, подача даже небольшого количества электричества к оборудованию, вызывает замыкание более мощной цепи. Реле могут работать от переменного или постоянного тока. В первом случае срабатывание происходит, когда входной сигнал имеет определенную частоту. При постоянном токе рабочее состояние реле появляется, когда движение тока становится односторонним, или же электричество движется в двух направлениях. Таким образом, реле принимает непосредственное участие в замыкании и размыкании цепи. С помощью этих устройств осуществляется контроль над подачей напряжения к приборам и оборудованию, потребляющим электроэнергию.

В настоящее время производятся в основном электронные реле, под управлением надежных микропроцессоров. Аналоговое управление реле включает в свой состав целый комплекс, куда входят транзисторы, резисторы и другие составляющие микросхем. Применение реле полностью автоматизирует рабочие процессы, поскольку задается установленный интервал времени, через который включается и выключается оборудование.

Применение звукового сигнала через реле в различных областях

Звуковой сигнал, передаваемый через реле, находит применение во многих областях и сферах деятельности. Его универсальность и функциональность делают его неотъемлемым компонентом в различных системах и устройствах.

В медицинской сфере звуковой сигнал через реле используется для передачи оповещений и сигналов в больницах и клиниках. Он может использоваться для оповещения о важных медицинских событиях, таких как вызов врача или срочная ситуация, а также для предупреждения о неисправностях оборудования.

Промышленность также активно применяет звуковые сигналы через реле. Они используются для предупреждения о возможных опасностях, таких как перегрев, аварии или утечки. Кроме того, звуковой сигнал может служить индикацией о статусе и работоспособности различных процессов и механизмов.

В автомобильной промышленности звуковые сигналы через реле используются для оповещения о различных условиях и событиях на дороге. Это может быть предупреждение о столкновении, опасной ситуации или неисправности автомобиля. Такие сигналы могут спасти жизни и предотвратить аварии.

В бытовых и домашних устройствах звуковой сигнал через реле может использоваться для оповещения о событиях в доме или квартире. Например, он может служить для оповещения о входе посетителя, о срабатывании системы безопасности или о низком уровне батареи в беспроводном устройстве.

Кроме того, звуковые сигналы через реле широко используются в различных системах оповещения и сигнализации. Они могут быть частью пожарной системы, системы безопасности, сигнализации о двери или воротах, а также системы оповещения об аварийных ситуациях.

Звуковой сигнал через реле является универсальным средством оповещения и коммуникации. Он находит применение в самых разных областях и сферах, где требуется надежная и эффективная передача акустической информации.

Принцип работы звукового сигнала через реле основан на использовании электромагнитных свойств реле. При подаче электрического напряжения на катушку реле, которая находится внутри устройства, возникает магнитное поле. Это поле влияет на перемещение контактов реле и приводит их в рабочее положение. В результате замыкания или размыкания контактов, генерируется звуковой сигнал.

Значимость звукового сигнала через реле заключается в том, что он позволяет устанавливать связь между устройствами и операторами, оповещать о неисправностях и предупреждать об определенных событиях. Благодаря звуковому сигналу, оператор может оперативно реагировать на происходящее и принимать необходимые меры для исправления ситуации.

Принцип работы звукового сигнала через реле прост и надежен. Он позволяет включать и выключать звуковой сигнал в зависимости от определенных условий работы устройства. Это делает его универсальным и применимым во множестве различных сфер, от промышленности до бытовой техники.

Важно отметить, что правильная работа звукового сигнала через реле требует соблюдения всех технических параметров и особенностей данного устройства. Для достижения наилучшего результата следует обратиться к техническим руководствам и рекомендациям производителя

Таким образом, звуковой сигнал через реле играет незаменимую роль в электронике, обеспечивая надежное и эффективное функционирование различных устройств.

Устройство и виды реле времени

Реле времени состоит из воспринимающей, замедляющей и исполнительной частей, каждая из которых имеет определенную функцию. Воспринимающая часть запускает устройство после поступления на него управляющего сигнала, замедляющая отвечает за установленный интервал задержки, а исполнительная по прошествии заданного временного промежутка оказывает воздействие на управляемый прибор.

Конструкция РВ представляет собой проволочную катушку, обернутую вокруг металлического сердечника. Кроме того, в состав устройства входит набор контактов, подвижная стрелка и якорь из железа. В разных видах реле используется различное количество подвижных контактов.

Классификация реле времени производится по различным признакам. Так, по исполнению, РВ может быть:

• моноблочным. В этом случае устройство является полностью самостоятельным, имеет встроенное питание и входы для присоединения приборов;
• встраиваемым. Этот вид не имеет корпуса и собственного питания. Такое реле применяется для изготовления сложных устройств;
• модульным. Такое устройство похоже на моноблок, чаще всего применяется для установки на ДИН-рейку в электрощитки.

Также РВ различаются и по методу, который используется для создания временного интервала:

• часовые или анкерные – самые первые РВ, которые считаются одними из самых надежных и широко применяются до настоящего времени;
• моторные – в состав этих устройств входят электрические контакты, редуктор и двигатель. Они помогают вовремя проводить плановые работы на оборудовании;
• реле с пневматическим и гидравлическим замедлением – регулирование интервалов в этих устройствах выполняется путем уменьшения/увеличения подачи жидкости или воздуха в рабочий объем;
• электромагнитные – используются только в цепях с постоянным током;
• электронные – самый распространенный вид реле, который способен обеспечить интервал от доли секунды до нескольких месяцев, а иногда и лет. Благодаря кварцевой стабилизации частоты и синхронизации времени по эталонным часам по радиоканалу или интернету, эти устройства чрезвычайно точные.

Отдельно стоит заметить, что электронные РВ, за счет наличия входов и выходов для обратной связи, а также развитого программирования, задающего нужный алгоритм функционирования, относятся к микроконтроллерам. Реле времени с электронным замедлением обладают небольшими размерами, низким энергопотреблением и высокой автономностью.

Сфера применения реле времени находится в прямой зависимости от его характеристик и принципа работы. Так, электромагнитное реле применяется для того, чтобы запускать мощные двигатели. Другие виды РВ могут использоваться для управления вентиляцией, поливом, освещением и обогревом помещений.

Применение

Твердотельные реле используют для контроля за электронными приборами, оборудованием и автоматическими системами, подключенными к электрической сети мощностью от 20 до 480 Ватт.

Применяются в различных сферах:

• автоматике промышленных процессов;
• различных бытовых установках;
• системах регуляции тепла в ТЭНах;
• в системах регулировки освещения и датчиках движения;
• электронике автомобилей.

Твердотельное реле имеется в холодильниках, чайниках, стиральных машинах, нагревательных ТЭНах, бесперебойных источниках питания.

Области использования твердотельных приборов зависят от их конструктивных особенностей, схем подключения и прочих условий функционирования.

ТТР не нуждаются в постоянном обслуживании, и могут устанавливаться в любые труднодоступные места.

Стоит отметить, что популярность твердотельных устройств возрастает с каждым днем, благодаря повсеместной автоматизации.
