Напряжение 380/660 в: что это значит

Специфика и преимущества трехфазных систем

На сегодняшний день трехфазные системы электроснабжения оказываются в центре внимания, и это вовсе не удивляет. Ведь именно их использование оказывается в современном мире наиболее целесообразным – они прекрасно выдерживают повышающиеся мощности и растущие требования, с лучшей стороны показывают себя в бытовых условиях и не только.

Преимущество трехфазных вариантов над прочими многофазными системами было доказано уже довольно давно, и спорить с этим не приходится, такой вариант оказывается наиболее практичным и позволяет обеспечить качественное электроснабжение.

Несмотря на всю распространенность таких систем и на тот факт, что изобретены они были уже давно, данное направление развивается активно, радует новыми открытиями и другими новинками, и все это благодаря спросу и востребованности.

И всем специалистам, работающим в тех сферах деятельности, что оказываются связанными с электроснабжением, стоит относиться к новым веяниям в рамках данной сферы как к актуальным и полезным.

Под системами общего электроснабжения подразумевается совокупность технических мероприятий и средств, необходимых для достижения такой цели, как обеспечение потребителей электроэнергией в достойном качестве исполнения, в рамках соблюдения всех норм и требований, включая и аспекты безопасности.

Трехфазные системы являются обычно отходящими от понижающих трансформаторов линиями, имеющими 4 провода, три из которых являются фазами, а четвертый, соответственно, нулевой.

При присутствии на трассе фонарного освещения в систему включается еще один дополнительный осветительный провод. Его соединяют с одной из фаз на тот момент, когда наступает необходимость освещать улицу.

В рамках трехфазной сети присутствуют силы электродвижущего характера с одинаковой синусоидальной частотой, при этом наблюдается сдвиг по фазе на необходимый угол. Если рассматривать распространенные сегодня автономные системы электроснабжения, то здесь для управления двигателями применяется преобразователь частот, и система напряжения получается несинусоидальная. Фаза – это одна из частей общей трехфазной системы, имеющая одинаковые показатели тока.

Рассматривая преимущества трехфазных систем, нужно заведомо отметить, что наиболее распространенной стала схема с напряжениями 380\220 при частоте в 50 Гц, имеющая заземленную нейтраль. А что касается однофазных моделей – их сегодня фактически нереально найти, они актуальны разве что для дач и глухих отдаленных поселков.

Трехфазные модели обошли их по уравновешенности систем симметричного порядка, возможности получения магнитного поля, а кроме того, современные системы такого типа исключают большие потери при передаче электроэнергии на значительные расстояния.

Так что не стоит удивляться популярности таких систем, тем более что новейшие разработки делают их еще более актуальными, полезными и целесообразными для применения, а изучить же эти разработки можно в рамках профильных мероприятий.

Как узнать, подключать Звездой или Треугольником?

У трехфазных двигателей АИР есть два номинальных напряжения: 220/380 в и 380/660В, которое указано на шильде. Это основной критерий выбора типа соединения асинхронных двигателей.

Схема подключения электродвигателя	Напряжение
Звезда	380 В	660 В
Треугольник	220 В	380 В

• Электродвигатели 220/380 — современные модели до 112 габарита — 7,5 кВт. Ранее выпускались до 315 габарита — до 132 кВт. Подключение к сети 220В треугольником, к 380В звездой.
• Электродвигатели 380/660 — встречается в моделях, мощностью от 4 кВт. Схема для 380В — треугольник, для 660В — звезда.

Звезда

«Звезда» предусматривает, что концы обмоток статора замыкаются в одной точке, называемой нулевой точкой или нейтралью, а начала подключаются своим фазам – L. Поэтому двигатели средней мощности принято запускать именно «звездой». Однако при этом невозможно достичь паспортной мощности электродвигателя.

Преимущества схемы подключения «Звезда»:

• Плавный запуск
• Более надежная работа двигателя
• Допускается недлительная перегрузка

Треугольник

При подключении двигателя треугольником конец одной статорной обмотки последовательно соединяется с началом следующей. Однако подключение треугольником значительно увеличивает пусковые токи, что может привести к пробою изоляции; двигатель сильнее нагревается.

Преимущества схемы подключения «Треугольник»:

• Рабочая мощность соответствует паспортной
• Увеличенный крутящий момент
• Улучшенное тяговое усилие

«Звезда-треугольник» (комбинированная)

В случае с мощными электромоторами (начиная с 5,5/3000) важно обеспечить плавный пуск без перегрузок и дальнейшую работу на максимальной мощности. Такие двигатели чаще соединяют по схеме звезда-треугольник

Она подходит только для моделей с пометкой (Δ/Y), которая свидетельствует о возможности соединения двумя способами.

Комбинированная схема подключения обезопасит мотор от высоких пусковых токов и обеспечит паспортную мощность двигателя. Практически выглядит так: электромотор запускается по схеме звезда, а набрав обороты переключается на схему треугольник, либо автоматически, либо с помощью дополнительных устройств. При этом возможны скачки тока.

Запуск по схеме «звезда / треугольник» подходит для моторов с большими маховыми массами, у которых при номинальной скорости сразу набрасывается нагрузка.

Подключение двигателя к однофазной сети 220В через конденсатор

Для использования асинхронного электродвигателя от бытовой электрической сети 220В применяют фазосдвигающий конденсатор. Таким образом достигается мягкий запуск агрегата. Методы подключения конденсаторов к бытовой сети 220В:

• с выключателем
• напрямую, без выключателя
• параллельное включение двух электролитов

Конденсатор для двигателя должен превышать его по напряжению как минимум в 1,5 раза. В противном случае возникнут скачки напряжения, что чревато поломками.

Расчет конденсатора для трехфазной сети

Правильный подбор конденсатора для подключения трехфазного двигателя к однофазной сети предполагает расчет емкости. Ее значение зависит от схемы подключения обмоток и других параметров.

Формула расчета емкости конденсатора для схемы «Треугольник»

Где Емк — емкость рабочего конденсатора в мкФ, I — ток в А, U — напряжение сети в В.

Использование трёхфазных линий в многоквартирных домах

Не все знают, что в многоквартирные дома также подведено 380 В. Именно это позволяет работать магазинам и различным мастерским на первых или цокольных этажах. В подъездных щитах трёхфазная цепь распределяется поквартирно, в результате чего на каждую из них приходится одна фаза и ноль. Именно они и обеспечивают фазное напряжение 220 В.

ФОТО: prezentacii.info Так трёхфазная сеть разбивается на три однофазных

При необходимости подключения в квартире оборудования, требующего напряжения 380 В, владелец может обратиться с заявлением в управляющую компанию. Специалист определит возможность подобного подключения, после чего можно будет провести в квартиру трёхфазную линию, предварительно заменив прибор учёта электроэнергии на соответствующий.

ФОТО: vseinstrumenti.ru Трёхфазный прибор учёта электроэнергии значительно крупнее однофазного

Распределение мощности в трехфазной системе

Распределение мощности в трехфазной системе осуществляется таким образом, что возможна передача энергии по трем параллельным проводам, что обеспечивает высокую эффективность и надежность. Каждая фаза соединена собственным проводом, который несет свою долю нагрузки.

Кроме того, трехфазная система обеспечивает баланс нагрузки. При правильном соединении нагрузка равномерно распределяется между тремя фазами, что позволяет избежать перегрузок и перекосов в работе системы

Это особенно важно для промышленных предприятий, где требуется высокая надежность и стабильность энергоснабжения

Кроме того, 380 вольт является стандартным напряжением для промышленного и коммерческого использования во многих странах. Это напряжение было выбрано учитывая потребности и особенности различных видов нагрузки, таких как электродвигатели, осветительные системы, компьютеры и другие энергопотребляющие устройства.

В итоге, трехфазная система с напряжением 380 вольт обеспечивает эффективное распределение мощности, высокую надежность и стабильность энергоснабжения. Это является одной из причин, почему она широко применяется в промышленности и коммерческом секторе.

Как сделать расчет линейного напряжения?

Специалисты для вычисления параметров линейного напряжения используют формулу Кирхгофа:

Специалисты для вычисления параметров линейного напряжения используют формулу Кирхгофа и закон Ома.

Когда выполняется разветвленная система снабжения объекта электроэнергией, иногда есть необходимость вычислить напряжение между двумя проводами «ноль» и «фаза»: IF=IL, что говорит о равности параметров фазных и линейных. Соотношение между фазными проводами и линейными можно найти, используя формулу.

Находящий элемент соотношений напряжений и оценки системы электроснабжения специалистами выполняется по линейным параметрам, когда известно их значение. В системах электроснабжения из четырех проводов выполняется маркировка 380/220 вольт.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

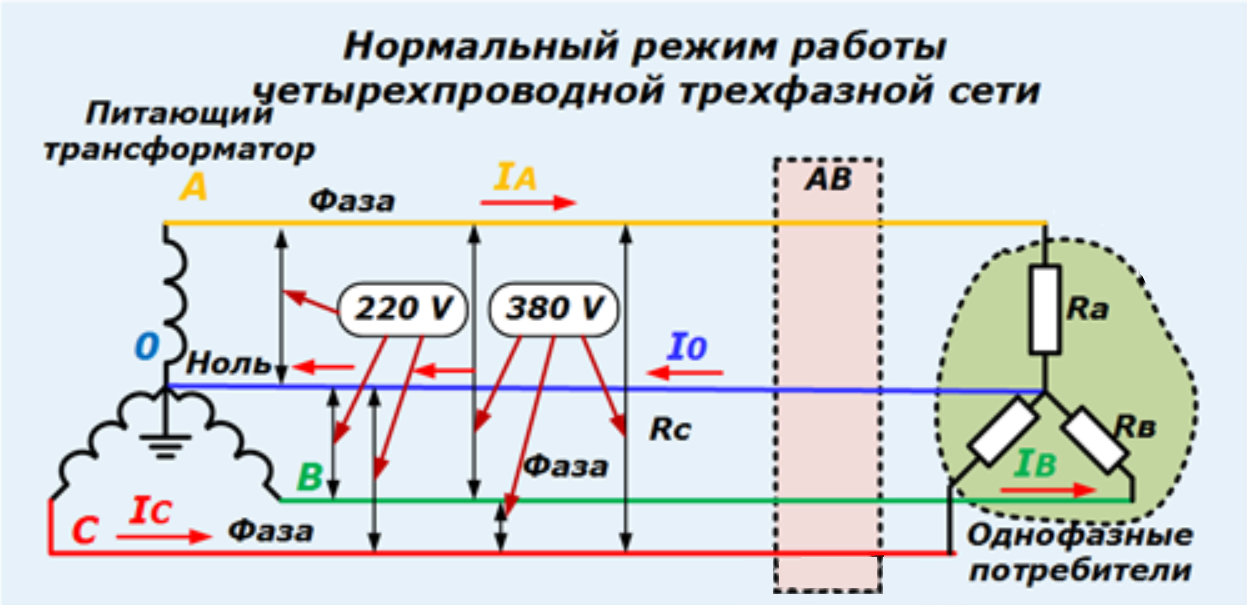

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Возможности использования в промышленности

Одним из основных преимуществ трехфазной сети является высокая эффективность передачи энергии. За счет того, что в трехфазной системе каждая фаза отстает друг от друга на 120 градусов по фазе, достигается более равномерная нагрузка на оборудование, что минимизирует потери энергии при передаче.

Также трехфазная сеть обеспечивает стабильное и сбалансированное напряжение, что является важным фактором для работы промышленного оборудования. Это позволяет предприятиям эффективно использовать широкий спектр технологий, таких как электродвигатели, приводы и преобразователи частоты.

Большинство промышленных машин и оборудования работают с номинальным напряжением 380 вольт, поэтому использование трехфазной сети позволяет упростить процесс подключения и эксплуатации оборудования, а также снизить его стоимость.

Трехфазная сеть также обеспечивает возможность передачи больших мощностей, что особенно важно для промышленных предприятий. Благодаря этому, возможно эффективное функционирование различных производственных линий, которые требуют значительного электропотребления

Кроме того, трехфазная сеть позволяет более эффективно управлять и контролировать энергопотреблением, что способствует снижению затрат на электроэнергию. Благодаря возможности использования различных схем энергоснабжения, предприятия могут выбирать оптимальный режим работы и регулировать мощность потребления с учетом своих потребностей.

В целом, трехфазная сеть напряжения 380 вольт является незаменимым выбором для промышленности, обеспечивая стабильность, высокую эффективность и возможности оптимального управления энергопотреблением. Это позволяет предприятиям увеличить производительность, снизить затраты и повысить надежность своего оборудования и производственных процессов.

Подключение трехфазного электродвигателя к сети 220В, 380В, 660В — Схема Звезда и Треугольник

Подключение трехфазного электродвигателя АИР к трехфазной сети с напряжением 220/380В и 380/660 В — это упорядоченное, согласно схеме, соединение концов обмоток в клеммной коробке. От правильного монтажа напрямую зависит срок службы и эффективность оборудования. Выделяют три схемы подключения трехфазного электродвигателя:

• «Звезда»
• «Треугольник»
• Комбинированное соединение

Также предусмотрено подключение асинхронного трехфазного электродвигателя к однофазной сети 220В при помощи конденсатора. Соединение обмоток двигателя в ту или иную схему производится соответствующей установкой перемычек в клеммной коробке.

Классическая схема «звезда» / «треугольник»

При питании «напрямую» от промышленной сети с линейным напряжением 380 В подойдут оба типа двигателей. Нужно лишь убедиться, что схема включения обмоток собрана на нужное напряжение.

Однако на практике для питания в схеме «звезда» / «треугольник» применяют второй тип приводов (380/660 В). Данная схема используется для уменьшения пускового тока мощных двигателей, который может превышать рабочий в несколько раз. Несмотря на то, что этот ток кратковременный, в течение разгона питающая сеть и привод испытывают значительные электрические и механические перегрузки – ведь в первую долю секунды ток двигателя может в 10 раз превышать номинал, плавно снижаясь в процессе разгона.

Схема подключения «звезда» / «треугольник» приведена во многих источниках, поэтому лишь напомним коротко, как она работает.

Чтобы сделать процесс пуска более щадящим, сначала напряжение 380 В подают на обмотки двигателя, включенные по схеме «звезда». Поскольку рабочее напряжение этой схемы должно быть больше (660 В), двигатель работает на пониженной мощности. Через несколько секунд, после того, как привод раскрутится, включается «треугольник», для которого 380 В является рабочим напряжением, и двигатель выходит на номинальную мощность.

Классическую схему мы рассмотрели, а теперь разберём, в каких случаях использовать подключение двигателей в «звезде» и «треугольнике» при питании от преобразователя частоты.

Номинальные напряжения электрических сетей

Для сетей переменного тока стандартный ряд номинальных напряжений: 220/127, 380/220, 660/380 В; 3, 6, 10, 20, 35, 110, 150, 220, 330, 500, 750, 1150 кВ.

У напряжений до 1000 В в числителе указано линейное, а в знаменателе – фазное напряжение. Выше 1000 В указывается только линейное напряжение.

Системы напряжений 220/127 В, 3 кВ и 150 кВ при проектировании на перспективу не используются. Система 380/220 В применяется для питания большинства промышленных и бытовых потребителей. Напряжение 660/380 В используется в промышленности и при разработке полезных ископаемых.

Классы напряжений 6 и 10 кВ применяются для распределения электроэнергии на промышленных предприятиях, а также в сельскохозяйственных и городских сетях. Преимущественно используется напряжение 10 кВ. Напряжение 20 кВ имеет малое распространение; 35, 110 и 220 кВ – напряжения питающих сетей. Напряжения 330, 500, 750 и 1150 кВ используются для создания системообразующих сетей и для передачи электроэнергии на большие расстояния. Напряжения 330, 500 и 750 кВ применяются также для выдачи мощности на крупных ЭС.

В зависимости от номинального напряжения все сети подразделяются на сети низкого напряжения (до 1000 В), сети высокого напряжения (от 1000 В до 220 кВ включительно) и сети сверхвысокого напряжения (330 кВ и выше).

При увеличении номинального напряжения сети возрастает стоимость электрооборудования. С другой стороны, при снижении напряжения увеличиваются потери мощности и энергии, т. к. возрастает ток при той же передаваемой мощности.

Напряжение, при котором затраты имеют минимум, называется рациональным. Рациональное напряжение зависит от длины линий и передаваемой мощности.

Каковы возможные проблемы при работе с напряжением 380/660 В

Высокое напряжение в сети может привести к опасным ситуациям, если не соблюдаются правила безопасности. При работе с напряжением 380/660 В происходит высокая потеря энергии в кабелях и трансформаторах, что может привести к перегреву и повреждению оборудования.

Ошибки при подключении оборудования могут иметь серьезные последствия, включая короткое замыкание и пожар. Поэтому необходимо тщательно следить за качеством и правильностью монтажа электрических соединений, используя соответствующее оборудование и материалы.

Неравномерность распределения нагрузки также является одной из проблем, связанных с напряжением 380/660 В. Если нагрузка неравномерно распределена, то это может привести к перегрузке и выходу из строя оборудования.

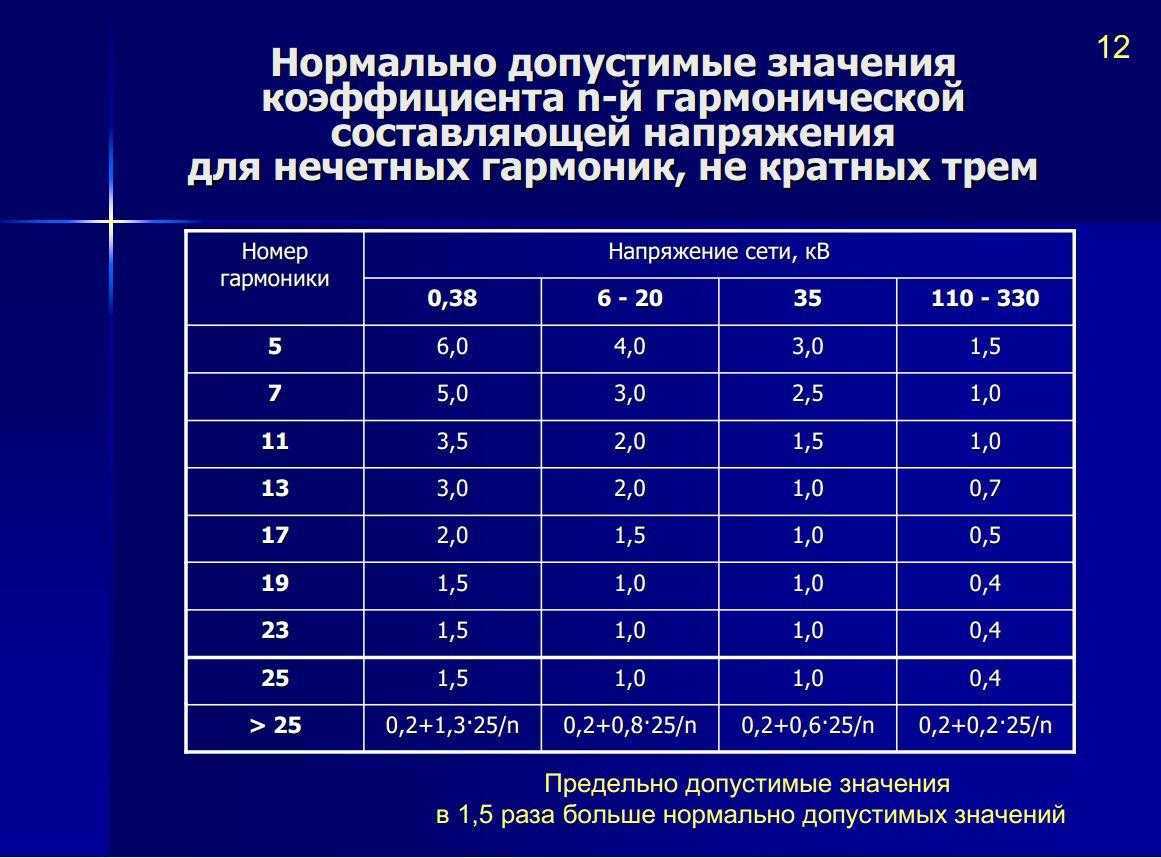

Низкое качество электроэнергии может оказать негативное воздействие на работу оборудования, особенно в случае неустойчивого напряжения или падения напряжения. Это может снизить эффективность работы многих устройств и даже привести к поломке самых чувствительных из них.

Вывод: работа с напряжением 380/660 В требует соблюдения всех правил и рекомендаций по безопасности, чтобы избежать неприятных последствий. Необходимо использовать качественное оборудование и материалы, а также следить за равномерным распределением нагрузки и качеством электроэнергии в сети.

Где используется напряжение в 220B, а где в 380B

В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и используются однофазные электросети, в которых напряжение составляет стандартные 220B. Это обоснуется тем, что уровень потребления в обычном доме или квартире не превышает, как правило, 10 кВт.

Трехфазная электросеть проводится на объекты, где планируемый уровень потребления мощностей превышает значение в 10 кВт, а также установлены и используются электрические установки, которые требуют именно трехфазную подачу напряжения для обеспечения корректного функционирования. К примеру, если для запуска трехфазного двигателя использовать лишь одну фазу с применением конденсатора, это существенно понизит КПД электроустановки и в то же время увеличит расход электрической энергии.

С другой стороны, если уровень максимально потребляемой мощности в частном домохозяйстве не превышает 9-ти кВт, допускается использование на вводе двужильного медного кабеля с сечением 6мм и установку автомата на 40A.

В случае, когда максимальная нагрузка предположительно равняется 15кВт, для провода одной фазы величина проходящего тока составит 70A. Следовательно, обязательной будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Однако стоимость такой сети намного дороже. А потому выходом из ситуации может стать монтаж обычной трехфазной сети и распределение эффективной нагрузки поровну между фазами, то есть – по 5 кВт. На сегодняшний день подобные решения по обеспечению электропитанием используются большинством магазинов, предприятий и офисов.

Обслуживание и ремонт трехфазной сети

Обслуживание и ремонт трехфазной сети включают следующие этапы:

Этап	Описание
Плановое обслуживание	Включает регулярную проверку оборудования, испытания электропроводки, замену изношенных компонентов и обновление защитных устройств. Плановое обслуживание позволяет выявить и предотвратить возможные поломки и сбои.
Аварийное восстановление	Непредвиденные сбои или аварии могут произойти даже в хорошо обслуживаемой сети. В случае возникновения аварии требуется оперативное восстановление работы системы. Опытные специалисты проводят диагностику, устраняют проблему и проводят необходимые ремонтные работы.
Модернизация и улучшение	С развитием технологий и повышением требований к электросети могут потребоваться модернизация и улучшение существующей системы. Это может включать замену устаревшего оборудования, улучшение эффективности и безопасности сети, внедрение автоматизации и контроля.

Качественное обслуживание и ремонт трехфазной сети обеспечивают надежность и безопасность электроснабжения. Для выполнения этих работ рекомендуется обращаться к профессиональным электромонтажным компаниям с опытом работы в данной области. Это позволит избежать потери времени и ресурсов на самостоятельное выполнение сложных работ и гарантирует получение квалифицированной помощи по обслуживанию и ремонту трехфазной сети.

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, если дом питается от одной фазы, и потребляет мощность 15 кВт – это ток около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Трехфазное питание более эффективно

Трехфазное производство электроэнергии в три раза больше вырабатывает электроэнергии по трем проводам, чем может быть подано по двум, без необходимости увеличения толщины проводов. Трехфазное электричество по самой своей природе является гораздо более плавной формой электричества, чем однофазное или двухфазное питание.

Трехфазное электричество обычно используется в промышленности для привода двигателей и в других устройствах. Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и прослужить на много лет дольше, чем их аналоги, работающие на двух фазах. Некоторые приложения способны работать с трехфазным питанием таким образом, который вообще не работал бы с однофазным. Трехфазный — это распространенный способ передачи электроэнергии. Это тип многофазной системы, используемой для питания двигателей и многих других устройств.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, сохраняя при этом поддержку однофазных приборов с более низким напряжением. В ситуациях распределения высокого напряжения обычно не требуется нейтральный провод, поскольку нагрузки могут быть просто соединены между фазами (соединение фаза-фаза).

Трехфазное электричество обладает свойствами, которые делают его более желательным в системах электроснабжения:

• фазные токи имеют тенденцию компенсировать друг друга (суммирование до нуля в случае линейной сбалансированной нагрузки). Это позволяет исключить нейтральный проводник на некоторых линиях.
• передача мощности в линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя.
• трехфазные системы могут создавать магнитное поле, которое вращается в заданном направлении, что упрощает конструкцию электродвигателей.

Крупные коммерческие электростанции генерируют 3-х фазный переменный ток одновременно от одного и того же генератора. Каждая фаза отличается друг от друга на 1/3 периода и имеют разность фаз 120 друг от друга. Это связано с тем, что комплекты проводов расположены вокруг генератора. На генераторе магнит обычно представляет собой электромагнит, требующий щеток для подачи тока на провода вращающегося магнита. Генерируемое напряжение относительно невелико, но при этом возникают большие токи. Дальше напряжение подается на трансформатор на распределительной станции, который преобразует переменный ток в более высокое напряжение, но с низким током для передачи на большие расстояния. Это происходит по той причине, что мощность выражается как произведение напряжения на ток. Если кто-то должен передать, 100 МВт до места, расположенного на расстоянии нескольких сотен километров, высокие токи в кабеле могут вызвать омический нагрев кабелей. Таким образом, в передаче используются низкие токи, что означает высокое напряжение.

Высоковольтные опоры электропередачи лучше из трех кабелей — 3 фазы. На другом конце высоковольтное напряжение преобразуются в низкое, и в конечном итоге по отдельным фазным кабелям поступают к потребителям. Крупным потребителям энергии, таким как заводы, могут потребоваться все три фазы.

Домохозяйствам обычно требуется только одна фаза.

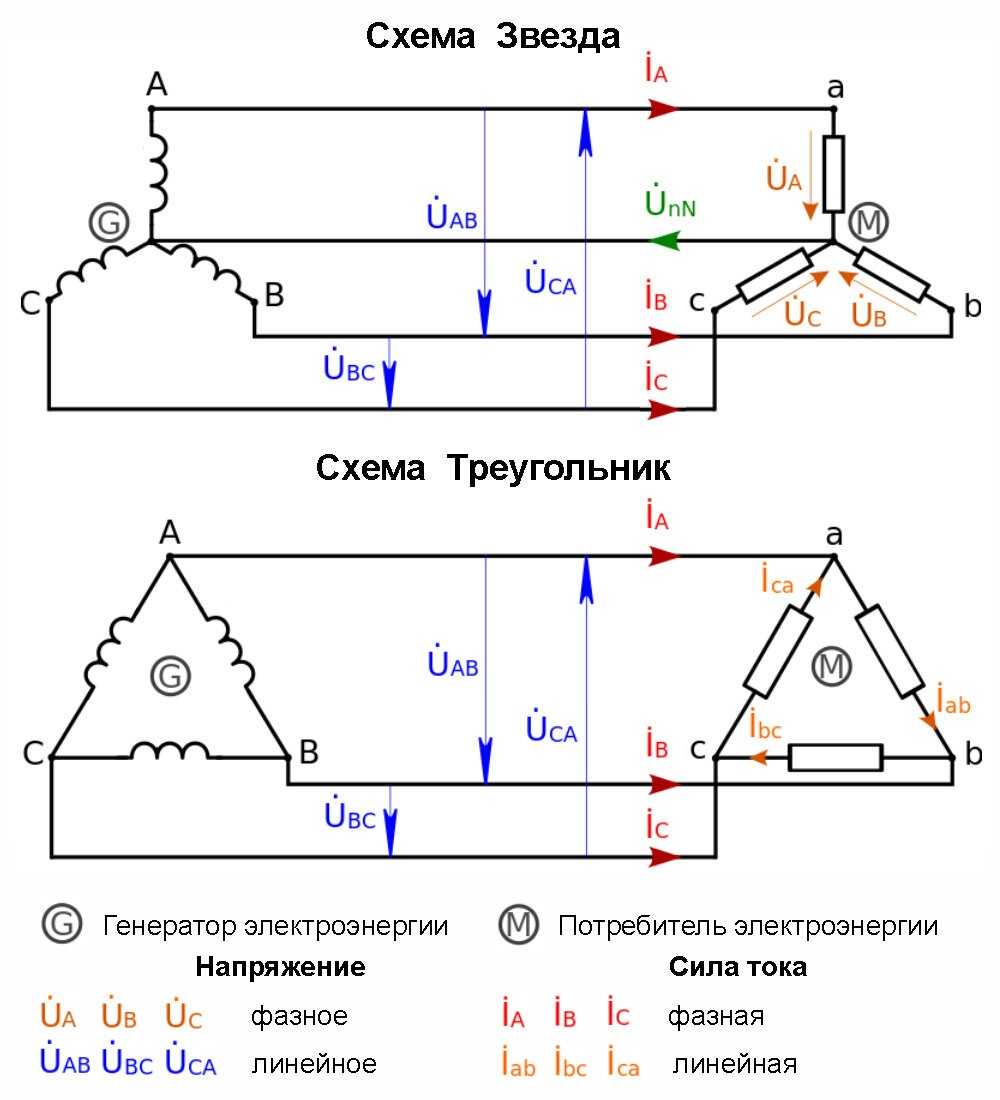

Соединение фаз звездой

Напряжение 380/660: роль в электрических сетях

Напряжение 380/660 — это напряжение, которое используется в электрических сетях для передачи электроэнергии от электростанции к потребителю. Оно является основным напряжением в промышленности и используется для питания сильноточных потребителей, таких как электромоторы, насосы, компрессоры и другое оборудование с высоким потреблением энергии.

Напряжение 380/660 в промышленности используется в качестве стандартного напряжения для большинства силовых приборов и машин. Оно позволяет эффективно передавать высокую мощность на большие расстояния без больших потерь. Например, трансформаторы мощностью до нескольких мегаватт используются для преобразования напряжения в электросетях.

• Напряжение 380/660 является одним из самых распространенных напряжений в мире.
• Это напряжение используется в большинстве стран мира, включая Россию, Китай, Германию, Италию, Японию и многие другие.
• Напряжение 380/660 также используется во многих отраслях, таких как металлургия, химическая промышленность, нефтегазовая промышленность, электроэнергетика, транспорт и другие.

В заключении, напряжение 380/660 играет важную роль в промышленности и используется для передачи электроэнергии на большие расстояния. Это стандартное напряжение во многих странах мира и является ключевым элементом электрических сетей промышленных предприятий.

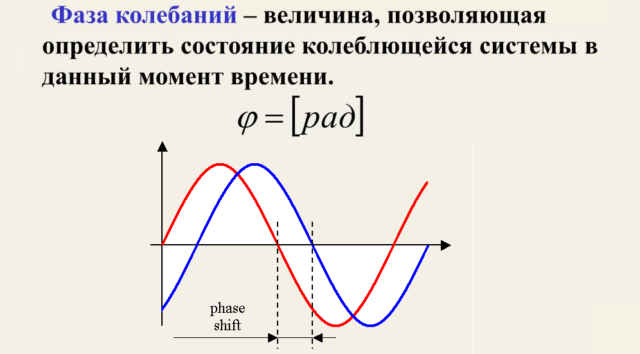

Что такое фаза

Каждая часть многофазной системы, имеющая одинаковую характеристику тока, называется фазой. Поэтому определение фазы имеет двоякое значение в электротехнике. Во-первых, как величина, изменяющаяся синусоидально, а во-вторых, как отдельная часть в системе многофазных электрических цепей. Количество фаз определяет наименование цепей: двухфазные, трехфазные, шестифазные и т.д.

Самыми распространенными цепями в современной энергетике являются трехфазные. Они имеют ряд преимуществ перед другими видами цепей, как однофазными, так и многофазными. Они более экономичны при производстве и передаче электроэнергии. Трехфазное напряжение возникает в результате вращения магнита внутри катушки. С его помощью достаточно просто образуется вращающееся круговое магнитное поле, обеспечивающее работу асинхронных двигателей. Данное явление известно, как ЭДС или по-другому, электродвижущая сила индукции.

Вращающийся магнит называется ротором, а катушки, расположенные вокруг него, образуют статор. Переменное напряжение получается путем преобразования постоянного напряжения, когда прямая линия принимает синусоидальную конфигурацию с изменяющимися положительными и отрицательными значениями.

Изменение магнитного потока происходит за счет вращения ротора, что и приводит к образованию переменного напряжения. В статоре имеется три катушки, в каждой из которых присутствует собственная отдельная электрическая цепь. Каждая катушка сдвинута относительно друг друга на 120 градусов по окружности. Под действием вращающегося магнита во всех катушках возникает одинаковое переменное напряжение между фазами в трехфазной сети.

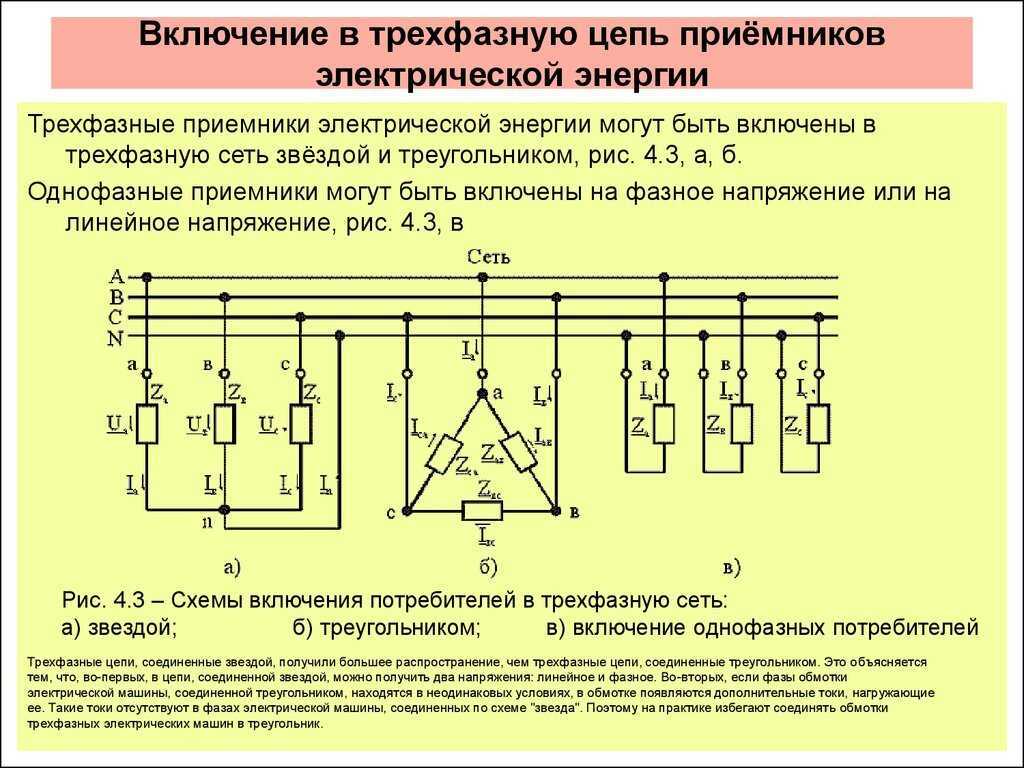

Трехфазные цепи дают возможность получать два эксплуатационных напряжения на одной установке – фазное и линейное.

Однофазные сети

В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.

Трехфазные сети

В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.

Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.
