Методика расчета нестабильности выходного напряжения источника питания DC-DC
Одним из параметров, определяющих качественные характеристики источника питания DC-DC, является нестабильность выходного напряжения при воздействии следующих факторов: изменения температуры, входного напряжения, выходного тока и времени.
Значения частных нестабильностей выходного напряжения измеряют до и во время воздействия одного из факторов. Величина выходного напряжения до воздействия заданного фактора принимается за исходное значение (U).
При воздействии каждого из факторов выбирают максимальную (Umax) и минимальную (Umin) величину выходного напряжения. По этим значениям вычисляют частные нестабильности, каждая из которых обычно имеет положительную и отрицательную составляющие. По результатам измерения частных нестабильностей рассчитывается суммарная нестабильность выходного напряжения.
1. Проверка нестабильности выходного напряжения при плавном изменении входного напряжения
Подключить к источнику питания номинальное входное напряжение. Произвести подключение к выходу источника номинальной нагрузки и измерить выходное номинальное напряжение (U).
Плавно увеличить входное напряжение до максимальной величины. Измерить выходное напряжение (Umax). Плавно уменьшить входное напряжение до минимальной величины. Измерить выходное напряжение (Umin).
Рассчитать частную нестабильность выходного напряжения (Нu) по формуле (1):
Umax (min) – U Нu = ——————— ∙ 100 (%) (1) U
2. Проверка нестабильности выходного напряжения при изменении выходного тока
Подключить к источнику питания номинальное входное напряжение. Измерить выходное напряжение (U) источника питания при 0,5 номинальной нагрузки. Измерить выходное напряжение (Umax) в режиме наименьшего значения выходного тока источника питания (в режиме холостого хода). Измерить выходное напряжение (Umin) источника питания при номинальной нагрузке.
Рассчитать частную нестабильность выходного напряжения (НI) по формуле (2):
Umax (min) – U НI = ——————— ∙ 100 (%) (2) U
3. Проверка временной нестабильности выходного напряжения
Подключить к источнику питания номинальное входное напряжение. Произвести подключение к выходу источника номинальной нагрузки. Первое измерение выходного напряжения (U) провести через 30 мин после включения источника, а остальные измерения — через каждые 2 ч в течение 8 ч непрерывной работы.
Выбрать из данных показаний наименьшее (Umin) и наибольшее (Umax) значения выходного напряжения. Рассчитать частную нестабильность выходного напряжения (НT) по формуле (3):
Umax (min) – U НT = ——————— ∙ 100 (%) (3) U
4. Проверка температурной нестабильности выходного напряжения
Подключить к источнику питания номинальное входное напряжение. Произвести подключение к выходу источника номинальной нагрузки и измерить выходное номинальное напряжение (U) при нормальных климатических условиях.
Провести измерения выходного напряжения при увеличении температуры окружающей среды до повышенной рабочей температуры, а затем — при уменьшении температуры до величины пониженной рабочей температуры источника.
Выбрать из данных показаний наименьшее (Umin) и наибольшее (Umax) значения выходного напряжения. Рассчитать частную нестабильность выходного напряжения (Нt) по формуле (4):
Umax (min) – U Нt = ————————- ∙ 100 (%) (4) U
5. Расчет суммарной нестабильности выходного напряжения
Расчет суммарной нестабильности выходного напряжения (H∑) источника производится непосредственным суммированием отдельно положительных и отдельно отрицательных величин частных нестабильностей:
- нестабильности при плавном изменении входного напряжения;
- нестабильности при плавном изменении выходного тока;
- временной нестабильности;
- нестабильности при изменении температуры.
Испытания считаются положительными, если суммарная нестабильность выходного напряжения не превышает заданных значений для данного типа испытываемого источника питания DC-DC.
Лучшие ответы
Сергей Гаврилов:
Номинальное — это то, которое обозначено. Например, номинальное напряжение лампочки — 220 В. Но это не значит, что от 219 Вольт она не будет гореть…
Виктор Граф:
Это конкретизированный параметр для устройства (изделия) , общее определение по ГОСТ 18311-80: НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ПАРАМЕТРА ЭЛЕКТРОТЕХНИЧЕСКОГО ИЗДЕЛИЯ значение параметра электротехнического изделия, указанное изготовителем, при котором оно должно работать, являющееся исходным для отсчета отклонений. К числу параметров относятся, например, ток, напряжение, мощность и т. д. Для разного рода оборудование оно имеет разное значение НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ КОММУТАЦИОННОГО АППАРАТА наибольшее номинальное рабочее напряжение коммутационного аппарата, для работы при котором предназначена главная цепь коммутационного аппарата НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ОБМОТКИ ТРАНСФОРМАТОРА указанное на паспортной табличке напряжение между зажимами трансформатора, связанными с обмоткой, при холостом ходе трансформатора. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ПО ИЗОЛЯЦИИ КОММУТАЦИОННОГО АППАРАТА напряжение, в соответствии с которым выбираются напряжения для испытания изоляции и расстояния между частями коммутационного аппарата НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ СВЕТОВОГО ПРИБОРА напряжение, указанное изготовителем на световом приборе НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ХИМИЧЕСКОГО ИСТОЧНИКА ТОКА условное напряжение, определяемое электрохимической системой химического источника тока НОМИНАЛЬНОЕ ПЕРВИЧНОЕ НАПРЯЖЕНИЕ (ТРАНСФОРМАТОРА НАПРЯЖЕНИЯ) значение первичного напряжения, указанное на табличке трансформатора напряжения, определяющее его характеристики НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ КОММУТАЦИОННОГО АППАРАТА номинальное напряжение, при котором главная цепь коммутационного аппарата может работать в определенных условиях. Примечания: 1. К условиям относятся: номинальный рабочий ток, режим работы, коммутационная способность, коммутационная износостойкость, оболочка. 2. Для трехполюсных аппаратов это номинальное линейное напряжения сети. 3. Коммутационный аппарат может иметь несколько номинальных рабочих напряжений А если совсем просто, то напряжение или диапазон напряжений, указанный изготовителем, при котором устройство может нормально работать.
Комплексное объяснение: влияние входного и выходного напряжения на работу устройств
Для понимания влияния входного и выходного напряжения на работу устройств необходимо разобраться в основных понятиях и процессах, которые происходят при передаче и использовании электрической энергии.
Входное напряжение – это напряжение, которое поступает на вход устройства или системы. Оно определяет источник энергии и может быть постоянным (например, при использовании батареек) или переменным (например, из сети электропитания).
Выходное напряжение – это напряжение, которое выдает устройство или система на своем выходе. Оно может быть идентичным входному напряжению, либо преобразовано для подходящего использования. Выходное напряжение может быть как постоянным, так и переменным, в зависимости от назначения устройства.
Поскольку каждое устройство имеет свои требования к напряжению, входное и выходное напряжение должны быть тщательно отрегулированы и контролируемы, чтобы устройство работало стабильно и безопасно.
Входное напряжение имеет важное значение для работы устройств, поскольку оно определяет, с какими электрическими характеристиками будет работать устройство. Несоответствие между требуемым входным напряжением и фактическим входным напряжением может привести к неправильной работе, повреждению устройства или даже опасности для пользователей
Выходное напряжение также имеет важное значение, поскольку оно определяет, как устройство будет передавать энергию на подключенные к нему компоненты или другие устройства. Соответствие между требуемым выходным напряжением и фактическим выходным напряжением также критически важно для обеспечения правильной работы системы
Кроме того, входное и выходное напряжение могут влиять на эффективность работы устройства. Например, неправильное входное напряжение может привести к потере энергии или неправильной работе устройства. Неправильное выходное напряжение может привести к неправильной работе или даже повреждению подключенных компонентов или устройств.
Как видно из вышеизложенного, входное и выходное напряжение играют ключевую роль в работе устройств. Они взаимосвязаны и требуют внимательного контроля и регулирования для обеспечения надежности и эффективности работы устройств.
Применение номинального напряжения в различных сферах
Номинальное значение напряжения играет важную роль во многих сферах, связанных с электричеством. Рассмотрим несколько примеров применения номинального напряжения:
Промышленность: В промышленности номинальное напряжение используется для определения границ безопасной работы электроустановок. Обычно в промышленности используются системы с номинальными напряжениями 380 В, 400 В или 415 В в трехфазных сетях, а также 220 В в однофазных сетях. Это позволяет обеспечить правильное функционирование и безопасность электрооборудования, исключив возможность повреждения при работе с некорректным напряжением.
Городская сеть: В городской электросети номинальное напряжение определяет уровень электрической энергии, поставляемой домам и офисам. В разных странах и регионах могут использоваться разные номинальные напряжения, такие как 110 В, 220 В, 230 В или 240 В в однофазной сети, и 380 В, 400 В или 415 В в трехфазной сети. Это позволяет стандартизировать подключение электрического оборудования во всех зданиях и обеспечивать безопасность потребителей.
Транспорт: В сфере транспорта используются различные номинальные напряжения для питания электрических систем. Например, для железнодорожных систем обычно используется номинальное напряжение 25 кВ, а для автомобилей и грузовиков — 12 В или 24 В. Определение номинального напряжения позволяет разработчикам электрических систем создавать эффективные и безопасные решения для транспортных средств.
Розетки и электроприборы: В бытовых условиях номинальное напряжение используется для определения подходящего оборудования и электроприборов. Например, в различных странах могут использоваться разные номинальные напряжения для сетей розеток, такие как 110 В, 220 В или 240 В
Это важно учитывать при покупке электроприборов и оборудования, чтобы избежать повреждения и обеспечить их надлежащую работу.
Альтернативная энергетика: В сфере альтернативной энергетики, такой как солнечные панели или ветрогенераторы, используется номинальное напряжение для подключения электрических систем к основной сети или для автономной работы. Обычно для подключения к городской сети используется номинальное напряжение 230 В или 400 В, в зависимости от требуемого уровня мощности и условий эксплуатации.
Понимание номинального напряжения позволяет электротехническим специалистам, промышленным работникам и обычным потребителям эффективно использовать и обслуживать электрооборудование в различных сферах.
Определение номинального значения
Номинальное значение — это техническая спецификация или установленное стандартом значение, используемое для описания характеристик и свойств электронных компонентов. Оно определяет предельное или рекомендуемое значение, которое должно быть соблюдено для правильной работы компонента или системы.
Номинальные значения обычно указываются на электронных компонентах, например, на резисторах, конденсаторах или интегральных схемах. Они позволяют инженерам и проектировщикам знать, какой должна быть точность или производительность компонента, чтобы он работал корректно и надежно.
Номинальные значения обычно выражаются в величинах, таких как сопротивление, емкость, напряжение, ток или частота. Например, номинальное сопротивление резистора может быть указано как 100 Ом, емкость конденсатора — 10 мкФ, а напряжение интегральной схемы — 5 В.
Важно понимать, что номинальное значение является указанным значением и может иметь некоторую погрешность или отклонение от него. Точность компонента или системы может быть указана в форме процентов от номинального значения, например, ±5% или ±0.1%
Это позволяет учесть возможные отклонения и обеспечить требуемую работу системы.
Повышение и снижение номинального напряжения: причины и последствия
Повышение номинального напряжения может быть вызвано различными факторами, такими как перераспределение нагрузки в электросети, скачки напряжения в результате включения или отключения больших нагрузок, а также неправильная работа электрооборудования. Повышение напряжения может иметь ряд негативных последствий, таких как повреждение электрооборудования, выход из строя электронных компонентов, сокращение срока службы устройств.
Снижение номинального напряжения, в свою очередь, может быть вызвано проблемами в распределительной сети, использованием длинных проводов, низким качеством проводки или перегрузкой системы. При снижении напряжения возникают следующие проблемы: падение мощности устройств, снижение их производительности, ухудшение качества сигнала, а также перегрев и повреждение оборудования.
Для предотвращения негативных последствий повышения или снижения номинального напряжения, рекомендуется применять стабилизаторы напряжения. Стабилизаторы напряжения обеспечивают постоянное значение напряжения на выходе, независимо от колебаний в электрической сети. Это позволяет сохранить нормальное функционирование электрооборудования и продлить его срок службы.
| Причины повышения номинального напряжения | Последствия повышения номинального напряжения |
|---|---|
| Перераспределение нагрузки в электросети | Повреждение электрооборудования |
| Скачки напряжения при включении или отключении нагрузок | Выход из строя электронных компонентов |
| Неправильная работа электрооборудования | Сокращение срока службы устройств |
| Причины снижения номинального напряжения | Последствия снижения номинального напряжения |
|---|---|
| Проблемы в распределительной сети | Падение мощности устройств |
| Использование длинных проводов | Снижение производительности устройств |
| Низкое качество проводки | Ухудшение качества сигнала |
| Перегрузка системы | Перегрев и повреждение оборудования |
Номинальные напряжения электрических сетей и области их применения
Номинальным напряжением U н источников и приемников электроэнергии (генераторов, трансформаторов) называется такое напряжение, на которое они рассчитаны в условиях нормальной работы.
Номинальные напряжения электрических сетей и присоединяемых к ним источников и приемников электрической энергии устанавливаются ГОСТом.

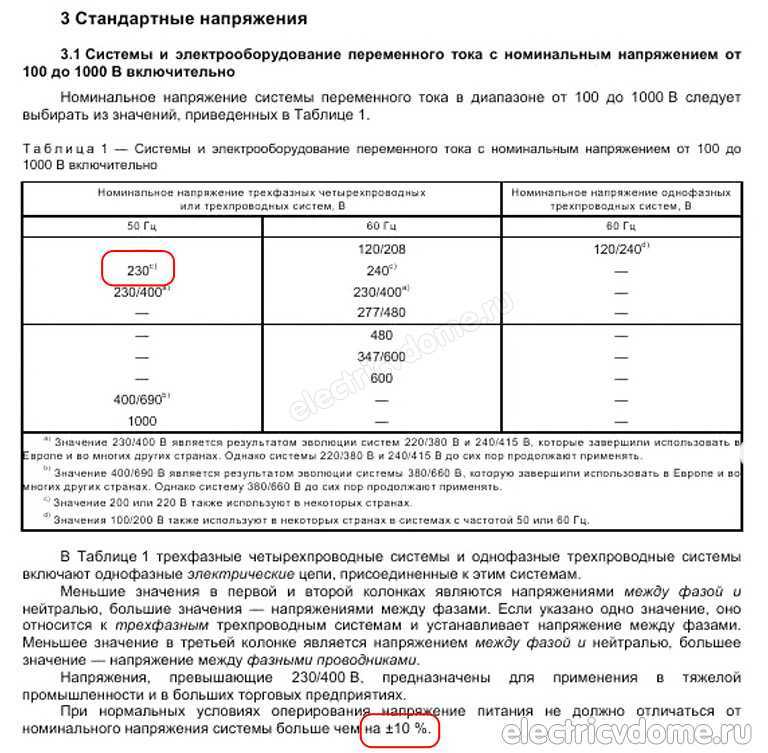

Для электрических сетей трехфазного переменного тока напряжением до 1 кВ и присоединенным к ним источников и приемников электроэнергии ГОСТ 721-78 устанавливает следующие значения номинальных напряжений:
Номинальное напряжение генераторов с целью компенсации потери напряжения в питаемой ими сети принимается на 5% больше номинального напряжения этой сети (см. табл.
Номинальные напряжения первичных обмоток, повышающих трансформаторов, присоединяемых к генераторам, приняты также на 5% больше номинальных напряжений подключаемых к ним линий.
Первичные обмотки понижающих трансформаторов имеют номинальные напряжения, равные номинальным напряжениям питающих их линий.

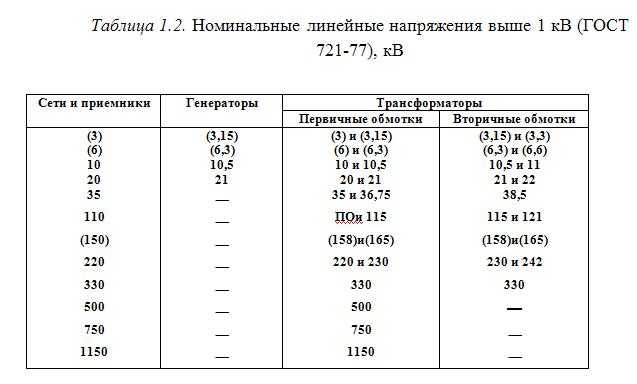

Таблица 1. Номинальные напряжения трехфазного тока, кВ
Сети и приемникиТрансформаторы и автотрансформаторыНаибольшее рабочее напряжениебез РПНc РПНпервичные обмоткивторичные обмоткипервичные обмоткивторичные обмотки66 и 6,36,3 и 6,66 и 6,36,3 и 6,67,21010 и 10,510,5 и 1110 и 10,510,5 и 1112,020202220 и 21,022,024,0353538,535 и 36,538,540,5110—121110 и 115115 и 121126220—242220 и 230230 и 242252330330347330330363500500525500—525750750787750—787
Питание цепей управления, сигнализации и автоматизации электроустановок, а также электрифицированного инструмента и местного освещения в производственных цехах осуществляется на постоянном токе напряжениями 12, 24, 36, 48 и 60 В и на переменном однофазном токе 12, 24 и 36 В. Электроприемники постоянного тока питаются на напряжениях 110; 220 и 440 В. Напряжения генераторов постоянного тока 115; 230 и 460 В.
Электрифицированный транспорт и ряд технологических установок (электролиз, электропечи, некоторые виды сварки) получают питание на напряжениях, отличных от приведенных выше.
У повышающих силовых трансформаторов номинальное напряжение первичной обмотки совпадает с номинальным напряжением трехфазных генераторов. У понижающих трансформаторов первичная обмотка является приемником электроэнергии, и ее номинальное напряжение равно напряжению сети.
Номинальные напряжения вторичных обмоток трансформаторов, питающих электрические сети, на 5 или 10 % выше номинальных напряжений сети, что дает возможность компенсировать потери напряжения в линиях: 230, 400, 690 В и 3,15 (или 3,3); 6,3 (или 6,6); 10,5 (или 11); 21 (или 22); 38,5; 121; 165; 242; 347; 525; 787 кВ.
Напряжение 660 В рекомендуется для питания силовых электроприемников. По сравнению с напряжением 380 В оно имеет ряд преимуществ: меньшие потери энергии и расход проводникового материала, возможность применения более мощных электродвигателей, меньшее количество цеховых ТП. Однако для питания мелких двигателей, цепей управления электроприводом и сетей электроосвещения необходимо устанавливать дополнительный трансформатор на 380 В.
Напряжение 3 кВ используется только для питания электроприемников, работающих на этом напряжении.
Электроснабжение предприятий, внутризаводское распределение энергии и питание отдельных электроприемников выполняются на напряжениях свыше 1000 В.
Напряжения 500 и 330 кВ применяются для питания особенно крупных предприятий от сетей энергосистемы. На напряжениях 220 и 110 кВ осуществляется питание крупных предприятий от энергосистемы и распределение энергии на первой ступени электроснабжения.
На напряжении 35 кВ питаются предприятия средней мощности, удаленные электропотребители, крупные электроприемники и распределяется энергия по системе глубоких вводов.
Напряжения 6 и 10 кВ используются для питания предприятий малой мощности и в распределительных сетях внутреннего электроснабжения. Напряжение 10 кВ целесообразнее, если источник питания работает на этом напряжении, а число электроприемников на 6 кВ невелико.
Напряжения 20 и 150 кВ широкого применения на промышленных предприятиях не находят из-за использования их только в некоторых энергосистемах и отсутствия соответствующего электрооборудования.
Выбор напряжения сети производится одновременно с выбором схемы электроснабжения, а в некоторых случаях — на основе технико-экономического сравнения вариантов.
6.8. Катодный повторитель
В этой схеме, как и ранее, iK = uBX / rK,
uВЫХ = iKRK, отсюда:
.
Если только величина RK не слишком мала, коэффициент передачи близок к единице. В
отличие от каскада с анодной нагрузкой, здесь не поворачивается фаза сигнала.
Катодный повторитель имеет низкое выходное сопротивление для малых сигналов, поскольку на катоде действует
сопротивление лампы со стороны катода, равное 1/S (и параллельно ему включено RK). Принято считать, что он незаменим как раз в
случаях, когда требуется иметь низкое выходное сопротивление, в том числе для согласования с низкоомной нагрузкой. Попробуем разобраться, так ли это.
1) Традиционный усилительный каскад нагружаем в аноде сопротивлением, равным 1/S. Легко убедиться, что
коэффициент передачи и выходное сопротивление сделались такими же, как у катодного повторителя.
2) Исходя из условия наилучшего согласования, подключим к повторителю нагрузку с сопротивлением, равным
1/S. Очевидно, что коэффициент передачи напряжения будет при этом равен 1/2, т.е. повторитель перестал быть таковым.
Получается, что уникальные свойства катодного повторителя — в каком то смысле миф? Однако обычно не замечают еще
одного, действительно полезного его свойства: на вход повторителя допустимо подавать колебания с размахом, значительно превышающим раствор характеристики
(это свойственно, разумеется, и масштабному усилителю)
Так что изредка он может быть полезен: как маломощный оконечный
каскад при работе на не слишком низкоомную нагрузку, когда не требуется усиление напряжения, но важно не внести заметных искажений при больших амплитудах
Вообще-то и эта схема тоже кажется несколько странной; а нельзя ли нижний конец катодного резистора просто
заземлить? Можно. Но на сетку потребуется подать положительное напряжение. Иначе, скорее всего, это будет уже не повторитель: не удастся
обеспечить условие RK >> 1/S. Да и большую амплитуду с выхода тогда не снять.
Номинальное напряжение
Номинальное напряжение потребителей электроэнергии.генераторы, трансформаторы, электродвигатели, лампочки, нагревательные приборы и т.д. это напряжение, при котором оборудование работает правильно.при котором оборудование работает нормально и дает максимальный экономический и технический эффект.
На рисунке 1 показан график изменения напряжения в электрической сети, поясняющий принцип назначения номинального напряжения на клеммы электрооборудования на основе допустимого падения напряжения на конце линии. Из-за изменения нагрузки на отдельных участках линии и возможных изменений длины (сопротивления) линии, график напряжения в поперечном сечении должен представлять собой ломаную линию, а не прямую, как обычно показано на рисунке 1. Номинальное напряжение на клеммах источника питания должно быть выше, чем напряжение на клеммах потребителей электроэнергии.
Передача электроэнергии при более высоком напряжении снижает потери энергии и уменьшает сечение кабеля. Однако использование высокого напряжения для подключения потребителей электроэнергии в большинстве случаев требует усиленной изоляции и специальных мер по обеспечению безопасной эксплуатации электроустановок. Как правило, энергия высокого напряжения преобразуется в более низкое напряжение, при котором безопасная работа может быть обеспечена относительно простыми средствами. С этой точки зрения все электроустановки условно делятся на высоковольтные и низковольтные. Низковольтными считаются установки, в которых действующее напряжение в точке потребления энергии между проводником и землей не превышает 250 вольт. Все установки, в которых это напряжение превышает 250 вольт, называются высоковольтными установками. Номинальное напряжение “от проводника к земле” принято потому, что вероятность того, что человек, стоящий на земле, коснется одного проводника, гораздо выше, чем одновременное касание двух проводников.
Гораздо большую опасность представляют высоковольтные установки, к работе в которых допускается только специально обученный персонал.

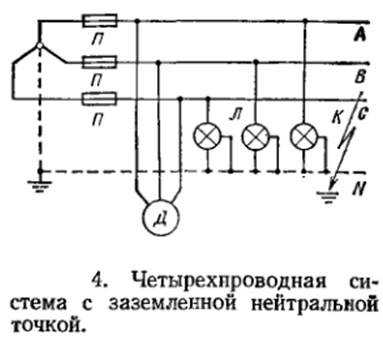

Наиболее распространенным типом низковольтной сети является четырехпроводная трехфазная система. (рис. 2). В этой системе между фазным и нулевым проводниками подключаются небольшие обогреватели и приборы, лампочки, радиоприемники, телевизоры и т.д. Трехфазные двигатели отключаются одновременно от трех фазных проводов. В нормальных условиях эксплуатации при одинаковой проводимости фаз напряжение каждого проводника относительно земли равно фазному напряжению системы. В случае постоянного замыкания на землю в одной фазе, напряжение между неповрежденной и поврежденной фазами будет равно напряжению сети. Поэтому только установки трехфазного тока с незаземленным нейтральным проводником, для которых напряжение сети в конечных точках потребителей не превышает 250 В, могут быть классифицированы как установки низкого напряжения.

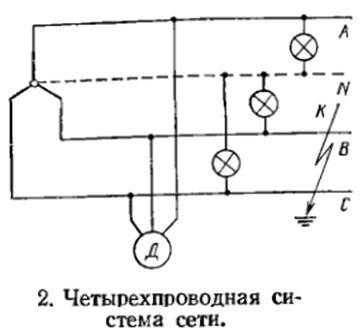

Вышеприведенные утверждения относительно четырехпроводной системы также применимы к трехпроводной системе без нейтрали (Рисунок 3).
По техническим и экономическим причинам целесообразно строить сети с линейным напряжением выше 250 В и с достаточной безопасностью для обслуживания установки. Это достигается путем заземления нейтральной точки трансформатора (рис. 4).
Глухое заземление нейтрали с дополнительным заземлением нейтрального проводника и подключение корпусов электродвигателей, электроустановочных конструкций, светильников и бытовой техники позволяет отнести установки сетевого напряжения 400 В к установкам низкого напряжения, поскольку в нормальном режиме работы сетевые проводники имеют напряжение по отношению к земле равное 400 * корень из 3 = 230. В таких установках длительное повышение напряжения при заземлении одной фазы предотвращается установкой предохранителей на каждой фазе, которые плавятся при прохождении через них тока короткого замыкания и разрывают цепь. Это также предотвращает длительное повышение напряжения на землю в неповрежденных фазных проводах.
Давайте выясним, что такое НОМИНАЛЬНОЕ напряжение. Это сетевое напряжение, при котором обеспечивается нормальная непрерывная работа электрооборудования. ГОСТ 29322-92 дает значение 230/400 В +/- 10%. Оказывается, номинальное напряжение однофазной сети составляет 230 В и колеблется от 207 до 253. Это довольно широкий предел, но при таких напряжениях наши электроприборы должны быть безопасны. Поэтому номинальное напряжение трехфазной сети составляет от 360 до 440 вольт. Более высокое напряжение опасно для оборудования и может стать причиной пожара.
5.9. Сеточное автосмещение
Впрочем, в ряде случаев сеточный ток намеренно используется для создания смещения. Ведь направление его
таково, что на резисторе утечки он создает как раз запирающее напряжение, которое накапливается на разделительном конденсаторе. В старой отечественной
литературе для цепочки сеточного автосмещения CPRC можно встретить название «гридлик», хотя в
оригинале grid leak — это, собственно, утечка сетки.
При подаче сигнала на сетку, в ее цепи создается режим выпрямления, а для сигнала с меняющейся амплитудой — режим
пик-детектора. Управляющая сетка играет роль «анода» диода.
Сеточное автосмещение довольно обычно для автогенераторов (гетеродинов), каскадов передатчиков — там, где
уровень сигнала неизменен. Но иногда его использовали и в низкочастотных усилителях — во входных каскадах, которые в режиме покоя имели нулевое смещение.
В связи с тем, что амплитуда аудиосигнала колеблется, постоянную времени сеточной цепи выбирали порядка секунды, к примеру: 10 Мом, 0,1
мкФ.
Правда, чаще всего уровень входного сигнала был таков, что о его выпрямлении в сеточной цепи всерьез говорить не
приходилось. По сути, в подобных случаях перед нами смещение, создаваемое термотоком сетки.
5.10. Неприятности с трансформатором
Если сеточное выпрямление при емкостной связи может создать полезное автосмещение, то при трансформаторной
— возможен нежелательный эффект «обратного» автосмещения.
На схеме, при протекании тока сигнала через первичную обмотку — во вторичной устанавливается режим, когда
«диод» (управляющая сетка-катод) постоянно открыт. В замкнутой цепи будет протекать постоянный ток, равный по величине амплитуде тока сигнала.
Чтобы не допустить такого, нужно либо подавать смещение, не доводя до выпрямления. Либо (если намеренно
используется работа с сеточными токами) применять двухтактные схемы, в которых постоянная
составляющая компенсируется. Впрочем, для каскада с током сетки на правой лампе положительное смещение может быть как раз рабочим.
Выбор измерительного трансформатора напряжения
Измерительные трансформаторы напряжения (ИТН) применяются для преобразования высокого напряжения в измеримое значение, которое можно использовать для контроля и защиты электрических систем. При выборе ИТН необходимо учитывать несколько ключевых факторов, которые позволят выбрать наиболее подходящий трансформатор для конкретного применения.
Номинальное напряжение: один из основных параметров, который необходимо учесть при выборе ИТН. Номинальное напряжение ИТН должно быть выше максимального напряжения в системе, чтобы обеспечить надежное и точное измерение

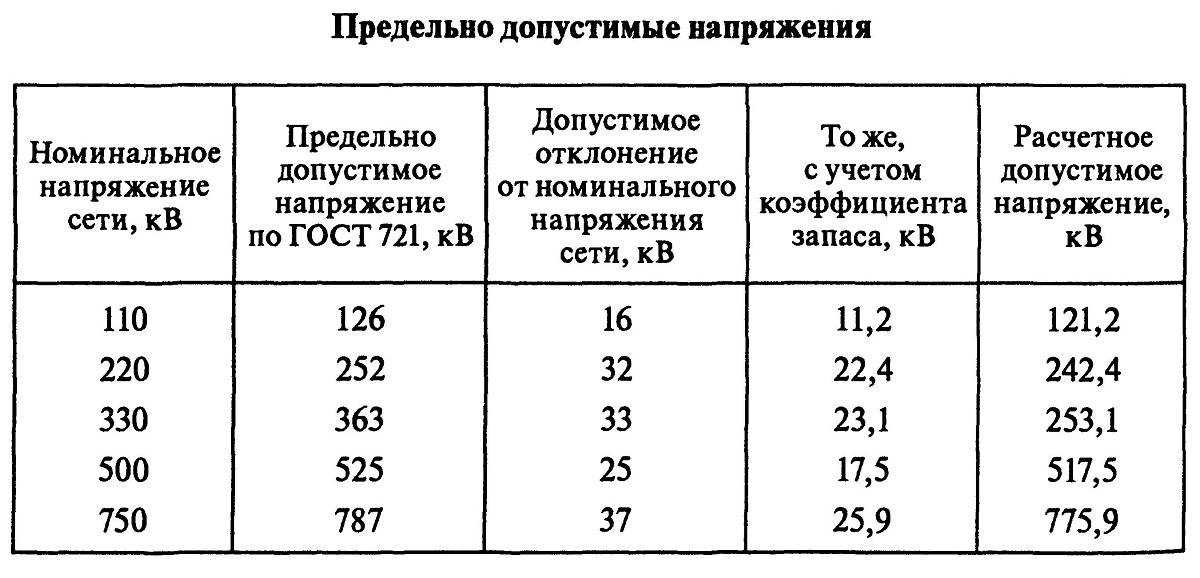

Важно учесть пиковые значения напряжения в системе, чтобы быть уверенным в том, что выбранный ИТН справится с ними
Точность: в зависимости от требуемой точности измерений, необходимо выбрать ИТН с определенным классом точности. Классы точности могут варьироваться от 0,1 до 3, где класс 0,1 представляет наивысшую точность. Точность ИТН определяется как отношение собственной точности и относительной точности. При выборе ИТН стоит также учитывать возможность компенсации ошибки с помощью калибровки или настройки.
Нагрузка: важным фактором выбора ИТН является его способность работать с определенной нагрузкой. ИТН должен иметь достаточную емкость, чтобы справиться с нагрузкой, которая будет подключена к нему. При выборе ИТН необходимо учитывать сопротивление, емкость и временные характеристики нагрузки.
Условия эксплуатации: при выборе ИТН нужно учитывать условия его эксплуатации. В зависимости от окружающей среды и возможных внешних воздействий, необходимо выбрать ИТН, который будет устойчив к высоким температурам, влажности, вибрациям и другим факторам
Также важно рассмотреть возможность установки ИТН в заданной среде, такой как плата или шкаф
Выбор измерительного трансформатора напряжения требует тщательного анализа и учета различных факторов, чтобы выбрать подходящий трансформатор для конкретного применения. Номинальное напряжение, точность, нагрузка и условия эксплуатации — это основные параметры, которые необходимо учесть при выборе ИТН.
