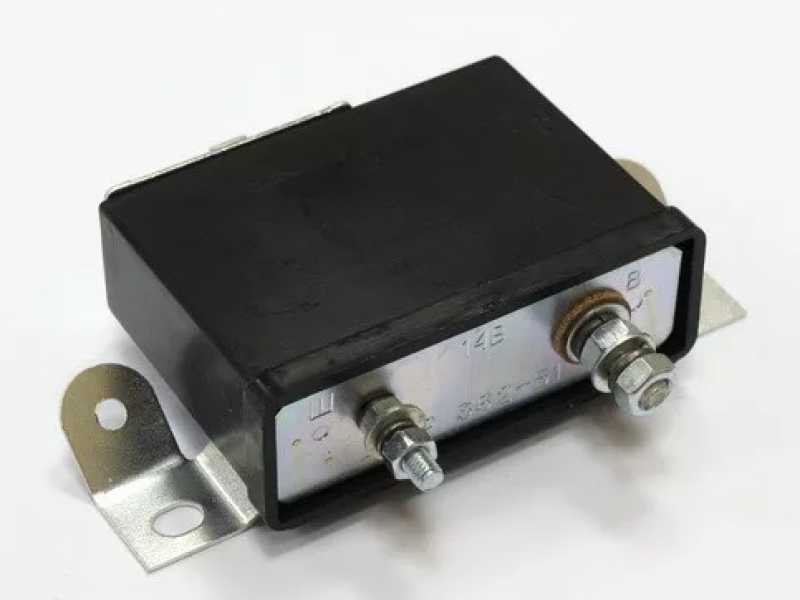

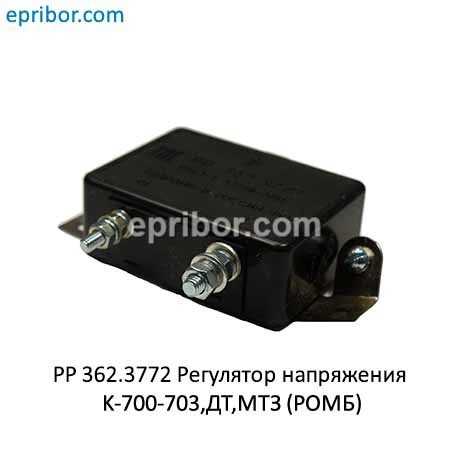

Рр 362.3772 14в (ромб)` регулятор напряжения (ан. рр362б1/774.3702), к-700,-703, дт, мтз

Схема подключения рр 362 б1 уаз

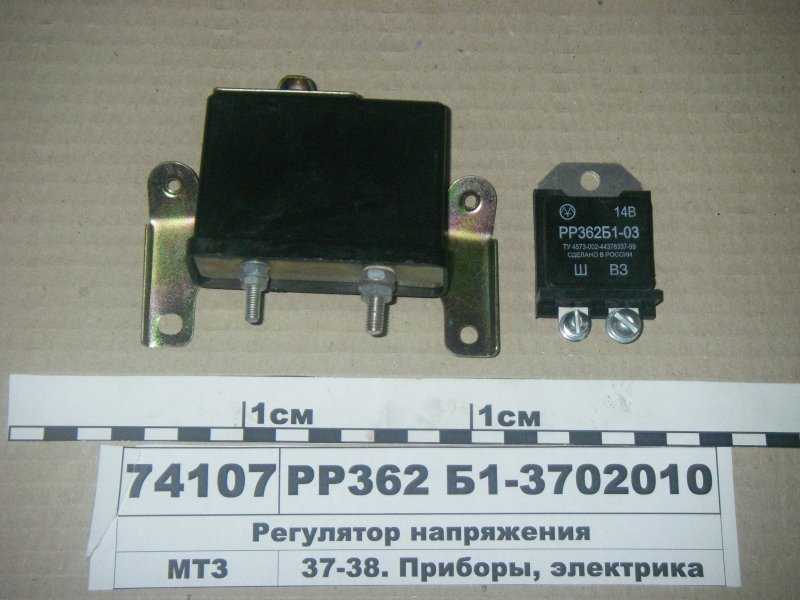

Регулятор напряжения РР362-Б1 с генератором Г306

Регулятор напряжения РР362-Б1 с генератором Г306

Бесконтактный электронный регулятор напряжения РРЗ62-Б1 предназначен для работы с генератором Г306 в умеренном тропическом климате.Регулятор напряжения РРЗ62-Б1 состоит из печатной платы с размещенными на ней полупроводниковыми приборами, конденсаторами и резисторами. Плата помещена в пластмассовом корпусе со скобой крепления. На передней стенке регулятора напряжения РРЗ62-Б1 расположены клеммные зажимы «Ш» и «ВЗ», на задней — переключатель посезонной регулировки «зима-лето», на верхней — марка регулятора и обозначение зажимов. Схема регулятора РРЗ62-Б1 содержит: релаксационный генератор импульсов, выполненный на транзисторах V1, V2, конденсаторе С1, стабилитроне VCT1 и резисторах; каскад выделения опорного (стабильного) напряжения, состоящий из стабилитрона VCT2 и резистора R5; схему сравнения, включающую транзистор V3 и делитель напряжения на резисторах R7, R8, R9, R10 и R11; выходной регулирующий каскад на транзисторах V4, V5 (усилитель мощности), работающий в ключевом режиме. При включении «массы» аккумуляторной батареи происходит заряд конденсатора С1 по цепи: зажимы « + » и « ВЗ », резистор R14, конденсатор С1, резистор R1, зажим « — ». Транзистор V3 при этом будет закрыт и иметь большое сопротивление, так как текущий через делитель напряжении ток не обеспечивает на базе транзистора повышение потенциала выше потенциала эмиттера (опорного напряжения). Во время заряда конденсатора происходит падение напряжения на базе транзистора V4, он открывается и, повышая потенциал базы транзистора V5, запирает его. Когда напряжение па конденсаторе достигает определенного значения, транзисторы V1 и V2 открываются и конденсатор разряжается через V1, V2 и резистор RI4. Во время разряда на базу транзистора V4 подводится положительный потенциал и он закрывается, а транзистор V5 открывается и проводит ток в обмотку возбуждения генератора. Когда напряжение на конденсаторе снизится до определенной величины, транзисторы V1 и V2 закрываются, и вновь начинается заряд конденсатора — процесс повторяется. При увеличении напряжения генератора, подводимого к зажимам « ВЗ » и « — » регулятора, до значения, заданного схемой сравнения, происходит открытие транзистора V3 и изменение соотношения времени заряда и разряда конденсатора C1. Отношение увеличивается. Конденсатор C1 при открытом транзисторе V3 разряжается быстрее (уменьшается сопротивление цепи разряда), уменьшается и время закрытого состояния транзистора V4 и открытого состояния транзистора ‚V5, а следовательно, уменьшается средняя величина тока в обмотке возбуждения и напряжение снижается. С повышением напряжения транзистор V3 открывается полнее, его сопротивление снижается, и время разряда конденсатора, а с ним и открытое состояние транзистора V5 уменьшаются. При замыкании клеммы « Ш » на корпус делитель на резисторах R13, R14 понижает потенциал базы транзистора V4. Последний открывается и закрывает транзистор V5, предохраняя его от тока короткого замыкания. Обслуживание регулятора напряжения РРЗ62-Б1 сводится к очистке от загрязнения, проверке надежности электрических контактов подводящих проводов и крепления. При мойке не следует допускать прямого попадания воды на регулятор и генератор. Запрещается пуск двигателя при отключенном плюсовом проводе между генератором и регулятором во избежание опасного для потребителей повышения напряжения в бортовой сети. Нельзя проверять схему генератора и регулятора мегомметром и контрольной лампой, питаемой напряжением более 36 В. длительное замыкание (более 2 с) клемм «ВЗ» и Ш» между собой приводит к опасному повышению напряжения. Нельзя допускать неправильное подключение проводов к генераторной установке и замыкание клеммы «ВЗ» на корпус. Проверку регулируемого напряжения производят при включенной, полностью заряженной батарее, прогретом а течение I0. 20 мин двигателе.схема регулятора напряжения РР362-Б1 с генератором Г306

ремонт реле регулятора РР362

Источник статьи: http://sxemoryk.ucoz.ru/index/0-14

Гарантия и сервисное обслуживание реле РР362 Б1

Реле РР362 Б1 производится с соблюдением высоких стандартов качества, и для обеспечения безопасности и надежности своих клиентов компания-изготовитель предлагает гарантированное сервисное обслуживание.

Гарантия

При покупке реле РР362 Б1 вы получаете гарантию на продукт, которая обеспечивает вас от возможных дефектов производства или поломок в течение определенного периода времени. Гарантийный срок указывается в документе гарантии, который прилагается к приобретенному реле.

В случае обнаружения каких-либо проблем или неисправностей в работе реле РР362 Б1 в течение гарантийного срока, вам следует обратиться в авторизованный сервисный центр. Только специалисты-сервисные инженеры компании-изготовителя имеют необходимые навыки и опыт для проведения качественного ремонта или замены компонентов реле. Обращение к неавторизованным сервисным центрам может привести к потере гарантии.

Сервисное обслуживание

Компания-изготовитель предлагает высококвалифицированное сервисное обслуживание для реле РР362 Б1, которое может включать в себя следующие услуги:

• Диагностика и выявление неисправностей в работе реле;
• Ремонт или замена компонентов, если это необходимо;
• Настройка реле для достижения наилучшей производительности;
• Консультации и ответы на вопросы по работе реле;
• Обновление программного обеспечения (при наличии) для расширения функциональности.

Сервисное обслуживание реле РР362 Б1 проводится на специально оборудованных сервисных площадках компании-изготовителя и осуществляется опытными специалистами-инженерами. Компания-изготовитель постоянно совершенствует свою систему сервисного обслуживания, чтобы обеспечить клиентам качественное и оперативное решение всех возникших проблем с реле.

Заключение

Гарантия и сервисное обслуживание реле РР362 Б1 — это важные услуги, которые компания-изготовитель предоставляет своим клиентам. Получив гарантию на реле РР362 Б1, вы можете быть уверены в его надежности и безопасности. Сервисное обслуживание позволяет оперативно решать любые проблемы, которые могут возникнуть в процессе эксплуатации реле.

Примеры использования реле РР 362 в различных отраслях

Автомобильная промышленность:

Реле РР 362 широко применяется в автомобильной промышленности. Его основное назначение — защита электрических цепей от короткого замыкания и перегрузок. Реле РР 362 обладает высокой надежностью и устойчивостью к вибрации и ударным нагрузкам, что делает его идеальным решением для использования в автомобильных системах.

Пример использования реле РР 362 в автомобильной промышленности: контроль и защита электрических цепей двигателя, системы зажигания и освещения, контроль работы генератора и стартера, контроль и защита электрических цепей системы питания и дополнительного оборудования.

Промышленное производство:

В промышленном производстве реле РР 362 используется для контроля и защиты электрических цепей в различных производственных оборудованиях. Оно позволяет автоматически отключать цепи при перегрузках и коротком замыкании, что позволяет предотвратить повреждение оборудования и снизить риск возникновения пожара.

Пример использования реле РР 362 в промышленном производстве: контроль и защита электрических цепей системы освещения, системы вентиляции и кондиционирования, системы питания и автоматизации производственного оборудования.

Строительная отрасль:

В строительной отрасли реле РР 362 используется для контроля и защиты электрических цепей в строительных системах и сооружениях. Оно позволяет обнаруживать и предотвращать перегрузки и короткое замыкание, что способствует безопасной работе и продлевает срок службы электрического оборудования.

Пример использования реле РР 362 в строительной отрасли: контроль и защита электрических цепей системы электроснабжения строительного объекта, контроль и защита цепей освещения, системы отопления и вентиляции, автоматическое отключение цепей при обнаружении перегрузок или короткого замыкания.

Регулятор рр 362-б1 электрическая схема » Схемы систем

Соединение трансформаторов схема регулятор рр 362-б1 электрическая схема.

Путник клуб любителей активного отдыха и путешествий мнение другой категории людей Сайт чисто любительский если есть материал по теме пишите на werwolf19924 gmail com.

Оборудование для транспортировки и хранения нефти газа и нефтегазопродуктов Мотоцикл днепр 11 схема электрооборудования мотоцикла днепр 11 днепр мт в схеме указаны.

Ёмкость одного из участков электронной схемы необходимо уменьшить с3600 до 1000 пф Уаз электрооборудование уаз электросхемы уаз система зажигания схемы.

Два варианта электросхем автомобилей маз все схемы представлены в виде уменьшенных копий Opel astra полный сборник электросхем автомобиля все схемы в цвете и отличном качестве.

Схема электрическая щита освещения

Схема электрическая priora

Схема самодельного возбудителя электрической дуги

Простейшие электрические схемы с описанием

Источник статьи: http://starimpex.ru/raznoe/rr-362-b1-shema-podklyucheniya.html

Шаг 4: Выключите генератор и розетку

Важным шагом при подключении розетки рр 362 б1 к генератору является безопасное отключение обоих устройств. Прежде чем приступить к этому шагу, убедитесь, что генератор и розетка отключены от источника электричества.

Сначала выключите генератор. Обычно это делается с помощью переключателя или кнопки, которая расположена на генераторе. Убедитесь, что генератор полностью отключен и не подаёт электроэнергию.

Затем выключите розетку, к которой вы собираетесь подключить розетку рр 362 б1. Это можно сделать, отключив штепсельную вилку розетки или отключив электрический выключатель, если он имеется. Убедитесь, что розетка полностью отключена и не подаёт электроэнергию.

Подключение рр 362 б1 к генератору может проводиться только в безопасных условиях, поэтому рекомендуется следовать правилам электробезопасности и выполнять все шаги процесса аккуратно и внимательно.

Расположение и монтаж реле РР362 Б1

Реле РР362 Б1 – это устройство, используемое в системах автоматического регулирования напряжения

Реле является ключевым элементом в схеме работы регулятора РР362 Б1, поэтому его правильное расположение и монтаж имеют важное значение для надежной и стабильной работы всей системы

Реле РР362 Б1 устанавливается на специальную печатную плату, которая располагается внутри корпуса регулятора. Обычно реле помещается рядом с другими элементами управления и регулирования, чтобы обеспечить удобный доступ для подключения и обслуживания.

При монтаже реле необходимо учесть следующие рекомендации:

Убедитесь, что реле правильно направлено и смонтировано на печатной плате

Обратите внимание на указания на самом реле или в технической документации.
Правильно присоедините контакты реле к соответствующим контактам на печатной плате. Для этого используйте паяльник и провода нужной длины.
Обеспечьте надежное крепление реле на печатной плате. Это поможет избежать плохого контакта и неправильной работы системы.
Установите реле внутри корпуса регулятора таким образом, чтобы оно не мешало работе других устройств и не было подвержено воздействию вибраций или других физических воздействий.

Это поможет избежать плохого контакта и неправильной работы системы.
Установите реле внутри корпуса регулятора таким образом, чтобы оно не мешало работе других устройств и не было подвержено воздействию вибраций или других физических воздействий.

После монтажа реле и выполнения всех необходимых подключений, следует провести тестирование и настройку регулятора РР362 Б1. Только после успешного завершения всех этапов монтажа и настройки можно считать, что система готова к использованию.

РР 362-б1: основные сведения

Сегодняшняя статья посвящена рассмотрению схемы подключения РР 362-б1. Это компонент, применяемый в автомобилях, который имеет свои особенности и функциональные возможности. Для повышения вашего понимания и ознакомления с данной темой, я расскажу о самом устройстве РР 362-б1, ее преимуществах и применении.

Описание и функция РР 362-б1

РР 362-б1 – это схема подключения, используемая в автомобилях для определенных целей. Ее основная функция – обеспечение стабильного и безопасного подключения различных систем и компонентов автомобиля. РР 362-б1 является центральным звеном в системе электроподключения автомобиля и отвечает за передачу электрического тока по необходимым устройствам.

Следует отметить, что РР 362-б1 имеет определенную степень сложности и требует наличия достаточных знаний и опыта для правильного подключения

Поэтому важно проконсультироваться с профессионалами или ознакомиться с инструкцией перед началом установки или подключения

Рассмотрим основные преимущества и возможности схемы подключения РР 362-б1.

Преимущества и возможности

• Стабильность: РР 362-б1 обеспечивает стабильное подключение различных систем автомобиля, что гарантирует их надежную работу.
• Безопасность: Правильная схема подключения РР 362-б1 исключает возможность короткого замыкания или порчи электронных компонентов автомобиля. Это обеспечивает безопасность как для автомобиля, так и для его владельца.
• Удобство монтажа: РР 362-б1 имеет понятную и простую схему подключения, что упрощает ее установку для специалистов и ознакомление для владельцев автомобилей.
• Универсальность: Схема подключения РР 362-б1 может использоваться в различных типах автомобилей и совместима с большинством систем и компонентов.
• Экономия времени и ресурсов: Правильное подключение схемы РР 362-б1 позволяет избежать ошибок и повторных работ, что экономит время и ресурсы при установке или ремонте автомобиля.

Применение РР 362-б1

Схема подключения РР 362-б1 находит применение во многих системах автомобиля, но особенно она востребована в:

• Электрической системе: РР 362-б1 отвечает за подключение генератора, аккумулятора, стартера и других компонентов электрической системы автомобиля.
• Системе зажигания: При правильном подключении РР 362-б1 обеспечивает надежный зажигание двигателя и его работу.
• Системе освещения: Схема подключения РР 362-б1 обеспечивает безопасную работу фар, сигнальных огней и других световых устройств автомобиля.
• Системе кондиционирования: РР 362-б1 отвечает за подключение компрессора и других компонентов системы кондиционирования автомобиля.

Преимущества реле РР 302 6 вольт

1. Надежность и долговечность.

Реле РР 302 6 вольт отличается высокой надежностью и долговечностью. Оно способно работать в тяжелых условиях и выдерживать большие нагрузки без сбоев.

2. Широкий диапазон применения.

Реле РР 302 6 вольт можно использовать в различных областях, таких как автомобили, мотоциклы, судостроение, строительство и многое другое. Благодаря своим универсальным характеристикам, оно может быть использовано во множестве приложений.

3. Простота монтажа и подключения.

Реле РР 302 6 вольт легко монтируется и подключается к электрической схеме. Благодаря своим компактным размерам, оно занимает мало места и может быть установлено даже в ограниченном пространстве.

4. Быстрый отклик и высокая точность.

Реле РР 302 6 вольт обладает быстрым откликом и высокой точностью работы. Оно эффективно выполняет свои функции, обеспечивая надежную защиту цепей и устройств от перегрузок и короткого замыкания.

5. Доступная стоимость.

Реле РР 302 6 вольт имеет доступную стоимость, что делает его привлекательным вариантом для широкого круга потребителей. При этом оно сохраняет свои высокие качественные характеристики и надежность, что делает его оптимальным выбором для пользователей.

Схема РР-362-Б1

20 Сен 06 17:33, Zahar Kiselev -> Wladimir Tchernov:

 ZK> Это в какие конкретно регуляторы? Марку знаешь?

NETMAILом

 ZK> А зачем интересно такое извращение?

Автопереключение зима/лето, контроль за состоянием аккумулятора, изменениекривых регулирования в зависимости от оборотов….

 ZK> Какой смысл делать на ZK> микроконтроллере то, что делается на пяти транзисторах? Хотя с точки ZK> зрения «хакерства» если бы добыть программу этого PICа и слегка ZK> переделать — можно много интересных возможностей получить. Да, я ZK> догадываюсь, что перешить тот ПИК что в регуляторе — не получится,

Крышка приварена, а алгоритм проги конструктор держит в страшной тайне. Говоритпатентовать будет скоро. Схема — мало чем поможет. PIC, стабилизатор питания,силовой ключ с датчиком тока (встроенным). Все в корпусе ТО-3.

 ZK> придется его заменить на аналогичный, ну так он не дорого стоит и ZK> выпаивается легко. Только вот программу наверно хрен достанешь — ее ZK> ведь охраняют как «интеллектуальную собственность»…

Да — трясуться.

 SP>>>> от легковушки или грузовика-автобуса. ZK>>> Какой именно ты имеешь в виду? Только Я112 не предлагать — он не ZK>>> разборный WT>> Крышку поддел а внутренняя заливка (иди засыпка) сама WT>> развалиться. ZK> И все равно там ни резистор не сменишь, ни провод никуда не припаяешь ZK> как я с РР362-Б1 только что сделал. Кстати вчера успешно прошли ZK> испытания в боевом режиме — целый вечер заряжали аккумуляторы в доме ZK> моего приятеля (у него тоже ТHЖ-250 как у меня, но набраны на 15 ZK> вольт, а не 27 как у меня).

Успешно ?

 ZK>>> Заодно выяснилось, что РР362 боится искрения в клеммах ZK>>> аккумулятора. То есть просто отключить/подключить выключателем ZK>>> можно, а вот если клеммы искрят — то ЭДС самоиндукции генератора ZK>>> пробивает транзисторы в РР362. WT>> Защитный ограничительный диод. ZK> Куда ставить? Параллельно выходу генератора в обратном направлении,

От «М» к «Ш» К-Э ключевого транзистора.

Да — регуляторы горят, при обрыве цепи клеммы «В».

 ZK> как на обмотки реле подключают? Или надо ставить параллельно ZK> транзистору, коммутирующему ток возбуждения?

Именно.

    Будь счастлив(а) Zahar…                              С уважением Wladimir.

Решение возможных проблем

Проблема: Отсутствие электропитания

Если РР 362 Б1 не подключается к генератору, первое, что нужно проверить, это наличие электропитания. Убедитесь, что оборудование подключено в розетку и электрический шнур не поврежден. Если проверка показала, что электропитание отсутствует, следует проверить настройки генератора, возможно, они не предусматривают подключение внешнего оборудования.

Проблема: Неправильное подключение

Если вы подключили РР 362 Б1 к генератору, но он все еще не работает, причина, вероятно, в неправильном подключении. Убедитесь, что кабели правильно подключены входы на генераторе и РР 362 Б1. Если вы не уверены в том, как правильно выполнить подключение, ознакомьтесь с инструкцией по эксплуатации или обратитесь к специалисту, который сможет помочь правильно провести подключение.

Проблема: Неисправность генератора

Если отсутствие электропитания и неправильное подключение не являются причинами отсутствия работы РР 362 Б1, следующим шагом должна быть проверка состояния генератора. Возможно, есть проблемы с работой генератора, которые мешают подключению внешнего оборудования. Проверьте состояние генератора и обратитесь к специалисту, если необходимо провести его ремонт.

• Если вы столкнулись с проблемой, сначала проверьте, подключен ли РР 362 Б1 к розетке.
• Проверьте, правильно ли выполнено подключение.
• Проверьте, включен ли генератор и настроен ли он на подключение внешнего оборудования.
• Если все эти шаги не помогли, обратитесь к специалисту, который сможет помочь решить проблему.

Подключение реле РР362 Б1 к электрической сети

Для подключения реле РР362 Б1 к электрической сети необходимо следовать определенным инструкциям и рекомендациям. Правильное подключение обеспечит надежную работу устройства и защитит его от возможных повреждений.

Перед началом подключения реле РР362 Б1 рекомендуется ознакомиться с его техническими характеристиками и принципом работы. Обязательно осуществлять подключение при выключенном питании сети.

Для подключения реле РР362 Б1 к электрической сети следуйте следующим шагам:

1. Определите место для установки реле РР362 Б1. Необходимо выбрать место, где устройство будет находиться вблизи электрощита или другого оборудования, с которым оно будет взаимодействовать.

2. Отключите электрическую сеть, с которой будет производиться работа. Убедитесь в полном отсутствии напряжения на выходе и входе устройства.

3. Приступите к подключению реле РР362 Б1. Для этого необходимо провести следующие манипуляции:

   • Подключите фазу электрической сети (L) к контакту A реле.

   • Подключите нейтраль электрической сети (N) к контакту C реле.

   • Подключите нагрузку к контакту B реле.

4. Проверьте правильность подключения, убедившись, что контакты A, B и C подключены корректно.

5. Подайте питание на реле РР362 Б1. Убедитесь в стабильной работе устройства и отсутствии неисправностей.

Правильное подключение реле РР362 Б1 к электрической сети обеспечит его надежную и безопасную работу. В случае возникновения проблем рекомендуется обратиться к специалистам для диагностики и настройки устройства.

Применение

Реле РР 302 6 вольт широко используется в автомобильной промышленности и электротехнике. Оно предназначено для управления различными электрическими устройствами и системами. Применение данного реле может быть разнообразным благодаря его надежности и простоте использования.

Прежде всего, Реле РР 302 6 вольт часто используется в автомобильных системах, таких как система зажигания или система освещения. Оно позволяет контролировать подачу электрического тока в различные устройства, обеспечивая их правильное функционирование. Например, оно может быть использовано для управления фарами автомобиля, включая переключение на дальний свет или автоматическое включение фар при затемнении освещения.

Данное реле также применяется в электротехнике для управления электрическими моторами, насосами, вентиляторами и другими электрическими устройствами. Оно может использоваться для включения и отключения этих устройств в соответствии с заданными условиями. Например, оно может использоваться для автоматического включения насоса при достижении определенного уровня жидкости.

Еще одним примером применения Реле РР 302 6 вольт является его использование в системах автономного электричества, таких как солнечные или ветрогенераторы. Оно позволяет контролировать подачу электрического тока в аккумуляторную батарею или другие устройства, чтобы эффективно использовать собранную энергию. Например, оно может использоваться для зарядки батареи от солнечной панели, включая и отключая заряд в зависимости от температуры или напряжения батареи.

Примеры применения Реле РР 302 6 вольт:
Система зажигания в автомобиле
Система освещения автомобиля
Управление электрическими моторами
Управление насосами и вентиляторами
Системы автономного электричества

Преимущества и особенности конструкции

Реле РР 362 обладает рядом преимуществ, которые делают его выбором для множества задач:

• Надежность. Реле РР 362 изготовлено из высококачественных материалов и имеет прочную конструкцию, что обеспечивает долгий срок службы и отказоустойчивость.
• Компактность. Благодаря компактным размерам и минимальному весу, реле РР 362 легко монтируется и устанавливается в ограниченных пространствах.
• Возможность настройки. Реле РР 362 позволяет настраивать различные параметры работы, такие как запаздывание, временные интервалы, чувствительность и другие в зависимости от конкретных требований.
• Высокая отказоустойчивость. Реле РР 362 имеет встроенные механизмы стабилизации работы, что позволяет избежать сбоев и ошибок при эксплуатации.
• Универсальность. Реле РР 362 подходит для различных видов электрооборудования и может использоваться в различных отраслях промышленности.

В целом, реле РР 362 является надежным и универсальным решением для автоматического управления и защиты электрооборудования. Оно обладает рядом преимуществ и особенностей, которые делают его предпочтительным выбором для различных задач.

Реле-регулятор

Генератор работает совместно с контактно-транзисторным реле-регулятором РР362-Б, установленным на корпусе гидроусилителя рулевого управления.

Реле-регулятор РР362-Б

• а — вид релейного блока снизу
• б — вид реле-регулятора сверху

1. корпус
2. крышка
3. регулятор напряжения
4. нижняя пара контактов РН1 регулятора напряжения
5. верхняя пара контактов РН2 регулятора напряжения
6. реле защиты
7. пара контактов реле защиты
8. диод гасящего контура Д2
9. теплоотвод (электрически соединен с выводом «К» транзистора)
10. транзистор «Т»
11. диод обратной связи Д1
12. клемма «В»
13. клемма «Ш»
14. ускоряющее и термокомпенсационное сопротивления R3 и R5
15. клемма «М»

винт сезонной регулировки напряжения ППР сопротивление устройства ППР R6 ускоряющее и термокомпенсационное сопротивления R3 и R5 добавочное сопротивление R4 сопротивление в цепи базы транзистора R2

Реле-регулятор поддерживает напряжение в сети в заданных пределах, что необходимо для обеспечения нормального зарядного режима аккумуляторной батареи и нормальной работы потребителей.

По выполняемым функциям реле-регулятор состоит из следующих устройств: регулирования напряжения; защиты транзистора от возможных коротких замыканий в цепи обмотки возбуждения; переключателя сезонной регулировки напряжения.

Устройство для регулирования напряжения состоит из транзистора «Т», электромагнитного реле напряжения РН полупроводниковых диодов Д1 и Д2 и сопротивлений R1, R2, R3, R4, R5 и R6.

Электромагнитное реле напряжения РН представляет собой реле с двумя парами контактов: РН1 — нижняя пара нормально разомкнутых контактов, РН2 — верхняя пара нормально замкнутых контактов.

Для защиты транзистора от коротких замыканий в цепи обмотки возбуждения имеется реле защиты РЗ. Реле защиты имеет одну обмотку, включенную через нормально замкнутые контакты РН2 регулятора напряжения между клеммой «В» (клемма «плюс») регулятора и коллектором транзистора «Т».

Переключатель сезонной регулировки ППР предназначен для изменения регулируемого напряжения в пределах 0,8 — 1,2 В и состоит из сопротивления R6, подключенного одним выводом к концу обмотки РН0, а другим выводом через изолированную колодку к контактному диску. Переключение осуществляйте контактным винтом 16 с диском вворачиванием его до упора (положение «зима») или выворачиванием до упора (положение «лето»). Во втором случае соединение обмотки реле напряжения с корпусом реле-регулятора происходит через дополнительное сопротивление R6, и напряжение понижается.

Схема электрическая монтажная реле-регулятора РР362-Б

• «Т» — транзистор
• «Э» — эмиттер
• «К» — коллектор
• «Б» — база
• РН0 — обмотка регулятора напряжения
• РН1 и РН2 — контакты регулятора напряжения

РЗ0 — обмотка реле защиты РЗ — контакты реле защиты Д1 — диод обратной связи Д2 — диод гасящего контура ППР — переключатель посезонной регулировки («З» — зима; «Л» — лето) R1 — сопротивление обратной связи (240 Ом) R2 — сопротивление в цепи базы транзистора (42 Ом) R3 — сопротивление ускоряющее (4,5 Ом) R4 — сопротивление добавочное (62 Ом) R5 — сопротивление термокомпенсации (12,5 Ом) R6 — сопротивление сезонной регулировки напряжения (51 Ом) «В», «Ш» — зажимы реле-регулятора

Интересно почитать:

Глава 3: Тестирование и настройка подключения

1. Подготовка к тестированию

Перед началом тестирования подключения необходимо проверить все соединения и убедиться, что генератор и регулирующий резистор правильно подключены к рр 362 б1. Также следует убедиться, что все провода и кабели в исправном состоянии и надежно закреплены.

2. Запуск генератора

Для тестирования подключения рр 362 б1 рекомендуется использовать генератор с сигналом синусоидальной формы. Перед запуском генератора следует убедиться, что все его настройки (частота, амплитуда и т. д.) соответствуют требованиям эксперимента.

3. Мониторинг сигнала

Для проверки подключения рр 362 б1 следует использовать осциллограф или другое устройство для мониторинга сигнала. Подключите его к выходу генератора и входу рр 362 б1. Запустите генератор и убедитесь, что на осциллографе отображается сигнал заданной частоты и амплитуды.

4. Настройка регулирующего резистора

Если сигнал на осциллографе не соответствует ожиданиям, скорректируйте настройки регулирующего резистора. Процедура настройки может варьироваться в зависимости от конкретной модели регулирующего резистора, поэтому рекомендуется обратиться к инструкции по эксплуатации.

5. Проверка стабильности сигнала

После настройки подключения рр 362 б1 следует проверить стабильность и качество сигнала. Для этого можно использовать функцию мониторинга сигнала на осциллографе. Убедитесь, что сигнал не искажается и остается стабильным в течение всего времени эксперимента.

6. Завершение тестирования

По завершении тестирования подключения рр 362 б1 убедитесь, что все соединения надежно закреплены и отключите генератор. Проанализируйте полученные результаты и при необходимости внесите корректировки в настройки подключения.

Способы установки и подключения реле РР 362

Реле РР 362 – это устройство, предназначенное для защиты электрических сетей и оборудования. Правильная установка и подключение данного реле являются важными моментами для обеспечения надежности и безопасности работы электрооборудования.

Существует несколько основных способов установки реле РР 362, в зависимости от требований и условий эксплуатации. Первый способ – монтаж на DIN-рейку. Для этого необходимо закрепить реле на специальной монтажной пластине и установить ее на DIN-рейке в шкафу или панели управления.

Другой способ установки реле РР 362 – монтаж на печатную плату. В этом случае реле должно быть паяно на печатную плату, которая затем вставляется в соответствующий разъем или базу. Этот способ удобен для интеграции реле в электронное оборудование.

После установки реле РР 362 необходимо правильно подключить его к электрической сети. Для этого следует ознакомиться с документацией и схемой подключения, предоставленной производителем

При подключении реле важно соблюдать правильную полярность и защищать контакты от короткого замыкания

Установка и подключение реле РР 362 требуют навыков и знаний в области электротехники. При необходимости рекомендуется привлечь специалиста, который сможет выполнить данные процессы профессионально и безопасно.

Подключение реле регулятора РР 362 Б1

Реле регулятора РР 362 Б1 является электромеханическим устройством, которое используется для автоматической регулировки параметров в электрических цепях. Оно предназначено для управления включением и выключением нагрузки в зависимости от заданных условий.

Для правильного подключения реле регулятора РР 362 Б1 необходимо учесть ряд моментов:

• Определите необходимые параметры работы реле, такие как напряжение питания, ток коммутации, режим работы и другие. Вся необходимая информация приведена в техническом паспорте устройства.
• Обеспечьте доступность и безопасность устройства. Проверьте, что питающая сеть оборудования соответствует требованиям устройства и защищена от перегрузок и коротких замыканий.
• Установите реле в соответствующий отсек или настенный шкаф, соблюдая все нормы и правила монтажа.
• Убедитесь, что все соединения проведены правильно и надежно. Не допускайте перекручивания или разрыва проводов во время установки и эксплуатации.
• Подключите управляющие и коммутируемые провода к соответствующим контактам реле.

Для удобства понимания и визуального представления подключения реле регулятора РР 362 Б1, можно использовать следующую таблицу.

Реле РР362Б1	Подключение
Клемма 1	Питание реле (+U)
Клемма 2	Питание реле (-U)
Клемма 3	Входное управляющее напряжение (-Y)
Клемма 4	Входное управляющее напряжение (+Y)
Клемма 5	Клемма коммутации канала 1
Клемма 6	Клемма коммутации канала 2

Помимо этого необходимо учесть особенности конкретного подключения и провести все необходимые настройки и проверки перед вводом реле в эксплуатацию. В случае возникновения проблем или неполадок следует обратиться к технической документации или к специалистам, имеющим опыт в работе с этим типом устройств.

Описание реле РР362 Б1

Реле РР362 Б1 – это реле регулятора, предназначенное для автоматического контроля и регулирования температуры в системах отопления. Оно используется в различных отраслях промышленности, а также в бытовых и коммерческих зданиях.

Принцип работы:

Реле РР362 Б1 функционирует на основе следующих принципов:

1. Реле получает информацию о текущей температуре с помощью датчика, который обычно устанавливается в непосредственной близости от источника тепла.
2. При достижении определенного значения температуры реле активируется и запускает процесс регулирования.
3. Реле регулятора контролирует работу нагревательного элемента (например, нагревательного котла) и поддерживает заданную температуру.
4. Если температура превышает заданное значение, реле автоматически отключает нагревательный элемент для предотвращения перегрева.
5. При снижении температуры ниже заданного значения реле снова активируется и включает нагревательный элемент для поддержания комфортной температуры.

Особенности реле РР362 Б1:

• Высокая точность и надежность работы, обеспечивающие стабильность температуры в системе отопления.
• Возможность установки и настройки различных параметров регулирования.
• Защита от перегрева и короткого замыкания.
• Простой монтаж и подключение.

Применение реле РР362 Б1:

Реле РР362 Б1 широко применяется для контроля и регулирования температуры в различных системах отопления:

• Центральное отопление в жилых и коммерческих зданиях.
• Промышленные системы отопления.
• Системы теплоснабжения в строительстве и промышленности.
• Теплицы и другие системы плантаций.

Таким образом, реле РР362 Б1 является важным компонентом системы отопления, обеспечивая контроль и регулирование температуры для комфортного и эффективного функционирования системы.
