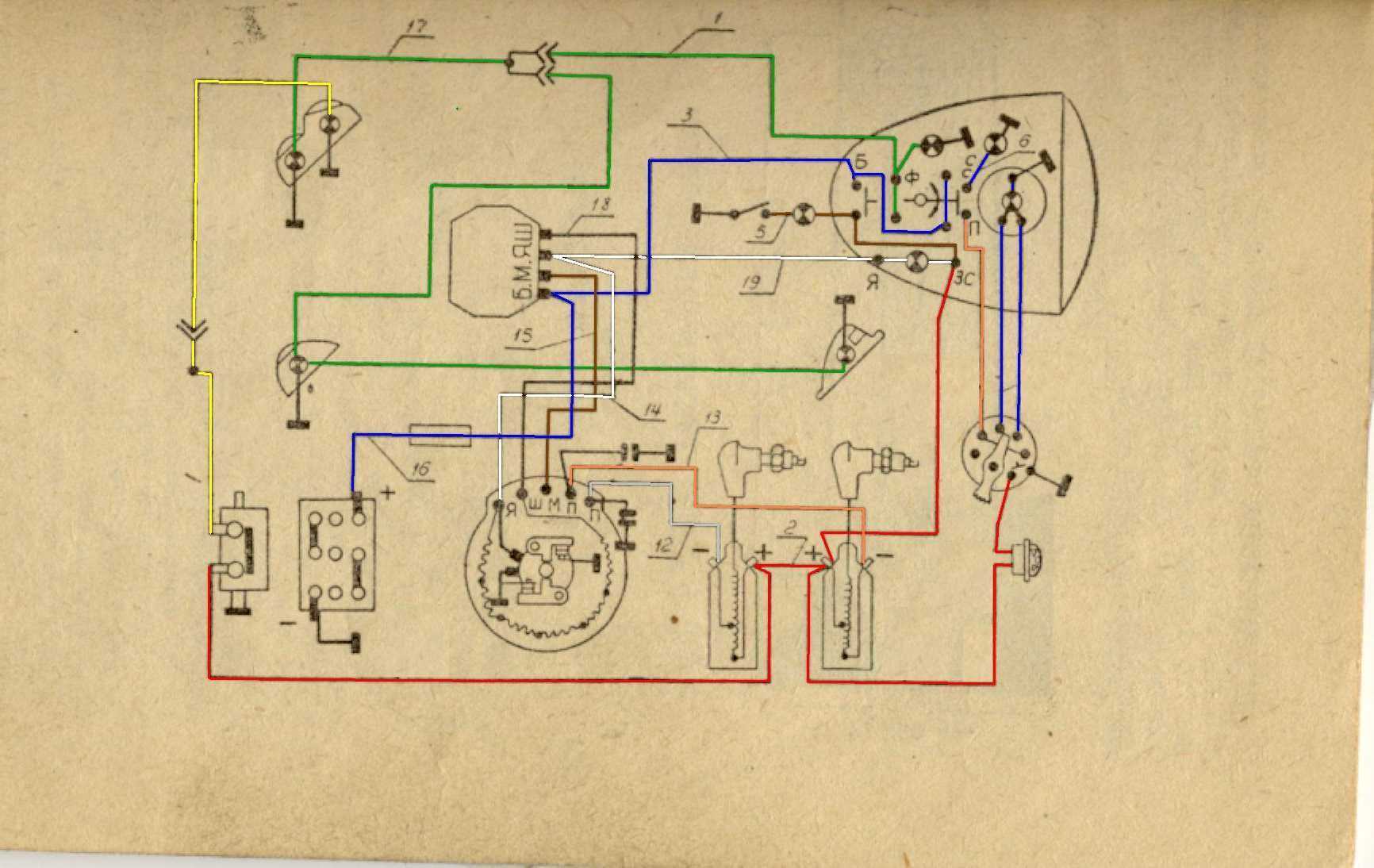

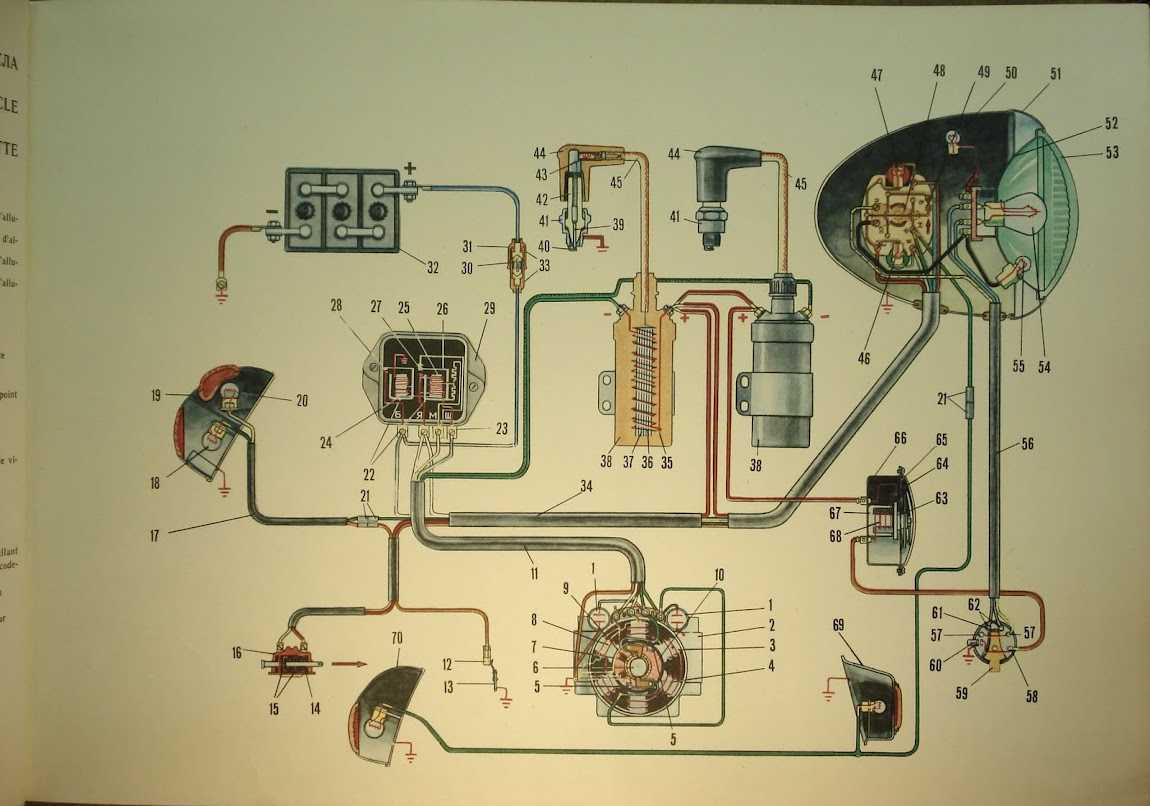

Схема проводки иж юпитер 3

Особенности электросхемы ИЖ Юпитер 3 6 вольт

Электросхема ИЖ Юпитер 3 с напряжением 6 вольт имеет свои особенности, которые важно учитывать при работе с этой моделью мотоцикла

• Реле РР302: В электросхеме ИЖ Юпитер 3 6 вольт используется реле РР302. Это реле служит для управления различными электроприборами на мотоцикле. Например, реле РР302 отвечает за включение и выключение фар, заднего фонаря и поворотников.

• Шины электросхемы: В электросхеме ИЖ Юпитер 3 6 вольт есть несколько шин, по которым распределены электрические сигналы между различными компонентами системы. Например, есть шина включения электроприборов и шина питания основных электроприборов.

• Защитные предохранители: В электросхеме ИЖ Юпитер 3 6 вольт есть защитные предохранители, которые служат для защиты электроустройств от перегрузки и короткого замыкания. При возникновении перегрузки или короткого замыкания предохранитель срабатывает и прерывает электрическую цепь, предотвращая повреждение компонентов.

Важно обратить внимание на эти особенности электросхемы ИЖ Юпитер 3 6 вольт при работе с мотоциклом и проведении электрических работ. Реле РР302, шины электросхемы и защитные предохранители играют ключевую роль в работе системы электрооборудования этой модели мотоцикла. Правильное понимание и использование этих особенностей поможет избежать ошибок и повреждений при проведении электрических работ и обеспечит надежную работу мотоцикла

Правильное понимание и использование этих особенностей поможет избежать ошибок и повреждений при проведении электрических работ и обеспечит надежную работу мотоцикла.

Мотоциклы «Ява»

Еще один легендарный мотоцикл Jawa ведет свою историю с 1929 года. Это марка дорожного транспорта принадлежала чехословацкой компании и была мечтой многих советских мотолюбителей. Мотоциклы использовались не только в повседневных разъездах, но и участвовали в различных гоночных соревнованиях. В 21 веке производство «Явы» не прекратилось, некоторые модели пользуются спросом до сих пор.

Jawa 350 Classic

В основу мотоцикла легла 2-цилиндровая 2-тактатная система с 4-ступенчатой коробкой передач. Нет соединения бензина с маслом благодаря раздельной смазочной системе. Рама мотоцикла крепкая, что позволяет нагружать мототранспорт до 200 кг. Есть возможность присоединить автолюльку.

Если сравнивать модель Jаwa 350 Classic 638 с другими, более дорогостоящими и оборудованными, то она выигрывает по нескольким параметрам: обслуживание простое и недорогостоящее, расход топлива небольшой, запасные детали доступны в продаже по небольшой цене.

Технические характеристики «Ява» 350 классик:

• габариты – 2110×750×1070;
• объем двигателя – 343,5 куб. см;
• мощность – 23,1 л. с.;
• максимальная скорость – 125 км/ч;
• расход бензина на 100 км – 4 литра;
• механическая коробка переключения передач.

Jawa 350 Classic Sport

«Классик Спорт» – это усовершенствованная версия Jаwa 350 Classic. Она была представлена в 2015 году на московской выставке «Мотопарк». Отличить модель среди других мотоциклов «Ява» можно по «устаревшему» дизайну Лондона 60-х годов, когда уличные мотогонщики переоборудовали неудобные и громоздкие мотоциклы под себя, убирая все лишнее. Двухколесный транспорт получился легким и маневренным, с обтекаемыми элементами.

Jawa 350 Classic Sport создан для одиночной поездки, оборудован одним удобным сидением. Руль низкого расположения позволяет удобно занять положения гонщика, полноценно сконцентрировавшись на поездке. О «раритетности» мотоцикла напоминают его классические элементы: широкая хромированная выхлопная труба, круглая передняя фара и традиционная красная расцветка корпуса.

Мотоцикл обладает массой достоинств, располагающих к комфортной и маневренной езде: двигатель объемом 343 кубов, раздельная система смазки, надежная тормозная система дискового типа, лаконичная приборная панель и стартер автоматического типа.

Технические характеристики:

• объем двигателя – 343,5 куб.с м;
• число цилиндров – 2;
• количество тактов – 2;
• мощность – 23 л. с.;
• предельная скорость разгона – 125 км/ч;
• расход бензина на 100 км – 4 литра;
• воздушная система охлаждения.

Jawa 350 Lux

Представленная модель – классический вариант дорожного мотоцикла класса «стрит». Он сочетает в себе элементы более старых моделей, но имеет и индивидуальные современные особенности. Спереди мотоцикла встроена классическая одинарная фара, электронная приборная панель проста и понятна даже начинающим мотоциклистам.

Основа двухколесной конструкции – крепкая рама из стального сплава. Ее жесткость улучшает проходимость на неровных дорогах, делает транспорт маневренным и увеличивает грузоподъемность. Целостный вид «Явы 350 Люкс» явно напоминает «классику».

Технические характеристики:

• габариты – 2110×750×1070 мм;
• объем двигателя – 343 куб. см;
• количество тактов – 2;
• число цилиндров – 2;
• мощность – 23,1 л. с.;
• максимальная скорость – 125 км/ч;
• расход топлива на 100 км – 4 литра.

Jawa 660 Sportard

Самая мощная по техническому оснащению модель «Ява» – именно 660 Sportard. Объем двигателя в 600 кубов сказывается на возможности развивать скорость до 250 км/ч. Расстояния по трассе мотоцикл преодолевает легко и маневренно. Для начинающих мотобайкеров это отличное средство – покладистое и резвое. Да и внешне 660 Sportard выглядит более агрессивно и современно, нежели классические варианты.

В технических характеристиках есть свои особенности: силовая установка – «одноствольная», оснащена электронной системой впрыска – EFI

Каркас рамы обладает высокой степенью жесткости, а это немаловажное условие для езды по бездорожью – мотоцикл не дергается, послушный в управлении. Модернизированная подвеска байка позволяет проходить повороты на одной скорости, не выжимая педаль тормоза. Технические характеристики следующие:

Технические характеристики следующие:

• габариты – 2100×760×1250 мм;
• цилиндры – 1;
• количество тактов – 4;
• объем двигателя – 651,9 куб. см;
• мощность – 48 л. с.;
• объем бензобака – 17 литров;
• МКПП – 5-ступенчатая.

Мотоцикл Иж Юпитер 5 — технические характеристики и фото

Советские мотоциклы сегодня считаются ценным транспортом, ведь тогда выпускали действительно качественную и быструю технику. Одним из таких легенд СССР считается мотоцикл Иж Юпитер 5.

На Ижевском заводе выпускали несколько моделей, среди которых Планета 5 и другие. Но Юпитер 5 запомнился, прежде всего, своей неприхотливостью к дорогам и маневренностью. С небольшими габаритами модель смогла получить низкий расход топлива.

Плюсы

• мощный двигатель;
• резкий при старте;
• запчасти на иж юпитер 5 недорогие и доступные;
• мягкая подвеска;
• небольшая стоимость;
• имеет 2 цилиндра.

Минусы

• слабая передняя вилка;
• требует хорошей настройки зажигания;
• большой расход топлива;
• сегодня мотоциклы требуют частого ремонта.

Технические характеристики Иж Юпитер 5

Конструкция мотоцикла была создана так, что в итоге Иж мог ездить одинаково удобно как по трассе, так и по неровностям. В отличие от своего брата ИЖ Планета 5, данная модель имела 2 цилиндра, а это большая мощность. Также владелец мотоцикла мог легче завести мотор, что объясняется отсутствием возврата ножки при заведении.

Обзор

Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших.

Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов.

Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.

Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные.

Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник.

Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.

Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.

Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.

Внешний вид мотоцикла

Когда вышла модель Юпитер 5, ее дизайн был уже известным, ведь он достался от мотоцикла Юпитер 4. Но вскоре в продаже появился Иж Планета 5, и разработчики увидели, что можно позаимствовать несколько элементов дизайна.

Первая модификация имела квадратную форму приборной панели, которая состояла из нескольких индикаторов, замка зажигания и спидометра. Но вскоре ее внешность была переработана, и вместо одной приборной доски появилось две. На первой части разместили контрольные лампы, а на второй части решили поставить спидометр.

Дизайн топливного бака также был немного переработан, ведь на коленях появились резиновые накладки, а сама форма бака стала немного другой. Соответственно в новых модификациях мото иж юпитер 5 получил другое, более длинное сиденье, которое заканчивалось на стоп-сигнале. Такое нововведение для сих пор считается стильным и современным.

Будучи «рабочей лошадкой» мотоцикл имел достаточно спортивный вид и отличную максимальную скорость. При мощности в 25 л.с. мотоцикл мог разогнать до 120 км/час.

Это вполне стандартный показатель, ведь другой представитель Днепр мог выдать максималку в 110 км/час. В сильный мороз до 30 градусов агрегат заводился на отлично, его не скажешь про нынешние новинки.

К сожалению, многие владельцы жалуются на частые поломки двигателя, что обусловлено долгим сроком их жизни.

Цена

Сегодня мотоцикл данной модели найти не так сложно, в советское время его покупали в больших количествах, поэтому сегодня нужно лишь узнать, сколько стоит Иж Юпитер 5. Разумеется, цена зависит от состояния, ведь за такой долгий период многие детали могли придти в неисправность.

Еще во время выпуска мотоцикла Иж Юпитер 5 его цена была достаточно большой — 1 050 рублей. Но покупателей это не останавливало, они хотели комфортный и быстрый мотоцикл, который тогда был лучшим. Но все равно по сравнению с другими мотоциклами эта модель имела относительно небольшую цену. Например, тогда новые мотоциклы урал имели цену в 1 870 рублей.

Если вы захотите купить сегодня легенду СССР, будьте готовы выложить за новый мотоцикл 55 000 рублей. Да, они до сих пор уверенно производятся. Если же эта цена слишком большая для вас, купите б/у модель — ее цена колеблется от 5 до 40 тыс. рублей.

Внесение изменений владельцами

Ненадежность отдельных узлов и барахлящая проводка на ИЖ Юпитер 3 заставила владельцев вникать во все тонкости модернизированных элементов.

И первым вызвавшим многочисленны нарекания были изменения первичной цепи источников питания:

1. Аккумуляторной батареи,
2. Генератора.

А также системы зажигания и цепи для осветительных приборов прицепного модуля – грузопассажирской коляски. В большинстве случаев причиной отказа был банальный заводской брак.

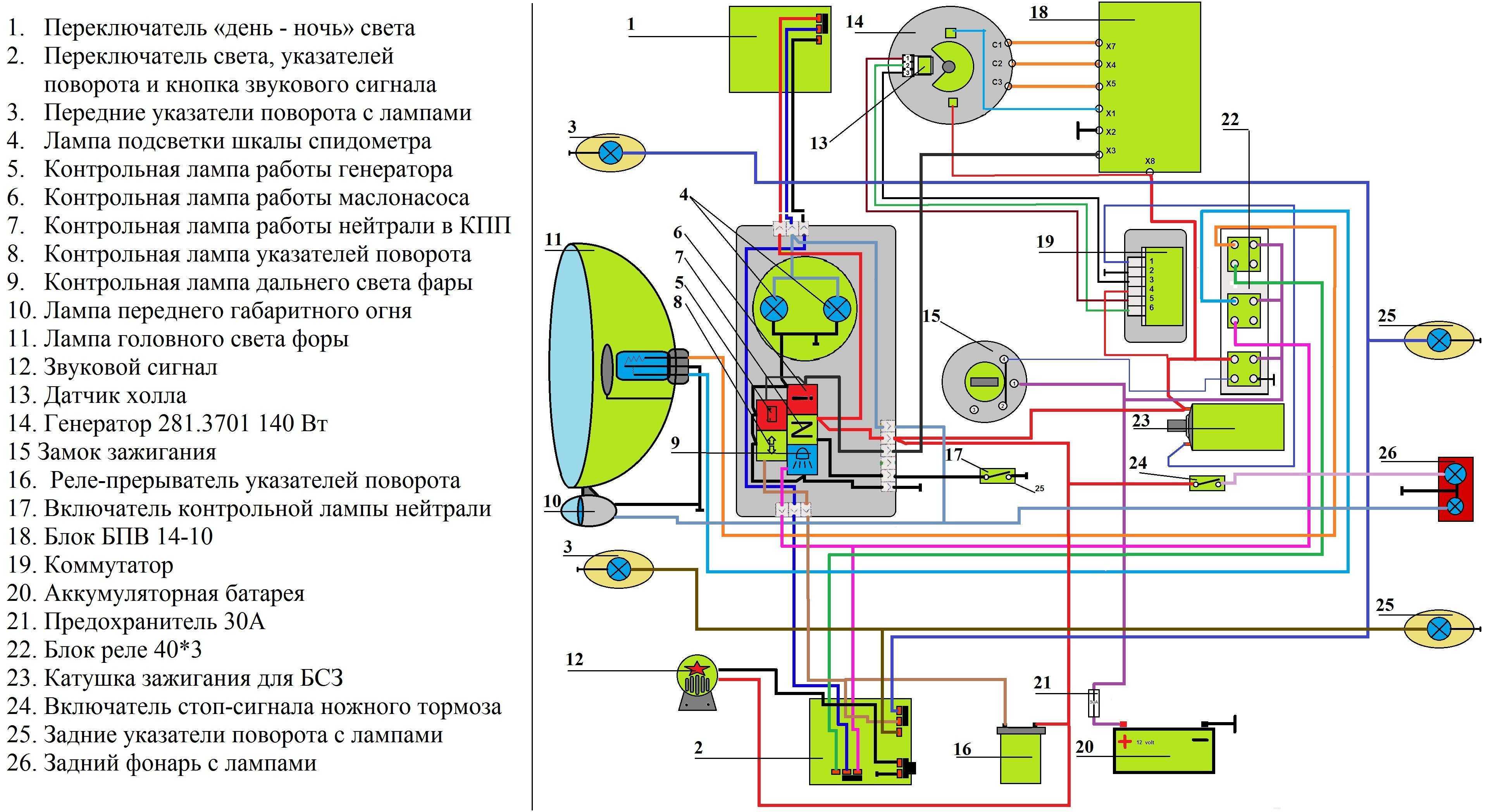

Переработанная цветная схема проводки на ИЖ Юпитер 3

Система зарядки аккумулятора

При существовавшем в те годы тотальном дефиците запчастей для мотоциклов, незапланированный выход из строя:

1. аккумуляторной батареи,
2. реле-регулятора напряжения,
3. катушек зажигания,

надолго оставлял владельцев без транспорта. Кроме того, некачественная сборка отдельных элементов приводила к нестабильной работе всех систем. Это заставляло своими руками улучшать и доводить до ума заводской брак (например, смотрите как модернизировать схему проводки ИЖ Планета 5).

Проводка ИЖ Юпитер 3: строение доработанного реле-регулятора

Совет: представленная выше схема регулятора опробована на многих мотоциклах семейства ИЖ. Ее особенность заключается в раздельной подаче питания – при включении цепь зажигания получает «+» от аккумуляторной батареи. А обмотки возбуждения запитываются от генератора (клемма «Я») и не разряжают АКБ при остановленном двигателе.

Замена генератора

Также много замечаний вызывала работа штатного генератора постоянного тока Г36М7. Частые поломки и нестабильная работа вынуждала владельцев искать ему замену.

Появившиеся новые модификации семейства ИЖ с 12 вольтовыми генераторами тут же были охвачены вниманием владельцев ИЖ Юпитер 3, которые смогли найти способ переоборудования своего мотоцикла на новую схему работы (см.также схему проводки ИЖ Юпитер 5). Штатный генератор ИЖ Юпитер 3 не справлялся со своими обязанностями

Штатный генератор ИЖ Юпитер 3 не справлялся со своими обязанностями

И среди имевшихся в свободном доступе был генератор 281.3701, пригодный для всех серий «Планет» и «Юпитеров».

Для переоборудования работы требовался:

1. Рабочий генератор на 12 В,
2. Блок БПВ 14-10,
3. Новый 12-вольтовый аккумулятор 6МТС-9, либо еще один аккумулятор ЗМТ-8 (штатный),
4. Новые 12-вольтовые лампочки (для замены штатных на 6В),
5. Стальная пластина-переходник для монтажа нового генератора,
6. Правая крышка двигателя от моделей ИЖ Планета 5 или Юпитер 5.

Фото заготовки для переходника

Совет: самостоятельная переделка крышки под новый генератор может обернуться поломкой. Поэтому, опытные владельцы рекомендуют приобрести оригинальную крышку от «старших» моделей, которая изначально рассчитана на его посадочные габариты.

Инструкция по установке нового генератора очень проста:

1. Переходник устанавливается в правой половине картера,
2. Фиксируется короткими болтами диаметром 6 мм,
3. Статор нового генератора через резьбовые отверстия М5 стыкуется с переходником с помощью трех винтов.

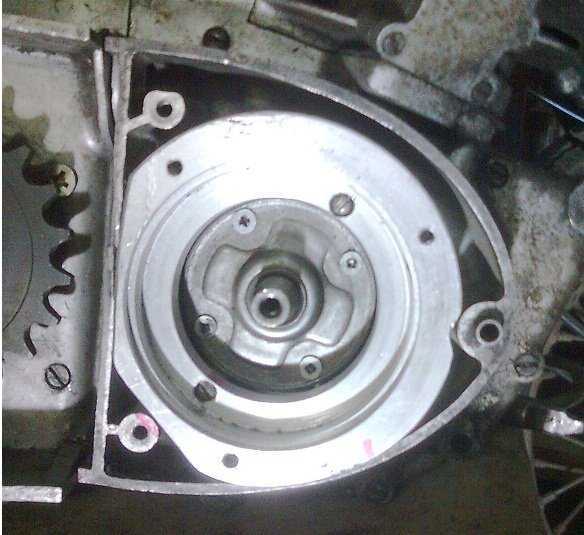

Так выглядит картер с переходником

Обзор Юпитер-3 1:1,5 F=5cm П

Интересный объектив Юпитер-3 1:1,5 F=5cm П для обзора прислал Владимир Михайлович.

Обзор Юпитер-3 1:1,5 F=5cm П

Существует много различных модификаций Юпитер-3, так как сам объектив выпускался на нескольких советских заводах и претерпел ряд модификаций. Номер моего экземпляра N5704933, а значит объектив был выпущен в 1957 году уже с ‘нашего’ советского оптического стекла. Этот обзор очень поверхностный, так как, по некоторым причинам, я не имею сейчас возможности протестировать Юпитер-3 с фокусировкой на бесконечность. Юпитер-3 1:1,5 F=5cm П — это объектив от дальномерных камер с посадочной резьбой М39. На зеркальных камерах без переделки его можно использовать только как макро объектив. Я использовал Юпитер-3 50/1.5 на камере Canon EOS 350D с помощью самодельной конструкции. Как вообще использовать старые объективы с посадочной резьбой М39 на современных камерах Nikon читайте здесь, а на Canon здесь.

Вид Юпитер-3 50/1.5 на ЦЗК

Сейчас, в 2013 году, Юпитер-3 50/1.5 на барахолках продают по 150-200 у.е. Он считается одним из самых легендарных объективов Советского Союза, хотя первоначально был скопирован с немецкого Зоннара. Советские объективы со светосилой F/1.4, F/1.5 можно пересчитать по пальцам. Интересный обзор переделанного «на бесконечность» Юпитера-3 можете найти здесь.

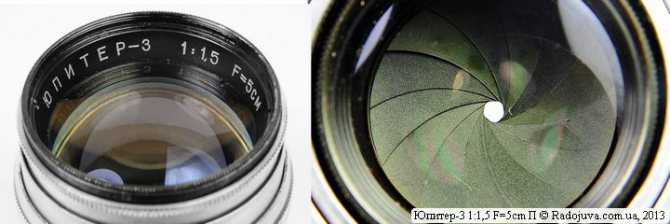

Вид просветления объектива Юпитер-3 50/1.5

Объектив имеет однослойное просветление, на что указывает красная буква ‘П’ в названии объектива. Кольцо фокусировки вращается на 180 градусов, при фокусировке передняя линза не вращается, а хобот объектива слегка удлиняется. МДФ объектива составляет 1 метр. Юпитер-3 50/1.5 интересен своей 13-ти лепестковой диафрагмой. Диафрагма регулируется плавно, без фиксированных промежуточных значений. Очень мало объективов может похвастаться 13-тью лепестками диафрагмы, которые формируют идеальное ровное отверстие, что создает правильные кружочки нерезкости.

Диафрагма объектива Юпитер-3

Примеры фотографий

Все снято на F/1.5. Объектив имеет шикарный необычный рисунок. Многие просто в восторге от боке объектива. Я использовал Юпитер-3 50/1.5 только в макро-режиме, потому мне сложно судить про качество фото в действительности. Но все же объектив дает сильный желто-зеленый оттенок на фото и имеет ярко выраженные сферические аберрации на F/1.5.

Мой опыт

На Canon 350D я посадил Юпитер-3 50/1.5 не с помощью обычного переходника, а просто утопил объектив в байонетной шахте камеры, после чего закрепил такую конструкцию непрозрачным скотчем. Таким образом я попытался несколько уменьшить макро эффект.

Я не рекомендую выбрасывать столько денег ради Юпитер-3 50/1.5, а вполне достойной заменой ему может служить младший брат объектива — Юпитер-8. Юпитер-8 и Юпитер-3 в моем печатном альбоме ‘бокенаторов’ занимают почетные места. Я был восхищен рисунком Юпитер-3 настолько, что заказал себе кинообъектив Юпитер-8 за 3 у.е. для макро экспериментов

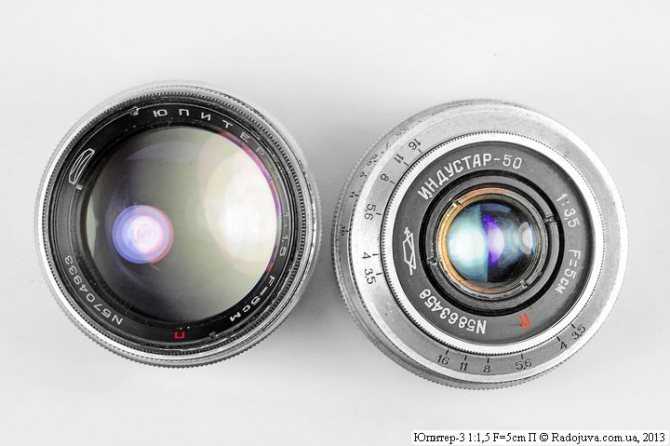

Размеры двух дальномерных полтинников

Каталог современных объективов марки ‘Zenitar’

и‘Helios’ можете посмотреть по этой ссылке.

Материал подготовил Аркадий Шаповал.

Как правильно настроить зажигание Иж Планета 5

Подробнее о процессе настройки системы при помощи устройства микрометр вы можете узнать из этого видео (автор ролика — канал Дмитрий Маймескул).

Производить и регулировать зажигание Иж Планетка лучше всего, используя особый инструмент, который некогда заходил в заводской набор каждой отдельной модели. Если у вас нет такового инструмента, пользуйтесь обыденным штангенциркулем.

Что же понадобится, чтоб настроить систему пуска на Иж Планетка 5, для вас пригодятся последующие инструменты:

• пробник, как еще его называют лампочка, работающая от 12-ти вольт с наличием 2-ух проводов;
• глубиномер (штангенциркуль);
• особые щупы, для чтоб точно измерить зазоры.

Чтоб хорошо установить зажигание Иж Планетка, поначалу нужно снять крышку с генератора. При необходимости, для удобства возможно открутить правую крышку на картере.

Дальше для регулировки зажигания Планета 5 следует попеременно выполнить такие деяния:

• повернуть по ходу часовой стрелки коленвал без выполнения качественной установки момента, когда прерыватель будет очень размыкаться;
• незначительно раскрутить болт, сразу поворачивая эксцентрик;
• поставить нужные зазоры (0,4. 0,6 мм);
• опять закрутить болт;
• и снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
• поворачивая коленвал в оборотную сторону, поставить поршень на протяжении 3. 3,5 мм до отметки ВМТ;
• ослабить болты;
• установить начало размыкания контактов;
• опять закрутить болты и включить зажигание Планетки 5.

Техническое обслуживание

Самостоятельно владелец может выполнять некоторые процедуры технического обслуживания:

• проверять генератор мотоцикла, если в аккумуляторе теряется заряд;
• выставлять зазор между контактами прерывателя;
• регулировать качество звукового сигнала.

Потребность в осмотре и корректировке работы проводки возникает, если:

• мотоцикл двигется под дождем длительное время, так как это вызывает окисление контактов;
• мотоциклист ездит по местности, на которой много растительности, повреждающей проводку;
• водитель катается в зимнее время по снегу, который может налипнуть на детали электропроводки и повредить их.

Самостоятельная проверка генератора мотоцикла Планета 5 при потере заряда

Причиной потери заряда в аккумуляторе ИЖ Планета 5 чаще всего является поломка генератора.

Для проверки своими руками необходимы:

• прибор мультиметр;
• прямая отвертка.

Пошаговая инструкция

Необходимо следовать следующим этапам:

1. Отключить провода от аккумулятора и демонтировать крышку генератора.
2. Отсоединить 5 верхних проводов от генератора, открутив перед этим их крепления. Для того чтобы не перепутать провода при сборке, стоит их пометить.
3. Измерить сопротивление обмоток, используя мультиметр в режиме омметра. Для этого нужно прикоснуться одним щупом к корпусу, а другой следует подключать по очереди к 3 проводам обмотки. Должны отсутствовать короткие замыкания, о чем будет свидетельствовать надпись на экране мультиметра.
4. Протестировать сопротивление между контактами статора: необходимо по очереди прикасаться к ним щупами мультиметра. Значение на экране должно быть 8 Ом.

Наличие короткого замыкания на 3-м этапе или несоответствие показателей на 4-м будут свидетельствовать о проблемах с генератором.

Фотогалерея: этапы проверки генератора ИЖ Планета 5 при потере заряда в картинках

Как правильно выставить зазор между контактами прерывателя?

Для того чтобы выставить зазор между контактами прерывателя, понадобится:

• прямая отвертка;
• гаечный ключ на 10;
• ключ для свечей;
• щуп толщиной 0,4 мм (+/– 0,05 мм).

Далее необходимо последовательно выполнить этапы:

1. Мотоцикл установить на подставку, коробку перевести в нейтраль.
2. Снять правую крышку картера и выкрутить свечу зажигания.
3. Ключом на 10 ухватиться за болт крепления ротора генератора и повернуть коленчатый вал в положение, при котором контакты максимально отдалены.
4. Ослабить винт прикрепления контакта.
5. Поместить щуп между контактами и регулировать затяжку эксцентрикового винта до положения, при котором щуп проходит контакты с незначительным сопротивлением.
6. Затянуть винт прикрепления контакта.

Фотогалерея: регулировка зазора между контактами прерывателя

Устранение неисправности звукового сигнала и улучшение качества сигнала

Низкое качество звукового сигнала в основном вызвано неправильной регулировкой.

Из инструментов для наладки понадобятся:

• гаечный ключ на 7;
• простая отвертка.

Пошаговая инструкция

Для регулировки необходимо выполнить следующее:

1. Ослабить контргайку гаечным ключом.
2. Включить зажигание.
3. Нажать на кнопку включения звукового сигнала.
4. Настраивать звук путем вращения регулировочного винта.
5. При достижении необходимого результата затянуть контргайку.

Дорожная версия мотоцикла ИЖ Планета 5 выгодно отличалась от других отечественных аналогов применением масляного насоса, что позволило отказаться от схемы предварительного смешивания топлива с маслом.

Кроме того, последующие модификации отличались своей бесконтактной системой зажигания, независимой от аккумуляторной батареи и измененной кинематикой.

1. Приводить в движение мотоцикл «с толкача» – включив зажигание, владелец включал вторую передачу и собственными усилиями, толкая вперед мотоцикл, запускал двигатель;
2. Эксплуатация без АКБ была возможной в светлое время суток (для работы габаритных огней и света фары все же требовался аккумулятор).

Мотоцикл ИЖ Планета-3

Мотоцикл ИЖ Планета-3 выпускался с 1971 года на машиностроительном заводе в Ижевске. Мотоцикл относится к мотоциклам среднего класса и преимущественно предназначен для бездорожья и обычных дорог.

Мотоцикл очень надёжный и в процессе эксплуатации у владельцев данных мотоциклов практически не возникает серьёзных неполадок. Также мотоцикл легко поддаётся ремонту благодаря простой конструкции.

ИЖ Планета-3 продолжил модельный ряд мотоциклов «ИЖ Планета», сменив ИЖ Планета-2.Двигатель мотоцикла одноцилиндровый, двухтактный, имеет рабочий объём 346 кубических сантиметра. Мощность двигателя составляет 18 л.с. при 5000-5600 об/мин. Максимальная скорость ИЖ Планета-3 — 110 км/ч.

На 100 километров мотоцикл при скорости 90 км/ч. потребляет не более 5 литров смеси бензина и масла. А на двигаясь со скоростью 60 км/ч. — всего 3,8 литра топливной смеси. На Планета-3 сначала устанавливали карбюратор марки К-36И, а потом К-62И. Бензобак имеет объём 18 литров. Если Вам нужно установить двигатель от ИЖ Планета-3 в ИЖ Юпитер-3, ИЖ Юпитер-4, ИЖ Юпитер-5, то совершив небольшие переделки вы сможете это сделать.

Мотоцикл имеет 2 глушителя. Глядя на мотоцикл в глаза бросается его новый бензобак, который получил совершенно новую форму. Щитки колёс также претерпели изменения, они стали выглядеть более современно. Инструментальный ящик также не остался без внимания, он тоже подвергся изменениям.

На ИЖ Планета-3 четырёхступенчатая коробка передач.

ИЖ Планета-3 имеет оборудование на 6 Вольт. Зажигание батарейное, контактное. Источником электроэнергии является аккумулятор.

Рама трубчатая, снаряжённая масса мотоцикла — 168 килограмм. Мотоцикл может перевозить 170 килограмм, включая водителя и пассажира.

ИЖ Планета-3 — это первый советский мотоцикл, оборудованный указателями поворотов.

Телескопическая вилка установлена на переднем колесе. На заднем колесе применена пружинная подвеска.

ИЖ Планета-3 также имела модификации ИЖ Планета-3-01 и ИЖ Планета-3-02. Иж Планета-3К  — это та же Планета, но с боковой коляской.

На заводе в Ижевске мотоциклы ИЖ Планета-3 производили до 1977 года. На смену ему пришёл новый ИЖ Планета-4. За всё время производства ИЖ Планета-3 было собрано 478 496 мотоциклов.До сегодняшних дней мотоцикл пользуется большой популярностью как у сельских жителей, так и у городского населения, им интересуются и взрослые и дети.

         Мотоцикл ИЖ Юпитер-2

ИЖ Юпитер-2 — это советский мотоцикл среднего класса. Производство происходило на машиностроительном заводе в городе Ижевске. Первый мотоцикл был собран в 1965 году. В линейке двухцилиндровых мотоциклов «Юпитер» этот мотоцикл идёт после ИЖ Юпитер.

Мотоцикл отлично ведёт себя как на шоссе, так и на дорогах с плохим качеством дорожного полотна. Мотоцикл является очень надёжным, однако у него была одна слабость. Из-за того, что владельцы мотоциклов забывали ставить граверы, то у них сбивался угол зажигания. Если смотреть на мотоцикл внешне, то можно увидеть одну ошибку, совершённую конструкторами: это логотипа на баке, на нём нарисована планета Сатурн, а не Юпитер.

Конструкторы Ижевского завода установили на мотоцикл двухцилиндровый, двухтактный двигатель. Двигатель Юпитер-2 имеет объём 347 кубических сантиметров. Мощность двигателя составляет 19 лошадиных сил. Юпитер-2развивает максимальную скорость 110 км/ч.

Трансмиссия мотоцикла четырёхступенчатая, привод на заднее колесо подаётся цепью.

Бензобак мотоцикл имеет объём 18 литров. На сотню мотоцикл потребляет 6 литров топливной смеси бензина и масла. На Юпитер-2 устанавливали карбюратор марки К-36Ж.

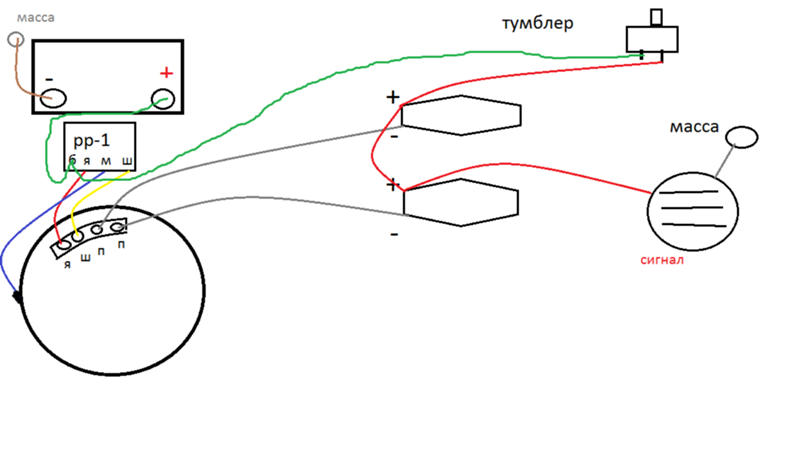

Электрооборудование мотоцикла рассчитано на напряжение 6 Вольт, питание от щелочного аккумулятора.

На переднем колесе мотоцикла установлена телескопическая вилка, а заднее колесо имеет маятниковую подвеску.

Юпитер-2 имеет трубчатую раму, масса мотоцикла 158 килограмм.

Производство мотоциклов было завершено в 1971 году. За 6 лет производства, завод покинуло 766 487 мотоциклом

А продолжил линейку «Юпитер« новый ИЖ Юпитер-3.

Важно упомянуть об модификации ИЖ Юпитер-2К, отличается от обычной двойки наличием боковой коляски, максимальная скорость мотоцикла 87 км/ч., а сухая масса 253 килограмма. Мотоцикл рассчитан на перевозку 3-х пассажиров.Фотография ИЖ Юпитер-2К:

Два карбюратора на ИЖ Юпитер

Среди всевозможных доработок для двухцилиндрового Ижа особенно выделяется установка двух карбюраторов на двигатель мотоцикла. По одному на каждый цилиндр. Делается это в расчете на увеличение мощности мотора путем улучшения наполнения каждого цилиндра. Мощность действительно увеличиться, но максимум на пару лошадей.

Поэтому на большинстве двухтактной техники между карбюратором и фильтром присутствует впускной резонатор. Он представляет собой пластмассовый ящик, куда выплевывается часть смеси. На юпитерах это устройство отсутствует, т.к. особой необходимости в нем нет из-за длины «штанов» и особенности работы двухцилиндрового мотора. Пока один цилиндр совершает рабочий ход, второй всасывает смесь из карбюратора плюс ту часть, которая отразилась от юбки первого поршня.

Кроме того, установка лепесткового клапана улучшит наполнение цилиндра на низких и средних оборотах, немного снизится расход топлива. Цилиндр юпитера примерно равен объему 175 см3, поэтому лепестковые клапана можно поставить от восхода 3м-01 либо изготовить у токаря по образцу. Карбюраторы тоже можно взять от восхода (К-62В, К-65В) либо от явы 638.

Помимо установки клапанов еще потребуется доработать поршня. На юбке поршня со стороны впуска необходимо сделать отверстие, как показано на рисунке. Это нужно для того, чтобы уменьшить сопротивление на впуске, необходимое для работы лепестков.

Для работы двух карбюраторов понадобится краник с двойником и общая ручка газа для обоих тросов. Эти детали можно взять с урала либо подобрать от других моделей мотоциклов.

После установки всех деталей необходимо провести настройку и синхронизацию карбюраторов. Иначе может возникнуть перегрев и износ одного из цилиндров, а также сильная вибрация.

Вывод

Иж Юпитер 5 конструктивно и морально устарел ещё до начала выпуска, но он и сейчас остаётся востребованным в отдалённых регионах, где ценится не дизайн, а живучесть и ремонтопригодность. И в качестве первого мотоцикла эта модель отлично подходит, потому что она способна научить и ездить, и ремонтировать своего стального коня.

Технические характеристики

Мощность:	24 Л.с.
Крутящий момент:	34 Нм
Тип Двигателя (расположение цилиндров):	двухтактный, двухцилиндровый
Количество цилиндров:	2
Объем двигателя:	347,6 см3
Тип охлаждения:	Воздушное охлаждение
Трансмиссия:	4-ступенчатая, механическая
Привод:	Цепь
Рама:	Стальная
Вес:	160 кг
Максимальная скорость:	125 км/ч
Колесная база:	1450 мм
