Выбор и установка реле времени рв
Выбор реле времени рв
При выборе реле времени рв необходимо учитывать несколько ключевых факторов:
- Временной диапазон — реле времени рв обычно имеют определенный диапазон задержки времени, который нужно подобрать в соответствии с требуемыми параметрами управления.
- Тип контактов — реле времени рв могут иметь различные типы контактов, такие как нормально открытые (NO), нормально закрытые (NC) или переключающие (SPDT). В зависимости от потребностей цепи управления, необходимо выбрать подходящий тип контактов.
- Напряжение питания — реле времени рв должны быть подключены к питающей сети с соответствующим напряжением. Проверьте, чтобы выбранное реле времени рв имело подходящий входной диапазон напряжения.
- Дополнительные функции — некоторые реле времени рв могут иметь дополнительные функции, такие как настройка времени задержки или наличие светодиодов для индикации работы. Подумайте, какие дополнительные функции могут быть полезны для вашей системы.
Установка реле времени рв
Установка реле времени рв может различаться в зависимости от конкретной модели, но в общем случае, следуйте данным рекомендациям:
Отключите питание — перед установкой реле времени рв всегда отключайте питание электрической цепи, с которой будет работать реле.
Подключите провода — подключите соответствующие провода к контактам реле времени рв в соответствии с принципиальной схемой системы
Обратите внимание на правильную полярность подключения, если это применимо.
Закрепите реле — закрепите реле времени рв на удобное место в электрической шкафу или на раму, используя крепежные элементы или зажимы.
Подключите питание — подключите питание к реле времени рв с учетом указаний в технической документации.
Проверьте работоспособность — после установки реле времени рв, проверьте его работоспособность, убедившись, что задержка времени соответствует требованиям и контакты реле переключаются в нужное время.
Важно соблюдать все инструкции и рекомендации производителя при выборе и установке реле времени рв, чтобы обеспечить надежную и безопасную работу электрической системы. Важно соблюдать все инструкции и рекомендации производителя при выборе и установке реле времени рв, чтобы обеспечить надежную и безопасную работу электрической системы
Важно соблюдать все инструкции и рекомендации производителя при выборе и установке реле времени рв, чтобы обеспечить надежную и безопасную работу электрической системы
Принцип работы реле времени
Реле времени работает по следующему общему принципу:
- При подаче питания на реле времени происходит срабатывание исполнительного механизма — замыкание или размыкание электрической цепи.
- Одновременно запускается отсчет заданного интервала времени с помощью встроенного таймера.
- По истечении установленного времени исполнительный механизм меняет свое состояние на противоположное — размыкает или замыкает цепь.
Таким образом, реле времени выполняет функцию автоматического включения или отключения электрической цепи через задержку, необходимую в технологическом процессе.
В реле времени используются различные механизмы отсчета временных интервалов:
- В электромеханических реле — пружинно-рычажные механизмы, маятники.
- В электронных реле — кварцевые генераторы, микросхемы таймеров.
- В пневматических — воздушный поршень с калиброванным отверстием.
- В моторных — синхронный электродвигатель с редуктором.
Настройка временного интервала осуществляется или механически (поворотом ручки), или электронно с помощью кнопок и дисплея на реле.
Таким образом, все реле времени имеют схожий принцип действия, а отличаются в основном типом таймера. Выбор конкретного типа реле зависит от требований к точности, диапазону установки времени, условиям эксплуатации.
Описание
Реле времени типа РВ-01 предназначено для применения в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые электрические цепи с установленной выдержкой времени.
Технические условия: ТУ16-523.557-78
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz, 1 g в диапазоне частот от 16 до 100 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Основные параметры
| Номинальное напряжение питания, V: | |
| — постоянного тока | — 24, -48, -60 |
| — переменного/постоянного тока | ~100, ~127, ~220, ~380, -110, — 220 |
| Номинальная частота переменного тока, Hz | 50 |
| Номинальный диапазон регулирования уставок выдержки времени, s | от 0,1 до 50,0 |
Технические данные
| Способ регулировки уставок | ступенчатый |
| Дискретность регулирования уставки, s: | |
| — для диапазона 0,1-5,0 | 0,01 |
| — для диапазона 0,1-50,0 | 0,1 |
| Количество переключающих контактов | 2 |
| Средняя основная погрешность δ, выраженная в процентах от уставки Т | δ=±(a+b Tmax/t) |
| a=2,0; b=0,06 | |
| Время возврата, s | 0,04 |
| Время повторной готовности, s | 0,06 |
| Потребляемая мощность: | |
| — при постоянном токе и Uном, W: | |
| 24 V | 2,0 |
| 48 V | 2,5 |
| 60 V | 3,0 |
| 110 V | 5,0 |
| 220 V | 5,0 |
| — при переменном токе и Uном, VA: | |
| 100 V | 3,0 |
| 127 V | 4,0 |
| 220 V | 6,0 |
| 380 V | 10,0 |
| Конструктивное исполнение по способу присоединения внешних проводников: | переднее, заднее (винтом) |
| Габаритные размеры, mm, не более | 66 x 152 x 181 |
| Масса реле, kg, не более | 1,0 |
Коммутационная способность и износостойкость контактов реле РВ-01
| Параметры | Вариант нагрузки | ||
| а | б | в | |
| Отключаемая мощность: | |||
| — при постоянном токе (τ ≤ 0,02 s), W | 30 | 20 | 10 |
| — при переменном токе (cos φ≥0,4), VA | 250 | 150 | 100 |
| Ток включения, А: | |||
| — постоянный | 5,0 | 0,25 | 0,25 |
| — переменный | 5,0 | 2,5 | 2,5 |
| Ток отключения, А: | |||
| — постоянный | 1,0 | 0,25 | 0,25 |
| — переменный | 2,0 | 0,75 | 0,75 |
| Количество ВО, тыс. циклов | 25 | 1000 | 1600 |
Структура условного обозначения:
РВ-01 Х4
РВ — реле времени;
01 — порядковый номер разработки;
Х4 — климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказе реле необходимо указать:
— обозначение типа реле;
— климатическое исполнение и категорию размещения (УХЛ4 или О4);
— номинальное напряжение питания постоянного или переменного тока;
— вид присоединения внешних проводников: переднее или заднее винтом;
Маркировка и подключение
Каждый прибор, выпускаемый на производстве, комплектуется паспортом, в котором указана правильная схема его подключения. При этом на многих приборах эта схема нанесена прямо на их корпус, рядом с маркировкой.
По обозначению, указанному на изделии, можно определить его технические характеристики. Маркировка выполняется в виде набора букв и цифр, при этом на корпусе также указывается имя торговой марки. Например, в надписи ETR4−11-A 24−240 В AC/DC буквы и цифры обозначают:
- ETR4 — название модели;
- 11— может работать как при постоянном, так и переменном токе;
- A — переключающая группа состоит из одного контакта;
- 24−240В — для работы необходим источник питания постоянного напряжения на 24 в, или переменного тока на 220 в.
Монтаж изделия на дин-рейку обычно не вызывает трудностей. Планки различаются по своему виду. Существует три типа реек:
- омега — получили наибольшее распространение. Своим названием они обязаны боковому сечению, форма которого сходна с буквой Ʊ.
- С — используются для установки клеммной колодки.
- G — предназначены для аппаратных зажимов.
Реле, предназначенное для установки на дин-рейку, отличается от других видов только наличием сзади специального крепления, чётко фиксирующего прибор на пластине. Для установки устройства на пластинку понадобится воспользоваться отвёрткой. Она вставляется в крючок механизма, и с её помощью оттягивается зажим. На рейку сначала надевается верхнее крепление, а затем прижимается нижняя часть и отпускается зажим. Характерный щелчок подтвердит правильность установки.
Кроме таймера реле времени, на дин-рейке обычно располагаются и другие электрические модули защиты. Расключение в щитке происходит следующим образом: входная линия подключается к автоматам защиты, а уже с них заводится на реле.
По сути, схема подключения для всех приборов выполняется по принципу: завод питания на устройство и подключение нагрузки через группу соединяемых контактов. Для однофазной сети их два. Затем, с помощью кнопок или поворотных регуляторов выставляется таймер реле времени на 220 В, то есть время и цикл срабатывания.

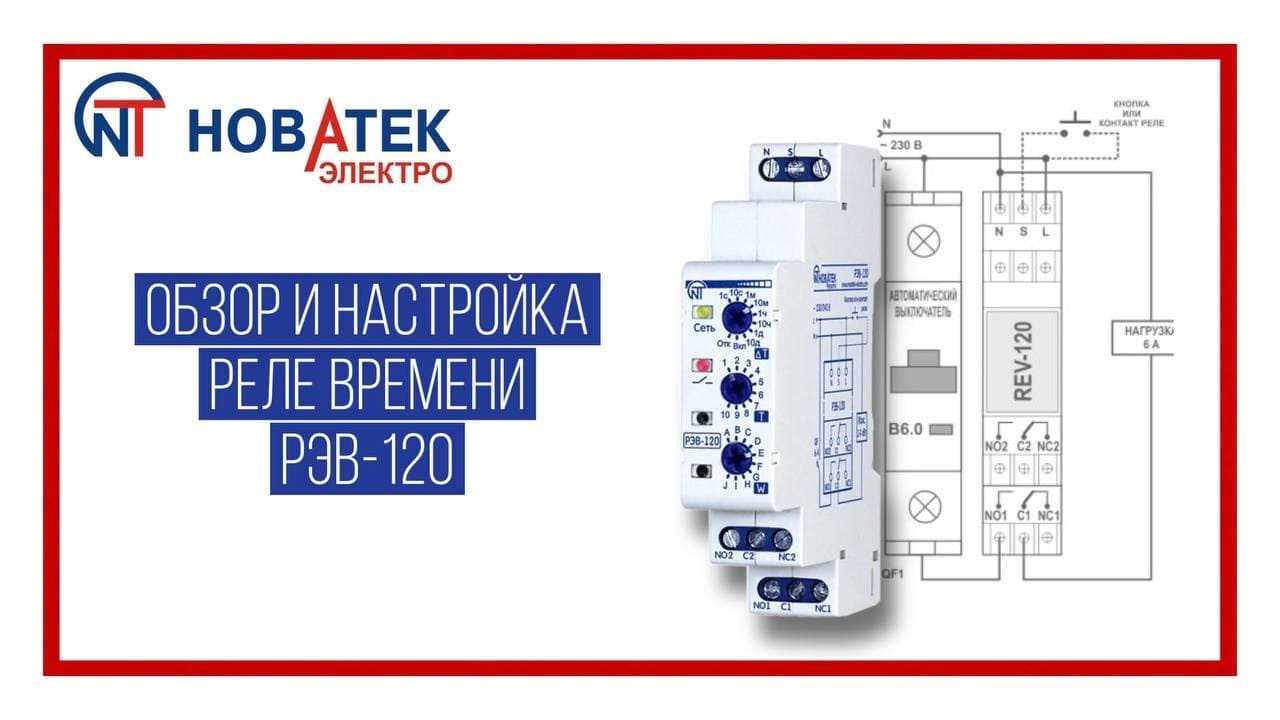

https://youtube.com/watch?v=htsX5tYG7uo
Эксплуатация и обслуживание реле времени РВВ-1
Реле времени РВВ-1 предназначено для автоматического управления электрооборудованием на основе заданного времени. Для эффективной эксплуатации и длительного срока службы реле времени необходимо соблюдать некоторые правила и рекомендации по его обслуживанию:
- Монтаж и подключение:
- Перед монтажом реле времени РВВ-1 необходимо тщательно проверить его наличие повреждений или поломок. В случае обнаружения дефектов необходимо обратиться к специалистам для ремонта или замены.
- При монтаже реле времени необходимо учитывать его место размещения для обеспечения удобства эксплуатации и доступа при обслуживании.
- Подключение реле времени должно производиться с соблюдением указанных в инструкции требований и правил электробезопасности.
Настройка и программирование:
- Перед настройкой и программированием реле времени необходимо ознакомиться с инструкцией по эксплуатации и настройке, чтобы правильно задать необходимые параметры работы.
- При настройке реле времени следует убедиться в правильности выбора режима работы, задания времени задержки и интервалов работы.
- При изменении настроек реле времени необходимо тщательно проверить их корректность перед включением оборудования.
Эксплуатация:
- Реле времени РВВ-1 рассчитано на работу в заданных диапазонах температуры и влажности. Для надежной работы следует соблюдать указанные в инструкции параметры окружающей среды.
- Не допускайте попадания на реле времени влаги, пыли, сильных перепадов температуры, воздействия агрессивных химических веществ.
- Регулярно проверяйте работу реле времени и состояние его компонентов для своевременного выявления неисправностей и предотвращения больших поломок.
Техническое обслуживание:
- Периодически очищайте контакты реле времени от грязи, пыли и окислов для обеспечения надежного контакта и исключения возможности замыкания или обрыва цепи.
- При обнаружении неисправностей или отклонений от нормы работы реле времени обращайтесь к специалистам для проведения ремонта или замены компонентов.
- В случае необходимости замены элементов питания или ремонта реле времени, следуйте инструкции и рекомендациям производителя или специалистов.
Соблюдение данных рекомендаций и правил позволит обеспечить стабильную и безопасную работу реле времени РВВ-1, а также продлить его срок службы.
Реле времени по типу задержки
По типу выдержки времени реле делятся на:
- Реле времени с задержкой на включение (on-delay timer).
В таких реле контакты замыкаются по истечении выдержки времени после подачи питания на реле.
Применяются там, где нужно обеспечить задержку перед запуском рабочего механизма. Например, задержка старта двигателя, включение фар с задержкой и т.д.
- Реле времени с задержкой на выключение (off-delay timer).
В реле этого типа контакты размыкаются по истечении заданного времени после снятия управляющего сигнала.
Применяются для поддержания работы механизма в течение заданного времени, например, в системах вентиляции.
- Реле времени с задержкой на включение и выключение (on/off delay timer).
Такие реле обеспечивают задержку как на включение, так и на выключение. Позволяют гибко настраивать длительность обоих интервалов.
Используются в различных системах автоматизации, где нужен полный контроль моментов включения и выключения оборудования.
Типы реле времени
Электромагнитные реле времени
Принцип работы основан на замедленном притягивании якоря электромагнита. Задержка срабатывания создаётся за счет введения в магнитопровод дополнительного витка с током, наводящего тормозящее действие.
Достоинства:
- Простая конструкция;
- Низкая стоимость.
Недостатки:
- Нестабильность выдержки времени;
- Нерегулируемая задержка;
- Только для постоянного тока.
Применение: релейные защиты, промышленная автоматика.
Пневматические реле времени
Принцип действия основан на замедленном перемещении поршня в цилиндре при пропускании воздуха через дроссель. Время задержки регулируется величиной проходного сечения дросселя.
Достоинства:
- Простота конструкции;
- Возможность регулировки времени.
Недостатки:
- Низкая точность;
- Зависимость от чистоты сжатого воздуха.
Применение: системы автоматизации, станки с ЧПУ.
Моторные реле времени
В них в качестве таймера используется синхронный электродвигатель, вращение которого через редуктор передаётся на ось с кулачками для замыкания/размыкания контактов.
Достоинства:
- Широкий диапазон регулировки времени задержки;
- Высокая мощность коммутации.
Недостатки:
- Большие габариты;
- Необходимость в обслуживании механизмов.
Применение: системы уличного освещения, промышленные установки.
Электронные реле времени
Наиболее совершенный тип реле времени. В качестве таймера используются микросхемы. Обеспечивают высокую точность и широкий диапазон настройки.
Достоинства:
- Высокая точность установки времени;
- Широкий диапазон регулировки от миллисекунд до суток;
- Высокая надёжность;
- Компактные размеры.
Недостатки:
Необходимость внешнего питания.
Применение: автоматизация производства, управление освещением, бытовая техника.

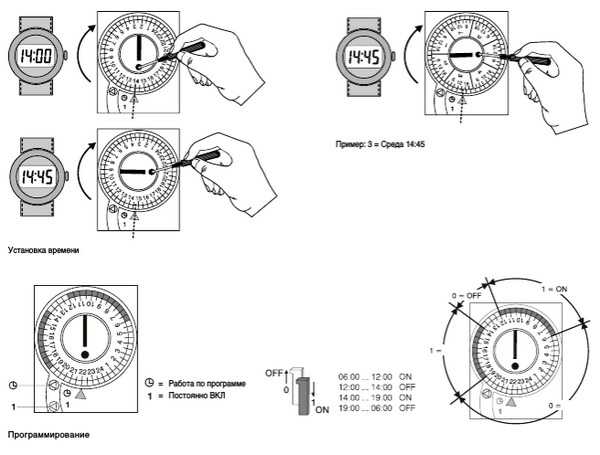

Суточные реле
Одним из распространенных видов электронных реле времени являются суточные реле. Суточными могут называться реле времени разных типов, которые позволяют задавать интервалы включения/выключения продолжительностью до 24 часов. Однако на практике чаще всего суточными называют именно электронные программируемые реле времени, потому что:
- Электромеханические реле обычно имеют ограниченный диапазон установки времени (максимум несколько часов).
- Для реализации суточных циклов управления электромеханическим реле потребовалось бы сложное каскадное включение нескольких реле.
- Электронные реле легко реализуют суточные циклы благодаря точным кварцевым генераторам и гибким микропроцессорным схемам управления.
Суточные реле имеют точный кварцевый генератор, цифровой дисплей и кнопки управления для программирования временных точек. Они широко используются в системах уличного и ландшафтного освещения.
Циклические реле
Ещё одной из разновидностей электронных реле являются циклические реле времени. Они предназначены для автоматического периодического включения и выключения электрических цепей через заданные промежутки времени.
Циклические реле позволяют устанавливать длительность интервалов во включенном и выключенном состоянии. Эти интервалы могут быть одинаковыми или разными. Реле непрерывно повторяет цикл, пока подано питание.
Краткое описание и применение
Реле времени РВВ-1 — это электронное устройство, которое используется для управления временными задержками в электрических цепях. Оно позволяет настраивать точное время задержки и автоматически включать или выключать устройства в заданные периоды времени.
Реле времени РВВ-1 обладает следующими характеристиками и преимуществами:
- Широкий диапазон настраиваемого времени задержки от нескольких секунд до нескольких часов.
- Возможность использования как в однофазных, так и в трехфазных цепях.
- Предусмотрены различные режимы работы: задержка включения, задержка выключения, импульсный режим и другие.
- Встроенная защита от короткого замыкания и перегрузок.
- Надежность и долговечность в эксплуатации.
Реле времени РВВ-1 находит широкое применение в различных областях:
- Автоматика и контроль процессов в промышленности. Реле времени используется для управления работы оборудования и механизмов по расписанию. Например, включение и выключение освещения, вентиляции, насосных станций и других устройств.
- Энергетика и электроснабжение. Реле времени позволяет оптимизировать расход электроэнергии, например, устанавливая задержку включения нагрузки в периоды с меньшей стоимостью электроэнергии.
- Бытовая автоматика. Реле времени РВВ-1 можно использовать, например, для управления автоматическим поливом, подсветкой, отоплением и другими бытовыми устройствами.
- Автоматический контроль и управление в системах безопасности. Реле времени может использоваться для контроля работы системы видеонаблюдения, автоматической активации сигнализации и прочих функций.
- Транспортная автоматика и сигнализация. Реле времени устанавливается в транспортных системах для автоматического управления сигнальными огнями, барьерами и другими устройствами контроля движения.
Выводы:
| Преимущества | Области применения |
|---|---|
| Широкий диапазон времени задержки | Промышленность |
| Возможность использования в однофазных и трехфазных цепях | Энергетика |
| Различные режимы работы | Бытовая автоматика |
| Встроенная защита от перегрузок | Системы безопасности |
| Надежность и долговечность | Транспортная автоматика |

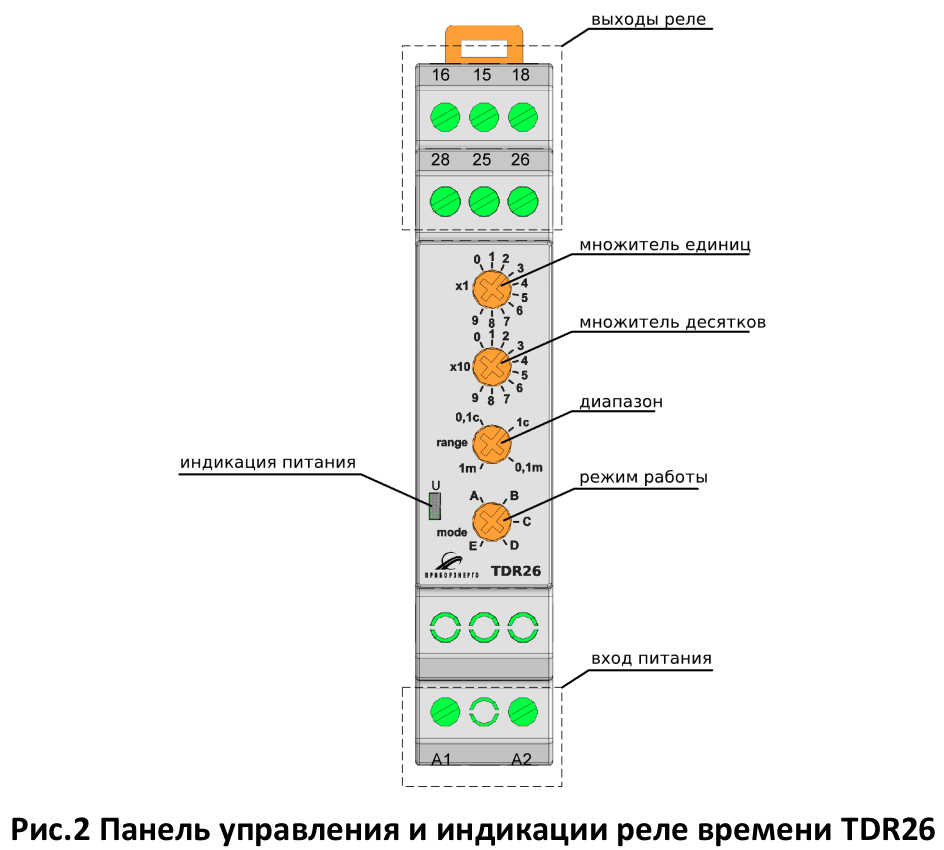

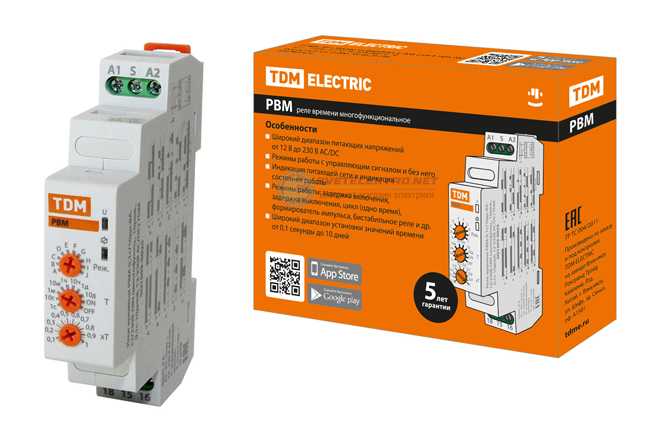

Конструкция
Реле времени выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Они могут быть установлены на монтажную рейку типа DIN шириной 35 мм согласно стандарту ГОСТ Р МЭК 60715-2003, либо на ровную поверхность. Для установки на ровную поверхность фиксаторы замков можно переставить в крайние отверстия.
Конструкция клемм реле обеспечивает надежное крепление проводов сечением до 2.5 мм2. На лицевой панели реле расположены следующие элементы:
- Два поворотных переключателя для задания выдержки времени t. Они позволяют установить значения единиц (0-9) и десятков (0-9).
- Блок переключателей «множитель» для выбора диаграммы работы и задания временного диапазона.
- Зеленый индикатор включения питания «U», который светится при наличии питания.
- Желтый индикатор срабатывания встроенного реле, который сигнализирует о срабатывании реле при достижении установленного временного интервала.
Эти элементы на лицевой панели реле обеспечивают удобство настройки и мониторинга его работы, а также информируют о состоянии питания и срабатывания реле.
Применение реле времени
Реле времени широко используются в различных областях, где необходимо обеспечить задержку срабатывания и автоматическое включение/выключение оборудования. В промышленности реле времени применяются в схемах автоматизации и управления технологическими процессами. Они позволяют задавать необходимую последовательность запуска механизмов.
В системах освещения реле позволяют реализовывать автоматическое включение и выключение осветительных приборов в заданное время, особенно это касается уличного и ландшафтного освещения. В сельском хозяйстве реле времени используются для автоматизации процессов орошения, кормления животных, работы доильных аппаратов и другого оборудования в требуемом цикле.
В бытовой технике реле времени служат для управления программами стиральных и посудомоечных машин, режимами работы духовок, таймеров и других функций. В автомобилях реле используются в системах управления стеклоочистителями, омывателями фар, поворотниками, подогревом сидений и т.д.
Области применения реле времени весьма разнообразны. Выбор конкретного типа реле зависит от требований к параметрам и условий эксплуатации.
Обзор производителей
Наиболее востребованной является продукция европейских изготовителей. Связанно это с высоким качеством контроля выпускаемых ими изделий и инновационными разработками, которыми они совершенствуют свои приборы. К лидирующим торговым маркам относят:
- ABB. Шведско-швейцарская компания, специализирующаяся на электротехнической продукции. Их изделия отличаются простотой настройки и надёжностью в работе. Индикация работы обычно построена на светодиодах.
- Legrand. Компания из Франции является признанным лидером в Европе. Выпускает она как аналоговые, так и цифровые устройства. Её модели с резервом функционирования могут сохранять установленные настройки в течение 100 часов при выключении электричества.
- Schneider Electric. Ещё одна французская компания, производящая всевозможное электротехническое оборудование как для бытового, так и промышленного применения. Хотя её продукция и является одной из самых дорогих, но зато почти на все свои модели изготовитель заявляет срок службы более десяти лет.
- Hager. Немецкая компания, специализирующаяся на производстве низковольтного оборудования. Их временные реле имеют высокий класс защиты и высококачественные ЖК экраны. При этом многие модели снабжаются пластиковыми прозрачными крышками с возможностью установки пломбы.
Продукцию чуть хуже качества, но также довольно надёжную и по демократичной цене выпускают: Eaton, ORBIS, Finder. Конкуренцию им могут составлять и отечественные компании: Реле и Автоматика, Элтехника, Энергис.
https://youtube.com/watch?v=tLBfQQgMT60
Преимущества
- Диапазон выдержки времени от 0.1 секунды до 99 часов.
- Установка выдержек времени осуществляется с помощью двух поворотных декадных переключателей.
- Реле имеет две диаграммы работы, которые определяют режимы функционирования.
- Реле оборудовано двумя переключающими группами с номинальным током 8А и номинальным напряжением 250В.
- Встроенный индикатор состояния реле обеспечивает визуальную информацию о его текущем состоянии.
- Также имеется индикатор наличия питания, который указывает, что реле подключено к источнику питания.
- Корпус реле имеет ширину 1 модуль (17.5 мм), что делает его компактным и удобным в установке.
Выводы
Реле времени представляют собой устройства, позволяющие автоматизировать процессы включения и выключения электрооборудования с заданной временной задержкой.
Существует множество разновидностей реле времени, использующих разные физические принципы для отсчёта интервалов: электромагнитные, моторные, пневматические, электронные.
Современные электронные реле времени обладают наибольшей точностью и гибкостью настройки. Их применяют в промышленности, сельском хозяйстве, системах освещения, бытовой технике и других областях.
Выбор типа реле времени зависит от требуемых параметров: диапазона установки времени, точности, условий эксплуатации, наличия питания, стоимости.
Реле времени позволяют упростить автоматизацию систем управления и сделать работу оборудования более удобной и безопасной для человека. Эти устройства будут востребованы еще долгое время в самых разных областях.
Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.
Пневмоавтоматика — применение сжатого воздуха в системах автоматического управления
Что такое импульсное реле — схема подключения для управления освещением
Что такое электромагнитное реле, их виды и принцип работы
Как сделать реле времени своими руками?
Что такое реле напряжения и для чего оно нужно в квартире
